Typ produktu	Stanice na huštění a kontrolu tlaku pneumatik
Značka	Kärcher
Model	AT Fp
Použití	Profesionální, samoobslužné nebo v servisu
Elektrické napájení	230 V / 50 Hz / 1 fáze
Příkon	450 W
Typ ochrany	IP44
Průtok stlačeného vzduchu	100 l/min
Provozní tlak	0,1 až 0,8 MPa
Rozměry (d × š × v)	423 × 423 × 1550 mm
Hmotnost	55 kg
Provozní teplota s ochranou proti mrazu	-10 °C až +40 °C
Provozní teplota bez ochrany proti mrazu	+5 °C až +40 °C
Přípustná vlhkost vzduchu	10 až 80 %
Hladina akustického tlaku LpA	< 70 dB(A)
Hladina akustického výkonu LWA	76,8 dB(A) (s nejistotou Kwa=4 dB(A))
Hlavní funkce	Huštění, kontrola tlaku, režim defektu, nouzové zastavení
Platební systém	Mincovník (přijímá 50 centů €, 50 pencí, 1 švýcarský frank, 1 zlotý, 5 norských korun)
Nastavitelné časové zpoždění	30 sekund až 7 minut
Displej	Digitální displej pro nastavený a skutečný tlak
Ochrana proti mrazu	Integrované topení (samostatný vypínač, nepřetržitý provoz)
Běžná údržba	Denní vypouštění kondenzátu, týdenní čištění
Pravidelná údržba	Kalibrace každé 2 roky (modely AT-C / AT-C Fp)
Bezpečnost	Tlačítko STOP, ochrana proti přetížení, zámek dveří
Příslušenství a náhradní díly	Nástavce na huštění, hadice, redukční ventil (pouze originální Kärcher)
Záruka	Dle podmínek země, vady materiálu nebo zpracování

Často kladené otázky - AT Fp Kärcher

Jak zkontrolovat tlak v pneumatikách pomocí AT Fp?

Vložte minci, nastavte požadovaný tlak pomocí tlačítek +/- na displeji, připojte nástavec na ventil. Počkejte na zvukový signál, poté nástavec odejměte.

Co dělat v případě defektu?

Vložte minci, nastavte tlak, připojte nástavec, poté stiskněte tlačítko « Defekt ». Počkejte na zvukový signál.

Jak aktivovat ochranu proti mrazu?

Pokud teplota klesne pod +5 °C, přepněte vypínač ochrany proti mrazu do polohy « ON ». Hlavní vypínač musí být také v poloze ON.

Co znamená chybový kód ER1?

ER1 označuje nestabilní měření tlaku způsobené vadným nástavcem nebo hadicí. Vyměňte nástavec nebo hadici.

Jak vypustit kondenzát?

Otevřete spodní kryt, umístěte nádobu pod vypouštěcí ventil, pomalu ventil otevřete. Nikdy nesměřujte proud na osoby nebo zařízení.

Jaká je požadovaná frekvence kalibrace?

U modelů AT-C a AT-C Fp musí být kalibrace provedena po instalaci a poté každé 2 roky autorizovaným servisem.

Mohu použít díly jiné než Kärcher?

Ne, používejte výhradně originální příslušenství a náhradní díly Kärcher, aby byla zajištěna bezpečnost a správná funkce.

Jak čistit zařízení?

Každý týden čistěte vnější povrch měkkým hadříkem. Denně kontrolujte stav nástavce a hadic.

Co dělat, když zařízení nenastartuje?

Zkontrolujte elektrické napájení, hlavní vypínač v poloze ON a v případě přetrvávajícího problému kontaktujte zákaznický servis.

Jak vyprázdnit kazetu na mince?

Otevřete dveře, vyjměte kazetu umístěnou uvnitř a vyprázdněte ji. Poté ji vraťte zpět.

NÁVOD K OBSLUZE AT Fp Kärcher

BezpečnostniPokyny 57

Uvedenidoprovozu 58

Obsluha 58

Nastaveni 59

Ochrana prd mrazem 59

Odstaveni z provozu 59

Pecea udrzba 59

Preprava 59

Skladovani 59

Napoveda pri poruchach 59

Zaruka 60

Technické udaje 60

EU prohláseni o shode 60

ObecnéPokyny

Před prvním použitím stroje siprečěte tento originánníprovozné námová kapitolu

BezpečnostníPokyny. Ridte se jimi.
Uschovejte je pro pozdějsí použití nebodalí majitele stroje.

OchranaŽivotniho prostredi

Obalové materially jsou recyklovatelné. Obaly prosím likvidujte bogickym zpúsobem.

Elektrické a elektronické prístroje obsahuju hodnotné recyklovatelné materiały a CASTO současti, jako

baterie, akumulatory nebo olej, které
mohou pri chybném zacházení nebo
likvidaci prédstavovat potenciánlí
nebezpeci pro lidské zdravi nebo pro
životní prostředí. Pro rádý provoz prístroje
jsou však tyto současti nezbytné. Prístroje
označené tímtó symbole se námí
likvidovat s domovnim opadem.

Informace k obsaženým látkám (REACH)

Aktuálí informace k obsaženým látkám paleznete na stránkách:

Používejte pouze originál príslušenstvá a nahradní díly, které Vám zaručují bezpečný a bezporuchový provoz prístroje.

Informace o prisluosenstvi a nahradnich dilech naleznete na strankách www.kaercher.com.

BezpečnostníPokyny

Stupne nebezpeci

NEBEZPECI

• Upozorneni na bezprostredne hrozici nebezpeci, ktere vede k tezkym urazum nebo usmrceni.

△VAROVÁNÍ

• Upozorneni na moznou nebezpecnou situaci, ktera muze vestk tezkym urazum nebo usmrceni.

△UPOZORNENI

• Upozorneni na moznou nebezpecnou situaci, ktera muze vest k lehkym urazum.

POZOR

• Upozorneni na moznou nebezpecnou situaci, ktera muze vest ke vzniku vecnych skod.

Vseobecn

Abyste predeši nebezpecí pro osoby,
zviřata a majetek, je bezpodminečné nutné
si prěd uvedením pristroje do provozu
prećist následujíci dokumenty a dodržovat
je:

• navod k pouzit
• vsechny bezpečnostní poukyny
  aktualse platná národní legislativa V saoobsluzné provozú musi

provozovatel zajistit, aby byli uživotelé informovani prostřednictvím jasněviditelné informacnínich štítku o:

• Deti minimálne od 8 let a osoby se snízenymi fyzickymi, smyslovými nebo duševnimi schopnostmi nebos nedostatečnymi zkušenostmi a znalostmi smi použivat pristroj pouze tehyd, když jsou pod odbornym dohledem,Pokud byly poučeny osobou zodpovednou za jejich bezpečnost o bezpečné m použivaní pristroje a Rozumí riziküm, které z toho vyplývaji.
• S pristrojem si nesmnej hrat deti.
  Cisteni a uživatskou udrzbu nesmi provadět deti bez dohledu.
• Okoli pristroje udržujte vždy ČiSTE, bez oleje a mastnoty.

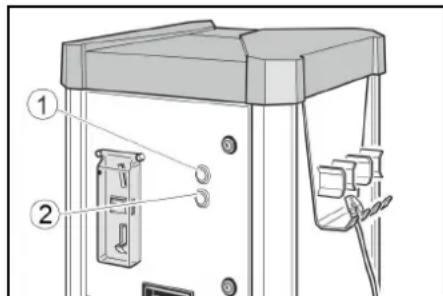

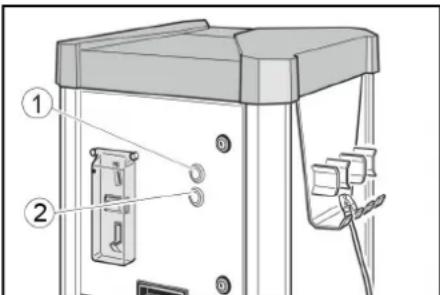

1. V pripadé nouze stiskněte klávesu "STOP".

Tklavesa，“STOP"
②Klávesa „START“, pouze u AT-C a AT-C Fp

Symboly na pristroji

△NEBEZPECI

Nebezpeci urazu elektrickym

proudem.

Nedotykejte seŽádnych součástek s timto označením.

Použití v souladu s určením

Pristoj slouží k nastavení tlaku v pneumatíkách motorovych vozidel prostřednictvím nahuštěné nebo vypustěné tlaku.

Provoz v oblastech s nebezpečim vybuchu je zakázan.

Pri provozu musi byt zavrená dvirka a pripevnény kryt.

Tento pristroj je vchodný pro prumyslope pouziti.

Povinna kalibrace

Zarizeni husteni pneumatik u verzi pristroju AT-C a AT-C Fp je kalibrovano amusi byt po instalaci a pote kazdé 2 roky zkontrolovano prisluasnym kalibracnim uradem.

Uvedeni do provozu

1. Zapnete mistni napajeni.
2. Otevřete zámky.

1. Hlavni vypinač prepněte do pozice ON".
   Kdyz je prístroj v provozu, bliká klávesa. STOP
2. Zavretedvirka.

Obsluha

Ovladani AW, AW Fp

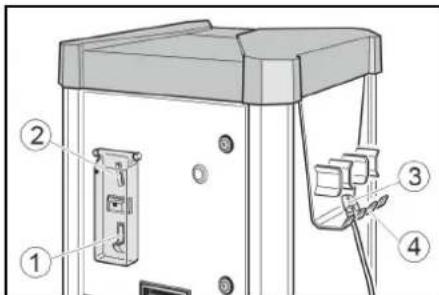

Ovladaci prvky

①Návrat minci
(2)Vhazovani minci
③Držák hadice
(4) Ventilova zástrčka

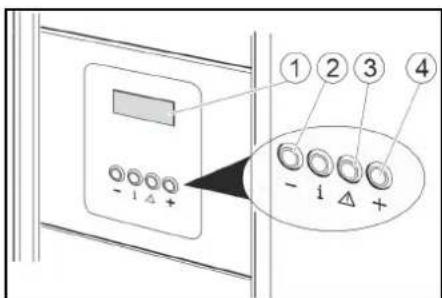

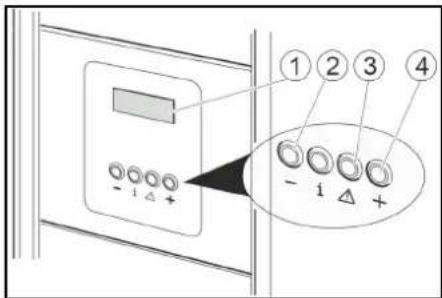

①Displej

(2)Klávesa -

③Klávesa Prázdná pneumatika

(4)Klavesa +

Kontrola tlaku v pneumatikach

1. Vhodte minci do otvoru pro vhazovani minci.

1. Nastavte pomoci klaves ^+ a na displeji pozadovany tlak v pneumatice.

1. Upevněte ventilovou zástrču na ventilu pneumatíky.

1. Pockejte, až akustický signal oznámí dosaženi požadovaného tlaku v pneumatice.

1. Sejměte ventilovou zástrčku.

1. Zavěste ventilovou zástrčku do držaku hadice.

Husteni prazdne pneumatiky

Jestlje nemá pneumatika zádný tlak,
nemüze přístroj Rozpoznat, Že byla na ventil
nasazena ventilová zástrčka.

1. Vhodte minci do otvoru pro vhazovani minci.

1. Nastavte pomoci klaves ^+ a na displeji pozadovany tlak v pneumatice.

1. Upevněte ventilovou zástrču na ventilu pneumatíky.

1. Stisknete klavesu, Przdná pneumatika".
2. Pockejte, až akustický signál oznámí dosažení požadovaného tlaku v pneumatice.
3. Sejměte ventilovou zástrčku.

1. Zavěste ventilovou zástrčku do držaku hadice.

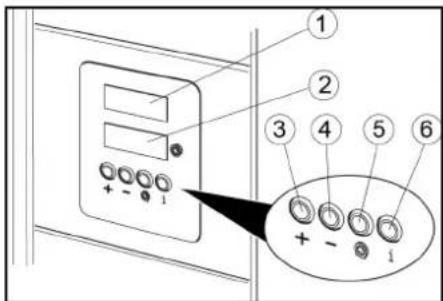

Displej požadovaného tlaku
(2) Displej tlaku v pneumatikách
3Klavesa+
(4)Klávesa
⑤ Klavesa Prazdna pneumatika
6bez funkce

Kontrola tlaku v pneumatikach

1. Vhodte minci do otvoru pro vhazovani minci.
2. Stiskněte klávesu START.
3. Nastavte požadovaný tlak v pneumatíkách pomoci kláves + a - na displeji požadovaného tlaku (horní displej).
4. Upevnete ventilovou zastrkua ventilu pneumatiky. Displej tlaku v pneumatikach (spodni displej) zobrazuje tlakv pneumatikach.
5. Pockejte, až akustický signál oznámí dosaženi požadovaného tlaku v pneumatice.
6. Sejměte ventilovou zástrčku.
7. Zavěste ventilovou zástrču do držaku hadice.

Husteni prazdne pneumatiky

1. Vhodte minci do otvoru pro vhazovani minci.

2. Stiskněte klávesu START.

3. Nastavte požadovaný tlak v pneumatíkách pomoci klasves + a - na displeji požadovaného tlaku (horní displej).

4. Upevněte ventilovou zástrču na ventilu pneumatíky. Displej tlaku v pneumatíkach (spodní displej) zobrazuje tlak v pneumatíkach.

1. Stiskněte klávesu „Prázdná pneumatika".

1. Pockejte, až akustický signal oznámí dosažení požadovaného tlaku v pneumatice.
2. Sejměte ventilovou zástrčku.

1. Zavěste ventilovou zástrčku do držaku hadice.

Nastaveni

Nastavení dobu chodu

Upozornéni

Nastavitelná doba chodu plati pro vhození)\ jedné z nasledujicích miní:

50 eurocentu
- 50 britskych penci
1 svycarsky frank
1 polsky zloty
5 norskych korun

Jiné mince lze nastavit prostřednictvim zákaznického servisu.

Otočné kofíky P II, P III a P IV jsou bez funkce.

Ochrana prd mrazem

Pristrojs ochranou prd mrazem

1. Pri teplotach pod +5^ prepnete spinac ochrany prd mrazem do pozice "ON".

(1) Spinač ochrany prěd mrazem
(2)Ohrev ochrany protimrazu

POZOR

Nebezpeci poškozeni

Ochrana préd mrazem je aktivni pouze tehy, když je i hlavni vypinač v pozici „ON".

Pri activaci ochrany prd mrazem zkontrolujte, zda je hlavni vypinač v pozici „ON".

Upozornéni

Ohrev ochrany protimrazuneni rizen termostatem.V zaputem stavu je ohrev trvale v provozu.

Přistroj bez ochrany prěd mrazem

V priadé pristroje bez ochrany prer mrazem se musi pri nebezpeci mrazu provest odstaveni z provozu.

Odstaveni z provozu

1. Vypustte kondenzát z tlakové nádoby (viz „Udržbové prace").
2. Hlavni vypinač prepněte do pozice „OFF".

Péce a udrzba

Kazdy den

1. Vyprázdnefte kazetu na mince (viz Udržbove prace).
2. Zkontrolujte celkovy stav pristroje.
3. Zkontrolujte stav ventilov zastrcky.
4. Zkontrolujte stav hadicového vedení.
5. Otevretedolni kryt a zkontrolujte stav kompresoru.
6. Poškozené dily nechejte vyměnit.

Jednou tydné

1. Vycistete vnejsi ccast pristroje.
2. Vypustte kondenzát z tlakové nádoby (viz „Udržbové prace").

Udrzba kazde 2 roky

Pouze u AT -C, AT -C Fp

1. Zarfen pro mérén tlaku v hustilce pneumatik nechejte kalibrovat kalibračním uradem.

Udrzbárske prace

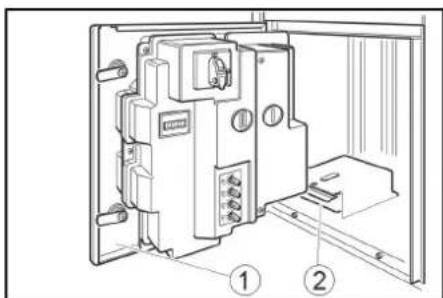

Vyprázdnéí kazety na mince

1. Otevretedvirka.

Dvirka
② Kazeta na mince
2. Vytahnete kazetu na mince a vyprzdnete ji.

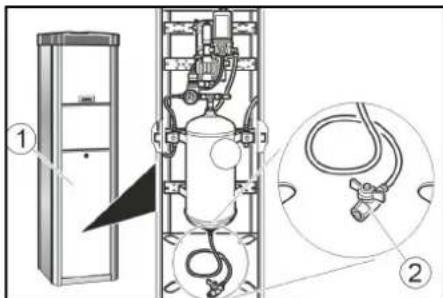

Vypousteni kondenzatu

1. Sejměte kryt.

①Kryt
② Vypousteci ventil kondenzatu

1. Drzte vypousteci ventil kondenzatu nad sachtu nebo sbernou nadobu.

△VAROVÁNÍ

Nebezpeci urazu, nebezpeci poskozeni Vodni paprsek unikajici z vypousteciho ventilu kondenzatu muze zpusobit zraneni nebo poskozeni.
Vypoustéci ventil kondenzátu nikdy nemirte na osoby, zviřata, pristroj nebo elektrické součastky.
3. Pomalu otevretevypousteciventil kondenzatu a vypustte kondenzat.
4. Zavfete vypousteci ventil kondenzatu.
5. Namontujte kryt.

Preprava

△UPOZORNENI

Nebezpeci urazu, nebezpeci poskozeni Pri preprave vezmete v uvahu hmotnost pristroje.

1. Pri preprave ve vozidlech pristroj zajistete podle prislu'snych platnych smernic proti sklouznuti a prevraceni.

Skladovani

△UPOZORNENI

Nebezpeci urazu a poskozeni Pri skladovani vezmete v uvahu hmotnost pristroje.

Napovéda pri poruchách

NEBEZPECI

Nebezpeci zasaženi elektrickym proudem.

Zkontrolujte mistrín napájení.
- Hlavni vypinač prepněte do pozice „ON".
- Informujte zákaznicky servis.

Pristroj se nespusti po pripojeni ventilové zastrocky na pneumatiku

Zkontrolujte, zda je ventilová zăstrčka správně usazena.
Zkontrolujte stav hadice a ventilové zástrčky.
- Stisknéte klávesu „Prázdná pneumatika".

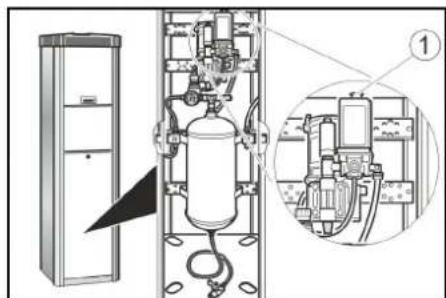

Neni k disposici tlakovy vzduch

• Spinaci knoflik kompresoru potáhněte nahoru.

Spinaci knoflik kompresoru

• Kompresor je prehraty: Pockejte, až kompresor vychladne.

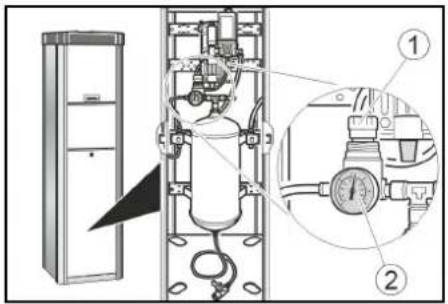

Tlak vzduchu je prilis nizky

Zkontrolujte tlak na manometru. V pripadé potbreby upravte redukcnf ventil.

① Redukční ventil

②Manometr

Poruchy s udaji na displeji

Chyba	Příčina	Odstraněné
ER1	Nestabilní měřeni tlaku vlivem vadne ventilové zástrěky nebo hadice	Vyměñe ventilovou zástrěku. Vyměñe hadici.
ER2, ER7	Tlak vzduchu je příliš nízký. Nestabilní měřeni tlaku vlivem vadne ventilové zástrěky nebo hadice.	Zkontrolujte tlak vzduchu na manometru, v prípadě potřeby nastavte redukění ventil. Vyměñe ventilovou zástrěku. Vyměñe hadici.
ER3	Tlak vzduchu je příliš nízký.	Zkontrolujte tlak na manometru, v prípadě potřeby nastavte redukění ventil.
ER4	Tlak vzduchu je príliš vytoký.	Zkontrolujte tlak na manometru, v prípadě potřeby nastavte redukění ventil.
ER5	Napájení je vadné.	Informujte zákaznický servis.
ER6, ER8, ER9, ERU, ERB	Porucha elektroníky.	Informujte zákaznický servis.
ERP	Během nafukování se uvolnila ventilová zástrěka. Tlak vzduchu není stabilní.	Zkontrolujte, zda je ventilová zástrěka správně usazena. Zkontrolujte tlak na manometru, v prípadě potřeby nastavte redukění ventil.

Zaruka

V kaźde zemi platf zarućní podmínky
vydané nasí príslušnou odbytovou
společností. Prípadné závady Vaseho
pristroje odstranime během zarućní hlúty
bezplatné,Pokud jsou zaviněny vadou
materialu nebo vyrobní vadou. V zarućním
prípadě se prosím obratte s dokladem o
koupi na Vaseho prodejce nebo nanejblžíst
autorizované servisné stredisko.
(Adresa viz zadní stranu)

Technické udaje

Elektrické pripojení
Napěti sítě	V	230
Fáze	~	1
Kmitočet	Hz	50
Přikon	W	450
Krytí		IP44
Tlakový vzduch
Čerpané množství	I/min	100
Tlak	MPa	0,1...0,8
Okolní podminky
Teplota s ochranou prěd mrazem	°C	-10...+40
Teplota bez ochrany prěd mrazem	°C	+5...+40
Vlhkost vzduchu	%	10...80
Emise hluku
Hladina akustického tlaku LpA	dB(A)	<70
Hladina akustického vykonu LWA + Nejistota KWA	dB(A)	76,8

EU prohláseni o shodě

Hladina akustického výkonu LWA + Nejistota KWA	dB(A)	4
Rozměry a hmotnosti
Hmotnost	kg	55
Délka	mm	423
Šířka	mm	423
Výška	mm	1550

Technické změny vyhrazeny.

Prohlasujeme timto, ze nizé uvedeny stroj na základe svého provedeni a druhu konstrukce, jakoz i v provedeni nami uvádeném na trh, vyhovuje príslušnám základnim bezpečnostím a zdravotním požadavkum podle směrnic EU. V pripadě provedeni nami neschvalné změny stroje ztrác toto prohlásení svoji platnost. Vyrobek: Hustilka pneumatik Typ: AT, AT Fp, AT -C, AT -C Fp

Prislušné směrnice EU

2006/42/ES

2014/35/EU

2014/30/EU

Zmocnenec pro dokumentaci: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Italie

Tel. [phone]

Fax [phone]

Kazalo

Splosni napotki 61

Varovanje okolja. 61

Pribor in nadomestni deli 61

Varnostna navodila 61

Zagon 61

Upravljanje. 61

Nastavitve 62

Zasca pred zamrzovanem. 62

BezpečnostnéPokyny. 72

Uvedenie do prevadzky 72

Obsluha 72

Nastavenia 73

Ochrana protimrazu 73

Vyradenie z prevadzky. 74

Osetrovanie a udzba 74

Preprava 74

Skladovanie 74

• námod na obsluhu
• vsetky bezpečnostné poukyny
  prislušné vnutrošátne predpisy zákonedarcu

Pri samoobsluznej prevadzke musi prevadzkovatel' zabezpecit', aby boli pouzivatelia prostrechnictvom zretelne viditelnych stifikov s upozorneniami informovanoi:

• moznych nebezpečenstvach
• bezpečnostnéch zariadeniach
  ovladani zariadenia.

Ovladanie

△VYSTRAHA

Deti od minimáne 8 rokov a osoby s obmedzenymi fyzickymi,zmyslovymi alebo duševnymi schopnostami resp. osoby s nedostatkom skúsenosti alebo vedostí smú zariadenie použivat'len vtedy, ked' su pod správnym dozoram resp. ked'ich osoba kompetentné z hladiska bezpečnosti poučila o bezpečnom použivaní zariadenia a Rozumej prislušnýnebezpečenstvám.
- Deti sa s pristrojom nsmu hrat.
Cistenie a udrzbu vykonanu pouzivatefom nesmu vykonavat deti bez dozoru.
- Okolie pristroja udrziavajte vždy cîsté a bez pritomnosti oleja a mastnoty.

Reakcia v tripade nudze

1. V pripade nudze stlače tlačidlo "STOP".

(1)Tlacidlo“STOP”
② Tlacidlo "START", iba v pripeade AT-C a AT-C Fp

Symboly na zariadeni

△NEBEZPECENSTVO

Nebezpečenstvo v dösledku

elektrického napatia.

Neotvarajte ziadne takto označene kryty.

VYSTRAHA

Nebezpecenstvo vzniku popalein vplyvom horuceho povrchu.

①Displej
(2)Tlačidlo -
(3) Tlačidlo „splásnutá pneumatika“

(4)TlaCIDIO+
Kontrola tlaku vzduchu v pneumatikach
1. Do otvoru na vhadzovanie minci vchodte mincu.

(4)Ventilova zastrčka
(5)Tlacidlo START
① Displej s požadovaným tlakom
② Displej s tlakom vzduchu v pneumatike
(3)Tlačidlo +
(4)Tlačidlo

⑤ Tlačidlo „spíasnutá pneumatika“
@bez funkcie
Kontrola tlaku vzduchu v pneumatikach
START

1. Do otvoru na vhadzovanie minci vhod'te mincu.
2. Stlacte tlacidlo START.
2. Pomocou tlacidiel + a - nastavte na displeji s pozadovanym tlakom (horny displej) pozadovanu hodnotu tlaku vzduchu v pneumatike.
3. Ventilov zastrcku upevnite k ventilu pneumatiky. Na displeji s tlakom vzduchu v pneumatike (dolny displej) sa zobrazujte tlak vzduchu v pneumatike.
4. Pockajte, kym zaznie akusticky signal informujuci o dosiahnuti pozadovaného tlaku vzduchu v pneumatike.
5. Odpojte ventilovú zástrčku.
6. Ventilovu zastrku zaveste do drziaka hadice.

Ochrana proti mrazu je aktivna len vtedy, ked sa hlavný spinač nachadza v polohe „ON“.

Pri aktivacii ochrany proti mrazu skontrolujte, ci sa hlavny spinač nachadza v polohe „ON".

Upozornenie

Ohrievanie na ochranu proti mrazu nie je riadene termostatom. V zapnutom stave je ohrievanie trvalo v prevadzke.

Zariadenie bez ochrany proti mrazu

Pri zariadeni bez ochrany proti mrazu je nutne pri nebezpečenstve mrazu vykonat odstavenie z prevádžky.

Vyradenie z prevadzky

Nebezpečenstvo vzniku zraneni, nebezpečenstvo vzniku poškodeni

Prud vody vytekajuci z ventilu na vypustanie kondenzatu moze sposobit zranenia alebo poskodenia.

Pri preprave dbajte na hmotnost pristoja.

Pri skladovani dbajte na hmotnost pristroja.

Pomoc pri poruchách

NEBEZPECENSTVO

Nebezpecenstvo zasahu elektrickym prudom.

Elektrická pripojka
Sietové napátie	V	230
Fáza	~	1
Frekvencia	Hz	50
Příkon	W	450
Stupeř ochrany		IP44
Stlačený vzduch
Prietok	l/min	100
Tlak	MPa	0,1...0,8
Podmienky prostredia
Teplota s ochranou proti mrazu	°C	-10...+40
Teplota bez ochrany proti mrazu	°C	+5...+40
Vlhkost' vzduchu	%	10...80
Emisia hluku
Hladina akustického tlaku LpA	dB(A)	<70
Hladina akustického vý-konu LWA + Neistota KWA	dB(A)	76,8
Hladina akustického vý-konu LWA + Neistota KWA	dB(A)	4

Rozmery a hmotnosti
Hmotnost'	kg	55
Džka	mm	423
Širka	mm	423
Výška	mm	1550

Technické zmeny vyhradene.

Osoba zodpovedna za Dokumentáciu:

Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33
