TDC 184 5 24 0 ISet - Vrtačka FESTOOL - Bezplatný návod k obsluze

Typ produktu	Akumulátorová vrtačka-šroubovák
Značka	Festool
Model	TDC 184 5 24 0 ISet
Jmenovité napětí	18 V
Volnoběžné otáčky (1. rychlost)	0 – 500 ot/min
Volnoběžné otáčky (2. rychlost)	0 – 800 ot/min
Volnoběžné otáčky (3. rychlost)	0 – 2350 ot/min
Volnoběžné otáčky (4. rychlost)	0 – 3600 ot/min
Max. krouticí moment (měkké šroubování)	50 Nm
Max. krouticí moment (tvrdé šroubování)	75 Nm
Nastavitelný krouticí moment (1./2. rychlost)	2 – 20 Nm
Upínací rozsah sklíčidla	1,5 – 13 mm
Max. průměr vrtání (dřevo)	70 mm
Max. průměr vrtání (kov)	13 mm
Hmotnost (dle EPTA, s baterií 6,2 Ah)	2,6 kg
Hmotnost (bez baterie, s Centrotec)	1,4 kg
Napájení	Baterie Festool BP 18 Li (řada Li-ion 18 V)
Hlavní funkce	Vrtání, šroubování, utahování šroubů
Údržba a čištění	Udržujte větrací otvory volné a čisté; čistěte připojovací kontakty
Bezpečnost	Povinné přídavné rukojeť, ochrana sluchu, brýle, protiprachová maska; nouzové zastavení při zablokování
Náhradní díly a opravitelnost	Originální náhradní díly Festool; oprava autorizovaným servisem (www.festool.cz/servis)
Obecné informace	Čip pro záznam dat; Bluetooth® pro připojení baterie; integrovaná LED lampa

Často kladené otázky - TDC 184 5 24 0 ISet FESTOOL

Jak změnit rychlost?

Použijte volič rychlosti [1-8] pro přepínání mezi 4 rychlostmi. Nářadí musí být vypnuté před změnou rychlosti.

Jak nastavit krouticí moment šroubování?

Otáčejte kolečkem [1-11]: poloha 1 = nízký moment, poloha 13 = vysoký moment. Zvukový signál oznámí dosažení nastaveného momentu a nástroj se automaticky zastaví.

Jak používat sklíčidlo CENTROTEC?

Sklíčidlo CENTROTEC umožňuje rychlou výměnu nástroje. Upínajte vyměnitelné nástroje pouze v tomto sklíčidle. Při výměně používejte rukavice.

Jak vložit a vyjmout baterii?

Pro vložení zasuňte baterii, dokud neuslyšíte cvaknutí [2B]. Pro vyjmutí stiskněte tlačítka pro uvolnění [1-1] a vytáhněte baterii [2A]. V případě potřeby vyčistěte prostor pro baterii.

Co dělat při přehřátí nástroje?

Nástroj se vypne a ozve se zvukový signál. Nechte nástroj vychladnout před opětovným uvedením do provozu. Snižte pracovní zátěž.

Jak používat dlouhotrvající LED osvětlení?

Otáčejte kolečkem [1-11] do polohy 'Dlouhotrvající osvětlení Zapnuto' (symbol žárovky). Krátce stiskněte spínač zapnutí/vypnutí [1-5] pro rozsvícení. LED se automaticky vypne po 10 minutách.

Co dělat, když je baterie vybitá?

Ozve se jediný zvukový signál. Dobijte nebo vyměňte baterii za kompatibilní baterii Festool BP 18 Li stejného napětí.

Jak používat hloubkový doraz?

Nainstalujte dorazovou tyč [6-1] pro nastavení hloubky vrtání. Otáčejte pouzdrem [12-1]: každý krok změní hloubku o 0,1 mm.

Jak čistit vrtačku?

Před každou údržbou vyjměte baterii. Udržujte větrací otvory krytu motoru volné a čisté. Čistěte připojovací kontakty nástroje, nabíječky a baterie.

Kde najít náhradní díly nebo servis?

Používejte výhradně originální náhradní díly Festool. Navštivte www.festool.cz/servis pro nalezení autorizovaného servisu nebo objednání dílů.

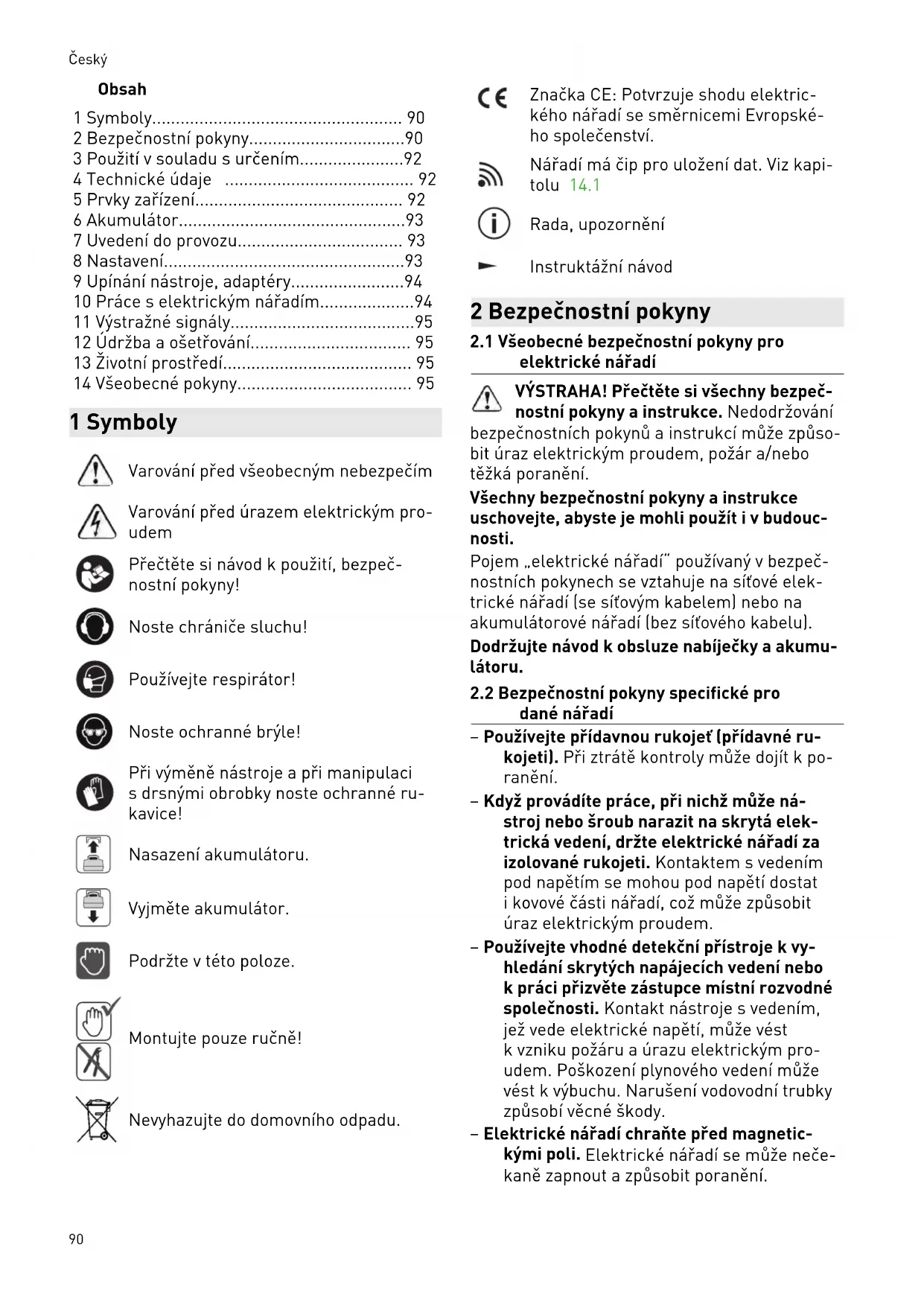

NÁVOD K OBSLUZE TDC 184 5 24 0 ISet FESTOOL

1 Symboly. 90
2 BezpečnostníPokyny. 90
3 Použití v souladu s určením. 92
4 Technické udaje 92
5 Prvky zařizení 92
6 Akumulator. 93
7 Uvedeni do provozu 93
8Nastaveni. 93
9 Upinání nastroje, adaptéry. 94
10 Práce s elektrickým náradím. 94
11 Výstražné signály. 95
12 Udrzba a osetrovani 95
13 Zivotni prostreDi 95
14 Vseobecné pouny. 95

1 Symboly

Varováni préd všeobecným nebezpecím

Varování pred urazem elektrickým proudem

Přečte ste námod k použití, bezpečnostnéPokyny!

Noste chránice sluchu!

Používejte respirátor!

Noste ochranné bryle!

Pri vymene nastroje a pri manipulaci s drsnymi obroky nods ochranné rukavice!

Nasazení akumulátoru.

Vyjměte akumulátor.

Podržte v teto poloze.

Montujte pouze ručné!

Nevyhazujte do domovniho opadu.

CE Značka CE: Potvrzuje shodu elektrického náradí se směrnicemi Evropského společenstvi.

Náradí má Čip pro uloženi dat. Viz kapitolu 14.1

Rada, upozornéni

Instruktázní námov

2 Bezpečnostní poukyny

2.1 Všeobecné bezpečnostníPokyny pro elektrické náradi

VYSTRAHA! Prectete si vsechny bezpeć-nostní poukny a instrukce. Nedodržováni

bezpečnostnichPokynu a instrukcí mûze zpúsobit uraz elektrickým proudem, požár a/nebo težká poraněni.

Vsechny bezpečnostníPokyny a instrukce uschovejte, abyste je mohli použít i v budouc-nosti.

Pojem „elektrické náradí“ použivaný v bezpeč-nostnichPokynech se vztahuje na sítové elektrické náradí (se sítovém kabelem) nebo na akumulátorové náradí (bez sítového kabelu).

Dodržujte námov k obsluze nabíječky a akumu-látoru.

2.2 Bezpečnostní poukyny specifikné pro dané nářadi

• Používejte pridavnou rukojet (pridavné rukojeti). Pri ztrátě kontroly můze dojít k po-raněni.
• Když provádǐte práce, pri nichž mûže nástroj nebo šroub narazit na skrytá elektrická vedení, držte elektrické náradí za izolované rukojeti. Kontaktem s vedením pod napětím se mohou pod napěti dostat i kovové Časti náradí, což mûže zpùsobit Ćuraz elektrickým proudem.
• Používejte vchodné detekčné prístroje k vyhledáni skrytych napajecích vedení nebo k práci prizvěte zastupce mistrírozvodné společnosti. Kontakt nastroje s vedení, jež vede elektrické napěti, můze věst k vzniku požáru a urazu elektrickým proudem. Poškození plynového vedení můze věst k vybuchu. Naruseni vodovodní trubky způsobí věcné škody.
  Elektrické nárdi chrante préd magnetic-kymi poli. Elektrické nárdí se můze nece-kané zapnout a způsobit poraněni.

Používejte vchodné osobní ochranné pomůcký: chránicě sluchu, ochranné bryle, respirátor pri prasních pracích.

POZOR! Elektrické náradí se můze zablokovat a zpúsobit nahly zpětný raz!

Okamžitě ho vypněte!

• Držte elektrické nářadi pevně oběma rukama, Jednou rukou za držadlo [1-10] a druhou rukou za pridavné držadlo [1-7]. Pří sroubování nastavte správné otáčky. Budte pripraveni na silné reaknémoment, který je způsobeny otáčkami elektrického nářadi a můze způsobit poraněni.
• Elektrické náradí nepoužívejte v desti ne-bo ve vlhkém prostřédi. Vlhkost v elektrickém náradí muže zpúsobit zkrat a požár.
• Než elektrické nárádi odložíte, počkejte, dokud se nezastvi. Nastroj se muže zahá-knout a způsobit ztratu kontroly nad elektrickým náradím.
  Zabrańte neuomyslnému zapnuti. Prenośne elektrického naradí s prstem na hlavním vypinači můze vest k urazu. Pokud elektrické naradí nepoužíváte, uvedte spinač pro chod vpravo/vlevo [1-9] do středové polohy, abyste zajistili vypinač.
  K provozu akumulatorohe elektrického nařadi nepoužívejte Žádné sítové zdroje nebo cizi akumulatory. K nabijeni akumulatoru nepoužívejte Žádné cizi nabíječky. Použivani príslušenstvi neschvalného výrobcem můze věst k elektrickému urazu a/nebo tězkému poraněni.

Varovani pred skodlivym svetelnymnim. Nedivejte se delsi dobu do sveho paprsku. Nemirte svetelny pack na jine osoby nebo zvirata. Optické ni muze poskodit zrak - [4].

• Při prašné práci používejte odsávání prachu.
• Používejte pouze nastroje a príslušenstvi, které firma Festool schvalila pro toto elektrické nářadi. Použití neschvalenych nastrojú nebo príslušenstvi muže vest k zvyşénému riziku zraněni a k značné nevyvä Zenosti. To muže zhorsit kvalitu praccovnich vysledkú a zvyšit opotrebení elektrického nářadi.

2.3 Bezpečnostní tokyny pri používání dlouhých vrtáků

V Žádném prípadé nepracujte s vyšimi otáčkami, než jsou maximálné prípustné otáčky pro vrták. Pri vyších otáčkámch se může vrták mírně ohnout,Pokud se může volné otáčet bez kontaktu s obrobkem, a způsobit poranění.
- Začinejte vždy vrtat s nízkymi otáčkami, a když je vrták v kontaktu s obrobkem. Pri vyssích otáčkách se můze vrták mírně ohnout,Pokud se můze volné otáčet bez kontaktu s obrobkem,a zpúsobit poraněni.
- Nevyvjieje tne nadmerny tlak, vyvjieje tprimejny tlak pouze v podelnem smeru vuci vrtaku. Vrtaky se mohou ohnout, v dusledku toho prasknout nebo zpusobit ztratu kontroly a poraneni.

2.4 Hodnoty emisi

Při práci vzníká hluk Poškození sluchu

Používejte ochranu sluchu.

Hodnota vibraci a_h (soucet vektoru ve t'rech smerech) a nejistota K zjištené podle EN 62841:

slouží k porovnányí nářadi,
- jsou vchodné také pro prédbězné posouzení zatíženi vibracemi a hlukem pri použití na-radi,
-vztahují se k hlavním druhüm použiti elektrického náradi.

UPOZORNENI

Hodnoty emisi se mohou od uvedenych hodnot lisit. Závisi to na použití náradi a druhu obrobku.

Je nutné posoudit skutečné zatíženi během celého provozního cyklu.
V závislosti na skutečném zatízení je nutné stanovit vchodná bezpečnostní opatřeni na ochranu pracovníka.

• pro vrtání do kovu, dreva, plastu a podobných materiałú,
• pro zaśroubovávantia utahování sroubú.
  pro použit's akumuláatory Festool konstrukčné rady BP stejné napětové trídy.

Za skody a urazy vznikle nespravnym pouzitim opovidu uzivatel; spadase maki peoskozeni apotrebeni vznikle pouzitim v trvalem prumyslovem provozu.

3 Použití v souladu s určením

Akušroubovák je vhodný

4 Technické udaje

Akušroubovák TDC 18/4
Napěti motoru 18 V
Volnoběžné otáčky* 1. stupeř		0-500 min-1
	2. stupeř	0-800 min-1
	3. stupeř	0-2 350 min-1
	4. stupeř	0-3 600 min-1
Max. kroutić moment měkký šroubový spoj (dřevo) 50 Nm
			tuhý šroubový spoj (kov) 75 Nm
Nastavitelný kroutić mo- ment**	1. stupeř / 2. stupeř 2-20 Nm
Upínací rozsah sklícidla 1,5-13 mm
Průměr vrtání max. dřevo 70 mm
			kov 13 mm
Šrouboványí do smrkového dřeva	do Ø 10 mm
Upnutí nástroje ve vrtacím vřetenu 1/4"
Hmotnost podle EPTA-Procedure 01:2014 (s prídavnám držadlem, 2,6 kg akumulátorem BP 18 Li 6,2 AS a sklícidlem)
Hmotnost bez Centrotec, bez prídavného držadla, bez akumulátoru. 1,4 kg

• Udaje ohledne otáček jsou s plné nabitým akumulátorem.
  ** U dolnich stapñú krouticího momentu jsou maximálni otáčky nižsí (hodnoty pri chodu vpravo).

5 Prvky zařízení

[1-1] Tlačitka pro uvolnéni akumulátoru
[1-2] Tlacitko ukazatele capacity na akumulatoru
[1-3] Ukazatelkapacity
[1-4] LED světlo

[1-5] Vypinač
[1-6] Upinacikrkr
[1-7] Pridavné držadlo
[1-8] Prepinač stipnú
[1-9] Přepínač pravého/levého chodu a blokoványi zapnuti / prepravní pojistka

[1-10] Držadlo
[1-11] Serizovaci kolečko pro krouticí mo-. ment / vrtáni / trvalé zapnutí a trvalé vypnutí osvětlení
[1-12] Spona na pasek
[1-13] Zásobník bitú
[1-14] Izolované plochy pro uchopení (oblast vyznačená šedou barvou)

Zobrażené nebo popsané príslušenstvi zćasti není současti dodávky.

Uvedene obrzky se nachazeji na zaćatku navodu k použiti.

6 Akumulátor

Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru ČiSTE. Znečistěné rozhraní akumulátoru mUže zabránit správnému kontaktu a zpùsobit poskození kontaktú.

Nespravný kontakt mûze zpúsobit prehráti a poskození náradi.

[2A]

Vyjměte akumulátor.

[2B]

Nasadte akumulátor tak, aby zaskočil.

Dalsi informace k nabijece a akumulatoru s ukazatelem kapacity najdete v navodech k obsslze nabijecky a akumulatoru.

7 Uvedeni do provozu

UPOZORNÉNÍ

Nebezpeci poraneni

• Montáz provádejte pouze pri vypnutém elektrickém náradí!

7.1 Spona na pasek [1-12]

Spona na pasek umožnjue upevnit elektrické náradí na krátkou dobu na pracovní oděv. Pó-moci šroubu ji lze namontovat vpravo nebo vlevo na elektrické náradí [3].

7.2 Montáž přidavného držadla [5]

VYSTRAHA! Vzdy pouzivejte pridavné drzadlo.

Zkontrolujte, zda je pridavné držadlo [5-1] pevné namontované.

7.3 Nasazení dorazové týče [6]

Hloubku vrtání lze nastavit pomoci dorazové tyče [6-1].

7.4 Zapnuti/vypnuti [1-5]

Stisknuti = zapnuti, uvolněni = vypnutí

i Tlakem na vypinač lze plynule regulovat otáčky.

Pro zajisteni vypinače uvedte spinač prochod vpravo/vlevo [1-9] do stredové polohy.

LED světlo [1-4] svítí prí stisknutém vypínači [1-5], viz kapitolu 8.4.

8 Nastavení

UPOZORNÉNÍ

Nebezpeci poraněné

Nastavení provádejte pouze pri vypnutém elektrickém nařadi!

8.1 Změna směru otáčeni [1-9]

• Přepínač doleva = pravý chod
• Přepínač doprava = levý chod

8.2 Změna stipné

Pomoci prepinae stapnu [1-8] lze prepinat prevodovku pri vypnutem elektrickem naradi.

8.3 Nastavení krouticího momentu [1-11]

Šroubováni

Kroutić moment podle nastaveni na serizovacim kolečku [1-11]:

poloha 1 = nízký krouticí moment

poloha 13 = yvsoky krouticimoment

Akusticky signal pri dosazeni nastaveného
krouticiho momentu, elektrické náradí se vypne. elektrické náradí se znovu rozběhne, až když uvolnite a znovu stiskete vypinač [1-5].

Vrtáni

Značka ukazuje na symbol vrtání = maxi-málníkroutici moment.

8.4 Nastaveni osvětlení [1-11]

Osvětlení nakonfigurujte pomoci serizovacího kolečka [1-11].

Značka ukazuje na polohu 1 až 13 nebo symbol vrtáku .LED světlo [1-4] se zapne a vypné vždy automaticicky s elektrickým náradím. LED světlo svítí jestě krátkou chvíli po vypnutí.

Značka ukazuje na trvalé zapnutí osvětlení / maximálné kroutić moment. Pro

trvalé zapnutí LED osvětlení krátce stisknéte vypínač [1-5]. Po 10 minutách se LED osvětlení automaticicky vypne.

Znacka ukazuje na trvalé vypnuti osvetleni / maximálni kroutici moment. LED

osvětlení je trvale vypnuté.

8.5 Aplikace Festool Work

Pomóci aplikace Festool Work lze nakfigurovatalektrické náradi.

i Spojení akumulátoru prés Bluetooth®, viz navod k obsluze akumulátoru.

9 Upínání nástroje, adaptéry

VAROVÁNÍ

Nebezpeci poraneni

• Pred practí na elektrickém náradí z nej vyjměte akumulátor.

UPOZORNÉNÍ

Nebezpeci poraneni o horky a ostrynastroj

Nepouzívejte tupé a vadné nastroje.
- Pri manipulaci nastrojem nods ochranné rukavice.

i Pred prvnim pouzitim: vrtaci vreteno po-trete malym mnozstvim univerzalnho tuku.

9.1 Sklucidlo CENTROTEC [7]

Rychlá vyměna nastrojú se stopkou CENTRO-TEC.

VYSTRAHA! Nastroje CENTROTEC upinejte pouze do sklicidla CENTROTEC.

Priyvmene noste ochranné rukavice!

9.2 Skluczidlo [8]

Pro upinání vrtákú a bitú s max. prümérém stopky 13 mm.

VYSTRAHA! Nastroj upnete do sklificidla vystredene.

Vrtáni a šroubování v pravém uhlu k elektrickému náradi (castečné príslušenstvi).

9.4 Upnuti nastroje ve vrtacim vretenu [10]

Bity lze vsadit primo do šestihranného upinání ve vrtacim vretenu.

9.5 Excentrický nástavec [11]

Šroubováni blízko okraje s bity podle ISO 1173 (zčasti príslušenstvi).

9.6 Hloubkový doraz [12]

Hloubkový doraz (çástěčné príslušenství) umožnujé zašroubovat šroub do definované hloubky. Múžete nastavit vzdálenost, o kterou má hlava šroubu nad povrchem obrobku prečnívat, nebo naopak byt v obrobku zapustěna.

Nastavení hloubky

Otačením krytu [12-1] nastavte požadovanou hloubku zařroubovány. Každé zapadnutí zmení

hloubku zašroubován'o 0,1 mm.

Pro vysroubovani sroubu senejprve musi sejmout objimka A/B.

10 Práce s elektrickým náradím

VAROVÁNÍ

Nebezpečí poraněné

Elektrické náradí nasazujte na šroub pouze vypnuté!
Upevnete obrobek tak, aby se pri praci nemohl pohnout.
Udrzujte ruce mimo dosah pouziteho rotujiciho nastroje.

UPOZORNÉNÍ

Nebezpeci popaleni

Upinání nastroje a náradí se mohou během provozu velmi zahrát!

• Nechte je préd zavešením na sponu na pášek vychladnout.

10.1 KickbackStop

VAROVÁNÍ

Nebezpeci poraneni

Funkce KickbackStop nezarucije uplnou ochranu prd zpětným rázem.

Vždy se na práci soustředte a dodržujte vsechny bezpečnostni a varovné pokyny.

Funkce KickbackStop zareaguje, kdyz se nastroj zablokuje a elektrické náradi tak nahle a nečekane začne rotovat

okolo osy šroubování. Elektrické náradí se vypne, jegnou pipne a LED světlo nepřétržitě bliká.

Po zareagovani funkce KickbackStop:

Uvolněte vypínač [1-5].
- Odstraţe prćicinu zablokoványi.
Znovustisknetevypinač.

10.2 Zásobník bitů [1-13]

UPOZORNÉNÍ

Nebezpeci poraneni kovovymi triskami v za-sobniku bitu.

Zasobnik bitu pravidne cistete a odstra-nujte trisky.

Magneticky, pro ulożeni bitu nebo drzaku bitu.

Výstražné signály zni pri nasledujících provozních stavech a elektrické náradi se vypne:

Akustický signál LED světlo Prćičina Opatřeni
Jednou páne. - Vybitý/nekompatibilní akumulá- tor.	Nabijte/vyměné akumulátor.
Elektrické nářadi je prětižné. Snižte zatížné elektrického nářadi.
Při stisknutí vypínače: elektrické nářadi je prěhřáté.	Po vychladnutí uvedte elektric- né nářadi opět do provozu.
Jednou páne. Nepřetržitěblinká. Zareagovala funkce Kickback- Stop.	Viz kapitolu 10.1.
Dvakráť páne. - Nastavený kroutić moment dosa- žen.	-
Nepřetržitě páć. - Elektrické nářadi je vadné. Pro odstraněné poruchy kon- taktujte výrobce.

12 Udržba a osetřovány

VAROVÁNÍ

Nebezpeci poraněni elektrickým proudem

• Pred provádením udržby a osétroványí vždy vyjměte z elektrického náradí akumulátor.
  Vsechny prace udrzby a opravy, ktere vyzaduji otevreni krytu motoru, smi provadet pouze autorizovany zakaznicky servis.

Servis a opravy smi provadet pouze vyrobce nebo servisni dinny. Nejblizsi adresu najdete na: www.festool.cz/ sluzby

Používejte Jen originálné nahradné tíly Feststool! Obj. Č. na: www.festool.cz/sluzby

Pro zajisteni cirkulace vzduchu musi byt chladici otvory udrzovany stale volné a cîsté.

Pripojovaci kontakty elektrického náradí, nabíječky a akumúatory udržujte Čisté.

13 Životné prostředí

Náradí nevyhazujte do domovního odpa- du! Náradí, príslušenstvá obaly ode- vzdejte k ekologické recyklaci. Dodržujte

platné vnitrostátné prédpísy.

Pouze EU: Podle evropské směrnice o odpadnich elektrickych a elektronickych zařizenich a provaděné v narodním právu se musí staré

elektrické náradí shromazdovat oddělené a odevzdat k ekologické recyklaci.

Informace k REACH: www.festool.com/reach

14 VšeobecnéPokyny

Značka Bluetooth® a logo jsou registrované
značky spelečnosti Bluetooth SIG, Inc. a v rámci
licence je používa spelečnost TTS Tooltechnic
Systems AG & Co. KG a tedy Festool.

Spistresci
