NÁVOD K OBSLUZE LMO 1836 Battery Set Kärcher

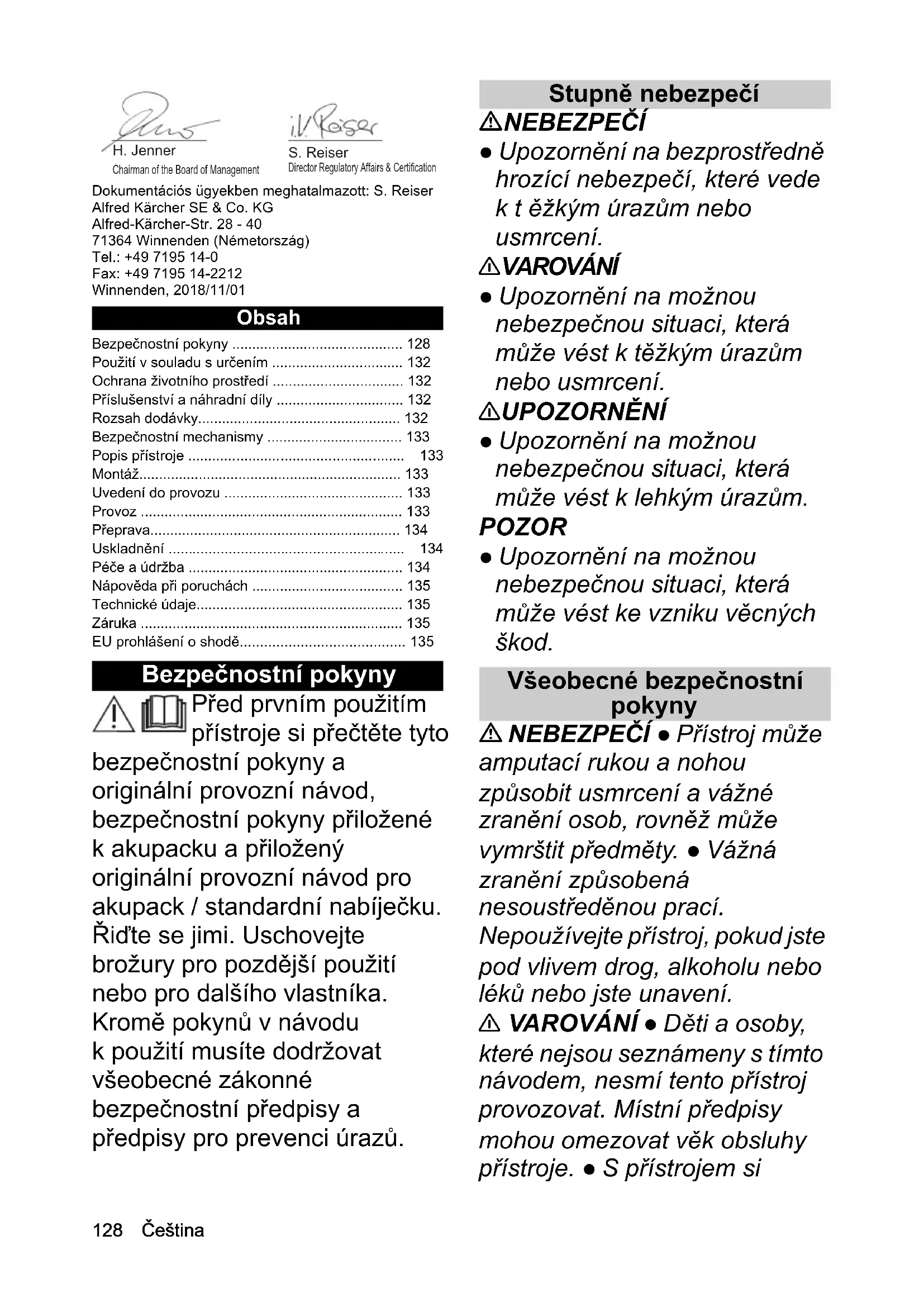

• Tömeg (akkuegység nélkül) kg 13,4128 Čeština Dokumentációs ügyekben meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/11/01 Obsah Bezpečnostní pokyny Před prvním použitím přístroje si přečtěte tyto bezpečnostní pokyny a originální provozní návod, bezpečnostní pokyny přiložené k akupacku a přiložený originální provozní návod pro akupack / standardní nabíječku. Řiďte se jimi. Uschovejte brožury pro pozdější použití nebo pro dalšího vlastníka. Kromě pokynů v návodu k použití musíte dodržovat všeobecné zákonné bezpečnostní předpisy a předpisy pro prevenci úrazů. Stupně nebezpečí NEBEZPEČÍ ● Upozornění na bezprostředně hrozící nebezpečí, které vede ktěžkým úrazům nebo usmrcení. 몇 VAROVÁNÍ ● Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení. 몇 UPOZORNĚNÍ ● Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům. POZOR ● Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod. Všeobecné bezpečnostní pokyny NEBEZPEČÍ ● Přístroj může amputací rukou a nohou způsobit usmrcení a vážné zranění osob, rovněž může vymrštit předměty. ● Vážná zraně ní způsobená nesoustředěnou prací. Nepoužívejte přístroj, pokud jste pod vlivem drog, alkoholu nebo léků nebo jste unavení. 몇 VAROVÁNÍ ● Děti a osoby, které nejsou seznámeny s tímto návodem, nesmí tento přístroj provozovat. Místní předpisy mohou omezovat věk obsluhy přístroje. ● S přístrojem si Bezpečnostní pokyny p. 128
• Použití v souladu s určením p. 132
• Ochrana životního prostředí p. 132
• Příslušenství a náhradní díly p. 132
• Rozsah dodávky p. 132
• Bezpečnostní mechanismy p. 133
• Popis přístroje p. 133
• Montáž p. 133
• Uvedení do provozu p. 133
• Provoz p. 133
• Přeprava p. 134
• Uskladnění p. 134
• Péče a údržba p. 134
• Nápověda při poruchách p. 135
• Technické údaje p. 135
• Záruka p. 135
• EU prohlášení o shodě Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. ReiserČeština 129 nesmějí hrát děti. ● Dohlížejte na děti a zajistěte, aby si spřístrojem nehrály. ● Používejte přístroj pouze s akupackem uvedeném v tomto návodu k použití. Při používání akumulátorových přístrojů dodržujte základní bezpečnostní opatření, která snižují riziko zranění, požáru a vytečení akumulátoru. ● Při práci se zařízením noste dlouhé těžké kalhoty, oblečení s dlouhým rukávem a neklouzavé boty. Nepracujte bosi. Noste sandály ani šortky. Nenoste volné oblečení nebo oblečení se šňůrkami a pásky. ● Používejte ochranné nebo bezpečnostní brýle s boční ochranou. ● Veďte přístroj vždy příčně podél svahu. Nebezpečí vážného zranění, pokud budete při práci ve svazích vést přístroj nahoru a dolů . ● S přístrojem při práci neběhejte, nýbrž pouze choďte. Zaujměte pevný, bezpečný postoj a udržujte rovnováhu, zejména při práci ve svazích. ● Nebezpečí úrazu v důsledku uklouznutí. Přístroj nepoužívejte na okraji svahů, příkopů, na kopcích nebo náspech s velkým stoupáním. 몇 UPOZORNĚNÍ ● Seznamte se s ovládacími prvky a správným používáním přístroje. Bezpečnost na pracovišti NEBEZPEČÍ ● Může dojít k vážnému zranění, budou-li řezným nožem vymrštěny předměty nebo se v řezném nástroji zachytí drát nebo provaz (kabel). Před použitím důkladně prohlédněte pracovní plochu a odstraňte z ní předměty, jako jsou kameny, tyče, kov, dráty, kosti nebo hračky. ● Přístroj nikdy nepoužívejte, pokud se v okruhu 15 m nacházejí osoby, zejména děti nebo zvířata, kvůli riziku, že řezným nožem mohou být vymrštěny předměty. ● Nebezpečí výbuchu. Při práci s přístrojem vznikají jiskry, které mohou způsobit vznícení prachu, plynu či výparů. S přístrojem nepracujte ve výbušném prostředí, v němž se nacházejí hořlavé kapaliny, plyny č i prach. ● Může dojít k vážnému zranění u dětí. Přístroj a práce s ním může děti přitahovat. Neustále sledujte děti, protože nemusí být nutně tam, kde jste je viděli naposledy. 몇 VAROVÁNÍ ● Neprovozujte přístroj v mokré trávě nebo za deště. ● Nepoužívejte přístroj, pokud hrozí nebezpečí blesku. ● Sekejte vždy za denního světla nebo při dobrém umělém osvětlení. ● Udržujte děti mimo dosah sečení a pod dohledem dospělé osoby, která neobsluhuje sekačku; buďte130 Čeština opatrní a přístroj vypněte, pokud dítě vstoupí do dosahu sečení. ● Buďte opatrní, pokud se blížíte k slepým rohům/ koutům, keřům, stromům nebo objektům, které by mohly zhoršit váš výhled. POZOR ● Osoba obsluhující přístroj je zodpovědná za zranění nebo škody při střetu s jinými osobami nebo jejich majetkem. Bezpečný provoz NEBEZPEČÍ ● Před každým použitím přístroje se ujistěte, že nůž, čep nože a nožová jednotka nejsou poškozeny. ●  Nikdy nearetujte spínač ON / OFF v poloze ON, je to velmi nebezpečné. ● Přístroj tahejte pozadu jedině tehdy, pokud je to nezbytně nutné. Pokud potřebujete přístroj odtáhnout od stěny nebo překážky, podívejte se nejprve dolů, abyste zabránili zakopnutí nebo tomu, že vám p řístroj přejede nohy. ● Hrozí nebezpečí, že kdokoliv může přijít do kontaktu s volně přístupným nožem nebo může být zasažen vymrštěnými předměty. Nenaklánějte přístroj, pokud startujete motor nebo pokud je motor v chodu. Pokud je naklonění naprosto nezbytné, např. chcete-li usnadnit start, nadzvedněte přední část přístroje o 5 cm. Přitom opatrně zatlačte rukojeť dolů. Před začátkem sečení musíte přístroj uvést do normální provozní polohy (tj. všechna čtyři kola na zemi). ● Nože, které se dostanou do kontaktu s kabelem pod proudem, mohou přivést proud na volně přístupné kovové díly přístroje a vyvolat zkrat. 몇 VAROVÁNÍ ● Nože přístroje jsou ostré. Při montáži, výměně, čištění nebo kontrole uložení šroubů noste pevné ochranné rukavice a pracujte opatrně. ● U opotřebovaných nebo poškozených součástí nahraďte vždy celou sadu, abyste udrželi rovnováhu. ● Kontrolujte v pravidelných intervalech, zda jsou čepy, matice a šrouby pevně utaženy, abyste zajistili, že zařízení bude v bezpečném stavu. ● Před uvedením zařízení do provozu vyměňte opotřebované nebo poškozené součásti. ● Nikdy nepoužívejte přístroj, pokud spínač zapnutí / vypnutí na rukojeti správně nezapíná nebo nevypíná. ● Nepoužívejte při obsluze přístroje násilí. ● Zastavte motor, aby se zastavily nože, pokud přepravujete přístroj do prostoru sečení nebo z něj, nebo pokud přístroj nakloníte při překračování povrchu jiného než tráva. ● Zastavte nůž před přechodem štěrkových ploch.Čeština 131 ● Nikdy nepoužívejte přístroj s vadným ochranným zařízením nebo bez bezpečnostního zařízení, jako jsou např. deflektory a / nebo sběrný koš na trávu. ● Dbejte, aby se ruce i nohy nedostaly do nebezpečné blízkosti rotujících částí nebo pod ně. Zapněte motor podle návodu. ● Přístroj nikdy nezvedejte ani nepřenášejte, pokud běží motor. ● Nerovný terén skrývá zvýšené riziko uklouznutí a nehody. Vyhýbejte se dírám, brázdám, nerovnostem, kamení nebo jiným skrytým předmětům. ● Přístroj startujte pouze tehdy, když jste v bezpečné oblasti za rukojetí. Pokud jsou všechna čtyři kola na zemi. Pokud není vyhazovací šachta na trávu odkrytá, ale je chráněna sběrným košem na trávu nebo víkem vyhazovacího otvoru. Pokud žádná osoba nemá ruce nebo nohy v nebezpečné blízkosti řezného ústrojí. ● Vypněte motor a odstraňte bezpečnostní klíč . Ujistěte se, že jsou všechny pohyblivé komponenty zcela zastaveny: Kdykoli necháte přístroj bez dozoru, rovněž při vynášení posečené trávy. Než odstraníte zablokování nebo začnete čistit vyhazovací otvor. Než začnete přístroj kontrolovat, čistit nebo na něm pracovat. Poté, kdy jste zachytili cizí těleso. Nejprve zkontrolujte přístroj, zda nedošlo k poškození, a případné škody opravte, než přístroj opět spustíte. Než odstraníte sběrný koš na trávu nebo otevřete víko vyhazovacího otvoru. Když přístroj začne abnormálně vibrovat. Přístroj ihned zkontrolujte: – Zda nejsou některé součásti uvolněné. Uvolněné součásti v případě potřeby pevně utáhněte. – Zda nedošlo k poškození, zejména u nože. Poškozené součásti opravte nebo vyměňte. 몇 UPOZORNĚNÍ ● Sběrný koš na trávu pravidelně kontrolujte, zda není opotřebený nebo poškozený. POZOR ● Zajistěte, aby při montáži nebo sklopení rukojeti nikdy nedošlo k zachycení ani jinému poškození řídícího kabelu motoru.132 Čeština Zbytková rizika 몇 VAROVÁNÍ ● I když bude přístroj používán podle předpisů, přetrvávají některá zbytková rizika. Při používání zařízení mohou vzniknout následující rizika: Vibrace mohou způsobit zranění. Pro každou práci použijte správný nástroj, použijte příslušné rukojeti a omezte pracovní dobu a expozici. Hluk může způsobit poškození sluchu. Používejte ochranu sluchu a omezte zátěž. Poranění následkem kontaktu s noži. Poranění vymrštěnými předměty. Snížení rizika 몇 UPOZORNĚNÍ ● Delší doba používání přístroje může vést ke vzniku oběhových problémů u předních končetin v důsledku vibrací. Všeobecně platnou dobu používání nelze stanovit, protože ji ovlivňuje více faktorů: Osobní predispozice ke špatnému oběhu (č asto studené prsty, mravenčení v prstech) Nízká teplota prostředí. Používejte teplé rukavice na ochranu rukou. Pevným stiskem omezovaný krevní oběh. Nepřerušovaný provoz je škodlivější než provoz přerušovaný přestávkami. Při pravidelném, dlouhodobém používání přístroje a při opakovaných projevech příznaků, např. mravenčení v prstech, studené prsty, vyhledejte lékaře. Použití v souladu s určením NEBEZPEČÍ Použití v rozporu s určením Nebezpečí ohrožení života v důsledku řezných poranění Přístroj používejte výhradně v souladu s určením. Akumulátorovou travní sekačku používejte výhradně pro soukromé domácí použití. Přístroj je určen pouze pro venkovní použití. Přístroj je určen k sekání zahradních trávníků. Přístroj je určen pro ruční ovládání a tlačení. Přístroj by se neměl tahat. Na přístroji se nesmí jezdit. Jakékoliv jiné použití je nepřípustné. Za škody vzniklé v případě použití v rozporu se stanoveným účelem nese odpovědnost uživatel. Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem. Informace k obsaženým látkám (REACH) Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH Příslušenství a náhradní díly Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com. Rozsah dodávky Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.Čeština 133 Bezpečnostní mechanismy Symboly na přístroji Ochrana proti přetížení Přístroj je vybaven ochranou proti přetížení. Pokud je zjištěno přetížení, přístroj se automaticky vypne. Popis přístroje Tento návod k použití obsahuje popis maximálního vybavení. V závislosti na daném modelu existují rozdíly v rozsahu dodávky (viz obal). Ilustrace viz strana s obrázky. Ilustrace A 1 Přední kolo 2 Páčka nastavení výšky sečení 3 Odblokování akupacku 4 Víko akumulátoru 5 Typový štítek 6 Držák kabelu 7 Řídící kabel motoru 8 Držadlo 9 Startovací tlačítko 10 Spínač ZAP / VYP 11 Rychloupínací šroub 12 Ukazatel naplnění sběrného koše na trávu 13 Sběrný koš na trávu 14 Rychlouzávěr 15 Zadní kolo 16 Mulčovací klín 17 *Nabíječka 18 *Akupack 19 Bezpečnostní klíč p. 135

• volitelné příslušenství Akupack Přístroj se může 18V Kärcher Battery Power provozovat s akupackem. Montáž Montáž rukojeti

1. Spodní část rukojeti překlopte.

2. Rukojeť zaaretujte rychlouzávěrem.

3. Horní část rukojeti pevně dotáhněte šroubem v

požadované výšce. Ilustrace D

4. Řídicí kabel motoru připevněte pomocí kabelových

příchytek. Ilustrace E Uvedení do provozu Montáž mulčovacího klínu Mulčovací klín se používá, pokud má posečená tráva zůstat ležet na trávníku.

1. Otevřete víko vyhazovací šachty.

2. Zasuňte mulčovací klín do vyhazovací šachty.

3. Zavřete víko vyhazovací šachty.

Montáž sběrného koše na trávu Sběrný koš na trávu se používá, pokud se má posečená tráva sbírat k likvidaci.

1. Otevřete víko vyhazovací šachty.

2. Odstraňte mulčovací klín.

3. Namontujte sběrný koš na trávu na vyhazovací

šachtu. Dbejte na to, aby víko vyhazovací šachty zajistilo sběrný koš na trávu. Ilustrace H Montáž akupacku

1. Otevřete víko akumulátoru.

2. Zasuňte akupack do objímky přístroje.

3. Zasuňte bezpečnostní klíč.

4. Zavřete víko akumulátoru. Dbejte na to, aby víko

akumulátoru zaklaplo. Provoz Obecné pokyny pro manipulaci s travní sekačkou Doba provozu akumulátoru závisí na vícero faktorech: Na stavu, délce a hustotě trávy Na nastavené výšce sečení Maximální plošný výkon, v závislosti na vlastnostech trávy s akupackem 5 Ah: cca 350 m

Výsledek sečení je možno optimalizovat takto: Zkracovat trávu maximálně o jednu třetinu výšky. Při sečení vysoké trávy snížit rychlost, kterou se s přístrojem pojíždí. Dbejte na všechny výstrahy a dodržujte bezpečnostní pokyny. Před použitím výrobku si musíte přečíst všechny pokyny a porozumět jim. Dávejte pozor na vymrštěné nebo letící předměty. Dbejte, aby všichni přihlížející, zejména děti a domácí zvířata, udržovali bezpečnou vzdálenost minimálně 15 m od pracovního prostoru. Dávejte pozor na ostré nože. Po vypnutí motoru se čepele dále otáčejí. Před údržbou odstraňte bezpečnostní klíč. Při práci používejte vhodnou ochranu zraku a sluchu. Nepracujte ve strmých svazích. Nevystavujte přístroj dešti ani vlhkému prostředí.134 Čeština Upozornění Trávu nesekejte morkou. Mokrá tráva se lepí na spodní stranu travní sekačky a brání správnému sběru do sběrného koše nebo vyhození sečeného materiálu. Sečení trávníku 몇 VAROVÁNÍ Zvedání nebo naklonění travní sekačky během provozu Řezné poranění Nůž akumulátorové travní sekačky se otáčí přibližně paralelně se zemí, nad níž se pohybuje. Při sečení dbejte na to, aby se všechna čtyři kola dotýkala země.

1. Namontujte sběrný koš na trávu nebo mulčovací

klín (viz kapitola Uvedení do provozu).

2. Páčkou pro nastavení výšky sečení nastavte výšku

sečení. Ilustrace J Výška sečení se řídí stavem, délkou a hustotou trávy (viz kapitola Obecné pokyny pro manipulaci s travní sekačkou). Ilustrace K

3. stiskněte startovací tlačítko a zároveň spínač ZAP /

VYP. Ilustrace L Přístroj se nastartuje.

4. Uvolněte startovací tlačítko a spínač ZAP / VYP

přidržte stisknutý. Při používání sběrného koše na trávu koš pravidelně vyprazdňujte, jinak by se vyhazovací šachta mohla ucpat sečeným materiálem (viz kapitola Vyprázdnění sběrného koše na trávu). Sečení okrajů Pomocí přístroje lze provádět sečení i v okrajových zónách, např. podél zdi.

1. Travní sekačku tlačte těsně podél zdi.

Ilustrace M Boční vtahovací otvor zajišťuje, že tráva bude vtažena do prostoru nože. Ilustrace N Ukončení provozu

1. Pusťte spínač ZAP / VYP.

Ilustrace O Motor se zastaví. Odstranění akupacku

1. Otevřete víko akumulátoru.

2. Odstraňte bezpečnostní klíč.

3. Stiskněte odblokování akupacku.

4. Odstraňte akupack.

5. Zavřete víko akumulátoru.

Vyprázdnění sběrného koše na trávu Až bude sběrný koš na trávu plný, uzavře se kryt ukazatele naplnění sběrného koše. V takovém případě sběrný koš na trávu vyprázdněte.

1. Nadzvedněte víko vyhazovací šachty.

Při odstraňování sběrného koše na trávu dbejte na to, aby řídicí kabel motoru zůstal uchycen v kabelové příchytce.

3. Vyprázdněte sběrný koš na trávu.

Přeprava 몇 VAROVÁNÍ Ostrý nůž Řezné poranění Buďte opatrní, pokud přístroj nakloníte nebo nadzvednete. Dbejte, abyste žádnou částí těla nezasáhli do blízkosti řezacího nože.

1. Vypněte přístroj (viz kapitola Ukončení provozu).

2. Zajistěte, aby se nůž přestal otáčet.

3. Nechte přístroj vychladnout.

4. Odstraňte bezpečnostní klíč (viz kapitola

Odstranění akupacku).

5. Odstraňte akupack.

6. Při přepravě ve vozidlech zajistěte přístroj proti

sklouznutí a převrácení. Uskladnění Před delším skladováním přístroj vyčistěte (viz kapitola

1. Rychloupínací šrouby uvolněte a rukojeť sklopte.

2. Rychlouzávěr překlopte a rukojeť položte na

přístroj. Ilustrace S

3. Sběrný koš na trávu položte na rukojeť a na přístroj.

4. Přístroj uložte na suchém a dobře větraném místě.

Uložte jej mimo dosah korozivních látek, jako jsou zahradní chemikálie a odmrazovací soli. Přístroj neukládejte venku. Péče a údržba 몇 VAROVÁNÍ Ostrý nůž Řezné poranění Buďte opatrní, pokud přístroj nakloníte nebo nadzvednete. Dbejte, abyste žádnou částí těla nezasáhli do blízkosti řezacího nože. Čištění stroje

1. Odstraňte akupack (viz kapitola Odstranění

2. Po každém použití vyčistěte povrch přístroje

měkkým, suchým hadříkem nebo kartáčem. Ilustrace U Před delším skladováním vyčistěte nůž.

3. Nakloňte přístroj na stranu.

4. Nůž a spodní část přístroje očistěte kartáčem.

Ilustrace W Odstranění zablokování 몇 VAROVÁNÍ Odstranění zablokování Riziko řezného poranění ostrým nožem nebo ostrými předměty Používejte ochranné rukavice, pokud provádíte kontrolu nebo odstraňujete zablokování.

1. Vypněte přístroj a vyčkejte, až se zastaví nůž.

2. Odstraňte akupack (viz kapitola Odstranění

3. Sběrný koš na trávu odstraňte a zkontrolujte

zablokování. V případě potřeby odstraňte zablokování.Čeština 135

4. Zkontrolujte vyhazovací šachtu, zda není

zablokována. V případě potřeby odstraňte zablokování.

5. Nakloňte přístroj na stranu.

6. Zkontrolujte spodní část přístroje a nůž, zda nejsou

zablokovány. Zablokování opatrně odstraňte, protože nůž se může během této operace pohnout. Výměna nože

1. Odstraňte akupack (viz kapitola Odstranění

2. Spodní část přístroje vyčistěte (viz kapitola ).

3. Nůž zafixujte a uvolněte šroub.

4. Odstraňte nůž a zlikvidujte.

5. Nový nůž vložte do úchytu.

6. Nůž zafixujte a šroub dotáhněte.

Ilustrace AA Nápověda při poruchách Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis. Přístroj se vypíná Zareagovala ochrana proti přetížení přístroje.

1. Uvolněte spínač ZAP / VYP.

2. Stiskněte startovací tlačítko a zároveň spínač ZAP /

VYP. Zareagovala ochrana proti přehřátí akupacku.

1. Vyčkejte, dokud nebude teplota akumulátoru

v normálním rozsahu.

2. Pokud nelze přístroj zapnout, nabijte akumulátor.

Technické údaje Technické změny vyhrazeny. Záruka V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu) EU prohlášení o shodě Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Akumulátorová travní sekačka Typ: LMO 18-36 Battery 1.444-4xx.0 Příslušné směrnice EU 2000/14/ES (+2005/88/ES) 2014/30/EU 2006/42/ES (+2009/127/ES) 2011/65/EU Aplikované harmonizované normy EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008 Použitý postup posouzení shody 2000/14/ES a změny podle 2005/88/ES Příloha VI Hladina akustického výkonu dB(A) Naměřeno: 91,0 Zaručeno: 94 Jméno a adresu daného oznámeného subjektu Société Nationale de Certification et d’Homologation 2a. Kalchesbruck L-1852 Luxembourg Identifikační č. 0499 Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti. Zmocněnec pro dokumentaci: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Německo) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/11/01 Výkonnostní údaje přístroje Jmenovité napětí V 18 Šířka řezu cm 36 Výška řezu mm 30-70 Objem sběrného koše na trávu l 45 Volnoběžné otáčky 1/min 4000 ± 10% Zjištěné hodnoty podle EN 60335-2-77 Hladina akustického tlaku L

dB(A) 96 Hodnota vibrací rukou/paží u pravé rukojeti m/s

1,5 Rozměry a hmotnosti Délka x šířka x výška mm 1309 x 398 x
