| Typ produktu | Kyvadlová pila na palivové dřevo |
| Značka | Güde |
| Model | GWS 500 HM2 |
| Jmenovité napětí | 400 V / 50 Hz (nebo 230 V / 50 Hz podle verze) |
| Jmenovitý výkon | 2,6 kW (S6/40%) |
| Otáčky naprázdno | 2800 min⁻¹ |
| Průměr kotouče | 500 mm |
| Otvor kotouče | 30 mm |
| Tloušťka kotouče | 2,8 / 3,8 mm |
| Hmotnost | 77 kg |
| Délka posuvu | 450 mm |
| Šířka pily | 750 – 1200 mm |
| Průměr obrobku | 80 – 180 mm |
| Délka obrobku | 500 – 1500 mm |
| Maximální zatížení | 50 kg |
| Hladina akustického tlaku LpA | 102 dB(A) |
| Garantovaná hladina akustického výkonu LwA | 112 dB(A) |
| Třída ochrany | F |
| Typ krytí | IP 54 |
| Požadovaná elektrická ochrana | Proudový chránič 30 mA |
| Použití | Pouze venku |
| Údržba | Pravidelné čištění, olejování pohyblivých částí, výměna kotoučů |
| Bezpečnost | Brzda kotouče, povinná ochrana sluchu, brýle, rukavice |
| Náhradní díly | K dispozici na www.guede.com |
Často kladené otázky - GWS 500 HM2 Güde
Dotazy uživatelů ohledně GWS 500 HM2 Güde
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod GWS 500 HM2 - Güde a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GWS 500 HM2 značky Güde.
NÁVOD K OBSLUZE GWS 500 HM2 Güde
Pilovy kotouc jeste cca 10 sekund dobiha. Pilovy kotouc nesmi byt brzdien bočnim protitlakem! Bēhem brděni a krátce poté vydáva motor brucivý zvuk. V teto fázi nesmi byt v zadnémpiade stisknut spinač. (ani zapnut, ani vypnut). Až po yvmizení bračiveho zvuku lze motor opét zapnout.
Pilovy kotuc este cca 10 sekund dobieha. Pilovy kotuc nesmie byt brzdeny bocnym protitlakom! Pochas brdenia a kratko potom vydava motor brucivy zvuk. V tejto faze sa nesmie v ziadnom priada staclit spinac (ani zapnut, ani vypnut). A' po yvmiznuti bruciveho zvuku je mozné motor opat zapnut.
Samojistici matici je tbreba nejpozději po 2 povlenich nahradit novou matici.
Samoistiacu maticu je potrebné najneskór po 2 povoleniach nahradit novou maticou.

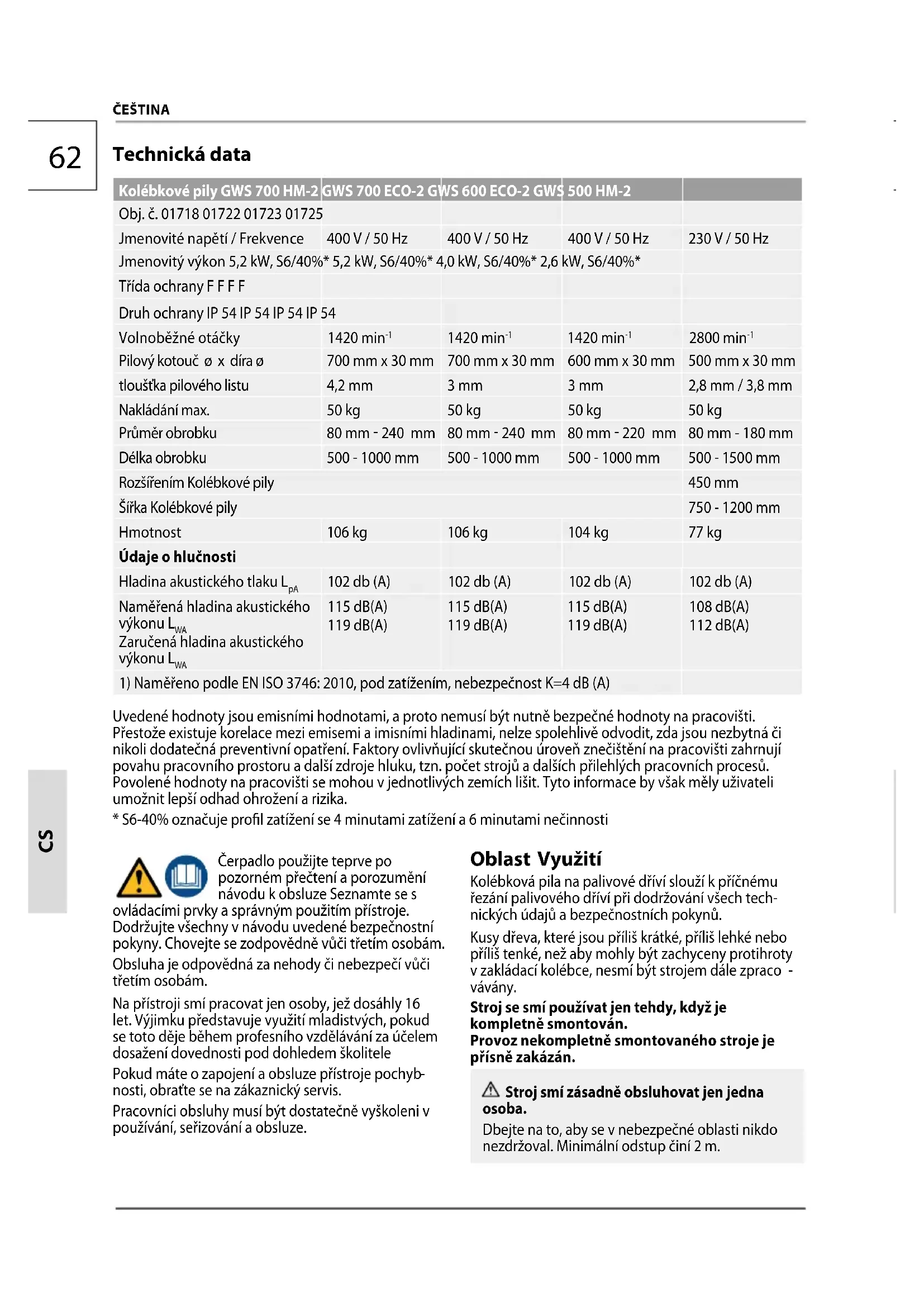

| Kolébkové pily GWS 700 HM-2 | GWS 700 ECO-2 GWS 600 ECO-2 GWS | 500 HM-2 | |
| Obj. Č. 01718 01722 01723 01725 | |||
| Jmenovité napěti / Frekvence | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz |
| Jmenovitý vykon 5,2 kW, S6/40%* 5,2 kW, S6/40%* 4,0 kW, S6/40%* 2,6 kW, S6/40%* | |||
| Trída ochrany F F F F | |||
| Druh ochrany IP 54 IP 54 IP 54 IP 54 | |||
| Volnoběžné otáčky | 1420 min-1 | 1420 min-1 | 1420 min-1 |
| Pilový kotouč Ø x dira Ø | 700 mm x 30 mm | 700 mm x 30 mm | 600 mm x 30 mm |
| tlouška pilového listu | 4,2 mm | 3 mm | 3 mm |
| Nakládrání max. | 50 kg | 50 kg | 50 kg |
| Průměr obrobku | 80 mm - 240 mm | 80 mm - 240 mm | 80 mm - 220 mm |
| Délka obrobku | 500 - 1000 mm | 500 - 1000 mm | 500 - 1000 mm |
| Rozšiřením Kolébkové pily | 450 mm | ||
| Širka Kolébkové pily | 750 - 1200 mm | ||
| Hmotnost | 106 kg | 106 kg | 104 kg |
| Udaje o hlučnosti | |||
| Hladina akustického tlaku LpA | 102 db (A) | 102 db (A) | 102 db (A) |
| Naměřená hladina akustického vykonu LwZaručená hladina akustického vykonu Lw | 115 dB(A)119 dB(A) | 115 dB(A)119 dB(A) | 115 dB(A)119 dB(A) |
| 1) Naměřeno podle EN ISO 3746: 2010, pod zatížením, nebezpečnost K=4 dB (A) | |||
Uvedené hodnoty jsou emisimi hodnotami, a proto nemusi byt nutne bezpecné hodnoty na pracoviesti. Přestože existujé korelace mezi emisemi a imisimi hladinami, nelze spolehlivé odvodit, zda jsou nezbytná cis nikoli dodatečnápreventvn opatřeni. Faktory olovnujici skutečnou uroven znečistěni na pracoviesti zahrnuji povahu pracovniho prostoru a dalí zdroje hluku, tzn. počet strojú a dalšich prilehlých pracovnich procesù. Povolené hodnoty na pracoviesti se mohou v Jednotlivych zemích lišit. Tyto informace by však měly uživateli umoznit lepsí odhad ohroženi a rizika.
- S6-40% označuje profil zatíženi se 4 minutami zatíženi a 6 minutami nečinnosti
Čerpadlo použijte teprve po pozorném prěcteni a porozuměni navodu k obsslze Seznamte se s
ovladacimi prvy a spravnym pouzitim pristroje.
Dodržujte vsechny v navodu uvedené bezpečnostniPokyny. Chovejte se zodpovedné vuci tretim osobám.
Obsluha je odpovedné za nehody ānebezpeci vuci tretim osobám.
Na pristroji smi pracovat jen osoby, jez dosahly 16 let. Vyjimku predstavuje vyuziti mladistvych,Pokud se toto deje behem profesniho vzdelavani za ucelem dosazeni dovednosti pod dohledem skolitele
Pokud mate o zapojeni a obsluze pristroje pochybnosti, obratte se na zákaznicky servis.
Pracovnici obsluhy musi byt dostatečné vyškoleni v použivani, serizovani a obsslze.
Oblast Vyuziti
Kolebková pila na palivové dřívi slouží k pričnému rezání palivového dřívi pri dodržováni vsech technických udajú a bezpečnostnichPokynu.
Kusy dreva, ktere jsou prilis krakte, prilis lehke nebo prilis tenke, nez aby mohly byt zachyceny protihroty v zakladaci kolébce, nesmi byt strojem dale zpraco -vavany.
Stroj se smí používat jen tehdy, když je kompletně smontován.
Dbejte na to, aby se v nebezpečné oblasti nikdo nezdržoval. Minimalni odstup Čini 2 m.
Zbývajíc rizika
Nebezpeci zraneni!
I prs dorzeni vsech prisluchnych predpisu mohou vzniknout pri provozu pily nebezpeci, napr.:
- Nebezeci urazu pro prsty a ruce: Nikdy nedavejte ruce do oblasti piloveho kotouce.
- Odletovani casti obrobku a nastroj u posko - zenych nastroj. Noste chranie oci.
- Emise hluku: Noste bezpodminečné chránice uši.
- Emise dreveného prachu: Noste respirátor.
I pres dodržovani provozniho navodu mohou existo-vat také skrytá zbytková rizika.
Zbytková nebezpeci mohou byt minimalizována, po kud jsou dodržovány bezpečnostní použití v souladu s urcením, jakoz i navod k obsluze.
Expoice prachu je ovlivnena typem zpracovavaneho materialu. Je dulezite pouzivat lokalni odsavani (zachyceniu zdroje) a dobre seridit odsavaci kryty, vodici privky a zachytne zlaby.
Prach vzniknuvsi pri praci je ccasto zdrvi skodlivy a nesmi se dostat do tela. Pouzivejte odavac a navic nods vchodny respirator. Usazeny prac dukladne odstrahte, napr. vysatem.
Používejte pilové kotouče, jež byly zkonstruovány k redukci emitovaného hluku. Stroj a pilový kotouč udržujte v chodu.
K minimalizaci tvorby hluku musi byt nastroj naostren a vsechny prvky k minimalizaci hluku (kryty atd.) radne serizeny.
Chováni v prípadě nouze
Zavedte urazu odpovidajici potrebnou prvni pomoc a vyzvete co mozná nejrychleji kvalifikovanou lékarskou pomoc. Chrante zraneneho préd dalimi urazy a uklidnete jej. Pokud požadujete pomoc, uvedte tyto udaje: 1. Misto nehody, 2. Druh nehody, 3. Počet zraněnychch, 4. Druh zraněni
Připojení Na Sít
Provoz je povolen jen s ochrannym vypinačem proti chybovému proudu (RCD max. chybovy proud 30mA).
Prid uvedenim do provozu musi kompetentni elektrikar zkontrolovat, zda jsouk dispozici pozado - vana elektricka bezpecnosti opatreni. Pritom je tbreba dodrzovat prislu-sné naroński predpisy.
Elektrické zapojeni se provede do zasuvky.
Je t'reba dbát na to, aby byla pripojovaci zasuvka vzdálena od vody a vlhkosti a aby byla zastrčka chráněna preš vlhkosti.
Zkontrolujte napétí. Technické udaje uvedene na ty -povém stitku musi souhlasit s napétim elektrické site. Použiveje vyhradne prodlužovací kabel pripustný pro venkovní použítí se stríkají vodou.
Prid uvedenim pristroje do provozu zkontrolujte,
zda není poskozen elektricky kabel a/nebo zásuvka.
Pri poskození nechte opravit v autorizované dilné.
K yvloučeni nebezpeci urazu musi byt poskozený sitový kabel vyměnen vyrobcem. Zaždnych okol -ností neprovádejte vlastnoruční opravy.
Kabelove spoje oddelujte jen zatazenim za zastrcku. Tahani za kabel by mohlo poskodit kabel i zastrcku, a poté by uz nebyla zarucena elektrická bezpečnost.
GWS 500 HM-2
Podmíky pro specialni pripojeni dre EN 61000-3-11.
Přistroj splné je požadavky EN 61000-3-11 a podlélá podminkám pro specialni pripojeni. To znaměna, ze není pripustné stroj použivat a zapojit na libovolné zvolenych bodech k pripojeni.
Pristroj muze v pripadé nepriznivych pomérû elektrické sîte vyvolat docasné vkyvy napétí.
Jako uživatel musite zajistit - v pripadé nutosti podomluveš podnikem, který vás zásobuje elektrickou energii, - aby pripojovací bod, v němž chcete prístroj provozovat, splnoval vyse zminné pożadavyk.
Symboly
POZOR! VAROVÁNÍ
Pozor! Ke snizeni rizika zranen si prcctete provozni navod.
Pozor!
Před udžbárským a opravárskými prace - mi vypněte sitovou zástrčku!
Při práci se strojem neustále nosit ochranné brýle.
Používejte chránicslschu!
Noste bezpečnostní obuv s ocelovými tužinkami.
Používejte ochranné rukavice!
Noste ochranu dychacich cest.
Pouzivejte jen venku.
Chrante préd vlhkem. Nevystavujte stroj desti.
Nikdy nedávejte ruce do prostoru pilového listu.
Dbejte na to,aby se v nebezpecné oblasti nikdo nezdrzoval.
Vystraha prd rotujicimi soucástmi.
Ruce a nohy nikdy nedávejte do blízkosti rotujćich dìlú.
Vystraha prd nebezpecnym elektrickym napetim
Vystraha předřeznými poraněními
Je povoleno používat jen nastroje, které splnju EN 847-1.
Smer otaceni
Vadne a ebo likvidované elektrické ci elektronické pristroje musi byt odevzdany do prisluśnych sberen.
Prümér piloveho listu
Prümér obroku
Znacka TUV/GS
K provedení je zapotrebiz 2ODB.
Vseobecná bezpečnostni upozorněni pro elektrické náradi
VAROVÁNÍ Prečteši všechny bezpečnostné
pokyny a instrukce. Zanedbani pri dodrzovani varovnchy upozorneni a pokynu mohou mit za nasledek uder elektrickym proudem, pozar a ebo tezká poraneni.
Vsechnavarovnupaozorneniapokynydo budoucnasuchoveje.
Ve varovnch upozornenich pouzity pojem "elektronaradi"se vztahuje na elektronaradi provozovanene na el. siti (se sitovym kabelem) a na elektronaradi provozovanne na akumulatoru (bez sitoveho kabelu).
1) Bezpečnost pracovniho mista
a) Udrzujte Vase pracovn misto ciste a dobre osvétlené. Neporadek nebo neosvétlené pracovni oblasti mohou vest k urazum.
b) Selektronáradim nepracujte v prostředi ohroženémexplozi, kde se nacházeji hořlave kapaliny, plyny nebo prach. Elektronáradí vytváří jiskry, které mohou prach nebo páry zapálit.
c) Děti a jiné osoby udržujte pri použití elektrónárádi daleko od Vaseho pracovniho mista.V pripadé nepozornosti mužete ztratit kontrolu nad náradim.
2) Elektrická bezpečnost
a) Pripojovaci zastrcka elektronaradi musi licovat se zasuvkou. Zastrka nesmi byt zdnym zpusobem upravena. Spolecné s elektronaradim ochrannym uzemnénim nepouzivejte zdne adapterovo zastrcky. Neu pravene zastrky a vchodne zasuvky snizuji riziko uderu elektrickym proudem.
b) Zabrańte kontaktu tela suzménymi povrchy, jako napr. potrubi, topeni, sporaky a chladnicky. Je li Vase telo uzemneno, existuje zvyşene riziko Úderu elektrický proudem.
c) Chrahte stroj prd destem a vlhkem. Vnikutí vody do elektrónárdi zvyšuje nebezpecí uderu elektrickým proudem.
d) Nepoužívejte prívodní kabel mimo určeny účel. Nikdy ho nepoužívejte na nošeni, taháni ani na vytáhnuti elektrického náradi ze zásuvky. Zajistěte, aby se prívodní kabel nedostal do blízkosti horkého tělesa, oleje, ostrych hran ani
do blízkosti pohybujicich se casti. Poškozené nebo spletené kabely zvyšuji riziko Úderu elektrickým proudem.
e) Pokud pracujete s elektrickym náradim venku, pouzijte pouze takové prodlužovaci kabely, ktere jsou vchodné pro venkovni pouziti. Pouziti prodlužovaciho kabelu, jež je vchodný pro pouziti venku, snizuje riziko Úderu elektrickým proudem.
f) Pokud se nelze vyhnout provozu elektronáradí ve vlhkém prostřédi, použijte proudový chranič. Nasazení proudoveho chraniče snizuje riziko Úderu elektrickým proudem.
3) Bezpečnost osob
a) Budte pozorni, davejte pozor na to, co delate a pristupujte k praci s elektronaradim Rozumne. Nepouzivejte zdne elektronaradiPokud jste unaveni nebo pod vivem droq, alkoholu nebo leku. Moment nepozornosti pri pouziti elektronaradi muze vestk vaznym poranenim.
b) Noste osobni ochranné pomücky a vždy ochrane bryle. Noseni osobnich ochrannych pomucek jako jsou respirator, neklouzábezmnostni obuv, ochranna helma nebo chraniče uši, v závislosti na typu a použité elektrického prístroje, snizuje riziko urazu.
c) Zabrań tahodnemu uvedeni do provozu. Ujistete se, ze je elektricky pristroj vypnut drive, nez jej pripojite ke zdroji napajeni a/nebo baterii, zvednete nebo ponesete. Mate li pri noşeni elektrónaradi prst na spinači neboPokud stroj pripojite ke zdroji proudu zapnuty, pak to muze yest k urazum.
d) Než elektrónářadi zapnete, odstrańte serízovác nastroje nebo šroubováky. Klic na matice nebo klic pripojený k otáčivému dílu elektrického nařadi muže věst k poraněni osob.
e) Vyvarujte se abnormániho drženi těla.
Zajistěte si bezpečné postoj a udřžujte vždy rovnováhu. Tim mužete elektronáradi v nečekávanych situácích lépe kontrolovat.
f) Noste vhodný odev. Nenoste siroký odev a šperky. Vlasy, odev a rukavice držte v bezpečné vzdálenosti od pohyblívych cásti. Volny odev, dlouhé vlasy nebo šperky mohou byt zachyceny rotujicimi dily.
g) Lze li namontovat odsavaci ci zachycujici pripravyk, presvedte se, ze jsou pripojeny a spravne pouzity. Pouziti odsavani prachu muze snizit ohrozeni prachem.
4) Svedomite zacházeni a používani elektronáradi
a) Elektrické náradí nepřežujte. Použivejte správné elektrické náradí pro Váš druh práce. S vchodným elektrónáradim budete pracovat v udané oblasti vykonu lápe a bezpečnéji.
b) Nepoužívejte Žádné elektrónáradi, jehož spinač je vadny. Elektrónáradi, které nelze zapnout Čivypnout je nebezpečné a musi se opravit.
c) Zástrčku vytáhněte ze zásuvky a/nebo baterii vyjměte prěd serízovámín prístroje, vyménou
prišušenstvi nebo odložéním pristroje. Toto preventivné opatřné zabraůje neúmyslnému spustěné ručniho elektrického náradí.
d) Uchovávejte nepoužívané elektrické náradi mimo dosah déti. Nenechte elektrické náradi používat osobám, které s nim nejsouseznameny nebo necětly tytoPokyny. Elektronáradí je nebezpečné, je li používano nezkusenymi osobami.
e) Pečujte o elektrické pristroje. Kontrolujte, zda pohyblíve cásti pristroje bezvadné funguji a nevacnou, zda nejsou prasklé ci poskozené tak, ze je negativné ovlivněna funkce elektrického pristroje. Poškozené casti nechte pred použitím pristroje opravit. Mnoho urazu bylo zpúsobeno nedostatečnou udžbou elektrického naradi.
f) Rezné nastroje udrzujte ostré a cîsté. Pečlivi osétrovane rezné nastroje s ostrymi reznymi hranami se mène ypriciui a daiji se lehceij vest.
g) Používejte elektrické nářadi, príslušenství, na-sazovací nastroje apod. podle těchtoPokynú. Respektujte pritom pracovní podmíky a provádenoučinnost. Použiti elektrónáradí pro jiné než určujíci použítí můze věst k nebezpečnám situácím.
5) Servis
a) Nechte Vase elektronáradí opravit pouze kvalifikovaným odborným personálem a pouze s originánními nahradními dily. Tim se zajisti,Že bezpečnost pristroje zústane zachována.
Bezpečnostní poukyny pro kolébkové pily na palivové dríví
Provoz je povolen jen s ochrannym vypinačem proti chybověmu proudu (RCD max. chybový proud 30mA).
Používejte chronice sluchu. Nadměrný hluk můze věst ke ztrátě sluchu.
Pri manipulaci s pilovymi listy a drsnym materialem nods rukavice.
Stroj musi stating behem provozu na vodorovná a rovné zemi a podlaha kolem stroje musi byt rovná, besoine udržovaná a bez odpadú, jako jsou napr. piliny a odřezky.
Zpracovány stoh obrokBka hotove obrobky umistete v blizkosti normalinho pracovište operadora.
Stroj vypněte, jakmile je bez dozoru, a odpojtze ze site.
Pred kazdym uvedenim do provozu zkontrolujte vsechny sroubove a zasuvne spoje, a rovné ochranna zarizeni z hlediska pevnosti a spravného utazení a lehkosti chodu vsech pohyblivych dlú.
Ochranná zářizení, ktera se nacházi na stroji, je striktné zakázáno demontovat, menit, použivat v rozporu s jejich urcením nebo pripevnovat ochranná zářizení jiních vyrobcú.
K cisěntí a udrzbě se musí odstranit následujíci oddělujíci ochranna zařizení: Prídavná pojistka ochrany pilového listu
Po provedeni prác miú byt vsechna ochranná zarizení opět správně nainstalována! Viz popis obrázku.
V pripadé poskození Čerpadla nebo jeho ochrannych zařizení se Čerpadlo nesmí používat. Opotrebené a poskozené díly vyměnte.
Před použitím zkontrolujte, zda nedoslo k poškození prístroje, kabelu, prodlužovaciho kabelu a zastrčky nebo k unavě materílu.
Chyby na stroji vctne ochrnnych zaizeni nebo nozovych hridel musi byt okamzite po jejich odhalen nahlaseny osobe zodpovedne za bezpecnost stroje.
Prid stisknutim zapinace/vypinace se ujistete, zda je pilovy kotouc spravnene namontovan.
Pila se nésmi jiz dale pouzivat,Pokud se kolebka automaticky nevraci do klidove polohy.
Pokud se po vypnuti stroje pilovy kotouc po max. 10 sekundach nezastavi, pila se již nesmí použivat.
Pro zajišěni bezpečnosti práce používejte przypravky jako napr. pritlačné desky, ochranné zařizení, vodici saně atd.
Je striktne zakazano odstrañovat piliny a trísky ze stroje, je-li v chodu.
Je tbrea upustit od odstrañování jakychkoliv odrezku a cásti obrobku z oblasti rezání, je-li stroj v chodu.
Nepoužívejte poškozené nebo deformované pilové listy.
Používejte jen správně naostřné pilové kotouče.
Dodržujte návody výrobcú k použiti, serízeni a opravě pilovych kotoučú.
Pilové kotouče, které neodpovidaj požadavkūm podle tohoto navodu se nésmé použivat.
Přupstné otáčky vlozeného nastroje musí byt minimálne tak vysokte jaku uvedene maximálné otáčky na elektrickém nastroji.
Je povoleno používat jen nastroje, které splñuji EN 847-1.
Náradí se musí prepravovat a přechovávat ve vchodné schránce.
K minimalizaci tvorby hluku musi byt nastroj naostren a vsechny prvky k minimalizaci hluku (kryty atd.) radne serizeny.
Vyměnte opotrebovanou stolní vložku.
Seznamte se s bezpečnými postupy pri Čišěné, udržbě a pravidelném odstražováni pilin a prachu, aby se
snizilo riziko pozaru.
Zajistete,aby pouzita pirquba,jak uvadi vyrobce,byla vchodna pro dany ucel pouziti.
Používejte jen origináni príslušenstvá originalné nahradní dily.
Pri zablokovani stroj okamzite vypnete. Vytihnete zastrku a vyjmete vzpliceny kus dreva.
Zabezpěcte dostatečné obecné nebo mistné osvětlení pracovniho prostoru.
Dbejte na maximáni otáčky uvedené na pilovych listech.
Zkontrolujte, zda jsou oddelujici ochranna zaizenia jina bezpecnostni zaizeni potrebna pro provoz stroje na svem miste, jsou v dobrem provoznim stavu a zda jsou spravné udrzovaná.
Pracovnici obsluhy musi byt dostatečné vyškoleni v použivani, sežrovani a obsslze.
Instalaci a větsí opravy smí provádet pouze SPECIALNé vyškolený personal.
Upozornéni týkajíci se omezení použitá na mistech,
kde muže byt yvsoké riziko požáru.
Přeprava a skladování
Bēhem dopravy zajistit bezpečný postoj a rovnováhu.
Přistroj zajistěte proti odvaleni, pádu nebo prěvrácné
vhodnymi upevnovacími prostředky.
Přistroj skladujte v uzamčeném prostoru, mimo dosah detí.
Likvidace
Obal chrani pristroj prd poskozenim pri dopravc. Obalové materialy jsou zpravidla voleny podle ekologicky prijatehnych hledisek a hledisek nakladani s odpady, a proto jsou recyklovatelné. Vraceni obalu do materialového obehu setri suroviny a snizuje vyskyt opadu. Casti obalu (napr. folie, styropor) mohou byt nebezpecné pro deti.
Nebezpeci udušeni!
Ukladejte casti obalu mimo dosah deti, a co mozná nejrychleji je zlikvidujte.
Udrzba
Prid provadéním jakychkoliv prací na pristroji vždy vytáhněte zástrčku ze zásuvky.
V pripadé nezamyslené aktivace zapinace/vypinace hrozi nebezpeci poraneni.
Pred kazdym provozem provedte vizualni kontrolu.
Pridevs'm bezpecnostni zarizeni, elektricke ovladaci prvky, elektricka vedeni a sroubeni zkontrolujte z hlediska poskozeni a utazenii.
V pripadé poskozeni Čerpadla nebo jeho ochrannych zařizení se Čerpadlo nesmi použivat.
Opravy a prace, nepopsané v toto navodu, smi provest jen kualifikovaný autorizovaný personal.
Je-li pristroj vadny, musi opravu provest vyhradne zakaznicky servis.
Použivejte Jen originálni príslusenstvá originalní nahradní díly. Díly, jejichž vyměna není popsána, dejte vyměnit pouze vyropci.
Stroj, predevsim vetrací sterbiny, udrzujte vzdy v cistote. Vyhoz pilin a/nebo odsávac prachu pravidelné cistete. Na priestroj nikdy nestřikejte vodu!
Jen pravidelné udržovaný a osetřovany pristroj muže byt uspokojivou pomückou. Nedostatečna udžrba a pečecuže věst k nepředvidaným nehodám a urazum.
Pro Čištěné kompresoru a jeho součástí nepoužívejte ěrididla, hořlavé nebo toxické kapaliny.
Vsechny pohyblive casti osetrete ekologickym olejem. Nikdy nepouzivejte tut!
Kulicková loziska hridele pily jsou chráněna proti prachu a tudíž bezúdržbová, tzn. loźiska se nemusi mazat.
V pripadé potreby najdeteseznam nahradnich dilu na internetové strance www.guide.com.
Záruka
Záruční doba cíní 12 měsíců prí prùmyslovém použití, 24 měsíců pro spotřebitele a začiná dne mákupu prístroje.
Záruka se vztahuje vyhradne na nedostatky
zpúsobene vadou materialu nebo vyrobní vadou. Pri
reklamaci v zárucni dobe je tbreba prilozit originálni
doklad o koupi s datem prodeje.
Do záruky nespadá neodborné použiti jako napr.
pretiženi pristroje, použiti nasilí, poskozeni cizim
záshem nebo cizimi predměty. Nedodrženi navodu
k použiti a montázi a normalné opotrebení rovněz
nespadá do záruky.
Dulezite informace pro zákazníka
Upozornujeme, ze vraceni beshem zaručni doby nebo i po zaručni době je tbreba zasadne provest v originím obalu. Timto opatřením se učině zabráni zbytečnému poskozeni pri dopravě a jeho CASTO spornému vyřizení. Přistroj je optimálne chráněn jen v originírním obalu, a tim je zajistěno plynúle zpracováni.
Servis
Máte technické otázky? Reklamaci? Potrebujete nahradni dily nebo navod k obsluze? Na naši domovské strancy www.guide.com Vám v oddílu Servis pomužeme rychle a nebyrokraticky. Prosim pomožte nam pomoci Vám. Aby bylo mozné Vás prístroj v pripadě recklamace identifikovat, potrebujeme seriove cislo, objednaci cislo a rok vyroby. Vsechny tyto udaje najdete na typovém stitku.
Sériové cislo:
Objednaci cislo:
Rok vyroby:
Odstraněni poruchy
| PORUCHA MOZNÁ PRÍCINA DOPORUCENA | NÁPRAVA | |
| Žádná Činnost pri aktivaci zapínač/ vypínače. | Žádný proud Zkontrolovat napájení proudem | |
| Vadný vypínač Nechat vyměnit zapínač/vypínač autorizovaným servisním střediskem. | ||
| Brusný kotouč nefunguje pri plné rychlosti nebo abnormálné zvuky motoru. | Motor prehřátý Upevnovác šrouby prěvodovky | |
| Motor chybný Nechat vyměnit zapínač/vypínač autorizovaným servisním střediskem. | ||
| Brzda pilového listu nezastaví pilový list do 10 sekund. | Pojistka v spínači může být vadné. | Poradte se s kvalifikovaným elektráráměn nebo informujte servis Güde. |
Plan prohlidek a udrzby
| PRAVIDELNÉ UDRŽBOVÉ OBODOBİ | PRED KAZDYM UVEDENÍM DO PROVOZU | DENNÉ TÍDNIÉ | JEDNOU ZA MÉSÍC | ||
| Třisky odstranit | ✓ | ✓ | |||
| Stroj Vycistěte | ✓ | ||||
| Upevnováci šrouby převodovky | Kontrola | ✓ | |||
| Pilový kotouč Kontrola | ✓ | ||||
| Brzda kotoučové pily Kontrola | ✓ |
Technické udaje
| Kolískové pily GWS 700 HM-2 GWS 700 ECO-2 GWS 600 ECO-2 GWS 500 HM-2 | ||||
| Obj. Č. 01718 01722 01723 01725 | ||||
| Menovité napättie / Frekvencia | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 230 V / 50 Hz |
| Menovitätý výkon 5,2 kW, S6/40%* | 5,2 kW, S6/40%* 4,0 kW, S6/40%* 2,6 kW, S6/40%* | |||
| Zaščitni razred F F F F | ||||
| Druh ochrany IP 54 IP 54 IP 54 IP 54 | ||||
| Otáčky naprázdno 1420 min | -1 | 1420 min-1 | 1420 min-1 | 2800 min-1 |
| Priemer piłového listu x priemerediery | 700 mm x 30 mm | 700 mm x 30 mm | 600 mm x 30 mm | 500 mm x 30 mm |
| hrúbka piłového listu | 4,2 mm | 3 mm | 3 mm | 2,8 mm / 3,8 mm |
| Nakládka max. | 50 kg | 50 kg | 50 kg | 50 kg |
| Priemer obrobku | 80 mm - 240 mm | 80 mm - 240 mm | 80 mm - 220 mm | 80 mm - 180 mm |
| Dlžka obrobku | 500 - 1000 mm | 500 - 1000 mm | 500 - 1000 mm | 500 - 1500 mm |
| Rozsírením Kolískové píly | 450 mm | |||
| Šírna Kolískové píly | 750 - 1200 mm | |||
| Hmotnost | 106 kg | 106 kg | 104 kg | 77 kg |
| Udaje o hlučnosti | ||||
| Hladina akustického tlaku LpA | 102 db (A) | 102 db (A) | 102 db (A) | 102 db (A) |
| Nameraná hladina akustickéhovýkonu LwGarantovaná hladina akustického výkonu Lw | 115 dB(A)119 dB(A) | 115 dB(A)119 dB(A) | 115 dB(A)119 dB(A) | 108 dB(A)112 dB(A) |
| 1) Namerané podla EN ISO 3746: 2010, pod zaťažením, nebezpečnost K = 4 dB (A) | ||||
Udané hodnoty su hodnoty emisné a nemusia preto na istom urcitom pracovisku vždy suhlasit. Ak je medzi emisnymi a imisnymi hodnotami sulad, nie je mozné s urcitostou potvrdit, ci dodatočne event. bezpečnostné opatrenia z hladiska hluku su nutné alebo niche. Faktory, ktoré ovplyvnju imisné hodnoty, su závislé od casu učinku hlukového zdroja, vybavenia pracoviska a dalsich priadnych zdrojov hluku na pracovisku napr. pocet strojov v cinnosti a dalsich zdrojov. Povolené hodnoty hluku na pracovisku mozu byt v Jednotlivych státoch odlišné. Tato informácia má pomoc't uživatelovi k lepsiemu odhadu miery ohrozenia hlukom a riziku predcházat.
- S6-40% označuje profil zataženia so 4 min zataženia a 6 min nečinnosti
Čerpadlo použite až po pozornom
prečitani a porozumení navodu na
obsluhu. Oboznámte sa s ovladacimi
prvkami a spravnym pouzitim pristroja. Dodrzujte vsetky bezpečnostnéPokyny uvedene v navode. Spravajte sa zodpovedne voči tretim osobám.
Obsluha je zodpovedná za nehody Či nebezpečenstvo voči tretim osobám.
Pracovnici obsluhy musia byt dostatočne vyškolení na použivanie, nastavovanie a obsluhu.
Použitie podla predpisov
Elektrické zapojenie sa vykoná do zásuvky
Káblóve spoje oddelujte len zatiahnutim za zástrčku.
Tahanie za kabel by mohlo poskodit kabel i zástrčku,
v tom pripadé by už nebola zaručena elektrická bezpečnost.
GWS 500 HM-2
Pozor!
Pred udržbárskymi a opravárskymi práça - mi vypnite sietovú zástrčku!
Pri práci so strojom vždy noste ochranné okuliare.
Noste bezpečnostné obuv s ocelovou vystužou.
Používajte ochranné rukavice!
Noste ochranu dychacich ciest.
Noste ochranny odev.
Používajte len vonku.
Chranit pred vlhkostou. Nevystavujte stroj dazdu.
Nikdy nedávajte ruky do priestoru piloveho lista.
Vystraha pred rotujucimi sučastami.
Ruky a nohy nikdy nedávajte do blízkosti rotujucich dielov.
Vystraha pred nebezpečnám elektrickým napatím
Vystraha pred reznymi poraneniami
1) Bezpečnost na pracovisku
2) Elektrická bezpečnost
a) Zástrčka privodnej snúry ručného elektrického náradia musí pasovat do použitej zásvuky. Zástrčku v ziadnom pripad e nijako nemeće. S
uzemnenym elektrickym náradim nepoužívajte ani ziadne zástrčkové adaptéry. Nezmenene zástrčky a vchodné zásvuky znižuju riziko zásahu elektrickým prudom.
Bezpečnostné poukyny pre kolískové píly na palivové drevo
Prevadzka je povolená len s ochrannym vypinačom proti chybovému prudu (RCD max. chybový prud30 mA).
Je striktne zakázané odstrańovat piliny a triesy zo stroja, ak je v chode.
Je potrebné upustit od odstražovania akychkolvek odrezkov a casti obrobkov z oblasti rezania, ak je stoj v chode.
Nepouživajte poskodené alebo deformované pilové listy.
Pracovnici obsluhy musia byt dostatočne vyškolení na použivanie, nastavovanie a obsluhu.
Instalaciu a vacdse opravy smie vykonavat iba spezialne vyskoleny personal.
Upozornenia tykajuce sa obmedzenia pouzitia na miestach, kde moze byt vysoke riziko poziaru.
Preprava a skladovanie
Zdvihat dopravovat stroj smie len kvalifikovany personal's prislu'snym vyavenim.
Ukladajte ccasti obalov mimo dosahu deti a co najrchychlejsie ich zlikvidujte.
Udrzba
Pred vykonávaním akychkolvek prac na pristroji vždy vytiahnite zástrčku zo zásuvky.
Vsetky pohyblive casti osetrite ekologickym olejom. Nikdy nepouzivaje tut!
Překlad prohlášeni o shode EU
Tínto prohlasujeme my, ze koncepce a konstrukce uvedenych pristroj v provedenich, ktera uvadime do obhu, odpovida prislusnym zakladnim požadavkum smernic EU na bezpečnost a hygenu. V pripadé změny pristroje, ktera s nami nebyla konzultována, ztráctoho prohlaseni svou platnost.
