NÁVOD K OBSLUZE Klimatronic Freeze 7.000+ SUNTEC

• Nikdy neopravujte zariadenie sami seba, ak je to nutné opravy, prosím, kontaktujte svojho predajcu.

• Nikdy neopravujte zariadenie sami seba, ak je to nutné opravy, prosím, kontaktujte svojho predajcu.

2. Na čistenie nepoužívajte benzín ani iné chemikálie.

3. Naviňte kábel a upevnite ho na jeho držiaku.

6. Vyberte batérie z diaľkového ovládania a bezpečne ich uložte.

Drenážna hadica 4 gumené zátky

• Bez dokladu o nákupe nebude zo zásady prevedená bezplatná oprava či výmena.

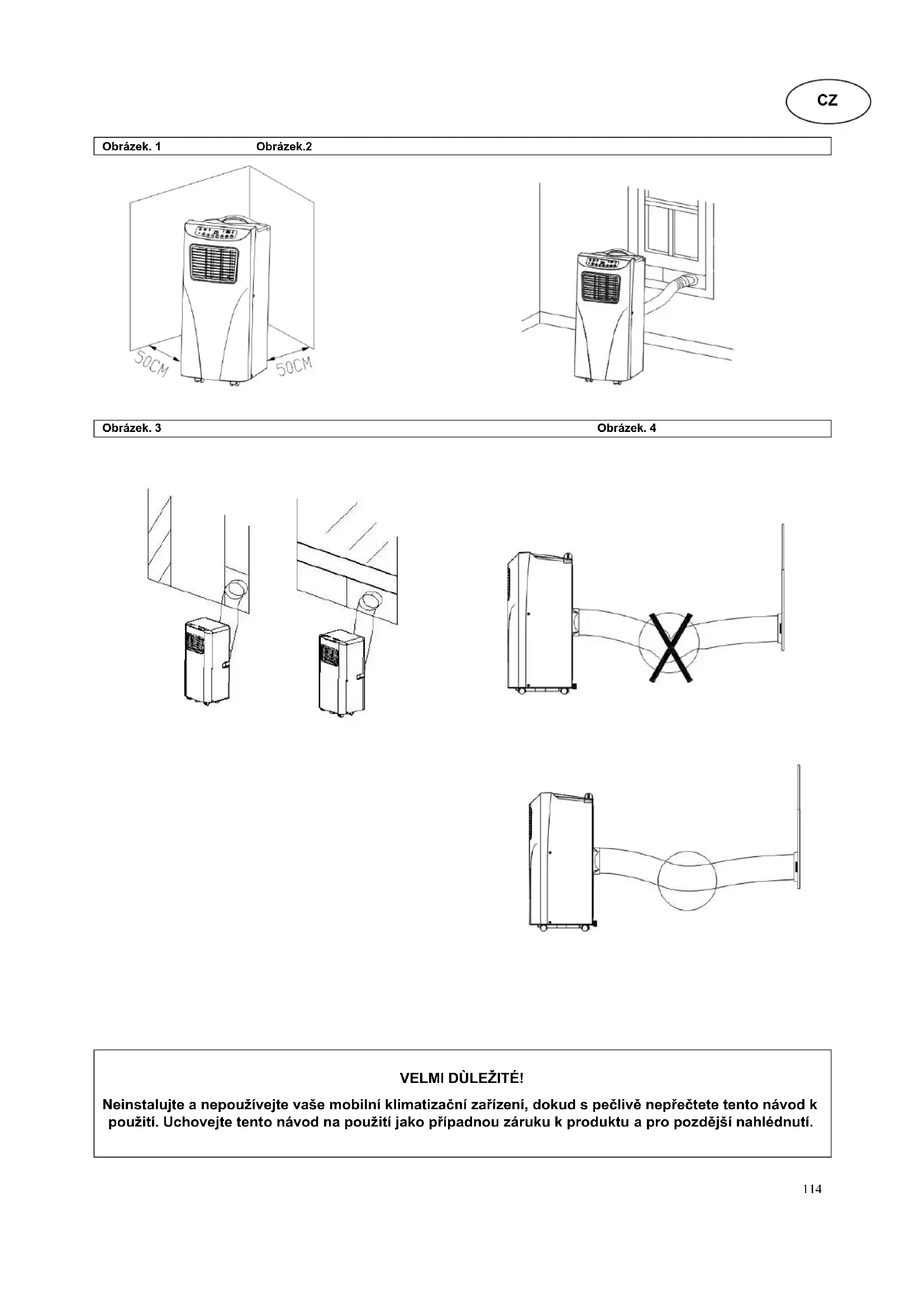

Obrázek. 1 Obrázek.2

Obrázek. 3 Obrázek. 4

VELMI DÙLEŽITÉ! Neinstalujte a nepoužívejte vaše mobilní klimatizační zařízení, dokud s pečlivě nepřečtete tento návod k použití. Uchovejte tento návod na použití jako případnou záruku k produktu a pro pozdější nahlédnutí.

Děkujeme vám za koupi tohoto přístroje značky Suntec Wellness. Před uvedením přístroje do provozu si prosím pečlivě přečtete tento návod k použití. Uchovejte jej pro pozdější použití. Upozornění! Toto zařízení může být používáno dětmi od 8 roků a osobami se sníženými fyzickými, senzorickými nebo duševními schopnostmi, nebo osobami bez zkušeností a/nebo s chybějícími znalostmi, pokud budou pod odpovídajícím dozorem nebo získají poučení k používání tohoto zařízení a chápou nebezpečí plynoucí z jeho provozu. Děti si nesmí hrát s tímto přístrojem. Děti nesmí provádět bez dozoru čištění a uživatelskou údržbu přístroje. Dětem do 3 let věku bez stálého dozoru je nutno zabránit v přístupu k přístroji. Děti starší 3 let a mladší 8 let věku smějí přístroj zapínat a vypínat za předpokladu, že je přístroj umístěn nebo nainstalován v jeho normální provozní poloze, že byly děti poučeny ohledně bezpečného používání přístroje, že jsou pod dohledem, a že pochopily možná nebezpečí. Děti starší 3 let a mladší 8 let věku nesmějí přístroj zapojovat do zásuvky, nastavovat a čistit jej či provádět jeho údržbu.

• Přístroj je určen pouze pro použití uvnitř.

• Přístroj neprovozujte, jestliže síťový kabel, zástrčka nebo přístroj samý vykazují poškození.

• Zařízení nesmí být připojeno k vadné zásuvce. Před uvedením do provozu dbejte na to, aby byl přístroj správně nainstalován.

• Neprovozujte zařízení v blízkosti otevřeného ohnì.

• Nevystavujte zaøízení pøímému sluneènímu záøení

• Přístroj vypněte dříve, než vytáhněte síťovou116 zástrčku.

• Síťovou zástrčku vytáhněte ze zásuvky dříve, než budete přistroj čistit, přemísťovat, nebo pokud jej nebudete používat po delší dobu.

• Přístroj čistěte pouze způsobem popsaným v tomto návodu.

• Přístroj je nutno připojit k dokonale uzemněné zásuvce (220-240VAC, 50 Hz).

• Přístroj nesmí být používán bez dozoru. Přístroj vypněte, i když místnost opouštíte jen na krátkou dobu.

• Chcete-li přerušit přívod napětí, netahejte za kabel, ale za zástrčku.

• Neprovozujte zařízení v prostředí, kde mùže dojít k rozstříknutí oleje nebo vody.

• Přístroj neprovozujte v blízkosti vany, sprchy, bazénu nebo v prádelně.

• Nikdy nestrkejte prsty, tužky nebo jiné předměty, když stráž když je připojen napájecí konektor, a to zejména při běhu.

• Klimatizační zařízení je nutné skladovat a transportovat vždy vestoje.V případě pochyb vyčkejte aspoň 24 hodin, než klimatizační zařízení znovu zapnete.

• Zajistěte, aby nebyl blokován otvor pro vstup a výstup vzduchu.

• Používejte zařízení výhradně na horizontálním povrchu.

• Abyste se vyhnuli poškozením přístroje, používejte pouze výrobcem nabízené náhradní díly a díly příslušenství.

• Nikdy nepoužívejte zástrčku ze zásuvky jako vypínač117 pro spuštění a vypnutí klimatizační jednotky. Použijte dodaný POWER vypínač umístěný na ovládacím panelu.

• Dbejte na to, aby byl síťový kabel správně uzemněn.

• Aby se předcházelo nebezpečí, musí být poškozený síťový kabel vyměněn výrobcem, jeho zákaznickým servisem či podobně kvalifikovaným pracovníkem.

• Nepoužívejte prosím rozdvojky a prodlužovací kabely.

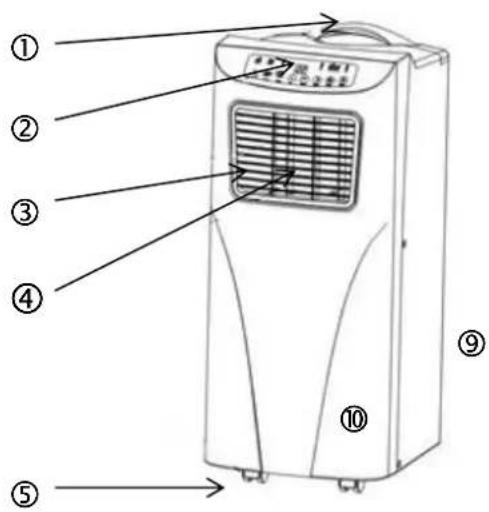

Označení náhradních dílů/komponent

1 držadlo 6 horní mřížka filtru 2 ovládací panel 7 otvor odvětrávací hadice 3 výstup vzduchu 8 držák elektrického kabelu 4 ventilátor 9 spodní mřížka filtru 5 kolečka 10 pryžová zátka 11 kryt pryžové zátky

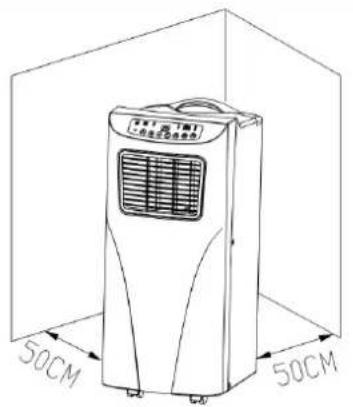

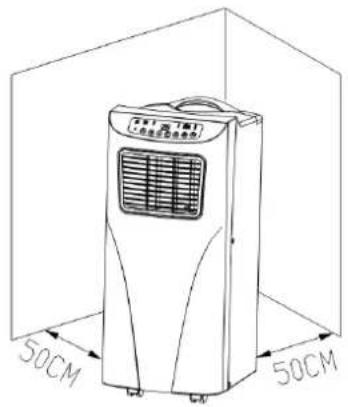

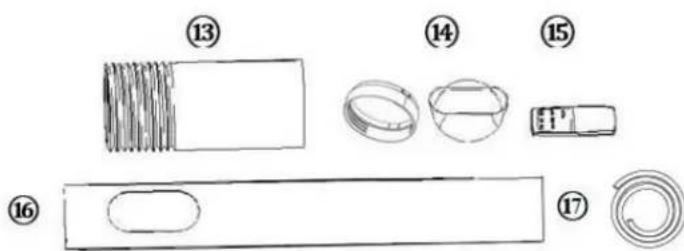

13 odvětrávací hadice 14 adaptér odvětrávací hadice 15 dálkové ovládání 16 okenní adaptér 17 Drenážní trubice118 Instalace Přístroj by měl stát na podlaze ve vzdálenosti 50 cm od ostatních objektů, protože tyto mohou silně ovlivňovat jeho výkon (obr. 1). Upozornění：Před použitím tohoto zařízení byste jej měli nechat stát alespoň 24 hodin ve vzpřímené poloze. Přístrojem lze bez problému pohybovat mezi místnostmi, respektujte však následující pokyny. Instalace odvětrávací hadice, obr. 2 a 3

1) Zařízení prosím umístěte do blízkosti zásuvky.

2) Na jeden konec odvětrávací hadice připevněte adaptér.

3) Druhý konec odvětrávací hadice připevněte do příslušného otvoru na zadní straně přístroje.

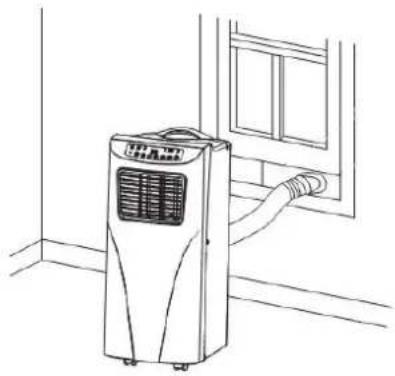

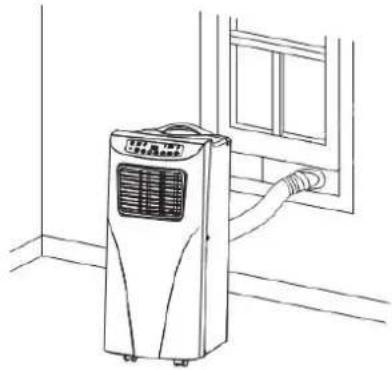

4) Do okna připevněte okenní adaptér. Adaptér odvětrávací hadice zastrčte do otvoru okenního adaptéru.

5) Zastrčte síťovou zástrčku do zásuvky (220-240VAC, 50 Hz).

Možné chyby při instalaci

• Abyste předešli poškození přístroje, dbejte na to, aby nebyl blokován jeho výstup vzduchu.

• Odvětrávací hadice nesmí být zlomená (obr. 4). Ovládací panel ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲

1 ZAP/VYP 11 indikátor vysoké rychlosti ventilátoru 2 režim 12 indikátor nízké rychlosti ventilátoru 3 režim spánku 13 indikátor timeru (časovače) 4 snížení teploty 14 displej 5 zvýšení teploty 15 indikátor režimu spánku 6 timer (časovač) 16 indikátor režimu chlazení 7 ventilátor 17 indikátor režimu odvlhčování 8 přijímač dálkového ovládání 18 indikátor režimu ventilátoru 9 indikátor stavu naplnění zásobníku vody 19 indikátor napětí119 10 indikátor kompresoru

1. ZAP/VYP: Stiskem tohoto tlačítka přístroj zapínáte, příp. vypínáte. Při zapnutí se přístroj automaticky nachází

v režimu chlazení s nízkou rychlostí ventilátoru.

2. REŽIM Po zapnutí přístroje stiskněte tlačítko režimu pro volbu mezi režimem chlazení, odvlhčování nebo

3. VENTILÁTOR: Po zapnutí přístroje stiskněte toto tlačítko a nastavte požadovanou rychlost otáčení

4. TEPLOTA - / TEPLOTA +: Přístroj nastavte do režimu chlazení a pomocí těchto tlačítek nastavte

požadovanou teplotu v místnosti (16-31°C).

5. REŽIM SPÁNKU: Přístroj nastavte do režimu chlazení a stiskněte toto tlačítko, abyste aktivovali, příp.

deaktivovali režim spánku.

6. TIMER: Přístroj zapněte nebo nechejte v pohotovostním režimu a stiskněte toto tlačítko, abyste mohli nastavit

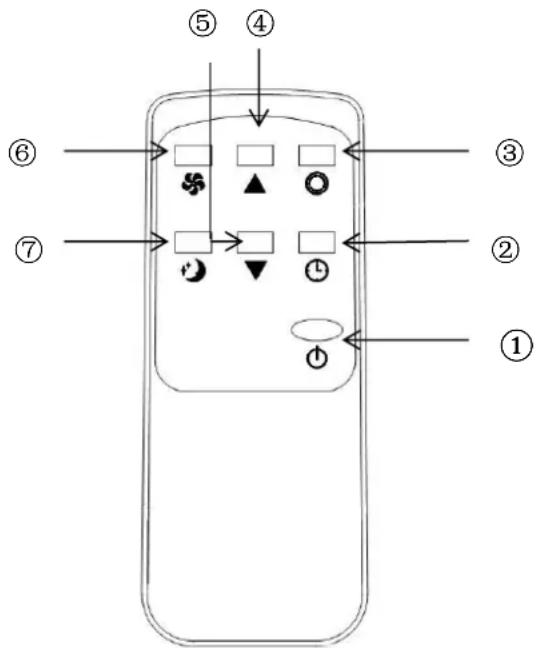

timer (časovač). Požadovanou dobu zapnutí, příp. vypnutí můžete nastavit tlačítky ▲a ▼ (1h - 24h). Dálkové ovládání

Popis funkcí Režim chlazení

• Při zapnutí je přístroj automaticky uváděn do chodu s určenými nastaveními: Režim chlazení, 22 °C, nízká rychlost ventilátoru.

• Pro nastavení režimu chlazení stiskněte tlačítko MODE (REŽIM), svítí indikátor režimu chlazení.

• Pro nastavení teploty (16 °C - 31 °C) stiskněte tlačítka ▲nebo ▼.

• Pro nastavení rychlosti ventilátoru stiskněte tlačítko VENTILÁTOR (vysoká nebo nízká). Režim ventilátoru

• Pro nastavení režimu ventilátoru stiskněte tlačítko MODE (REŽIM), svítí indikátor režimu ventilátoru.

• Pro nastavení rychlosti ventilátoru stiskněte tlačítko VENTILÁTOR (vysoká nebo nízká).

• Teplotu a režim spánku nelze nastavit. Timer (časovač)

• V pohotovostním režimu stiskněte tlačítko TIMER, abyste mohli nastavit čas zapnutí. Svítí indikátor timeru.

• Při zapnutém přístroji stiskněte tlačítko TIMER, abyste mohli nastavit čas vypnutí. Zhasne indikátor timeru.120 Režim odvlhčování

• Pro nastavení režimu odvlhčování stiskněte tlačítko MODE (REŽIM), svítí indikátor režimu odvlhčování.

• Teplotu a režim spánku nelze nastavit, rychlost otáčení ventilátoru zůstává automaticky nízká. Režim spánku

• Stiskněte tlačítko REŽIM SPÁNKU, rychlost otáčení ventilátoru zůstává automaticky nízká.

• Při aktivaci režimu spánku za provozu zařízení v režimu chlazení se teplota o hodinu později zvýší o 1 °C, o dvě hodiny později o další 1 °C a poté zůstane konstantní.

• Režim spánku nelze nastavit při režimech odvlhčování a ventilátoru. Je-li plný zásobník vody, přístroj se přepne do pohotovostního režimu, nastavení jsou zrušena a režim spánku je deaktivován. Ochrana kompresoru

• Kompresor vyžaduje rozběhovou fázi a naběhne tři minuty po zapnutí/novém spuštění zařízení. DŮLEŽITÉ: Vypuštění zásobníku na vodu Přístroj disponuje automatickým systémem odpařování vody. Kondenzační voda je používána ke chlazení kondenzátoru, což nejen zvyšuje chladicí výkon, ale i spoří energii.

• Jakmile je zásobník na vodu plný, na displeji se rozsvítí "W.F.", automaticky se zapne pohotovostní režim, zazní výstražný zvukový signál a dojde k zablokování funkce všech tlačítek, dokud není vyprázdněn zásobník na vodu.

• Pro vypuštění zásobníku vody odstraňte vypouštěcí zátku na spodní straně přístroje a vodu nechejte vytéci do nějaké nádoby.

• Přístroj vypněte a vytáhněte síťovou zástrčku. Po novém spuštění bude přístroj zcela normálně fungovat.

Před čištěním zařízení nebo filtru ověřte, že je zařízení vypnuté a odpojené ze sítì.

• K čištění zařízení nepoužívejte benzín nebo jiné chemikálie.

• Nepřidržujte zařízení pod tekoucí vodou a/nebo jej neponořujte pod vodu.

- Filtr by měl být očištěn od prachu každých 14 dní, aby byl zajištěn bezchybný chod. - Vyjmutí Otevřete mřížku a vyjměte filtr. - Čištění Filtr čistěte mírně teplou vodou a před opětovným použitím ho nechte uschnout. Nevystavujte filtr slunci. - Vložení Vložte filtr zpět do mřížky a zavřete kryt.

2. Čištění vnějšího krytu zařízení

Přístroj čistěte vlažnou vodou, popř. jemným čistícím prostředkem a použijte měkký hadřík. Uložení

1. Síťovou zástrčku přístroje vytáhněte ze zásuvky a vyprázdněte zásobník na vodu nebo vodu vypusťte lehkým

nakloněním přístroje. Poté zařízení uveďte do provozního stavu. Stiskněte tlačítko Fan (ventilátor) a ponechte je stisknuté pod dobu 5 sekund, až přístroj přepne na nízké otáčky ventilátoru. V tomto režimu přístroj ponechejte půl dne, až vedení vyschne. Vnitřní jednotka tak může vyschnout a nebude plesnivět.

2. Přístroj vypněte a vytáhněte síťovou zástrčku.

3. Naviňte kabel a upevněte jej na jeho držáku.

4. Z přístroje demontujte odvětrávací hadici a bezpečně ji uložte.

5. Přístroj umístěte do plastového obalu a uložte jej na suché místo.

6. Vyjměte baterie z dálkového ovládání a bezpečně je uložte.

Chybová hlášení Chybové hlášení Příčina Řešení

nespustí po aktivaci tlačítka POWER Ne energie Zasuňte zástrčku do zásuvky a zapněte přístroj Nádoba na vodu je plná, svítí varovné kontrolky Vyprázdněte nádrž na vodu.121

2. Přístroj se stále

znovu zapíná. Okna a dveře jsou otevřené, další zdroje tepla v místnosti (vede ke kolísání teploty). Zavřete všechna okna a dveře, odstraňte zdroj tepla. Přímé sluneční paprsky Přístroj umístěte do stínu nebo zatáhněte závěsy. Odvětrávací hadice není připojena nebo je blokována Připojte nebo vyčistěte odvětrávací hadici. Blokovaný přívod vzduchu Pročistěte ucpané místo.

3. Zařízení je příliš

hlučné Klidný chod přístroje může být ovlivněn ventilátorem a kompresorem. Dodatečně klidný chod stroje negativně ovlivňuje nerovná plocha (např. koberec na podlaze). Ujistěte se, že byl přístroj umístěn na rovnou podlahu.

Aktivována funkce tepelné ochrany. Přístroj prosím vypněte a znovu jej zapněte po 3 Minutách.

Náhradní díly a dodání příslušenství (rychlejší a pohodlnější dodání) Náhradní díly a příslušenství vašeho zařízení FREEZE můžete objednat u místního prodejce. Na našich webových stránkách www.suntec-wellness.de navíc naleznete další informace k jednotlivému příslušenství a informace o našem rychlém a pohodlném dodání náhradních dílù. Najdete zde také podrobnější informace o vašem zařízení FREEZE (Knapo. často kladené otázky, seznamy náhradních dílù, dokumenty ke stažení atd.). Název EAN Popis Nákres funkce Air-Block Klima-Sail

Pro všechny typy oken a dveří, univerzálně použitelná plachta. Podobně jako u sítě proti hmyzu se plachta upevní pomocí lepicího pásku a ovládá se pomocí zdrhovadla. Okno nebo dveře lze kdykoliv zavřít.

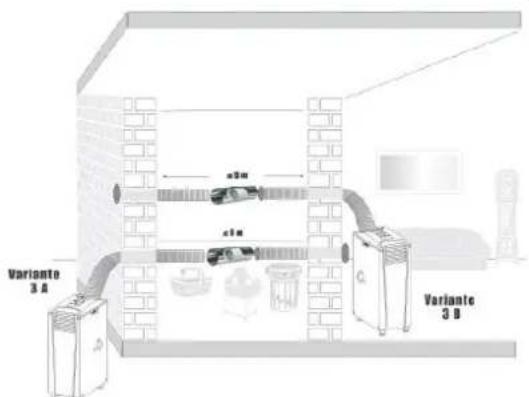

Světová novinka, díky které můžete klimatizovat téměř každou část domu bez ohledu na to, kde klimatizační zařízení stojí. Odvzdušňovací hadici můžete pomocí speciálního propojovacího prvku prodloužit o 5 metrů.122

Odvětrávací trubice Adaptér přístroje Adaptér pro hadicovou koncovku Okenní lišta Drenážní trubice

Drenážní trubice 4 pryžové zátky

Pro případ reklamace

• Záruka na přístroj poskytovaná společností Suntec Wellness GmbH činí 24 měsíců a začíná datem nákupu (účtenka).

• Záruka zaniká při nesprávné manipulaci se zařízením.

• Záruka se nevztahuje na závady dílů podléhajících rychlému opotřebení, spotřební materiál, jakož i čištění, údržbu nebo výměnu uvedených dílů; provádí se na Vaše náklady.

• V případě uplatňování nároku vyplývajícího ze záruky přineste prosím přístroj k Vašemu prodejci v původním obalu a s dokladem o koupi. Pro aktuální a pohodlné nahlášení služby prosím navštivte naši webovou stránku www.suntec-wellness.de a dozvíte se více.

• K prokázání záruky slouží doklad o nákupu. Bez dokladu o nákupu nebude provedena bezplatná oprava či výměna.

• Všechny závady přístroje nebo příslušenství způsobené vadami materiálu nebo při výrobě budou odstraněny cestou bezplatné opravy nebo, podle našeho uvážení, výměny přístroje. Záruční servis nestanovuje prodloužení záruky ani právo na vznik nové.

• Poškození dílů příslušenství nevede automaticky k bezplatné výměně celého přístroje. V těchto případech kontaktujte Vašeho specializovaného prodejce. Rozbití skla nebo dílů z plastické hmoty je vždy zpoplatněno.

• Po uplynutí záruky mohou specializovaný prodejce nebo servis provádět opravy na Vaše náklady. EU Prohlášení o shodě Přístroj odpovídá zásadním požadavkům Evropské unie na zdraví a bezpečnost. EU Prohlášení o shodě je základem pro označení CE tohoto přístroje. S vydáním tohoto návodu k obsluze pozbývají svou platnost všechny dosavadní návody k obsluze. SUNTEC, SUNTEC Wellness, KLIMATRONIC a logo slunce jsou registrované známky. © 2019/03 SUNTEC WELLNESS GMBH. Smernice ERP U této vysoce kvalitní mobilní jednokanálové klimatizační jednotky se dle nařízení a směrnice Evropské unie, zejména nové směrnice ERP 626/2011 jedná o "lokální klimatizační zařízení". Chladici medium (CE) N 842/2006: Toto klimatizační zařízení obsahuje chladicí médium R410A. Množství chladicího média však činí méně než 1 kg a nachází se v uzavřeném chladicím oběhu. Chladicí médium sice nevykazuje žádný potenciál v degradaci ozónem, je ale podle Kjótského protokolu tzv. skleníkovým plynem a může tak přispívat ke123 globálnímu oteplování, pokud se dostane do atmosféry. Proto pouze školení technici s certifikátem pro chladicí média smějí provádět plnění, příp. vyprazdňování. Vaše klimatizační zařízení Suntec nemusí být doplňováno při řádném používání a nepoškozeném oběhu chladicího média. Freeze 7000+: R410A (HFC32: 50%, HFC125: 50%), GWP: 2088, 390g = 0,81432t CO2e Freeze 9000+: R410A (HFC32: 50%, HFC125: 50%), GWP: 2088, 370g = 0,77256t CO2e Pokyny k ochraně životního prostředí Tento produkt nelze po skončení jeho životnosti zařadit do běžného domovního odpadu, je nutné ho odvézt na sběrné místo pro recyklaci elektrických a elektronických přístrojů. Na to poukazuje i symbol na produktu, v návodu k použití nebo na obalu. Suroviny jsou dle svého označení znovu použitelné. Díky opětovnému použití, recyklaci surovin nebo jiným formám recyklace starých zařízení významně přispíváte k ochraně životního prostředí. Na sběrné místo se zeptejte na příslušném městském úřadě. Odpovědnost je pro všechny tiskové chyby a opomenutí vyloučeny.

Záruční listina Za tento přístroj neseme záruku po dobu 24 měsíců! Zavazujeme se k tomu, že během 24měsíční záruční doby bude Váš přístroj zdarma opraven, případně poskytneme Vašemu prodejci zdarma náhradní díly, a to pokud došlo k selhání v důsledku chyb ve výrobě nebo materiálových vad. Další nároky vůči nám jsou vyloučeny. Neneseme odpovědnost za škody způsobené vyšší mocí, nesprávným použitím, nedodržením pokynů, opotřebením v důsledku častého používání nebo při přepravě. Tato záruční listina je platná pouze spolu s platnou účtenkou. V případě potřeby údržby přineste prosím zakoupený výrobek Vašemu prodejci. Název výrobku: Sériové číslo: Jméno kupujícího: Datum nákupu: Razítko a podpis prodejce:

Výrobce: Suntec Wellness GmbH Holzstraße 2 40221 Düsseldorf Německo156
