| Typ výrobku | Kleště na nýtovací matice |
| Značka | Parkside |
| Model | HG06145 |
| Hmotnost | 900 g |
| Délka | 340 mm |
| Maximální pracovní zdvih | 9 mm |
| Maximální efektivní pracovní zdvih | 7 mm |
| Podporované tloušťky materiálu | M5: 0,5-2,5 mm; M6: 0,5-3,0 mm; M8/M10/M12: 0,5-3,5 mm |
| Průměry otvorů pro nýtování | M5: 7-7,5 mm (plech) / 8 mm (trubky); M6: 9-9,5 / 10; M8: 11-11,5 / 12; M10: 13-13,5 / 14; M12: 15-15,5 / 16 |
| Obsah balení | 1 kleště na nýtovací matice, 1 upínací klíč, 150 matic (M5-M12) |
| Použití podle určení | Vkládání nýtovacích matic do plechů a trubek |
| Čištění | Suché čištění kartáčem |
| Údržba | Naolejovat pohyblivé části olejem na šicí stroje |
| Skladování | Na čistém a suchém místě |
| Likvidace | Obal recyklovatelný, výrobek recyklovatelný (tříděný sběr) |
| Poprodejní servis Francie | 0800 919270, owim@lidl.fr |
| Poprodejní servis Belgie | 070 270 171 (0,15 EUR/min), owim@lidl.be |
| Dostupné jazyky | FR, CS, DE, EN, NL, PL, SK |
| Včetně příslušenství | Upínací klíč, matice (30 ks od každé velikosti M5-M12) |
| Počet včetně matic | 150 (30 ks na velikost od M5 do M12) |
Často kladené otázky - HG06145 PARKSIDE
Dotazy uživatelů ohledně HG06145 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Ruční nářadí ve formátu PDF zdarma! Najděte svůj návod HG06145 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HG06145 značky PARKSIDE.
NÁVOD K OBSLUZE HG06145 PARKSIDE
Pokyny pro obsluhu a bezpečnostní pokyny
IAN 333568_1910
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 42
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 49
Legenda použitých piktogramů ...... Strana 43
Úvod.... Strana 43
Použití ke stanovenému účelu.... Strana 43
Popis dílů ...... Strana 44
Technická data.... Strana 44
Obsah dodávky ...... Strana 44
Bezpečnostní upozornění...... Strana 44
Příprava ...... Strana 45
Výměna nýtovacího trnu.... Strana 46
Obsluha ...... Strana 47
Odstraňování poruch...... Strana 47
Čištění, péče a skladování...... Strana 48
Zlikvidování...... Strana 48
Servis Strana 48
| Legenda použitých piktogramů | |||
 | Přečtěte si návod k použití! |  | Nosit ochranné rukavice |
 | Respektujte výstražné a bezpečnostní pokyny! |  | Nosit ochranné brýle |
 | Nebezpečí ohrožení života a nehody malých i velkých dětí! |  | Obal a přístroj likvidujte ekologicky! |
Kleště na maticové nýty s příslušenstvím
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si pozorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsa-ným způsobem a pouze pro uvedené oblasti použití. Uschovejte si tento návod na bezpečném místě. Všechny podklady vydejte při předání výrobku i třetí osobě.
- Použití ke stanovenému účelu
Výrobek slouží k vytvoření slepého otvoru zanýtováním matic, např. pro kovové trubky nebo plechy. Výrobek je určen pouze k soukromému použití v uvedeném rozsahu použití, není určen k výdělečné činnosti.

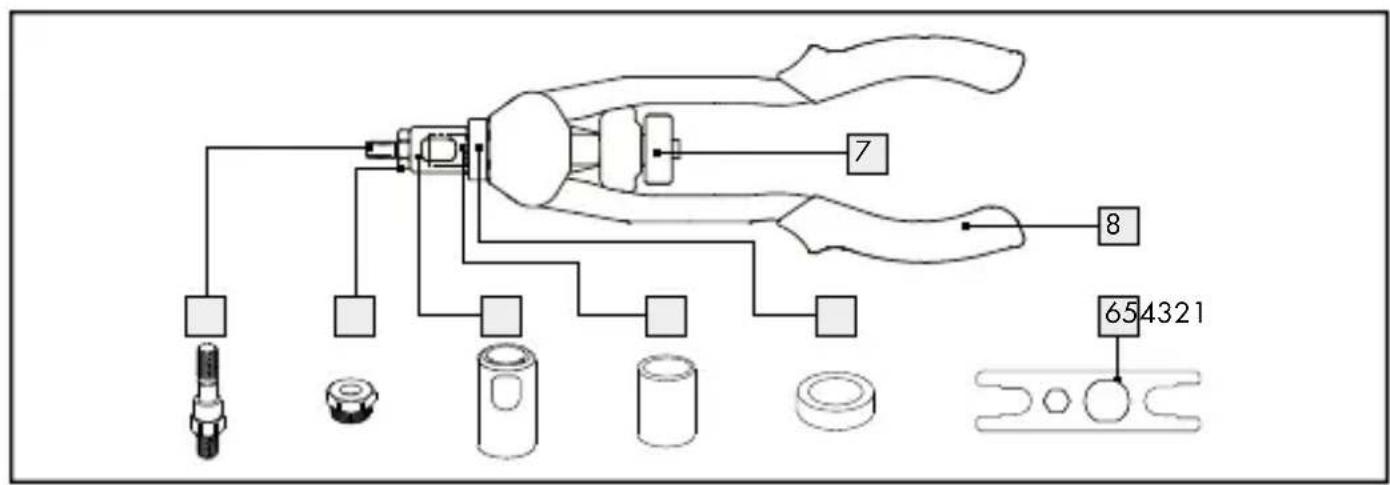

Popis dílů
1 Nýtovací trn (12 mm)
2 Nos (18 mm)
3 Pouzdro (15 mm)
4 Kluzné pouzdro
5 Seřizovací matice
6 Upínací klíč
7 Regulátor
8 Rukojeť
•Technickádata
Hmotnost: 900 g
Délka: 340 mm
Max. pracovní zdvih: 9 mm
Max. efektivní pracovní zdvih: 7 mm
Tloušťka nýtovací desky (technické požadavky):
M5 je vhodný pro tloušťku 0,5 až 2,5 mm
M6 je vhodný pro tloušťku 0,5 až 3,0 mm
M8 / M10 / M12 je vhodný pro tloušťku 0,5 až 3,5 mm
Obsah dodávky
1 kleště na nýtovací matice
1 upínací klíč
30maticM5
30maticM6
30maticM8
30maticM10
30maticM12
1 návod k obsluze
Bezpečnostní upozornění
VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ÚRAZU
PRO MALÉ I VELKÉ DĚTI! Nenechávejte děti nikdy bez dohledu s obalovým materiálem.
Hrozí nebezpečí udušení obalovým materiálem. Děti často podceňují nebezpečí. Držte obalový materiál neustále mimo dosah dětí. Tento výrobek není hračka.
- Bud’te vždy pozorní, dbejte na to, co děláte a pracujte pozorně. Nepoužívejte výrobek, jestliže jste unaveni nebo pod vlivem drog, alkoholu a léků. Už krátký okamžik nepozornosti při použití výrobku může vést k závažným poraněním.
- Používejte jen nepoškozený výrobek v bezvadném stavu. Poškozený výrobek se může při použití zlomit a způsobit úraz.
Držte výrobek při montáži a výměně nástavců vždy jen jednou rukou a vždy jen za rukojetě (viz obr. B). Držte druhou ruku mimo dosah výrobku. V blízkosti mechanizmu kleští se můžete zranit zhmožděním.
- Příprava
Vysvětlení použití upínacího klíče 6 (viz obr. A).
Výměna nýtovacího trnu
□ Vyberte požadovanou velikost nýtovacího trnu 1.
□Povoltenos 2 upínacím klíčem 6. Otáčejte přitom upínacím klíčem 6 proti směru hodinových ručiček (viz obr. B).
Povolte seřizovací matídi jejím šroubováním proti směru hodinových ručiček (viz obr. C).
Povolte pouzdr3 upínacím klíčem 6. Otáčejte přitom upínacím klíčem 6 proti směru hodinových ručiček (viz obr. D).
Zatáhněte kluzné pouzdré zpět a pevně je podržte (viz obr. E).
Uvolněte vybraný nýtovací trh upínacím klíčem 6. Otáčejte upínacím klíčem 6 proti směru hodinových ručiček (viz obr. F).
Povolte nýtovací trh jeho otáčením proti směru hodinových ručiček (viz obr. G).
□ Vyberte požadovanou velikost nýtovacího trnu 1.
□ Našroubujte nýtovací trn 1 v jiné požadované velikosti jeho otáčením ve směru hodinových ručiček (viz obr. H).
Zatáhněte kluzné pouzdro 4 zpět a pevně je podržte. Upevněte nýtovací trn 1 upínacím klíčem 6. Otáčejte přitom upínacím klíčem 6 ve směru hodinových ručiček (viz obr. I).
☐Otáčejtepouzdro 3 upínacím klíčem 6 ve směru hodinových ručiček (viz obr. J).
☐ Utáhněte seřizovací matici 5 jejím šroubováním proti ve hodinových ručiček (viz obr. K).
Aretujtenos 2 upínacím klíčem 6. Otáčejte přitom upínacím klíčem 6 ve směru hodinových ručiček (viz obr. L).
- Obsluha
| Velikostimatic | Použitelné velikosti materiálů (mm) | Průměr nýtovaného otvoru (mm) |
| M5 | 0,5-2,5 7-7,5 (plech) | /8,0 (trubka) |
| M6 | 0,5-3,0 9-9,5 (plech) | /10,0 (trubka) |
| M8 | 0,5-3,5 | 11-11,5 (plech) / 12,0 (trubka) |
| M10 | 0,5-3,5 | 13-13,5 (plech) / 14,0 (trubka) |
| M12 | 0,5-3,5 | 15-15,5 (plech) / 16,0 (trubka) |
☐ Otevřeterukojeti (viz obr. M). 8 a umístěte nýtovací matici na nýtovací trn 1
□ Nasad'te nýtovací matici po vložení do nýtovaného otvoru (viz obr. N).
□Zavřeterukojeti 8 tak, abyste matice zajistili (viz obr. O).
☐ Otáčejteregulátorem 7 proti směru hodinových ručiček, tím odstraníte nýtovací kleště (viz obr. P).
- Odstraňování poruch
☐ Otevřeterukojeti 8 (viz obr. Q).
□Povoltenos 2 upínacím klíčem 6. Otáčejte upínacím klíčem 6 proti směru hodinových ručiček (viz obr. R).
□ Zatáhněte kluzné pouzdro 4 zpět a pevně je podržte (viz obr. S).
☐ Otáčejte nýtovací kleště proti směru hodinových ručiček a odstraňte je (viz obr. T).
Umístěte upínací klíc na nýtovací trn 1 a otáčejte jím proti směru hodinových ručiček tak, abyste odstranili nýtovací trn 1 (viz obr. U).
- Čištění, péče a skladování
Výrobek skladujte suchý a čistý.
Čistěte výrobek nasucho štětcem.
Ošetřujte pohyblivé díly olejem na šicí stroje.
●Zlikvidování
Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
Servis
cz Servis Česká republika
Tel.: 800 143 873
E-Mail: owim@lidl.cz
Technické údaje ...... Strana 51
Obsah dodávky ...... Strana 51
Bezpečnostné upozornenia.... Strana 51
Príprava ...... Strana 53
Čistenie, údržba a skladovanie ...... Strana 55
Likvidácia.... Strana 55
Servis Strana 56
max. pracovný zdvih: 9 mm
1 návod na používanie
- Čistenie, údržba a skladovanie
Výrobok vždy skladujte v čistom a suchom stave.
Výrobok čistite v suchom stave pomocou štetca.
informací · Stay informácií: 04 / 2020
