Typ produktu	Nýtovací kliešť
Značka	Parkside
Model	HG06145
Hmotnosť	900 g
Dĺžka	340 mm
Maximálny pracovný zdvih	9 mm
Maximálny efektívny pracovný zdvih	7 mm
Podporované hrúbky materiálu	M5: 0,5-2,5 mm; M6: 0,5-3,0 mm; M8/M10/M12: 0,5-3,5 mm
Priemery otvorov na nýtovanie	M5: 7-7,5 mm (plech) / 8 mm (rúry); M6: 9-9,5 / 10; M8: 11-11,5 / 12; M10: 13-13,5 / 14; M12: 15-15,5 / 16
Obsah balenia	1 nýtovací kliešť, 1 upínací kľúč, 150 matíc (M5-M12)
Správne použitie	Vkladanie nýtovacích matíc do plechov a rúr
Čistenie	Suché čistenie kefkou
Údržba	Naolejovať pohyblivé časti olejom na šijacie stroje
Skladovanie	Na čistom a suchom mieste
Likvidácia	Obal recyklovateľný, produkt recyklovateľný (triedený zber)
Zákaznícky servis Francúzsko	0800 919270, [e-mail]
Zákaznícky servis Belgicko	070 270 171 (0,15 EUR/min), [e-mail]
Dostupné jazyky	FR, CS, DE, EN, NL, PL, SK
Zahrnuté príslušenstvo	Upínací kľúč, matice (30 od každej veľkosti M5-M12)
Počet zahrnutých matíc	150 (30 na veľkosť od M5 do M12)

Často kladené otázky - HG06145 PARKSIDE

Ako vymeniť nýtovací tŕň na Parkside HG06145?

Na výmenu tŕňa najskôr uvoľnite hrot pomocou upínacieho kľúča, potom nastavovaciu maticu a objímku. Zatiahnite posuvné puzdro, uvoľnite tŕň kľúčom, odskrutkujte ho, potom naskrutkujte nový tŕň a utiahnite v opačnom poradí.

Aké matice sú súčasťou súpravy HG06145?

Súprava obsahuje 30 matíc od každej veľkosti: M5, M6, M8, M10 a M12, celkovo 150 matíc.

Ako používať nýtovací kliešť na matice?

Otvorte rameno, umiestnite maticu na tŕň, vložte do otvoru, potom zatvorte rameno na zacvaknutie. Otočte regulátor proti smeru hodinových ručičiek na odstránenie kliešťa.

Čo robiť, ak sa kliešť na matice zasekne alebo nepracuje správne?

Otvorte rameno, uvoľnite hrot a zatiahnite posuvné puzdro. Otočte kliešť proti smeru hodinových ručičiek na jeho odstránenie. V prípade potreby použite upínací kľúč na odstránenie tŕňa.

Ako udržiavať kliešť Parkside HG06145?

Náradie čistite nasucho kefkou. Naolejujte pohyblivé časti olejom na šijacie stroje na zabezpečenie správneho fungovania. Skladujte na čistom a suchom mieste.

Aké hrúbky materiálu sú kompatibilné s maticami M5, M6, M8, M10, M12?

Pre M5: 0,5-2,5 mm; M6: 0,5-3,0 mm; M8/M10/M12: 0,5-3,5 mm.

Ako nastaviť regulátor na kliešťovi?

Regulátor sa otáča proti smeru hodinových ručičiek na odstránenie kliešťa po nýtovaní. Nepoužíva sa na nastavenie sily.

Môžem použiť kliešť HG06145 na rúry?

Áno, náradie je určené na plechy a rúry. Odporúčané priemery otvorov pre rúry sú o niečo väčšie (pozri tabuľku v návode).

Aké sú čísla zákazníckeho servisu pre Francúzsko a Belgicko?

Francúzsko: 0800 919270, email: [e-mail]. Belgicko: 070 270 171 (0,15 EUR/min), email: [e-mail].

Ako čistiť nýtovací kliešť na matice?

Použite kefku na suché čistenie. Nepoužívajte vodu ani agresívne rozpúšťadlá. Po čistení naneste olej na šijacie stroje na pohyblivé časti.

NÁVOD NA OBSLUHU HG06145 PARKSIDE

Legenda použitých piktogramov ...... Strana 50

Úvod.... Strana 50

Používanie v súlade s určeným účelom ...... Strana 50

Popis častí...... Strana 51

Výmena nitovacieho tríňa.... Strana 53

Obsluha ...... Strana 54

Odstraňovanie porúch...... Strana 55

Legenda použitých piktogramov
	Prečítajte si návod na používanie!		Noste ochranné rukavice
	Rešpektujte výstražné a bezpečnostné upozornenia!		Noste ochranné okuliare
	Nebezpečenstvo ohrozenia života a nebezpečenstvo nehody pre malé i staršie deti!		Obal a zariadenie ekologicky zlikvidujte!

Kliešte na nitovacie matice s príslušenstvom

Úvod

Blahoželáme Vám ku kúpe Vášho nového výrobku. Kúpou ste sa rozhodli pre vysoko kvalitný produkt. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom. Za týmto účelom

si pozorne prečítajte nasledujúci návod na obsluhu a bezpečnostné pokyny. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. Tento návod uschovajte na bezpečnom mieste. Ak výrobok odovzdáte d'alšej osobe, priložte k nemu aj všetky podklady.

- Používanie v súlade s určeným účelom

Výrobok slúži na vytvorenie zapusteného otvoru zanitovaním matíc, napr. pre kovové rúry alebo plechy. Výrobok je určený iba pre súk-romnú oblast' nasadenia, nie na priemyselné používanie, a je určený výhradne pre uvedené oblasti nasadenia.

Popis častí

1 Nitovací třň (12 mm)
2 Nos (18 mm)
3 Zásuvka (15 mm)
4 Posuvné puzdro

5 Nastavovacia matica
6 Kl'úč pre klieštinové upínače
7 Regulátor
8 Hmat

• Technické údaje

Hmotnost': 900 g

Dížka: 340 mm

max. efektívny pracovný zdvih: 7 mm

Hrúbka nitovacej dosky (aplikačné požiadavky):

M5 vhodné pre hrúbku 0,5 až 2,5 mm

M6 vhodné pre hrúbku 0,5 až 3,0 mm

M8 / M10 / M12 vhodné pre hrúbku 0,5 až 3,5 mm

Obsah dodávky

1 nitovacie kliešte pre matice

1 kl'úč pre klieštinové upínače

30 matíc M5

30 matíc M6

30 matíc M8

30 matíc M10

30 matíc M12

Bezpečnostné upozornenia

VAROVANIE! NEBEZPEČEN- STVO OHROZENIA ŽIVOTA A

NEBEZPEČENSTVO NEHODY PRE MALÉ

I STARŠIE DETI! Nikdy nenechávajte deti

bez dozoru s obalovým materiálom. Existuje nebezpečenstvo zadusenia obalovým materiálom. Deti často podceňujú nebezpečenstvá. Obalový materiál držte vždy mimo dosahu detí. Tento výrobok nie je určený na hranie.

• Bud'te vždy sústredený, dávajte pozor na to, čo robíte, a k práci pristupujte s rozvahou. Produkt nepoužívajte, ak ste unavený alebo pod vplyvom drog, alkoholu alebo liekov. Jediný moment nepozornosti pri používaní produktu môže viest' k závažným poraneniam.
• Používajte produkt iba ak je bezproblémovo uspôsobený a nepoškodený. Poškodený produkt by sa pri používaní mohol zlomiť a viest’ k poraneniam.
  Držte produkt pri montáži a výmene nadstavcov vždy iba jednou rukou a vždy iba na rukovätiach (pozri obr. B). Druhú ruku držte vzdialenú od produktu. V blízkosti kliešťového mechanizmu by ste si mohli spôsobit' pomliaždeniny.

- Príprava

Vysvetlenie pre používanie klúča pre klieštinové upínače 6 (pozri obr. A).

• Výmena nitovacieho trňa

□ Vyberte želanú vel'kosť nitovacieho tríňa 1.

Uvol'nitenos 2 s kl'účom pre klieštinové upínače 6. Zatočte preto kl'úč pre klieštinové upínače 6 proti smeru hodinových ručičiek (pozri obr. B).

Uvol'nite nastavovaciu matić 50 tak, že ju otáčate proti smeru hodinových ručičiek (pozri obr. C).

☐ Uvol'nite zásuvku 3 s kl'účom pre klieštinové upínače 6. Zatočte preto kl'úč pre klieštinové upínače 6 proti smeru hodinových ručičiek (pozri obr. D).

Potiahnite posuvné puzdrá naspát a držte ho pevne (pozri obr. E).

Uvol'nite zvolený nitovací trň s klúčom pre klieštinové upínače 6. Zatočte preto klúč pre klieštinové upínače 6 proti smeru hodinových ručičiek (pozri obr. F).

Uvol'nite nitovací trň jeho otáčaním proti smeru hodinových ručičiek (pozri obr. G).

□ Vyberte želanú vel'kosť nitovacieho tríňa 1.

Prišróbujte nitovací trím v inej, želanej veľkosti jeho otáčaním v smere hodinových ručičiek (pozri obr. H).

Potiahnite posuvné puzdro 4 naspät a držte ho pevne. Upevnite nitovací trň 1 s klúčom pre klieštinové upínače 6. Zatočte preto klúč pre klieštinové upínače 6 v smere hodinových ručičiek (pozri obr. I).

Zatočte preto zásuvk3 klúčom pre klieštinové upínače 6 v smere hodinových ručičiek (pozri obr. J).

□ Pevne utiahnite nastavovaciu maticu 5 tak, že ju otáčate v smere hodinových ručičiek (pozri obr. K).

Aretujte nos kl'účom pre klieštinové upínače 6 Zatočte preto kl'úč pre klieštinové upínače 6 v smere hodinových ručičiek (pozri obr. L).

- Obsluha

Vel'kostimatic	Použitel'né hrúbky materiálu (mm)	Priemer otvoru na nitovanie (mm)
M5	0,5-2,5 7-7,5 (plech) / 8,0 (rúry)
M6	0,5-3,0 9-9,5 (plech) / 10,0 (rúry)
M8	0,5-3,5 11-11,5 (plech) / 12,0 (rúry)
M10	0,5-3,5 13-13,5 (plech) / 14,0 (rúry)
M12	0,5-3,5 15-15,5 (plech) / 16,0 (rúry)

☐ Otvortehmat 8 a nitovaciu maticu pripevnite na nitovací trň 1 (pozri obr. M).
Po vložení nitovaciu matice vložte do otvoru, ktorý má byť nitovaný (pozri obr. N).

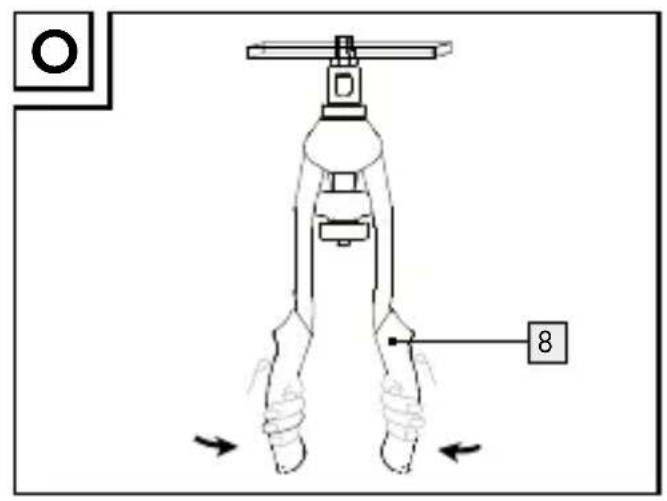

Zatvortehmat 8, aby matica zaklapla (pozri obr. O).
Otočteregulátor 7 proti smeru hodinových ručičiek, aby ste odstránili nitovacie kliešte (pozri obr. P).

- Odstraňovanie porúch

Otvorte hm8 (pozri obr. Q).

□Uvol'nitenos 2 s kl'účom pre klieštinové upínače 6. Zatočte preto kl'úč pre klieštinové upínače 6 proti smeru hodinových ručičiek (pozri obr. R).

Potiahnite posuvné puzdro 4 naspät' a držte ho pevne (pozri obr. S).

Otočte nitovacie kliešte proti smeru hodinových ručičiek a odstráňte ich (pozri obr. T).

Nasad'te kl'úč pre klieštinové upínače na nitovací trín 1 a otáčajte proti smeru hodinových ručičiek, aby ste odstránili nitovací trín 1 (pozri obr. U).

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdat na miestnych recyklačných zberných miestach.

O možnostiach likvidácie opotrebovaného výrobku sa môžete informovať na Vašej obecnej alebo mestskej správ

Servis

SK ServisSlovensko

Tel.: [phone]

E-pošta: [e-mail]
