NÁVOD K OBSLUZE Puzzi 81 C Kärcher

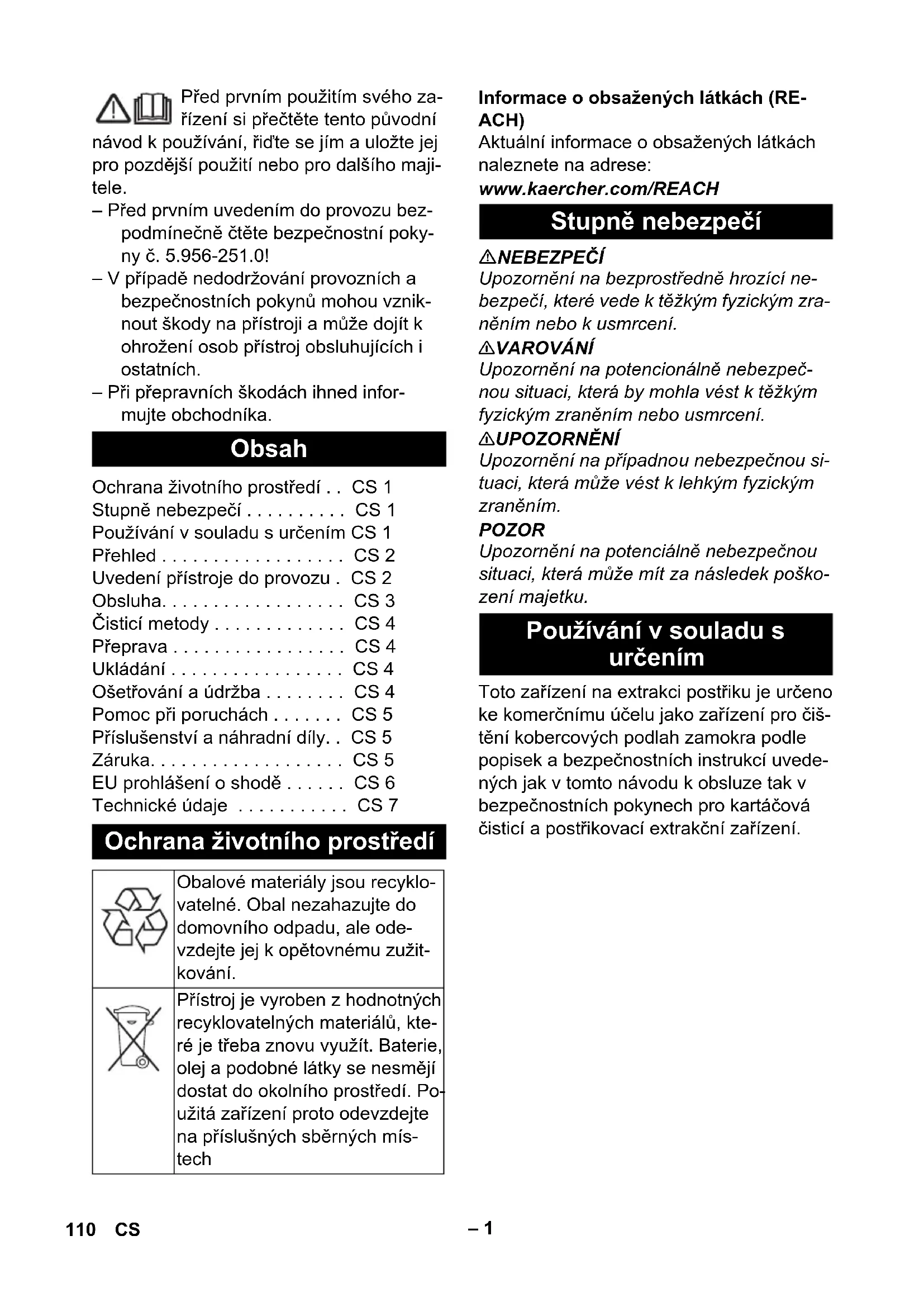

Alkatrész szám Kábelhos- szúság EU 6.647-263.0 7,5 m GB 6.647-264.0 7,5 m CH 6.647-265.0 7,5 m 109HU– 1 Před prvním použitím svého za- řízení si přečtěte tento původní návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího maji- tele. – Před prvním uvedením do provozu bez- podmínečně čtěte bezpečnostní poky- ny č. 5.956-251.0! – V případě nedodržování provozních a bezpečnostních pokynů mohou vznik- nout škody na přístroji a může dojít k ohrožení osob přístroj obsluhujících i ostatních. – Při přepravních škodách ihned infor- mujte obchodníka. Informace o obsažených látkách (RE- ACH) Aktuální informace o obsažených látkách naleznete na adrese: www.kaercher.com/REACH NEBEZPEČÍ Upozornění na bezprostředně hrozící ne- bezpečí, které vede k těžkým fyzickým zra- něním nebo k usmrcení. 몇 VAROVÁNÍ Upozornění na potencionálně nebezpeč- nou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení. 몇 UPOZORNĚNÍ Upozornění na případnou nebezpečnou si- tuaci, která může vést k lehkým fyzickým zraněním. POZOR Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poško- zení majetku. Toto zařízení na extrakci postřiku je určeno ke komerčnímu účelu jako zařízení pro čiš- tění kobercových podlah zamokra podle popisek a bezpečnostních instrukcí uvede- ných jak v tomto návodu k obsluze tak v bezpečnostních pokynech pro kartáčová čisticí a postřikovací extrakční zařízení. Obsah Ochrana životního prostředí . . CS 1 Stupně nebezpečí . . . . . . . . . . CS 1 Používání v souladu s určením CS 1 Přehled . . . . . . . . . . . . . . . . . . CS 2 Uvedení přístroje do provozu . CS 2 Obsluha. . . . . . . . . . . . . . . . . . CS 3 Čisticí metody . . . . . . . . . . . . . CS 4 Přeprava . . . . . . . . . . . . . . . . . CS 4 Ukládání . . . . . . . . . . . . . . . . . CS 4 Ošetřování a údržba . . . . . . . . CS 4 Pomoc při poruchách . . . . . . . CS 5 Příslušenství a náhradní díly. . CS 5 Záruka. . . . . . . . . . . . . . . . . . . CS 5 EU prohlášení o shodě . . . . . . CS 6 Technické údaje . . . . . . . . . . . CS 7 Ochrana životního prostředí Obalové materiály jsou recyklo- vatelné. Obal nezahazujte do domovního odpadu, ale ode- vzdejte jej k opětovnému zužit- kování. Přístroj je vyroben z hodnotných recyklovatelných materiálů, kte- ré je třeba znovu využít. Baterie, olej a podobné látky se nesmějí dostat do okolního prostředí. Po- užitá zařízení proto odevzdejte na příslušných sběrných mís- tech Stupně nebezpečí Používání v souladu s určením 110 CS– 2 ilustrace 1 Připojte postřikovací/sací hadici k za- hnuté násadě, Připojte postřikovací/sací hadici k pří- stroji 2 Připravte čistící směs, Naplnění zásobníku na čerstvou vodu 3 Volba druhu provozu 4 Čištění 5 Vyprázdnění nádrže na čerstvou vodu 6 Vyprázdněte zásobník na znečištěnou vodu 7 Naplňte nádrž na vodu (bez mycího prostředku), Vypláchněte přístroj 8 Vyčistěte sítko na zbytky vláken, Čištění síta na čistou vodu 9 Nechte přístroj vyschnout ilustrace 1 ruční hubice na čištění polštářů 2 hák stříkací / sací hadice 3 Držák na příslušenství 4 Sít'ový kabel 5 Stručný návod 6 spínač stříkání 7 spínač sání 8 Síto čisté vody 9 Plášt' 10 typový štítek 11 Řídicí válec 12 Přípojka pro stříkací hadici 13 Koncovka sací hadice 14 Tryskový náústek 15 Převlečná matice 16 Kryt 17 Nádrž na čistou vodu 18 Držadlo na přenášení přístroje 19 Násadka 20 Páka na koleni 21 Stříkací hadice 22 Sací hadice 23 stříkací / sací hadice 24 nádoba na odpadní vodu, vyjímatelná 25 Držadlo na přenášení nádrže na zne- čištěnou vodu 26 Těsnění na víku 27 Sítko na vlákna Před každým uvedením do provozu zkontrolujte, zda nejsou síťový kabel, prodlužovací kabel a hadice poškozené. Spojte zahnutou násadu se sací trub- kou a převlečnou matici na zahnuté ná- sadě utáhněte rukou. Sací hadici nasaďte na přípojku sací hadice. Spojku postřikovací hadice nasaďte na přípojku na přístroji pro ni určenou a za- jistěte ji. Sací hadici spojte se zahnutou nása- dou. Spojte objímku stříkací hadice s odboč- kou a zajistěte. NEBEZPEČÍ Nebezpečí úrazu, nebezpečí poškození. Je třeba se řídit pokyny, které jsou přikládány k čisticím prostředkům. V čisté nádobě smíchejte čerstvou vodu s čisticím prostředkem (koncentraci vol- te v souladu s údaji platnými pro čisticí prostředek). Rozpusťte čisticí prostředek ve vodě. Upozornění: Teplá voda (maximálně 50 °C) zvyšuje čisticí účinek. Zkontrolujte tepelnou odolnost plochy, kterou chcete čistit. Upozornění: Z důvodu ochrany životního prostředí používejte čisticí prostředky úsporně. Nalejte čisticí roztok do nádrže na čers- tvou vodu. Hladina kapaliny nesmí pře- kročit značku „MAX“. Přehled Stručný návod Prvky přístroje Uvedení přístroje do provozu Montáž příslušenství Příprava čistící směsi Naplňte zásobník na čerstvou vodu 111CS– 3 Upozornění: Čistíte-li celopodlahový ko- berec, který byl dříve šamponován, tvoří se v nádobě na odpadní vodu pěna. Tvorbě pěny může být zabráněno přidáním odpě- ňovače. Přidejte odpěňovač (speciální příslu- šenství) do nádrže na znečištěnou vo- du. Zasuňte sít'ovou zástrčku do zásuvky. Stiskněte tlačítko sání a zapněte sací turbínu. Stiskněte tlačítko stříkání pro zapnutí postřikovacího čerpadla. POZOR Nebezpečí poškození. Před použitím zaří- zení vyzkoušejte předmět určený k čištění na nenápadném místě, pokud jde o stálost jeho barev a odolnost vůči vodě. Chcete-li nastříkat čisticí prostředek, stiskněte páčku na násadě. Plochu určenou k očištění přejíždějte v překrývajících se drahách. Přitom hubi- ci tahejte směrem vzad (nestrkejte do ní). Při výměně násad lze ruční násadu za- sunout do držáku na příslušenství. Vypněte spínač stříkání a spínač sání. Vytáhněte zástrčku ze sítě. Jakmile se nádrž na odpadní vodu napl- ní, vypněte spínač sání a spínač stříká- ní. Sejměte víko. Nádrž na odpadní vodu vyjměte ze za- řízení a vyprázdněte. Vypněte přístroj. Krátce stiskněte páčku na koleni, čímž snížíte tlak. Oddělte koleno od stříkací / sací hadice. Zavěste sací hadici do nádrže na čers- tvou vodu. Stiskněte tlačítko sání a zapněte sací turbínu. Vysajte z nádrže na čerstvou vodu veš- kerý obsah a zařízení vypněte. Sejměte víko. Nádrž na odpadní vodu vyjměte ze za- řízení a vyprázdněte. Zahnutou násadu (s ruční násadou) spojte se sací hadicí. Spojte objímku stříkací hadice s odboč- kou a zajistěte. Nádrž na čerstvou vodu naplňte cca 2 l vody z vodovodu. Nepřidávejte žádný čisticí prostře- dek. Stiskněte tlačítko stříkání pro zapnutí postřikovacího čerpadla. Přidržte ruční násadu nad odpadem. Stiskněte páčku na koleni a zařízení 1 až 2 minuty proplachujte. Vypněte přístroj. Vypláchněte přístroj. Vyprázdněte nádobu na znečištěnou vodu a vyčistěte pod tekoucí vodou. Vyprázdněte zásobník na čerstvou vo- du. Vnější část přístroje vyčistěte vlhkým hadrem. Abyste předešli obtížnému zápachu v případě delší odstávky odstraňte ze za- řízení veškerou vodu. Nechte přístroj dostatečně vyschnout: Sejměte víko nebo jej posuňte do stra- ny. Odpěňovač Obsluha Zapnutí přístroje Čištění přístroje Vypnutí zařízení Vyprázdněte zásobník na znečištěnou vodu Vyprázdnění nádrže na čerstvou vodu Vyplachování přístroje Po každém použití 112 CS– 4 ilustrace Napájecí kabel navinout kolem rukojeti a víka přístroje. Přístroj uložte v suché místnosti a za- bezpečte jej proti používání nepovola- nými osobami. Nastříkejte a odsajte čisticí prostředek v jednom pracovním kroku. Upozornění: Pokud budete opakovat vy- sávání bez postřiku, zkrátí se tak doba schnutí. Naneste čisticí prostředek při vypnuté odsávací turbíně a nechte působit 10 až 15 minut. Plochu čistěte jako při běžném znečiš- tění. V zájmu dalšího zlepšení výsledku čiš- tění očistěte plochu v případě potřeby ještě jednou čistou teplou vodou. V případě citlivých látek zmírněte dáv- kování čisticího prostředku a postřikujte plochu ze vzdálenosti cca. 200 mm. Následně pouze vysajte. – Silně znečištěná místa postříkejte pře- dem a nechte čisticí prostředek působit 5 až 10 minut. – Vždy pracujte ze světla do stínu (od okna ke dveřím). – Vždy pracujte z očištěné plochy smě- rem k neočištěné. – Čím choulostivější je povrchová vrstva (orientální či berberský koberec, čalou- nění), tím slabší koncentraci čisticího prostředku použijte. – Celopodlahový koberec s jutovým ru- bem se může při práci namokro srazit a barvy mohou vyblednout. – Dlouhovlasé koberce po čištění v mok- rém stavu vykartáčujte ve směru vlasu (např. vlasovým smetákem nebo kartá- čem). – Impregnace pomocí Care Texu RM 762 provedená po čištění namokro zabrání rychlému opětnému znečištění textilní povrchové vrstvy. – Abyste předešli vzniku vytlačených míst nebo rezavých skvrn, začněte po vyčiš- těné ploše chodit nebo na ni stavte ná- bytek až po uschnutí. Pro další informace si vyžádejte informační list výrobku a bezpečnostní list EU přísluš- ného čisticího prostředku. 몇 UPOZORNĚNÍ Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě. ilustrace Vložte postřikovací/sací hadici do háku. Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlo- pení podle platných předpisů. 몇 UPOZORNĚNÍ Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění. Toto zařízení smí být uskladněno pouze v uzavřených prostorách. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem. Před každou prací na zařízení vždy zaříze- ní vypněte a vytáhněte síťovou zástrčku. Uložení přístroje Čisticí metody Normální znečištění Silné znečištění nebo skvrny Čištění čalounění Tipy ohledně čištění Čisticí prostředky Čištění koberců a polštá-

RM 760 prášek RM 760 tablety RM 764 kapalný Odpěňování RM 761 Impregnace koberců RM 762 Přeprava Ukládání Ošetřování a údržba 113CS– 5 Sejměte víko. Nádrž na odpadní vodu vyjměte ze za- řízení. Pravidelně čistěte síto na zbytky vláken pomocí kartáče. Odšroubovat síto na čistou vodou. Pravidelně čistěte síto na čistou vodou pod tekoucí vodou. Odšroubujte převlečné matice. Vyčistěte výstup hubice. NEBEZPEČÍ – Nebezpečí úrazu elektrickým proudem. Před každou prací na zařízení vždy za- řízení vypněte a vytáhněte síťovou zá- strčku. – Elektrické díky dávejte kontrolovat a opravovat pouze do autorizovaného zá- kaznického servisu. Zkontrolovat zásuvku a zajištění napá- jení. Zkontrolovat napájecí kabel a zástrčku zařízení. Přístroj zapněte. naplňte nádrž na čerstvou vodu Zkontrolujte spojky na postřikovací ha- dici, zda jsou správně usazeny. Vyčistěte nebo vyměňte ústí trysky. Vyčistěte síto v nádrži na čerstvou vo- du. Postřikovací čerpadlo je vadné, vyhle- dejte zákaznický servis. Vyčistěte výstup hubice. Zkontrolujte, zda víko správně sedí Vyčistěte těsnění víka a dosedací plo- chu na zařízení. Vyčistěte sítko na vlákna. Zkontrolujte, zda není ucpaná sací ha- dice, v případě potřeby ji vyčistěte. nádrže na čerstvou vodu. Přidejte odpěňovač (speciální příslu- šenství) do nádrže na znečištěnou vo- du. Pokud poruchu nelze odstranit, musí přístroj zkontrolovat zákaznická služba. Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje. Informace o příslušenství a náhradních dí- lech naleznete na adrese www.kaercher.com. V každé zemi platí záruční podmínky vyda- né příslušnou distribuční společností. Pří- padné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní záva- dy. V případě uplatňování nároku na záru- ku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům. Čištění sítka na vlákna Čištění síta na čistou vodu Čištění trysky Pomoc při poruchách Zařízení nefunguje z hubice nevychází voda Stříkací paprsek je jednostranný Nedostatečný sací výkon Postřikovací čerpadlo je hlučné Silné pěnění v nádobě na znečištěnou vodu Oddělení služeb zákazníkům Příslušenství a náhradní díly Záruka 114 CS– 6 Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním poža- davkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji prove- dených změnách, které nebyly námi od- souhlaseny, pozbývá toto prohlášení svou platnost. Podepsaní jednají v pověření a s plnou mocí jednatelství Osoba zplnomocněná sestavením doku- mentace: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2016/01/01 EU prohlášení o shodě Výrobek: Postřikovací přístroj Typ: 1.100-xxx Příslušné směrnice EU: 2006/42/ES (+2009/127/ES) 2014/30/EU 2011/65/EU Použité harmonizační normy EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–68 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Použité národní normy

CEO Head of Approbation 115CS– 7 Technické údaje Puzzi 8/1 C Napětí sítě V 220-240 Frekvence Hz 1~ 50-60 Ochrana -- IPX4 Ochranná třída II Výkon motoru dmychadla (max) W 1380 jmenovitý výkon motoru dmychadla W 1200 Množství vzduchu (max.) l/s 61 Podtlak (max.) kPa (mbar) 23 (230) Výkon čerpadla postřiku W 40 Tlak postřiku MPa 0,1 Tlak postřiku (max.) MPa 0,3 Množství postřiku l/min 1 Teplota čisticího roztoku (max.) °C 50 Objem nádoby na čerstvou vodu l 8 Objem nádoby na znečištěnou vodu l 7 Délka x Šířka x Výška mm 575 x 330 x 445 Typická provozní hmotnost kg 9,8 Okolní teplota (max.) °C +40 Zjištěné hodnoty dle EN 60335-2-68 Hladina akustického tlaku L

0,2 Síťový kabel H05VV-F 2x1,0 mm
