NÁVOD K OBSLUZE 150340 BARTSCHER

1.1 Informace týkající se návodu k obsluze .............................................................. 200

1.2 Bezpečnostní pokyny ......................................................................................... 201

1.3 Používání v souladu s určením .......................................................................... 206

3. Přeprava, balení a skladování .............................................................................. 208

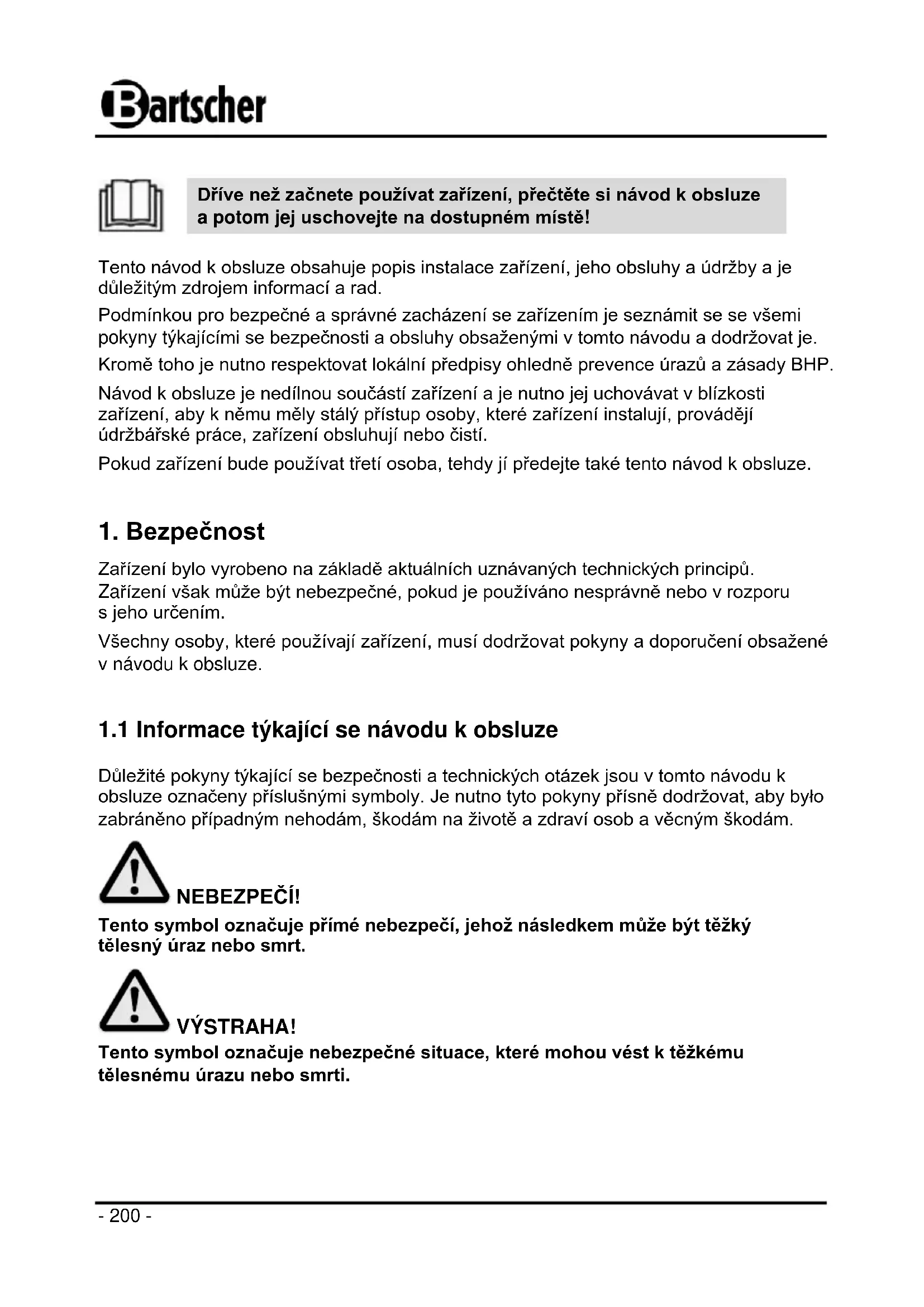

Dříve než začnete používat zařízení, přečtěte si návod k obsluze a potom jej uschovejte na dostupném místě!

Tento návod k obsluze obsahuje popis instalace zařízení, jeho obsluhy a údržby a je důležitým zdrojem informací a rad. Podmínkou pro bezpečné a správné zacházení se zařízením je seznámit se se všemi pokyny týkajícími se bezpečnosti a obsluhy obsaženými v tomto návodu a dodržovat je. Kromě toho je nutno respektovat lokální předpisy ohledně prevence úrazů a zásady BHP. Návod k obsluze je nedílnou součástí zařízení a je nutno jej uchovávat v blízkosti zařízení, aby k němu měly stálý přístup osoby, které zařízení instalují, provádějí údržbářské práce, zařízení obsluhují nebo čistí. Pokud zařízení bude používat třetí osoba, tehdy jí předejte také tento návod k obsluze.

Zařízení bylo vyrobeno na základě aktuálních uznávaných technických principů. Zařízení však může být nebezpečné, pokud je používáno nesprávně nebo v rozporu s jeho určením. Všechny osoby, které používají zařízení, musí dodržovat pokyny a doporučení obsažené v návodu k obsluze.

1.1 Informace týkající se návodu k obsluze

Důležité pokyny týkající se bezpečnosti a technických otázek jsou v tomto návodu k obsluze označeny příslušnými symboly. Je nutno tyto pokyny přísně dodržovat, aby było zabráněno případným nehodám, škodám na životě a zdraví osob a věcným škodám. NEBEZPEČÍ! Tento symbol označuje přímé nebezpečí, jehož následkem může být těžký tělesný úraz nebo smrt. VÝSTRAHA! Tento symbol označuje nebezpečné situace, které mohou vést k těžkému tělesnému úrazu nebo smrti.- 201 -

HORKÝ POVRCH! Symbol upozorňuje na horký povrch zařízení během provozu. Podceňování výstrahy hrozí opařením! HORKÁ PÁRA! Tento symbol upozorňuje na stoupající nebo unikající páru při otevření zařízení během provozu. Při nerespektování může dojít k popálení! OPATRNĚ! Tento symbol označuje možnost vzniku nebezpečných situací, které mohou vést k lehkým úrazům nebo poškození, vadnému fungování a/nebo zničení zařízení. POKYN! Tento symbol označuje rady a informace, které je třeba dodržovat, aby práce zařízení byla efektivní a bezporuchová.

1.2 Bezpečnostní pokyny

Zařízení nesmí používat osoby (také děti) s omezenými fyzickými, senzorickými nebo duševními schopnostmi, nebo s nedostatečnými zkušenostmi a/nebo nedostatečnými znalostmi. Tyto osoby mohou používat zařízení pouze pod dozorem osoby, která odpovídá za jejich bezpečnost, a nebo v případě, že obdržely od takové osoby pokyny, jak toto zařízení používat. Děti musí být pod dozorem, aby si nehrály se zařízením a neuváděly jej do chodu. Zařízení během provozu nikdy nenechávejte bez dozoru. Zařízení používejte výlučně v uzavřených prostorech.- 202 - Zařízení můžete provozovat pouze v dokonalém technickém stavu nevzbuzujícím pochybnosti a bezpečném pro používání. V případě funkčních poruch odpojte zařízení od elektrického napájení (vytáhněte zástrčku ze zásuvky) a zavolejte servis. Zabraňte dětem v přístupu k obalovým materiálům, jako jsou plastové sáčky nebo polystyrénové prvky. Nebezpečí udušení! Údržbu a opravy mohou provádět pouze kvalifikovaní odborníci s použitím originálních náhradních dílů a příslušenství. Nezkoušejte nikdy provádět sami opravy na přístroji! Nesmí se používat takové příslušenství nebo náhradní díly, které nejsou doporučovány výrobcem. Může to vést ke vzniku pro uživatele nebezpečných situací, zařízení se může poškodit nebo způsobit škody na zdraví a životě osob, navíc to má za následek ztrátu možnosti uplatňování nároků ze záruky. Za účelem zabránění vzniku případného nebezpečí a zajištění optimální funkce je zakázáno provádět jakékoli změny nebo úpravy zařízení bez výslovného souhlasu výrobce. NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! Abyste zabránili nebezpečí, dodržujte níže uvedené bezpečnostní pokyny. Dohlédněte na to, aby síťový kabel nepřišel do styku s tepelnými zdroji nebo ostrými hranami. Síťový kabel nesmí volně viset ze stolu nebo jiné plochy. Dávejte pozor, aby nikdo nestoupl na kabel nebo o něj nezakopl. Síťový kabel nesmí být zalomený, zauzlený, musí být vždy zcela rozvinutý. Na síťový kabel nikdy nestavějte zařízení nebo jiné předměty.- 203 -

Napájecí kabel nezakrývejte. Napájecí kabel se nesmí nacházet v pracovní oblasti. Síťový kabel pravidelně kontrolujte z hlediska poškození. Zařízení nepoužívejte s poškozeným síťovým kabelem. Pokud je kabel poškozen, pak aby se zabránilo nebezpečí, dejte jej vyměnit kvalifikovanému elektrikáři nebo servisu. Napájecí kabel vždy odpojujte ze zásuvky pouze tažením za zástrčku. Zařízení nikdy nepřenášejte, nepřesouvejte ani nezvedejte za napájecí kabel. V žádném případě neotevírejte kryt zařízení. V případě porušení elektrických kontaktů nebo úpravy elektrické nebo mechanické konstrukce může vzniknout nebezpečí úrazu elektrickým proudem. Zařízení, regulátor teploty, napájecí kabel a síťovou zástrčku nikdy neponořujte do vody nebo jiných tekutin; zařízení a regulátor teploty nikdy nemyjte v myčce. Nesmí se používat žádné leptavé čistící prostředky a je nutno dávat pozor na to, aby se do zařízení nedostala voda. Zařízení nikdy neobsluhujte vlhkýma rukama nebo když stojíte na mokré podlaze. Zástrčku vytáhněte ze zásuvky, - jestliže zařízení nepoužíváte, - jestliže se během provozu vyskytne porucha, - před čištěním zařízení.- 204 - HORKÝ POVRCH! Nebezpečí popálení! Abyste zabránili nebezpečí, dodržujte níže uvedené bezpečnostní pokyny. Během provozu se kryt a skleněné víko zařízení silně zahřívají. Zařízení chytejte pouze za úchyty a používejte k tomu utěrku nebo kuchyňské rukavice. Čidlo regulátoru teploty je po použití velmi horké. Před odpojením regulátoru teploty od zařízení nechte zařízení vychladnout. Nikdy nevkládejte ruku do zařízení při přípravě jídel, vždy používejte vhodné kuchyňské nástroje (např. lopatku na otáčení, dřevěnou lžíci nebo lžíci ze žáruvzdorného plastu). Opatrně zacházejte se zařízením, když se v něm nacházejí horké pokrmy, zejména při otevírání víka, při vyjímání pokrmů a vkládání pokrmů do zařízení. Také po vypnutí je zařízení ještě nějaký čas horké, dříve než zařízení začnete čistit, přemísťovat nebo přenášet na jiné místo, nechte zařízení dostatečně vychladnout.- 205 -

HORKÁ PÁRA! Nebezpečí popálení! Abyste zabránili nebezpečí, dodržujte níže uvedené bezpečnostní pokyny. Během provozu může unikat z výpustného otvoru ve skleněném víku horká pára. Nedotýkejte se víka během provozu. Při otevírání víko držte tak, abyste nepřišli do styku s unikající horkou párou, která může popálit dlaně, ruce nebo obličej. Používejte utěrku nebo kuchyňské rukavice. VÝSTRAHA! Nebezpečí požáru nebo výbuchu! Abyste zabránili nebezpečí, dodržujte níže uvedené bezpečnostní pokyny. Olejnaté a tukové látky se mohou vznítit v následku přehřátí. Pokud se objeví plamen, nikdy jej nezkoušejte hasit vodou. Nebezpečí úrazu elektrickým proudem! Pánev okamžitě zakryjte víkem, abyste uhasili plamen. Dříve než začnete hasit požár, odpojte zařízení od elektrického napájení (vytáhněte zástrčku!). Během používání zařízení zachovejte bezpečnou vzdálenost od hořlavých nebo snadno vznětlivých materiál, jako jsou visící skříňky, záclony, ubrusy atp. Zařízení nikdy nepoužívejte v blízkosti hořlavých, snadno vznětlivých látek (např. benzin, líh, alkohol atd.). Vysoká teplota může způsobit jejich odpařování a při styku se zápalným zdrojem může dojít k vyhoření a v následku k věcným a osobním škodám.- 206 -

1.3 Používání v souladu s určením

Bezpečnost provozování zařízení je zaručena pouze při používání shodném s určením, podle údajů uvedených v návodu k obsluze. Všechny technické zásahy a také montáž a údržbu může provádět pouze kvalifikovaný servis. Zařízení není určeno pro nepřetržitý provoz v průmyslu. Zařízení je určeno pro použití v domácnosti nebo podobných místech, jako například: v závodních kuchyních, obchodech, kancelářích a jiném podobném pracovním prostředí; ve venkovských hospodářstvích; pro klienty v hotelích, motelech a jiných podobných ubytovacích zařízeních; ve fastfoodech. Multipánev je určena pouze k přípravě a ohřívání pokrmů. OPATRNĚ! Používání zařízení pro účely lišící se od jeho původního určení je zakázáno a považováno za používání v rozporu s jeho určením. Jakékoliv nároky vůči výrobci a / nebo jeho zmocněncům z titulu škod vzniklých v důsledku používání zařízení v rozporu s jeho určením jsou vyloučeny. Zodpovědnost za škody vzniklé při používání zařízení v rozporu s jeho určením nese pouze a výhradně uživatel.- 207 -

2.1 Zodpovědnost výrobce a záruka

Veškeré informace obsažené v tomto návodu k obsluze byly sestaveny na základě závazných předpisů, aktuálních konstrukčních, inženýrských a našich znalostí a také našich dlouhodobých zkušeností. Rovněž překlady návodu k obsluze byly provedeny s maximální pečlivostí. Nemůžeme však převzít zodpovědnost za případné chyby v překladech. Rozhodující verzí je přiložený návod k obsluze v německém jazyce. Při objednávce speciálních modelů nebo doplňkových možností a při využití nejnovějších technických výdobytků se dodané zařízení může lišit od vysvětlivek a kreseb obsažených v tomto návodu k obsluze. OPATRNĚ! Před zahájením veškerých činností souvisejících se zařízením, zejména před jeho uvedením do provozu, si pozorně přečtěte tento návod k obsluze! Výrobce nenese odpovědnost za závady a poruchy vyplývající z: - nedodržování pokynů týkajících se obsluhy a čištění; - používání neshodného s určením; - provádění změn uživatelem; - používání nedovolených náhradních dílů. Vyhrazujeme si právo provádět technické změny u produktu za účelem zlepšení uživatelských vlastností zařízení a jeho zdokonalování.

2.2 Ochrana autorských práv

Tento návod k obsluze a v něm obsažené texty, kresby, fotografie a jiné prvky jsou chráněny autorským právem. Je zakázáno rozmnožovat obsah návodu k obsluze (i jeho jednotlivých částí) v jakékoliv podobě a jakýmkoli způsobem a využívat a / nebo předávat jeho obsah třetím osobám bez předchozího písemného souhlasu výrobce. V případě porušení výše jmenovaného zákazu bude uplatňován nárok na vyplacení odškodného. Vyhrazujeme si právo uplatňovat i jiné nároky. POKYN! Údaje, texty, kresby, fotografie a jiné popisy obsažené v tomto návodu jsou chráněny autorským právem a právem průmyslového vlastnictví. Každé jejich zneužití je trestné.

2.3 Prohlášení o shodě

Zařízení splňuje aktuální závazné normy a směrnice Evropské unie. Výše uvedené potvrzujeme v ES prohlášení o shodě. V případě potřeby Vám rádi příslušné prohlášení o shodě zašleme.- 208 -

3. Přeprava, balení a skladování

3.1 Kontrola dodávky

Po obdržení dodávky je nutno neprodleně zkontrolovat, zda je zařízení kompletní a zda nebylo poškozeno během přepravy. V případě zjištění viditelných poškození způsobe- ných přepravou je nutno odmítnout převzetí zařízení nebo provést podmínečné převzetí. Rozsah škody je nutno zapsat do přepravních dokumentů / přepravního listu dopravce. Následně je nutno nahlásit reklamaci. Skrytá poškození je nutno nahlásit neprodleně po jejich zjištění, protože nároky na odškodnění lze uplatňovat pouze v rámci termínů závazných pro reklamaci.

Nevyhazujte krabici, do které je zařízení zabaleno. Může se hodit k přechovávání zařízení, při stěhování nebo vyslání zařízení do našeho servisu v případě výskytu eventuálních poškození. Před uvedením zařízení do provozu je nutno zcela odstranit vnější a vnitřní obalový materiál.

Při recyklaci balení je nutno dodržovat předpisy závazné v příslušné zemi. Obalový materiál vhodný k opětovnému použití je nutno recyklovat.

Přesvědčte se prosím, zda zařízení a příslušenství je kompletní. Pokud chybí nějaké součásti, kontaktujte se s naším zákaznickým oddělením.

Balení musí zůstat uzavřené až do okamžiku instalace zařízení, při uchovávání je nutno se řídit značkami týkajícími se způsobu umístění a skladování balení. Zabalené zařízení je nutno uchovávat vždy v souladu s níže uvedenými podmínkami: - neskladovat na volném povětří, - skladovat v suchu a chránit před prachem, - nevystavovat působení agresívních prostředků, - chránit před působením slunečních paprsků, - zabránit mechanickým šokům, - v případě dlouhodobějšího skladování (déle než tři měsíce) pravidelně kontrolovat stav všech součástí a balení, v případě nutnosti zařízení obnovit a opravit.- 209 -

4. Technické parametry

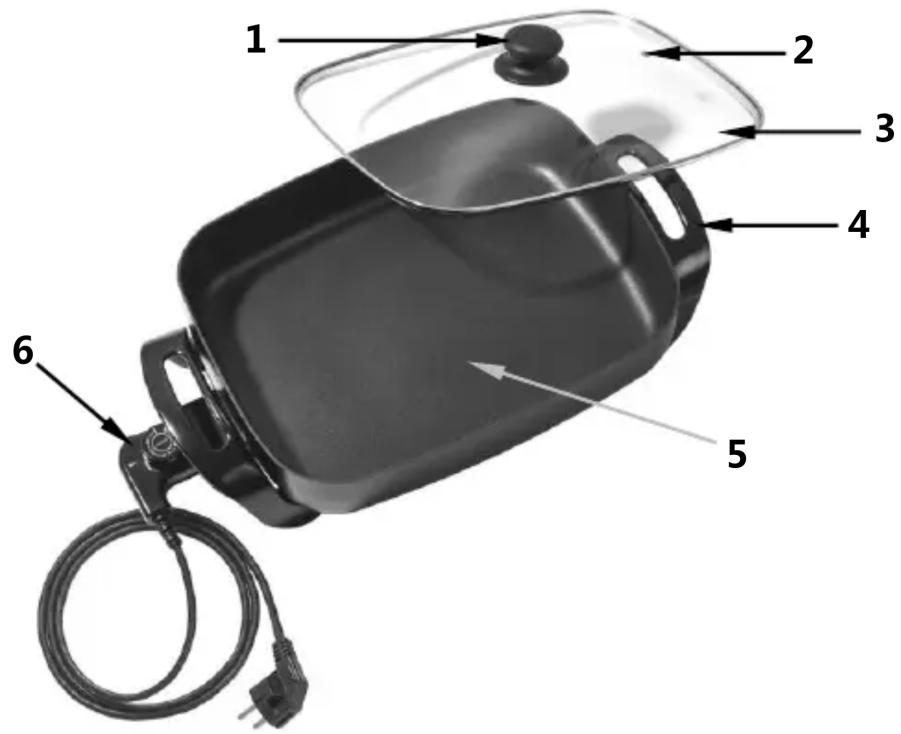

4.1 Součásti zařízení

Úchyt skleněné pokličky

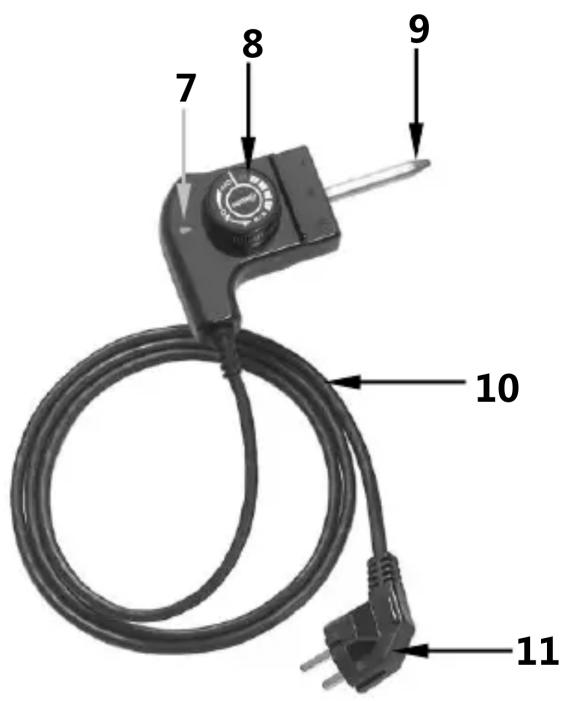

Odnímatelný regulátor teploty

Název Multipánev CI35LB Č. art.:

Provedení: poklička: sklo; rukojeti: plast provedení uvnitř: nepřilnavá vrstva odnímatelný regulátor teploty Regulace teploty: plynulá Objem: cca. 7,5 litru Příkon/napětí: 1,5 kW / 230 V 50 Hz Rozměry : š 490 x h 310 x v 195 mm Vnitřní rozměry: š 370 x h 285 x v 80 mm Hmotnost: 3,2 kg Příslušenství: skleněné víko Technické změny vyhrazeny!- 211 -

5.1 Postavení a připojení

Postavení Zařízení vybalte a odstraňte veškerý obalový materiál v souladu s předpisy o ochraně životního prostředí. OPATRNĚ! Nikdy neodstraňujte ze zařízení výkonový štítek a výstražné pokyny. Zařízení postavte na pevný, suchý, rovný, voděodolný a žáruvzdorný povrch. Zařízení nikdy nestavějte na hořlavý podklad. Zařízení nikdy nestavějte v blízkosti otevřeného ohně, elektrických kamen, topných kotlů a jiných tepelných zdrojů. Zařízení nikdy nestavějte na hranu stolu, protože by se mohlo překlopit nebo spadnout. Zařízení nikdy neumísťujte do vlhkých nebo mokrých prostor. Zařízení postavte tak, aby zástrčka byla přístupná, bude-li třeba rychle odpojit zařízení od elektrického napájení.

Připojení NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! V případě nesprávné instalace zařízení může způsobit fyzická poranění! Před instalace zařízení je nutno porovnat parametry proudu místní sítě s parametry pro napájení zařízení (viz popisný štítek). Zařízení je možno zapojit pouze v případě, že se výše uvedené údaje navzájem shodují! Zařízení lze připojovat pouze do správně namontovaných jednoduchých zásuvek s ochranným kontaktem. Každý zásuvkový elektrický obvod musí být jištěn 16A. Zařízení připojujte pouze přímo do nástěnné zásuvky; nesmí se používat rozbočovače a vícenásobné zásuvky.- 212 -

Před prvním použitím vyčistěte zařízení, skleněnou pokličku a regulátor teploty podle pokynů uvedených v kapitole 6 „Čištění“.

Odnímatelný regulátor teploty OPATRNĚ! Vždy používejte pouze regulátor tepoty, který je přiložen k této multipánvi. Nikdy nepoužívejte jiný regulátor teploty! Pokud jste regulátor teploty nepřipojili správně, může dojít k nesprávnému ohřevu, což může mít za následek úraz nebo poškození zařízení. Vždy se ujistěte, že jste správně připojili regulátor teploty. V případě poškození nebo přehřátí regulátoru teploty vytáhněte zástrčku a přestaňte používat zařízení. Pak kontaktujte prodejce nebo oddělení klientských služeb. Regulátor teploty je vysoce citlivá část, zabraňte spadnutí, nárazům nebo silným otřesům. Před připojením nebo odpojením regulátoru teploty se ujistěte, že knoflík regulátoru je v poloze „OFF“ (VYP.), jinak může dojít k poruše nebo přehřátí zařízení. Při připojování regulátoru teploty zkontrolujte, zda jste jej správně vložili do zásuvky. Při odpojování regulátoru teploty ze zásuvky netáhněte za kabel, ale za zástrčku. Při připojování nebo odpojování regulátoru teploty nepoužívejte nadměrnou sílu. Čidlo teploty a kolíky zásuvky udržujte vždy suché a čisté. Automatický regulátor teploty nepokládejte na dno pánve, protože nesmí přijít do styku s varným povrchem.

Bezpečnostní opatření při manipulaci s multipánví Varný povrch je pokryt nepřilnavou vrstvou, proto si pamatujte následující: Nepoužívejte žádné ostré kovové předměty; používejte pouze lopatky ze dřeva nebo žáruvzdorného plastu. Neřezejte pokrmy ostrým nožem na pánvi (přeložte je na talíř a teprve tam je nakrájejte).- 213 -

Zapnutí zařízení OPATRNĚ! Před použitím regulátoru teploty otočte knoflík do polohy „OFF“ (VYP.). Nejprve připojte regulátor teploty k zařízení a pak vložte zástrčku do zásuvky. Zařízení připojte do uzemněné zásuvky s ochranným kolíkem. Otočný regulátor nastavte do požadované polohy v závislosti na připravovaném pokrmu.

MIN – 1 do 100 udržování teploty

nad 100 pečení, příprava hamburgerů atd. 3–4 150–200 omelety, míchaná vajíčka, smažení šunky, slaniny atd.

grilování, příprava pizzy

Po nastavení otočného regulátoru teploty do vybrané polohy se rozsvítí kontrolka na regulátoru teploty a indikuje, že se zařízení zahřívá. POKYN! Během provozu zařízení se kontrolka pravidelně rozsvítí a zhasne, což znamená, že nastavená teplota je udržována. Pokrmy začněte připravovat, až zařízení dosáhne nastavené teploty. Připravte požadované pokrmy. Doba přípravy závisí na druhu, velikosti a množství pokrmu, individuálním chuťovém smyslu a upřednostňované přípravě; dobu určete podle svých zkušeností. VÝSTRAHA! Nebezpečí popálení! Během provozu je zařízení velmi horké; nikdy se jej nedotýkejte holýma rukama. Používejte rukojeti na multipánvi a úchyt na pokličce.- 214 - Po přípravě můžete pokrm na multipánvi udržovat v teple. To provedete otočením regulátoru teploty na nižší teplotu. Bude-li třeba, multipánev zakryjte pokličkou. HORKÁ PÁRA! Nebezpečí popálení! Během přípravy jídel na multipánvi se skleněnou pokličkou se pod pokličkou hromadí horká pára, která uniká výpustným otvorem v pokličce. Nedotýkejte se pokličky. Při zvedání pokličky zachovejte opatrnost: unikající horká pára může způsobit popálení! Používejte ochranné rukavice nebo utěrky. Pokud zařízení nebudete již více používat, otočte regulátor teploty do polohy „OFF“ (VYP.), vytáhněte zástrčku ze zásuvky a po vychladnutí zařízení odpojte regulátor teploty.

VÝSTRAHA! Zařízení před čištěním odpojte od napájení (vytáhněte síťovou zástrčku!) a nechte jej vychladnout. K čištění nepoužívejte proud tlakové vody! Zařízení nikdy nečistěte pod tekoucí vodou, neponořujte do vody, chraňte zásuvku pro připojení regulátoru teploty proti proniknutí vody. OPATRNĚ! Nikdy nepoužívejte agresivní čisticí prostředky, jako jsou čisticí prášky, čisticí prostředky s obsahem alkoholu nebo alkalické čističe, rozpouštědla, benzin; tyto prostředky mohou poškodit povrch zařízení.- 215 -

Čištění multipánve o Zařízení vyčistěte důkladně po každém použití. o Při čištění zakryjte dlaní zásuvku pro připojení regulátoru teploty, aby do ní nepronikla voda nebo vlhkost. o Zbytky jídla odstraňte měkkým, vlhkým hadříkem, měkkou houbou nebo papírovou utěrkou. Bude-li třeba, použijte jemný čisticí přípravek. o V případě úporných zbytků nalijte na pánev trochu vody a nechte ji uvařit. Nasáknuté zbytky pak snadno odstraníte hadříkem. o Multipánev otřete měkkým, vlhkým hadříkem. Pak otřete hadříkem navlhčeným čistou vodou; povrch multipánve otřete suchým hadříkem. o K čištění multipánve nikdy nepoužívejte silonové nebo kovové kartáčky, protože by mohly poškodit nepřilnavý povlak multipánve. o Rukojeti a vnější povrch pánve otřete měkkým, vlhkým hadříkem.

Čištění regulátoru teploty VÝSTRAHA! Nebezpečí popálení! Čidlo teploty regulátoru teploty je po použití velmi horké. Před odpojením regulátoru teploty od zařízení nechte zařízení vychladnout. o Regulátor teploty čistěte pouze suchým, měkkým hadříkem. o Regulátor teploty nikdy nečistěte namokro a nikdy neponořujte do vody nebo jiných tekutin. NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! Při proniknutí vody nebo vlhkosti do regulátoru teploty může dojít k úrazu elektrickým proudem nebo požáru.

Čištění pokličky o Skleněnou pokličku čistěte měkkým hadříkem a jemným čisticím přípravkem. Opláchněte čistou vodou a důkladně osušte měkkým hadříkem.- 216 - Uschování zařízení o Pokud zařízení nebudete delší dobu používat, vyčistěte jej podle výše uvedeného popisu a uschovejte na suché, čisté místo chráněné proti mrazu, slunci a dětem. Na zařízení nepokládejte žádné těžké předměty.

Stará zařízení Po ukončení období používání je nutno stará zařízení recyklovat v souladu s předpisy, které jsou závazné v příslušné zemi. Doporučujeme obrátit se na odbornou firmu nebo místní instituci pro záležitosti recyklace. VÝSTRAHA! Aby se zabránilo případnému zneužití a s tím souvisejícím nebezpečím, je nutno se před odevzdáním zařízení do recyklace postarat o to, aby se nedalo znovu uvést do provozu. Proto je třeba odpojit zařízení ze sítě a odřezat napájecí kabel. OPATRNĚ!

Při recyklaci zařízení je nutno postupovat v souladu s příslušnými státními nebo regionálními předpisy.
