NÁVOD K OBSLUZE GUG 135 Güde

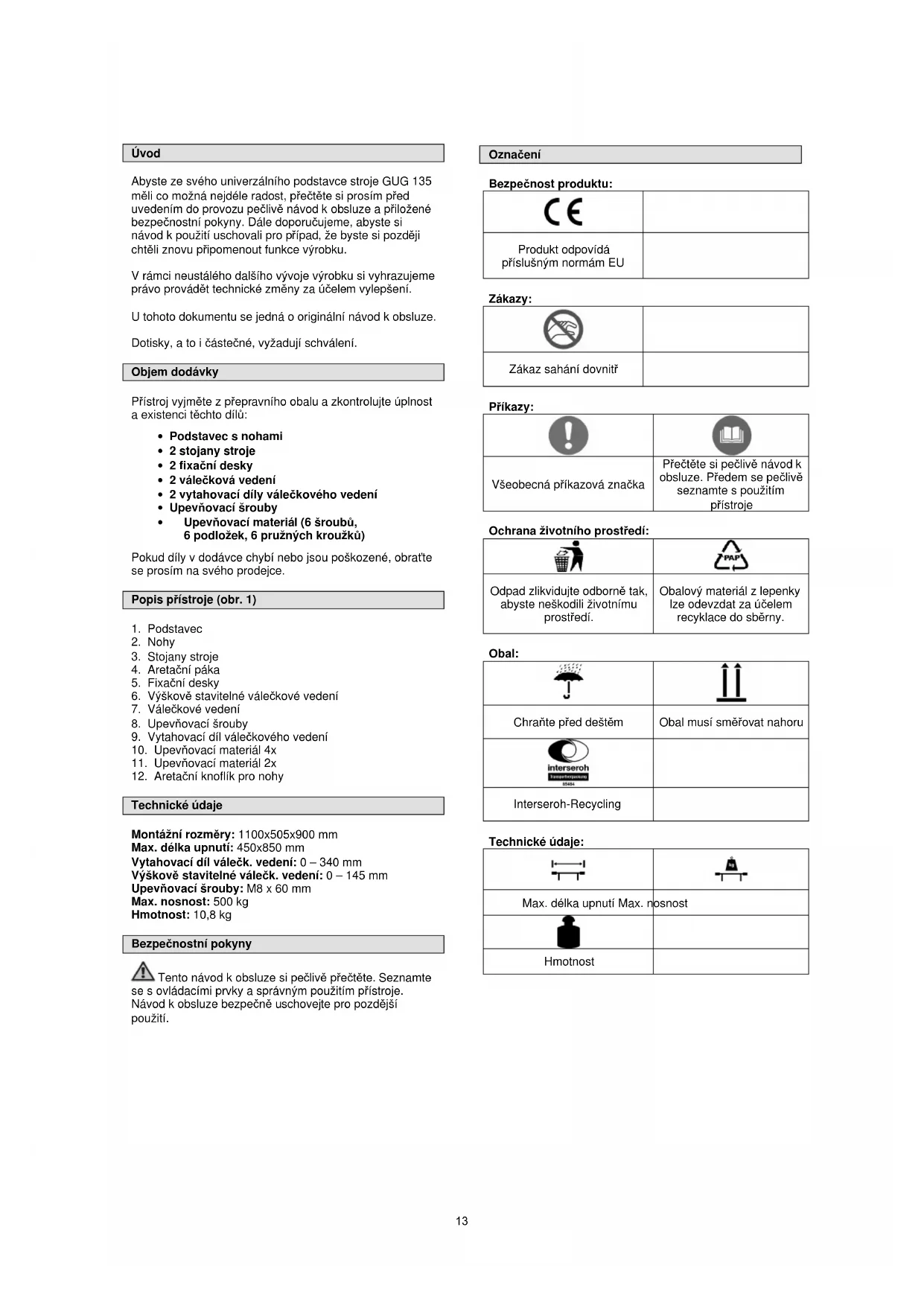

N° de commande : #94713 Directives applicables de la CE: 20006/42 EG Date/signature du fabricant : 12.12.2011 Titre du signataire : gérant Monsieur Arnold Documents techniques : J. Bürkle FBL; QS 12Úvod Abyste ze svého univerzálního podstavce stroje GUG 135 měli co možná nejdéle radost, přečtěte si prosím před uvedením do provozu pečlivě návod k obsluze a přiložené bezpečnostní pokyny. Dále doporučujeme, abyste si návod k použití uschovali pro případ, že byste si později chtěli znovu připomenout funkce výrobku. V rámci neustálého dalšího vývoje výrobku si vyhrazujeme právo provádět technické změny za účelem vylepšení. U tohoto dokumentu se jedná o originální návod k obsluze. Dotisky, a to i částečné, vyžadují schválení. Objem dodávky Přístroj vyjměte z přepravního obalu a zkontrolujte úplnost a existenci těchto dílů:
- 2 vytahovací díly válečkového vedení
- Upevňovací materiál (6 šroubů, 6 podložek, 6 pružných kroužků) Pokud díly v dodávce chybí nebo jsou poškozené, obraťte se prosím na svého prodejce. Popis přístroje (obr. 1)
6. Výškově stavitelné válečkové vedení
8. Upevňovací šrouby
9. Vytahovací díl válečkového vedení
10. Upevňovací materiál 4x
11. Upevňovací materiál 2x
12. Aretační knoflík pro nohy
Technické údaje Montážní rozměry: 1100x505x900 mm Max. délka upnutí: 450x850 mm Vytahovací díl válečk. vedení: 0 – 340 mm Výškově stavitelné válečk. vedení: 0 – 145 mm Upevňovací šrouby: M8 x 60 mm Max. nosnost: 500 kg Hmotnost: 10,8 kg Bezpečnostní pokyny Tento návod k obsluze si pečlivě přečtěte. Seznamte se s ovládacími prvky a správným použitím přístroje. Návod k obsluze bezpečně uschovejte pro pozdější použití. Označení Bezpečnost produktu: Produkt odpovídá příslušným normám EU Zákazy: Zákaz sahání dovnitř Příkazy: Všeobecná příkazová značka Přečtěte si pečlivě návod k obsluze. Předem se pečlivě seznamte s použitím přístroje Ochrana životního prostředí: Odpad zlikvidujte odborně tak, abyste neškodili životnímu prostředí. Obalový materiál z lepenky lze odevzdat za účelem recyklace do sběrny. Obal: Chraňte před deštěm Obal musí směřovat nahoru Interseroh-Recycling Technické údaje: Max. délka upnutí Max. nosnost Hmotnost 13Trénink Pečlivě si pročtěte návod k obsluze a údržbě. Důkladně se seznamte s ovládacím zařízením a řádným použitím přístroje. Musíte vědět, jak přístroj pracuje a jak lze rychle vypnout ovládací zařízení. Nikdy nenechávejte děti pracovat s přístrojem. Nikdy nenechávejte s přístrojem pracovat dospělé bez řádného zaškolení. Na své pracoviště nepouštějte žádné osoby, především pak malé děti a domácí zvířata. Buďte opatrní, abyste zabránili uklouznutí či pádu. Použití v souladu s určením Univerzální podstavec stroje je konstruován výlučně k uchycení elektrických přístrojů/strojů, které lze bezpečně a spolehlivě připevnit ke stojanům stroje. Za spolehlivé připevnění je odpovědný uživatel. S tímto strojem nelze vykonávat jiné práce, než pro jaké byl tento stroj zkonstruován a jež jsou popsány v návodu k obsluze. Každé jiné použití je použití v rozporu s určením. Za následné škody a úrazy výrobce neručí. Dbejte prosím na to, že tento přístroj není konstruován pro průmyslové použití. Montáž Montáž na podstavec (obr. 2-4)
1. Stisknutím aretačních knoflíků (obr. 2/12) lze vyklopit
nohy. Dbejte, prosím, na to, aby nohy správně zapadly a byly tudíž fixovány.
2. Levý a pravý vytahovací díl válečkového vedení (obr.
1/9) vsuňte do příslušných otvorů (obr. 4). Každý díl zafixujte jedním upevňovacím šroubem (obr. 4/B).
3. Nyní vsuňte válečková vedení (obr. 1/7) do otvorů na
vytahovacích dílech (obr. 4) a zafixujte upevňovacími šrouby (obr. 4/A) Montáž stojanů stroje (obr. 5-7) Stojany stroje namontujte jednoduše s aretační pákou na podstavec. Na stojany stroje namontujte fixační desky pomocí dodaného upevňovacího materiálu (obr. 1+7/11) Fixace stroje (obr. 6-8) Abyste stroj zafixovali na stojanech, umístěte jej tak, aby mohl být namontován na stojany s příslušnými otvory/děrami (obr. 6), použijte k tomu dodaný upevňovací materiál (obr. 7) – šrouby, matice a pružné kroužky. Příklad montáže (obr. 6) Dbejte na to, aby byl stroj dostatečně zajištěn/připevněn. Provoz Dbejte vždy na stabilitu podstavce stroje. Dodržujte bezpodmínečně návody k obsluze montovaných přístrojů/strojů. Záruka Záruka se vztahuje výlučně na vady materiálu nebo výrobní vady. Při uplatňování reklamace v záruční době přiložte originální doklad o koupi s datem koupě. Ze záruky je vyloučeno neodborné použití jako např. přetížení přístroje, násilné použití, poškození cizí osobou nebo cizím předmětem. Nedodržení návodu k použití a návodu k montáži a normální opotřebení je rovněž vyloučeno ze záruky. Chování v případě nouze Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc, uveďte tyto údaje:
Likvidace Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji resp. obalu. Popis jednotlivých významů najdete v kapitole „Označení“. Likvidace přepravního obalu Obal chrání přístroj před poškozením při přepravě. Obalové materiály jsou zvoleny zpravidla podle jejich šetrnosti vůči životnímu prostředí a způsobu likvidace a lze je proto recyklovat. Vrácení obalu do oběhu materiálu šetří suroviny a snižuje náklady na likvidaci odpadů. Části obalu (např. fólie, styropor®) mohou být nebezpečné pro děti. Existuje riziko udušení! Části obalu uschovejte mimo dosah dětí a co nejrychleji zlikvidujte. Požadavky na obsluhu Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze. 14Kvalifikace Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace. Minimální věk Na přístroji smí pracovat jen osoby, jež dosáhly 18 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele. Školení Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné. Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole. Sériové číslo: Objednací číslo: Rok výroby: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com
PROHLÁŠENÍ O SHODĚ EU
Tímto prohlašujeme my, Güde GmbH & Co. KG Birkichstrasse 6 D-74549 Wolpertshausen Německo, že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toto prohlášení svou platnost. Označení přístrojů:
