GUG 135 - Podpora stroja za orodje Güde - Brezplačna navodila za uporabo

Vrsta izdelka	Univerzalno ohišje za stroj, nosilec strojnega orodja
Znamka	Güde
Model	GUG 135
Naročniška številka	94713
Dimenzije (D x Š x V)	1100 × 505 × 900 mm
Največja dolžina vpenjanja (med nosilci)	450 × 850 mm
Nastavitev višine vodilnih valjev	0 - 145 mm
Drsni del vodilnih valjev	0 - 340 mm
Vpenjalni vijak	M8 × 60 mm
Največja nosilnost	500 kg
Teža	10,8 kg
Napajanje	Brez (mehanski nosilec)
Glavne funkcije	Pritrditev in podpora električnih strojev, nastavljivo vodilno valje
Vsebina paketa	Ohišje s nogami, 2 nosilca stroja, 2 pritrdilni plošči, 2 vodilna valja, 2 drsna dela, vpenjalni vijak, pritrdilni material
Namenska uporaba	Pritrditev električnih naprav/strojev, ki jih je mogoče varno pritrditi
Minimalna starost uporabe	18 let (razen poklicnega usposabljanja)
Material	Kovina (jeklo)
Vzdrževanje in čiščenje	Redno čistiti, preverjati zategnjenost vijakov, po potrebi podmazati gibljive dele
Varnost	Pred uporabo preberite navodila, ne preobremenjujte, trdno pritrdite stroj, otroke držite stran
Garancija	2 leti (materialne in proizvodne napake ob predložitvi računa)
Poprodajne storitve	Tel. [phone] / 700-360, e-pošta [e-mail], spletna stran www.guede.com

Pogosto zastavljena vprašanja - GUG 135 Güde

Kako namestiti nosilce stroja na ohišje GUG 135?

Nosilce stroja preprosto namestite z zapornim vzvodom na ohišje. Nato pritrdite pritrdilne plošče s priloženim materialom (vijaki, podložke, prožni obročki).

Kakšna je največja nosilnost nosilca GUG 135?

Največja nosilnost je 500 kg. Te meje nikoli ne prekoračite, da preprečite tveganje nesreče.

Kako nastaviti višino vodilnih valjev?

Vodilni valji so nastavljivi po višini od 0 do 145 mm. Odvijte ustrezen vpenjalni vijak (sl. 4/A), nastavite želeno višino in nato ponovno zategnite vijak.

Katere vrste strojev je mogoče pritrditi na ohišje GUG 135?

Univerzalno ohišje je namenjeno pritrditvi električnih naprav ali strojev, ki jih je mogoče varno in zanesljivo pritrditi na nosilce. Uporabnik je odgovoren za zanesljivo pritrditev.

Ali ohišje GUG 135 potrebuje električno napajanje?

Ne, gre za pasivni mehanski nosilec. Električno napajanje ni potrebno.

Kako vzdrževati nosilec GUG 135?

Redno preverjajte zategnjenost vseh vijakov, očistite površine s suho krpo in po potrebi rahlo podmazite gibljive dele.

Kakšna so pomembna varnostna navodila, ki jih je treba upoštevati?

Pred uporabo pozorno preberite navodila. Prepričajte se, da je stroj trdno pritrjen, ne preobremenjujte ohišja ter otroke in živali držite stran od delovnega mesta. Po potrebi nosite zaščitno opremo.

Kaj storiti v primeru manjkajočega ali poškodovanega dela v paketu?

Obrnite se na svojega prodajalca ali Güde poprodajno službo na naslovu [e-mail] za nadomestne dele.

Ali je ohišje GUG 135 primerno za industrijsko uporabo?

Ne, po navedbah proizvajalca naprava ni namenjena industrijski uporabi. Namenjena je ljubiteljski ali neintenzivni profesionalni uporabi.

Kako odstraniti embalažo in staro napravo ob koncu življenjske dobe?

Embalažo (karton, folije) je mogoče reciklirati v ustreznih zbiralnicah. Za samo napravo upoštevajte lokalne predpise o ravnanju s kovinskimi odpadki. Ne odvrzite med gospodinjske odpadke.

NAVODILA ZA UPORABO GUG 135 Güde

Originalna navodila za uporabo Univerzalni podstavek za stoj Napravo uporabljate sele, ko natancho preberete prilozena navodila za uporabo.

Hrvatski HR 31-33

Originalne upute za koriistenje Univerzalna podloška za stroj Nemojte koristiti uredaj dok niste proci tal naputak za upotrebu.

Bošnajčki BIH 34-36

Originalna uputstva za upotrebu Univerzalna podloška za stroj Nemojte upotreblavati uredaj dok ne prociitate uputstva za upotrebu.

Romana RO 37-39

Mod original de operare Suport universal pourtuutilaje Nuutilizatiutilajul'inante deaciti modulde operare.

OpunHAnHo ymbTbHe 3a 06cnykBaHe

YHMBepcAnHa CTOnKa 3a MaunHa

He n3no13baIte ypea, 6e3 da cte npoeyn ynTbaHero 3a o6cnykahe.

BbIrapckn BG 40-42

Einleitung

Napravo vzemite iz ovitka in preverite, ce so prisotni vsi njeni sestavni deli:

• Podstavek z nogami
• 2 stojala za stroj
• 2 pritrdilni plosci
• 2 kom valjaste napeljave
• 2razteznda dela valjaste napeljave
• Pritrdilni vijaki
• Pritrdilni material (6 vijakov, 6 podlozk, 6 vzmetnih obročkov)

Če kateri od zgoraj opisanih delov v paketu manjka ali je poskodovan, se prosim obrnite na svojega prodajalca.

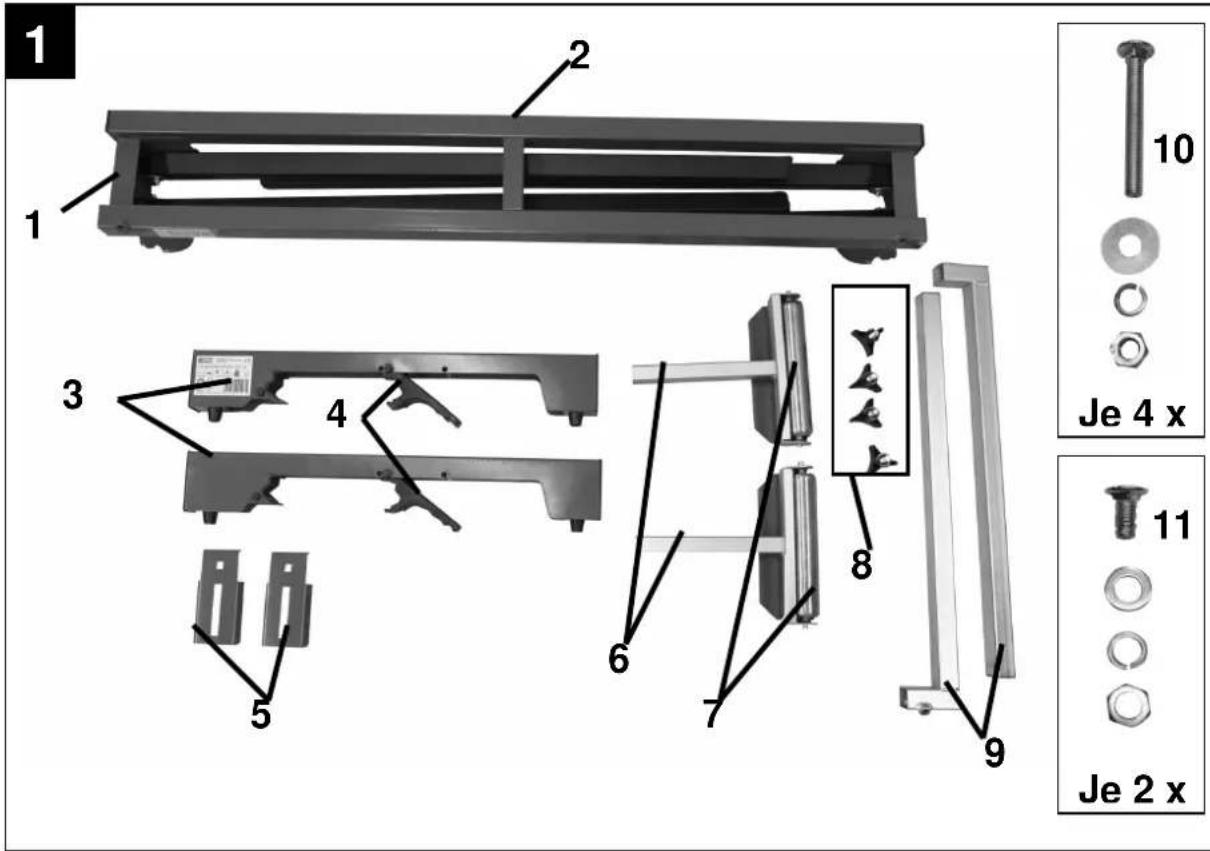

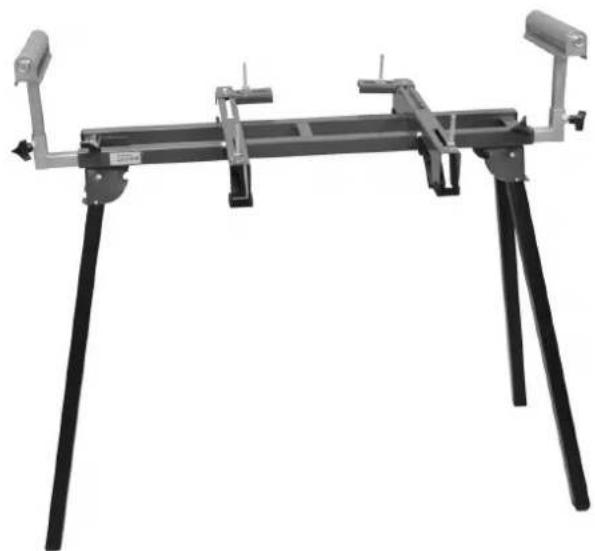

Opis naprave (sika 1)

1. Podstavek
2. Noge
3. Stojala stroja
4. Vzvod blokade
5. Pritrdirni plo
6. Visinski nastavljiva valjasta napeljava
7. Valjasta napeljava
8. Pritrdirnili vijaki
9. Raztezni del valjaste napeljave

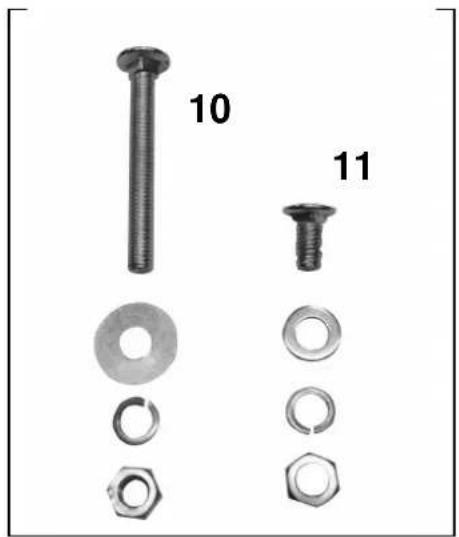

10. Prirdlni material 4x
11. Prirtdilni material 2x
12. Pritrdilni gumb za nastavitev nog

Tehnični podatki

Montažne dimenzije: 1100x505x900 mm

Maks.dolzina pritrditve: 450× 850mm

Raztezni del valjaste napeljave: 0 - 340mm

Višinski nastavljiva valjasta napeljava: 0-145 mm

Pritrdilni vijaki: M8 x 60 mm

Nosilnost maks: 500kg

Teža: 10,8 kg

Varnostni napotki

Natančno preberite navodila, ki jih držite v rokah.

Seznanite se z nastavitvami in s pravilno uporabo naprave.

Navodila za uporabo shranite na varno mesto za kasnejso rabo.

Oznake

Varnost izdelka:

CE
Naprava odgovarja standardom EU

Prepovedi:

Ne dotikajte se z rokami notranjih delov

Ukazi:


Splošni znak prepovedi	Natančno preberite priloženo navodilo za uporabo. Še pred vklopom natančno spoznajte način delovanja naprave.

Varovanje bivanjskega okolja:

	PAP
Odpadke odvrzite odgovorno - ne škodujte bivanjskemu okolju	Kartonski ovitek je namenjen za reciklažo, zato ga odnesite v surovino.

Ovitek:

J
Zavarujte pred dežjem. Ovitek mora stati navpično.
Interseroh Rovarjeho 85464
Interseroh-Recycling- Reciklaža

Tehnicheni podatki:

Maks. dolžina pritrditve Nos	Inost maks
Teža

Urjenje

Natančno preberite navodila za uporabo in vzdřevanje.
Natančno se zeznanite z upravljalnimi elementi in spožnajte pravilen način uporabe naprave. Poznati morate, kako naprava deluje in kako jo hitro boste po potrebi znali izklopiti.
Nikoli ne pusčajte otrok, da napravo uporabljajo sami.
Nikoli ne pusčajte odrasilh oseb brez tega, da jih naučite pravilno uporabljati napravo.
Nobenim osebam, prevdsem pa otrokom in Živalim onemogćite vstop na mesto, kjer delate.
Ravnajte previdno, da preprećte spodrlsjaj ali padec.

Uporaba v skladu z namenom

Univerzalni podstavek stroja je skonstruiran izključno za pritrditev elektrčnih naprav/strojev, ki jih lahko varno in zanesljivo pritrdite na stojala stroja. Za pravilno pritrditev odgovarja uporabnik sam.

Ta naprava služi izkligno za dela, za katera je bila skonstruirania in ki so opisana v teh navodilih za uporabo.

Vsakrsna uporaba v drug namen je prepovedana. Proizvajalec ne odgovarja za posledicne skode. Ne pozabite, da naši izdelki niso konstruirani za industrijsko pač pa samo za privatno rabo.

Montaža

Montaza na podstavek (slika 2-4)

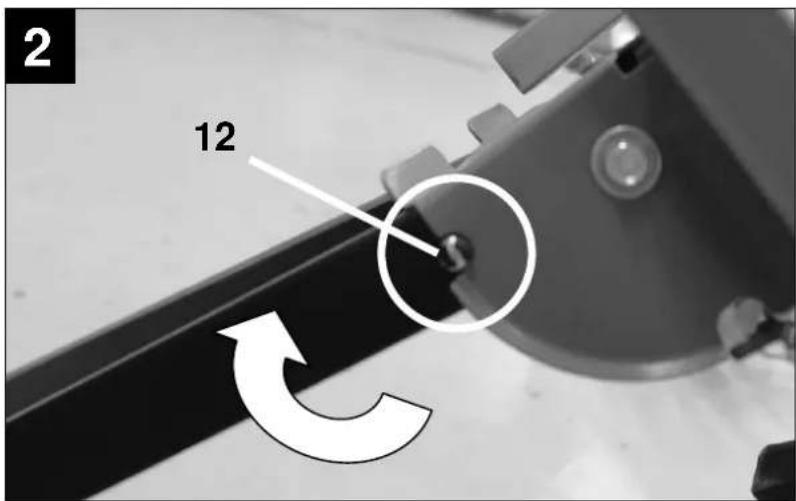

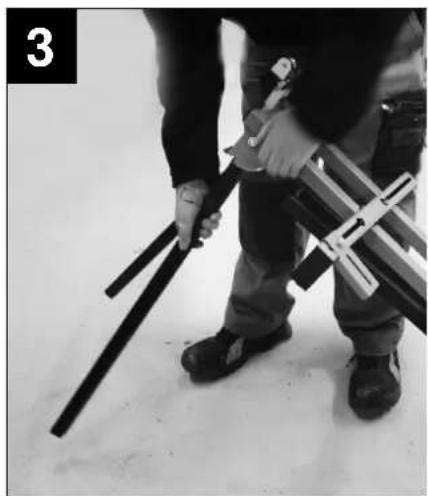

1. Če pritisnete na pritrdilne gumbe (slika 2/12) lahko noge spustite dol. Pri tem pazite, da noge pravilno zaskočijo na svojemesto in da bodo pravilno pritrjene.

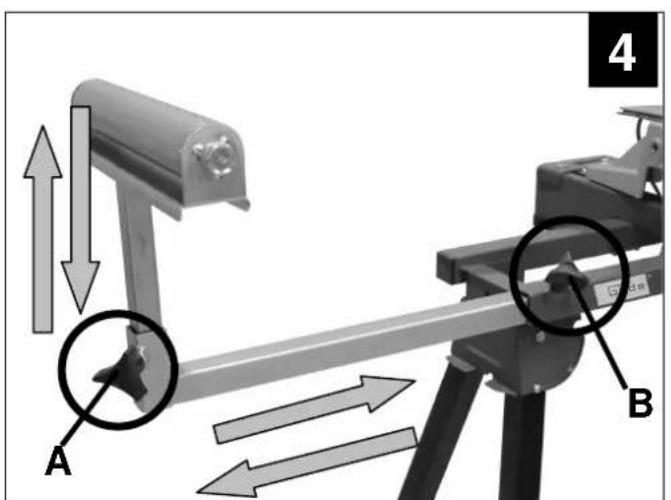

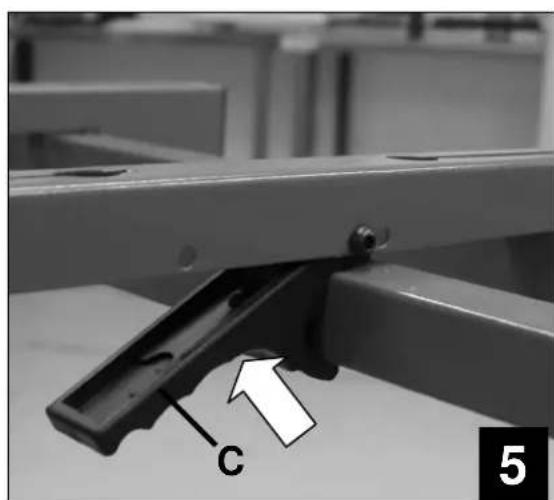

2. Levi in desni rataznei del valjaste napeljave (slika 1/9) namestite v stikalo (slika 4). Vsak del fiksirajte z enim pritrdilinm vijakom (slika 4/B).
3. Sedaj namestite valjasto napeljavo (slika 1/7) v odprtine na razteznih delih(slika 4) in jo fiksiraje s pritrdilnama vijakoma (slika 4/A)

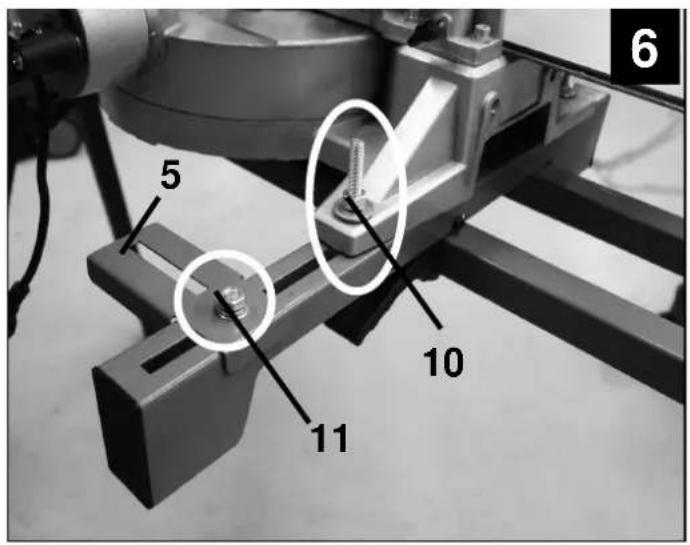

Poskrbite, da bo stroj pravilno fiksiran/pritrjen

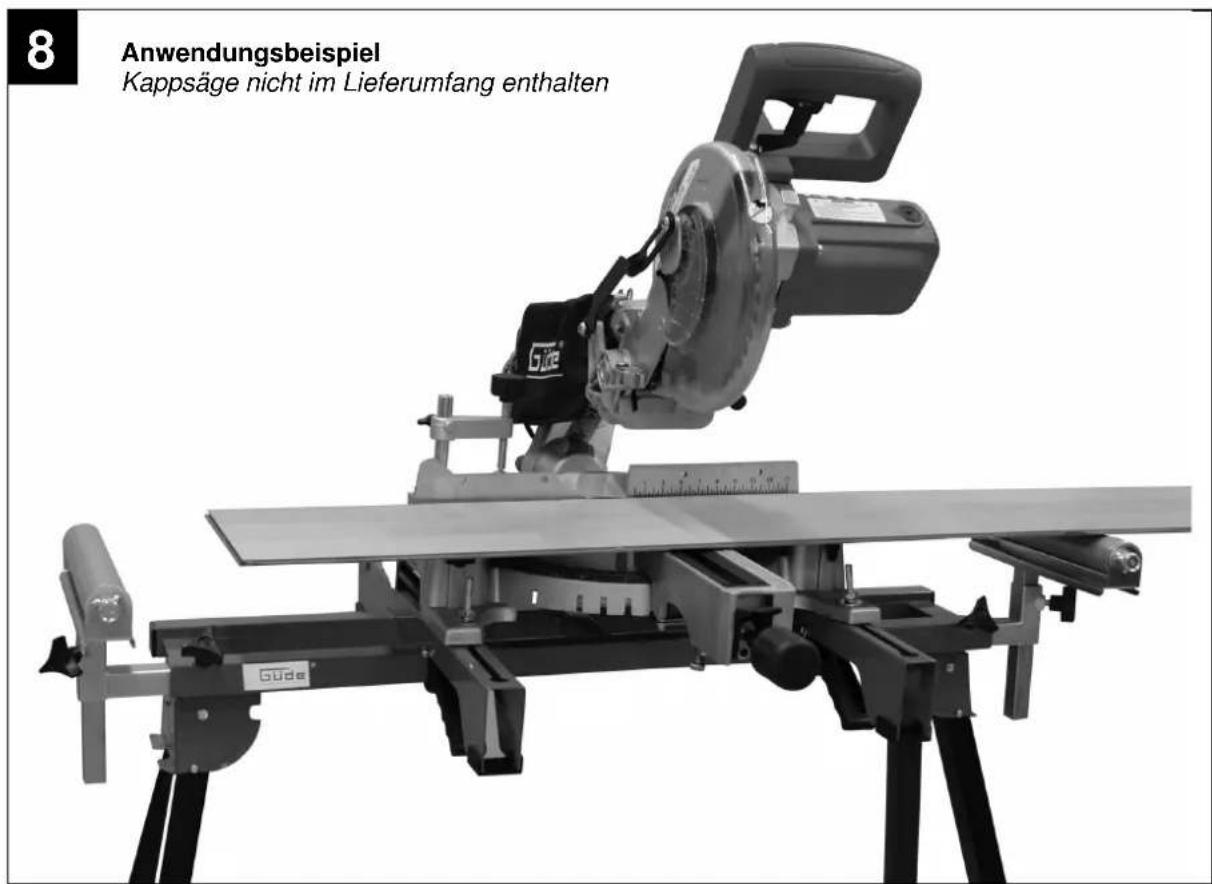

Delovanje

Vedno pazite na stabilnost podstavka.

Vedno upostevajte navodila za rokovanje za tiranimi napravami/stroji.

Garancija

Garancija velja za izkjučne napake na materialu ali na proizvodne napake. Pri uveljavljanju reklamacije v Času garancije prilozite originale račun, na katerem mora biti citljiv datum prodaje. Garancija ne velja, v kolíkar napravo uporablja oseba, ki ni strokovno usposobljena, ali Če do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki. Posledice neupostevanja navodil za uporabo in montazo, ter posledice normalne uporabe ne sodijo v sklop garancije.

Ukrepi v zasilnih primerih

Poškodovani osebi začnite Čimprej dajati ustrezno prvo pomoč inPoklěche zdravnika specialista v majkrášem možné casu.

Zavarujte jo pred drugimi nevarnostmi in jo pomirite.

Zaradi morebitne gezgode mora bita na delovnem
mestu vedno pri roki skatla prve pomoci kot narekuje
standard DIN 13164. Material, ki ga porabite, takoj dopolnite.

V kolikor potrebujte pomoč,
vnesite sledeče podatke:

1. Krajnezgode
2. Vrsta nezgode
3. Stevilo ranjenih oseb
4. Vrsta poskodbe

Odstranjevanje

Napotki za odstranjevanje izhajao iz ideogramov, ki se nahajao na napravi oziroma na ovitku. Njihov pomen je razlozen v poglavju «Oznake na napravi«.

Način odstranjevanja ovitka

Ovitek šciti napravo, da se med transportom ne poskoduje.
Ovitek izbiramo glede na nacin njegove ponovne uporabe
ali načina odlaganja. Večinoma je embalaja namenjena za reciklažo.

Ponovna uporaba ovitka kot surovine zmanjsuje stroskeneastale z odstranjevanjem opadkov.

Deli ovitka (npr. folije, Styropor), so lahko nevarni za otroke. Obstaja nevarnost zadusitve!

Dele ovitka shranujte izven dosegaj majhnihtrok; cimprej jih odstranite.

Zahtve, ki jih mora spolnjevati uporabnik

Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo.

Izobrazba

Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.

Minimalna starost

MladOLEtniki lahko uporabljajo napravo, ko dopolnijo 18.
leto starosti. Izjema so mladOLEtniki, ki se kot vajenci
udelezijo del z namenom, da se naucijo pravilne uporabe;
morajo pa biti pod stalim nadzoram učitelja.

Urjenje

Giede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodila za uporabo. Posebno šolanje zato ni potrebno.

Servis

Ali imate tehnica vprasnja? Reklamacijo? Ali potrebujete rezervne deli ali nova navodila za uporabo?

Na naši splétrni strani www.guede.com Vam bomov oddelku Servis hitro pomagali. Pomagajmo si vizajemno in hitro. Da lahko Vašo napravo v primuru reklamiranja identificiramo, posljite nam serijski stevilko, katalosko st. in leto izdelave. Vse te podatke boste našli na tipski etiketi izdelka. Vse navedene podatke prosim vnesite tu, da jih imate pri roki:

Serijska stevilka:
Kataloška stevilka:
Leto izdelave:

Telefon: [phone] / 700-360
Telefaks: +49 (0) 79 04 / 700-51999
E-posta: [e-mail]
