Typ výrobku	Bezdrátová okružní pila
Značka	Metabo
Model	KS 18 LTX 57
Jmenovité napětí	18 V
Typ baterie	Li-Ion, kompatibilní s CAS (Cordless Alliance System)
Otáčky naprázdno	4500 ot./min
Průměr kotouče	165 mm
Maximální hloubka řezu (90°)	57 mm
Maximální hloubka řezu (45°)	40 mm
Hmotnost (bez baterie)	3,5 kg
Hladina akustického tlaku	85 dB(A)
Vibrace (typická hodnota)	2,5 m/s²
Brzdový systém	Elektronická brzda kotouče
Pracovní osvětlení	Integrované LED
Hloubkový doraz	Ano, nastavitelný bez nářadí
Paralelní vodítko	Včetně
Rukojeť	Ergonomická, Soft-grip
Třída ochrany	Dvojitá izolace
Údržba	Pravidelně čistěte větrací štěrbiny
Záruka	2 roky
Příslušenství v balení	Pilový kotouč, klíč na kotouč, paralelní vodítko

Často kladené otázky - KS 18 LTX 57 METABO

Jak vyměnit pilový kotouč u pily KS 18 LTX 57?

Pro výměnu kotouče nejprve odpojte baterii. Pomocí přiloženého klíče zablokujte hřídel a odšroubujte středový šroub. Sejměte přírubu a kotouč. Nasaďte nový kotouč v souladu se směrem otáčení a pevně utáhněte.

Jakou baterii použít s pilou KS 18 LTX 57?

Používejte Li-Ion baterie Metabo nebo CAS (Cordless Alliance System) o napětí 18 V s kapacitou 1,3 Ah až 10 Ah. Baterie NiCd nejsou kompatibilní.

Jak nastavit hloubku řezu?

Odjistěte páčku nastavení hloubky na krytu. Nastavte základnu na požadovanou hloubku (max. 57 mm při 90°). Páčku zavřete pro zajištění.

Co dělat, když pila nenastartuje?

Nejprve zkontrolujte, zda je baterie nabitá a správně vložená. Ujistěte se, že není aktivováno blokování hřídele. Pokud problém přetrvává, kontaktujte servis Metabo.

Jak čistit pilu KS 18 LTX 57?

Odpojte baterii. Čistěte kryt a větrací štěrbiny suchým hadříkem nebo měkkým kartáčem. Nepoužívejte vodu ani rozpouštědla. Pravidelně odstraňujte nahromaděné piliny.

Jaké příslušenství je kompatibilní s touto pilou?

Pila akceptuje kotouče o průměru 165 mm s otvorem 20 mm. Dodávané paralelní vodítko je kompatibilní. Lze použít další příslušenství CAS, jako jsou baterie a nabíječky Metabo.

Je pila kompatibilní se všemi bateriemi CAS?

Ano, KS 18 LTX 57 je kompatibilní se všemi Li-Ion bateriemi CAS o napětí 18 V, včetně modelů Metabo a dalších značek CAS. Zkontrolujte napětí a kapacitu.

Jak používat paralelní vodítko?

Zasuňte paralelní vodítko do drážek na základně. Utáhněte knoflíky pro fixaci. Nastavte vzdálenost od kotouče pro přesný paralelní řez.

Kde najít náhradní díly pro KS 18 LTX 57?

Kontaktujte svého prodejce Metabo nebo navštivte web www.metabo.com pro náhradní díly. Používejte pouze originální díly pro zajištění bezpečnosti.

Jak bezpečně skladovat pilu?

Vyjměte baterii a vyčistěte pilu. Uložte ji na suchém místě mimo dosah dětí. Použijte přepravní kufřík, je-li k dispozici.

NÁVOD K OBSLUZE KS 18 LTX 57 METABO

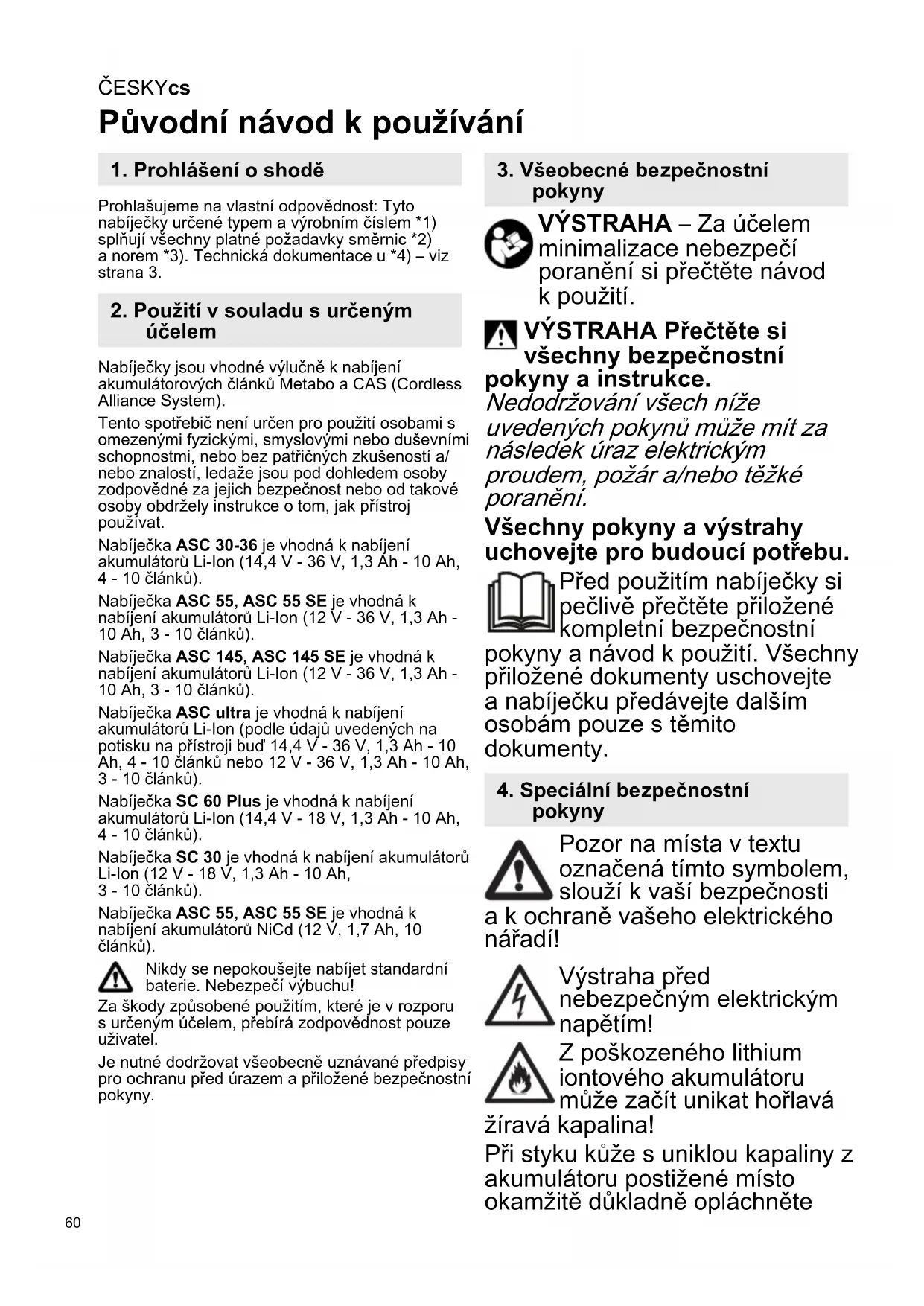

Püvodní námod k používání

1. Prohlášení o shodě

Prohlasujeme na vlastni odpovednost: Tyto nabijecka urcené typem a vyrobnim cislem *1) splnju vsechny platné požadavky smernic *2) a norem *3). Technická dokumentace u *4)-viz strana 3.

2. Použití v souladu s určeným učelem

Nabiječky jsou vchodné výlucné k nabijeni akumulátorovych clanku Metabo a CAS (Cordless Alliance System).

Tento spotbrebi neni urcen pro pouziti osobami s omezenymi fyzickymi, smyslovymi nebo duševnimi schopnostmi, nebo bez patrčnych zkušeností a/ nebo znalosti, ledaže jsou pod dohledem osoby zodpovedné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak pristroj použivat.

Nabijecka ASC 30-36 je vhodná k nabijeni akumulátoru Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka ASC 55, ASC 55 SE je vchodná k nabijeni akumulátoru Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabijecka ASC 145, ASC 145 SE je vhodná k nabijeni akumulátoru Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabíječka ASC ultra je vchodná k nabíjení akumulátorů Li-lon (podle udajů uvedenych na potisku na pristroji bud' 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clánku nebo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clánku).

Nabijecka SC 60 Plus je vchodná k nabijeni akumulátoru Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka SC 30 je vhodná k nabijeni akumulátoru Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabiječka ASC 55, ASC 55 SE je vchodná k nabijeni akumulátoru NiCd (12 V, 1,7 Ah, 10 clánkú).

Nikdy se nepokoušejte nabijet standardní baterie. Nebezpečí vybuchu!

Za skody zpusobené pouzitim, které je v Rozporu s urcenym ucelem, prebirá zodpovédnost pouze uživatel.

Je nutné dodržovat vseobecne uznávané predpisy pro ochranu préd urazem a prilozené bezpečnostníPokyny.

3. Vseobecné bezpečnostní poukyny

VYSTRAHA - Za učelem minimalizace nebezpeci poraněné si prěctěte námod k použití.

VYSTRAHA Prctete si vsechny bezpecnostnipokyny a instrukce.

Nedodržovani vsech nizé
uvedenychPokynu muze mít za
nasledek uraz elektrickým
proudem, požár a/nebo těžké
poraněni.

Vsechny pouny a vystrahy uchovejte pro budouci potrebu.

Před použitím nabíječky si pečlivě prěctěte priložené kompletní bezpečnostní v a námod k použití. Všechnyné dokumenty uschovejte ečku prědávejte dalsím m pouze s temito enty.

4. Speciálné bezpečnostníPokyny

Pozor na mista v textu označena tímo symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadi!

Výstraha préd
nebezpečnám elektrickým
napětím!

Z poskozeného lithium iontoveho akumulátoru muže začitunikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené masto okamžitě dūkladné opláchněte

vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte Čistou vodou a neprodleně vyhledejte lékarsté ošetřeni!

Plné nabity akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chrahte nabiječku préd vlhkosti!

Děti by měly být pod dozorem, aby si nehrály s prístrojem.

Udržujte deti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah děti!

V pripadé koure nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájeciho kabelu!

Nevkládejte prědměty do ventilacnich otvorů nabíječky -nebezpeci urazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumúlátry!

V prostorech se zvyšeným
výskytem kovového prachu
nenabíjejte Žádné akumúlátory
pomoci nabíječek AIR COOLED.

5. Přehled

Viz. strana 2. Obrázky jsou priklady pro věchný pristroje.

1 Akumulátor (není soucásti baleni)
2 zásuvný slot
3 kontrolka napajeni
4 vystrazná kontrlka

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ové napétia sit'ovy kmitocet na typovem stitku odpovidaji udajum vaši elektrické site.
Zařazení, jak je toto, ktera generuju
stejnosmerny proud, mohou ovlivnovat jegnoduché proudové chránice. Použijte proto typ F nebo lepsí, s vypinacim proudem max. 30 mA.
Pred uvedenim nabiječky do provozu se ujistěte, ze ventilacni otvory jsou volné. Minímalní vzdálenost od jiních predmětů min. 5 cm!

6.1 Autotest

Zapojte sit'ovou zastrchu.

Výstrážná kontrolka (4) a kontrolka napajeni (3) se postupné Rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

Poznámka: Pro zobrazení stavu nabitú u akumulátoru Li-ion nejprve akumulátor vyjměte z nabíječky a poté stisknéte príslušné tlacítko na akumulátoru.

7.2 Udržovací nabijeni

Je-li nabijeni ukončeno, nabiječka se automaticky prépne do režimu udržovaciho nabijeni.

Akumulator muze zustat v nabijece a bude tak vzdy pripraven k pouziti.

Kontrolka napajeni (3) trvale sviti.

8. Porucha

8.1 Výstrázná kontrolka (4) trvale sviti

Akumulator se nenabiji. Priliš vysoká / priliš nizká teplota. Pokud je teplota akumulatoru v Rozmezi 0^ až 50^ , automaticky se spustí proces nabijeni.

8.2 Výstražná kontrlka (4) blíká

• Akumulátor je vadny. Akumulátor ihned vyjměte z nabiječky.

CESKYcs

• Akumulátor není správně nasazen do nabijecího slotu (2). Viz kapitolu 7.1.

9. Opravy

Opravu nabiječky smí provadět pouze kvalifikovany elektrikár!

Je-li sítový privod tohoto prístroje poskozen, musí byt vyměnen vyrobcem nebo jeho zákaznickým servisem ā podobné kvalifikovanou osobou, aby nedoslo k ohrožení.

S nabíječkou Metabo vyžadujíci opravu se prosím obrat'te na vase zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana Životniho prostředí

Ridte se národními predpisy k ekologické likvidaci a recyklaci vysloužilého náradi, obalu a príslušenstvi.

Jen pro zeme EU: Elektrické náradí nevyhazujte do domácho opadu! Podle evropské směrnice 2012/19/EU o opadnich elektric-

kych a elektronickych zařizenich a dre opovidajici legislativy prislušné zeme musi byt stare elektrické naradi shromazd'ovano oddělené a odevzdánok ekologické recyklaci.

11. Technické udaje

Viz. strana 3.

U = napét'ové rozsahy akumulátoru
C = kapacita akumulátoru
I_C = nabijeci proud
t doba nabijeni

1) V závislosti na zbyvající kapacité a teplé akumulátoru se skutečná doba nabíjení muže od těchto udajú lišit.

Doporucená okolní teplota pri nabíjení je 0^ až 40^ .

Změny na základě technickéhoPokroku vyhrazeny.

Pristroj tridy ochrany II
Střidavý proud
