Produkttype	Trådløs rundsav
Mærke	Metabo
Model	KS 18 LTX 57
Nominel spænding	18 V
Batteritype	Li-Ion, kompatibel med CAS (Cordless Alliance System)
Tomgangshastighed	4500 o/min
Klingediameter	165 mm
Maks. skæredybde (90°)	57 mm
Maks. skæredybde (45°)	40 mm
Vægt (uden batteri)	3,5 kg
Lydtryksniveau	85 dB(A)
Vibration (typisk værdi)	2,5 m/s²
Bremsesystem	Elektronisk klingebremse
Arbejdsbelysning	Integreret LED
Dybdestop	Ja, værktøjsfri justering
Parallelanslag	Inkluderet
Håndtag	Ergonomisk, Soft-grip
Beskyttelsesklasse	Dobbelt isolering
Vedligeholdelse	Rengør regelmæssigt ventilationsåbningerne
Garanti	2 år
Medfølgende tilbehør	Savklinge, klingenøgle, parallelanslag

Ofte stillede spørgsmål - KS 18 LTX 57 METABO

Hvordan skifter man klingen på saven KS 18 LTX 57?

For at skifte klingen skal du først afbryde batteriet. Brug den medfølgende nøgle til at blokere akslen og skru den centrale skrue ud. Fjern flangen og klingen. Monter den nye klinge i overensstemmelse med rotationsretningen, og skru derefter fast.

Hvilket batteri skal bruges med saven KS 18 LTX 57?

Brug Li-Ion-batterier fra Metabo eller CAS (Cordless Alliance System) på 18 V, med en kapacitet på 1,3 Ah til 10 Ah. NiCd-batterier er ikke kompatible.

Hvordan justerer man skæredybden?

Lås op for dybdejusteringshåndtaget på beskyttelsesdækslet. Juster sålen til den ønskede dybde (maks. 57 mm ved 90°). Luk håndtaget for at låse.

Hvad gør man, hvis saven ikke starter?

Kontroller først, at batteriet er opladet og korrekt isat. Sørg for, at aksellåsen ikke er aktiveret. Hvis problemet fortsætter, kontakt Metabos kundeservice.

Hvordan rengør man saven KS 18 LTX 57?

Afbryd batteriet. Rengør huset og ventilationsåbningerne med en tør klud eller en blød børste. Brug ikke vand eller opløsningsmidler. Fjern regelmæssigt ophobet savsmuld.

Hvilke tilbehør er kompatible med denne sav?

Saven accepterer klinger på 165 mm med boring på 20 mm. Det medfølgende parallelanslag er kompatibelt. Andet CAS-tilbehør som Metabo-batterier og -ladere kan bruges.

Er saven kompatibel med alle CAS-batterier?

Ja, KS 18 LTX 57 er kompatibel med alle Li-Ion CAS-batterier på 18 V, inklusive Metabo-modeller og andre CAS-mærker. Kontroller spænding og kapacitet.

Hvordan bruges parallelanslaget?

Indsæt parallelanslaget i de dertil beregnede slidser på sålen. Spænd knapperne for at fastgøre det. Juster afstanden til klingen for at opnå et præcist parallelt snit.

Hvor finder man reservedele til KS 18 LTX 57?

Kontakt din Metabo-forhandler eller besøg www.metabo.com for reservedele. Brug kun originale dele for at sikre sikkerheden.

Hvordan opbevarer man saven sikkert?

Fjern batteriet og rengør saven. Opbevar den på et tørt sted utilgængeligt for børn. Brug transportkassen, hvis den er tilgængelig.

BRUGSANVISNING KS 18 LTX 57 METABO

Ikke lad et fulladet batteri på nytt.

OBS! Hvis du vil se oppladingsgraden på et Li-ion batteri, tar du forst ut batteriet fra laderen og trykker deretter på knappen på batteriet.

7.2 Vedlikeholdslading

Nár ladingen er fullfør, kobles laderen automatisk om på vedlikeholdslading.

Anbefalt omgivelsestemperatur ved lading: 0^ til 40^ .

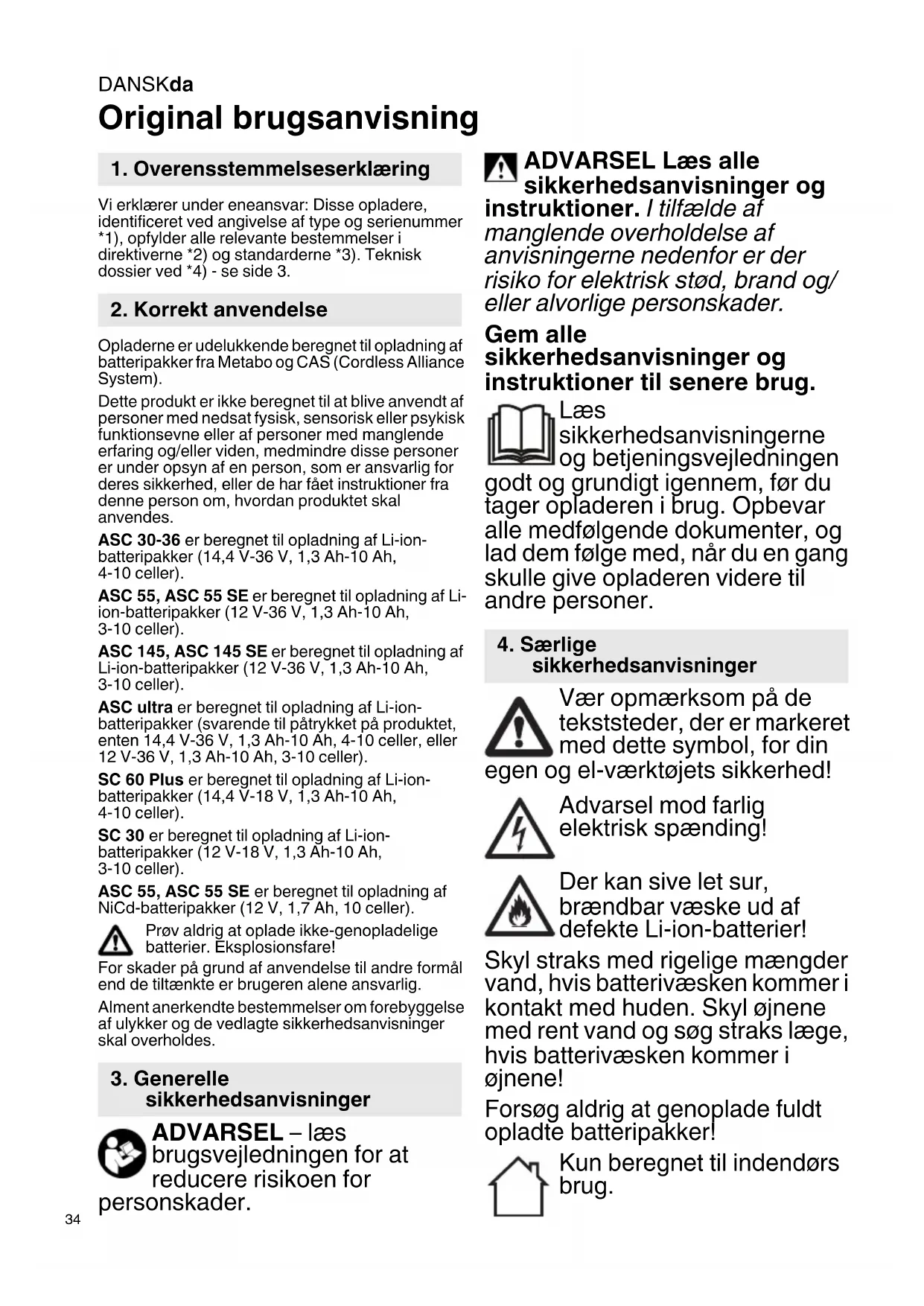

Vi erklærer under eneansvar: Disse opladere, identificeret ved angivelse af type og seriennummer *1), opfylder alle relevante bestemmelier direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se side 3.

2. Korrekt anvendelse

Opladerne er udelukkende beregnet til opladning af batteripakker fra Metabo og CAS (Cordless Alliance System).

Dette produit er/DDke beregnet til at blive anvendt af personer med nedsat fysisk, sensorisk eller psykisk Funktionsevne ellr af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, ellr de har faat instruktioner fra donne person om, hvordan produkt skal anvendes.

ASC 30-36 er beregnet til opladning af Li-ion-batteripakker (14,4 V-36 V, 1,3 Ah-10 Ah, 4-10 celler).

ASC 55, ASC 55 SE er beregnet til opladning af Li-ion-batteripakker (12 V-36 V, 1,3 Ah-10 Ah, 3-10 celler).

ASC 145, ASC 145 SE er beregnet til opladning af Li-ion-batteripakker (12 V-36 V, 1,3 Ah-10 Ah, 3-10 celler).

ASC ultra er beregnet til opladning af Li-ion-batteripakker (svarende til patrykket pa Produktet, enten 14,4 V-36 V, 1,3 Ah-10 Ah, 4-10 celler, ellr 12 V-36 V, 1,3 Ah-10 Ah, 3-10 celler).

SC 60 Plus er beregnet til opladning af Li-ion-batteripakker (14,4 V-18 V, 1,3 Ah-10 Ah, 4-10 celler).

SC 30 er beregnet til opladning af Li-ion-batteripakker (12 V-18 V, 1,3 Ah-10 Ah, 3-10 celler).

ASC 55, ASC 55 SE er beregnet til opladning af NiCd-batteripakker (12 V, 1,7 Ah, 10 celer).

Prov aldrig at oplade ikke-genopladelige batterier. Eksplosionsfare!

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Alment anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

ADVARSEL - Iaes
brugsvejledningen for at
reducere risikoen for
onskader.

ADVARSEL Læs alle sikkerhedsanvisninger og

instruktioner. I tilfelse af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/ ell er alvorlige persorskader.

Gem alle

sikkerhedsanvisninger og instruktioner til senere brug.

Laes sikkerhedsanvisningerne og betjeningsvejledningen

godt og grundigt igennem, før du tager opladeren i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, när du en gang skulle give opladeren videre til andre personer.

4. Særlige

sikkerhedsanvisninger

Vær opmaerkoms på de tekststeder, der er markeret med dette symbol, for din og el-værktjets sikkerhed!

egen og el-værktjets sikkerhed!

Advarsel mod farlig elektrisk spænding!

Der kan sive let sur,
brændbar væske ud af
defekte Li-ion-batterier!

Skyl straks med rigelige mængder vand, hvis batterivæskenkommen i kontakt medHUDen. Skyl øjnenemed rent vand og søg straks læge, hvis batterivæskenkommen i øjnene!

Forsøg aldrig at genoplade fuldt opladte batteripakker!

Kun beregnet til indendors.
brug.

Beskyt opladeren mod fugtighed!

Lad aldrig brorn bruge produitet.
Børn skal vare under opsyn for at sikre, at de/DDke leger med produitet.

Sørg for, at der ikke er bxørn i nærheden af opladeren og arbejdsområdet!

Opbevar opladeren utilgengeligt for bo:

I tilfælde af røgudvikling aller brand i opladeren skal du straks trække stikket ud af kontakten!

Stik ingen genstande ind i opladerens ventilationsspalter - Fare for elektrisk stød eller kortslutning!

Brug ingen defekte batteripakker! I områder med høj metalstøvbelastning ma batteripakker ikke oplades med AIR COOLED-opladere.

5. Oversigt

Se side 2. Illustrationerne gælder som eksempel for alle apparater.

1 Batteripakke (medleveres ikke)
2 Hölder
3 Driftslampe
4 Advarselslampe

6. Idriftsættelse

För du tager produit i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskitet er i overensstemmelse med data for din strømforsyning.

Produkter som dette, der genererer jævnstrøm, kan påvirke enkle fejlstrømsafbrydere. Anvend type Feller bedre, med en udlosningsstrøm på maks. 30 mA.

For du tager opladeren i brug, bOr du sikredig, at ventilationsspalterne er frie.
Mindsteafstand til andre genstande min.
5 cm!

6.1 Selvtest

Tilslut stikket.

Adverselslampen (4) og driftslampen (3) lyser i ca. 1 sekund after hinanden. Den indbyggede ventilator korer i ca. 5 sekunder.

7. Anvendelse

7.1 Opladning af batteripakke

Skub batteripakken helt ind til anslag i holderen (2).

Driftslampen (3) blinker.

Bemerk: For at fá vist ladetilstanden ved Li-ion-batteripakker skal batteripakken Först tages ud af opladeren, hvorefter der trykkes på tasten på batteripakken.

När batteripakken er færdigopladet, skifter opladeren automatisk til vedligeholdelsestladning. Batteripakken kan blive i opladeren og er dermed altid driftsklar.

• Batteripakken er defekt. Tag straks batteripakken ud af opladeren.
• Batteripakken er/DD skubbet rigtigt ind i holderen (2). Se kapitel 7.1.

9. Reparation

Reparationer på opladeren ma kun foretages af faguddannede elektrikere!

Hvis netledningen til produit bestakadiges, skal den udskiftes af producenten aller kundeservice erler en tilsvarende kvalificeret person for at forebygge farer.

Henvend dig til din Metabo-forhandler, nár du skal have repareret dine Metabo-opladere. Adresser findes på www.metabo.com.

DANSKda

10. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EF-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af

elektrisk og elektronisk udstyr og gennemforelsen i national lovgivning skal brugte el-værktjoer indsamles adskilt og afleveres miljørigtigt til genbrug.

11. Tekniske data

Se side 3.

U = batteripakkernes spændingsområder C = batteripakkernes kapacitet

Ic = ladestrom t = ladetid 1)

1) Afhengigt af batteripakkens restkapacitet og temperatur kan de reelle ladetider afvige frappe angivelser.

Anbefalet omgivelsestemperatur ved opladning: 0^ til 40^ .

Forbeholdt ændringer som følge af tekniske fremskridt.

Produkt i beskyttelsesklasse II Vekselström
