Toote tüüp	Juhtmeta ketassaag
Kaubamärk	Metabo
Mudel	KS 18 LTX 57
Nimipinge	18 V
Aku tüüp	Li-Ion, ühilduv CAS (Cordless Alliance System)
Tühikäigu pöörlemiskiirus	4500 p/min
Saetera läbimõõt	165 mm
Maksimaalne lõikesügavus (90°)	57 mm
Maksimaalne lõikesügavus (45°)	40 mm
Kaal (ilma akuta)	3,5 kg
Helirõhutase	85 dB(A)
Vibratsioon (tüüpiline väärtus)	2,5 m/s²
Pidurisüsteem	Elektrooniline saetera pidur
Töövalgustus	Sisseehitatud LED
Sügavuspiirik	Jah, reguleeritav ilma tööriistata
Paralleeljuhik	Kaasas
Käepide	Ergonoome, pehme haardega
Kaitseklass	Topeltisolatsioon
Hooldus	Puhastage regulaarselt tuulutusavasid
Garantii	2 aastat
Kaasasolevad tarvikud	Saetera, saetera võti, paralleeljuhik

Korduma kippuvad küsimused - KS 18 LTX 57 METABO

Kuidas vahetada KS 18 LTX 57 saetera?

Saetera vahetamiseks ühendage esmalt aku lahti. Kasutage kaasasolevat võtit võlli blokeerimiseks ja keerake keskne kruvi lahti. Eemaldage äärik ja saetera. Paigaldage uus saetera, järgides pöörlemissuunda, ja keerake kruvi tugevasti kinni.

Millist akut kasutada KS 18 LTX 57 saega?

Kasutage Li-Ion Metabo või CAS (Cordless Alliance System) 18 V akusid, mahutavusega 1,3 Ah kuni 10 Ah. NiCd akud ei ühildu.

Kuidas reguleerida lõikesügavust?

Avage kaanel asuv sügavuse reguleerimishoob. Reguleerige tald soovitud sügavusele (max 57 mm 90° juures). Sulgege hoob lukustamiseks.

Mida teha, kui saag ei käivitu?

Kontrollige esmalt, et aku on laetud ja korralikult sisestatud. Veenduge, et võlli blokeering pole sisse lülitatud. Kui probleem püsib, võtke ühendust Metabo müügijärgse teenindusega.

Kuidas puhastada KS 18 LTX 57 saagi?

Ühendage aku lahti. Puhastage korpust ja tuulutusavasid kuiva lapiga või pehme harjaga. Ärge kasutage vett ega lahusteid. Eemaldage regulaarselt kogunenud saepuru.

Millised tarvikud ühilduvad selle saega?

Saag võtab vastu 165 mm saeterasid, mille ava on 20 mm. Kaasasolev paralleeljuhik sobib. Teisi CAS-tarvikuid, nagu Metabo akud ja laadijad, saab kasutada.

Kas saag ühildub kõigi CAS-akutega?

Jah, KS 18 LTX 57 ühildub kõigi 18 V Li-Ion CAS-akutega, sealhulgas Metabo mudelid ja teised CAS-i kaubamärgid. Kontrollige pinget ja mahutavust.

Kuidas kasutada paralleeljuhikut?

Sisestage paralleeljuhik tallal olevatesse piludesse. Pingutage nupud kinnitamiseks. Reguleerige kaugust saeterast täpse paralleellõike saavutamiseks.

Kust leida varuosi KS 18 LTX 57 jaoks?

Võtke ühendust oma Metabo edasimüüjaga või külastage veebisaiti www.metabo.com varuosade leidmiseks. Kasutage ainult originaalvaruosi, et tagada ohutus.

Kuidas saagi ohutult hoida?

Eemaldage aku ja puhastage saag. Hoidke seda kuivas kohas ja lastele kättesaamatus kohas. Kasutage transpordikohvrit, kui see on saadaval.

KASUTUSJUHEND KS 18 LTX 57 METABO

et Algupärane kasutusjuhend 63

It Originali instrukcija 66

IV Instrukcijas originalvaloda 69

ar 72

ASC ultra

ASC 30-36

ASC55

ASC 55 SE

ASC145

ASC145SE

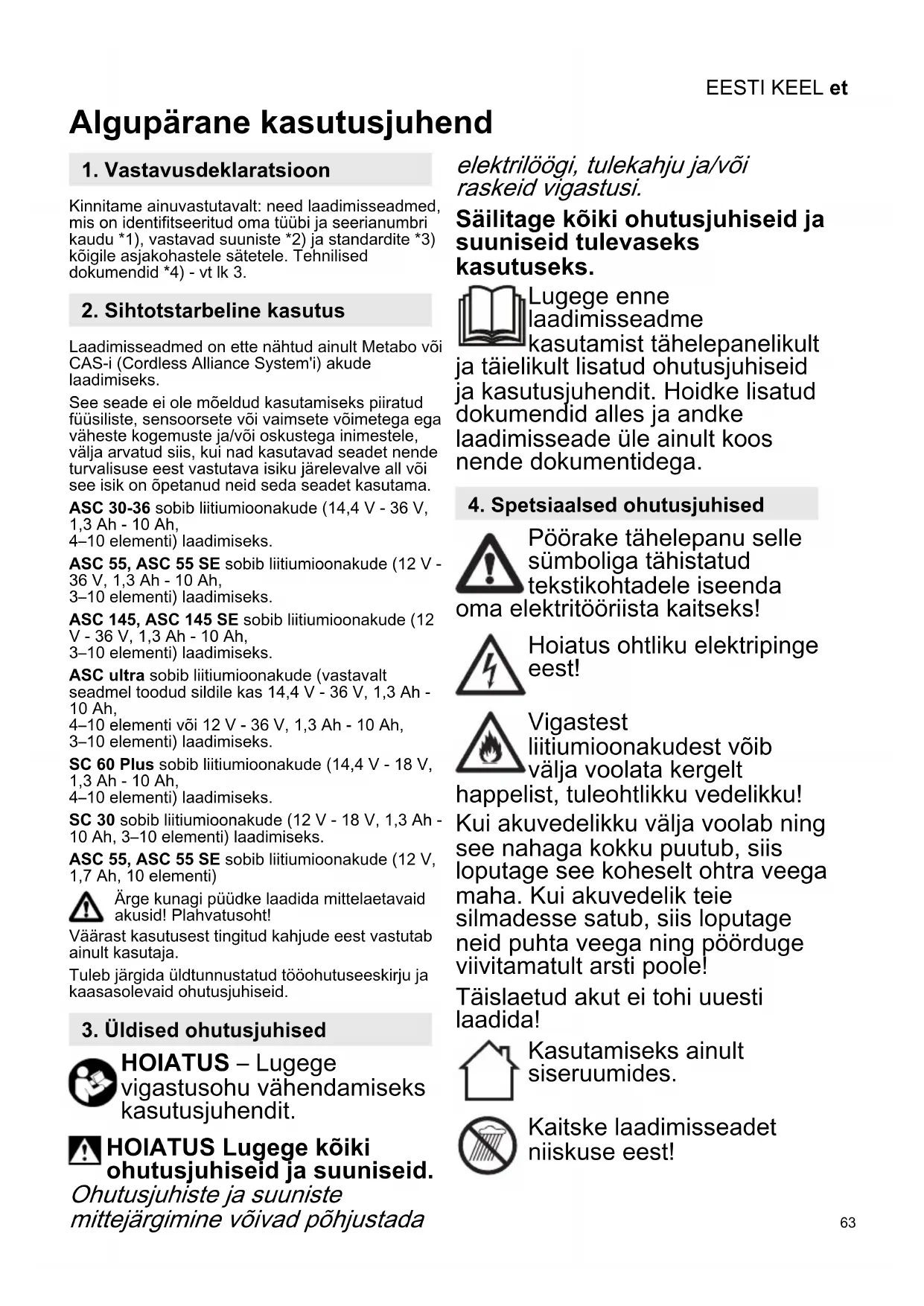

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud omatau tubi ja seerianumbri kaudu *1), vastavad suniste *2) ja standardite *3) koigile asjakohastele satetele. Tehnilised dokumendid *4)- vt lk 3.

2. Siftotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo vöi CAS-i (Cordless Alliance System'i) akude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 30-36 sobib liitiumioonakude (14,4 V - 36 V, 1,3 Ah - 10 Ah,

4-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liiumioonakude (12 V - 36 V, 1.3 Ah - 10 Ah.

3-10 elementi) laadimiseks.

ASC 145, ASC 145 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah,

3-10 elementi) laadimiseks.

ASC ultra sobib liitiumionakude (vastavalt seadmel toodud sildile kas 14,4 V - 36 V, 1,3 Ah - 10 Ah,

4-10 elementi voi 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

SC 60 Plus sobib liitiumionakude (14,4 V - 18 V, 1,3 Ah - 10 Ah,

4-10 elementi) laadimiseks.

SC 30 sobib liitiumionakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege
vigastusohu vähendamiseks
kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pöhjustada

elektrilooigi, tulekahju ja/voiraskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tahelepanelikult ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseenda omalelektritööriista kaitseks!

4 Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest vöib
välja voolata kergelt
happelist, tuleohtlikku vedelikku!
Kui akuvedelikku välja voolab ning
see nahaga kokku puutub, siis
loputage see koheselt ohtra veega
maha. Kui akuvedelik teie
silmadesse satub, siis loputage
neid puhta veega ning poörduge
viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

EESTI KEELET

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadamv!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mingeid esemeid laadimisseadme ohustuspiludesse - elektrilooqi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada OHKJAHUTUSEGA laadimisseadmega akusid.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lückandalus
3 Töönäidik
4 Hoiatusnäidik

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tübisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed vovad mojutada lihtsaid rikkevoolu-kaitseluliteid. Kasutage tuup F voiparemaid kaitseluliteid maksimaalserakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspidud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator toötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku taelikult, st kuni piirikuni Iukandalusele (2).

Markus: Liitiumoonakude puhul laadimistaseme naitamiseks tuleb aku esmalt laadimisseadmist valja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku vöib jäda laadimisseadmesse ja on seega kasutusvalmis.

Tönnäidik (3) põleb pidevalt.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korga/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsetl.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmest valja.
• Akut ei lukatud ðigesti (2) lukandalusele. Vt peatükki 7.1.

9. Remont

Elektritöriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme totja voi totja klienditeenindus voisarnane kvalifitseeritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritöriistadega
pörduge palun Metabo lahimasse esindusse.
Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest korvaldamiseks ja umbertoitlemiseks.

Ainult EU-riikide puhul: arge visake elektritoöriistu ára koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja

elektroonikaseadmete jaatmete kohta ning siseriiklikesse oigusaktidesse ülevotmise kohta tuleb kasutatud elektritotooriistad koguda eraldi kokku ja votta ringlusse keskkonnasobralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U =aku pingeva hemikud
C = aku mahtuvus
Ic =laadimisvool
t = laadimisaeg

1) soltuvalt aku jäakmahtuvusest ja temperatuurist voivad tegelikud laadimisajad kalduda esitatud andmetest körvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Säilitame Óiguse teostada muudatus tehnilise progressi huvanguks.

Seade kaitseklassiga II

Vahelduvvool
