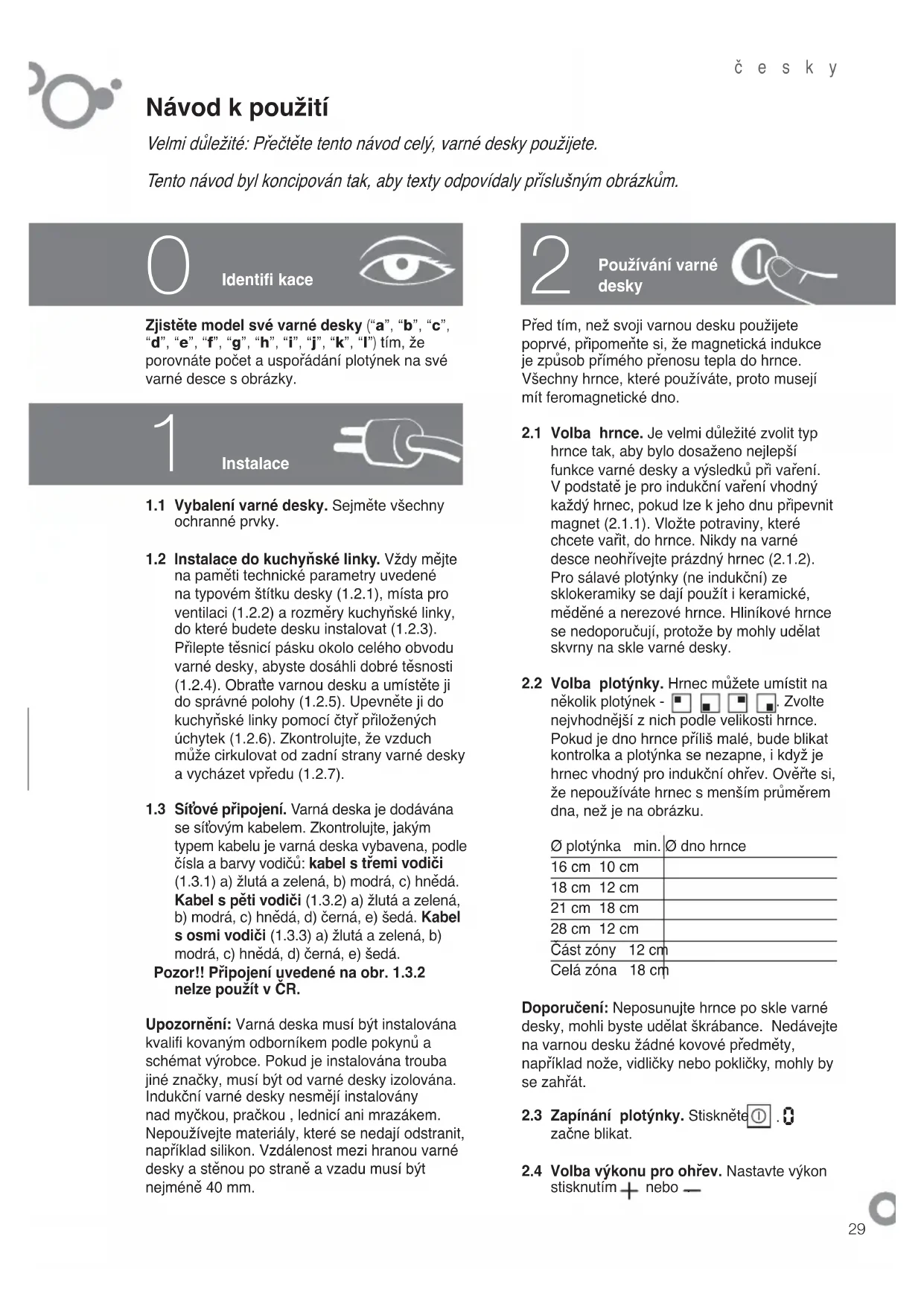

NÁVOD K OBSLUZE IFLIGHT40S FAGOR

Velmi důležité: Přečtěte tento návod celý, varné desky použijete.

Tento návod byl koncipován tak, aby texty odpovídaly příslušným obrázkům.

Identifi kace

Zjistěte model své varné desky ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l") tím, že porovnáte počet a usporádání plotýnek na své varné desce s obrázky.

Instalace

1.1 Vybalení varné desky. Sejměte všechny ochranné prvky.
1.2 Instalace do kuchyňské linky. Vždy mějte na paměti technické parametry uvedené na typovém štítku desky (1.2.1), místa pro ventilaci (1.2.2) a rozměry kuchyňské linky, do které budete desku instalovat (1.2.3). Přílepte těsnicí pásku okolo celého obvodu varné desky, abyste dosáhli dobré těsnosti (1.2.4). Obratte varnou desku a umístěte ji do správné polohy (1.2.5). Upevněte ji do kuchyňské linky pomocí čtyř přiložených úchytek (1.2.6). Zkontrolujte, že vzduch může cirkulovat od zadní strany varné desky a vycházet vpředu (1.2.7).
1.3 Sítové připojení. Varná deska je dodávána se síťovým kabelem. Zkontrolujte, jakým typem kabelu je varná deska vybavena, podle čísla a barvy vodičů: kabel s třemi vodiči (1.3.1) a) žlutá a zelená, b) modrá, c) hnědá. Kabel s pěti vodiči (1.3.2) a) žlutá a zelená, b) modrá, c) hnědá, d) černá, e) šedá. Kabel s osmi vodiči (1.3.3) a) žlutá a zelená, b) modrá, c) hnědá, d) černá, e) šedá.

Pozor!! Připojení uvedené na obr. 1.3.2 nelze použít v ČR.

Upozornění: Varná deska musí být instalována kvalifi kovaným odborníkem podle pokynů a schémat výrobce. Pokud je instalována trouba jiné značky, musí být od varné desky izolována. Indukční varné desky nesmějí instalovány nad myčkou, pračkou, lednicí ani mrazákem. Nepoužívejte materiály, které se nedají odstranit, například silikon. Vzdálenost mezi hranou varné desky a stěnou po straně a vzadu musí být nejméně 40 mm.

Používání varné desky

Před tím, než svoji varnou desku použijete poprvé, připomeňte si, že magnetická indukce je způsob přímého přenosu tepla do hrnce. Všechny hrnce, které používáte, proto musejí mít feromagnetické dno.

2.1 Volba hrnce. Je velmi důležité zvolit typ hrnce tak, aby bylo dosaženo nejlepší funkce varné desky a výsledků při vaření. V podstatě je pro indukční vaření vhodný každý hrnec, pokud lze k jeho dnu přípevnit magnet (2.1.1). Vložte potraviny, které chcete vařit, do hrnce. Nikdy na varné desce neohřívejte prázdný hrnec (2.1.2). Pro sálavé plotýnky (ne indukční) ze sklokeramiky se dají použít i keramické, měděné a nerezové hrnce. Hliníkové hrnce se nedoporučují, protože by mohly udělat skvrny na skle varné desky.
2.2 Volba plotýnky. Hrnec můžete umístit na několik plotýnek - ☐ ☐ ☐ ☐. Zvolte nejvhodnější z nich podle velikosti hrnce. Pokud je dno hrnce příliš malé, bude blikat kontrolka a plotýnka se nezapne, i když je hrnec vhodný pro indukční ohřev. Ověřte si, že nepoužíváte hrnec s menším průměrem dna, než je na obrázku.

∅ plotýnka min. ∅ dno hrnce

16 cm 10 cm
18 cm 12 cm
21 cm 18 cm
28 cm 12 cm
Část zóny 12 cm

Celá zóna 18 cm

Doporučení: Neposunujte hrnce po skle varné desky, mohli byste udělat škrábance. Nedávejte na varnou desku žádné kovové předměty, například nože, vidličky nebo pokličky, mohly by se zahřát.

2.3 Zapínání plotýnky. Stiskněte Ⓖ️ . ☐ začne blikat.
2.4 Volba výkonu pro ohřev. Nastavte výkon stisknutím + nebo —

2.5 Volba doby vaření 📋 Můžete zvolit, jak dlouho chcete, aby plotýnka hřála. Zvolte dobu stisknutím + nebo -na ikoně hodin 📋. Jakmile zvolený čas uplyne, plotýnka se automaticky vypne a ozve se pípnutí.

SPECIÁLNÍ PLOTÝNKY

2.6 Dvojitá sklokeramická plotýnka:

Zapněte hlavní zónu na maximum (2.6.1). Pokud znovu stisknete +, aktivujete tím dvojitou zónu (2.6.2), ozve se pípnutí a na displeji se objeví tečka, což potvrdí Váš pokyn. Nyní můžete nastavit výkon podle potřeby +. Abyste dvojitou zónu vypnuli, stiskněte stop a potom start ①, a nastavte výkon +, —

2.7 Oválná zóna: Dá se používat nezávisle jako dvě jednotlivé plotýnky ☐ ☐ , nebo mohou být použity společně jako jedna ☐ zóna. Stiskněte tlačítko Ⓖ pro plotýnku, kterou chcete použít a potom provedte kroky z bodu (2.4), abyste nastavili výkon, a bodu (2.5), abyste nastavili čas.

SPECIÁLNÍ FUNKCE

2.8 Přímý přístup ▶ . Tato funkce umožňuje přímý přístup ke zvolenému výkonu.

Když je plotýnka zapnutá ①, stiskněte abyste se dostali k nastavení výkonu což je nastavení z výroby (2.8.1). Abyste ho změnili, při vypnuté plotýnce (bez stisknutí ①, stiskněte a pár sekund jej držte stisknutý, dokud se neozve pípnutí a ⑧ nezačne blikat. Zvolte nový stupeň výkonu stisknutím + .— Potvrdte to novým stisknutím ⑰(2.8.2, 2.8.3, 2.8.4).

2.9 Funkce Total ← Totám umožní změnu výkonu během zvolené doby. Při zapnuté plotýnce Ⓕ a nastaveném výkonu + , stiskněte (2.9.1 total) Zvolte nový výkon pomocí tlačítek + — (2.9.2) a zvolte čas pomocí + na symbolu Ⓤ (2.9.3). Potvrdte to novým stisknutím tlačítka ←,Total displeji se objeví nový výkon a za ním tečka (2.9.4). Po uplynutí zvolené doby, se nastavený výkon vrátí na svou původní hodnotu a tečka zmizí (2.9.5).

2.10 Funkce Booster : Tato funkce umožnuje rychlé dosažení maximální teploty, což je užitečné pro rychlé zahřátí

tekutin nebo jejich uvedení do varu. Při zapnuté plotýnce ①, stiskněte Booster. Na displeji se objeví bo (2.10.1). Jakmile se tekutina začne vařit, zvolte žádaný výkon stisknutím — (2.10.2).

Důležitá poznámka: Když je aktivované tlačítko Booster, pak maximální výkon, který můžete použít na sousední plotýnce, je stupeň 6.

2.11 Programování odložené doby vaření : Tato funkce umožňuje nastavení konce doby vaření a jejího trvání. Vždy se dá použít jen jedna plotýnka.

Při zapnuté plotýnce ☐ stiskněte (2.11.1). Na displeji se objeví stávající čas. Pokud čas není správný, nastavte hodiny pomocí tlačítek pro nastavení výkonu + (2.11.2) a minuty tlačitky +, -na symbolu (2.11.3). Potvrdte čas stisknutím tlačítka (2.11.4). Potom použijte stejný postup na nastavení doby konce vaření (2.11.5, 2.11.6) a potvrdte ji stisknutím (2.11.7). Nastavte dobu vaření pomocí tlačítek + na symbolu (2.11.8) a potvrdte ji stisknutím (2.11.9). Zvolte nastavení výkonu stisknutím +, - (2.11.10) a potvrdte stisknutím (2.11.11). Na displeji se objeví Au +, potom tato značka zmizí a zůstane jen červená tečka (2.11.12).

Důležitá poznámka: Funkce „programování odložené doby“ se nedá najednou použít na víc než jedné plotýnce. Konec, doba a nastavení výkonu musejí být nastavovány, když číslice blikají.

DALŠÍ FUNKCE

2.12 Rychly ohrev (P s tečkou) P.: Tato funkce umožnuje vyšší nastavení výkonu po určitou dobu. Stiskněte dokud se neobjeví P (2.12.1). Uvolněte tlačítko, P začne blikat (2.12.2). Stiskněte znova +, změní se na nastavení maximálního výkonu P (2.12.3). Stiskněte a-zvolte žádaný výkon (2.12.4). Na displeji se objeví P. (2.12.5). Jakmile uběhne nastavený čas, vrátí se na nastavený výkon.

Doporučení: Pokud po volbě nastavení výkonu P. není vybrán konečný pracovní výkon, plotýnka se vypne.

Když Pje na displeji, můžete tuto funkci zrušit stisknutím kteréhokoli tlačítka pro nastavení výkonu.

2.13 Dětský zámek: Abyste dětem zabránili ve změně nastavení, stiskněte tlačítko a podržte jej 3 sekundy. Abyste zámek odblokovali, proces opakujte.

2.14 Bzučák: Abyste mohli bzučák deaktivovat, musí být vypnuta varná deska. Stiskněte současně tlačítka + k nastavení výkonu a nastavení času pravé dolní plotýnky, dokud se na displeji neobjeví bE EP. Podržte tlačítka stisknutá, dokud znaky nezmizí (2.14.1). Abyste jej aktivovali, proces opakujte.

Doporučení: Je lepší používat varné zóny na opačných koncích.

Vyvarujte se úderu hrncem o sklo.

Na indukční vaření používejte vhodné hrnce.

Používejte hrnce s tlustým a rovným dnem.

Upozornění: Pokud na senzorech necháte jakýkoli předmět, ozve se bzučák a varná deska se vypne.

Varná deska se vypíná automaticky po uplynutí odhadnuté bezpečné doby.

Tato doba závisí na zvoleném nastavení výkonu (1 - 10 hodin). Pokud vaříte tekutiny při vyšším výkonu, uslyšíte bzučivý zvuk.

Ten vzniká kvůli frekvenční vazbě plotýnky a je normální. U smíšených modelů se sálavými plotýnkami se těchto zón nedotýkejte, protože byste se mohli spálit.

3 Údržba a čištění

Protože sklo na indukční varné desce se příliš nezahřívá, snadno se čistí. Ale měli byste všechny přeteklé a vystříknuté potraviny co nejdříve vyčistit, a to pomocí vlhkého hadříku nebo kousku vrstveného papíru.

Na odolnější skvrny použijte výrobky určené na čištění sklokeramiky. U smíšených modelů se sálavými plotýnkami dosáhne sklo velmi vysoké teploty. Měli byste ho vyčistit co nejdřív a nenechat na něm zaschnout skvrny. Na vyčištění vypálených skvrn použijte houbu a mýdlovou vodu a speciální stěrku na sklo.

Nepoužívejte parní čistič.

Použití abrazivních čistidel nebo tvrdých kovových brousicích podložek na čištění varné desky může udělat škrábance a může způsobit prasknutí skla.

Ihned odstraňte všechny skvrny od cukru a zbytky cukru, protože by mohly poškodit povrch varné desky.

4 Řešení problémů

Varná deska se nezapne. Zkontrolujte, že je připojená k síti a zkontrolujte vypínač a pojistky.

Vypadávají pojistky. Zkontrolujte připojení.

Když je varná deska připojená do el.sítě, rozsvítí se kontrolka. To je normální. Kontrolka zhasne po 30 sekundách.

Když je varná deska používána na vaření poprvé, je cítit zápach. Zahřívejte hrnec s vodou na každé plotýnce po dobu ½ hodiny.

Varná deska se nezapne a objeví se zpráva. Volejte technický servis.

Varná deska se nezapne a na displeji se objeví 07. Vypněte dětskou pojistku (4.1.1).

Varná deska se nezapne. Na displeji se objeví _ nebo F7 a ozve se pípnutí. Vyčistěte varnou desku nebo odstraňte se senzorů všechny předměty (4.1.2).

Objeví se nebo F7. Elektronické obvody jsou přehřáté (4.1.3).

Během provozu bliká kontrolka. Je použit nevhodný hrnec.

Při nízkém nastavení výkonu se při ochlazování ozývá cvakání. To je normální. Varná deska se zapíná a vypíná, sama se nastavuje podle zvoleného nastavení výkonu.

Když je varná deska vypnutá, větrák stále běží. To je normální. Pomáhá to chladit elektronické obvody.

5

Bezpečnost

• Do elektrické instalace musí být zařazen vypínač odpojující všechny póly se vzdáleností mezi kontakty alespoň 3 mm v rozpojeném stavu.
• Instalace musí být dimenzována na maximální příkon uvedený na štítku a zásuvka musí mít řádné uzemnění.
• Pokud je kabel poškozen, musí být vyměněn Vaším po-prodejním servisem nebo podobným kvalifi kovaným technikem, aby nedošlo k nebezpečí úrazu.
• Indukční plotýnky mají systém pro detekci hrnce. Hřejí, jen když je hrnec na nich postaven.
• Po každém použití vypněte plotýnku na ovládacím panelu. Nenechávejte to na detektoru pro rozpoznání hrnce.
• Pokud by povrch skla prasknul nebo se zlomil, ihned odpojte zařízení od sítě, abyste neriskovali úraz elektrickým proudem. Nepoužívejte varnou desku, dokud sklo nebude vyměněno.
• Nepouštějte malé děti k varné desce a použijte dětskou pojistku, abyste jim zabránili v hraní s ovladači.
• Toto zařízení není určeno k použití osobami se sníženými schopnostmi.

• Varnou desku musí instalovat kvalifi kovaný odborník podle pokynů a schémat výrobce.

• Po intenzivním používání může být varná zóna horká a objeví se písmeno H. Nedotýkejte se těchto zón (5.1.1).

• Ochrana před přelitím: Pokud se nějaká tekutina vylila, nebo by na senzorech byl umístěn nějaký předmět, který by je zakryl, objeví se na displeji – ozve se pípnutí a varná deska se vypne. Vyčistěte sklo nebo odstraňte předmět a znovu zapněte varnou desku (5.1.2, 5.1.3).
• Automatické vypnutí: Pokud jste zapomněli plotýnku vypnout, automaticky se vypne sama po uplynutí 1 – 10 hodin, podle nastaveného výkonu.

Důležité! Důležitá poznámka pro uživatele s kardiostimulátory a aktivními implantáty: Funkce varné desky odpovídá současným předpisům pro elektromagnetické rušení (směrnice 2004/108/ES). Je konstruována tak, aby nenarušovala funkci jiných elektrických přístrojů, pokud vyhovují této normě. Indukční varné desky vytvářejí v okolním prostředí magnetické pole. Abyste zabránili interferenci mezi varnou deskou a kardiostimulátorem, musí být kardiostimulátor konstruován podle příslušné směrnice. Ohledně kardiostimulátoru a jeho přizpůsobení se poradte s výrobcem nebo Vaším lékařem.

Životní prostředí

Varná deska je konstruována se zřetelem na ochranu životního prostředí.

Važte si životního prostředí. Pro každý typ vaření používejte nejvhodnější výkon. Pokud chcete, můžete u modelů se sálavými plotýnkami postavit další hrnec na stejné místo, jako byl předchozí hrnec, abyste využili akumulované teplo a tím ušetříte energii. Kdykoli můžete, používejte pokličky, abyste zmenšili ztrátu tepla odpařováním.

Zacházení s elektrickým a elektronickým odpadem.

Nelikvidujte toto zařízení společně s běžným domácím odpadem. Odvezte varnou desku do speciálního sběrného střediska. Recyklace domácích zařízení omezuje negativní důsledky pro zdraví a životní prostředí a umožňuje úspory energie a zdrojů. Pro další informace prosím kontaktujte Vaše místní úřady nebo obchod, kde jste varnou desku koupili. Bližší informace získáte též na www.elektrowin.cz
