IFLIGHT40S - Fogão FAGOR - Manual de utilização gratuito

Tipo de produto	Placa de cozimento por indução
Marca	Fagor
Modelo	IFLIGHT40S
Número de zonas	4 zonas (incluindo uma zona dupla e uma zona de área)
Tipo de zonas	Indução, vitrocerâmica
Alimentação elétrica	230 V monofásico ou 400 V trifásico (cabo de 3, 5 ou 8 fios)
Potência máxima	Aproximadamente 7200 W (conforme configuração)
Dimensões (L x P)	59 x 52 cm (estimativa padrão)
Peso	Aproximadamente 8 kg
Funções especiais	Acesso direto, Booster, Temporizador, Programação diferida, Bloqueio infantil, Sinal sonoro, Detecção de recipiente, Desligamento automático, Proteção contra transbordamento
Manutenção e limpeza	Pano úmido ou papel de cozinha; para manchas resistentes, produto específico para vitrocerâmica e raspador especial
Segurança	Bloqueio infantil, desligamento automático, detecção de recipiente, proteção contra transbordamento, desligamento se vidro trincado
Peças de reposição e reparabilidade	Disponíveis no serviço de assistência técnica autorizado
Informações gerais	Manual em vários idiomas; compatível com recipientes de fundo ferromagnético (ímã adere)

Perguntas frequentes - IFLIGHT40S FAGOR

Por que minha placa de cozimento não liga?

Verifique primeiro a conexão elétrica e os fusíveis/disjuntores. Se o visor mostrar ^07, o bloqueio infantil está ativado (mantenha pressionada a tecla de bloqueio por 3 segundos para desativá-lo). Se a mensagem - ou F7 aparecer, limpe as teclas ou remova qualquer objeto sobre elas.

Quais recipientes usar em uma placa de indução?

Use recipientes cujo fundo seja ferromagnético: um ímã deve aderir ao fundo. Recipientes de cerâmica, cobre ou aço inoxidável também são adequados para zonas radiantes. Evite alumínio, que pode manchar o vidro.

Como usar a função Booster?

Ligue a zona e pressione a tecla Booster. O visor exibe um indicador. Quando o líquido ferver, reduza a potência com a tecla -. Atenção: com o Booster ativado, a potência máxima da zona adjacente é limitada a 6.

Por que o indicador de potência está piscando?

Isso significa que o recipiente não é adequado (diâmetro muito pequeno ou material não indutivo) ou não está posicionado corretamente na zona. Verifique o diâmetro mínimo exigido (10 a 18 cm conforme a zona) e se o ímã adere ao fundo.

Como bloquear as teclas para segurança das crianças?

Mantenha pressionada a tecla → por 3 segundos até ouvir um bipe. Para desbloquear, repita a mesma operação.

O que fazer se a placa de cozimento emitir um sinal sonoro e desligar?

Isso é normal em caso de transbordamento ou objeto sobre as teclas. Limpe a superfície ou remova o objeto e religue a placa. O sinal sonoro pode ser desativado pressionando simultaneamente as teclas + de potência e de tempo da zona direita até o visor mostrar bE EP (placa desligada).

Posso usar um temporizador para desligar uma zona automaticamente?

Sim. Após ligar a zona, ajuste a duração desejada com as teclas + e - do temporizador. Quando o tempo acabar, a zona desliga e um sinal sonoro soa.

Como limpar a placa de cozimento após o uso?

Limpe imediatamente os transbordamentos com um pano úmido ou papel de cozinha. Para manchas resistentes, use um produto específico para vitrocerâmica e um raspador especial. Nunca use produtos abrasivos ou escovas metálicas.

Por que a ventilação continua após desligar a placa?

Isso é normal. A ventilação continua para resfriar os circuitos eletrônicos. Ela para automaticamente quando a temperatura interna estiver suficientemente baixa.

O que fazer em caso de trinca na superfície vitrocerâmica?

Desconecte imediatamente o aparelho da rede elétrica para evitar risco de choque elétrico. Não reutilize a placa até substituir o vidro por um profissional autorizado.

MANUAL DE UTILIZADOR IFLIGHT40S FAGOR

Muito importante: Leia integralmente este manual antes de utilizar a placa.

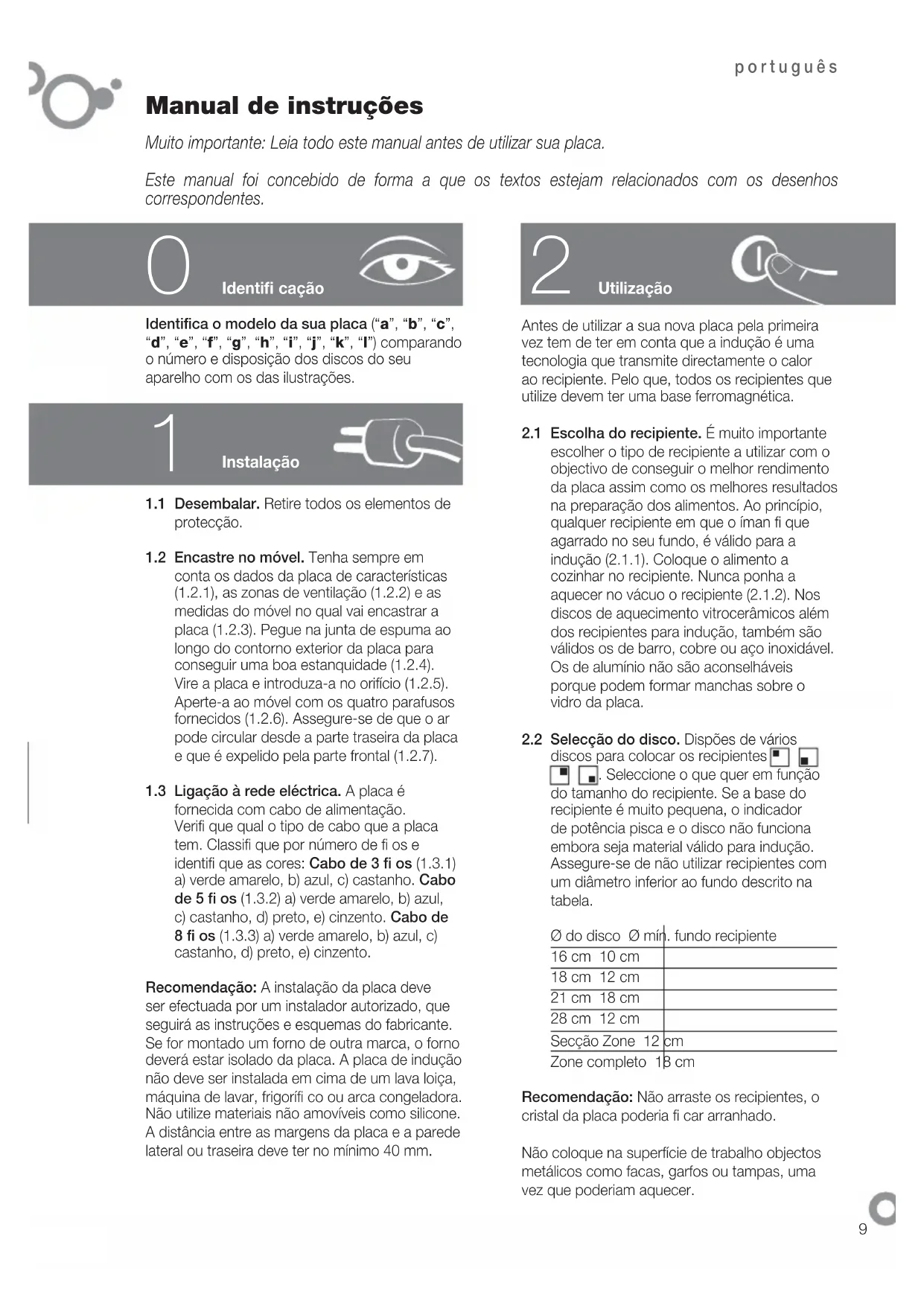

Manual de instruções

Muito importante: Leia todo este manual antes de utilizar sua placa.

Este manual foi concebido de forma a que os textos estejam relacionados com os desenhos correspondentes.

Identificação

Identifica o modelo da sua placa ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l") comparando o número e disposição dos discos do seu aparelho com os das ilustrações.

1

Instalação

1.1 Desembalar. Retire todos os elementos de proteção. 1.2 Encastre no móvel. Tenha sempre em conta os dados da placa de características (1.2.1), as zonas de ventilação (1.2.2) e as medidas do móvel no qual vai encastrar a placa (1.2.3). Pegue na junta de espuma ao longo do contorno exterior da placa para conseguir uma boa estanquidade (1.2.4). Vire a placa e introduza-a no orifício (1.2.5). Aperte-a ao móvel com os quatro parafusos fornecidos (1.2.6). Assegure-se de que o ar pode circular desde a parte traseira da placa e que é expelido pela parte frontal (1.2.7). 1.3 Ligação à rede elétrica. A placa é fornecida com cabo de alimentação. Verifique qual o tipo de cabo que a placa tem. Classifique por número de fios e identifique as cores: Cabo de 3 fios (1.3.1) a) verde amarelo, b) azul, c) castanho. Cabo de 5 fios (1.3.2) a) verde amarelo, b) azul, c) castanho, d) preto, e) cinzento. Cabo de 8 fios (1.3.3) a) verde amarelo, b) azul, c) castanho, d) preto, e) cinzento.

Recomendação: A instalação da placa deve ser efetuada por um instalador autorizado, que seguirá as instruções e esquemas do fabricante. Se for montado um forno de outra marca, o forno deverá estar isolado da placa. A placa de indução não deve ser instalada em cima de um lava-loiça, máquina de lavar, frigorífico ou arca congeladora. Não utilize materiais não amovíveis como silicone. A distância entre as margens da placa e a parede lateral ou traseira deve ter no mínimo 40 mm.

2

Utilização

Antes de utilizar a sua nova placa pela primeira vez tem de ter em conta que a indução é uma tecnologia que transmite diretamente o calor ao recipiente. Pelo que, todos os recipientes que utilize devem ter uma base ferromagnética.

2.1 Escolha do recipiente. É muito importante escolher o tipo de recipiente a utilizar com o objetivo de conseguir o melhor rendimento da placa assim como os melhores resultados na preparação dos alimentos. Ao princípio, qualquer recipiente em que o íman fique agarrado no seu fundo, é válido para a indução (2.1.1). Coloque o alimento a cozinhar no recipiente. Nunca ponha a aquecer no vácuo o recipiente (2.1.2). Nos discos de aquecimento vitrocerâmicos além dos recipientes para indução, também são válidos os de barro, cobre ou aço inoxidável. Os de alumínio não são aconselháveis porque podem formar manchas sobre o vidro da placa.

2.2 Seleção do disco. Dispõe de vários discos para colocar os recipientes

☐. Selecione o que quer em função do tamanho do recipiente. Se a base do recipiente for muito pequena, o indicador de potência pisca e o disco não funciona, embora seja material válido para indução. Assegure-se de não utilizar recipientes com um diâmetro inferior ao fundo descrito na tabela.

∅ do disco ∅ mín. fundo recipiente

16 cm 10 cm
18 cm 12 cm
21 cm 18 cm
28 cm 12 cm
Secção Zone 12 cm
Zone completo 18 cm

Recomendação: Não arraste os recipientes, o cristal da placa poderia ficar arranhado.

Não coloque na superfície de trabalho objetos metálicos como facas, garfos ou tampas, uma vez que poderiam aquecer.

2.3 Ligar o disco. Prima Ⓗ e ⚡ começará a piscar. 2.4 Selecionar a potência. Ajuste-a premindo + ou -. 2.5 Selecionar o tempo de cozedura. Pode selecionar o tempo de duração de funcionamento do disco, selecionando o tempo premindo + ou - sobre o ícone das horas. Uma vez finalizado o tempo, o disco desliga-se automaticamente, emitindo um som.

DISCOS ESPECIAIS

2.6 Disco duplo em vitrocerâmica: Coloque a zona principal na potência máxima (2.6.1). Um impulso adicional em acionará a zona dupla (2.6.2) e um sinal sonoro e um ponto no ecrã confirmarão a sua ordem; já pode regular a potência como necessitar +. Para apagar a zona dupla, prima para parar e depois para pôr em funcionamento ①, e regular a sua potência +, -. 2.7 Disco Zone: Este disco pode utilizá-lo de forma independente, como dois discos unitários □ □ ou conjuntamente, como um único disco □. Prima a tecla do disco que deseja utilizar e siga os passos do ponto (2.4) para selecionar a potência e (2.5) para selecionar a duração.

FUNÇÕES ESPECIAIS

2.8 Função Acesso Direto ▶. Permite aceder diretamente a uma potência selecionada.

Com o disco aceso ① prima ▶ e acederá à potência 8 que é a predeterminada pelo fabricante (2.8.1). Para modificá-la tem de ter o disco desligado (sem ativar ①) e manter premido durante alguns segundos até ouvir um bip e 8 piscar. Selecione a nova potência desejada premindo +, -. Valide premindo de novo a tecla. (2.8.2, 2.8.3, 2.8.4). 2.9 Função Total ≈ Permite aceder a uma troca de potência numa hora selecionada. Com o disco aceso a uma potência determinada, +, prima ≈Total → (2.9.1). Selecione a nova potência com as teclas +, - (2.9.2) e a hora com +, - sobre o símbolo do (2.9.3).

Valide premindo de novo a tecla ◆Total ➔ e visualizará a nova potência com um ponto (2.9.4). Decorrido o tempo selecionado, a potência volta para a posição inicial e o ponto desaparece (2.9.5).

2.10 Função Booster: Permite alcançar rapidamente a temperatura máxima, o que é útil para aquecer ou fazer ferver líquidos rapidamente. Com o disco aceso prima Booster, e visualizará (2.10.1). Assim que o líquido entra em ebulição, selecione a potência desejada premindo — (2.10.2).

Nota importante: Com Booster ativado, a potência máxima a utilizar num disco adjacente é 6.

2.11 Programação diferida ⚫ Permite ajustar a hora de finalização e duração da cozedura. Não pode utilizar mais de um disco de uma vez.

Com o disco ligado ①, prima ② (2.11.1), e visualizará a hora atual. Se a hora não for a correta, ajuste-a com as teclas +, - de potência para os dois dígitos da hora (2.11.2) e com as teclas +, - sobre o símbolo do ③ para os dois dígitos dos minutos (2.11.3). Valide a hora premindo a tecla ④ (2.11.4). Em seguida ajuste igualmente a hora de finalização da cozedura (2.11.5, 2.11.6) e valide premindo ⑤ (2.11.7). Ajuste a duração de cozedura com as teclas +, - sobre o símbolo do ⑥ (2.11.8) e valide premindo ⑦ (2.11.9). Selecione a potência premindo +, - (2.11.10) e valide premindo ⑧ (2.11.11). Visualizará Au ÷o e em seguida apagar-se-á ficando só um ponto vermelho (2.11.12).

Nota importante: A programação diferida não poderá ser utilizada ao mesmo tempo em mais de um disco. Os valores de finalização, duração e potência desejados devem ser ajustados enquanto os dígitos estiverem intermitentes.

OUTRAS FUNÇÕES

2.12 Função aquecimento rápido (P ponto) P.: Permite obter uma maior potência durante um tempo determinado. Prima para a posição P (2.12.1). Solte o botão e piscará (2.12.2). Prima de novo e ficará na posição para potência máxima (2.12.3). Prima — e selecione a potência desejada (2.12.4). Visualizará (2.12.5).

Quando tiver terminado o tempo pertinente volte para a potência selecionada.

Recomendações: Depois de selecionar a potência P se não escolher uma potência de trabalho final, o disco desligar-se-á.

Enquanto visualiza P, qualquer ação nos botões de potência anula a função.

2.13 Função bloqueio: Para evitar o manuseamento por parte das crianças. Mantenha premido durante 3 segundos a tecla e ativará o bloqueio. Para desbloqueá-lo repita a operação.

2.14 Sinal sonoro: Para desativar o sinal sonoro, a placa tem de estar desligada. Ligue o disco inferior direito da placa, premindo simultaneamente as teclas + de potência e do tempo até visualizar bE EP mantenha premidas as teclas até os dígitos desaparecerem (2.14.1). Para ativar repita a operação.

Recomendações: Utilize preferencialmente zonas de cozedura situadas em lados diferentes.

Evite golpes dos recipientes sobre o cristal.

Utilize recipientes válidos para indução.

Utilize recipientes com fundo resistente e plano.

Advertências: Se deixar algum objeto em cima dos sensores, a placa emitirá sons e desligar-se-á.

A placa desliga-se automaticamente depois de um tempo estimado de segurança, que varia segundo a potência selecionada (de 1 a 10 horas).

Ao ferver líquidos em potências altas, ouvirá um zumbido devido ao acoplamento das frequências dos discos. É normal.

Nos modelos mistos com discos de aquecimento, não toque nessas zonas porque poderia queimar-se.

3

Manutenção e limpeza

Ao não aquecer muito o vidro nas placas de indução, a limpeza é fácil. No entanto, limpe o quanto antes os derrames e salpicos com um pano húmido ou com pedaço de papel laminado. Para a sujidade mais resistente, utilize produtos específicos para vitrocerâmicas.

Nos modelos mistos com discos de aquecimento, o vidro alcança uma temperatura elevada, procure limpar o anterior possível e evite que os derrames sequem. Para limpar as manchas reaquecidas utilize uma esponja com água e sabão e um esfregão especial para vidros.

Não utilize um vaporizador.

A utilização de produtos de limpeza abrasivos ou esfregões metálicos duros para limpar a placa, pode arranhar a superfície e partir o vidro.

Elimine imediatamente as manchas e restos de açúcar já que podem danificar a superfície da placa.

4

Resolução de problemas

Não funciona. Verifique se está ligado e confirme os interruptores diferenciais.

Os diferenciais saltam. Verifique a ligação.

Ao ligar aparece um sinal luminoso. É normal, a mensagem desaparece ao fim de 30 segundos.

Nas primeiras cozeduras são produzidos odores. Aqueça uma panela cheia de água num dos discos durante 1/2 hora.

A placa não funciona e aparece uma mensagem. Ligue o serviço técnico.

Não funciona e aparece 📄. Desbloqueie segurança para as crianças (4.1.1).

Não funciona e aparece _ou F7 e um sinal sonoro. Limpe ou retire os objectos que se encontrem sobre os sensores (4.1.2).

Aparece _ou F7. Os circuitos electrónicos reaqueceram (4.1.3).

Durante o funcionamento as luzes piloto piscam. O recipiente utilizado não está apto.

Durante a cozedura em potência baixa pode ouvir um clique. É normal, acender e apagar regulando automaticamente a potência seleccionada.

Depois de desligar a placa, a ventilação contínua. É normal, permite o arrefecimento dos circuitos electrónicos.

5

Segurança

• O circuito da rede que alimenta a placa, deve ter um interruptor de corte omnipolar de pelo menos 3 mm de separação entre contactos.
• A instalação deve estar redimensionada para a potência máxima indicada na placa de características e a tomada eléctrica com a tomada de terra aplicável.
• Se o cabo estiver danificado, deve ser substituído pelo serviço de pós-venda ou pessoal qualificado igualmente a fim de evitar um acidente.
• Os discos de indução dispõem de um sistema de detecção de recipientes. Só aquecem caso haja um recipiente.
• Depois de cada utilização, desligue o disco através do seu botão. Desconfie do detector de recipientes.
• Se a superfície do vidro racha ou parte, desligue de imediato o aparelho da rede para evitar um possível choque eléctrico. Não utilize a placa até substituir o vidro.
• Mantenha afastadas as crianças pequenas e utilize o sistema de bloqueio para evitar a possibilidade de brincarem com os botões.
• Este aparelho não se destina a ser utilizado por pessoas com incapacidades.
• A instalação da placa deve ser efectuada por um instalador autorizado que seguirá as instruções e esquemas do fabricante.
• Depois de uma utilização intensiva, a zona de

cozedura pode continuar quente e visualizar-se-á um H. Evite tocar nessas zonas (5.1.1).

- Protecção no caso de transbordamento: Em casos de transbordamento ou objectos que cobrem ou sejam colocados sobre os sensores, é visualizado -, é emitido um som e placa pára. Limpe ou retire o objecto e volte a pôr a placa em funcionamento (5.1.2, 5.1.3).

- Desligar automaticamente: Se se esquecer de desligar o disco, este desliga-se automaticamente num período compreendido entre 1 e 10 horas segundo a potência seleccionada.

Importante. Advertência para os utilizadores com estimuladores cardíacos e implantes activos: O funcionamento da placa está em conformidade com as normas de perturbações electromagnéticas em vigor (directiva 2004/108/CE). Foi concebida para não interferir no funcionamento dos outros aparelhos eléctricos desde que estes respeitem a referida norma. A placa de indução gera campos magnéticos no seu ambiente mais próximo. Para que não haja interferências entre a placa e um estimulador cardíaco, este deve ter sido concebido em conformidade com a norma que o contempla.

Pelo que se aconselha para o estimulador ou eventuais conformidades a consultar o fabricante ou o seu médico.

Meio ambiente

A placa foi concebida a pensar na preservação do meio ambiente.

Respeita o meio ambiente. Utilize as potências adequadas para cada cozedura. Ao terminar se o desejar nos modelos com discos de aquecimento coloque o recipiente no mesmo lugar para utilizar o calor acumulado, deste modo poupará energia. Utilize sempre uma tampa para que possa diminuir a perda de calor por evaporação.

Não elimine os aparelhos misturando-os com resíduos domésticos gerais.

Entregue a sua placa num centro especial de recolha.

A reciclagem de electrodomésticos evita consequências negativas para a saúde e meio ambiente e permite poupar energia e recursos.

Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a placa.

Nota importante: com Ativado, a máxima potência que se pode utilizar num foco adjacente é 6.

Evite golpes dos recipientes sobre o vidro.

Nos modelos mistos com focos radiantes, não toque nessas zonas porque se pode queimar.

3

Manutenção e limpeza

O uso de produtos de limpeza abrasivos ou esfregões metálicos duros para limpar a placa pode riscar a superfície e provocar a rotura do vidro.

Eliminar imediatamente as manchas e restos de açúcar, pois podem danificar a superfície da placa.

4

Não funciona. Verifique se está conectado e comprove os interruptores diferenciais.

Ao conectar aparece um sinal luminoso. É normal, a mensagem desaparece após 30 segundos.

Durante o funcionamento os pilotos piscam. O recipiente utilizado não é adequado.

Durante a cozedura em potências baixas pode ouvir um clic-clac. É normal, acende e apaga autorregulando a potência selecionada.
