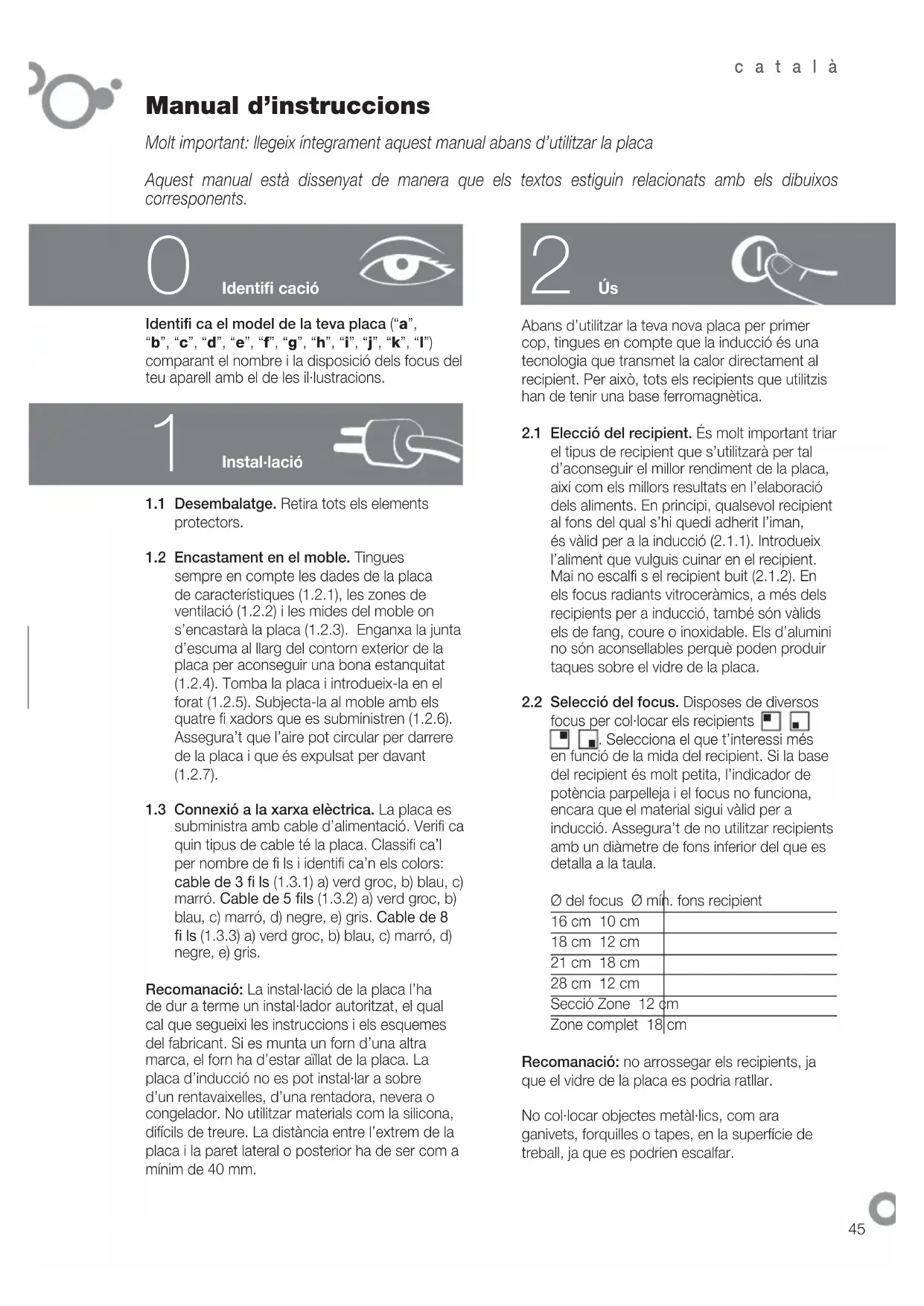

MANUAL D'USUARI IFLIGHT40S FAGOR

Molt important: llegeix íntegrament aquest manual abans d'utilitzar la placa

Aquest manual està dissenyat de manera que els textos estiguin relacionats amb els dibuixos correspondents.

Identifi cació

Identifi ca el model de la teva placa ("a",

comparant el nombre i la disposició dels focus del teu aparell amb el de les il·lustracions.

1

Instal·lació

1.1 Desembalatge. Retira tots els elements protectors.
1.2 Encastament en el mobile. Tingues sempre en compte les dades de la placa de característiques (1.2.1), les zones de ventilació (1.2.2) i les mides del mobile on s'encastarà la placa (1.2.3). Enganxa la junta d'escuma al llarg del contorn exterior de la placa per aconseguir una bona estanquitat (1.2.4). Tomba la placa i introdueix-la en el forat (1.2.5). Subjecta-la al moble amb els quatre fi xadors que es subministren (1.2.6). Assegura't que l'aire pot circular per darrere de la placa i que és expulsat per davant (1.2.7).
1.3 Connexió a la xarxa elèctrica. La placa es subministra amb cable d'alimentació. Verifi ca quin tipus de cable té la placa. Classifi ca'l per nombre de fi ls i identifi ca'n els colors: cable de 3 fi ls (1.3.1) a) verd groc, b) blau, c) marró. Cable de 5 fils (1.3.2) a) verd groc, b) blau, c) marró, d) negre, e) gris. Cable de 8 fi ls (1.3.3) a) verd groc, b) blau, c) marró, d) negre, e) gris.

Recomanació: La instal·lació de la placa l'ha de dur a terme un instal·lador autoritzat, el qual cal que segueixi les instruccions i els esquemes del fabricant. Si es munta un forn d'una altra marca, el forn ha d'estar aillat de la placa. La placa d'inducció no es pot instal·lar a sobre d'un rentavaixelles, d'una rentadora, nevera o congelador. No utilitzar materials com la silicona, difícils de treure. La distància entre l'extrem de la placa i la paret lateral o posterior ha de ser com a mínim de 40 mm.

2

Ús

Abans d'utilitzar la teva nova placa per primer cop, tingues en compte que la inducció és una tecnologia que transmet la calor directament al recipient. Per això, tots els recipients que utilitzis han de tenir una base ferromagnètica.

2.1 Elecció del recipient. És molt important triar el tipus de recipient que s'utilitzarà per tal d'aconseguir el millor rendiment de la placa, així com els millors resultats en l'elaboració dels aliments. En principi, qualsevol recipient al fons del qual s'hi quedi adherit l'iman, és vàlid per a la inducció (2.1.1). Introdueix l'aliment que vulguis cuinar en el recipient. Mai no escalfi s el recipient buit (2.1.2). En els focus radiants vitroceràmics, a més dels recipients per a inducció, també són vàlids els de fang, coure o inoxidable. Els d'alumini no són aconsellables perquè poden produir taques sobre el vidre de la placa.

2.2 Selecció del focus. Disposes de diversos

focus per col·locar els recipients □ □ □. Selecciona el que t'interessi més en funció de la mida del recipient. Si la base del recipient és molt petita, l'indicador de potència parpelleja i el focus no funciona, encara que el material sigui valid per a inducció. Assegura't de no utilitzar recipients amb un diàmetre de fons inferior del que es detalla a la taula.

∅ del focus ∅ mín. fons recipient
16 cm 10 cm
18 cm 12 cm
21 cm 18 cm
28 cm 12 cm
Secció Zone 12 cm
Zone complet 18 cm

Recomanació: no arrossegar els recipients, ja que el vidre de la placa es podria ratllar.

No col·locar objectes metàl·lics, com ara ganivets, forquilles o tapes, en la superfície de treball, ja que es podrien escalfar.

2.3 Encendre el focus. Prem ⓘ i parpellejarà 0.
2.4 Selecció de la potència. Ajusta-la prement + o -
2.5 Selecció del temps de cocció Pots seleccionar el temps de durada de funcionament del focus. Selecciona el temps prement + sobre l'icona de temps Un cop fi nalitzat el temps, el focus es disconnecta automàticament, i emet un xiulet.

FFOCUS ESPECIALS

2.6 Focus doble vitroceràmica: Posa la zona principal a la potencia màxima (2.6.1). Un impuls addicional a +accionarà la zona doble (2.6.2) i la instrucció es confi rmarà amb un senyal sonor i un punt a la pantalla; ja pots regular la potència com et calgui + , — . Per apagar la zona doble, prem parar i després engegar Ⓑ , i regula la potència + , —
2.7 Focus Zone: Aquest focus es pot utilitzar de manera independent, com a dos focus unitaris, o bé de manera conjunta, com un sol focus Prem la tecla del focus que vulguis utilitzar i segueix els passos del punt (2.4) per seleccionar-ne la potència i del (2.5) per seleccionar-ne la durada.

FUNCIONS ESPECIALS

2.8 Funció Accés directe ▶. Permet accedir directament a una potència seleccionada.

Amb el focus encès ① prem ▶ i accediràs a la potència 8 que és la predeterminada pel fabricant (2.8.1). Per modifi car-la, amb el focus apagat (sense activar ①) prem continuadamente ▶ durant uns segons fi ns que soni un bip i parpellegi 8. Selecciona la nova potència prement + . Valida-ho tornant a prémer la tecla ▶ (2.8.2, 2.8.3, 2.8.4).
2.9 Funció Total ←Total →. Permet accedir a un canvi de potència en un temps seleccionat. Amb el focus encès ⓘ i a una potència determinada + , prem ←Total → (2.9.1). Selecciona la nova potència amb les tecles + , (2.9.2) i el temps amb + , -sobre el símbol del ⓘ (2.9.3). Valida-ho tornant a prémer la tecla ←Total →

i visualitzaràs la nova potència amb un punt (2.9.4). Quan ha passat el temps seleccionat la potència torna a la seva posició inicial i el punt desapareix (2.9.5).

2.10 Funció Booster : Permet arribar ràpidament a la temperatura màxima, la qual cosa és útil per escalfar o fer bullir líquids rápidament. Amb el focus encès , prem Booster, i visualitzaràs (2.10.1). Un cop que el líquid bull, selecciona la potència que vulguis prement (2.10.2).

Nota important: amb Bactivat, la potència máxima que es pot utilitzar en un focus adjacent és de 6.

2.11 Programació diferida Ⓤ: Permet ajustar l'hora de fi nalització i la durada de la cocció. No es pot utilitzar més d'un focus alhora.

Amb el focus encès Ⓑ, prem Ⓛ(2.11.1), visualitzaràs l'hora actual. Si l'hora no és correcta, ajusta-la amb les tecles + — de potència per als dos dígités de l'hora (2.11.2) i amb les tecles + , sobre el símbol del ⓔ per als dos dígités dels minuts (2.11.3). Valida l'hora prement la tecla Ⓜ(2.11.4). A continuació ajusta de la mateixa manera l'hora de fi nalització de la cocció (2.11.5, 2.11.6) i valida-ho prement Ⓛ(2.11.7). Ajusta la durada de cocció amb les tecles + sobre el símbol del Ⓛ(2.11.8) i valida-ho prement Ⓛ(2.11.9). Selecciona la potència prement + , — (2.11.10) i valida-ho prement Ⓛ(2.11.11). Visualitzaràs Au † o i seguidament s'apagarà i només quedarà un punt vermell (2.11.12).

Nota important: La programació diferida no es pot utilitzar al mateix temps en més d'un focus. Els valors de fi nalització, durada i potència desitjats s'han d'anar ajustant mentre els díigits estiguin intermitents.

ALTRES FUNCIONS

2.12 Funció d'escalfament rápid (P punt) P. : Permet obtenir més potència durant un temps determinat. Prem + fi ns a la posició P (2.12,1). Deixa anar el comandament i la P parpellejarà (2.12.2). Prem un altre cop + es posarà en posició nàxima potència (2.12.3). Prem -i selecciona la potència que vulguis (2.12.4). Es visualitzarà P. (2.12.5). Quan hagi fi nalitzat el temps pertinent, torna a la potència seleccionada.

Recomanacions: Després de seleccionar la potència P. si no tries una potència de treball fi nal, el focus s'apagarà.

Mentre es visualitza P. qualsevol acció en els comandaments de potència anul·la la funció.

2.13 Funció de bloqueig: Per evitar manipulacions per part dels nens. Prem continuadament durant 3 segons la tecla → i activaràs el bloqueig. Per desbloquejar, repeteix l'operació.

2.14 Senyal sonor: Per desactivar el senyal sonor, la placa ha d'estar apagada. Al focus inferior dret de la placa, prem simultàniament les tecles + de potència i de temps fi ns que visualitzis bE EP, mantingues les tecles premudes fi ns que desapareguin els dígit (2.14.1). Per activarlo, repeteix l'operació.

Recomanacions: utilitza preferentment zones de cocció situades en costats diferents.

Evita els cops dels recipients contra el vidre.

Utilitza recipients vàlids per a inducció.

Utilitza recipients amb un fons gruixut i pla.

Advertències: si deixes algun objecte a sobre dels sensors, la placa emetrà sons i s'apagarà.

La placa s'apaga automàticament després d'un temps estimat de seguretat, que varia segons la potència seleccionada (d'1 a 10 hores).

En bullir líquids a potències altes, se sentirà un brunzit produït per l'acoblament de les frequències dels focus. És normal.

En els models mixtos amb focus radiants, no toquis aquestes zones perquè et podries cremar.

3

Manteniment i neteja

El fet que en les plaques d'inducció el vidre no s'escalfi gaire, fa que sigui fácil de netejar. No obstant això, cal que netegis els vessaments i les esquitxades l'abans possible amb un drap humit o amb un drap de paper laminat. Per netejar la brutícia més resistent, utilitza productes específi cs per a vitroceràmiques.

En els models mixtos amb focus radiants, el vidre assoleix una temperatura elevada. Procura netejar els vessaments l'abans possible, abans no s'assequin. Per netejar les taques rescalfades, utilitza un esponja amb aigua sabonosa i un rascador especial per a vidres.

L'ús de productes de neteja abrasius o de fregalls metàl·lics durs per netejar la placa, pot ratllar la superfície i provocar el trencament del vidre.

Eliminar immediatament les taques i restes de sucre, ja que poden danyar la superficie de la placa.

4

Solució de problemes

No funciona. Verifi ca que estigui connectat i comprova els interruptors diferencials.

Els diferencials salten. Verifi ca la connexió.

En connectar-ho apareix un senyal Iluminós. És normal, el missatge desapareix en 30 segons.

En les primeres coccions se senten olors. Escalfa una cassola plena d'aigua a cada focus durant 1/2 hora.

La placa no funciona i apareix un missatge. Truca al servei tècnic.

No funciona i apareix 07. Desbloqueja la seguretat per a nens (4.1.1).

No funciona i apareix_o F7 i un senyal sonor. Neteja o retira els objectes que es troben a sobre dels sensors (4.1.2).

Apareix _o F7. Els circuits electrònics s'han rescalfat (4.1.3).

Durant el funcionament els pilots parpellegen. El recipient utilitzat no és apte.

Durant la cocció en potències baixes se sent un clic-clac. És normal, s'encén i s'apaga per autoregular la potència seleccionada.

Després d'apagar la placa, la ventilació continua. És normal, això permet el refredament dels circuits electrònics.

5

Seguretat

- El circuit de la xarxa que alimenta la placa ha de tenir un interruptor de tall omnipolar de com a mínim 3 mm de separació entre contactes.

- La instal·lació ha d'estar dimensionada a la potència màxima que s'indica a la placa de característiques i la presa de corrent amb presa a terra reglamentària.

- Si el cable està danyat cal que el servei de postvenda o personal qualifi cat similar el substitueixi, per tal d'evitar perills.

- Els focus d'inducció disposen d'un sistema de detecció de recipients. Només escalfen si hi ha un recipient.

- Després de cada utilització, disconnecta el focus per mitjà del seu control. No confi is en el detector de recipients.

- Si la superficie del vidre s'esquerda o es trenca, desconnecta immediatament l'aparell de la xarxa per evitar un possible xoc elèctric. No utilitzis la placa fi ns que no hagis canviat el vidre.

- Mantingues allunyats els nens petits de la placa i utilitza el sistema de bloqueig per evitar que puguin jugar amb els comandaments.

- Aquest aparell no està pensat perquè l'utilitzin persones amb capacitats reduïdes.

- La instal·lació de la placa l'ha de dur a terme un instal·lador autoritzat, el qual cal que segueixi les instruccions i els esquemes del fabricant.

- Després d'una utilització intensiva, la zona de cocció pot continuar calenta i per això es

visualitzarà una H. Evita tocar aquestes zones (5.1.1).

- Protecció en cas de desbordament: En casos de desbordament o objectes que cobreixin o es col·loquin a sobre dels sensors, el visualitza

- sona un xiulet i la placa s'apaga. Neteja-ho o retira l'objecte i torna a posar la placa en marxa (5.1.2, 5.1.3).

- Desconnexió automàtica: Si t'oblides d'apagar el focus, s'apagarà sol automàticament en un període d'entre 1 i 10 hores en funció de la potència seleccionada..

Important. A l'atenció d'usuaris amb estimuladors cardíacs i implants actius: el funcionament de la placa compleix les normes de pertorbacions electromagnètiques en vigor (directriu 2004/108/CE). Ha estat dissenyada per no interferir en el funcionament dels altres aparells electrònics, sempre que aquests respectin la normativa esmentada. La placa d'inducció genera camps magnètics en l'entorn més proper. Per tal que no hi hagi interferències entre la placa i un estimulador cardíac, cal que aquesta hagi estat dissenyat de conformitat amb la normativa que el contempla. Pel que fa a l'estimulador o conformitats eventuals, pots consultar el fabricant o el teu metge.

Medi ambient

La placa ha estat dissenyat pensant en la conservació del medi ambient.

Respecta el medi ambient. Utilitza les potències adequades per a cada cocció. En acabar, si vols, en els models amb focus radiants, posa el recipient en el mateix lloc per utilitzar la calor que s'hi ha acumulat. Així estalviaràs energia. Utilitza una tapa sempre que puguis per reduir la pèrdua de calor per evaporació.

Gestió de residus d'aparells elèctrics i electrònics.

No eliminis els aparells barrejant-los amb residus domèstics generals.

Porta la teva placa a un centre especial de recollida.

El reciclatge d'electrodomèstics evita consequències negatives per a la salut i el medi ambient i permet estalviar energia i recursos.

Si vols més informació, posa't en contacte amb les autoritats locals o amb l'establiment on vas comprar la placa.
