NÁVOD NA OBSLUHU IFLIGHT40S FAGOR

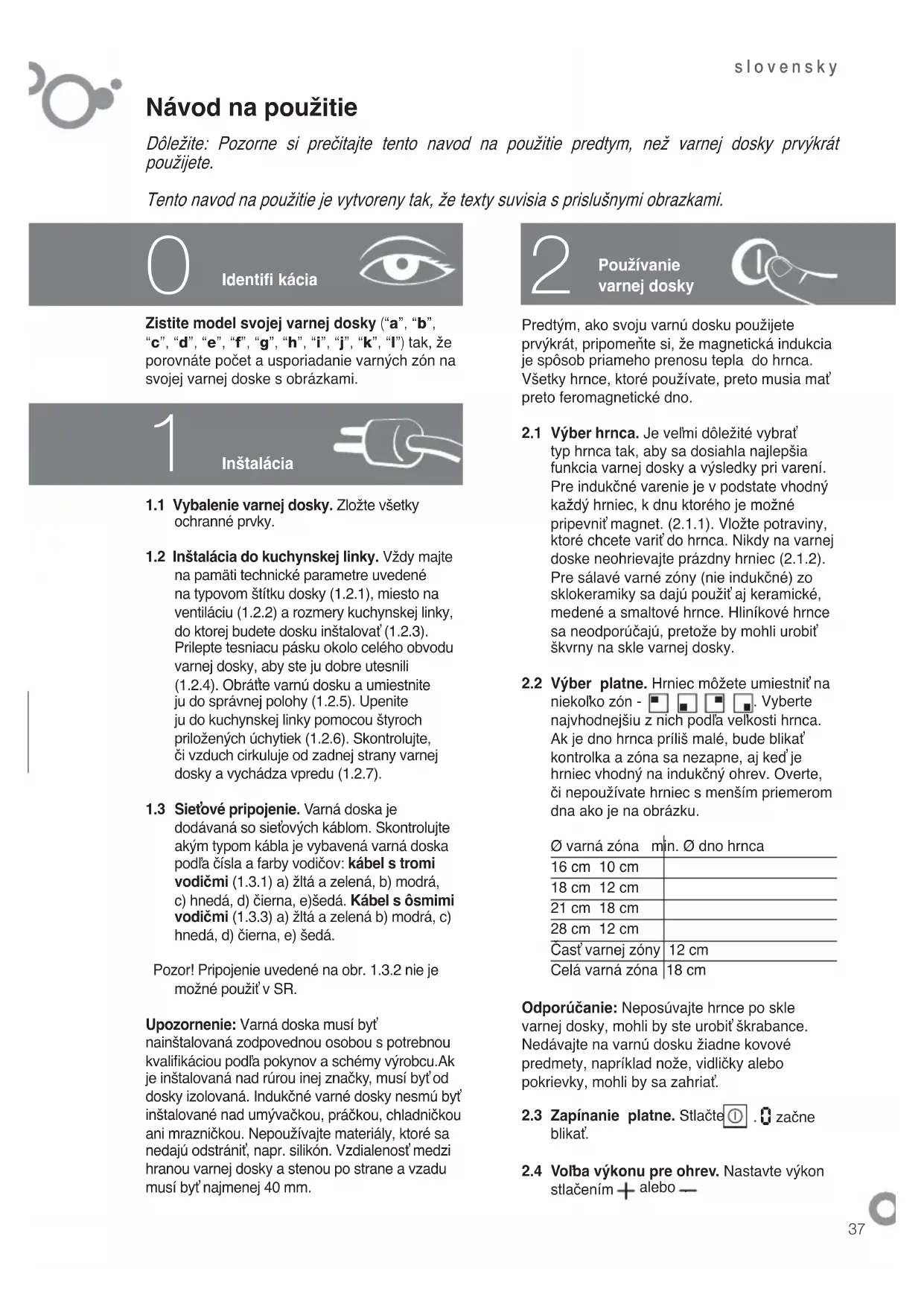

Inštalácia Používanie varnej dosky Zistite model svojej varnej dosky (“a”, “b”, “c”, “d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”) tak, že porovnáte počet a usporiadanie varných zón na svojej varnej doske s obrázkami.1.1 Vybalenie varnej dosky. Zložte všetky ochranné prvky.1.2 Inštalácia do kuchynskej linky. Vždy majte na pamäti technické parametre uvedené na typovom štítku dosky (1.2.1), miesto na ventiláciu (1.2.2) a rozmery kuchynskej linky, do ktorej budete dosku inštalovať (1.2.3). Prilepte tesniacu pásku okolo celého obvodu varnej dosky, aby ste ju dobre utesnili (1.2.4). Obráťte varnú dosku a umiestnite ju do správnej polohy (1.2.5). Upenite ju do kuchynskej linky pomocou štyroch priložených úchytiek (1.2.6). Skontrolujte, či vzduch cirkuluje od zadnej strany varnej dosky a vychádza vpredu (1.2.7).

1.3 Sieťové pripojenie. Varná doska je

dodávaná so sieťových káblom. Skontrolujte akým typom kábla je vybavená varná doska podľa čísla a farby vodičov: kábel s tromi vodičmi (1.3.1) a) žltá a zelená, b) modrá, c) hnedá, d) čierna, e)šedá. Kábel s ôsmimi vodičmi (1.3.3) a) žltá a zelená b) modrá, c) hnedá, d) čierna, e) šedá. Pozor! Pripojenie uvedené na obr. 1.3.2 nie je možné použiť v SR.Upozornenie: Varná doska musí byť nainštalovaná zodpovednou osobou s potrebnou kvalifi káciou podľa pokynov a schémy výrobcu.Ak je inštalovaná nad rúrou inej značky, musí byť od dosky izolovaná. Indukčné varné dosky nesmú byť inštalované nad umývačkou, práčkou, chladničkou ani mrazničkou. Nepoužívajte materiály, ktoré sa nedajú odstrániť, napr. silikón. Vzdialenosť medzi hranou varnej dosky a stenou po strane a vzadu musí byť najmenej 40 mm.

Identifi kácia Predtým, ako svoju varnú dosku použijete prvýkrát, pripomeňte si, že magnetická indukcia je spôsob priameho prenosu tepla do hrnca. Všetky hrnce, ktoré používate, preto musia mať preto feromagnetické dno.

2.1 Výber hrnca. Je veľmi dôležité vybrať

typ hrnca tak, aby sa dosiahla najlepšia funkcia varnej dosky a výsledky pri varení. Pre indukčné varenie je v podstate vhodný každý hrniec, k dnu ktorého je možné pripevniť magnet. (2.1.1). Vložte potraviny, ktoré chcete variť do hrnca. Nikdy na varnej doske neohrievajte prázdny hrniec (2.1.2). Pre sálavé varné zóny (nie indukčné) zo sklokeramiky sa dajú použiť aj keramické, medené a smaltové hrnce. Hliníkové hrnce sa neodporúčajú, pretože by mohli urobiť škvrny na skle varnej dosky. 2.2 Výber platne. Hrniec môžete umiestniť na niekoľko zón -

. Vyberte najvhodnejšiu z nich podľa veľkosti hrnca. Ak je dno hrnca príliš malé, bude blikať kontrolka a zóna sa nezapne, aj keď je hrniec vhodný na indukčný ohrev. Overte, či nepoužívate hrniec s menším priemerom dna ako je na obrázku. Ø varná zóna min. Ø dno hrnca 16 cm 10 cm18 cm 12 cm21 cm 18 cm28 cm 12 cmČasť varnej zóny 12 cmCelá varná zóna 18 cmOdporúčanie: Neposúvajte hrnce po skle varnej dosky, mohli by ste urobiť škrabance. Nedávajte na varnú dosku žiadne kovové predmety, napríklad nože, vidličky alebo pokrievky, mohli by sa zahriať.2.3 Zapínanie platne. Stlačte

2.4 Voľba výkonu pre ohrev. Nastavte výkon

stlačením alebo .slovensky

Môžete zvoliť, ako dlho chcete, aby zóna hriala. Zvoľte dobu stlačením alebo na ikone hodín . Akonáhle zvolený čas uplynie, platňa sa automaticky vypne a ozve sa pípnutie.

ŠPECIÁLNE VARNÉ ZÓNY

2.6 Dvojitá varná zóna: Zapnite hlavnú zónu

na maximum (2.6.1). Ak znova stlačíte , aktivujete tým dvojitú zónu (2.6.2), ozve sa pípnutie a na displeji sa objaví bodka, potvrdí váš pokyn. Teraz môžete nastaviť výkon podľa potreby , Aby ste dvojitú zónu vypli, stlačte stop a potom štart , a nastavte výkon , .

2.7 Oválna varná zóna: Dá sa používať

nezávisle ako dve jednotlivé zóny

, alebo môžu byť použité spoločne akko jedna zóna. Stlačte tlačítko zóny, ktorú chcete používať a potom urobte kroky podľa bodu (2.4) pre nastavenie výkonu, a bodu (2.5) pre nastavenie času.

. Táto funkcia umožňuje priamy prístup k zvolenému výkonu. Keď je platňa zapnutá

je nastavenie z výroby (2.8.1). Aby ste ho zmenili, pri vypnutej platni (bez stlačenia ), stlačte a pár sekúnd ho držte stlačený, pokiaľ sa neozve pípnutie a

zmenu výkonu počas zvolenej doby. Pri zapnutej platni a nastavenom výkonu , , stlačte (2.9.1) Zvoľte nový výkon pomocou tlačítok , (2.9.2) a zvoľte čas pomocou , na symbole (2.9.3). Potvrďte to novým stlačením tlačítka , na displeji sa objaví nový výkon a za ním bodka (2.9.4). Po uplynutí zvolenej doby, sa nastavený výkon vráti na svoju pôvodnú hodnotu a bodka zmizne (2.9.5).

2.10 Funkcia Booster

: Táto funkcia umožňuje rýchle dosiahnutie maximálnej teploty, čo je užitočné pre rýchle ohriatie tekutín alebo ich uvedenie do varu. Pri zapnutej platni

, stlačte . Na displeji sa objaví (2.10.1). Akonáhle sa tekutina začne variť, zvoľte žiadaný výkon stlačením (2.10.2). Dôležitá poznámka: Keď je aktivované tlačítko , potom maximálny výkon, ktorý môžete použiť na susednej platni, je stupeň 6.

2.11 Programovanie oneskorenej doby

varenia : Táto funkcia umožňuje nastaviť koniec doby varenia a jej trvanie. Vždy sa dá použiť iba na jednu varnú zónu. Pri zapnutej zóne stlačte (2.11.1). Na displeji sa objaví momentálny čas. Ak nie je správny, nastavte hodiny pomocou tlačítok na nastavenie výkonu , (2.11.2) a minúty tlačítkami , na symbole (2.11.3). Potvrďte čas stlačením tlačítka (2.11.4). Potom použite rovnaký postup na nastavenie času konca varenia (2.11.5, 2.11.6) a potvrďte ho stlačením (2.11.7). Nastavte dobu varenia pomocou tlačítok , na symbole (2.11.8) a potvrďte ho stlačením (2.11.9). Zvoľte nastavenie výkonu stlačením

, potom táto značka zmizne a zostane iba červená bodka (2.11.12). Dôležitá poznámka: Funkcia “programovanie oneskorenej doby” sa nedá naraz použiť na viac ako jednej zóne. Koniec, doba a nastavenie výkonu musia byť nastavované, keď číslice blikajú.

2.12 Rýchly ohrev (P s bodkou) : Táto

funkcia umožňuje vyššie nastavenie výkonu na určitý čas. Stlačte , pokiaľ na neobjaví (2.12.1). Uvoľnite tlačítko, začne blikať (2.12.2). Stlačte znova , zmení sa nastavenie maximálneho výkonu (2.12.3). Stlačte a zvoľte žiadaný výkon (2.12.4). Na displeji sa objaví (2.12.5). Akonáhle ubehne výrobcom nastavený čas, vráti sa zóna na predtým nastavený výkon. Odporúčanie: Ak po voľbe nastavenia výkonu , nie je vybraný konečný pracovný výkon, platňa sa vypne.slovensky

Údržba a čistenie Pretože sklo na indukčnej varnej doske sa príliš nezahrieva, ľahko sa čistí. Ale mali by ste všetky vytečené potraviny čo najskôr očistiť pomocou vlhkej utierky alebo papierových utierok. Na odolnejšie škvrny použite výrobky určené na čistenie sklokeramiky. Pri zmiešaných modeloch so sálavými zónami dosiahne sklo vysokú teplotu. Mali by ste ho vyčistiť čo najskôr a nenechať na ňom zaschnúť škvrny. Na vyčistenie vypálených škvrn použite hubku a saponátovú vodu a špeciálnu stierku na sklo. Nepoužívajte parný čistič. Použitie drsniacich čistidiel alebo tvrdých kovových brúsnych podložiek na čistenie varnej dosky môže urobiť škrabace a môže spôsobiť prasknutie skla. Ihneď odstráňte všetky škvrny od cukru a zvyškov cukru, pretože by mohli poškodiť povrch varnej dosky. Ak je na displeji, môžete túto funkciu zrušiť stlačením ktoréhokoľvek tlačítka na nastavenie výkonu.

2.13 Detský zámok: Aby ste zabránili deťom

zmeniť nastavenia, stlačte tlačítko

deaktivovať, musí byť vypnutá varná doska. Stlačte súčasne tlačítka

nastavenie výkonu a nastavenie času pravej dolnej platne, pokiaľ sa na displeji neobjaví Podržte tlačítka stlačené, pokiaľ znaky nezmiznú (2.14.1). Na jeho aktivovanie proces zopakujte. Odporúčania: Je lepšie používať varné zóny na opačných koncoch. Vyvarujte sa úderom hrnca o sklo. Na indukčné varenie používajte vhodné hrnce. Používajte hrnce s hrubým a rovným dnom. Upozornenie: Ak na senzoroch necháte akýkoľvek predmet, ozve sa bzučiak a varná doska sa vypne. Varná doska sa vypína automaticky po uplynutí výrobcom nastavenej bezpečnej doby. Táto doba závisí na zvolenom nastavení výkonu (1-10 hodín). Ak varíte tekutiny pri vyššom výkone, budete počuť bzučivý zvuk. Ten vzniká kvôli frekvenčnej väzbe platne a je normálny. Pri zmiešaných modeloch so sálavými platňami sa týchto zón nedotýkajte, pretože by ste sa mohli popáliť aj po ich vypnutí.

Bezpečnosť Varná doska je skonštruovaná so zreteľom na ochranu životného prostredia. Vážte si životné prostredie. Na každý druh varenia používajte najvhodnejší výkon. Ak chcete, môžete pri modeloch so sálavými zónami postaviť ďalší hrniec na rovnaké miesto, aby ste využili akumulované teplo a tým ušetríte energiu. Kedykoľvek môžete, používajte pokrievky, aby ste zmenšili stratu tepla odparovaním. Zaobchádzanie s elektrickým a elektronickým odpadom. Nelikvidujte toto zariadenie spoločne s bežným domácim odpadom. Odvezte varnú dosku do špeciálneho zberného strediska. Recyklácia domácich zariadení obmedzuje negatívne dôsledky na zdravie a životné prostredie a umožňuje úspory energie a zdrojov.Pre ďalšie informácie kontaktujte Váš miestny úrad alebo obchod, v ktorom ste varnú dosku zakúpili. Bližšie informácie na www. envidom.sk

Do elektrickej inštalácie musí byť zaradený vypínač, ktorý odpojí všetky póly so vzdialenosťou medzi kontaktami aspoň 3 mm v rozpojenom stave.

Inštalácia musí byť dimenzovaná na maximálny príkon uvedený na štítku a zástrčka musí mať riadne uzemnenie.

Ak je kábel poškodený, musí byť vymenený zodpovednou osobou s potrebnou kvalifi káciou, aby sa nestal úraz.

Indukčné platne majú systém pre detekovanie hrncov, Hrejú iba vtedy, ak je na nich hrniec postavený.

Ak by povrch skla praskol, alebo sa zlomil, ihneď odpojte zariadenie od el. siete aby ste neriskovali úraz elektrickým prúdom. Nepoužívajte varnú dosku, pokiaľ sklo nebude vymenené.

Toto zariadenie nie je určené na použitie osobám so zníženými ment.schopnosťami.

Varnú dosku musí nainštalovať zodpovedná osoba s potrebnou kvalifi káciou podľa pokynov a schémy výrobku.

Po intenzívnom používaní môže byť varná zóna horúca a objaví sa písmeno

Ochrana pred pretečením: Ak by sa nejaká tekutina vyliala, alebo by na senzoroch bol umiestnený nejaký predmet, ktorý by ich zakryl, objaví sa na displeji ozve sa pípnutie a varná doska sa vypne. Vyčistite sklo alebo odstráňte predmet a znova zapnite varnú dosku (5.1.2, 5.1.3).

Automatické vypnutie: Ak ste zabudli platňu vypnúť, automaticky sa vypne sama po uplynutí 1-10 hodín, podľa nastaveného výkonu. Dôležité: Dôležitá poznámka pre používateľov kardiostimulátorov a aktívnych implantátov: Funkcia varnej dosky zodpovedá súčasným predpisom pre elektromagnetické rušenie (smernica 2004/108/ES). Je skonštruovaná tak, aby nenarúšala funkcie iných elektrických prístrojov, ak vyhovujú tejto norme. Indukčné varné dosky vytvárajú v okolitom prostredí magnetické pole. Aby ste zabránili interferencii medzi varnou doskou a kardiostimulátorom, musí byť kardiostimulátor skonštruovaný podľa rovnakej smernice. Ohľadne kariostimulátora a jeho prispôsobeniu sa poraďte s jeho výrobcom alebo s Vaším lekárom. Objaví sa alebo . Elektronické obvody sú prehriate (4.1.3). Počas prevádzky bliká kontrolka. Je použitý nevhodný hrniec. Pri nízkom nastavení výkonu sa pri ochladzovaní ozýva cvakanie. To je normálne. Varná doska sa zapína a vypína, sama sa nastavuje podľa zvoleného nastavenia výkonu. Keď je varná doska vypnutá, ventilátor stále beží. To je normálne. Pomáha chladiť elektronické obvody.41
