NÁVOD K OBSLUZE PS50A551S3R SAMSUNG

CZECH REPUBLIC Distributor pro Českou republiku: Samsung Zrt., česka organizační složka Vyskočilova 4, 14000 Praha 4

BN68-01434A-X0Pol.indd 51

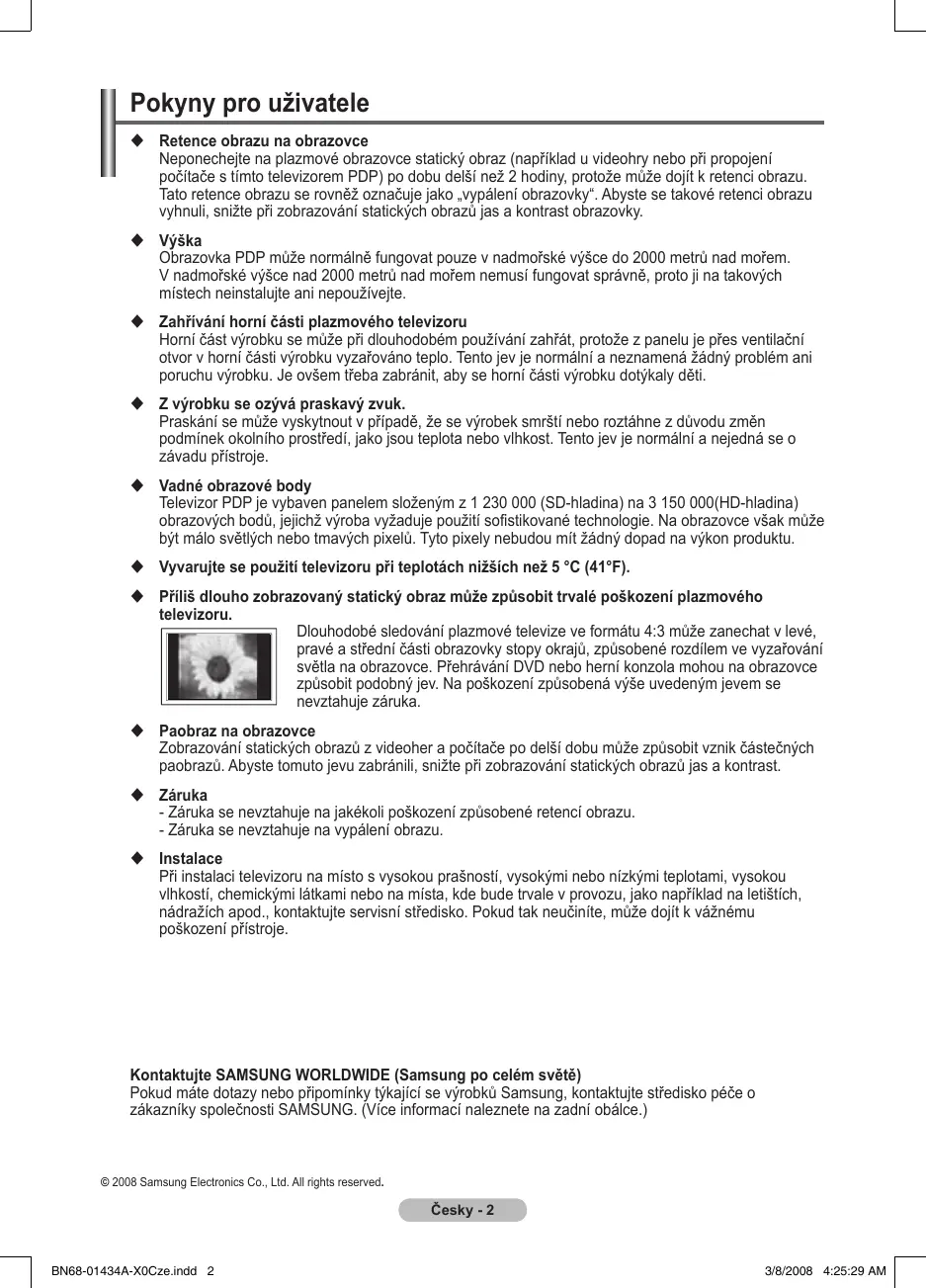

3/7/2008 11:08:43 PM Pokyny pro uživatele ‹ Retence obrazu na obrazovce Neponechejte na plazmové obrazovce statický obraz (například u videohry nebo při propojení počítače s tímto televizorem PDP) po dobu delší než 2 hodiny, protože může dojít k retenci obrazu. Tato retence obrazu se rovněž označuje jako „vypálení obrazovky“. Abyste se takové retenci obrazu vyhnuli, snižte při zobrazování statických obrazů jas a kontrast obrazovky. ‹ Výška Obrazovka PDP může normálně fungovat pouze v nadmořské výšce do 2000 metrů nad mořem. V nadmořské výšce nad 2000 metrů nad mořem nemusí fungovat správně, proto ji na takových místech neinstalujte ani nepoužívejte. ‹ Zahřívání horní části plazmového televizoru Horní část výrobku se může při dlouhodobém používání zahřát, protože z panelu je přes ventilační otvor v horní části výrobku vyzařováno teplo. Tento jev je normální a neznamená žádný problém ani poruchu výrobku. Je ovšem třeba zabránit, aby se horní části výrobku dotýkaly děti. ‹ Z výrobku se ozývá praskavý zvuk. Praskání se může vyskytnout v případě, že se výrobek smrští nebo roztáhne z důvodu změn podmínek okolního prostředí, jako jsou teplota nebo vlhkost. Tento jev je normální a nejedná se o závadu přístroje. ‹ Vadné obrazové body Televizor PDP je vybaven panelem složeným z 1 230 000 (SD-hladina) na 3 150 000(HD-hladina) obrazových bodů, jejichž výroba vyžaduje použití sofistikované technologie. Na obrazovce však může být málo světlých nebo tmavých pixelů. Tyto pixely nebudou mít žádný dopad na výkon produktu. ‹ Vyvarujte se použití televizoru při teplotách nižších než 5 °C (41°F). ‹ Příliš dlouho zobrazovaný statický obraz může způsobit trvalé poškození plazmového televizoru. Dlouhodobé sledování plazmové televize ve formátu 4:3 může zanechat v levé, pravé a střední části obrazovky stopy okrajů, způsobené rozdílem ve vyzařování světla na obrazovce. Přehrávání DVD nebo herní konzola mohou na obrazovce způsobit podobný jev. Na poškození způsobená výše uvedeným jevem se nevztahuje záruka. ‹ Paobraz na obrazovce Zobrazování statických obrazů z videoher a počítače po delší dobu může způsobit vznik částečných paobrazů. Abyste tomuto jevu zabránili, snižte při zobrazování statických obrazů jas a kontrast. ‹ Záruka - Záruka se nevztahuje na jakékoli poškození způsobené retencí obrazu. - Záruka se nevztahuje na vypálení obrazu. ‹ Instalace Při instalaci televizoru na místo s vysokou prašností, vysokými nebo nízkými teplotami, vysokou vlhkostí, chemickými látkami nebo na místa, kde bude trvale v provozu, jako například na letištích, nádražích apod., kontaktujte servisní středisko. Pokud tak neučiníte, může dojít k vážnému poškození přístroje.

Kontaktujte SAMSUNG WORLDWIDE (Samsung po celém světě) Pokud máte dotazy nebo připomínky týkající se výrobků Samsung, kontaktujte středisko péče o zákazníky společnosti SAMSUNG. (Více informací naleznete na zadní obálce.)

© 2008 Samsung Electronics Co., Ltd. All rights reserved.

Pokyny pro uživatele 2 Kontrola součástí 4 Použití stojanu 4 Ovládací panel 5 Konektorový panel 6 Popis dálkového ovladače 8

Nastavení počítačového softwaru (na základě systému Windows XP) 28 Režim vstupu (PC) 29 Nastavení počítače 30

WISELINK Používání funkce WISELINK 31 Používání nabídky WISELINK 32 Používání seznamu Fotografie (JPEG) 33 Používání seznamu MP3 36 Používání nabídky nastavení 37

Provoz Zapnutí a vypnutí televizoru 9 Zobrazení nabídek 9 Funkce Plug & Play 10 Použití tlačítka TOOLS 12 Zobrazení externích zdrojů signálu 12 Úprava názvů zařízení 13

O systému Anynet+ Co je Anynet+? 39 Připojení zařízení Anynet+ 39 Nastavení systému Anynet+ 40 Vyhledávání a přepínání zařízení Anynet+ ... 40 Nahrávání 41 Poslech prostřednictvím přijímače 42 Kontrolní úkony před vyžádáním servisu 42

Ovládání kanálů Automatické ukládání kanálů 13 Ruční ukládání kanálů 14 Přidání/uzamčení kanálů 15 Třídění uložených kanálů 16 Přiřazování názvů kanálům 16 Jemné ladění příjmu kanálů 17

Ovládání obrazu Změna standardu obrazu 18 Přizpůsobení nastavení obrazu 18 Konfigurace podrobných nastavení obrazu .... 19 Možnosti obrazu 20 Obnovení výchozího nastavení obrazu od výrobce 22

Funkce teletextu (v závislosti na modelu) 43 Specifikace sady pro upevnění na zeď (VESA) 45 Nastavení upevnění na zeď (prodáváno samostatně) 46 Montáž podstavce (podle modelu) 47 Odstraňování problémů 48 Specifikace 49

Nastavení zvuku Zvukové funkce 23 Výběr zvukového režimu (podle modelu) 24 Připojení sluchátek (prodávaných samostatně) 24

Popis funkcí Časové funkce 25 Jazyk / Světelný efekt / Melodie / Zábava / Úspora energie/PIP 26

3/7/2008 5:53:17 PM Kontrola součástí

Kryt-dolní část / šrouby (2ea) (Informace najdete na straně 47.)

Feritové jádro pro napájecí kabel

Feritové jádro pro kabel S-Video

Feritové jádro pro komponentní kabel

Záruční list/ Registrační karta/ Příručka s bezpečnostními pokyny

K zakoupení samostatně

➢ Feritové jádro (Kabel napájení, S-Video a komponentní kabel) Feritová jádra slouží k ochraně kabelů proti rušení. Při připojování kabelu otevřete feritové jádro a připněte ho ke kabelu blízko zásuvky.

Plazmový televizor by měly přenášet nejméně dvě osoby. Plazmový televizor nikdy nepokládejte na podlahu kvůli možnému poškození obrazovky. Televizor musí vždy stát. Plazmový televizor je možné otáčet o 20 stupňů doprava a doleva.

BN68-01434A-X0Cze.indd 4

3/7/2008 5:53:17 PM Ovládací panel Přední panel

➢ Barva a tvar přístroje se může lišit podle modelu. 1

SOURCE Slouží k zobrazení nabídky všech dostupných vstupních zdrojů (TV, Ext.1, Ext.2, AV, SVideo, Komponent,PC, HDMI1, HDMI2, HDMI3). tlačítko používejte v nabídce na ➢ Toto obrazovce stejným způsobem, jako tlačítko

ENTER na dálkovém ovladači. 2 MENU Stisknutím zobrazíte na obrazovce nabídku s funkcemi televizoru.

5 Indikátor napájení Zabliká a zhasne při zapnutí a rozsvítí se při pohotovostním režimu. 6

Tlačítko (Power) Stisknutím vypnete nebo zapnete televizor.

7 Čidlo dálkového ovládání Zaměřte dálkový ovladač na tento bod na televizoru. 8 Reproduktor

3 – + Stisknutím zvýšíte nebo snížíte hlasitost. V nabídce na obrazovce fungují tlačítka – + stejně jako tlačítka ◄ a ► na dálkovém ovladači. 4

C/P. Stisknutím můžete přepínat kanály. V nabídce na obrazovce fungují tlačítka C/P. stejně jako tlačítka ▲ a ▼ na dálkovém ovladači.

BN68-01434A-X0Cze.indd 5

3/7/2008 5:53:19 PM Konektorový panel Zadní panel 1

Síť kabelové televize

➢ Barva a tvar přístroje se může lišit podle modelu.

‹ Při každém připojování audio nebo video systému k televizoru musí být všechny komponenty vypnuté. ‹ Při připojení externího zařízení dbejte na to, aby byla zdířka stejné barvy jako kabel.

1 POWER IN (Vstup napájení) Slouží k připojení dodaného napájecího kabelu. 2 COMPONENT IN Vstupy pro audio (AUDIO L/R) a video (Y/PB/ PR) pro komponentní signál. 3 PC IN(PC) / AUDIO Slouží pro připojení k výstupnímu konektoru video a audio v počítači. 4 EXT 1, EXT 2 Vstupy a výstupy pro externí zařízení, jako je videorekordér, zařízení DVD, zařízení pro videohry nebo diskové videopřehrávače.

5 Připojení externích audio zařízení Slouží k připojení audio signálu RCA z televizoru k externímu zdroji, jako audio příslušenství. 6 SERVICE − Konektor pro servisní operace. − Slouží pro připojení sériového konektoru mezi elektronicky ovládaný držák pro upevnění na zeď a televizor, pokud chcete nastavovat úhel sledování televizoru pomocí dálkového ovladače.

Specifikace vstupu/výstupu Konektor EXT 1

Vstup Výstup Video Audio (L/R) RGB Video + Audio (L/R) K dispozici je pouze ✔ ✔ ✔ výstup TV.

Výstup je volitelný.

Pokračování... Česky - 6

BN68-01434A-X0Cze.indd 6

3/8/2008 12:46:00 AM

7 HDMI IN(DVI IN) − Slouží pro připojení ke konektoru HDMI zařízení s výstupem ve formátu HDMI. Tyto vstupy lze také použít jako připojení DVI se samostatnými analogovými vstupy audio. Pro toto připojení bude nutný volitelný kabel HDMI/DVI. Při použití volitelného adaptéru HDMI/DVI umožňují analogové vstupy audio DVI na televizoru příjem levého a pravého zvuku ze zařízení DVI. (Není kompatibilní s počítačem.) − Pokud připojujete toto zařízení přes přípojku HDMI nebo DVI k set-top boxu, přehrávači DVD, herní konzole apod., ujistěte se, že bylo nastaveno na kompatibilní výstupní režim videa podle níže uvedené tabulky. Pokud tak neučiníte, může dojít ke zhoršení kvality nebo rozbití obrazu nebo nemusí být zobrazen žádný obraz.

− Nepokoušejte se připojit konektor HDMI/DVI ke grafické kartě počítače nebo laptopu. (Výsledkem bude prázdná obrazovka.) DVI IN(HDMI2) AUDIO L/R Výstupy audio DVI pro externí zařízení. 8 ANT IN 75Ω koaxiální konektor pro anténu/kabelovou síť. Podporované režimy pro připojení HDMI/DVI a Komponent HDMI/DVI 50 Hz HDMI/DVI 60 Hz Komponent

480i 480p 576i 576p 720p 1080i 1080p

➢ Barva a tvar přístroje se může lišit podle modelu. 1 HDMI IN 3 Slouží k připojení ke konektoru HDMI zařízení s výstupem ve formátu HDMI. 2 Funkce WISELINK Připojte paměťové zařízení USB a zobrazte soubory s fotografiemi (JPEG) nebo přehrajte zvukové soubory (MP3). 3 S-VIDEO nebo VIDEO / AUDIO L/R Vstupy video (S-Video nebo Video) a audio pro externí zařízení, jako je například videokamera nebo videorekordér.

4 Zdířka pro sluchátka Pokud si přejete sledovat televizní program a nerušit přitom další osoby v místnosti, můžete k televizoru připojit sluchátka. Delší používání sluchátek s vysokou úrovní hlasitosti může poškodit sluch.

3/7/2008 5:53:21 PM Popis dálkového ovladače

1 Tlačítko POWER (zapíná a vypíná televizor) 2 Slouží k přímému výběru režimu televizoru 3 Číselná tlačítka pro přímý přístup ke kanálům 4 Přepínání mezi jednocifernými a dvojcifernými kanály 5 Přechodné ztlumení zvuku 6 Zvýšení hlasitosti Snížení hlasitosti 7 Tlačítko ovládání kanálů (viz stránka 15) 8 Slouží k rychlému výběru často používaných funkcí. 9 Ovládání kurzoru v nabídce 0 Zobrazení informací o aktuálním vysílání # Stisknutím vyberete volitelné režimy obrazu a zvuku pro sport, filmy a hry. $ Funkce pro videorekordér/ přehrávač DVD (zpět, stop, přehrát/pozastavit, rychle vpřed) % Výběr dostupného zdroje ^ Předchozí kanál & Další kanál Předchozí kanál * Zobrazení hlavní nabídky na obrazovce ( Tato funkce umožňuje zobrazit a přehrávat soubory s fotografiemi (JPEG) a zvukovými soubory (MP3) z externího zařízení. (Viz stránka 33 (JPEG), 36 (MP3).) ) Slouží k návratu do předchozí nabídky a Opuštění nabídky na obrazovce b Výběr velikosti obrazu

c DMA (Digital Media Adapter) Použijte toto při připojování zařízení SAMSUNG DMA (Digitální adaptér médií) prostřednictvím rozhraní HDMI a přepnutí do režimu DMA. (Tlačítko DMA je volitelné.) Další informace o obsluze naleznete v uživatelské příručce k zařízení DMA. Toto tlačítko je k dispozici, pokud je možnost „Anynet+ (HDMICEC)“ nastavená na hodnotu „Zapnuto“ (viz str. 40). ➢ Toto tlačítko je k dispozici, pokud je systém “Anynet+ (HDMICEC)” nastaven na hodnotu “On” (Zapnuto). (Viz stránka 40.) d Přímá volba režimu HDMI e Stisknutím tlačítka zvolte režim obrazu

Funkce teletextu (Viz stránka 43.) 2 Vypnutí zobrazení teletextu (v závislosti na modelu) 7 Uložení teletextu 8 Velikost teletextu 0 Zobrazení skrytého textu teletextu ! Výběr tématu v systému Fastext @ Zobrazení teletextu/ zobrazení teletextu i vysílaného obrazu % Výběr režimu teletextu (Seznam/FLOF) ^ Podstránka teletextu & P : Další stránka teletextu P : Předchozí stránka teletextu

3/7/2008 5:53:21 PM Vložení baterií do dálkového ovládání 1 2

Zvedněte kryt na zadní straně dálkového ovladače, jak je znázorněno na obrázku. Vložte dvě baterie velikosti AAA. Ujistěte se, že póly + a – baterií jsou instalovány podle schématu uvnitř přihrádky. Nekombinujte různé typy baterií, například alkalické a manganové. Zavřete kryt, jak je znázorněno na obrázku. Pokud nebudete dálkové ovládání dlouhou dobu používat, baterie vyjměte a uložte je na chladném a suchém místě. Dálkový ovladač lze používat ze vzdálenosti až 7 metrů od televizoru. (Za předpokladu obvyklého využití televizoru vydrží baterie přibližně jeden rok.)

dálkové ovládání nefunguje! Zkontrolujte následující: ➢ Pokud 1. Je televizor zapnut?

2. Nedošlo u baterií k záměně kladných a záporných pólů? 3. Nedošlo k vyčerpání baterií? 4. Nedošlo k přerušení napájení nebo není odpojen napájecí kabel? 5. Není v blízkosti speciální zářivkové světlo nebo neonová reklama?

Zapnutí a vypnutí televizoru Napájecí šňůra je připojená k zadní straně televizoru. 1 Zapojte napájecí šňůru do příslušné zásuvky. Napětí sítě je uvedeno na zadní straně televizoru a frekvence je 50 nebo 60 Hz. 2 Televizor zapnete stisknutím tlačítka (Napájení) (zapnuto/vypnuto) na přední straně televizoru nebo stisknutím tlačítka POWER na dálkovém ovladači. Automaticky se zvolí naposledy sledovaný program. Pokud jste dosud žádné kanály neuložili, neobjeví se jasný obraz. Vyhledejte kapitolu Automatické ukládání kanálů na straně 13 nebo Ruční ukládání kanálů na straně 14. Při prvním zapnutí televizoru automaticky proběhne několik základních zákaznických nastavení. Viz část Funkce Plug & Play na straně 10. 3 Televizor vypnete stisknutím tlačítka (Napájení) (zapnuto/vypnuto) na přední straně televizoru nebo stisknutím tlačítka POWER na dálkovém ovladači. 4 Televizor zapnete stisknutím tlačítka (Napájení) (zapnuto/vypnuto) na přední straně televizoru nebo stisknutím tlačítka POWER nebo číselných tlačítek na dálkovém ovladači.

Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. Na levé straně je šest ikon: Obraz, Zvuk, Kanál, Nastavení, Vstup a Nabídka Digitální. Stisknutím tlačítka ▲ nebo ▼ vyberte jednu z ikon. Stisknutím tlačítka ENTER vstupte do dílčí nabídky ikony. Stisknutím tlačítka ▲ nebo ▼ procházejte položky v nabídce. Stisknutím tlačítka ENTER položky nabídky použijte. Stisknutím tlačítka ▲/▼/◄/► změníte vybrané položky. Stisknutím tlačítka RETURN se vrátíte do předchozí nabídky. Stisknutím tlačítka EXIT práci v nabídce ukončíte.

TV Obraz Režim : Standardní Z Jas buněk 7 Kontrast 80 Jas 45 Ostrost 50 Barvy 50 Odstín Z50 Č50 Podrobné nastavení Z VDalší

3/7/2008 5:53:22 PM Funkce Plug & Play Při prvním zapnutí televizoru automaticky proběhne postupně několik základních zákaznických nastavení. K dispozici jsou následující nastavení. Pokud pro televizor nechtěně vyberete nesprávnou zemi, mohou se znaky na obrazovce zobrazovat chybně. 1 Pokud se televizor nachází v pohotovostním režimu, stiskněte tlačítko POWER na dálkovém ovladači. Zobrazí se zpráva Spustit Plug & Play. Stiskněte tlačítko ENTER. 2 Po několika sekundách se automaticky zobrazí nabídka Jazyk. 3 Požadovaný jazyk vyberte stisknutím tlačítka ▲ nebo ▼. Stiskněte tlačítko ENTER. Zobrazí se zpráva Při instalaci tohoto televizoru doma zvolte režim „Domácnost“. 4 Stisknutím tlačítka ◄ nebo ► vyberte možnost Prodejna nebo Domácnost a stiskněte tlačítko ENTER. Zobrazí se zpráva vyzývající ke kontrole stavu připojení antény. Výchozí volbou je Domácnost. Pro nejlepší obraz v domácím prostředí doporučujeme nastavení televizoru na režim Domácnost. Režim Prodejna je určen pro použití v provozovně maloobchodního prodejce. Pokud je přístroj neúmyslně nastaven na režim Obchod a chcete-li obnovit režim Domácnost (Standardní), stiskněte tlačítko Volume a poté po dobu pěti sekund podržte tlačítko MENU na panelu televizoru. 5 Ujistěte se, že je k televizoru připojena anténa. Stiskněte tlačítko ENTER. Zobrazí se nabídka Země. 6 Pomocí tlačítka ▲ nebo ▼ vyberte příslušnou zemi nebo oblast. Stiskněte tlačítko ENTER. Zobrazí se nabídka k výběru kanálů.

Plug & Play Při instalaci tohoto televizoru doma zvolte režim „Domácnost“. Prodejna Posunutí

Plug & Play Zkontrolujte anténní vstup. OK Zadat

▲ Velká Británie Rakousko Vých. Evropa ▼ Zadat Plug & Play

Automatické ukládání P 1 C --

Ukládání kanálů spustíte stisknutím tlačítka ENTER. Plug & Play Vyhledávání se ukončí automaticky. Televizor začne do Nastavení hodin paměti ukládat všechny dostupné kanály. Měsíc Datum Rok Stisknutím tlačítka ENTER nastavíte hodiny. 15 01 2008 Chcete-li vyhledávání zastavit před dokončením, Hod. minuty stiskněte tlačítko ENTER při vybrané volbě Stop. 12 00 Stisknutím tlačítka ◄/►/ENTER vyberte měsíc, den, rok, Posunutí Nastavení Zadat hodinu nebo minuty. Nastavte jejich hodnoty pomocí tlačítka ▲ nebo ▼. Měsíc, den, rok, hodinu a minuty je možné zadat přímo stisknutím číselných tlačítek na dálkovém ovladači. Potvrzení nastavení proveďte stiskem tlačítka ENTER. Zobrazí se zpráva Dobrou zábavu. Po dokončení stiskněte tlačítko ENTER. I v případě, že tlačítko ENTER nestisknete, zpráva po několika sekundách automaticky zmizí. S

Chcete-li tuto funkci resetovat… 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Stisknutím tlačítka ▲ nebo ▼ vyberte položku Nastavení a potom stiskněte tlačítko ENTER. 3 Dalším stisknutím tlačítka ENTER vyberte možnost Plug & Play. Zobrazí se zpráva Spustit Plug & Play.

OK TV Nastavení Plug & Play Jazyk Čas Světelný efekt Montáž na stěnu Melodie Zábava Úspora energie

BN68-01434A-X0Cze.indd 11

3/7/2008 5:53:24 PM Použití tlačítka TOOLS Tlačítko TOOLS slouží k rychlému a snadnému výběru často používaných funkcí. Nabídka Nástroje se mění v závislosti na tom, jaký externí vstupní režim je zobrazen. 1 Stiskněte tlačítko TOOLS. Nástroje Zobrazí se nabídka Nástroje. Anynet+ (HDMI-CEC) 2 Stisknutím tlačítka ▲ nebo ▼ vyberte nabídku a pak stiskněte Režim obrazu : Standardní režim : Vlast.nastav. tlačítko ENTER. Časovač – spánek : Vypnuto 3 Stisknutím tlačítek ▲/▼/◄/►/ENTER můžete zobrazit, změnit SRS TS XT : Vypnuto nebo použít vybrané položky. Úspora energie : Vypnuto Duální I-II : Mono Podrobný popis jednotlivých funkcí najdete na odpovídajících stránkách. Posunutí Nastavení Konec • Anynet+ (HDMI-CEC), viz stránka 40 • Režim obrazu viz stránka 18 • Zvukový režim viz stránka 23 • Časovač – spánek (Sleep Timer) viz stránka 25 • Funkce SRS TS XT viz stránka 23 • Úspora energie viz stránka 27 • Režim Dual I-II viz stránka 24

Zobrazení externích zdrojů signálu Můžete přepínat mezi signálem z připojených zařízení, jako například videorekordéru, přehrávače DVD či set-top boxu, a signálem z televizního zdroje (běžné nebo kabelové vysílání). 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Vstup a potom stiskněte tlačítko ENTER. 3 Dalším stisknutím tlačítka ENTER vyberte možnost Seznam zdrojů. 4 Pomocí tlačítka ▲ nebo ▼ vyberte možnost zdroj signálu a poté stiskněte tlačítko ENTER. Dostupné zdroje signálu: TV, Ext.1, Ext.2, AV, S-Video, Komponent,PC, HDMI1, HDMI2

➢ Můžete zvolit pouze externí zařízení připojená k televizoru.

Z Z Seznam zdrojů : TV Upravit název Anynet + (HDMI-CEC)

Seznam zdrojů TV Ext.1 Ext.2 AV S-Video Komponent PC VDalší

Tyto volby můžete snadno vybrat po stisknutí tlačítka SOURCE ➢ na dálkovém ovladači. Chcete-li znovu sledovat televizní program, stiskněte tlačítko ➢ TV a vyberte požadované číslo kanálu.

sledovat také režim HDMI stisknutím tlačítka HDMI na ➢ Můžete dálkovém ovladači.

BN68-01434A-X0Cze.indd 12

Úprava názvů zařízení K externímu zdroji můžete přiřadit název. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Vstup a potom stiskněte tlačítko ENTER. 3 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Upravit název a poté stiskněte tlačítko ENTER. 4 Pomocí tlačítka ▲ nebo ▼ vyberte externí zdroj, který chcete upravit, a poté stiskněte tlačítko ENTER. 5 Stisknutím tlačítka ▲ nebo ▼ vyberte požadované zařízení a potom stiskněte tlačítko ENTER. Dostupné názvy zařízení: Video, DVD, Kabel. receiver, Sat. receiver, PVR STB, AV receiver, Hra, Videokamera, PC, TV, IPTV, Blu-Ray, HD DVD, DMA. 6 Stisknutím tlačítka EXIT tento režim ukončete.

TV Z Z Seznam zdrojů : TV Upravit název Anynet + (HDMI-CEC)

Upravit název Ext.1 Ext.2 AV S-Video Komponent PC HDMI1 HDMI2 HDMI3

Automatické ukládání kanálů Můžete procházet dostupné kmitočtové rozsahy (dostupnost závisí na dané zemi). Automaticky přidělená čísla programů nemusejí odpovídat skutečným nebo požadovaným číslům. Čísla však lze seřadit ručně a lze smazat všechny kanály, které nechcete sledovat. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Kanál a poté stiskněte tlačítko ENTER. 3 Stiskněte znovu tlačítko ENTER. Objeví se seznam dostupných zemí. 4 Stisknutím tlačítka ▲ nebo ▼ vyberte zemi a potom stiskněte tlačítko ENTER. 5 Stisknutím tlačítka ▲ nebo ▼ vyberte Automatické ukládání a potom stiskněte tlačítko ENTER. 6 Dalším stisknutím tlačítka ENTER spusťte vyhledávání. Vyhledávání skončí automaticky.

TV Kanál ▲ Země : Vých. Evropa Švýcarsko Automatické ukládání Velká Británie Ruční ukládání Rakousko Správce kanálů Vých. Evropa Třídění Jiné Jméno Jemné ladění

Kanál Země : Vých. Evropa Automatické ukládání Ruční ukládání Správce kanálů Třídění Jméno Jemné ladění

vyhledávání zastavit ještě před dokončením, ➢ Chcete-li stiskněte tlačítko MENU nebo ENTER.

Automatické ukládání Automatické ukládání P 1 C --

BN68-01434A-X0Cze.indd 13

3/7/2008 5:53:25 PM Ruční ukládání kanálů Televizní kanály, včetně kanálů přijímaných přes kabelovou síť, můžete uložit sami. Při ručním ukládání kanálů můžete určit: zda uložit či neuložit každý jednotlivý nalezený kanál, číslo programu u každého uloženého kanálu, který chcete označit. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Kanál a poté stiskněte tlačítko ENTER. 3 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Ruční ukládání a poté stiskněte tlačítko ENTER. 4 Požadovanou možnost vyberte stisknutím tlačítka ▲ nebo ▼ a poté stiskněte tlačítko ENTER. 5 Jakmile budete s nastavením spokojeni, stiskněte tlačítko ENTER. 6 Stisknutím tlačítka EXIT tento režim ukončete.

TV Kanál Země : Vých. Evropa Automatické ukládání Ruční ukládání Správce kanálů Třídění Jméno Jemné ladění

Ruční ukládání Program Systém barev Zvuk Kanál Vyhledávání Uložit

:P 1 : Automatický : BG :C 6 : 175 MHz :?

Z Z Program (Číslo programu, které má být kanálu přiřazeno) Posunutí Zadat Zpět − Opakujte stisknutí tlačítka ▲ nebo ▼, dokud nenajdete správné číslo. Číslo kanálu lze rovněž zadat přímo pomocí číselných tlačítek (0~9) na dálkovém ovladači. Systém barev : Automatický/PAL/SECAM/NTSC4.43 − Stisknutím tlačítka ▲ nebo▼ vyberte požadovaný barevný standard. Zvuk: BG/DK/I/L − Stisknutím tlačítka ▲ nebo▼ vyberte požadovaný zvukový standard. Kanál (Pokud znáte číslo kanálu, který má být uložen) − Stisknutím tlačítka ▲ nebo ▼ vyberte položku C (kanál s anténním příjmem) nebo S (kanál s kabelovým příjmem). − Stisknutím tlačítka ► a následným stisknutím tlačítka ▲ nebo ▼ vyberte požadované číslo. Číslo kanálu lze rovněž zadat přímo pomocí číselných tlačítek (0~9) na dálkovém ovladači. Pokud není slyšet žádný zvuk nebo je zvuk neobvyklý, znovu vyberte požadovaný zvukový standard. Vyhledávání (Pokud neznáte čísla kanálů) − Stisknutím tlačítka ▲ nebo ▼ spusťte vyhledávání. − Tuner prochází kmitočtový rozsah, dokud se na obrazovce neobjeví první nebo vámi vybraný kanál. Uložit (Pokud ukládáte kanál a přiřazené číslo programu) − Nastavte hodnotu OK stisknutím tlačítka ENTER.

kanálu ☛ Režim P (Režim Program): Po naladění byla stanicím, které vysílají ve vaší oblasti, přiřazena čísla

pozic od P00 do P99. V tomto režimu lze kanál vybrat zadáním čísla pozice. C(Režim Kanál s anténním příjmem) V tomto režimu lze kanál zvolit zadáním čísla přiřazeného každé stanici vysílající terestricky. S (Režim Kanál s kabelovým příjmem): V tomto režimu lze kanál vybrat zadáním čísla přiřazeného stanici přijímané přes kabel.

BN68-01434A-X0Cze.indd 14

3/7/2008 5:53:26 PM Přidání/uzamčení kanálů Pomocí Správce kanálů můžete snadno uzamykat nebo přidávat kanály. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Kanál a poté stiskněte tlačítko ENTER. 3 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Správce kanálů a poté stiskněte tlačítko ENTER.

TV Přidání kanálů Kanály je možné přidávat pomocí seznamu kanálů. 4 5

Vyberte možnost Seznam kanálů stisknutím tlačítka ENTER. Stisknutím tlačítek ▲/▼/◄/► přejděte na pole ( ), vyberte kanál, který má být přidán, a stisknutím tlačítka ENTER jej přidejte. Pokud znovu stisknete tlačítko ENTER, symbol ( ) vedle kanálu zmizí a kanál není přidán.

Kanál Země : Vých. Evropa Automatické ukládání Ruční ukládání Správce kanálů Třídění Jméno Jemné ladění

Správce kanálů Seznam kanálů Dětský zámek

Uzamykání kanálů Tato funkce umožňuje zabránit neoprávněným uživatelům, například dětem, ve sledování nevhodných pořadů, a to potlačením audio a video signálu. Pomocí tlačítka ▲ nebo ▼ vyberte možnost Dětský zámek a poté stiskněte tlačítko ENTER. 7 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Zapnuto a poté stiskněte tlačítko ENTER. 8 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Seznam kanálů a poté stiskněte tlačítko ENTER. 9 Stisknutím tlačítek ▲/▼/◄/► přejděte na pole ( ), vyberte kanál, který chcete uzamknout, a stiskněte tlačítko ENTER. Pokud znovu stisknete tlačítko ENTER, symbol ( ) vedle kanálu zmizí a zámek kanálu se zruší. Pokud je dětský zámek aktivován, zobrazí se modré pozadí. 10 Stisknutím tlačítka EXIT tento režim ukončete. 6

Seznam kanálů P 1 C6 1 / 10 Program 0 1 2 3 4 5 6 7 8 9

volby můžete snadno vybrat po stisknutí tlačítka CH LIST ➢ Tyto na dálkovém ovladači.

BN68-01434A-X0Cze.indd 15

3/7/2008 5:53:26 PM Třídění uložených kanálů Tato operace umožňuje změnit čísla programů uložených kanálů. Tuto operaci bude pravděpodobně třeba provést po automatickém uložení. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Kanál a poté stiskněte tlačítko ENTER. 3 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Třídění a poté stiskněte tlačítko ENTER. 4 Stisknutím tlačítka ▲ nebo ▼ vyberte kanál, který chcete přesunout, a potom stiskněte tlačítko ENTER. 5 Stisknutím tlačítka ▲ nebo ▼ vyberte číslo programu, na který chcete kanál přesunout. Stiskněte tlačítko ENTER. Kanál se přesune na novou pozici a všechny ostatní kanály se patřičně posunou. 6 Opakujte kroky 4 až 5, dokud nepřesunete všechny kanály na požadované číslo programu. 7 Stisknutím tlačítka EXIT tento režim ukončete.

TV Kanál Země : Vých. Evropa Automatické ukládání Ruční ukládání Správce kanálů Třídění Jméno Jemné ladění

Třídění Program K. 0

Přiřazování názvů kanálům Názvy jsou kanálům přiřazovány automaticky, pokud jsou vysílány informace o kanálu. Tyto názvy lze změnit na nové názvy. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Kanál a poté stiskněte tlačítko ENTER. 3 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Jméno a poté stiskněte tlačítko ENTER. 4 Stisknutím tlačítka ▲ nebo ▼ vyberte kanál, kterému má být nový název přiřazen, a potom stiskněte tlačítko ENTER. 5 Stisknutím tlačítka ▲ nebo ▼ vyberte písmeno, číslo nebo symbol (platí toto pořadí: A~Z, 0~9, +, -, *, /, mezera). Stisknutím tlačítka ◄ nebo ► přejděte na předchozí nebo další písmeno a potom stiskněte tlačítko ENTER. 6 Opakujte kroky 4 až 5 pro každý kanál, kterému chcete přiřadit nový název. 7 Stisknutím tlačítka EXIT tento režim ukončete.

TV Kanál Země : Vých. Evropa Automatické ukládání Ruční ukládání Správce kanálů Třídění Jméno Jemné ladění

3/7/2008 5:53:28 PM Jemné ladění příjmu kanálů Je-li příjem kanálu čistý, není třeba provádět jemné ladění, protože se provádí automaticky při vyhledávání a ukládání . Je-li signál slabý nebo rušený, bude pravděpodobně třeba kanál ručně doladit. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Kanál a poté stiskněte tlačítko ENTER. 3 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Jemné ladění a poté stiskněte tlačítko ENTER. 4 Chcete-li dosáhnout ostrého a jasného obrazu a dobré kvality zvuku, stiskněte tlačítko ◄ nebo ►, dokud nedocílíte optimálního nastavení. Stiskněte tlačítko ENTER. Stisknìte tlaèítko INFO. Po uložení jemného ladění dojde ke změně barvy nabídky na obrazovce (OSD) příslušného kanálu z bílé na červenou a k přidání označení *. Pokud chcete obnovit jemné ladění na 0, zvolte možnost Obnovit pomocí tlačítka ▲ nebo ▼. Stiskněte tlačítko ENTER. 5 Stisknutím tlačítka EXIT tento režim ukončete.

TV Kanál Země : Vých. Evropa Automatické ukládání Ruční ukládání Správce kanálů Třídění Jméno Jemné ladění

Jemné ladění P 1 3 Obnovit Nastavení

3/7/2008 5:53:28 PM Změna standardu obrazu Můžete vybrat typ obrazu, který nejlépe vyhovuje vašim požadavkům. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Stisknutím tlačítka ENTER vyberte možnost Obraz. 3 Dalším stisknutím tlačítka ENTER vyberte možnost Režim. 4 Požadovaný režim vyberte stisknutím tlačítka ▲ nebo ▼ a poté stiskněte tlačítko ENTER. Dostupné režimy: Dynamický, Standardní, Film Hodnoty nastavení se mohou lišit v závislosti na vstupním zdroji. 5 Stisknutím tlačítka EXIT tento režim ukončete. Režim Dynamický vyberte při sledování televize během dne nebo pokud je v místnosti jasné světlo.

TV Obraz Z Režim : Standardní Jas buněk 7 Kontrast 80 Jas 45 Ostrost 50 Barvy 50 Odstín Z50 Č50 Podrobné nastavení Z VDalší

Dynamický Režim : Standardní Jas buněk 7 Standardní Kontrast 80 Film Jas 45 Ostrost 50 Barvy 50 Odstín Z50 Č50 Podrobné nastavení VDalší

Režim Standardní vyberte pro běžné sledování televize. Režim Film zvolte při sledování filmu.

Snadné nastavení 1 Stiskněte tlačítko TOOLS na dálkovém ovladači. 2 Stisknutím tlačítka ▲ nebo ▼ zvolte Režim obrazu. 3 Stisknutím tlačítka ◄ nebo ► zvolte požadovanou možnost.

Nástroje Anynet+ (HDMI-CEC) Režim obrazu ◄ Zvukový režim : Časovač – spánek : SRS TS XT : Úspora energie : Duální I-II : Posunutí

Stisknutím tlačítka P.MODE na dálkovém ovládání zvolte jedno ➢ ze standardních nastavení obrazu.

Přizpůsobení nastavení obrazu Několik nastavení tohoto televizoru umožňuje ovládat kvalitu obrazu. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Stisknutím tlačítka ENTER vyberte možnost Obraz. 3 Dalším stisknutím tlačítka ENTER vyberte možnost Režim. 4 Požadovaný režim vyberte stisknutím tlačítka ▲ nebo ▼ a poté stiskněte tlačítko ENTER. Dostupné režimy: Dynamický, Standardní, Film 5 Požadovanou možnost vyberte stisknutím tlačítka ▲ nebo ▼ a poté stiskněte tlačítko ENTER. 6 Jakmile budete s nastavením spokojeni, stiskněte tlačítko ENTER. 7 Stisknutím tlačítka EXIT tento režim ukončete.

TV Obraz Režim : Standardní Z Jas buněk 7 Kontrast 80 Jas 45 Ostrost 50 Barvy 50 Odstín Z50 Č50 Podrobné nastavení Z VDalší

➢ V režimech TV, systému PAL nelze použít funkci Odstín. ➢ V režimu PC můžete provést pouze změny možností Jas buněk, Kontrast a Jas. Stiskněte tlačítko ◄ nebo ►, dokud nedosáhnete optimálního nastavení.

BN68-01434A-X0Cze.indd 18

3/7/2008 5:53:28 PM Konfigurace podrobných nastavení obrazu Můžete zadat podrobná nastavení obrazu. 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. 2 Stisknutím tlačítka ENTER vyberte možnost Obraz. 3 Pomocí tlačítka ▲ nebo ▼ vyberte možnost Podrobné nastavení a poté stiskněte tlačítko ENTER. 4 Požadovanou možnost vyberte stisknutím tlačítka ▲ nebo ▼ a poté stiskněte tlačítko ENTER. Dostupné možnosti: Nastavení černé, Dynamický kontrast, Gamma, Kolorim. Prostor, Vyvážení bílé, Pleťové odstíny, Zvýraznění okrajů, xvYCC 5 Jakmile budete s nastavením spokojeni, stiskněte tlačítko ENTER. 6 Stisknutím tlačítka EXIT tento režim ukončete. nastavení je k dispozici v režimu Standardním nebo ➢ Podrobné Film. provést pouze změny položek Dynamický kontrast, ➢ Můžete Gamma a Vyvážení bílé z položek nabídky Podrobné nastavení.

TV Obraz Režim : Standardní Z Jas buněk 7 Kontrast 80 Jas 45 Ostrost 50 Barvy 50 Odstín Z50 Č50 Podrobné nastavení Z VDalší

Podrobné nastavení Nastavení černé : Vypnuto Dynamický kontrast : Nízká Gamma : 0 Kolorim. Prostor : Přirozený Vyvážení bílé Pleťové odstíny 0 Zvýraznění okrajů : Zapnuto xvYCC : Vypnuto

Z Z Z Z Z Z Z Z Nastavení černé: Vypnuto/Nízká/Střední/Vysoké Úroveň černé můžete vybrat přímo na obrazovce, čímž upravíte hloubku obrazovky. Posunutí Zadat Zpět Dynamický kontrast: Vypnuto/Nízká/Střední/Vysoké Kontrast obrazovky můžete upravit tak, abyste dosáhli optimálního nastavení. Gamma: -3 ~ +3 Můžete upravit střední jas obrazu. Stiskněte tlačítko ◄ nebo ►, dokud nedosáhnete optimálního nastavení. Kolorim. prostor: Automatický /Přirozený /Vlast.nastav. Kolorimetrický prostor je barevná matice složená z červených, zelených a modrých barev. Vyberte svůj oblíbený kolorimetrický prostor pro zobrazení nejpřirozenějších barev. − Automatický: Automatický kolorimetrický prostor automaticky nastavuje nejpřirozenější barevný tón na základě zdrojů programu. − Přirozený: Přirozený kolorimetrický prostor nabízí hluboké a bohaté barevné tóny. − Vlast.nastav.: Umožňuje nastavit rozsah barev podle vašich představ. (Viz část Vlastní nastavení kolorimetrického prostoru.) Vlastní nastavení kolorimetrického prostoru Barva: Červená/Zelená/Modrá/Žlutá/Azurová /Purpur. Umožňuje nastavit rozsah barev podle vašich představ. Barva je k dispozici, pokud je možnost Kolorim. Prostor nastaven na hodnotu Vlast.nastav. Stisknutím tlačítka ▲ nebo ▼ zvolte možnost Červená, Zelená, Modrá, Žlutá, Azurová nebo Purpur. tiskněte tlačítko ENTER. − Červená/Zelená/Modrá: V nabídce Barva můžete nastavit hodnoty RGB pro vybranou barvu. Stisknutím tlačítka ▲ nebo ▼ zvolte možnost Červená, Zelená, Modrá, kterou chcete změnit. Stiskněte tlačítko ENTER. Stisknutím tlačítka ◄ nebo ► snížíte nebo zvýšíte hodnotu konkrétní položky. Stiskněte tlačítko ENTER. − Obnovit: Obnoví výchozí hodnoty kolorimetrického prostoru. Vyvážení bílé: Posun červené/Posun zelené/Posun modré/Více červené/Více zelené/Více modré /Obnovit Můžete upravit teplotu barev pro dosažení přirozenějšího obrazu. Posun červené/Posun zelené/Posun modré/Více červené/Více zelené/Více modré: Po změně hodnoty nastavení dojde k obnovení upravené obrazovky. Požadovanou možnost vyberte stisknutím tlačítka ▲ nebo ▼ a poté stiskněte tlačítko ENTER. Stiskněte tlačítko ◄ nebo ►, dokud nedosáhnete optimálního nastavení. Obnovit: Dříve upravené vyvážení bílé se vrátí na výchozí nastavení od výrobce.

Pokračování... Česky - 19

BN68-01434A-X0Cze.indd 19

3/7/2008 5:59:02 PM Pleťové odstíny:-15~+15 Můžete zvýraznit růžový tón v obrazu. Pomocí tlačítek ◄ a ►vyhledejte optimální nastavení. Po změně hodnoty nastavení dojde k obnovení upravené obrazovky. Zvýraznění okrajů: Vypnuto/Zapnuto Lze zdůraznit ohraničení objektů. xvYCC: Vypnuto/Zapnuto Nastavení režimu xvYCC na hodnotu Zapnuto zvýší úroveň detailů a kolorimetrický prostor při sledování filmů z externího zařízení (tj. přehrávače DVD) připojeného ke konektorům HDMI nebo Component IN. Pro aktivaci této funkce je nutné nastavit Režim obrazu na hodnotu Film. Funkci xvYCC lze aktivovat výhradně v režimu Komponent nebo HDMI (Y, Cb, Cr).

TV Obraz Můžete zadat podrobná nastavení obrazu. Režim : Standardní Z 1 Stisknutím tlačítka MENU zobrazte nabídku. Jas buněk 7 2 Stisknutím tlačítka ENTER vyberte možnost Obraz. Kontrast 80 Jas 45 3 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Obraz Ostrost 50 Barvy 50 možnosti a pak stiskněte tlačítko ENTER. Odstín Z50 Č50 4 Vyberte požadovanou možnost stisknutím tlačítka ▲ nebo ▼ a Podrobné nastavení Z VDalší pak stiskněte tlačítko ENTER. 5 Jakmile budete s nastavením spokojeni, stiskněte tlačítko ENTER. 6 Stisknutím tlačítka EXIT ukončete tuto nabídku. Posunutí Zadat Konec V rámci nabídky Obraz-možnosti lze v režimu PC měnit pouze možnosti Teplota barev, Formát a Ochrana proti TV Obraz - možnosti Teplota barev : Normální Z vypál.obrazovky. Formát : Automat. formát Z Teplota barev: Studené barvy2/Studené barvy1/ Normální / Režim obrazu : 16:9 Z Teplé barvy1 / Teplé barvy2 Digitální NR : Automatický Z DNle : Zapnuto Z Je-li obrazový režim nastaven na hodnotu Dynamický Úroveň černé HDMI : Normální Z nebo Standardní, nelze vybrat položku Teplé barvy1 a Movie Plus : Nízká Z Teplé barvy2. Režim pouze modrá : Vypnuto Z Ochrana proti vypál.obrazovky Z Formát: Automat. formát, 16:9, Široký zoom, Zvětšení, 4:3, Pouze skenování Posunutí Zadat Zpět Můžete vybrat formát obrazu, který nejlépe vyhovuje vašim požadavkům. TV Size − Automat. formát: Rozšíření a roztažení obrazu z formátu 4:3 Automat. formát 16:9 na 16:9. Široký zoom − 16:9: Nastavení obrazu na širokoúhlý režim 16:9. Zvětšení − Široký zoom: Zvětší formát obrazu na více než 4:3. 4:3 Obrazovku můžete posunout nahoru nebo dolů pomocí Pouze skenování tlačítka ▲ nebo ▼ po výběru položky stisknutím tlačítka ► nebo ENTER. − Zvětšení : Zvětšení formátu obrazu na obrazovce ve svislém směru. Zadat Zpět Posunutí − 4:3: Nastavení obrazu na běžný režim 4:3. − Pouze skenování: Pomocí této funkce zobrazíte úplný obraz bez zkrácení při příjmu signálu HDMI 1080i/1080p, komponentního vstupu (1080i/1080p). Po výběru možnosti Pouze skenování v režimu HDMI (1080i/1080p) nebo Komponent (1080i/1080p): Stisknutím tlačítka ◄ nebo ► vyberte položku a pak stiskněte tlačítko ENTER. Stisknutím tlačítek ▲, ▼, ◄ nebo ► posunete obraz nahoru, dolů, doleva nebo doprava. Obnovit (Reset): Stisknutím tlačítka ◄ nebo ► zvolte možnost Obnovit, poté stiskněte tlačítko ENTER. Můžete obnovit výchozí nastavení. Při velikosti obrazu HDMI Pouze skenování může být v závislosti na AV zařízeních obrazovka oříznuta nebo může dojít k zobrazení zvláštní barvy. Pro připojení HDMI (1080p) o rychlosti 24, 25, 30, 50, a 60 Hz a pro připojení Komponentního vstupu (1080p) o rychlosti 50 a 60 Hz je podporován pouze vstupní zdroj.

obrazu můžete snadno změnit po stisknutí tlačítka P.SIZE na dálkovém ovladači. ➢ VVelikost ➢ závislosti na vstupním zdroji se mohou možnosti formátu obrazu lišit. ➢ Dostupné položky se mohou lišit podle vybraného režimu. ➢ Pokud byl při funkci PIP nastaven režim Dvojitý ( , ), nelze nastavit formát obrazu. ➢ V režimu PC lze mohou být nastaveny pouze režimy „16:9” a „4:3”.

Úpravy umístění a formátu obrazu pomocí funkce Zvětšení - Při změně formátu obrazu pomocí funkce Zvětšení lze pomocí tlačítek ▲ nebo ▼ změnit také umístění a velikost obrazu ve svislém směru. - Po výběru položky stisknutím tlačítka ◄ nebo ► můžete pomocí tlačítek ▲ nebo ▼ posouvat obrazovku nahoru nebo dolů. - Po výběru položky stisknutím tlačítka ◄ nebo ► můžete pomocí tlačítek ▲ nebo ▼ měnit velikost obrazovky ve svislém směru. Režim obrazu: 16:9/Široký zoom/Zvětšení/4:3 TV Obraz - možnosti Při nastavení velikosti obrazu na možnost Automat. formát Teplota barev : Normální Formát : Automat. formát v širokoúhlé televizi s úhlopříčkou 16:9, můžete nastavit velikost Režim obrazu : 16:9 16:9 obrazu na hodnotu 4:3 WSS (Wide Screen Service) nebo Digitální NR : Široký zoom nenastavovat žádnou hodnotu. Jednotlivé evropské země vyžadují DNle : Zvětšení Úroveň černé HDMI : Normální různé velikosti obrazu, takže tuto funkci vybírají uživatelé. 4:3 Movie Plus : Nízká − 16:9: Nastavení obrazu na širokoúhlý režim 16:9. Režim pouze modrá : Vypnuto − Široký zoom: Zvětšení formátu obrazu na více než 4:3. Ochrana proti vypál.obrazovky − Zvětšení: Zvětšení formátu obrazu na obrazovce ve svislém směru. Posunutí Zadat Zpět − 4:3: Nastavení obrazu na normální režim 4:3. Tato funkce je k dispozici pouze v režimu Automat. formát. Tato funkce není k dispozici v režimu PC, Komponent nebo HDMI. Digitální NR: Vypnuto/Nízká/Střední/Vysoké/Automatický Pokud je signál přijímaný televizorem slabý, omezí se po zapnutí této funkce veškeré statické šumy a rušení, které se mohou objevit na obrazovce. Tato funkce není k dispozici v režimu PC. Pokud je signál slabý, vyberte jednu z následujících možností, dokud se nezobrazí optimální obraz. DNIe: Vypnuto/Demo/Zapnuto Tento televizor je vybaven funkcí DNIe, díky které nabízí vysokou obrazovou kvalitu. Nastavíte-li funkci DNIe na hodnotu Zapnuto, bude aktivována při sledování obrazovky. Nastavíte-li funkci DNIe na hodnotu Demo, můžete se na obrazovce podívat na obraz s použitím funkce DNIe i na normální obraz, abyste získali názornou ukázku. Při použití této funkce uvidíte rozdíl ve vizuální kvalitě. DNIeTM (Technologie Digital Natural Image engine) Tato funkce přináší uživateli ostřejší obraz s potlačením šumů 3D, vylepšeným zobrazením detailů, vylepšením kontrastu a bílého světla. Nový algoritmus kompenzace obrazu poskytuje jasnější, čistší a detailnější obraz. Technologie DNIeTM přizpůsobí vašim očím libovolný signál. Tato funkce není k dispozici v režimu PC. Funkce DNIe je k dispozici pouze v Dynamickém režimu. Úroveň černé HDMI: Normální/Nízká Pomocí této funkce můžete nastavit kvalitu obrazu v případě zjištění vypálení obrazovky (výskyt úrovně černé, nízkého kontrastu, nízké úrovně barev atd.) při vstupu signálu HDMI pro omezený rozsah RGB (16 až 235). Tato funkce je aktivní, pouze pokud je externí vstup připojen k rozhraní HDMI (signál RGB). Movie Plus: Vypnuto/Nízká/Střední/Vysoké/Demo Uvidíte přirozenější barvu lidské pokožky a zřetelný text i při dynamických scénách. Tato funkce není k dispozici v režimu PC. TV Opzioni immagine Režimy Široký zoom, Zvětšení a Pouze skenování nejsou Teplota barev : Normální Z Formát : Automat. formát Z podporovány. Režim obrazu : 16:9 Z Režim pouze modrá: Vypnuto/Zapnuto Digitální NR : Automatický Z DNle : Zapnuto Z Tato funkce je určena pro odborníky provádějící měření AV. Úroveň černé HDMI : Normální Z Tato funkce zobrazí odstraněním červeného a zeleného Movie Plus : Nízká Z signálu z videosignálu pouze modrý signál a umožní tak efekt Režim pouze modrá : Vypnuto Z modrého filtru, který se používá k nastavení možností Barvy a Ochrana proti vypál.obrazovky Z Odstín videozařízení, jako například přehrávače DVD, domácí kina apod. Posunutí Zadat Zpět Pomocí této funkce lze nastavit možnost Barvy a Odstín na preferované hodnoty vzhledem k úrovni signálu každého TV Ochrana proti vypál.obrazovky videozařízení pomocí možností Červená/Zelená/Modrá/ Posunutí bodu Z Azurová/Purpur./Žlutá bez použití dodatečného modrého filtru. Bílý Z Posouvání Z Režim pouze modrá je k dispozici, pokud je režim obrazu Z Šedý okraj : Tmavý nastaven na hodnotu Film nebo Standardní. Ochrana proti vypál.obrazovky Ke snížení rizika vypálení obrazovky je tento přístroj vybaven technologií prevence vypalování obrazovky. Tato technologie umožňuje nastavit vertikální (vertikální řada) a horizontální (horizontální tečka) pohyb obrazu. Nastavení času umožňuje Posunutí Zadat Zpět naprogramovat dobu mezi pohyby obrazu v minutách. Pokračování...

− Posunutí bodu: Pomocí této funkce můžete nepatrně pohnout obrazovými body na plazmové obrazovce v horizontálním nebo vertikálním směru, abyste minimalizovali vznik paobrazů na obrazovce. • Pomocí tlačítka ▲ nebo ▼ nastavte možnost Posunutí bodu na hodnotu Zapnuto a pak stiskněte tlačítko ENTER. • Vyberte požadovanou možnost stisknutím tlačítka ▲ nebo ▼ a pak stiskněte tlačítko ENTER.Dostupné možnosti: Horizont. bod, Vertikální řada, Čas Optimální stav pro posun obrazového bodu:

Posunutí bodu Posunutí bodu Horizont. bod Vertikální řada Čas

Hodnota posunutí bodu se může lišit v závislosti na velikosti monitoru (v palcích) a režimu.

− Bílý: Tato funkce pomáhá odstranit z obrazovky paobrazy změnou barvy obrazových bodů na bílou. Použijte tuto funkci, pokud na obrazovce zůstávají paobrazy nebo symboly, a to zejména pokud jste na obrazovce dlouhou dobu zobrazovali statický obraz. − Posouvání: Tato funkce pomáhá odstranit z obrazovky paobrazy pohybováním obrazových bodů na plazmové obrazovce podle určitého vzoru. Použijte tuto funkci, pokud na obrazovce zůstávají paobrazy nebo symboly, a to zejména pokud jste na obrazovce dlouhou dobu zobrazovali statický obraz. − Šedý okraj: Při sledování televize s poměrem obrazovky 4:3 je obrazovka chráněna před poškozením nastavením vyvážení bílé zcela vpravo i zcela vlevo. Tmavý: Pokud nastavíte poměr obrazovky na 4:3, pravá a levá strana se ztmaví. Světlý: Pokud nastavíte poměr obrazovky na 4:3, pravá a levá strana se zesvětlí. K odstranění paobrazů z obrazovky použijte funkci Bílý nebo Posouvání .Přestože obě tyto funkce odstraňují z obrazovky paobrazy, funkce Posouvání je účinnější. Abyste z obrazovky účinně odstranili paobrazy, funkci odstranění paobrazů je nutné aktivovat na dlouhou dobu (přibližně 1 hodinu). Pokud paobrazy nezmizí ani po použití této funkce, použijte ji znovu. Funkci zrušíte stisknutím libovolného tlačítka na dálkovém ovladači.

Obnovení výchozího nastavení obrazu od výrobce Můžete zadat podrobná nastavení obrazu. 1 2 3 4

TV Stisknutím tlačítka MENU zobrazte nabídku. Stisknutím tlačítka ENTER vyberte možnost Obraz. Stisknutím tlačítka ▲ nebo ▼ vyberte položku Obnovit a pak stiskněte tlačítko ENTER. Pomocí tlačítka ▲ nebo ▼ vyberte možnost OK nebo Zrušit a pak stiskněte tlačítko ENTER.

Obraz U Další Obraz - možnosti Obnovit

➢ Každý režim může být resetován.

BN68-01434A-X0Cze.indd 22

3/7/2008 5:53:31 PM Zvukové funkce 1 2 3

TV Zvuk Stiskněte tlačítko MENU. Zobrazí se nabídka. Režim : Vlast.nastav. Z Pomocí tlačítka ▲ nebo ▼ vyberte možnost Zvuk a poté Ekvalizér Z stiskněte tlačítko ENTER. SRS TS XT : Vypnuto Z Automat. hlasitost : Vypnuto Z Požadovanou možnost vyberte stisknutím tlačítka ▲ nebo ▼ a Reproduktoru TV : Vypnuto Z poté stiskněte tlačítko ENTER. Výbĕr zvuku : Hlavní obraz Z Dostupné možnosti: Režim, Ekvalizér, SRS TS XT, Automat. hlasitost, Reproduktoru TV, Výbĕr zvuku Jakmile budete s nastavením spokojeni, stiskněte tlačítko Posunutí Zadat Zpět ENTER. Tools Settings Stisknutím tlačítka EXIT tento režim ukončete. Anynet+ (HDMI-CEC) Režim: Standardní/Hudba/Film/Řeč/Vlast.nastav. Režim obrazu : Standardní Je možné vybrat typ speciálního zvukového efektu, který se Zvukový režim ◄ Vlast.nastav. ► Časovač – spánek : Vypnuto má pro dané vysílání používat. SRS TS XT : Vypnuto Tyto možnosti lze snadno vybírat stisknutím tlačítka Úspora energie : Vypnuto Dual I-II : Mono S.MODE na dálkovém ovladači. Konec Posunutí Nastavení Snadné nastavení 1 Stiskněte tlačítko TOOLS na dálkovém ovladači. TV Ekvalizér 2 Stisknutím tlačítka ▲ nebo ▼ zvolte Zvukový režim. 3 Stisknutím tlačítka ◄ nebo ► zvolte požadovanou možnost. P + + Ekvalizér: Stereováha/100 Hz/300 Hz/1 kHz/3 kHz/10 kHz 0 0 Několik nastavení tohoto televizoru umožňuje ovládat kvalitu L zvuku. Stereováha 100Hz 300Hz 1kHz 3kHz 10kHz Jestliže změníte nastavení těchto položek, režim zvuku se automaticky přepne na hodnotu Vlast.nastav. Posunutí Nastavení Zpět SRS TS XT: Vypnuto /Zapnuto TruSurround XT je patentovaná technologie SRS, která řeší problém s přehráváním vícekanálového (5,1) obsahu přes dva reproduktory. Technologie TruSurround poskytuje skvělý virtuální zvukový zážitek při použití v jakémkoliv dvoureproduktorovém přehrávacím systému, včetně vestavěných reproduktorů v televizoru. Je plně kompatibilní se všemi vícekanálovými formáty.

TruSurround XT, SRS a symbol jsou ochranné známky společnosti SRS Labs, Inc. Technologie TruSurround XT je použita na základě licence udělené společností SRS Labs, Inc. Snadné nastavení Nástroje Anynet+ (HDMI-CEC) 1 Stiskněte tlačítko TOOLS na dálkovém ovladači. Režim obrazu : Standardní Zvukový režim : Vlast.nastav. 2 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost SRS TS XT. Časovač – spánek : Vypnuto SRS TS XT ◄ Vypnuto ► 3 Stisknutím tlačítka ◄ nebo ► zvolte možnost Vypnuto Úspora energie : Vypnuto nebo Zapnuto. Dual I-II : Mono Automat. hlasitost: Vypnuto /Zapnuto Posunutí Nastavení Konec Každá vysílající stanice používá vlastní nastavení signálu, proto není snadné upravovat hlasitost s každou změnou kanálu. Tato funkce umožňuje automaticky upravit hlasitost požadovaného kanálu tak, že sníží zvukový výstup v případě vysokého modulačního signálu nebo zvýší zvukový výstup v případě nízkého modulačního signálu. Reproduktoru TV: Vypnuto/Zapnuto Pokud chcete poslouchat zvuk přes samostatné reproduktory, vypněte interní zesilovač. Tlačítka – + a MUTE nefungují, pokud je interní ztlumení Vypnuto. Pokud je možnost Reproduktor TV nastavena na hodnotu Vypnuto, je funkèní pouze možnost Výbìr zvuku v režimu PIP v nabídce Zvuk. Výběr zvuku: Hlavní obraz/Podobraz Pokud je aktivní funkce PIP (Obraz v obraze), můžete poslouchat zvuk podobrazu. − Hlavní obraz: Slouží k poslechu zvuku hlavního obrazu. − Podobraz: Slouží k poslechu zvuku podobrazu.

BN68-01434A-X0Cze.indd 23

3/7/2008 5:53:31 PM Výběr zvukového režimu (podle modelu) Tlačítko DUAL I-II slouží k zobrazení a řízení zpracování a výstupu zvukového signálu. Při zapnutí přístroje je režim automaticky přednastavený buď na hodnotu DUÁL-I, nebo na hodnotu Stereo, a to podle aktuálního přenosu. Snadné nastavení 1 2 3

Stiskněte tlačítko TOOLS na dálkovém ovladači. Stisknutím tlačítka ▲ nebo ▼ vyberte režim Dual I-II. Stisknutím tlačítka ◄ nebo ► zvolte požadovanou možnost. Typ vysílání

Indikace na obrazovce

Běžné vysílání (standardní audio)

Mono (normální použití)

NICAM Mono (normální)

NICAM DUÁL-I/II Běžné vysílání (standardní audio) A2 Stereo

Nástroje Anynet+ (HDMI-CEC) Obraz Režim : Zvuk Režim : Časovač – spánek : SRS TS XT : Úspora energie : Duální I-II ◄ Posunutí

Mono (normální použití)

Mono (Vynucené mono)

Jestliže se podmínky příjmu zhorší, bude poslech snazší při nastavení na režim Mono. Jestliže je signál stereo slabý a dochází k automatickému přepínání mezi oběma režimy, přepněte na režim Mono.

Připojení sluchátek (prodávaných samostatně) Pokud nechcete při sledování televizního programu rušit ostatní osoby v místnosti, připojte k televizoru sluchátka.

Pokud vložíte náhlavní soupravu do odpovídajícího portu, v nabídce Zvuk lze ovládat pouze možnosti (v režimu PIP) “ Automat. hlasitost” a “Výběr zvuku”.

Delší používání sluchátek s nastavením vysoké hlasitosti může poškodit sluch.

Boční panel televizoru

Po připojení sluchátek k televizoru neuslyšíte zvuk z reproduktorů. Hlasitost ve sluchátkách a hlasitost televizoru se nastavují samostatně.

BN68-01434A-X0Cze.indd 24

Časové funkce 1 2 3 4

TV Nastavení Stiskněte tlačítko MENU. Zobrazí se nabídka. Plug & Play Z Pomocí tlačítka ▲ nebo ▼ vyberte možnost Nastavení a poté Jazyk : Čeština Z stiskněte tlačítko ENTER. Čas Z Světelný efekt : Standby zap. Z Pomocí tlačítka ▲ nebo ▼ vyberte možnost Čas a poté Montáž na stěnu Z Melodie : Off Z stiskněte tlačítko ENTER. Zábava : Off Z Z Úspora energie : Off Požadovanou možnost vyberte stisknutím tlačítka ▲ nebo ▼ a PIP Z poté stiskněte tlačítko ENTER. Dostupné možnosti: Nastavení hodin, Časovač – spánek, Časovač 1, Časovač 2, Časovač 3 Posunutí Zadat Zpět Jakmile budete s nastavením spokojeni, stiskněte tlačítko T V Čas ENTER. Nastavení hodin : 00 : 00 Z Stisknutím tlačítka EXIT tento režim ukončete. Časovač–spánek : Neaktivní Z Nastavení hodin Časovač 1 : Neaktivní Z Hodiny televizoru lze nastavit tak, aby se při stisknutí tlačítka Časovač 2 : Neaktivní Z Z Časovač 3 : Neaktivní INFO na dálkovém ovladači zobrazoval aktuální čas. Čas je nutné nastavit rovněž v případě, že chcete používat časovače automatického zapnutí nebo vypnutí. − Stisknutím tlačítka ◄ nebo ► vyberte položku Měsíc, Den, Rok, Hodina nebo minuty. Nastavení proveďte stisknutím Posunutí Zadat Zpět tlačítka ▲ nebo▼. Nástroje Hodnoty Měsíc, Den, Rok, Hodina nebo minuty můžete Anynet+ (HDMI-CEC) nastavit přímo stisknutím číselných tlačítek na dálkovém Režim obrazu : Standardní ovladači. Zvukový režim : Vlast.nastav. Časovač – spánek ◄ Vypnuto ► Pokud dojde k výpadku napájení přístroje nebo jeho SRS TS XT : Vypnuto odpojení, bude nastavení hodin ztraceno. Úspora energie : Vypnuto Časovač - spánek Duální I-II : Mono Je možné vybrat časové období mezi 30 a 180 minutami, po Nastavení Posunutí Konec kterém se televizor automaticky přepne do pohotovostního TV Časovač 1 režimu. Čas zapnutí − Vyberte přednastavený časový interval (Vypnuto, 30, 60, 00 : 00 Neaktivní 90, 120, 150 nebo 180), po který bude televizor zapnutý, Čas vypnutí stisknutím tlačítka ▲ nebo ▼. 00 : 00 Neaktivní Hlasitost Snadné nastavení 10 1 Stiskněte tlačítko TOOLS na dálkovém ovladači. Opakovat 2 Stisknutím tlačítka ▲ nebo ▼ zvolte Časovač – spánek. Once 3 Stisknutím tlačítka ◄ nebo ► vyberte možnost a potom Posunutí Nastavení Zpět stiskněte tlačítko ENTER. Časovač 1 / Časovač 2 / Časovač 3 Plánované zapnutí a vypnutí lze nastavit tak, aby se televizor automaticky zapnul nebo vypnul v určenou dobu. Nejdříve musíte nastavit hodiny. − Stisknutím tlačítka ◄ nebo ► vyberte požadovanou položku. Stisknutím tlačítka ▲ nebo ▼ upravte nastavení na požadovanou hodnotu. Čas zapnutí : Vyberte hodinu, minutu a hodnotu Aktivováno/Neaktivní. (Chcete-li časovač aktivovat s požadovaným nastavením, nastavte hodnotu Aktivováno) Čas vypnutí: Vyberte hodinu, minutu a hodnotu Aktivováno/Neaktivní. (Chcete-li časovač aktivovat s požadovaným nastavením, nastavte hodnotu Aktivováno) Opakovat: Vybírat můžete z možností Jednou, Denně, Po - Pa, Po - So nebo So - Ne. Hlasitost: Vyberte požadovanou úroveň hlasitosti. Hodiny a minuty je možné zadat přímo stisknutím číselných tlačítek na dálkovém ovladači. Automatické vypnutí Pokud nastavíte časovač na hodnotu Zapnuto, televizor se nakonec po 3 hodinách vypne, pokud po tuto dobu nepoužijete některý ovládací prvek. Tato funkce je k dispozici pouze v režimu časovače Zapnuto a zabraňuje přehřátí, k němuž by mohlo dojít, pokud by byl přístroj v provozu po příliš dlouhou dobu.

Stiskněte tlačítko MENU. Zobrazí se nabídka. TV Nastavení Pomocí tlačítka ▲ nebo ▼ vyberte možnost Nastavení a poté Plug & Play Z stiskněte tlačítko ENTER. Z Jazyk : Čeština Čas Z Požadovanou možnost vyberte stisknutím tlačítka ▲ nebo ▼ Světelný efekt : Standby zap. Z a poté stiskněte tlačítko ENTER. Montáž na stěnu X Melodie : Off Z Dostupné možnosti: Jazyk, Melodie, Světelný efekt, Zábava, Zábava : Off Z Úspora energie : Off Z Úspora energie, PIP PIP X Jakmile budete s nastavením spokojeni, stiskněte tlačítko ENTER. Posunutí Zadat Zpět Stisknutím tlačítka EXIT tento režim ukončete. Jazyk Funkce se liší podle jednotlivých modelů. Při prvním použití televizoru je nutné vybrat jazyk používaný pro zobrazování nabídek a informací. Světelný efekt: Vypnuto/Standby zap./TV zapnuta/Zapnuto Podle situace můžete zapnout nebo vypnout modrou kontrolku na přední straně televizoru. Tato funkce zajišťuje úsporu energie nebo ji můžete použít, pokud vás kontrolka ruší. − Vypnuto: Modrá kontrolka je vždy vypnutá. − Standby zap.: Modrá kontrolka svítí, když je aktivní pohotovostní režim, a zhasne při zapnutí televize. − TV zapnuta: Modrá kontrolka svítí, když sledujete televizi, a je zhasnutá, když je televize vypnutá. − Zapnuto: Modrá kontrolka svítí stále. Nastavením možnosti Light Effect na hodnotu Vypnuto snížíte spotřebu energie. Melodie: Vypnuto /Nízká/Střední /Vysoké Zvuk melodie při zapnutí nebo vypnutí televizoru lze upravit. Pokud melodie nehraje. Pokud z televizoru nevychází žádný zvuk, protože bylo stisknuto tlačítko MUTE. Pokud z televizoru nevychází žádný zvuk, protože bylo stisknuto tlačítko – (Hlasitost). Pokud je televizor vypnut pomocí funkce Časovače. Zábava: Vypnuto/Sport/Kino/Hra Režim Zábava umožňuje vybrat optimální obraz a zvuk pro sport, filmy a hry. − Vypnuto:Vypne funkci Zábava. − Sport: Poskytuje optimální kvalitu obrazu a zvuku pro sport. − Kino: Poskytuje optimální kvalitu obrazu a zvuku pro sledování filmů. Můžete si vychutnat bohatší obraz a zdokonalený zvuk. − Hra:Poskytuje optimální kvalitu obrazu a zvuku pro hry. Tento režim zvýší rychlost hraní při použití externí herní konzoly připojené k televizoru. Pokud nastavíte kterýkoli ze tří režimů zábavy na hodnotu Zapnuto, bude nastavení uzamčeno a nebude možné je změnit. Chcete-li provést úpravy režimu obrazu a zvuku, musí být režim Zábava vypnut. Nastavení Zábava bude uloženo pro každý zdroj vstupu.

Pokračování... Česky - 26

BN68-01434A-X0Cze.indd 26

Úspora energie: Vypnuto/Nízká/Střední/Vysoké Tato funkce nastavuje jas obrazovky podle intenzity okolního osvětlení. − Vypnuto: Vypne režim Úspora energie. − Nízká: Pracuje ve standardním režimu bez ohledu na okolní osvětlení. − Střední: Vstoupí do režimu střední úspory energie bez ohledu na okolní osvětlení. − Vysoké: Vstoupí do režimu maximální úspory energie bez ohledu na okolní osvětlení. Snadné nastavení 1 Stiskněte tlačítko TOOLS na dálkovém ovladači. 2 Stisknutím tlačítka ▲ nebo ▼ vyberte režim Úspora energie. 3 Stisknutím tlačítka ◄ nebo ► zvolte požadovanou možnost. PIP (Obraz v obraze): PIP(Zapnuto/Vypnuto,)/Zdroj/Formát /Pozice/Program V hlavním obraze můžete zobrazit podobraz. Takto je možné sledovat televizní program nebo kontrolovat obrazový vstup z jiného připojeného zařízení. − PIP: Zapnuto/Vypnuto Můžete zapnout nebo vypnout funkci obrazu v obraze (PIP). Tabulka nastavení režimu PIP Hlavní obraz Komponent HDMI1, 2, 3

Nástroje Anynet+ (HDMI-CEC) Režim obrazu : Standardní Zvukový režim : Vlast.nastav. Sleep Timer : Vypnuto SRS TS XT : Vypnuto Úspora energie ◄ Vypnuto ► Dual I-II : Mono Konec Nastavení Posunutí

TV Nastavení Plug & Play Jazyk Čas Světelný efekt Montáž na stěnu Melodie Zábava Úspora energie

− Zdroj: TV/Ext.1/Ext.2/AV Můžete zvolit zdroj pro podobraz. − Formát: / / Můžete zvolit formát pro podobraz. Pokud se hlavní obraz nachází v režimu PC and Komponent, možnost Formát není k dispozici. / / / − Pozice: Můžete zvolit pozici podobrazu. V režimu Dvojitý ( , ) nelze možnost Pozice zvolit. − Program Kanál podobrazu je možné vybrat, pouze pokud je položka Zdroj nastavena na hodnotu TV.

3/7/2008 5:53:34 PM Nastavení počítačového softwaru (na základě systému Windows XP) Níže je uvedeno typické nastavení zobrazení v systému Windows. Avšak skutečné obrazovky v počítači se mohou lišit v závislosti na konkrétní verzi operačního systému Windows a konkrétní grafické kartě. Ale i když se skutečné obrazovky budou lišit, ve většině případů budou platit stejné základní informace o nastavení. (Není-li tomu tak, obraťte se na výrobce vašeho počítače nebo na prodejce výrobků Samsung.) 1 Klepněte pravým tlačítkem myši na plochu systému Windows a potom klepněte na příkaz Vlastnosti. Zobrazí se dialogové okno Zobrazení – vlastnosti. 2 Klepněte na kartu Nastavení a potom nastavte režim zobrazení podle tabulky režimů zobrazení. Nemusíte měnit nastavení barev. 3 Klepněte na tlačítko Upřesnit. Zobrazí se další dialogové okno. 4 Klepněte na kartu Monitor, potom nastavte hodnotu Obnovovací frekvence podle tabulky režimů zobrazení. Pokud je to možné, nastavte namísto hodnoty Obnovovací frekvence samostatně vertikální frekvenci a horizontální frekvenci. 5 Klepnutím na tlačítko OK okno zavřete. Potom klepněte na tlačítko OK v dialogovém okně Zobrazení – vlastnosti. V této chvíli může dojít k automatickému restartování systému.

BN68-01434A-X0Cze.indd 28

3/7/2008 5:53:35 PM Režim vstupu (PC) Pozice i formát obrazovky se budou lišit v závislosti na typu počítačového monitoru a jeho rozlišení. Níže uvedená tabulka obsahuje všechny podporované obrazové režimy. Vstup D-Sub Režim

Horizontální frekvence (kHz)

Vertikální frekvence (Hz)

Takt pixelu Frekvence (MHz)

Horizontální frekvence (kHz)

Vertikální frekvence (Hz)

Takt pixelu Frekvence (MHz)

Vstup HDMI/DVI Pokud použijete propojení pomocí kabelu HDMI/DVI, musíte použít konektor HDMI IN 2. Prokládaný režim není podporován. Pokud je zvolen nestandardní videoformát, nemusí přístroj fungovat správně. Jsou podporovány režimy Separate a Composite. SOG není podporováno.

BN68-01434A-X0Cze.indd 29

3/7/2008 5:53:35 PM Nastavení počítače ➢ Režim PC lze předem nastavit stisknutím tlačítka SOURCE.

Stisknutím tlačítka MENU zobrazte nabídku. Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Obraz a pak stiskněte tlačítko ENTER. Vyberte požadovanou možnost stisknutím tlačítka ▲ nebo ▼ a pak stiskněte tlačítko ENTER. Jakmile budete s nastavením spokojeni, stiskněte tlačítko ENTER. Stisknutím tlačítka EXIT tento režim ukončíte. Automat. nastavení: Automatické nastavení umožňuje obrazovce PC v přístroji automatickou úpravu příchozího videosignálu z počítače. Hodnoty jemného a hrubého nastavení a nastavení pozice jsou seřizovány automaticky. Snadné nastavení 1 Stiskněte tlačítko TOOLS na dálkovém ovladači. 2 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Automat. nastavení a pak stiskněte tlačítko ENTER. Obrazovka: Hrubý/Jemný/Pozice/Zruš zobrazení − Hrubý/Jemný Účelem nastavení kvality obrazu je odstranění nebo omezení šumu obrazu.Pokud se šum nepodaří odstranit pouze jemným doladěním, upravte co možná nejlépe frekvenc a znovu proveďte jemné ladění.Po omezení šumu znovu upravte obraz tak, aby byl zarovnán na střed obrazovky. 1 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Hrubý nebo Jemný a pak stiskněte tlačítko ENTER. 2 Stisknutím tlačítka ◄ nebo ► upravte kvalitu obrazovky: mohou se zobrazovat svislé pruhy nebo může být obraz rozmazaný. Stiskněte tlačítko ENTER. − Pozice Upravte pozici obrazovky PC, pokud neodpovídá obrazovce televizoru. 1 Nastavte pozici stisknutím tlačítka ▲/▼/◄/►. 2 Stiskněte tlačítko ENTER. − Zruš zobrazení Uživatel může obnovit výchozí hodnoty všech nastavení obrazu.

TV Obraz Režim : Standardní Jas buněk Kontrast Jas Ostrost Automat. nastavení Obrazovka Podrobné nastavení VDalší

Probíhá automatické nastavování. Počkejte prosím...

Nástroje Anynet+ (HDMI-CEC) Režim obrazu : Zvukový režim : Časovač – spánek : SRS TS XT : Úspora energie : PIP Automat. nastavení Posunutí

Standardní Vlast.nastav. Vypnuto Vypnuto Vypnuto

Obrazovka Hrubý Jemný Pozice Zruv zobrazeni

Zobrazení bylo obnoveno. OK

BN68-01434A-X0Cze.indd 30

3/7/2008 5:53:35 PM Používání funkce WISELINK Tato funkce umožňuje zobrazit a přehrávat soubory s fotografiemi (JPEG) a zvukové soubory (MP3) uložené na paměťovém zařízení USB (MSC).

Boční panel televizoru

Stiskněte tlačítko POWER na dálkovém ovládání nebo na předním panelu. Připojte zařízení USB obsahující soubory JPEG anebo MP3 do konektoru WISELINK (konektor USB) na boční straně televizoru. Pokud vstoupíte do režimu WISELINK, aniž by bylo připojeno zařízení USB, zobrazí se zpráva Není připojeno žádné zařízení (There is no device connected). V takovém případě zapojte zařízení USB, zavřete obrazovku stisknutím tlačítka W.LINK na dálkovém ovládání a znovu otevřete obrazovku WISELINK. Pro pojmenování složek nebo souborů (fotografie, hudba) je možné použít pouze alfanumerické znaky. Systém souborů podporuje pouze protokol FAT16/32 (systém souborů NTFS není podporován) Některé typy digitálních fotoaparátů USB a audio zařízení nemusí být s tímto televizorem kompatibilní. Funkce WISELINK podporuje pouze paměťová zařízení USB (MSC). MSC je paměťové zařízení určené k hromadnému ukládání a přenosu dat. Mezi zařízení třídy MSC patří jednotky Thumb a čtečky paměťových karet Flash (pevné disky USB ani zařízení HUB nejsou podporována.) Než připojíte zařízení k televizoru, proveďte zálohování souborů, aby nedošlo ke vzniku škody v důsledku ztráty dat. Společnost SAMSUNG není odpovědná za žádné poškození datových souborů ani za ztrátu dat. Doporučené obrazové rozlišení pro funkci Wiselink je 6 megapixelů. Připojte zařízení přímo do portu USB televizoru. Pokud používáte připojení samostatným kabelem, může dojít k potížím s kompatibilitou USB. Podporovány jsou pouze formáty souborů MP3 a JPEG. Formát mp3 funkce Wiselink podporuje pouze hudební soubory s vysokým vzorkovacím kmitočtem (32 kHz; 44,1 kHz nebo 48 kHz). Doporučujeme sekvenční formát jpeg. Během načítání (

) zařízení USB neodpojujte.

Je podporován protokol PTP (Picture Transfer Protocol), ale nikoli protokol MTP (Media Transfer Protocol). Pokud na počátku souboru není nalezena informace o době přehrávání, může se délka přehrávání souboru mp3 zobrazit jako „00:00:00“. Čím větší je rozlišení fotografie, tím déle trvá, než se zobrazí na obrazovce. V seznamu Fotografie nebo Hudba je možné zobrazit až 300 složek nebo souborů.

BN68-01434A-X0Cze.indd 31

3/7/2008 5:53:36 PM Používání nabídky WISELINK 1 2

Stiskněte tlačítko MENU. Stisknutím tlačítka ▲ nebo ▼ vyberte položku Vstup. Potom stiskněte tlačítko ENTER. Stisknutím tlačítka ▲ nebo ▼ vyberte položku WISELINK. Potom stiskněte tlačítko ENTER.

Z Z Seznam zdrojů : TV Upravit název Anynet+ (HDMI-CEC)

WISELINK Stisknutím tlačítka ▲ nebo ▼ vyberte příslušné paměťové zařízení USB. Potom stiskněte tlačítko ENTER. Nabídka WISELINK se liší podle paměťového zařízení USB, které je připojeno k televizoru. Některá zařízení nemusejí být podporována vzhledem k potížím s kompatibilitou.

Stisknutím tlačítka ◄ nebo ► přejděte nad ikonu. Potom stiskněte tlačítko ENTER. Chcete-li režim WISELINK ukončit, stiskněte tlačítko W.LINK na dálkovém ovládání.

tlačítka W.LINK na dálkovém ovládání ➢ Stisknutím zobrazíte nabídku WISELINK.

Používání tlačítek dálkového ovládání v nabídce WISELINK Tlačítko

Akce Přesun kurzoru a výběr položky. Výběr aktuálně zvolené položky. Přehrávání nebo pozastavení prezentace nebo souboru MP3. Návrat do předchozí nabídky. Spuštění různých funkcí z nabídek Fotografie a Hudba. Zastavení aktuální prezentace nebo souboru MP3. Posun o stránku nahoru nebo o stránku dolů (položkami v seznamu souborů) Zastavení aktuální funkce a návrat do předchozí nabídky o úroveň výše.

BN68-01434A-X0Cze.indd 32

3/7/2008 5:53:36 PM Používání seznamu Fotografie (JPEG) V této nabídce se zobrazují soubory ve formátu JPEG a složky uložené v paměťovém zařízení USB. Fotografie 1 Proveďte kroky 1 až 3 postupu Používání nabídky WISELINK. (Viz informace na straně 32) 2 Stisknutím tlačítka ◄ nebo ► přejděte na položku Fotografie. Potom stiskněte tlačítko ENTER. Informace o uloženém souboru se zobrazí jako složka anebo jako soubor. 3 Stisknutím tlačítek ▲, ▼, ◄ a ► vyberte soubor. Posunutí Zadat Zpět • Stisknutím tlačítka ENTER nad ikonou fotografie zobrazíte aktuálně zvolenou fotografii na celé obrazovce. • Stisknutím tlačítka ENTER nad ikonou složky zobrazíte Fotografie soubory JPEG obsažené ve složce. Chcete-li režim WISELINK ukončit, stiskněte tlačítko W.LINK na dálkovém ovládání. Přechod na fotografii může trvat několik sekund z důvodu načítání souboru. V tomto okamžiku se v levé horní části obrazovky zobrazí ikona ( ). Vybrat Posunutí Zadat Možnost Zpět Chvíli trvá, než se soubory JPEG zobrazí jako miniatury. V této nabídce lze zobrazit pouze soubory s příponou .jpg. Soubory v jiných formátech, například BMP nebo TIFF, zobrazeny nebudou. Soubory se zobrazují na stránce. Na jedné stránce se zobrazuje patnáct miniatur fotografií. Miniatury jsou očíslovány zleva doprava a od shora dolů, od 1 do 15. Některé typy digitálních fotoaparátů USB a audio zařízení nemusí být s tímto televizorem kompatibilní. Složky se zobrazují jako první. Za nimi následují všechny soubory JPEG ve stávající složce. Složky a soubory JPEG jsou tříděny v abecedním pořadí. Pokud jsou fotografie zobrazeny na celé obrazovce, můžete je zvětšit, zmenšit nebo otočit. Při zobrazení celé obrazovky umožní tlačítka ◄ nebo ► zobrazení další fotografie ve stejné složce. Jakmile je ikona fotografie vybrána, stiskněte tlačítko PLAY/PAUSE a spusťte prezentaci. V závislosti na kvalitě a rozlišení nemusejí být fotografie neobsahující informace EXIT zobrazeny jako miniatury v SEZNAMU FOTOGRAFIÍ. CELLDISK2.0 315MB/495MB Free

Zobrazení prezentace 4 5

Stisknutím tlačítka INFO zobrazte volbu (Spustit prezentaci, Vybrat vše). Stisknutím tlačítka ▲ nebo ▼ vyberte položku Spustit prezentaci. Potom stiskněte tlačítko ENTER. Během prezentace jsou soubory zobrazovány postupně od aktuálně vybraného souboru. Soubory MP3 je možné přehrávat automaticky během prezentace v případě, že je možnost Default Background Výchozí hudební kulisa nastavena na hodnotu Zapnuto. Chcete-li tuto funkci zapnout, soubory MP3 a další soubory s fotografiemi musejí být v paměťovém zařízení USB umístěny ve stejné složce. Stisknutím tlačítka INFO v průběhu prezentace lze nastavit následující možnosti (Rychlost prezentace, Hudební kulisa, Nastavení hudební kulisy, Seznam). Stisknutím tlačítka ▲ nebo ▼ vyberte možnost. Potom stiskněte tlačítko ENTER. Po nastavení možnosti potvrďte změnu stisknutím tlačítka ENTER.

Spustit prezentaci : Normální X Hudební kulisa : Vypnuto X Nastavení hudební kulisy Seznam Konec

Pokračování... Česky - 33

BN68-01434A-X0Cze.indd 33

3/7/2008 5:53:41 PM Používání nabídky během prezentace Rychlost prezentace: Výběrem budete moci ovládat rychlost prezentace. Stisknutím tlačítka ▲ nebo ▼ vyberte požadovanou možnost (Rychle, Normální, Pomalu). Potom stiskněte tlačítko ENTER. Spustit prezentaci : Normální X Rychle Hudební kulisa : Zapnuto X Normální Pomalu Nastavení hudební kulisy Seznam Konec

Hudební kulisa: Zvolte, zda chcete během prezentace přehrávat soubor MP3. Stisknutím tlačítka ▲ nebo ▼ vyberte požadovanou možnost(Zapnuto, Vypnuto), poté stiskněte tlačítko ENTER.

Spustit prezentaci : Normální X Hudební kulisa : Zapnuto X Vypnuto Nastavení hudební kulisy Zapnuto Seznam Konec

Nastavení hudby na pozadí: Když probíhá prezentace, jsou zobrazeny soubory MP3 a složky ve stejném adresáři. Složku vyberete stisknutím tlačítka ▲ nebo ▼. Potom stiskněte tlačítko ENTER. Vybraná složka se zvýrazní. Opakovaným stisknutím tlačítka RETURN se lze vrátit k obrazovce prezentace. Vybraná hudba bude hrát na pozadí.

Nastavení hudební kulisy Vyberte soubory pro hudební kulisu.

vypnete možnost Hudební kulisa, a to i v případě, že ➢ Pokud je provedeno nastavení hudební kulisy, hudební kulisa hrát

Informace o uloženém souboru se zobrazí jako složka anebo jako soubor JPEG. Chcete-li režim WISELINK ukončit, stiskněte tlačítko W.LINK na dálkovém ovládání.

například rozlišení, datum změny a pořadí souboru v daném adresáři (např. 10. z 15).

315MB/495MB Při výběru souboru s fotografií je v levé části obrazovky ➢ televizoru zobrazena informace o souboru s fotografií,

: Přesunout na ikonu předchozí úrovně

Rozlišení Velikost souboru Datum změny Pořadí souboru v aktuálním adresáři

BN68-01434A-X0Cze.indd 34

3/8/2008 3:29:19 AM Používání nabídky Možnosti 1 2 3

Proveďte kroky 1 až 3 postupu Používání nabídky WISELINK. (Viz informace na straně 32) Stisknutím tlačítka ◄ nebo ► přejděte na položku Fotografie. Potom stiskněte tlačítko ENTER. Informace o uloženém souboru se zobrazí jako složka anebo jako soubor. chybí soubor fotografie. Zvětšený obraz X1 X Stisknutím tlačítek ▲, ▼, ◄ a ► vyberte soubor. Potom Otočit 0 X Seznam stiskněte tlačítko ENTER. Stisknutím tlačítka nad miniaturou fotografie zobrazíte fotografii na celé obrazovce. Stisknutím tlačítka INFO zobrazte možnost (Spustit prezentaci, Zvětšený obraz, Otočit, Seznam) Konec

Zvětšení: Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Zvětšení. Potom stiskněte tlačítko ENTER. Po každém stisknutí tlačítka ▲ nebo ▼ se fotografie zvětší (X1 → X2 → X4 ) - X1 : Obnovení původní velikosti fotografie. chybí soubor fotografie. - X2 : Zvětšení fotografie 2x. Zvětšený obraz X1 Otočit 0 X - X4 : Zvětšení fotografie 4x. Seznam Chcete-li zvětšenou fotografií procházet nahoru,dolů, doleva nebo doprava, stiskněte tlačítko INFO a odstraňte tak nabídku možností; poté stiskněte tlačítka ▲, ▼, ◄ a ►. Možnost Otočit, Spustit prezentaci je při zvolení možnosti Zvětšení deaktivována. X1

Otočit: Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Otočit. Potom stiskněte tlačítko ENTER. Pokaždém stisknutí tlačítka ▲ nebo ▼ se fotografie opakovaně otočí. - 0º : Otočení fotografie do původní polohy - 90º : Otočení fotografie o 90 stupňů - 180º : Otočení fotografie o 180 stupňů - 270º : Otočení fotografie o 270 stupňů

chybí soubor fotografie. Zvětšený obraz X1 X Otočit 0º Seznam Konec

➢ Otočený soubor se neuloží. ➢ Možnost Zvětšení, Spustit prezentaci je při zvolení možnosti Otočit deaktivována.

BN68-01434A-X0Cze.indd 35

3/7/2008 5:53:47 PM Používání seznamu MP3 V této nabídce se zobrazují soubory MP3 uložené v paměťovém zařízení USB. 1 Proveďte kroky 1 až 3 postupu Používání nabídky WISELINK. (Viz strana 32) 2 Stisknutím tlačítka ◄ nebo ► přejděte na položku Hudba. Potom stiskněte tlačítkoENTER. Informace o uloženém souboru se zobrazí jako složka anebo jako soubor. 3 Stisknutím tlačítka ▲ nebo ▼ přejděte na ikonu. Potom stiskněte tlačítko ENTER. Po stisknutí tlačítka ENTER nad ikonou hudební noty se hudební soubor ihned přehraje. Po stisknutí tlačítka ENTER nad ikonou složky se zobrazí hudební soubory obsažené v této složce. Chcete-li vybrat soubor na další stránce, stiskněte tlačítko REW nebo FF pro přechod na další stránku. 4 Chcete-li vybrat všechny soubory nebo soubor, stiskněte tlačítko INFO. Zobrazí se nabídky pod položkou Hudba. Stisknutím tlačítka ENTER můžete vybrat možnost Přehrát, Opakovat hudbu anebo Vybrat vše. Chcete-li režim WISELINK ukončit, stiskněte tlačítko W.LINK na dálkovém ovládání.

Přehrát Opakovat hudbu Vybrat vše

: Folder icon : Music list icon : Move to the previous folder stage icon

Používání nabídky Možnosti Přehrát: Výběrem této možnosti přehrajete soubory MP3.

➢ Stisknutím tlačítka PLAY/PAUSE během přehrávání souboru MP3 přehrávání pozastavíte. ➢ Stisknutím tlačítka STOP ukončíte režim Přehrát. V této nabídce se zobrazují pouze soubory s příponou MP3. Soubory s jinými příponami se ➢ nezobrazují ani v případě, že jsou uloženy ve stejném paměťovém zařízení USB. ➢ Vybraný soubor se zobrazí na horním okraji obrazovky společně s dobou přehrávání. Chcete-li nastavit hlasitost přehrávání hudby, stiskněte tlačítko + nebo - na dálkovém ovládání. ➢ Chcete-li zvuk vypnout, stiskněte tlačítko MUTE na dálkovém ovládání. ➢ Pro změnu stránek stiskněte tlačítko FF anebo REW. Opakovat hudbu: Výběrem této položky můžete opakovaně přehrávat soubory MP3 z aktuální složky. Je možné vybrat položku Zapnuto anebo Vypnuto Informační ikona o hudební funkci Ikona

Funkce Když jsou přehrávány všechny soubory. Když je přehráván jeden soubor. Po stisknutí tlačítka Přehrát/Pozastavit na dálkovém ovládání během přehrávání hudby. Po stisknutí tlačítka Stop na dálkovém ovládání během zastaveného přehrávání hudby. Přehrávání hudby pokračuje a na horním okraji obrazovky se zobrazí text Stop.

Vybrat vše: Výběrem této položky můžete přehrát všechny soubory MP3 z aktuální složky. Česky - 36

BN68-01434A-X0Cze.indd 36

3/7/2008 5:53:47 PM Používání nabídky nastavení Nastavení zobrazuje uživatelská nastavení v nabídce WISELINK. 1 Proveďte kroky 1 až 3 postupu Používání nabídky WISELINK. (Viz strana 32) 2 Stisknutím tlačítka ◄ nebo ► přejděte do nabídky Nastavení. Potom stiskněte tlačítko Enter. 3 Stisknutím tlačítka ▲ nebo ▼ vyberte požadovanou položku. Potom stiskněte tlačítko Enter. (Rychlost prezentace, Hudební kulisa, Nastavení hudební kulisy, Opakovat hudbu, Spořič obrazovky) 4 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost. Potom stiskněte tlačítko Enter. Chcete-li režim WISELINK ukončit, stiskněte tlačítko W.LINK na dálkovém ovládání.

X Nastavení hudební kulisy

Rychlost prezentace: Výběr této položky umožňuje kontrolovat rychlost prezentace. Je možné vybrat přehrávání Rychle, Normální anebo Pomalu.

Nastavení hudební kulisy Opakovat hudbu

Hudební kulisa: Vyberte, zda chcete během prezentace přehrávat soubor MP3. Můžete vybrat možnost Hudba Vypnuto anebo Hudba Zapnuto.

Nastavení hudební kulisy Opakovat hudbu

Nastavení hudební kulisy: Během prezentace můžeta pomocí Nastavení hudební kulisy vybrat hudební soubor, který budete poslouchat. Zvolte soubor MP3, který má být přehráván na pozadí jako hudební kulisa.

Nastavení hudební kulisy Vyberte soubory pro hudební kulisu.

3/7/2008 5:53:57 PM Opakovat hudbu: Výběrem této možnosti zvolíte, zda opakovat přehrávání hudby po přehrání všech souborů MP3 v aktuální složce.

Nastavení hudební kulisy Opakovat hudbu

Spořič obrazovky: Výběrem této možnosti nastavíte dobu čekání před zobrazením spořiče obrazovky. Spořič obrazovky se zobrazí, pokud není stisknuto žádné tlačítko po dobu 1, 5 nebo 10 minut.

Nastavení hudební kulisy Opakovat hudbu

BN68-01434A-X0Cze.indd 38

3/7/2008 5:53:59 PM Co je Anynet+? Anynet+ je AV síťový systém, který poskytuje uživatelům snadno použitelné AV rozhraní ovládáním všech připojených AV zařízení pomocí nabídky Anynet+, pokud jsou připojena AV zařízení od společnosti Samsung Electronics.

Připojení zařízení Anynet+ Systém Anynet+ podporuje pouze AV zařízení, která podporují systém Anynet+. Zkontrolujte, zda je na AV zařízení, které má být připojeno k televizoru, označení Anynet+. Přímé připojení k televizoru

TV Zařízení Anynet+ 1 Zařízení Anynet+ 2 Zařízení Anynet+ 3

Propojte konektor [HDMI 1], [HDMI 2] nebo [HDMI 3] na televizoru a konektor HDMI OUT odpovídajícího zařízení Anynet+ pomocí kabelu HDMI.

Připojení k domácímu kinu 1

TV Zařízení Anynet+ 1

Propojte konektor [HDMI 1], [HDMI 2] nebo [HDMI 3] na televizoru a konektor HDMI OUT odpovídajícího zařízení Anynet+ pomocí kabelu HDMI. Propojte konektor HDMI IN domácího kina a konektor HDMI OUT odpovídajícího zařízení Anynet+ pomocí kabelu HDMI.

➢ Připojte pouze jeden přijímač. Zařízení Anynet+ lze připojit pomocí kabelu HDMI. Některé kabely HDMI nemusí podporovat funkce ➢ zařízení +. Anynet+ je funkční, pokud je AV zařízení podporující systém Anynet+ ve stavu Pohotovostní ➢ Systém režim nebo Zapnuto. ➢ Systém Anynet+ podporuje celkem až 8 AV zařízení.

BN68-01434A-X0Cze.indd 39

3/7/2008 5:53:59 PM Nastavení systému Anynet+ Pro použití funkcí systému Anynet+ jsou k dispozici následující nastavení. Použití funkce Anynet+ 1 Stiskněte tlačítko MENU. Zobrazí se nabídka. Stisknutím tlačítka ▲ nebo ▼ vyberte položku Vstup. Potom stiskněte tlačítko ENTER. 2 Stisknutím tlačítka ENTER vyberte možnost Seznam zdrojů. Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Anynet+ (HDMI-CEC). Potom stiskněte tlačítko ENTER. 3 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Nastavení Potom stiskněte tlačítko ENTER. 4 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Anynet+ (HDMI-CEC) Potom stiskněte tlačítko ENTER. 5 Stisknutím tlačítka ▲ nebo ▼ vyberte položku Zapnuto a pak stiskněte tlačítko ENTER. Funkce Anynet+ (HDMI-CEC) se aktivuje. Pokud vyberete položku Vypnuto, funkce Anynet+ (HDMICEC) se deaktivuje. Když je funkce Anynet+ (HDMI-CEC) vypnutá, jsou zrušeny všechny operace související se systémem Anynet+. Automatické vypnutí zařízení Anynet+ po vypnutí televizoru 4 Stisknutím tlačítka ▲ nebo ▼ vyberte položku Automatické vypínání. Potom stiskněte tlačítko ENTER. 5 Stisknutím tlačítka ▲ nebo ▼ vyberte položku Ano Potom stiskněte tlačítko ENTER. Funkce automatického vypínání se aktivuje. Pokud vyberete položku Ne, funkce Automatické vypínání se zruší. Výběr ukončíte stisknutím tlačítka EXIT. Chcete-li používat funkci Anynet+, musí být jako zařízení ovládané dálkovým ovládáním televizoru nastaven televizor. Nastavíte-li pro funkci Automatické vypínání hodnotu Ano, při vypnutí televizoru se vypnou i připojená externí zařízení. Pokud však zařízení nahrává, nesmí být vypnuto. Snadné nastavení 1. Stiskněte tlačítko TOOLS na dálkovém ovladači. 2 Stisknutím tlačítka ENTER vyberte položku Anynet+ (HDMI-CEC).

:Vypnuto Z Z Nastavení

Nastavení Anynet+ (HDMI-CEC)

Nástroje Anynet+ (HDMI-CEC) Režim obrazu : Standardní Zvukový režim : Vlast.nastav. Časovač – spánek : Vypnuto SRS TS XT : Vypnuto Úspora energie : Vypnuto Dual I-II : Mono Posunutí

Vyhledávání a přepínání zařízení Anynet+ 1 2 3 4 5

Stiskněte tlačítko MENU. Zobrazí se nabídka. Stisknutím tlačítka ▲ nebo ▼ vyberte položku Vstup. Potom stiskněte tlačítko ENTER. Stisknutím tlačítka ENTER vyberte možnost Seznam zdrojů. TV P1 Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Anynet+ (HDMI-CEC). Potom stiskněte tlačítko ENTER. View TV DVDR1 Stisknutím tlačítka ▲ nebo ▼ vyberte položku Výběr zařízení. Select Device Z DVDR2 Potom stiskněte tlačítko ENTER. DVD1 Record Z Stisknutím tlačítka ▲ nebo ▼ vyberte konkrétní zařízení a DVD2 Menu on Device Z stiskněte tlačítko ENTER.Přepne se na vybrané zařízení. Device Operation Z Pokud požadované zařízení nemůžete nalézt, vyberte stisknutím Receiver :Vypnuto Z tlačítka ▲ nebo ▼ položku Vyhledání připojení. Potom stiskněte Nastavení Z tlačítko ENTER. Zobrazí se hlášení Probíhá konfigurace připojení Anynet+.... Když Posunutí Zadat + Zpět je hledání zařízení ukončeno, zobrazí se v nabídce Anynet seznam připojených zařízení. Nastavení Přepínání na zvolená zařízení může trvat až 2 minuty. Probíhající operaci přepínání nelze zrušit. : Zapnuto Z Anynet+ (HDMI-CEC) Čas potřebný k vyhledání zařízení závisí na počtu připojených Auto Turn Off : Ano Z zařízení. Searching Connections Z Po ukončení vyhledávání zařízení se nezobrazí počet nalezených zařízení. Ačkoliv televizor po zapnutí pomocí tlačítka POWER automaticky Posunutí Zadat Zpět vyhledává zařízení, nemusí se některá zařízení za určitých okolností v seznamu zobrazit, stejně jako zařízení připojená po zapnutí televizoru. Chcete-li vyhledat zařízení, vyberte proto nabídku Vyhledání připojení. Pokud jste stisknutím tlačítka SOURCE zvolili režim externího vstupu, nemůžete používat funkci Anynet+. Přepnutí na zařízení Anynet+ lze uskutečnit pomocí tlačítka TOOLS. Pokračování... Česky - 40

BN68-01434A-X0Cze.indd 40

3/7/2008 5:54:00 PM Nabídka Anynet+ Nabídka Anynet+ se mění v závislosti na typu a stavu zařízení Anynet+, která jsou připojena k televizoru. Nabídka Anynet+ Sledování televize Výběr zařízení Nahrávání Nabídka v zařízení Obsluha zařízení Přijímač Nastavení

Popis Přepíná z libovolného zařízení Anynet+ do režimu televizního vysílání. Televizor se propojí s odpovídajícím zařízením. Spustí nahrávání. (Tato nabídka platí pouze pro zařízení podporující nahrávání.) Zobrazuje nabídku připojeného zařízení. Příklad: Když je připojen DVD rekordér, zobrazí se úvodní nabídka DVD rekordéru. Zobrazuje nabídku pro ovládání přehrávání připojeného zařízení. Příklad: Když je připojen DVD rekordér, zobrazí se nabídka pro ovládání přehrávání DVD rekordéru. Výstup zvuku bude zajišťován přes přijímač. Můžete nastavit prostředí pro používání systému Anynet+.+.

Tlačítka dálkového ovládání televizoru použitelná v režimu Anynet+ Typ zařízení

Použitelná tlačítka Číselná Po přepnutí na zařízení, když je Tlačítka tlačítka na obrazovce zobrazena nabídka Tlačítka ▲/▼/◄/►/ENTER pro nastavení barev odpovídajícího zařízení. EXIT (Zpětné vyhledávání) (Dopředné vyhledávání) Po přepnutí na zařízení, je-li (Stop) přehráván soubor / (Přehrát/Pauza)

přepnutí na zařízení, když Zařízení s vestavěným tunerem Po sledujete televizní program

Tlačítko CH Audio zařízení

Tlačítko MUTE Když je aktivován přijímač

➢ Funkci Anynet+ lze použít pouze v případě, že je dálkové ovládání nastaveno na televizor. ➢ Tlačítko REC je funkční pouze ve stavu nahrávání. Zařízení Anynet+ nelze ovládat tlačítky na boční straně televizoru. Dálkovým ovládáním televizoru ➢ můžete ovládat pouze zařízení Anynet+. určitých podmínek nemusí být dálkové ovládání televizoru funkční. V takovém případě vyberte ➢ Za znovu zařízení Anynet+. ➢ Funkce systému Anynet+ nelze použít pro produkty od jiných výrobců. ➢ V režimu Anynet+ nemusí náležitě fungovat tlačítka pro nastavení barev. ➢ Operace prováděné tlačítky , se mohou u jednotlivých zařízení lišit. Nahrávání Můžete nahrávattelevizní program pomocí rekordéru. Stiskněte tlačítko REC. Spustí se nahrávání. (Pouze když je připojeno aktivované nahrávací zařízení Anynet+.) Aktuální televizní program je nahráván ve stavu Sledování televizoru. Pokud sledujete videonahrávku z jiného zařízení, nahraje se obraz z tohoto zařízení. Datový tok zdroje lze nahrávat také zvolením možnosti Nahrávání po stisknutí tlačítka TOOLS. Před zahájením nahrávání zkontrolujte, zda je konektor antény správně připojen k nahrávacímu zařízení. Informace o připojení antény k nahrávacímu zařízení naleznete v příslušné uživatelské příručce.

3/7/2008 5:54:01 PM Poslech prostřednictvím přijímače Zvuk můžete poslouchat místo z reproduktoru televizoru prostřednictvím přijímače. 1 Zobrazte nabídku stisknutím tlačítka MENU. Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Vstup. Potom stiskněte tlačítko ENTER. TV P1 2 Stisknutím tlačítka ENTER vyberte možnost Seznam zdrojů.Stisknutím tlačítka View TV + ▲ nebo ▼ vyberte možnost Anynet (HDMI-CEC) Potom stiskněte tlačítko Select Device Z ENTER. Record Z 3 Stisknutím tlačítka ▲ nebo ▼ vyberte položku Přijímač Potom stiskněte tlačítko Menu on Device Z ENTER. Device Operation Z 4 Stisknutím tlačítka ◄ nebo ► vyberte položku Zapnuto. Potom stiskněte tlačítko Receiver :Zapnuto Z ENTER.Nyní můžete poslouchat zvuk z přijímače. Nastavení Z 5 Pro ukončení stiskněte tlačítko EXIT. Posunutí Zadat Pokud je pro přijímač nastavena hodnota Zapnuto, můžete poslouchat zvuk Konec z televizoru prostřednictvím dvoukanálového přijímače. Pokud je přijímač určen výhradně pro domácí kino (podporuje pouze zvuk), nemusí se objevit v seznamu zařízení. V případě problému s autorskými právy k obsahu nemusí poslech prostřednictvím přijímače řádně fungovat. Pokud dojde k přerušení napájení televizoru, když je Přijímač nastaven na hodnotu Zapnuto (tj. pokud je odpojen napájecí kabel nebo dojde k výpadku dodávky elektřiny), pak může být položka Reproduktor TV při opětovném zapnutí televizoru nastavena na hodnotu Vypnuto. (Viz stránka 23.)

Kontrolní úkony před vyžádáním servisu Příznak Systém Anynet+ není funkční.

Chci spustit systém Anynet+.

Chci ukončit systém Anynet+.

Na obrazovce se zobrazí zpráva Připojování k zařízení Anynet +. Zařízení Anynet+ nepřehrává. Připojené zařízení není zobrazeno.

Nelze nahrát televizní program.

Řešení ■ Zkontrolujte, zda se jedná o zařízení Anynet+. Systém Anynet+ podporuje pouze zařízení Anynet+. ■ Připojte pouze jeden přijímač. ■ Zkontrolujte, zda je napájecí kabel zařízení Anynet+ správně připojen. ■ Zkontrolujte připojení video/audio/HDMI kabelu 1.3 zařízení Anynet+. ■ Zkontrolujte, zda je v nabídce Nastavení nabídky Anynet+ nastavena položka (HDMI-CEC) na hodnotu Zapnuto+. ■ Zkontrolujte, zda je dálkové ovladání televizoru v režimu TV. ■ Zkontrolujte, zda se nejedná o zařízení Anynet+ bez dálkového ovládání. ■ Zařízení Anynet+ nefunguje za určitých podmínek. (Vyhledávání kanálů) ■ Při připojování nebo odpojování kabelu HDMI 1.3 proveďte znovu vyhledávání zařízení anebo restartujte televizor. ■ Zkontrolujte, zda je funkce Anynet+ zařízení Anynet+ nastavena na hodnotu zapnuto. ■ Zkontrolujte, zda je zařízení Anynet+ správně připojeno k televizoru a zda je položka Anynet+ (HDMI-CEC) v nabídce Nastavení systému Anynet+ nastavena na hodnotu Zapnuto. ■ Stisknutím tlačítka TV na dálkovém ovládání televizoru přepněte ovládání na televizor. Poté stisknutím tlačítka TOOLS zobrazte nabídku Anynet+ a vyberte požadovanou podnabídku. ■ Vyberte možnost Sledování televize v nabídce Anynet+. ■ Stiskněte tlačítko SOURCE na dálkovém ovládání televizoru a vyberte jiné zařízení než Anynet+. ■ Stisknutím libovolného z tlačítek CH, CH LIST a PRE-CH přepněte do režimu TV. (Tlačítko pro výběr kanálu je funkční pouze v případě, že není připojeno zařízení Anynet+ s vestavěným tunerem.) ■ Dálkové ovládání nelze použít ke konfiguraci systému Anynet+ ani k přepnutí do režimu zobrazení. ■ Dálkové ovládání použijte po dokončení nastavení systému Anynet+ anebo po dokončení přechodu do režimu zobrazení. ■ Pokud probíhá funkce Plug & Play, nelze použít funkci pro přehrávání. ■ Zkontrolujte, zda zařízení podporuje nebo nepodporuje funkce systému Anynet+. ■ Zkontrolujte, zda kabel HDMI 1.3 je nebo není řádně připojen. ■ Zkontrolujte, zda je v nabídce Nastavení nabídky Anynet+ nastavena položka (HDMI-CEC) na hodnotu Zapnuto+. ■ Znovu vyhledejte zařízení Anynet+. ■ Zařízení Anynet+ lze připojit pouze pomocí kabelu HDMI 1.3. Některé kabely HDMI nemusí podporovat funkce zařízení+. ■ Zkontrolujte, zda je správně připojen konektor antény na nahrávacím zařízení. Česky - 42

BN68-01434A-X0Cze.indd 42

3/7/2008 5:54:01 PM Funkce teletextu (v závislosti na modelu) Většina televizních stanic poskytuje prostřednictvím teletextu psané informace. Informace o používání této služby najdete na indexové stránce teletextu. Pomocí tlačítek na dálkovém ovladači můžete navíc vybrat různé volby, které vyhovují vašim požadavkům. Má-li se teletext zobrazit správně, musí být příjem kanálu stabilní. Jinak mohou některé informace chybět, případně se některé stránky nemusí zobrazit vůbec.

1 TV Vypnutí zobrazení teletextu (v závislosti na modelu) 2 (uložení) Slouží k uložení stránek teletextu. 3 (velikost) Stisknutím zobrazíte v horní polovině obrazovky dvakrát zvětšený text. Pro dolní část obrazovky opakujte stisknutí.Dalším stisknutím zobrazíte normální obrazovku. 4 (zobrazit) Slouží k zobrazení skrytého textu (například odpovědi na otázku kvizu). Chcete-li zobrazit normální obrazovku, stiskněte znovu toto tlačítko. 5 Barevná tlačítka (červené/zelené/žluté/modré) Pokud vysílací společnost používá systém FASTEXT, mají různá témata na stránce teletextu barevné kódy. Výběr lze provádět stisknutím barevných tlačítek. Podle požadovaného tématu stiskněte příslušné tlačítko. Zobrazí se daná stránka s dalšími barevnými odkazy, které lze vybírat stejným způsobem.Chceteli zobrazit předchozí nebo další stránku, stiskněte odpovídající barevné tlačítko. 6 (teletext zapnutý/mix) Stisknutím zapnete režim teletextu po výběru kanálu, který poskytuje službu teletext. Po dalším stisknutí se teletext bude zobrazovat přes vysílaný obraz. (režim) 7 Stisknutím vyberete režim teletextu (SEZNAM/FLOF).Pokud je stisknete v režimu seznamu, přepne se do režimu uložení seznamu.V režimu uložení seznamu můžete stránku teletextu (uložit). uložit do seznamu pomocí tlačítka 8 (podstránka) Slouží k zobrazení dostupné podstránky. 9 (další stránka) Slouží k zobrazení další stránky teletextu. 0 (předchozí stránka) Slouží k zobrazení předchozí stránky teletextu. ! (rejstřík) Slouží k zobrazení rejstříku teletextu (obsahu) kdykoli během prohlížení teletextu. @ (podržení) Slouží k podržení zobrazení dané stránky, která je propojena s několika sekundárními stránkami, které automaticky následují. Dalším stisknutím se funkce podržení vypne. # (zrušit) Používá se k zobrazení vysílání při vyhledávání stránky. stránkami teletextu můžete procházet stisknutím číselných ➢ Mezi tlačítek na dálkovém ovladači. Pokračování... Česky - 43

BN68-01434A-X0Cze.indd 43

3/7/2008 5:54:01 PM Teletextové stránky jsou uspořádány na základě šesti kategorií: Část

A B C D E F Obsah Číslo vybrané stránky Označení vysílacího kanálu Číslo aktuální stránky nebo označení vyhledávání Datum a čas Text Informace o stavu

Informace FASTEXT Informace teletextu jsou často rozděleny na několik stránek, ➢ které se zobrazují postupně. Stránku lze zobrazit: zadáním čísla stránky, výběrem názvu ze seznamu, výběrem barevného záhlaví (systém FASTEXT).

➢ Stisknutím tlačítka TV vypnete zobrazení teletextu.

BN68-01434A-X0Cze.indd 44

3/7/2008 5:54:03 PM Specifikace sady pro upevnění na zeď (VESA) Sadu pro upevnění na zeď instalujte na pevnou zeď kolmou k podlaze. Při montáži do jiných stavebních materiálů se obraťte na nejbližšího zástupce. Pokud je sada namontována na strop nebo šikmou zeď, může dojít k jejímu uvolnění a pádu, což může vést ke vzniku závažných poranění osob.

standardní rozměry sad pro montáž na zeď, uvedené v tabulce výše. ➢ Poskytujeme Pokud si zakoupíte naši sadu pro montáž na zeď, je s ní dodáván také podrobný návod k instalaci a ➢ všechny nezbytné součásti. delší šrouby než standardního rozměru, mohlo by dojít k poškození vnitřní části ➢ Nepoužívejte televizoru. nástěnných sad, které neodpovídají specifikacím pro šrouby VESA, se může délka šroubů ➢ Vlišitpřípadě v závislosti na jejich specifikacích. šrouby, které neodpovídají standardním specifikacím pro šrouby VESA. ➢ Nepoužívejte Vyvarujte se příliš silného utažení šroubů. Tento postup by mohl způsobit poškození produktu nebo

vést ke zranění osob způsobeným pádem produktu. Společnost Samsung není zodpovědná za tyto nehody. Pokud je použita nástěnná sada nespecifikovaná nebo neodpovídající specifikacím VESA nebo pokud spotřebitel nepostupoval podle pokynů k instalaci výrobku, společnost Samsung nepřebírá odpovědnost za poškození produktu nebo zranění osob. Námi dodávané modely 57” a 63” neodpovídají specifikacím VESA. Proto byste u tohoto modelu měli použít naši speciální sadu pro montáž na zeď. Při montáži tohoto televizoru nepřekračujte úhel náklonu 15 stupňů. Sadu pro upevnění na zeď neinstalujte, když je televizor zapnutý. Mohlo by dojít ke zranění osob elektrickým proudem. Česky - 45

BN68-01434A-X0Cze.indd 45

3/7/2008 5:54:03 PM Nastavení upevnění na zeď (prodáváno samostatně) Po instalaci motorizovaného držáku pro upevnění na zeď lze televizor snadno nastavit. Montáž na stěnu Zadní panel

Sériový kabel (1P – 1P) (není součástí dodávky)

➢ Uložená pozice se zobrazí na levé straně nabídky na obrazovce (OSD).

Nastavení Plug & Play Jazyk Čas Světelný efekt Montáž na stěnu Melodie Zábava Úspora energie

Montáž na stěnu Poloha1

➢ Po výběru možnosti Poloha1 se zobrazí zpráva Aktuální pozice uložena jako Pozice1. Stiskněte tlačítko ENTER.

Stiskněte tlačítko ▲, ▼, ◄ nebo ► na dálkovém ovladači. ➢ Zobrazí se obrazovka Montáž na stěnu. ➢ Pokud se obrazovka Montáž na stěnu nezobrazí po klepnutí na směrové tlačítko při sledování televizoru, použijte k zobrazení obrazovky nabídku. • Nabídku zobrazíte stisknutím tlačítka MENU. Stisknutím tlačítka ▲ nebo ▼ vyberte možnost Nastavení a pak stiskněte tlačítko ENTER. • Pomocí tlačítka ▲ nebo ▼ vyberte možnost Montáž na stěnu a pak stiskněte tlačítko ENTER. Zapamatování pozice 2 Nastavte požadovanou pozici pomocí tlačítek ▲, ▼, ◄, ►. ➢ Stisknete-li tlačítko se šipkou, pokud nejsou na obrazovce zobrazeny žádné možnosti, zobrazí se obrazovka Nastavení (Adjustment). ➢ Obrazovku obnovíte stisknutím tlačítka INFO. Stisknutím tlačítka ◄ nebo ► vyberte možnost Ano a pak stiskněte tlačítko ENTER. Pozice bude vrácena do výchozího nastavení. 3 Stiskněte modré tlačítko Stisknutím tlačítek ▲ a ▼ uložíte aktuální pozici výběrem režimu uložení Pozice1, Pozice2 nebo Pozice3. ➢ Pokud nechcete aktuální pozici uložit, stiskněte tlačítko RETURN. ➢ Při výběru režimu uložení nelze použít barevná tlačítka. 4 Stisknutím tlačítka ENTER pozici uložte. 1

Uložit Zvolte režim uložení. Poloha 1 Poloha 2 Poloha 3 Nastavení

➢ Držák pro upevnění na zeď můžete posunout do jedné ze tří přednastavených pozic stisknutím červeného (Poloha 1), zeleného (Poloha 2) nebo žlutého (Poloha 3) tlačítka. ➢ Pokud pozici po posunutí do přednastavené pozice změníte, zobrazení pozice zmizí.

Proveďte Krok 1 v části Vstup do nabídky. Stisknutím barevných tlačítek (červeného, zeleného, žlutého) posunete motorizovaný držák pro upevnění na zeď do uložené pozice.

➢ Informace o instalaci najdete v instalační příručce dodávané s držákem pro upevnění na zeď. ➢ Při instalaci produktu a instalaci a posunutí držáku pro upevnění na zeď je třeba požádat o radu specializovanou instalační společnost. ➢ Při montáži upevnění na zeď použijte tuto instalační příručku. Při montáži do jiných stavebních materiálů se obraťte na nejbližšího prodejce. ➢ Motorizovaný držák pro upevnění na zeď nebude funkční, je-li zapnuta funkce Anynet+ nebo WISELINK.

Montáž podstavce (podle modelu) Pomocí 4 šroubů pro upevnění základny stojanu a monitoru pevně připojte monitor k základně stojanu. (Vnější vzhled vašeho přístroje se může oproti obrázku lišit). Varování Před přesouváním televizoru k němu stojan pevně připojte, jinak by mohl spadnout a způsobit vážné poranění. Televizor by měly přenášet nejméně dvě osoby. Televizor nikdy nepokládejte na podlahu kvůli možného poškození obrazovky. Televizor ukládejte vždy postavený nastojato.

V případě montáže televizoru na zeď zavřete kryt (1) na části pro připojení základny stojanu a připevněte jej pomocí dvou šroubů. Tím tuto část skryjete.

3/7/2008 5:54:07 PM Odstraňování problémů Než se obrátíte na poprodejní servis společnosti Samsung, proveďte následující jednoduché kontroly. Pokud závadu nelze odstranit podle pokynů uvedených níže, poznamenejte si model a sériové číslo televizoru a obraťte se na prodejce. Žádný zvuk nebo obraz ‹ Zkontrolujte, zda je napájecí kabel připojen do síťové zásuvky. ‹ Zkontrolujte, zda jste stiskli tlačítko (Napájení) (Zapnuto/Vypnuto) na předním panelu nebo tlačítko POWER na dálkovém ovladači. ‹ Zkontrolujte nastavení kontrastu a jasu obrazu. ‹ Zkontrolujte hlasitost. ‹ Zkontrolujte, zda není Reproduktoru TV Vypnuto. Normální obraz, ale žádný zvuk ‹ Zkontrolujte hlasitost. ‹ Zkontrolujte, zda nebylo stisknuto tlačítko MUTE na dálkovém ovladači. Žádný obraz nebo černobílý obraz ‹ Upravte nastavení barev. ‹ Zkontrolujte, zda je vybraný systém vysílání správný. Rušení zvuku nebo obrazu ‹ Zkuste zjistit elektrické zařízení, které ruší televizor, a pak je přesuňte dále od televizoru. ‹ Zapojte televizor do jiné zásuvky. Rozmazaný nebo „zasněžený“ obraz, zkreslený zvuk ‹ Zkontrolujte směr, umístění a připojení antény. K tomuto rušení často dochází při použití pokojové antény. Chybné fungování dálkového ovladače ‹ Vyměňte baterie dálkového ovladače. ‹ Očistěte horní okraj dálkového ovladače (přenosové okénko). ‹ Zkontrolujte, zda jsou póly baterií „+“ a „-“ orientovány správně. ‹ Zkontrolujte, zda nejsou baterie vyčerpané. Obrazovka je černá a kontrolka napájení bliká ‹ U počítače zkontrolujte napájení a kabel signálu. ‹ Televizor využívá vlastní systém řízení spotřeby. ‹ Pohněte myší počítače nebo stiskněte libovolnou klávesu na klávesnici. ‹ U zařízení (STB, DVD atd.) zkontrolujte napájení a kabel signálu. ‹ Televizor využívá vlastní systém řízení spotřeby. ‹ Stiskněte tlačítko Source na panelu nebo dálkovém ovladači. ‹ Vypněte a znovu zapněte televizor. Poškozený obrázek se zobrazí v rohu obrazovky. ‹ Pokud je v některých externích zařízeních vybrána možnost Pouze skenování, může se poškozený obrázek zobrazit v rohu obrazovky. Tento příznak je způsoben externími zařízeními, nikoli televizorem. Zobrazí se zpráva Obnoví všechny hodnoty výchozích nastavení. ‹ Tato zpráva se zobrazí, pokud stisknete a podržíte tlačítko EXIT. Budou obnoveny výchozí hodnoty výrobku z výroby.

BN68-01434A-X0Cze.indd 48

3/8/2008 12:47:38 AM Specifikace Popisy a parametry uváděné v této brožuře jsou pouze informativní a mohou se změnit bez předchozího upozornění. Název modelu

Velikost obrazovky (úhlopříčka)

10 W + 10 W Zvuk (výstup) Rozměry (š × v × h) Skříň S podstavcem

1231 x 770 x 95 mm 1231 x 831 x 320 mm

Hmotnost Skříň S podstavcem Údaje týkající se prostředí Provozní teplota Provozní vlhkost Skladovací teplota Skladovací vlhkost

1231 x 762 x 95 mm 1231 x 831 x 320 mm

Tento výrobek je digitálním zařízením třídy B. Provedení a specifikace mohou být změněny bez předchozího upozornění. Údaje o napájení a spotřebě energie lze nalézt na štítku výrobku.

BN68-01434A-X0Cze.indd 49

3/7/2008 5:54:08 PM Správná likvidace tohoto produktu (Zničení Elektrického a Elektronického Zařízení) Tato značka zobrazená na produktu nebo v dokumentaci znamená, že by neměl být používán s jinými domácími zařízeními po skončení svého funkčního období. Aby se zabránilo možnému znečištění životního prostředí nebo zranění člověka díky nekontrolovanému zničení, oddělte je prosíme od dalších typů odpadů a recyklujte je zodpovědně k podpoře opětovného využití hmotných zdrojů. Členové domácnosti by měli kontaktovat jak prodejce, u něhož produkt zakoupili, tak místní vládní kancelář, ohledně podrobností, kde a jak můžete tento výrobek bezpečně vzhledem k životnímu prostředí recyklovat. Obchodníci by měli kontaktovat své dodavatele a zkontrolovat všechny podmínky koupě. Tento výrobek by se neměl míchat s jinými komerčními produkty, určenými k likvidaci.

Batérie typu AAA Sieťový kábel

Kábel PC Zvukové káble

jadro (Napájací kábel, S-Video, komponent) ➢ Feritové Feritové jadrá sa používajú, aby chránili káble pred rušením. Keď pripojíte kábel, otvorte feritové jadro a zacvaknite ho okolo kábla v blízkosti konektora.

PZP by mali niesť dve alebo viac osôb. Nikdy neukladajte PZP na podlahu, pretože by to mohlo spôsobiť poškodenie obrazovky. Vždy uchovávajte kolmo. PDP sa môže vytočiť o 20 stupňov doprava a doľava. -20° ~ 20°

Ovládací panel Predný panel

Technické údaje vstupu a výstupu Konektor EXT 1 EXT 2

Montáž batérií do diaľkového ovládača 1 2

Nadvihnite kryt na zadnej strane diaľkového ovládača podľa zobrazenia na obrázku. Vložte dve batérie veľkosti AAA. Uistite sa, že „+“ a „–“ koniec batérií zodpovedá nákresu v priečinku. Nekombinujte rôzne typy batérii, napr. alkalické s magnéziovými. Kryt zatvorte podľa zobrazenia na obrázku. Ak diaľkový ovládač nejdete dlhý čas používať, batérie vyberte a uskladnite ich na chladnom suchom mieste. Diaľkové ovládanie môžete používať až do vzdialenosti 23 stôp od televízora. (Pri typickom používaní televízora vydržia batérie asi jeden rok.)

nefunguje diaľkový ovládač! Skontrolujte nasledovné: ➢ Ak 1. Je televízor zapnutý?

Stlačte tlačidlo Nástroje. Zobrazí sa ponuka Nástroje.

: Dynamický : Vlastný : Vyp.

Keď budete spokojní s vaším nastavením, stlačte tlačidlo ENTER. Stlačením tlačidla EXIT opustíte ponuku.

Nastavenie počítača ➢ Predvoľte na režim PC stlačením tlačidla SOURCE.

Z Ponuka v zariadení

Sériový kábel (1P do 1P) (Nedodáva sa)
