MANUAL DE USUARIO PS50A551S3R SAMSUNG

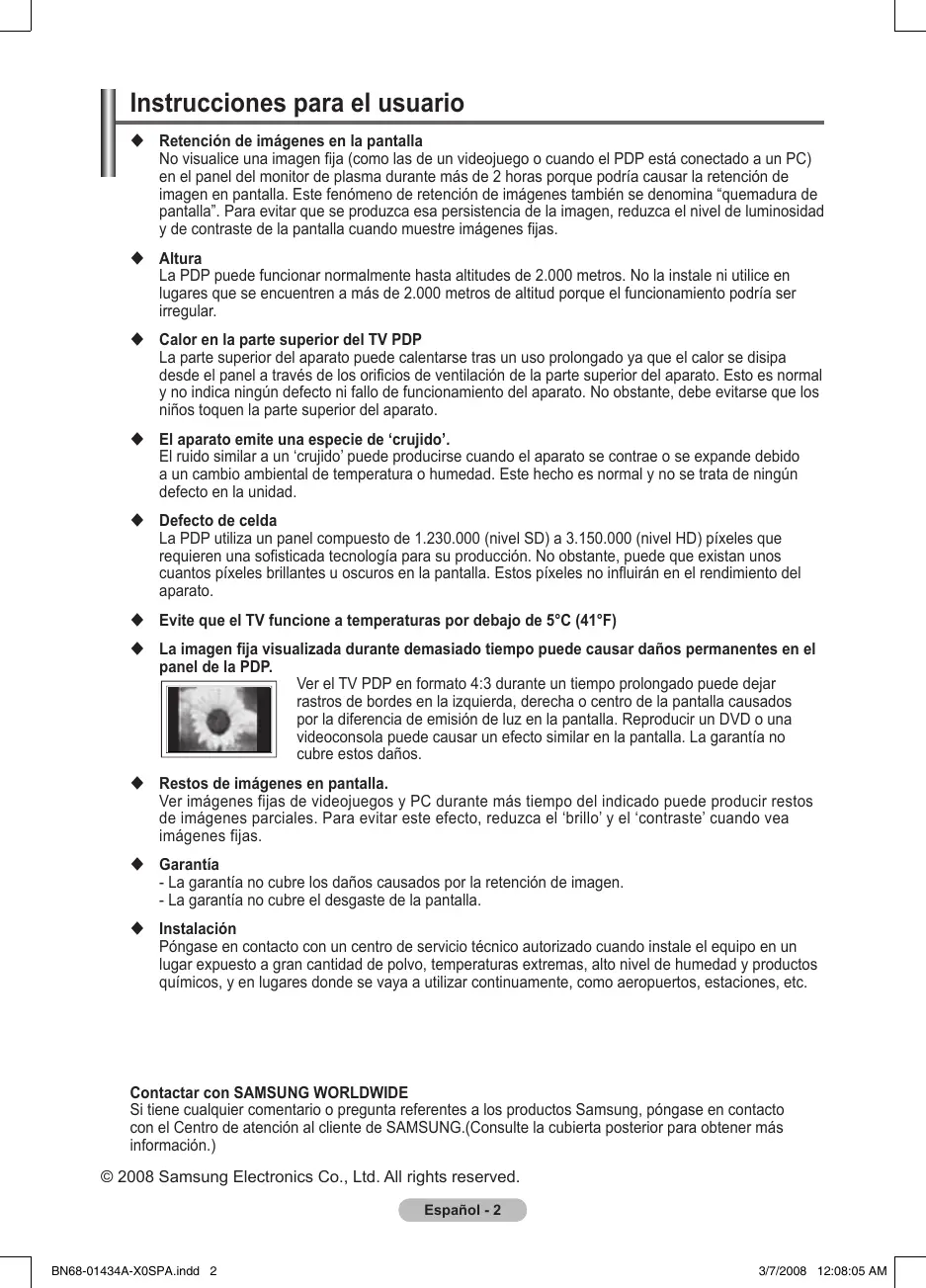

Instrucciones para el usuario

Retención de imágenes en la pantalla No visualice una imagen fija (como las de un videojuego o cuando el PDP está conectado a un PC) en el panel del monitor de plasma durante más de 2 horas porque podría causar la retención de imagen en pantalla. Este fenómeno de retención de imágenes también se denomina “quemadura de pantalla”. Para evitar que se produzca esa persistencia de la imagen, reduzca el nivel de luminosidad y de contraste de la pantalla cuando muestre imágenes fijas. Altura La PDP puede funcionar normalmente hasta altitudes de 2.000 metros. No la instale ni utilice en lugares que se encuentren a más de 2.000 metros de altitud porque el funcionamiento podría ser irregular. Calor en la parte superior del TV PDP La parte superior del aparato puede calentarse tras un uso prolongado ya que el calor se disipa desde el panel a través de los orificios de ventilación de la parte superior del aparato. Esto es normal y no indica ningún defecto ni fallo de funcionamiento del aparato. No obstante, debe evitarse que los niños toquen la parte superior del aparato. El aparato emite una especie de ‘crujido’. El ruido similar a un ‘crujido’ puede producirse cuando el aparato se contrae o se expande debido a un cambio ambiental de temperatura o humedad. Este hecho es normal y no se trata de ningún defecto en la unidad. Defecto de celda La PDP utiliza un panel compuesto de 1.230.000 (nivel SD) a 3.150.000 (nivel HD) píxeles que requieren una sofisticada tecnología para su producción. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en el rendimiento del aparato. Evite que el TV funcione a temperaturas por debajo de 5°C (41°F) La imagen fija visualizada durante demasiado tiempo puede causar daños permanentes en el panel de la PDP. Ver el TV PDP en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en la izquierda, derecha o centro de la pantalla causados por la diferencia de emisión de luz en la pantalla. Reproducir un DVD o una videoconsola puede causar un efecto similar en la pantalla. La garantía no cubre estos daños. Restos de imágenes en pantalla. Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir restos de imágenes parciales. Para evitar este efecto, reduzca el ‘brillo’ y el ‘contraste’ cuando vea imágenes fijas. Garantía - La garantía no cubre los daños causados por la retención de imagen. - La garantía no cubre el desgaste de la pantalla. Instalación Póngase en contacto con un centro de servicio técnico autorizado cuando instale el equipo en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde se vaya a utilizar continuamente, como aeropuertos, estaciones, etc.

Contactar con SAMSUNG WORLDWIDE Si tiene cualquier comentario o pregunta referentes a los productos Samsung, póngase en contacto con el Centro de atención al cliente de SAMSUNG.(Consulte la cubierta posterior para obtener más información.)

© 2008 Samsung Electronics Co., Ltd. All rights reserved. Español - 2

Descripción de las funciones

Instrucciones para el usuario 2

Comprobación de los componentes 4 Uso del soporte 4 Panel de control 5 Panel de conexiones 6 Aspecto general del mando a distancia 8

Funciones de hora 25

Idioma / Efecto de luz / Melodía / Ocio / Ahorro energía / PIP 26

Pantalla de PC Configuración del software del PC

(basado en Windows XP) 28 Modo de entrada (PC) 29 Configuración del ordenador PC 30

Apagado y encendido del televisor 9 Visualización de los menús 9 Función Plug & Play 10 Uso del botón TOOLS 12 Visualización de las fuentes de señales externas 12 Edición de los nombres de los dispositivos .. 13

WISELINK Uso de la función WISELINK 31

Uso del menú WISELINK 32 Uso de la lista FOTO (JPEG) 33 Uso de la lista MP3 36 Uso del menú de configuración 37

Control de los canales

Memorización automática de canales 13 Memorización manual de canales 14 Adición y bloqueo de canales 15 Orden de los canales memorizados 16 Asignación de nombres a los canales 16 Sintonización precisa de la recepción de canales 17

¿Qué es Anynet? 39 Conexión de dispositivos Anynet+ 39 Configuración de Anynet+ 40 Búsqueda y cambio de dispositivos Anynet+ 40 Grabación 41 Escucha a través de un receptor 42 Compruebe estos puntos antes de solicitar servicio técnico 42

Control de la imagen

Función de teletexto (según el modelo) 43 Especificaciones del equipo de montaje mural (VESA) 45 Ajuste de montaje mural (se vende por separado) 46 Cómo montar la base del soporte (según el modelo) 47 Solución de problemas 48 Especificaciones 49

Funciones de sonido 23 Selección del modo de sonido (según modelo) .. 24 Conexión de los auriculares (se venden por separado) 24

Cambio del formato de la imagen 18

Personalización de la configuración de la imagen 18 Configuración detallada de los valores de la imagen 19 Opciones de imagen 20 Reajuste de los valores de la imagen a los valores predefinidos de fábrica 22

Comprobación de los componentes

Pilas AAA Cable de alimentación

Tapa-Inferior/Dos tornillos

(Consulte la página 47)

Núcleo de ferrita para cable de alimentación

Núcleo de ferrita para S-Vídeo

Núcleo de ferrita para componentes

Tarjeta de garantía/

Tarjeta de registro/ Manual de seguridad

Se venden por separado

Cables de los componentes

Cable de PC Cable Scart

Cable de audio de PC Cable HDMI Cable HDMI/DVI

de ferrita (cable de alimentación, S-vídeo, componente)

➢ Núcleo Los núcleos de ferrita se utilizan para proteger los cables de las interferencias. Cuando conecte un cable, abra el núcleo de ferrita y fíjelo alrededor del cable cerca del conector.

La PDP la deben transportar dos o más personas. Nunca deje la

PDP en el suelo ya que la pantalla puede sufrir daños. Mantenga siempre la PDP en posición vertical. La PDP se puede girar 20 grados a derecha e izquierda.

➢ El color y la forma del producto pueden variar según el modelo.

SOURCE Muestra un menú de todas las fuentes de entrada disponibles (TV, Ext.1, Ext.2, AV,

S-Video, Componente, PC, HDMI1, HDMI2, HDMI3).

En el menú en pantalla, utilice este botón como lo haría con el botón ENTER del mando a distancia.

2 MENU Púlselo para ver el menú en pantalla con las opciones del televisor.

5 Indicador de encendido

Parpadean y se apagan cuando se enciende el aparato y se ilumina en el modo en espera. 6

El botón de encendido

Púlselo para encender o apagar el TV.

7 Sensor del mando a distancia

El mando a distancia debe dirigirse hacia este punto del televisor. 8 Altavoz

+ Púlselos para subir o bajar el volumen. En el menú en pantalla, use los botones – + del mismo modo que los botones ◄ y ► del mando a distancia. 4

Permiten cambiar de canal. En el menú en pantalla, use los botones C/P. del mismo modo que los botones ▲ y ▼ del mando a distancia.

Red de televisión por cable

Barva in oblika izdelka sta odvisni od modela

Al conectar un sistema de audio o vídeo al aparato, asegúrese de que todos los elementos estén apagados. Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.

1 POWER IN Conexión para el cable de alimentación suministrado.

2 COMPONENT IN Entradas de audio (AUDIO L/R) y vídeo (Y/PB/ PR) para componentes. 3 PC IN(PC) / AUDIO Se conecta a la toma de salida de audio y vídeo del PC. 4 EXT 1, EXT 2 Tomas de entrada o salida para dispositivos externos, como aparatos de vídeo, reproductores de DVD, consolas de videojuegos o reproductores de videodiscos.

5 Connecting external Audio Devices

Puede conectar las señales de audio desde el televisor a una fuente externa, como un equipo de audio. 6 SERVICE − Conector para servicio. − Conecte un terminal serie entre el soporte del montaje mural ajustable eléctricamente y el televisor cuando se desee ajustar el ángulo de visualización del televisor mediante el mando a distancia.

Especificaciones de entrada/salida

Vídeo Audio(L/R) RGB EXT 1

Vídeo + Audio (L/R) Sólo está disponible la salida de TV. La salida que puede elegir.

− No se necesita conexión de audio adicional para una conexión de HDMI a HDMI. − Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 2. ¿Qué es HDMI? − “La interfaz multimedia de alta definición” (HDMI) permite la transmisión de los datos de vídeo digital de alta definición y varios canales de sonido digital. − El terminal HDMI/DVI admite la conexión DVI con un dispositivo ampliado mediante el cable apropiado (no suministrado). La diferencia entre los dispositivos HDMI y DVI es que el HDMI es más pequeño, tiene instalada la función de codificación HDCP (protección alta de la copia digital del ancho de banda) y es compatible con el sonido digital de varios canales.

DVI IN (HDMI 2) AUDIO R/L Salidas de audio DVI para dispositivos externos.

8 ANT IN Conector coaxial de 75 Ω para antena o red por cable. Modos compatibles con HDMI/DVI y componentes HDMI/DVI 50Hz HDMI/DVI 60Hz Component

➢ El color y la forma del producto pueden variar según el modelo.

1 HDMI IN 3 Conexión HDMI de un dispositivo que tenga salida HDMI. 2 WISELINK Conexión para un dispositivo de almacenamiento masivo USB para ver archivos de fotos (JPEG) y reproducir archivos de audio (MP3). 3 S-VIDEO o VIDEO/AUDIO L/R Entradas de vídeo (S-Vídeo o Vídeo) y audio para dispositivos externos, como una videocámara o un reproductor de vídeo.

4 Conector de los auriculares

Puede conectar un equipo de auriculares si desea ver un programa de televisión sin molestar a otras personas que se encuentren en la misma sala. El uso continuado de auriculares a un volumen elevado puede dañar la capacidad auditiva.

Aspecto general del mando a distancia

1 Botón POWER (enciende y apaga el televisor) 2 Selecciona directamente el modo TV 3 Botones numéricos para acceso directo a los canales 4 Selección de canal de uno/ dos dígitos 5 Interrupción momentánea del sonido 6 Subir el volumen Bajar el volumen 7 Botón de control del canal (consulte la página 15) 8 Se usa para seleccionar rápidamente las funciones que se usan con mayor frecuencia. 9 Control del cursor en el menú 0 Se utiliza para ver información sobre la emisión actual # Pulse este botón para seleccionar una visualización y unos modos de sonido opcionales en los deportes, películas y juegos. $ Funciones de VCR/DVD (Rebobinar, Detener, Reproducir/Pausa, Avance Rápido) % Selección de fuente disponible ^ Canal anterior & Canal siguiente Canal anterior * Muestra el menú principal en la pantalla ( Esta función permite ver y reproducir archivos de fotos (JPEG) y de audio (MP3) desde un dispositivo externo. (Consulte las páginas 33 (JPEG), 36 (MP3)) ) Vuelve al menú anterior a Salir del menú en pantalla b Selección del tamaño de la imagen

c Se usa cuando se conecta un dispositivo SAMSUNG DMA (Adaptador digital multimedia) mediante una interfaz HDMI y se cambia al modo DMA. (El botón

DMA es opcional.) Para obtener más información sobre los procedimientos de funcionamiento, consulte el manual del usuario del dispositivo DMA. Este botón está disponible cuando “Anynet+ (HDMI-CEC)” está configurado como “Act.” (On). (Consulte la página 40) d Selecciona directamente el modo HDMI. e Se pulsa para seleccionar el modo de la imagen.

Funciones del teletexto

(Consulte la página 43) 2 Sale del teletexto (según los modelos) 7 Memorización de teletexto 8 Tamaño del teletexto 0 Mostrar el teletexto ! Selección de tema de Fastext @ Visualización de teletexto/ mezclar información de teletexto y emisión normal % Selección del modo del teletexto (LIST/FLOF) ^ Página secundaria de teletexto & P : Página siguiente del teletexto P : Página anterior del teletexto * Índice del teletexto ) Teletexto en espera a Cancelar teletexto

Instalación de las pilas en el mando a distancia

Levante la tapa de la parte posterior del mando a distancia, como se muestra en la ilustración.

Instale dos pilas de tamaño AAA. Asegúrese de que los extremos “+” y “–” de las pilas concuerden con el diagrama del interior del compartimiento. No mezcle distintos tipos de pilas, por ejemplo alcalinas y de manganeso. Cierre la tapa, como se muestra en la ilustración. Si no va a utilizar el mando a distancia durante mucho tiempo, quite las pilas y guárdelas en un lugar fresco y seco. El mando a distancia se puede utilizar hasta una distancia de 7 metros del televisor. (Suponiendo un uso normal del TV, las pilas duran aproximadamente un año.)

el mando a distancia no funciona. Efectúe estas comprobaciones.

➢ Si1. ¿Está encendido el televisor?

2. ¿Están intercambiados los polos positivos y negativos de las pilas?

3. ¿Se han agotado las pilas? 4. ¿Ha habido un corte de energía o se ha desenchufado el cable? 5. ¿Hay en las proximidades un fluorescente o un neón?

Apagado y encendido del televisor

El cable de alimentación se encuentra en la parte posterior del televisor. 1 Enchufe el cable de alimentación en una toma eléctrica adecuada. La tensión principal se indica en la parte posterior del televisor y la frecuencia es de 50 o 60 Hz. 2 Pulse el botón POWER (Encendido/Apagado) del frontal del televisor o el botón POWER del mando a distancia para encender el televisor. El canal que veía por última vez se vuelve a seleccionar automáticamente. Si aún no ha memorizado ningún canal, no aparecerá ninguna imagen definida. Consulte “Memorización automática de canales” en la página 13 o “Memorización manual de canales” en la página 14. Cuando el televisor se enciende por primera vez, algunos valores se establecen de forma automática. Consulte “Función Plug & Play” en la página 10. 3 Para apagar el televisor, pulse el botón POWER (Encendido/Apagado) del frontal del televisor o el botón POWER del mando a distancia. 4 Para encender el televisor, pulse el botón POWER (Encendido/Apagado) del frontal del televisor o el botón POWER o los botones numéricos del mando a distancia.

Visualización de los menús

Pulse el botón MENU.

En la pantalla aparece el menú principal Su parte izquierda tiene seis iconos: Imagen, Sonido, Canal, Configuración, Entrada y Menú digital. Pulse los botones ▲ o ▼ para seleccionar uno de los iconos. Pulse el botón ENTER para acceder al submenú del icono. Pulse los botones ▲ o ▼ para desplazarse a los elementos del menú. Pulse el botón ENTER para aceptar los elementos del menú. Pulse los botones ▲/▼/◄/► para cambiar los elementos seleccionados. Pulse el botón RETURN para volver al menú anterior. Pulse el botón EXIT para salir del menú.

Modo : Estándar Iluminación de la celda Contraste Brillo Nitidez Color Matiz V50 Configuración detallada Más

Cuando el televisor se enciende por primera vez, algunos valores se establecen de forma automática y correlativa: Están disponibles los ajustes siguientes. Si accidentalmente selecciona un país erróneo para su televisor, los caracteres de la pantalla se puede ver de manera incorrecta. 1 Si el televisor está en modo de espera, pulse el botón POWER del mando a distancia. Aparece el mensaje Iniciar Plug & Play. Pulse el botón ENTER. 2 El menú Idioma aparece automáticamente al cabo de unos segundos. 3 Seleccione el idioma apropiado pulsando los botones ▲ o ▼. Pulse el botón ENTER. Aparece automáticamente el mensaje Seleccione 'Uso doméstico' para instalar el TV en casa. 4 Pulse los botones ◄ o ► para seleccionar Demo tienda o Uso doméstico, a continuación, pulse el botón ENTER. Aparece el mensaje para comprobar si la antena está conectada. La selección predeterminada es Uso doméstico. Es recomendable configurar el televisor en el modo Uso doméstico para obtener la mejor imagen en un entorno doméstico. El modo Demo tienda sólo es necesario en los entornos comerciales. Si la unidad accidentalmente se configura en el modo Demo tienda y se desea volver a Uso doméstico (Estándar): Pulse el botón Volume. Cuando se muestra la OSD del volumen, mantenga pulsado el botón MENU durante 5 segundos. 5 Conecte la antena al televisor. Pulse el botón ENTER. Aparece el menú País. 6 Seleccione el país (o área) pulsando los botones ▲ o ▼. Pulse el botón ENTER.

Iniciar Plug & Play.

OK Entrar Plug & Play Idioma

Suiza Reino Unido Otros ▼

Seleccione 'Uso doméstico' para instalar el TV en casa. Demo tienda Mover

Comprobar la entrada de la antena Aceptar Entrar

Holanda España Suiza Otros Entrar

Guardado automático P 1 C --

Pulse el botón ENTER para iniciar la búsqueda de los canales. La búsqueda de canales se iniciará y terminará automáticamente. Después de memorizar todos los canales, se muestra el menú Ajustar hora. Pulse el botón ENTER.

Para detener la búsqueda antes de que finalice, pulse el botón ENTER con la opción Stop seleccionada. 8 Pulse los botones ◄ o ► para seleccionar Mes, Fecha, Año, Hora o min. Ajuste estos valores pulsando los botones ▲ o ▼. Puede ajustar directamente Mes, Fecha, Año, Hora o min con los botones numéricos del mando a distancia. 9 Pulse el botón ENTER para confirmar la selección. Aparecerá el mensaje Disfrutar su visión. Cuando termine, pulse el botón ENTER. Aunque no se pulse el botón ENTER el mensaje desaparecerá automáticamente tras unos segundos. Si desea reiniciar esta función... 1 Pulse el botón MENU para ver el menú. 2 Pulse los botones ▲ o ▼ para seleccionar Configuración y, a continuación, pulse el botón ENTER. 3 Vuelva a pulsar el botón ENTER para seleccionar Plug & Play. Aparece el mensaje Iniciar Plug & Play.

Plug & Play Idioma Hora Efecto de luz Montaje mural Melodía Entertainment Ahorro energía

: Modo apag. act. Z X : Desactivado Z : Desactivado Z : Desactivado Z X : Español

Uso del botón TOOLS Se puede usar el botón TOOLS para seleccionar rápida y fácilmente las funciones que se usan con más frecuencia. El menú “ Herramientas” cambia según el modo de entrada externo que se está viendo.

Herramientas 1 Pulse el botón TOOLS. Modo de imagen e Estándar f Aparece el menú Herramientas. Modo de sonido : Personal 2 Pulse los botones ▲ o ▼ para seleccionar un menú y pulse el Temporizador de desconexión : Desactivado SRS TS XT : Desactivado botón ENTER. energía : Desactivado 3 Pulse los botones ▲/▼/◄/►/ENTER para ver, cambiar o usar Ahorro Dual I-II : Mono las opciones seleccionadas. Mover Salir Ajustar Para ver una descripción más detallada de cada función, consulte la página correspondiente. • Anynet+(HDMI-CEC), página 40 • Modo de imagen, página 18 • Modo de sonido, página 23 • Temporizador de desconexión, página 25 • SRS TS XT, página 23 • Ahorro energía, página 27 • Dual I-II, página 24

Visualización de las fuentes de señales externas

Puede cambiar entre las señales de imagen de los equipos conectados (vídeo, DVD, decodificador) y la fuente del televisor (emisión o cable). 1 Pulse el botón MENU para ver el menú. 2 Pulse los botones ▲ o ▼ para seleccionar Entrada y, a continuación, pulse el botón ENTER. 3 Pulse de nuevo el botón ENTER para seleccionar Fuentes. 4 Pulse los botones ▲ o ▼ para seleccionar la fuente de la señal y, a continuación, pulse el botón ENTER. Fuentes de señal disponibles: TV, Ext.1, Ext.2, AV, S-Vídeo, Componente, PC, HDMI1, HDMI2 , HDMI3 . Puede elegir solamente los dispositivos externos que estén ➢ conectados al televisor.

Fuentes : TV Editar nombre Anynet + (HDMI-CEC)

TV Ext.1 Ext.2 AV S-Vídeo Componente PC VMás

Puede seleccionar estas opciones pulsando el botón SOURCE

➢ del mando a distancia.

volver a ver los programas de televisión, pulse el botón TV

➢ yPara seleccione el número de canal que desee.

También puede seleccionar estas opciones pulsando el botón

➢ HDMI del mando a distancia.

Edición de los nombres de los dispositivos

Puede dar un nombre a la fuente externa. 1 Pulse el botón MENU para ver el menú. 2

Pulse los botones ▲ o ▼ para seleccionar Entrada y, a continuación, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar Editar nombre y, a continuación, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar la fuente externa que desea editar y, a continuación, pulse el botón ENTER.

Seleccione lel dispositivo adecuado pulsando los botones ▲ o

▼ y, a continuación, pulse el botón ENTER. Nombres de dispositivos disponibles: Vídeo, DVD, Cable STB, Satélite STB, PVR STB, Receptor AV, Juego, Videocámara, PC, TV, IPTV, Blu-Ray, HD DVD, DMA.

Pulse el botón EXIT para salir.

Fuentes : TV Editar nombre Anynet + (HDMI-CEC)

TV Memorización automática de canales

Puede explorar los rangos de frecuencia disponibles (la disponibilidad varía en función del país). Puede que los números de programa asignados automáticamente no correspondan a los números de programa reales o deseados. Sin embargo, puede ordenar los números de forma manual y borrar los canales que no desee ver. 1

Pulse el botón MENU para ver el menú.

Pulse los botones ▲ o ▼ para seleccionar Canal y, a continuación, pulse el botón ENTER.

Pulse de nuevo el botón ENTER. Aparece una lista de los países disponibles.

Seleccione el país pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar Guardado automático y pulse después ENTER.

Vuelva a pulsar el botón ENTER para iniciar la búsqueda.

La búsqueda finaliza de forma automática. Para detener la búsqueda antes de que termine, pulse los botones MENU o ENTER.

País : Bélgica▲ Suiza Guardado automático Reino Unido Guardado manual Austria Gestor de canales Europa del Este Ordenar Otros Nombre Sintonización fina

País : España Guardado automático Guardado manual Gestor de canales Ordenar Nombre Sintonización fina

Guardado automático P 1 C --

Memorización manual de canales

Puede memorizar un gran número de canales de televisión, incluidos aquellos que se reciben por cable. Al almacenar canales de forma manual, puede elegir: Si se memoriza o no cada canal que se encuentre. El número con el que desea identificar cada canal memorizado. 1 Pulse el botón MENU para ver el menú. 2 Pulse los botones▲ o ▼ para seleccionar Canal y, a continuación, pulse el botón ENTER. 3 Pulse los botones▲ o ▼ para seleccionar Guardado manual y, a continuación, pulse el botón ENTER. 4 Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. 5 Cuando esté satisfecho con los ajustes, pulse el botón ENTER. 6 Pulse el botón EXIT para salir.

País : España Guardado automático Guardado manual Gestor de canales Ordenar Nombre Sintonización fina

Programa :P 1 Sistema de color : Automático Sistema de sonido : BG Canal :C 6 Buscar : 175 MHz Guardar :?

Programa (número de programa que asignar a un canal)

− Pulse los botones ▲ o ▼ hasta que encuentre el número Mover Entrar Volver correcto. También puede seleccionar el número de canal directamente, pulsando los botones numéricos (0~9). Sistema de color: Automático/PAL/SECAM/NTSC4.43 − Pulse los botones ▲ o ▼ para seleccionar el estándar de color adecuado. Sistema de sonido: BG/DK/I/L − Pulse los botones ▲ o ▼ para seleccionar el estándar de sonido adecuado. Canal (si conoce el número de canal que desea guardar) − Pulse los botones ▲ o ▼ para seleccionar C (canal aéreo) o S (canal por cable). − Pulse el botón ► y después ▲ o ▼ para seleccionar el número que desee. También puede seleccionar el número de canal directamente, pulsando los botones numéricos (0~9). Si se produce un sonido anormal o no se produce sonido, vuelva a seleccionar el sistema de sonido adecuado. Buscar (si no conoce los números de los canales) − Pulse los botones ▲ o ▼ para iniciar la búsqueda. − El sintonizador explora el rango de frecuencia hasta que se recibe en la pantalla el primer canal o el canal que se haya seleccionado. Guardar (cuando guarde el canal y el número de programa asociado) − Confirme la acción pulsando el botón ENTER.

☛ ModoP (Modo de programa): Al finalizar la sintonización, las estaciones de emisión de su zona

se habrán asignado a los números de posición de P00 a P99. Puede seleccionar un canal introduciendo el número de posición en este modo.

C (Modo de canal aéreo): Puede seleccionar un canal introduciendo el número asignado a cada emisora aérea de este modo. S (Modo de canal por cable): puede seleccionar un canal introduciendo el número asignado a cada canal por cable de este modo.

Adición y bloqueo de canales

Mediante el gestor de canales, se pueden agregar o bloquear canales fácilmente. 1 2 3

País : España Guardado automático Guardado manual Gestor de canales Ordenar Nombre Sintonización fina

Pulse el botón MENU para ver el menú.

Pulse los botones▲ o ▼ para seleccionar Canal y, a continuación, pulse el botón ENTER. Pulse los botones▲ o ▼ para seleccionar Gestor de canales y, a continuación, pulse el botón ENTER. Adición de canales Mediante la lista de canales, se pueden añadir canales.

TV Seleccione Lista de canales con el botón ENTER.

Vaya al campo ( ) con los botones ▲/▼/◄/►, seleccione el canal que desee añadir y, a continuación, pulse el botón ENTER para añadir el canal. Si vuelve a pulsar el botón ENTER, el símbolo ( ) que aparece junto al canal desaparece y éste no se añade.

Lista de canales Seguridad para niños : Desactivado

Esta función permite bloquear el vídeo y el audio para evitar que los usuarios no autorizados (por ejemplo, los niños) puedan ver programas poco recomendables. Pulse los botones ▲ o ▼ para seleccionar Seguridad para niños y, a continuación, pulse el botón ENTER. 7 Seleccione Activado con los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. 8 Pulse los botones▲ o ▼ para seleccionar Lista de canales y, a continuación, pulse el botón ENTER. 9 Vaya al campo ( ) con los botones ▲/▼/◄/►, seleccione el canal que desee bloquear y, a continuación, pulse el botón ENTER. Si vuelve a pulsar el botón ENTER, el símbolo ( ) que aparece junto al canal desaparece y el bloqueo del canal se cancela. Aparece una pantalla azul cuando se activa la función Seguridad para niños. 10 Pulse el botón EXIT para salir. Puede seleccionar estas opciones pulsando el botón CH LIST del mando a distancia. 6

P 1 C6 1 / 10 Prog. 0 1 2 3 4 5 6 7 8 9

C6 C5 C8 C 11 C 22 C 26 C 36 C 52 C 24 Añadir Mover Página

Orden de los canales memorizados

Esta operación permite cambiar los números de programa de los canales memorizados. Puede que sea necesario realizarla después de la memorización automática. 1 Pulse el botón MENU para ver el menú. 2 Pulse los botones▲ o ▼ para seleccionar Canal y, a continuación, pulse el botón ENTER. 3 Pulse los botones ▲ o ▼ para seleccionar Ordenar y, a continuación, pulse el botón ENTER. 4 Seleccione el canal que desee mover con los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. 5 Seleccione el número del programa al que desea asignar el canal con los botones ▲ o ▼. Pulse el botón ENTER. El canal cambiará a su nueva posición y todos los demás canales se desplazarán consecuentemente. 6 Repita los pasos 4 y 5 hasta que haya asignado todos los canales a los números de programa deseados. 7 Pulse el botón EXIT para salir.

País : España Guardado automático Guardado manual Gestor de canales Ordenar Nombre Sintonización fina

Asignación de nombres a los canales

Los nombres de los canales se asignarán de forma automática cuando éstos emitan dicha información. Estos nombres se pueden cambiar, lo que le permite asignar otros nuevos. 1 Pulse el botón MENU para ver el menú. 2 Pulse los botones▲ o ▼ para seleccionar Canal y, a continuación, pulse el botón ENTER. 3 Pulse los botones ▲ o ▼ para seleccionar Nombre y, a continuación, pulse el botón ENTER. 4 Pulse los botones ▲ o ▼ para seleccionar el canal al que se va a asignar un nuevo nombre y pulse el botón ENTER. 5 Pulse los botones ▲ o ▼ para seleccionar una letra, un número o un símbolo. (Se produce esta secuencia: A~Z, 0~9, +, -, *, /, espacio en blanco). Desplácese a la letra siguiente o anterior pulsando los botones ◄ o ► y, a continuación, pulse el botón ENTER. 6 Repita los pasos 4 y 5 con cada canal al que vaya a asignar un nuevo nombre. 7 Pulse el botón EXIT para salir.

País : España Guardado automático Guardado manual Gestor de canales Ordenar Nombre Sintonización fina

Sintonización precisa de la recepción de canales

Si la recepción es clara, no tiene que realizar la sintonización precisa del canal, ya que esta operación se hace de forma automática durante la búsqueda y la memorización. Si la señal es débil o está distorsionada, puede que deba realizar la sintonización precisa del canal de forma manual. 1 Pulse el botón MENU para ver el menú. 2 Pulse los botones▲ o ▼ para seleccionar Canal y, a continuación, pulse el botón ENTER. 3 Pulse los botones ▲ o ▼ para seleccionar Sintonización fina y, a continuación, pulse el botón ENTER. 4 Para obtener una imagen nítida y clara y una buena calidad de sonido, pulse los botones ◄ o ► hasta conseguir el mejor ajuste. Pulse el botón ENTER. Presione el botón del INFO. El almacenamiento de la sintonización fina cambiará el color del OSD (On Screen Display) del canal del blanco al rojo y añadirá la marca “*”. Para restablecer la sintonización fina a 0, seleccione Restabl. con los botones ▲ o ▼. Pulse el botón ENTER. 5 Pulse el botón EXIT para salir.

País : España Guardado automático Guardado manual Gestor de canales Ordenar Nombre Sintonización fina

Mono Imagen Sonido SRS TS XT −− : −−

: Personal : Desactivado

Cambio del formato de la imagen

Puede seleccionar el tipo de imagen que mejor cumpla sus requisitos de visualización. 1 Pulse el botón MENU para ver el menú. 2 Pulse el botón ENTER para seleccionar Imagen. 3 Vuelva a pulsar el botón ENTER para seleccionar Modo. 4 Seleccione el modo que desee con los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. Modos disponibles: Dinámico, Estándar, Película Los valores de la configuración pueden variar según la fuente de entrada. 5 Pulse el botón EXIT para salir. Elija Dinámico para ver la televisión durante el día o cuando haya luz en la habitación. Elija Estándar para el modo de visualización general del televisor. Elija Película para ver una película.

Modo : Estándar Iluminación de la celda Contraste Brillo Nitidez Color Matiz V50 Configuración detallada VMás

Pulse el botón P.MODE del mando a distancia para seleccionar

➢ uno de los ajustes de imagen estándar.

Dinámico Modo : Dinámico Iluminación de la celda 7 Estándar Contraste 80 Película Brillo 45 Nitidez 50 Color 50 Matiz V50 R50 Configuración detallada VMás

Configuración sencilla

1 Pulse el botón TOOLS del mando a distancia. 2 Pulse los botones ▲ o ▼ para seleccionar Modo de imagen. 3 Pulse los botones ◄ o ► para seleccionar la opción deseada

Anynet+ (HDMI-CEC) Modo de imagen e Modo de sonido : Temporizador de desconexión : SRS TS XT : Ahorro energía : Dual I-II : Mover

X Personal Desactivado Desactivado Desactivado Mono Salir

Personalización de la configuración de la imagen

El televisor tiene varias opciones de configuración que TV Imagen Modo : Estándar Z permiten controlar la calidad de la imagen. Iluminación de la celda 7 Contraste 80 1 Pulse el botón MENU para ver el menú. Brillo 45 2 Pulse el botón ENTER para seleccionar Imagen. Nitidez 50 Color 50 3 Vuelva a pulsar el botón ENTER para seleccionar Modo. Matiz V50 R50 Configuración detallada Z 4 Seleccione el modo que desee con los botones ▲ o ▼ y, a VMás continuación, pulse el botón ENTER. Modos disponibles: Dinámico, Estándar, Película. Mover Entrar Volver 5 Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. 6 Cuando esté satisfecho con los ajustes, pulse el botón ENTER. 7 Pulse el botón EXIT para salir. Iluminación de la celda – Contraste – Brillo – Nitidez – Color – Matiz ➢ En los modos Analog TV, Ext, AV, S-Vídeo, del sistema PAL, no se puede usar la función Matiz. ➢ En el modo PC, sólo se pueden realizar cambios en las opciones Iluminación de la celda, Contraste y Brillo Pulse los botones ◄ o ► hasta que alcance la configuración óptima.

Configuración detallada de los valores de la imagen

Puede realizar una configuración detallada de los valores de la imagen. TV Imagen Modo : Estándar Z 1 Pulse el botón MENU para ver el menú. Iluminación de la celda 7 2 Pulse el botón ENTER para seleccionar Imagen. Contraste 80 Brillo 45 3 Pulse los botones ▲ o ▼ para seleccionar Configuración detallada y, a Nitidez 50 continuación, pulse el botón ENTER. Color 50 Matiz V50 R50 4 Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a Configuración detallada Z continuación, pulse el botón ENTER. VMás Opciones disponibles: Ajuste del negro, Contraste dinám., Gamma, Gama de colores, Balance de blanco, Tono piel, Mejora del borde , Mover Entrar Volver xvYCC. 5 Cuando esté satisfecho con los ajustes, pulse el botón ENTER. TV Configuración detallada 6 Pulse el botón EXIT para salir. Ajuste del negro : Desactivado Z Configuración detallada está disponible en los modos Estándar o Contraste dinám. : Bajo Z Película. Gamma :0 Z Gama de colores : Original Z En el modo PC, sólo se pueden cambiar Contraste dinám, Gamma y Balance de blanco Z Balance de blanco entre los elementos de Configuración detallada. Tono piel :0 Z Mejora del borde : Activado Z Ajuste del negro: Desactivado/Bajo/Medio/Alto xvYCC : Desactivado X Se puede seleccionar directamente el nivel de negro en la pantalla para ajustar la profundidad de ésta. Mover Entrar Volver Contraste dinám.: Desactivado/Bajo/Medio/Alto Se puede ajustar el contraste de la pantalla para conseguir un contraste óptimo. Gamma: -3 ~ +3 Se puede ajustar el brillo medio de las imágenes. Pulse los botones ◄ o ► hasta que alcance la configuración óptima. Gama de colores: Automático/Original/Personal Gama de colores es una matriz compuesta por los colores rojo, verde y azul. Seleccione su gama favorita de color y disfrute de unos colores auténticamente naturales. − Automático: Ajusta automáticamente al tono de color más natural de acuerdo con las fuentes del programa. − Original: Proporciona tonos de color profundos y ricos. − Personal: Ajusta la gama del color según las preferencias del usuario. (vea “Personalización de la gama de colores”) Personalización de la gama de colores

Color: Rojo/Verde/Azul/Amarillo/Cián /Magenta genta: Ajusta la gama del color según las preferencias del usuario.

Color está disponible cuando Gama de colores está configurado en Personal. Pulse los botones ▲ o ▼ para seleccionar Rojo, Verde, Azul, Amarillo, Cián o Magenta. Pulse el botón ENTER. − Rojo/Verde/Azul: En Color, se pueden ajustar los valores RGB del color seleccionado. Pulse los botones ▲ o ▼ para seleccionar Rojo, Verde o Azul a fin de cambiarlos. Pulse el botón ENTER. Pulse los botones ◄ o ► para reducir o aumentar el valor de una opción concreta. Pulse el botón ENTER. − Restablecer (Reset): Restablece la gama de colores en los valores predeterminados. Balance de blanco: Rojo -/Verde -/Azul - /Rojo +/Verde +/Azul +/Restablecer Se puede ajustar la temperatura del color para conseguir colores más naturales. Rojo -/Verde -/Azul -/Rojo +/Verde +/Azul + : El cambio del valor de ajuste renovará la pantalla ajustada. Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. Pulse los botones ◄ o ► hasta que alcance la configuración óptima. Restablecer: El balance de blanco anteriormente ajustado se restablecerá con los valores predefinidos de fábrica.

Permite acentuar el tono rosa en las imágenes. Pulse los botones ◄ o ► hasta llegar al valor óptimo. Al cambiar el valor de ajuste se actualizará la pantalla ajustada Mejora del borde: Desactivado/Activado Permite acentuar los bordes de los objetos. xvYCC: Desactivado/Activado Si ajusta el modo xvYCC como Activado, se aumenta el detalle y la gama de colores mientras se ven películas desde un dispositivo externo (por ejemplo, un reproductor DVD) conectado en los terminales HDMI o Component. IN. Se debe configurar Modo imagen como Película para usar esta función. La función xvYCC sólo está disponible en los modos Componente o HDMI (Y, Cb, Cr).

Puede realizar una configuración detallada de los valores de la TV Imagen imagen. Modo : Estándar Iluminación de la celda : 7 1 Pulse el botón MENU para ver el menú. Contraste 80 Brillo 45 2 Pulse el botón ENTER para seleccionar Imagen. Nitidez 50 Color 50 3 Pulse los botones ▲ o ▼ para seleccionar Opciones de Matiz V50 R50 imagen y, a continuación, pulse el botón ENTER. Configuración detallada Más 4 Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. 5 Cuando esté satisfecho con los ajustes, pulse el botón ENTER. Entrar Volver Mover 6 Pulse el botón EXIT para salir. Opciones de imagen ➢ En el modo PC sólo se pueden hacer cambios en los elementos T V Tono de color :Normal Tono de color, Tamaño y Protección pantalla inactiva del Tamaño : Ancho automát. menú Opciones de imagen. Modo Pantalla : 16:9 Digital NR : Auto Tono de color: Frío2/Frío1/Normal/Cálido1/Cálido2 DNle : Activado Cuando el modo de la imagen se ajusta en Dinámico o N.neg HDMI : Normal Mejor cine : Bajo Estándar, Cálido1 y Cálido2 no se pueden seleccionar. Sólo modo azul : Desactivado Tamaño: 16:9/Zoom ancho/Zoom/4:3/Sólo exploración Protección pantalla inactiva Puede seleccionar el tamaño de imagen que mejor se adapte a Mover Entrar Volver sus requisitos de visualización. − Ancho automát.: Amplía y estira la imagen de la TV Tamaño proporción 4:3 a 16:9. − 16:9: Ajusta la imagen al modo panorámico 16:9. Ancho automát. 16:9 − Zoom ancho: Aumenta la imagen más que 4:3. Con los Zoom ancho botones ▲ o ▼ puede mover la imagen arriba y abajo Zoom después de seleccionar con los botones► o ENTER. 4:3 − Zoom: Aumenta el tamaño de la imagen verticalmente en la pantalla. Sólo exploración − 4:3: Ajusta la imagen al modo normal 4:3. − Sólo exploración: Use esta función para ver toda la imagen sin recortes cuando se reciban señales de HDMI (720p/1080i/1080p), Mover Entrar Volver o componente (1080i/1080p) . Después de seleccionar “Sólo exploración” en los modos HDMI (1080i/1080p) o Component (1080i/1080p): Pulse los botones ◄ o ► para seleccionar y, a continuación, pulse el botón ENTER. Pulse los botones ▲, ▼, ◄ or ► para desplazar la imagen arriba, abajo, a derecha y a izquierda. Restablecer: Pulse los botones ◄ or ► para seleccionar Reiniciar y pulse el botón ENTER. Puede inicializar la configuración. Cuando se selecciona el tamaño de la imagen en la opción Sólo explorar de HDMI, según el dispositivo AV, la pantalla puede verse cortada o en ella pueden aparecer colores específicos. For an HDMI (1080p) connection of 24, 25, 30, 50, and 60 Hz, and for a Component (1080p) connection of 50 and 60Hz, only the input source is supported Puede cambiar el tamaño de la imagen con sólo pulsar el botón P.SIZE en el mando a distancia. Según la fuente de entrada, las opciones de tamaño de la imagen pueden variar. Las opciones disponibles pueden diferir, según el modelo seleccionado. Si se ha seleccionado el modo doble ( , ) en el menú PIP, el tamaño de la imagen no se puede definir. En el modo PC, sólo se pueden ajustar los modos “16:9” y “4:3”. Continúa…

Cambio de posición y de tamaño de la pantalla mediante la función de ampliación

− El cambio del tamaño de la pantalla mediante la función Zoom permite cambiar la posición y el tamaño de la pantalla hacia arriba o hacia abajo mediante los botones ▲ o ▼. − Mueva la pantalla hacia arriba o hacia abajo mediante los botones ▲ o ▼ después de seleccionar pulsando los botones ◄ o ►. − Cambie el tamaño de la pantalla verticalmente mediante los botones ▲ o ▼ después de seleccionar pulsando los botones ◄ o ►. Selección del modo de pantalla: 16:9/Zoom ancho/Zoom/4:3 Cuando se configura el tamaño de la imagen como Ancho automát. TV Opciones de imagen en un televisor panorámico 16:9, se puede determinar el tamaño Tono de color :Normal de la imagen para ver una imagen en pantalla panorámica 4:3 Tamaño : Ancho automát. Modo Pantalla : 16:9 WSS (Wide Screen Service) o ninguna. Cada país europeo exige Digital NR : Auto Zoom ancho X un tamaño de imagen diferente de modo que esta función está DNle : X Zoom concebida con la intención de que los usuarios la seleccionen. N.neg HDMI : Normal4:3 X Mejor cine : Bajo − 16:9: Ajusta la imagen al modo panorámico 16:9. Sólo modo azul : Desactivado − Zoom ancho: Aumenta el tamaño de la imagen más que 4:3. Protección pantalla inactiva − Zoom: Aumenta el tamaño de la imagen verticalmente en la pantalla. Mover Entrar Volver − 4:3: Ajusta la imagen al modo normal 4:3. Esta función está disponible en el modo Ancho automát. ➢ ➢ Esta función no está disponible en los modos PC, Componente o HDMI. Digital NR: Desactivado/Bajo/Medio/Alto/Automático Si la señal que recibe el televisor es débil, puede activar esta función para reducir las imágenes superpuestas y el ruido que pueda aparecer en la pantalla. Esta función no está disponible en el modo PC. ➢ Cuando la señal sea débil, seleccione alguna de las otras opciones hasta que se vea una imagen ➢ de mejor calidad. DNIe: Desactivado/Demo/Activado Este televisor incluye la función DNIe con el fin de conseguir una gran calidad visual. Si ajusta DNIe en Activado, podrá ver la pantalla con la función DNIe activada. Si ajusta DNIe en Demo, podrá ver en la pantalla una imagen normal y con el modo DNIe aplicado para realizar la demostración. Mediante esta función podrá ver la diferencia en la calidad visual. TM ➢ DNIe (Motor digital de imágenes naturales) Esta función proporciona una imagen más detallada con reducción de interferencias 3D, ampliación de los detalles, mejora del contraste y mejora de los blancos. El nuevo algoritmo de compensación de imagen proporciona una imagen más detallada, más clara y con más brillo. La tecnología DNIeTM adapta todas las señales al ojo humano. ➢ Esta función no está disponible en el modo PC. ➢ DNIe sólo está disponible en el modo Dinámico. N.neg HDMI: Normal/Bajo Mediante esta función, se puede ajustar la calidad de la imagen cuando el desgaste de la pantalla (aspecto del nivel del negro, bajo contraste, color desvaído, etc.) ha de hacer frente a la entrada HDMI para un rango RGB limitado (de 16 a 235). Esta función sólo está activa cuando se conecta una entrada TV Opciones de imagen externa a HDMI (señales RGB) Tono de color : Normal Z Mejor cine: Desactivado/Bajo/Medio/Alto/Demo Tamaño : Ancho automát. Z Podrá ver un tono de piel más natural y el texto con más claridad Modo Pantalla : 16:9 Z Digital NR : Auto Z incluso en las escenas de acción. DNle : Activado X Esta función no está disponible en el modo PC. N.neg HDMI : Normal X Los modos Zoom ancho, Zoom y Sólo exploración no se Mejor cine : Bajo Z Sólo modo azul : Desactivado Z admiten. Protección pantalla inactiva Z Sólo modo azul: Desactivado/Activado. Esta función es para expertos en la medición de dispositivos AV. Mover Entrar Volver Esta función muestra sólo la señal azul ya que se eliminan las señales rojas y verdes de la señal de vídeo a fin de proporcionar TV Protección pantalla inactiva un efecto de filtro azul que se usa para ajustar el color y el matiz Cambio píxel Z de los equipos de vídeo, como reproductores DVD, sistemas Pantalla blanca Z Home Cinema, etc. Con esta función, se puede ajustar Color y Patrón de señal Z Matiz de acuerdo con los valores preferidos adecuados al nivel de Lateral gris : Oscuro Z la señal de cada dispositivo de vídeo mediante los patrones de las barras de color Rojo/Verde/Azul/Cián/Magenta/Amarillo, sin usar un filtro azul adicional. ➢ La función Sólo modo azul está disponible cuando el modo de imagen está configurado como Película o Estándar. Mover Entrar Volver

Protección de pantalla inactiva

Esta pantalla está equipada con tecnología de prevención para reducir la posibilidad de que se queme. Esta tecnología permite definir el movimiento de la imagen arriba o abajo (línea vertical) y de lado a lado (punto horizontal). La opción Hora permite programar intervalos temporales entre los movimientos de la imagen en minutos. −

Cambio píxel Puntos Horiz. Lineas verticales Hora

Z Z Z Z Cambio píxel: Con esta función podrá mover píxeles de forma detallada en el PDP, en sentido horizontal o vertical, para

minimizar restos de imágenes en la pantalla.

Mover Entrar Volver • Establezca Cambio píxel en Activado con los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. • Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. Opciones disponibles: Puntos Horiz., Líneas verticales, Hora. Condición óptima para el cambio de píxel: Puntos Horiz. Líneas verticales Hora en (minutos)

TV/Ext/Componente/HDMI

➢ El valor Cambio píxel puede variar según el tamaño (pulgadas) del monitor y el modo.

Blanco: Esta función ayuda a suprimir los restos de imágenes en la pantalla cambiando el color de los píxeles a blanco. Utilice esta función si hay restos de imágenes o símbolos en la pantalla, especialmente después de haber mostrado una imagen fija en la pantalla durante un largo tiempo.

Blättern : Esta función ayuda a suprimir los restos de imágenes en la pantalla moviendo todos los píxeles de la PDP de acuerdo con un patrón. Utilice esta función si hay restos de imágenes o símbolos en la pantalla, especialmente después de haber mostrado una imagen fija en la pantalla durante un largo tiempo. Lateral gris: Cuando se ve la televisión con una relación de pantalla de 4:3, ésta se puede proteger de un posible daño si se ajusta el balance de blanco en ambos extremos, el izquierdo y el derecho. Oscuro: Cuando se establece una relación de pantalla de 4:3, con esta opción se oscurecen ambos extremos, el izquierdo y el derecho. Claro: Cuando se establece una relación de pantalla de 4:3, con esta opción se aclaran ambos extremos, el izquierdo y el derecho. Si desea suprimir los restos de imágenes de la pantalla, utilice las funciones Blanco o Blättern. Aunque ambas suprimen los restos de imágenes de la pantalla, la función Blättern es más efectiva. La función de borrado de restos de imágenes debe ser larga (aproximadamente 1 hora) para que la supresión sea efectiva. Si los restos de imágenes no desaparecen después de ejecutar la función, repita el proceso. Pulse cualquier botón del mando a distancia para cancelar esta función.

Reajuste de los valores de la imagen a los valores predefinidos de fábrica

Puede realizar una configuración detallada de los valores de la imagen. 1 2 3 4

Pulse el botón MENU para ver el menú.

Pulse el botón ENTER para seleccionar Imagen. Pulse los botones ▲ o ▼ para seleccionar Restablecer y, a continuación, pulse el botón ENTER. Pulse los botones ▲ o ▼ para seleccionar Aceptar o Cancelar y pulse el botón ENTER.

➢Se puede reajustar cada modo.

U Más Opciones de imagen Restablecer : OK Aceptar Cancelar

Pulse el botón MENU para ver el menú. Modo : Personal Pulse los botones ▲ o ▼ para seleccionar Sonido y, a Ecualizador continuación, pulse el botón ENTER. SRS TS XT : Desactivado Volumen autom. : Desactivado Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, Altavoz de TV : Desactivado a continuación, pulse el botón ENTER. Selección de sonido : Principal Opciones disponibles: Modo, Ecualizador, SRS TS XT, Volumen autom, Altavoz de TV, Selección de sonido Cuando esté satisfecho con los ajustes, pulse el botón ENTER. Mover Entrar Volver Pulse el botón EXIT para salir. Modo: Estándar/Música/Película/Diálogo/Personal Herramientas Puede seleccionar el tipo de efecto de sonido especial que se Anynet+ (HDMI-CEC) Modo de imagen : Estándar va a utilizar mientras ve una emisión determinada. Modo de sonido Personal Configuración sencilla Temporizador de desconexión : Desactivado 1 Pulse el botón TOOLS del mando a distancia. SRS TS XT : Desactivado Ahorro de energía : Desactivado 2 Pulse los botones ▲ o ▼ para seleccionar Modo de Dual I-II : Mono sonido. Ajustar Mover Salir 3 Pulse los botones ◄ o ► para seleccionar la opción deseada. TV Ecualizador Ecualizador: Balance/100 Hz/300 Hz/1 kHz/3 kHz/10 kHz El televisor tiene varios valores que permiten controlar la D calidad del sonido. + + Si efectúa algún cambio en esta configuración, el estándar 0 0 de sonido cambiará automáticamente a Personal. I SRS TS XT: Desactivado/Activado Balance 100Hz 300Hz 1kHz 3kHz 10kHz TruSurround XT es una tecnología SRS patentada que solventa el problema de reproducir contenido multicanal 5.1 Mover Ajustar Volver en dos altavoces. TruSurround proporciona una experiencia de sonido virtual convincente a través de cualquier sistema de reproducción con dos altavoces, incluso con los altavoces internos del televisor. Es totalmente compatible con todos los formatos multicanal.

TruSurround XT, SRS y el símbolo son marcas registradas de SRS Labs, Inc.

La tecnología TruSurround XT está incorporada bajo licencia de SRS Labs, Inc. Herramientas Configuración sencilla Anynet+ (HDMI-CEC) 1 Pulse el botón TOOLS del mando a distancia. Modo de imagen : Estándar Modo de sonido : Personal 2 Pulse los botones ▲ o ▼ para seleccionar SRS TS XT. Temporizador de desconexión : Desactivado 3 Pulse los botones ◄ o ► para seleccionar Desactivado o SRS TS XT Desactivado Activado Ahorro de energía : Desactivado Dual I-II : Mono Volumen autom.: Desactivado/Activado Ajustar Mover Salir Cada emisora tiene sus propias condiciones de señal y resulta incómodo ajustar el volumen cada vez que se cambia de canal. Con esta función, el volumen del canal deseado se ajusta de forma automática ya que reduce la salida de sonido cuando la señal de modulación es alta o la aumenta cuando es baja. Altavoz de TV: Desactivado/Activado Si desea usar unos altavoces independientes, cancele el amplificador interno. Los botones – + y MUTE no funcionan si Altavoz de TV está establecido en Desactivado. Cuando Altavoz de TV se ajusta en Desactivado, los menús de Sonido no se pueden ajustar. Selección de sonido: Principal/Sub Cuando se activa la función PIP se puede escuchar el sonido de la imagen secundaria (PIP). − Principal: Se usa para escuchar el sonido de la imagen principal. − Sub: Se usa para escuchar el sonido de la imagen secundaria.

Selección del modo de sonido (según modelo)

El botón DUAL I-II muestra y controla el procesamiento y la salida de la señal de audio. Cuando se enciende la pantalla, el modo aparece prefijado de forma automática como “Dual-I” o “Estéreo”, según la transmisión actual. Configuración sencilla 1 Pulse el botón TOOLS del mando a distancia. 2 Pulse los botones ▲ o ▼ para seleccionar Dual I-II. 3 Pulse los botones ◄ o ► para seleccionar la opción deseada

Anynet+ (HDMI-CEC) Modo de imagen : Estándar Modo de sonido : Personal Temporizador de desconexión : Desactivado SRS TS XT : Desactivado Ahorro de energía : Desactivado Dual I-II Mono Mover

Indicación en pantalla

Si las condiciones de recepción se deterioran, la audición mejorará si el modo se establece en Mono.

Si la señal de estéreo es débil y el modo cambia de forma automática, cambie al modo Mono.

Conexión de los auriculares (se venden por separado)

Puede conectar unos auriculares al equipo si desea ver un programa de televisión sin molestar a las personas que están en la misma habitación. Panel lateral del televisor

Cuando se inserta el terminal del auricular en el puerto correspondiente, se puede trabajar sólo con las opciones

“Volumen autom.” y Selección de sonido (en el modo PIP) del menú Sonido.

El uso continuado de auriculares a un volumen elevado puede dañar la capacidad auditiva.

No recibirá sonido de los altavoces cuando conecte los auriculares al sistema.

El volumen de los auriculares y el del televisor se ajustan por separado.

Pulse el botón MENU para ver el menú.

Pulse los botones ▲ o ▼ para seleccionar Configuración y, a continuación, pulse el botón ENTER. Pulse los botones ▲ o ▼ para seleccionarHora y, a continuación, pulse el botón ENTER. Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. Opciones disponibles: Ajustar hora, Temp. de desc., Temporizador 1, Temporizador 2, Temporizador 3. Cuando esté satisfecho con los ajustes, pulse el botón ENTER. Pulse el botón EXIT para salir. Ajustar hora Se puede ajustar el reloj del televisor para que aparezca la hora cuando pulse el botón INFO en el mando a distancia. También debe establecer la hora si desea utilizar los temporizadores de conexión y desconexión automáticas. − Pulse los botones ◄ o ► para seleccionar Mes, Fecha, Año, Hora o Minuto. Ajuste estos valores pulsando los botones ▲ o ▼. Puede ajustar directamente Mes, Fecha, Año, Hora o Minuto con los botones numéricos del mando a distancia. Si se produce una interrupción en la alimentación eléctrica o se desconecta el aparato, se pierde la configuración del reloj. Temp. de desc. Puede seleccionar un período de tiempo entre 30 y 180 minutos para que, cuando transcurran, el televisor pase automáticamente al modo de espera. − Seleccione el tiempo de intervalo preestablecido (Desactivado, 30, 60, 90, 120, 150 o 180) que se mantendrá encendido con los botones ▲ o ▼.

Configuración sencilla

1 Pulse el botón TOOLS del mando a distancia. 2 Pulse los botones ▲ o ▼ para seleccionar Temporizador de desconexión. 3 Pulse los botones ◄ o ► para seleccionar los minutos y pulse el botón ENTER.

Plug & Play Idioma Hora Efecto de luz Montaje mural Melodía Ocio Ahorro energía PIP

: Modo apag. act. : Desactivado : Desactivado : Desactivado

Ajustar hora Temp. de desc. Temporizador 1 Temporizador 2 Temporizador 3

: Desactivado : Desactivado : Desactivado : Desactivado

Anynet+ (HDMI-CEC) Modo de imagen : Estándar Modo de sonido : Personal Temporizador de desconexión Desactivado SRS TS XT : Desactivado Ahorro de energía : Desactivado Dual I-II : Mono Ajustar

Hora encendido : 00 00

Temporizador 1 / Temporizador 2 / Temporizador 3

Los temporizadores de encendido o apagado se pueden configurar para que el televisor se encienda y se apague automáticamente a la hora seleccionada. Debe ajustar el reloj en primer lugar. − Pulse los botones ◄ o ► para seleccionar el elemento adecuado. Pulse los botones ▲ o ▼ para ajustar el valor. Hora encendido: Seleccione la hora, los minutos y Activado/Desactivado. (Para activar el temporizador con la configuración deseada, establézcalo en Activado.) Hora apagado: Seleccione la hora, los minutos y Activado/Desactivado. (Para activar el temporizador con la configuración deseada, establézcalo en Activado.) Repetir: Seleccione Una vez, Cada día, Lun~Vie, Lun~Sáb o Sáb~Dom. Volumen: Seleccione el nivel de volumen deseado. Puede ajustar la hora y los minutos directamente pulsando los botones numéricos del mando a distancia.

☛ Apagado Si el temporizador se ajusta en “Activado”, el televisor se apagará si no se pulsa ningún botón

durante 3 horas, después que el temporizador lo haya puesto en marcha. Esta función sólo está disponible en el modo “Activado” del temporizador y evita el recalentamiento que se puede producir si el televisor está encendido durante demasiado tiempo.

Idioma / Efecto de luz / Melodía / Ocio / Ahorro energía / PIP

Pulse el botón MENU para ver el menú. Plug & Play Pulse los botones ▲ o ▼ para seleccionar Configuración y, a Idioma : Español Hora continuación, pulse el botón ENTER. Efecto de luz : Modo apag. act. Montaje mural Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, Melodía : Desactivado Ocio : Desactivado a continuación, pulse el botón ENTER. Ahorro energía : Desactivado PIP Opciones disponibles: Idioma, Melodía, Efecto de luz, Ocio, Ahorro energía. Cuando esté satisfecho con los ajustes, pulse el botón Mover Entrar Volver ENTER. Pulse el botón EXIT para salir. Idioma Variable según el modelo. Cuando el televisor se utiliza por primera vez, debe seleccionar el idioma en el que desea que aparezcan los menús e indicaciones. Efecto de luz: Desactivado/Modo apag. act./Modo enc. act./Activado Se puede apagar o encender el LED azul del frontal del televisor según las circunstancias. Use esta función para ahorrar energía o si el LED le molesta a la vista. − Desactivado: El LED azul siempre está apagado. − Modo apag. act.: El LED azul se ilumina mientras el televisor está en el modo de suspensión y se apaga cuando el televisor se enciende. − Modo enc. act.: El LED azul se ilumina mientras se está viendo la televisión y se apaga cuando el televisor se apaga. − Activado: El LED está siempre encendido. Para ahorrar energía establezca la opción Efecto de luz en Desactivado. Melodía: Desactivado/Bajo/Medio/Alto La melodía del encendido y apagado del televisor se puede configurar. La melodía no se reproduce. Cuando no hay salida de sonido desde el televisor porque se ha activado el botón MUTE. Cuando no hay salida de sonido desde el televisor porque se ha pulsado el botón – (Volumen). Cuando la función de temporizador ha apagado el televisor. Ocio : Desactivado/Deportes/ Cine/ Juego. El modo Ocio permite seleccionar una visualización y un sonido óptimos cuando se ven deportes, películas y juegos. - Desactivado: Desactiva la función Ocio. - Deportes: Proporciona la mejor calidad de imagen y sonido para los deportes. - Cine: Proporciona la mejor calidad de imagen y sonido para ver películas. Se obtienen mejores imágenes y se resalta el sonido. - Juego: Proporciona la mejor calidad de imagen y sonido para los juegos. Este modo acelera la velocidad de reproducción de los juegos cuando se usa una consola de juegos externa conectada al televisor Si configura cualquiera de los tres modos de Ocio como Activado, la configuración se bloquea y no se puede ajustar. Si desea configurar los modos Imagen y Sonido, debe desactivar el modo Ocio. La configuración de Ocio se guarda para cada fuente de entrada.

Ahorro energía: Desactivado/Bajo/Medio/Alto

Esta función ajusta el brillo de la pantalla según las condiciones de iluminación ambiental. − Desactivado: Desactiva el modo de ahorro de energía. − Bajo: Funciona en el modo estándar sin tener en cuenta la iluminación ambiental. − Medio: Entra en el modo de ahorro de energía Medio sin tener en cuenta la iluminación ambiental. − Alto: Entra en el modo de máximo ahorro de energía sin tener en cuenta la iluminación ambiental. Configuración sencilla 1 Pulse el botón TOOLS del mando a distancia. 2 Pulse los botones ▲ o ▼ para seleccionar Ahorro de energía. 3 Pulse los botones ◄ o ► para seleccionar la opción deseada.

Anynet+ (HDMI-CEC) Modo de imagen : Estándar Modo de sonido : Personal Temporizador de desconexión : Desactivado SRS TS XT : Desactivado Ahorro energía W Desactivado X Dual I-II : Mono Ajustar

Plug & Play Idioma Hora Efecto de luz Montaje mural Melodía Ocio Ahorro energía

PIP (imagen sobre imagen): PIP (Activado/Desactivado)/

Fuente/Tamaño/Posición/ Programa Existe la posibilidad de visualizar una imagen secundaria sobre la imagen principal. De esta manera puede ver o supervisar el programa de televisión o la entrada de vídeo desde cualquier equipo conectado. − PIP: Activado/Desactivado Puede activar o desactivar la función PIP.

: Español Z : Modo apag. act. Z X : Desactivado Z : Desactivado Z

: Desactivado Z X Salir

Tamaño Posición Programa

Tabla de configuración de PIP Imagen principal

Componente HDMI1, 2 PC

− Fuente: TV/Ext. 1/Ext. 2/AV Puede seleccionar un origen para una imagen secundaria

− Tamaño: / / You can select a size of the sub-picture. Si la imagen principal está en los modos PC y Componente, Tamaño no está disponible. − Posición: / / / Puede seleccionar una posición para una imagen secundaria. En el modo doble( , ) Posición no se puede seleccionar. − Programa Puede seleccionar un canal de la imagen secundaria sólo cuando la opción Fuente está configurada en TV.

Configuración del software del PC (basado en Windows XP)

A continuación se muestra la configuración de visualización de Windows para un ordenador típico. Probablemente la pantalla real de su PC sea distinta; dependerá de la versión concreta de Windows y de la tarjeta de vídeo que tenga. Aunque las pantallas reales sean diferentes, la información de configuración básica que se aplica en casi todos los casos es la misma. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.) 1 Haga clic con el botón derecho del ratón sobre el escritorio de Windows y después haga clic en Propiedades. Aparece la ventana Propiedades de pantalla. 2 Haga clic en la ficha Configuración y defina Modo de pantalla con referencia a la Tabla de modos de pantalla. No necesita cambiar la configuración de los colores. 3 Haga clic en Avanzadas. Aparece un nuevo cuadro de diálogo de ajustes. 4 Haga clic en la ficha Monitor y después configure Frecuencia de actualización de la pantalla en relación con la tabla Modos de visualización. Si puede, configure las frecuencias vertical y horizontal por separado, en lugar de la frecuencia de actualización de la pantalla. 5 Haga clic en Aceptar para cerrar la ventana y, a continuación, haga clic en el botón Aceptar en la ventana Propiedades de pantalla. Es posible que comience un reinicio automático.

Modo de entrada (PC)

Tanto la posición en la pantalla como el tamaño varían dependiendo del tipo de monitor del PC y de su resolución. La tabla siguiente contiene una lista de los tipos de pantalla admitidos: D-Sub Entrada Modo

Polaridad de sincronización

VESA HDMI/DVI Entrada

Polaridad de sincronización

800 x 600 1024 x 768 1280 x 1024 1360 x 768 1600 x 1200

37.879 48.363 63.981 47.712 75.000

60.317 60.004 60.020 60.015 60.000

40.000 65.000 108.000 85.500 162.000

Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN .

No se admite el modo entrelazado. El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar. Los modos Independiente y Compuesto no se admiten. SOG no se admite.

Configuración del ordenador PC

➢ Preseleccione el modo PC pulsando el botón SOURCE.

Pulse el botón MENU para ver el menú.

Pulse los botones ▲ o ▼ para seleccionar Imagen y, a continuación, pulse el botón ENTER. Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER. Cuando esté satisfecho con los ajustes, pulse el botón ENTER. Pulse el botón EXIT para salir. Ajuste automático: Esta función permite que la pantalla de PC del equipo se ajuste automáticamente a la señal de vídeo del PC. Los valores fino, grueso y posición se ajustan automáticamente. Configuración sencilla 1 Pulse el botón TOOLS del mando a distancia. 2 Pulse los botones ◄ o ► para seleccionar Ajuste automático y pulse el botón ENTER. Pantalla: Grueso/Fino/Posición/Restablecer imagen. - Grueso/Fino El objetivo del ajuste de la calidad de imagen es eliminar o reducir las interferencias. Si éstas no se eliminan mediante la sintonización fina, ajuste la frecuencia lo mejor que pueda (gruesa) y vuelva a realizar la sintonización fina. Cuando se hayan reducido las interferencias, vuelva a ajustar la imagen de forma que esté centrada en la pantalla. 1 Pulse los botones ▲ o ▼ para seleccionar Grueso o Fino y, a continuación, pulse el botón ENTER. 2 Pulse los botones ◄ o ► para ajustar la calidad de la pantalla; pueden aparecer rayas verticales o la imagen puede ser borrosa. Pulse el botón ENTER. - Posición Ajuste la posición de la pantalla del PC si no se acopla a la pantalla del TV. 1 Ajuste la posición con los botones ▲/▼/◄/►. 2 Pulse el botón ENTER. - Restablecer imagen Puede recuperar todos los ajustes de imagen predeterminados de fábrica.

Modo : Estándar Iluminación de la celda Contraste Brillo Nitidez Ajuste automático Ajuste Pantalla Configuración detallada Más Mover

Autoajuste en proceso

Anynet+ (HDMI-CEC) Modo de imagen : Estándar Modo de sonido : Personal Temporizador de desconexión : Desactivado SRS TS XT : Desactivado Ahorro de energía : Desactivado PIP Ajuste automático Entrar

Grueso Fino Posición Restablecer imagen

Reinicio de Imagen Completado

Uso de la función WISELINK Esta función permite ver archivos de fotos (JPEG) y escuchar archivos de audio (MP3) guardados en un dispositivo de clase de almacenamiento masivo (MSC) USB.

Pulse el botón POWER del mando a distancia o del panel frontal. Conecte un dispositivo USB que contenga archivos

JPEG o MP3 al terminal WISELINK (terminal USB) que se encuentra en el lateral del televisor. Si entra en el modo WISELINK sin ningún dispositivo USB conectado, aparece el mensaje No hay ningún dispositivo conectado (There is no device connected). En este caso, inserte el dispositivo USB, salga de la pantalla pulsando el botón W.LINK del mando a distancia y vuelva a entrar en la pantalla WISELINK. En los nombres de carpetas o de archivos (fotos, música) sólo se pueden usar caracteres alfanuméricos. El sistema de archivos sólo admite FAT16/32 (El sistema de archivos NTFS no se admite). Ciertos tipos de cámara digital USB y dispositivos de audio quizás no sean compatibles con este televisor. Wiselink sólo admite el dispositivo de clase de almacenamiento masivo (MSC) USB. MSC es un dispositivo de clase de almacenamiento masivo sólo de transporte de gran capacidad. Ejemplos de MSC son unidades de almacenamiento en miniatura y lectores de tarjetas Flash (no se admite ni disco duro de USB ni de HUB). Antes de conectar el dispositivo al televisor, haga una copia de seguridad de sus archivos para evitar daños o pérdidas de datos. SAMSUNG no se hace responsable por cualquier daño en los archivos o pérdida de datos. La resolución de imagen recomendada para Wiselink son 6 megapíxeles. Conecte directamente con el puerto USB del televisor. Si utiliza una conexión con un cable independiente, puede haber problemas de compatibilidad con el USB. Sólo se admiten los formatos de archivo MP3 y JPEG. El formato mp3 Wiselink sólo admite archivos de música con una frecuencia de muestreo alta (32 kHz, 44,1 kHz o 48 kHz). Se recomienda el formato jpeg secuencial. No desconecte el dispositivo USB mientras se esté cargando (

PTP (Picture Transfer Protocol -protocolo de transferencia de imágenes) se admite, pero MTP (Media

Transfer Protocol -Protocolo de transferencia de medios) no se admite. La duración de la reproducción de un archivo mp3 puede visualizarse como ‘00:00:00’ si la información del tiempo de reproducción no se encuentra en el inicio del archivo. Cuanto mayor sea la resolución de la imagen, más tiempo tardará en visualizarse en la pantalla. La lista Foto o Música muestra hasta 300 carpetas o archivos.

Pulse el botón MENU.

Pulse los botones ▲ o ▼ para seleccionar Entrada y, a continuación, pulse los botones ENTER. Pulse los botones ▲ o ▼ para seleccionar W.LINK y, a continuación, pulse los botones ENTER.

Fuentes : TV Editar nombre Anynet+ (HDMI-CEC)

Pulse los botones ▲ o ▼ para seleccionar el dispositivo de memoria USB correspondiente y, a continuación, pulse los botones ENTER.

El menú WISELINK puede variar según el dispositivo de memoria USB conectado al televisor. Algunos dispositivos quizás no se admitan por problemas de compatibilidad.

Pulse los botones ◄ o ► para ir a un icono y, a continuación, pulse los botones ENTER.

Para salir del modo WISELINK, pulse el botón W.LINK del mando a distancia.

el botón W.LINK del mando a distancia para mostrar el

➢ Pulse menú WISELINK.

Uso de los botones del mando a distancia con el menú WISELINK Botón

Mover el cursor y seleccionar una opción. Seleccionar la opción marcada. Reproducir o interrumpir la presentación de diapositivas o el archivo MP3. Volver al menú anterior. Ejecutar diversas funciones desde los menús Foto y Música. Detener la presentación de diapositivas o el archivo MP3. Avanzar o retroceder página (elemento de una lista de archivos) Detener la función actual y volver al menú de nivel superior anterior.

Uso de la lista FOTO (JPEG)

Este menú muestra carpetas y archivos JPEG guardados en un dispositivo de memoria USB. 1 Siga los pasos 1 a 3 de Uso del menú WISELINK. (Consulte la página 32.) 2 Pulse los botones ◄ o ► para ir a Foto y, a continuación, pulse los botones ENTER. La información del archivo guardado se muestra como una carpeta o un archivo. 3 Pulse los botones ▲, ▼, ◄ y ► para seleccionar un archivo. • Pulse los botones ENTER sobre el icono de una foto para mostrar ésta en pantalla completa. • Pulse los botones ENTER sobre el icono de una carpeta para mostrar los archivos JPEG incluidos en dicha carpeta. Para salir del modo WISELINK, pulse el botón W.LINK del mando a distancia. El desplazamiento a una foto puede tardar unos segundos necesarios para cargar el archivo. En este momento, el icono ( ) aparecerá en la parte superior izquierda de la pantalla.

La visualización de archivos JPEG como imágenes en miniatura tarda algún tiempo.

Este menú sólo muestra los archivos con extensión jpg. Los archivos con otro formato como bmp o tiff no se muestran.

➢ Los archivos se visualizan en una página. En cada página se muestran 15 fotos en miniatura.

➢ Las miniaturas se numeran de 1 a 15, de izquierda a derecha y de arriba a abajo. tipos de dispositivos de audio y cámaras digitales USB pueden no ser compatibles con este ➢ Algunos televisor. En primer lugar se muestran las carpetas y, a continuación, todos los archivos JPEG de cada ➢ carpeta. Las carpetas y los archivos JPEG se clasifican en orden alfabético. la foto se visualiza en pantalla completa, se puede ampliar, reducir o girar la foto en la pantalla. ➢ SiMientras ➢ carpeta. se muestra una pantalla completa, los botones ◄ o ► permiten ver otra foto de la misma Pulse el botón PLAY/PAUSE cuando un icono de foto esté seleccionado para iniciar una ➢ presentación. la calidad y la resolución de la imagen, es posible que las fotos sin información EXIF no se ➢ Según muestren como imágenes en miniatura en la lista de fotos. Visualización de una presentación 4 5

Pulse el botón INFO para mostrar las opciones (Empezar presentación, Seleccionar todo).

Pulse los botones ▲ o ▼ para seleccionar Empezar presentación y, a continuación, pulse los botones ENTER. Durante la presentación, los archivos se muestran en orden a partir del archivo que se muestra en este momento. Los archivos MP3 se pueden reproducir automáticamente durante la presentación si Música de fondo predeterminada está en Activado. Para que esta función sea posible, los archivos MP3 y otros archivos de fotos deben estar en la misma carpeta del dispositivo de memoria USB. Pulse el botón INFO durante la presentación para configurar las opciones siguientes (Velocidad de secuencia, Música de fondo, Configuración música de fondo, Lista). Pulse los botones ▲ o ▼ para seleccionar una opción y pulse los botones ENTER.

Después de configurar la opción pulse los botones ENTER para realizar el cambio.

Iniciar visionado automático

Velocidad de secuencia : Normal

Música de fondo : Desactivado Config música fondo Lista Salir

Uso del menú durante la presentación

Velocidad de secuencia: Permite seleccionar la velocidad de la presentación. Pulse los botones ▲ o ▼ para seleccionar una opción (Rápida, Normal, Lenta) y pulse los botones ENTER. Velocidad de secuencia : Normal Música de fondo : Act. Config música fondo Lista

Permite reproducir un archivo MP3 durante la presentación. Pulse los botones ▲ o ▼ para seleccionar una opción (Activado, Desactivado) y pulse los botones ENTER. Velocidad de secuencia : Normal Música de fondo : Act Config música fondo Lista

Configuración de la música de fondo:

Mientras se realiza el visionado automático, se muestran los archivos MP3 y las carpetas del mismo directorio. Seleccione una carpeta con los botones ▲ o ▼ y pulse los botones ENTER. La carpeta seleccionada aparecerá resaltada. Pulse de nuevo el botón RETURN para volver a la pantalla de la presentación. Se reproduce la música de fondo seleccionada. Si Música de fondo está en Desactivado, aunque haya establecido Configuración música de fondo, ésta no se reproducirá.

Elija archivos para música de fondo.

La información del archivo se muestra como una carpeta o un archivo JPEG. Para salir del modo WISELINK, pulse el botón W.LINK del mando a distancia.

se selecciona un archivo de fotos, la información de

➢ Cuando éste aparece en la parte izquierda de la pantalla del televisor, así como la resolución, la fecha de modificación y el orden del archivo en este directorio (por ejemplo, 10 de 15).

: Ir al icono de carpeta de nivel anterior

Tamaño del archivo Fecha de modificación

Orden del archivo en el directorio

Uso del menú de opciones

Siga los pasos 1 a 3 de Uso del menú WISELINK.

(Consulte la página 32.) Pulse los botones ◄ o ► para ir a Foto y, a continuación, pulse los botones ENTER. La información del archivo guardado se muestra como una Iniciar visionado automático carpeta o un archivo. Zoom X1 Girar 0 Pulse los botones ▲, ▼, ◄ y ► para seleccionar un archivo Lista y, a continuación, pulse los botones ENTER. Si se pulsa el botón sobre la miniatura de una foto, ésta se muestra en pantalla completa. Pulse el botón INFO para mostrar las opciones (Empezar presentación, Zoom, Girar, Lista) Salir

Pulse los botones ▲ o ▼ para seleccionar Zoom y, a continuación, pulse los botones ENTER. Con cada pulsación de los botones ▲ o ▼ se aumenta el tamaño de la foto. (X1 → X2 → X4) Iniciar visionado automático - X1 : Restablece una foto a su tamaño original. Zoom X1 Girar 0 - X2 : Aumenta dos veces la foto. Lista - X4 : Aumenta cuatro veces la foto. Para desplazarse por una foto ampliada arriba, abajo, izquierda y derecha, pulse el botón INFO para salir de la opción del menú y a continuación pulse los botones ▲, ▼, ◄ y ►. Las opciones Girar, Empezar presentación se desactivan cuando se selecciona la opción Zoom. X1

Pulse los botones▲ o ▼ para seleccionar Girar, a continuación pulse los botones ENTER. Cada vez que se pulsan los botones ▲ o ▼, la foto se gira. - 0º : Para girar una imagen a su estado original - 90º : Para girar una foto 90 grados - 180º : Para girar una foto 180 grados - 270º : Para girar una foto 270 grados

Iniciar visionado automático

Zoom X1 Girar 0º Lista Salir

➢ El archivo girado no se guarda.

➢ Las opciones Zoom, Empezar presentación se desactivan cuando se selecciona la opción Girar.

El menú muestra los archivos MP3 que se encuentran entre los archivos guardados en un dispositivo de memoria USB. 1 Siga los pasos 1 a 3 de Uso del menú WISELINK. (Consulte la página 32.) 2 Pulse los botones ◄ o ► para ir Música y, a continuación, pulse los botones ENTER. La información del archivo guardado se muestra como una carpeta o un archivo. 3 Pulse los botones ◄ o ► para ir a un icono y, a continuación, pulse los botones ENTER. Si se pulsan los botones ENTER sobre un icono de nota musical, inmediatamente se reproduce el archivo de música. Si se pulsan los botones ENTER sobre el icono de una carpeta, se muestran los archivos de música incluidos en dicha carpeta. Para seleccionar un archivo en la página siguiente, pulse los botones REW o FF para desplazarse a la página siguiente. 4 Para seleccionar todos los archivos o uno solo, pulse el botón INFO para ver los menús de Música. Pulse los botones ENTER para seleccionar Reproducir, Repetir música o Seleccionar todo. Para salir del modo WISELINK, pulse el botón W.LINK del mando a distancia.

Repetir música esactivado Seleccionar todos Salir

: Icono de la lista de música : Ir al icono de carpeta de nivel anterior

Uso del menú de opciones

Reproducir: Seleccione para reproducir los archivos MP3. Para hacer una pausa en la reproducción de un archivo MP3, pulse el botón PLAY/PAUSE. Pulse el botón STOP para salir del modo Reproducir. Este menú sólo muestra archivos con la extensión MP3. Los archivos con otras extensiones no se muestran, aunque se hayan guardado en el mismo dispositivo USB. El archivo seleccionado se visualiza en la parte superior con su tiempo de reproducción. Para ajustar el volumen de la música, pulse los botones +o - del mando a distancia. Para silenciar el sonido, pulse el botón MUTE del mando a distancia. Pulse los botones FF o REW para cambiar las páginas. Repetir música: Seleccione para reproducir repetidamente todos los archivos MP3 de la carpeta actual. Puede seleccionar Activado o Desactivado

Icono de información sobre la función de música

Cuando se reproducen todos los archivos de música. Cuando se reproduce un archivo de música. Cuando se pulsa el botón PLAY/PAUSE del mando a distancia mientras se está reproduciendo música. Cuando se pulsa el botón STOP del mando a distancia cuando se ha detenido la música. La música se reanuda y aparece la palabra Detener en la parte superior de la pantalla.

Uso del menú de configuración

El menú de configuración muestra al usuario la configuración del menú WISELINK. 1 Siga los pasos 1 a 3 de Uso del menú WISELINK. (Consulte la página 32.) 2 Pulse los botones ◄ o ► para ir a Configuración y, a continuación, pulse los botones ENTER. 3 Pulse los botones ▲ o ▼ para seleccionar un elemento y, a continuación, pulse los botones ENTER. (Velocidad de secuencia, Música de fondo, Configuración música de fondo, Repetir música, Salvapantallas) 4 Pulse los botones ▲ o ▼ para seleccionar una opción y pulse los botones ENTER. Para salir del modo WISELINK, pulse el botón W.LINK del mando a distancia.

Velocidad de secuencia

X Velocidad de secuencia:

Puede seleccionar la velocidad de la presentación. Puede seleccionar Rápida, Normal o Lenta.

Velocidad de secuencia

Config. música fondo Repetir música

Se selecciona para determinar si se desea reproducir un archivo MP3 durante la presentación. Puede establecer Música en Activado o en Desactivado.

Velocidad de secuencia

Config. música fondo

Configuración de la música de fondo:

Cuando se está realizando una presentación, se puede cambiar a

Configuración música de fondo para seleccionar un archivo de música y escucharlo. Seleccione un archivo MP3 como música de fondo.

Elija archivos para música de fondo.

Se selecciona para determinar si se desea repetir la reproducción de la música cuando se han reproducido todos los archivos MP3 de esta carpeta.

Velocidad de secuencia

Config. música fondo

Puede configurar el tiempo de espera necesario para que se ejecute el salvapantallas. El salvapantallas aparecerá si no se pulsa ningún botón durante 1, 5 o 10 minutos.

Velocidad de secuencia

Config. música fondo

Anynet+ es un sistema de red de AV que proporciona a los usuarios una sencilla interfaz AV mediante el control de los dispositivos de AV conectados a través del menú Anynet+ cuando se han conectado dispositivos de AV de Samsung Electronics.

Conexión de dispositivos Anynet+

El sistema Anynet+ sólo admite dispositivos de AV compatibles con Anynet+. Compruebe si el dispositivo de AV que va a conectar al televisor lleva la marca Anynet+. Para conectar directamente al televisor

TV Dispositivo Anynet+ 1 Dispositivo Anynet+ 2 Dispositivo Anynet+ 3

Conecte las tomas [HDMI

1], [HDMI 2] o [HDMI 3] del televisor y la toma HDMI OUT del dispositivo Anynet+ correspondiente mediante el cable HDMI.

Para conectar al sistema de cine en casa

TV Dispositivo Anynet+ 1

Dispositivo Anynet+ 2

Cable HDMI 1.3 Cine en casa

Dispositivo Anynet+ 3

Conecte las tomas [HDMI

1], [HDMI 2] o [HDMI 3] del televisor y la toma HDMI OUT del dispositivo Anynet+ correspondiente mediante el cable HDMI. Conecte la toma HDMI IN del sistema cine en casa y la toma HDMI OUT del dispositivo Anynet+ correspondiente mediante el cable HDMI.

➢ Conecte sólo un receptor. conectar un dispositivo Anynet+ mediante el cable HDMI. Algunos cables HDMI pueden no admitir

➢ Puede las funciones Anynet+. funciona cuando el dispositivo de AV que admite Anynet+ se encuentra en estado de espera o de ➢ Anynet+ encendido. ➢ Anynet+ admite hasta 8 dispositivos de AV en total.

Configuración de Anynet+

Parámetros para usar las funciones Anynet+. Uso de la función Anynet+ 1 Pulse el botón MENU para ver el menú. Pulse los botones ▲ o ▼ para seleccionar Entrada y pulse el botón ENTER. 2 Pulse el botón ENTER para seleccionar Fuentes. Pulse los botones ▲ o ▼ para seleccionar Anynet+ (HDMI-CEC) y, a continuación, pulse el botón ENTER. 3 Pulse los botones ▲ o ▼ para seleccionar Configuración y pulse el botón ENTER. 4 Pulse los botones ▲ o ▼ para seleccionar Anynet+ (HDMI-CEC) y, a continuación, pulse el botón ENTER. 5 Pulse los botones ▲ o ▼ para seleccionar Activado y, a continuación, pulse el botón ENTER. La función Anynet+ (HDMI-CEC) está activada. Si selecciona Desactivado, Anynet+ (HDMI-CEC) se desactiva. Cuando la función Anynet+ (HDMI-CEC) está desactivada, todas las operaciones relacionadas con Anynet+ se desactivan.

Apagado automático de un dispositivo Anynet+ cuando el televisor está apagado

Pulse los botones ▲ o ▼ para seleccionar Desact. auto.; a continuación pulse el botón ENTER.

Pulse los botones ▲ o ▼ para seleccionar Si y, a continuación, el botón ENTER. La función Desact. auto. se activa. Si selecciona No se cancela la función de apagado automático. Pulse el botón EXIT para salir. Para usar la función Anynet+, el valor Seleccionar dispositivo del mando a distancia debe ajustarse en TV. Si establece Desact. auto en Sí, los dispositivos externos conectados también se desactivan cuando se apaga el televisor. Sin embargo, si el dispositivo está grabando es posible que no se apague.

Configuración sencilla

1 Pulse el botón TOOLS del mando a distancia. 2 Pulse el botón ENTER para seleccionar Anynet+ (HDMI-CEC).

Ver TV Seleccionar dispositivo

Grabar Menú en dispositivo Funcionamiento del disp. Receptor

Desactivado Activado

Anynet+ (HDMI-CEC) Modo imagen : Estándar Modo de sonido : Personal Temp. de desc. : Desactivado SRS TS XT : Desactivado Ahorro energía : Desactivado Dual I-II : Mono Mover

Búsqueda y cambio de dispositivos Anynet+

Pulse el botón MENU para ver el menú.

TV P1 Pulse los botones ▲ o ▼ para seleccionar Entrada y pulse el botón Ver TV ENTER. DVDR1 Seleccionar dispositivo Pulse el botón ENTER para seleccionar Fuentes. DVDR2 DVD1 Grabar Pulse los botones ▲ o ▼ para seleccionar Anynet+ (HDMI-CEC) y, a DVD2 Menú en dispositivo continuación, pulse el botón ENTER. Pulse los botones ▲ o ▼ para seleccionar Select Device y pulse el botón Funcionamiento del disp. ENTER. Receptor :Des. Pulse los botones ▲ o ▼ para seleccionar el dispositivo que desee y pulse Configuración el botón ENTER. Mover Entrar Se cambia al dispositivo seleccionado. Volver Si no encuentra el dispositivo que desea, pulse los botones Configuración ▲ o ▼ para seleccionar Buscando conexiones y pulse el botón ENTER. Aparece el mensaje Configurando conexión Anynet+.... Cuando finaliza la : Activado Anynet+ (HDMI-CEC) búsqueda de dispositivos, los dispositivos conectados aparecen en el menú Apagado automático : Sí Anynet+. El cambio a los dispositivos seleccionados puede tardar unos 2 minutos. No Buscando conexiones se puede cancelar la operación de cambio de dispositivo mientras ésta se está efectuando. Mover Entrar Volver El tiempo necesario para la búsqueda de dispositivos depende de la cantidad de dispositivos conectados. Cuando finaliza la búsqueda de dispositivos, no se muestra el número de dispositivos encontrados. Aunque el televisor explora automáticamente los dispositivos cuando se enciende con el botón POWER, los dispositivos conectados cuando el televisor está encendido o en algunas circunstancias determinadas no aparecen en la lista de dispositivos. Por consiguiente, debe seleccionar el menú Buscar conexiones para buscar los dispositivos. Si ha seleccionado el modo de entrada externa pulsando el botón SOURCE, no podrá usar la función Anynet+. Asegúrese de cambiar al dispositivo Anynet+ mediante el botón TOOLS Español - 40

El menú Anynet+ cambia según el tipo y el estado de los dispositivos Anynet+ conectados al televisor. Menú Anynet+ Descripción Ver la televisión Cambia de Anynet+ al modo de emisión de TV. Seleccionar dispositivo Grabar Menú en el dispositivo Funcionamiento disp.

El televisor está conectado al dispositivo correspondiente.

Comienza una grabación. (Este menú sólo funciona con dispositivos que admiten grabación). Muestra el menú del dispositivo conectado. Ejemplo: Cuando hay un grabador de DVD conectado, aparece el menú de títulos del grabador de DVD. Muestra el menú de control de reproducción del dispositivo conectado. Ejemplo: Cuando hay un grabador de DVD conectado, aparece el menú de control de reproducción del grabador de DVD. La salida de sonido se efectúa a través del receptor. Permite ajustar el entorno de uso de Anynet+.

Botones del mando a distancia del televisor disponibles en el modo Anynet+

Estado de funcionamiento

Después de cambiar al dispositivo, cuando el menú de éste aparece en la pantalla.

Después de cambiar al dispositivo, mientras se reproduce un archivo

Botones numéricos ▲/▼/◄/►/ENTER Botones de colores Botón EXIT (Búsqueda atrás) (Búsqueda adelante) (Parar) / (Reproducir/Pausa)

Dispositivo con sintonizador incorporado

Después de cambiar al dispositivo, mientras se ve un

programa de TV Botones CH Dispositivo de audio

Cuando Receptor está activado

➢ La función Anynet+ sólo funciona cuando el mando a distancia está ajustado en TV. cuando la grabación es posible.

➢ El botón REC funciona sólo dispositivos Anynet+ no se pueden controlar con los botones del lateral del TV. Los dispositivos ➢ Los Anynet+ sólo se pueden controlar mediante el mando a distancia del televisor. mando a distancia del televisor puede no funcionar en determinadas circunstancias. En ese caso, ➢ Elvuelva a seleccionar el dispositivo Anynet+. Las funciones de Anynet+ no están operativas en los productos de otros fabricantes. ➢ ➢ En el modo Anynet+, los botones de colores puede que no funcionen correctamente. ➢ El funcionamiento de , puede variar según el dispositivo. Grabación El grabador permite efectuar una grabación de un programa de televisión. Pulse el botón REC. Comienza la grabación. (Sólo cuando está conectado el dispositivo de grabación Anynet+ activado.) El programa de TV actual se graba en el estado Ver TV. Si está viendo un vídeo desde otro dispositivo, se graba el vídeo de éste. Se puede grabar las transmisiones de la fuente seleccionando Grabar después de pulsar el botón TOOLS Antes de grabar, compruebe si la toma de antena está conectada correctamente al dispositivo de grabación. Para conectar la antena al dispositivo de grabación, consulte el manual del usuario del dispositivo.

Escucha a través de un receptor

Se puede escuchar sonido a través de un receptor en lugar de hacerlo mediante el altavoz del TV. 1 Pulse el botón MENU para ver el menú. TV P1 Pulse los botones ▲ o ▼ para seleccionar Entrada y pulse el botón ENTER. Ver TV 2 Pulse el botón ENTER para seleccionar Fuentes. Pulse los botones ▲ o ▼ para seleccionar Anynet+ (HDMI-CEC) y, a continuación, pulse Seleccionar dispositivo el botón ENTER. Grabar 3 Pulse los botones ▲ o ▼ para seleccionar Receiver y pulse el botón ENTER. Menú en dispositivo 4 Pulse los botones ▲ o ▼ para seleccionar Activado y, a continuación, pulse el botón Funcionamiento del disp. ENTER. Receptor :Act. Ahora podrá escuchar el sonido a través del receptor. Configuración 5 Pulse el botón EXIT para salir. Mover Entrar Cuando el receptor está establecido en Activado, es posible escuchar el sonido del TV a Salir través del receptor de 2 canales. Si el receptor es exclusicamente para el sistema de cine en casa (que sólo admite audio), puede que no aparezca en la lista de dispositivos. El receptor sólo funciona una vez se han conectado adecuadamente las tomas ópticas del TV y el receptor. En caso de que el contenido presente algún problema de copyright, es posible que no se escuche correctamente a través del receptor. Si hay una interrupción en la alimentación del televisor cuando la opción Receptor está configurada en Act. (por desconectar el cable de alimentación o por un fallo de corriente), puede que Altavoz de TV (TV Speaker) esté establecido como Desactivado al volver a encender el televisor. (Consulte la página 23.)

Compruebe estos puntos antes de solicitar servicio técnico

Síntoma Anynet+ no funciona.

Deseo iniciar Anynet+.

En la pantalla aparece el mensaje

Conectando a un dispositivo Anynet+... El dispositivo Anynet+ no funciona. El dispositivo conectado no se muestra.

El programa de televisión no se puede grabar.

El sonido del televisor no sale a través del receptor.

■ Compruebe si el dispositivo es un dispositivo Anynet+. El sistema Anynet+ sólo admite dispositivos Anynet+. ■ Conecte sólo un receptor. ■ Compruebe si el cable de alimentación de Anynet+ está debidamente conectado. ■ Compruebe las conexiones de los cables de Video/Audio/HDMI 1.3 del dispositivo Anynet+. ■ Compruebe si Anynet+ (HDMI-CEC) está establecido en Act. en el menú de configuración de Anynet+. ■ Compruebe si el mando a distancia del televisor está en modo TV. ■ Compruebe si es un mando a distancia exclusivo para Anynet+. ■ Anynet+ no funciona en algunas situaciones (búsqueda de canales) ■ Cuando se conecta o se desconecta el cable HDMI 1.3 se han de buscar de nuevo los dispositivos o reiniciar el televisor. ■ Compruebe si la función Anynet+ del dispositivo Anynet+ está activada. ■ Compruebe si el dispositivo Anynet+ está debidamente conectado al TV y si la opción Anynet+ (HDMI-CEC)) del menú Configuración está establecida en Activado. ■ Pulse el botón TV del mando a distancia del televisor para cambiar a TV. A continuación pulse el botón TOOLS para visualizar el menú Anynet+ y seleccionar el menú que desee. ■ Seleccione Ver TV en el menú Anynet+. ■ Pulse el botón SOURCE del mando a distancia del televisor y seleccione un dispositivo que no sea Anynet+. ■ Pulse CH, CH LIST, PRE-CH para cambiar al modo TV. (Tenga en cuenta que el botón de canal sólo funciona cuando no hay ningún dispositivo Anynet+ con sintonizador incorporado conectado.) ■ El mando a distancia no se puede utilizar cuando se está configurando Anynet+ o cambiando a un modo de visualización. ■ Utilice el mando a distancia cuando haya terminado la configuración de Anynet+ o el cambio al modo de visualización. ■ No se puede usar la función de reproducción mientras se efectúa una conexión Plug & Play. ■ Compruebe si el dispositivo admite las funciones Anynet+. ■ Compruebe si el cable HDMI 1.3 está debidamente conectado. ■ Compruebe si <Anynet+ (HDMI-CEC)> está establecido en <Act.> en el menú de configuración de Anynet+. ■ Vuelva a efectuar una búsqueda de dispositivos Anynet+. ■ Sólo puede conectar un dispositivo Anynet+ mediante el cable HDMI 1.3. Algunos cables HDMI pueden no admitir las funciones Anynet+. ■

Compruebe la conexión de la toma de antena del dispositivo de grabación.

Conecte el cable óptico entre el televisor y el receptor.

Función de teletexto (según el modelo)

La mayoría de los canales de televisión proporcionan servicios de información escrita mediante el teletexto. La página de índice de dicho servicio proporciona información sobre el uso de éste. Asimismo, se pueden seleccionar diversas opciones mediante el mando a distancia para ajustar el servicio a las necesidades del usuario. Para que la información del teletexto se visualice correctamente, la recepción del canal debe ser estable. En caso contrario, puede perderse información o algunas páginas pueden no visualizarse. 1 TV Sale del teletexto (según los modelos) 2 (almacenar) Se utiliza para guardar las páginas del teletexto. 3 (tamaño) Se utiliza para mostrar caracteres de doble tamaño en la parte superior de la pantalla. Si desea mostrarlos también en la parte inferior, vuelva a pulsar el botón. Púlselo de nuevo para volver a la presentación normal. 4 (mostrar) Se usa para mostrar el texto oculto (respuestas a juegos, por ejemplo). Púlselo de nuevo para volver a la presentación normal. 5 Botones de colores (rojo/verde/amarillo/azul) Si emisora utiliza el sistema FASTEXT, los distintos temas cubiertos en una página de teletexto se codificarán en color y podrá seleccionarlos pulsando los botones de color. Pulse el correspondiente al tema deseado. La página muestra otra información con código de color que se puede seleccionar de la misma forma. Pulse el botón del color correspondiente para ver la página anterior o la siguiente. 6 (activar teletexto/mezcla) Se utiliza para activar el modo de teletexto tras seleccionar el canal que proporciona el servicio. Pulse dos veces para superponer el teletexto a la pantalla de emisión actual. 7 (modo) Se utiliza para seleccionar el modo de teletexto (LIST/FLOF). Si lo pulsa en el modo LIST (lista), cambia al modo de guardar lista. En dicho modo se puede guardar la página de teletexto en la lista . mediante el botón (almacenar) 8 (página secundaria) Se utiliza para mostrar la página secundaria disponible. 9 (avanzar página) Se utiliza para mostrar la siguiente página de teletexto. 0 (retroceder página) Se utiliza para mostrar la página anterior de teletexto. ! (índice) Se utiliza para mostrar la página de índice (contenido) en cualquier momento durante la visualización de teletexto. @ (retener) Se utiliza para retener la presentación en una página determinada si ésta está enlazada con varias páginas secundarias que se muestran automáticamente. Para reanudar la presentación vuelva a pulsar el botón. # (cancelar) Se utiliza para visualizar la emisión cuando se busca una página. Puede cambiar páginas de teletexto pulsando los botones numéricos del mando a distancia.

Las páginas de teletexto se organizan en seis categorías:

A B C D E F Contenido

Número de página seleccionado. Identidad del canal. Número de página actual o indicaciones de la búsqueda. Fecha y hora. Texto. Información de estado. Información FASTEXT.

La información de teletexto se suele dividir en varias páginas

➢ que aparecen en secuencia y a las que se puede acceder:

Introduciendo el número de página.

Seleccionando un título de la lista. Seleccionando un encabezado de color (sistema FASTEXT).

➢ Pulse el botón TV para salir de la visualización de teletexto.

Especificaciones del equipo de montaje mural (VESA)

Instale el montaje mural en una pared sólida, perpendicular al suelo. Para colocarlo en otros materiales de construcción, póngase en contacto con el distribuidor más cercano. Si se instala en el techo o en una pared inclinada, puede caerse y causar graves lesiones personales.

ofrecen las dimensiones estándar para los equipos de montaje mural, como se muestra en la

➢ Se tabla anterior. adquirir el equipo de montaje mural, también se distribuye un manual de instalación detallado y ➢ Altodas las piezas necesarias para el montaje. use tornillos con un tamaño superior al estándar, ya que pueden causar daños en el interior del ➢ No televisor. montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud ➢ Para de éstos puede variar dependiendo de las especificaciones. use tornillos que no cumplan las especificaciones de tornillos estándar VESA ➢ No No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar la caída de

éste con riesgo de causar lesiones personales. Samsung no se hace responsable de este tipo de accidentes.

Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no es VESA o que no cumple las especificaciones, o si el cliente no sigue las instrucciones de instalación del producto. Nuestros modelos de 57” y 63” no son compatibles con las especificaciones VESA. Por ello, debe usar un equipo de montaje mural exclusivo para este modelo. No se deben superar los 15 grados de inclinación cuando se instala este televisor. No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una descarga eléctrica con riesgo de causar lesiones personales. Español - 45

Ajuste de montaje mural (se vende por separado)

Una vez instalado el montaje mural automático, la posición del televisor se puede ajustar fácilmente. Panel posterior

Montaje mural automático

Plug & Play Idioma Hora Efecto de lu Montaje mural Melodía Ocio Ahorro energía

: Modo enc. act. : Desactivado : Desactivado : Desactivado

1 Pulse los botones ▲, ▼, ◄ o ► en el mando a distancia.

➢ Se muestra la pantalla Ajuste del montaje mural. ➢ Si no se muestra la pantalla Ajuste del montaje mural cuando se hace clic en un botón de dirección mientras se está viendo la televisión, se puede usar el menú para mostrar la pantalla. • Pulse el botón MENU para ver el menú. Pulse los botones ▲ o ▼ para seleccionar Configuración, y, a continuación, pulse el botón ENTER. • Pulse los botones ▲ o ▼ para seleccionar Montaje mural y, a continuación, pulse el botón ENTER. Memorización de la posición

Ajuste la posición deseada mediante los botones ▲, ▼, ◄, ►.

➢ Si pulsa un botón de flecha sin que haya aparecido un OSD en la pantalla del televisor, aparece la pantalla de 1 2 3 Posición ajuste. INFO Central Ajustar Guardar ➢ Pulse el botón INFO para reiniciar. Pulse los botones ◄ o ► para seleccionar Sí, y, a continuación, pulse el botón ENTER. La posición se inicializa con la configuración predeterminada. Pulse el botón azul. Pulse los botones ▲ y ▼ para seleccionar un modo de guardar entre Posición 1, Posición 2 o Posición 3 en este orden para guardar la posición actual. Guardar ➢ Si no desea guardar la posición actual, pulse el botón RETURN. Seleccione modo para guardar. ➢ Cuando se selecciona un modo de guardar, no se Posición 1 pueden usar los botones de colores. Posición 2 Pulse el botón ENTER para guardar. Posición 3 ➢ Cuando se selecciona la Posición 1 se muestra el mensaje Posición actual guardada como Posición1. Entrar Ajustar Volver Pulse el botón ENTER. ➢ La posición guardada se muestra en la parte izquierda de la OSD.

Desplazamiento a la posición memorizada

Complete el paso 1 de Acceso al menú.

Pulse un botón de color (rojo, verde, amarillo) para mover el montaje mural a la posición guardada.

➢ Se puede mover el montaje mural a una de las tres posiciones preconfiguradas con los botones rojo, verde o amarillo.

➢ Si después de usar una posición preconfigurada se ajusta ésta, la visualización de la posición desaparece.

➢ Para la instalación, consulte el manual de instalación proporcionado con el equipo de montaje mural. ➢ Para la instalación del producto, así como la instalación y movimiento del montaje en la pared, consulte a una empresa especializada en instalaciones. ➢ La instalación manual se debe usar al colocar el equipo de montaje en una pared. Para colocarlo en otros materiales de construcción, póngase en contacto con el distribuidor más cercano. ➢ El montaje mural automático no está operativo con Anynet+ o WISELINK en funcionamiento. ➢ El modelo de 42 pulgadas no es compatible con el anterior modelo de montaje mural (WMN5090A).

Cómo montar la base del soporte (según el modelo)

Con los 6 tornillos de sujeción de la base del soporte y el monitor, fije firmemente éste a la base del soporte. (Es posible que el exterior del equipo sea diferente del que se muestra en la imagen.) Advertencia Antes de mover el televisor asegure firmemente el soporte, para evitar que se caiga y cause daños físicos. El televisor lo deben transportar dos o más personas. Nunca deje el televisor en el suelo ya que la pantalla puede sufrir daños. Mantenga siempre el televisor en su posición vertical.

Si va a instalar el televisor en la pared, fije la tapa (1) en la zona de conexión de la base del soporte con los dos tornillos para ocultar la ranura.

Solución de problemas

Antes de ponerse en contacto con el Servicio posventa de Samsung, realice las comprobaciones siguientes. Si no puede resolver el problema con las instrucciones que aparecen a continuación, anote el modelo y el número de serie del televisor y póngase en contacto con el distribuidor local. No hay imagen ni sonido ‹ Compruebe que el cable de alimentación esté conectado a la red eléctrica. ‹ Compruebe que esté pulsado el botón de encendido (apagar/encender) del panel frontal o pulse el botón POWER del mando a distancia. ‹ Compruebe los valores de contraste y brillo de la imagen. ‹ Compruebe el volumen. ‹ Compruebe que Altavoz de TV esté establecido en Desactivado. Hay imagen pero no sonido ‹ Compruebe el volumen. ‹ Compruebe si ha pulsado el botón de volumen MUTE del mando a distancia. No aparece ninguna imagen o está en blanco y negro ‹ Ajuste los valores del color. ‹ Compruebe que el sistema de emisión seleccionado sea correcto. Hay interferencias en el sonido o en la imagen ‹ Trate de identificar el aparato eléctrico que afecta al televisor y aléjelo. ‹ Enchufe el televisor en una toma eléctrica distinta. La imagen está borrosa o presenta niebla y el sonido está distorsionado ‹ Compruebe dirección, ubicación y conexiones de la antena. Con frecuencia, este tipo de interferencias se deben al uso de una antena interior. El mando a distancia no funciona correctamente ‹ Sustituya las pilas del mando a distancia. ‹ Limpie el borde superior del mando a distancia (ventana de transmisión). ‹ Compruebe que los polos “+” y “-” de las pilas estén correctamente colocados. ‹ Compruebe si las pilas están agotadas. La pantalla está en blanco y el indicador de encendido parpadea constantemente ‹ En el ordenador, compruebe los cables de señal y de alimentación. ‹ El televisor está usando su sistema de gestión de energía. ‹ Mueva el ratón del ordenador o pulse una tecla. ‹ En el equipo (STB, DVD, etc.) compruebe el cable de señal y el de alimentación. ‹ El televisor está usando su sistema de gestión de energía. ‹ Pulse el botón Source del mando a distancia o del panel. ‹ Encienda y apague el televisor. La imagen dañada aparece en la esquina de la pantalla. ‹ Si Sólo exploración está seleccionado en algún dispositivo externo, la imagen dañada puede aparecer en la esquina de la pantalla. Este síntoma se origina en los dispositivos externos, no en el televisor. Aparece el mensaje “Restablece todos los ajustes predeterminados de fábrica”. ‹ Aparece cuando el botón EXIT se mantiene pulsado durante unos momentos. La configuración del producto se restablece con los ajustes predeterminados de fábrica.

Las descripciones y características de este folleto se facilitan con fines informativos solamente y están sujetas a modificación sin previo aviso. Nombre del modelo

10 W + 10 W Salida de sonido

Dimensiones (An x Al x P) Cuerpo principal Con soporte

Cuerpo principal Con soporte Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad en almacenamiento

Este dispositivo es un aparato digital de la Clase B.

➢‹ ‹ El diseño y las especificaciones pueden cambiar sin previo aviso.

‹ Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.

Esta página se ha dejado en blanco expresamente

Eliminación correcta de este producto

(material eléctrico y electrónico de descarte)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y recíclelo correctamente para promover la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto no debe eliminarse mezclado con otros residuos comerciales.

Manual do utilizador

Núcleo de ferrite para S-Video

Cabos de componentes

Cabo de PC Cabo Scart

País Memor. auto. Memor. manual Gestor canais Ordenar Nome Sintonia fina LNA Mover

: Reino Unido Z Z Z Z Z Z Z

: Desligado Z Entrar

País Memor. auto. Memor. manual Gestor canais Ordenar Nome Sintonia fina LNA Mover

: Reino Unido Z Z Z Z Z Z Z Z

C6 C5 C8 C 11 C 22 C 26 C 36 C 52 C 24 Adicionar Mover Página

País Memor. auto. Memor. manual Gestor canais Ordenar Nome Sintonia fina

: Reino Unido Z Z Z Z Z Z Z Entrar

País Memor. auto. Memor. manua Gestor canais Ordenar Nome Sintonia fina

: Reino Unido Z Z Z Z Z Z Z Entrar

: Reino Unido Z Z Z Z Z Z Z

(N: Negativa / P: Positiva)

Entrada HDMI/DVI Modo

Velocidade de Slide Show: Normal

Música de Fundo : Desligado Config. música de fundo Listar

Config. música de fundo

Config. música de fundo

Def. Música de fundo

Seleccionar ficheiros para música de fundo.

Def. Música de fundo

Seleccionar ficheiros para música de fundo.

Procurar e Alternar entre dispositivos Anynet+

Dispositivo com sintonizador incorporado

Automatické vypnutie
