NÁVOD K OBSLUZE HADG9CS46BWIFI HAIER

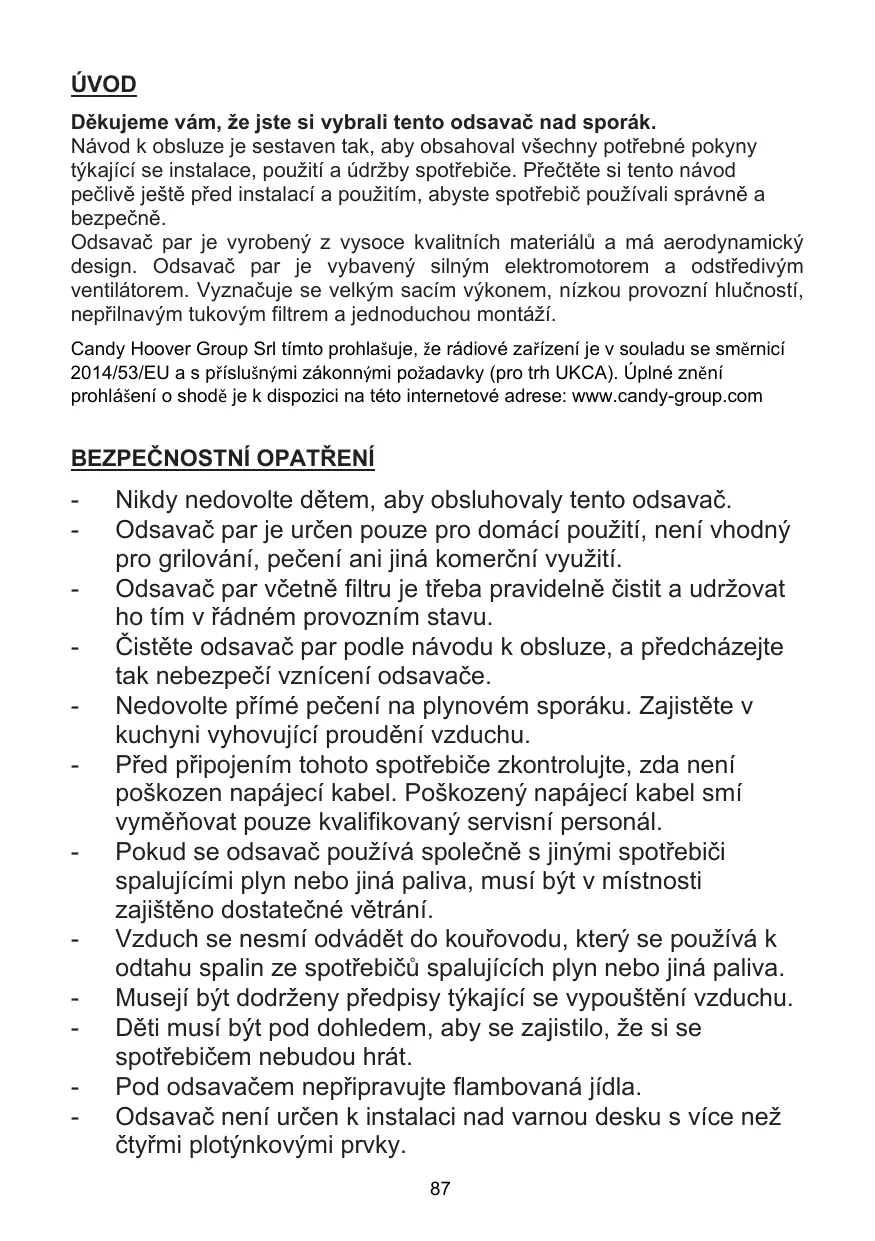

ÚVOD Děkujeme vám, že jste si vybrali tento odsavač nad sporák. Návod k obsluze je sestaven tak, aby obsahoval všechny potřebné pokyny týkající se instalace, použití a údržby spotřebiče. Přečtěte si tento návod pečlivě ještě před instalací a použitím, abyste spotřebič používali správně a bezpečně. Odsavač par je vyrobený z vysoce kvalitních materiálů a má aerodynamický design. Odsavač par je vybavený silným elektromotorem a odstředivým ventilátorem. Vyznačuje se velkým sacím výkonem, nízkou provozní hlučností, nepřilnavým tukovým filtrem a jednoduchou montáží. Candy Hoover Group Srl tímto prohlašuje, že rádiové zařízení je v Candy Hoover Group Srl tímto prohlašuje, že rádiové zařízení je v souladu se směrnicí souladu se směrnicí 2014/53/EU. 2014/53/EU a s příslušnými zákonnými požadavky (pro trh UKCA). Úplné znění Úplné znění EU prohlášení o shodě je k dispozici na tétointernetové prohlášení o shodě je k dispozici na této internetové adrese: www.candy-group.com adrese: www.candy-group.com

BEZPEČNOSTNÍ OPATŘENÍ

Nikdy nedovolte dětem, aby obsluhovaly tento odsavač. Odsavač par je určen pouze pro domácí použití, není vhodný pro grilování, pečení ani jiná komerční využití. Odsavač par včetně filtru je třeba pravidelně čistit a udržovat ho tím v řádném provozním stavu. Čistěte odsavač par podle návodu k obsluze, a předcházejte tak nebezpečí vznícení odsavače. Nedovolte přímé pečení na plynovém sporáku. Zajistěte v kuchyni vyhovující proudění vzduchu. Před připojením tohoto spotřebiče zkontrolujte, zda není poškozen napájecí kabel. Poškozený napájecí kabel smí vyměňovat pouze kvalifikovaný servisní personál. Pokud se odsavač používá společně s jinými spotřebiči spalujícími plyn nebo jiná paliva, musí být v místnosti zajištěno dostatečné větrání. Vzduch se nesmí odvádět do kouřovodu, který se používá k odtahu spalin ze spotřebičů spalujících plyn nebo jiná paliva. Musejí být dodrženy předpisy týkající se vypouštění vzduchu. Děti musí být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát. Pod odsavačem nepřipravujte flambovaná jídla. Odsavač není určen k instalaci nad varnou desku s více než čtyřmi plotýnkovými prvky. 87

Pokud se odsavač používá společně s jinými spotřebiči spalujícími plyn nebo jiná paliva, musí být v místnosti zajištěno dostatečné větrání (nevztahuje se na spotřebiče, které pouze vypouštějí vzduch zpět do místnosti). Podrobnosti o způsobu a frekvenci čištění. Pokud čištění není prováděno v souladu s pokyny, hrozí nebezpečí vzniku požáru. Pod odsavačem nepřipravujte flambovaná jídla. UPOZORNĚNÍ: Přístupné části se při použití s varnými spotřebiči mohou zahřát.

Nebezpečí úrazu elektrickým proudem

Tento odsavač zapojujte pouze do řádně uzemněné zásuvky. V případě pochybností požádejte o radu kvalifikovaného technika. Nedodržením těchto pokynů můžete způsobit úmrtí, požár nebo úraz elektrickým proudem.

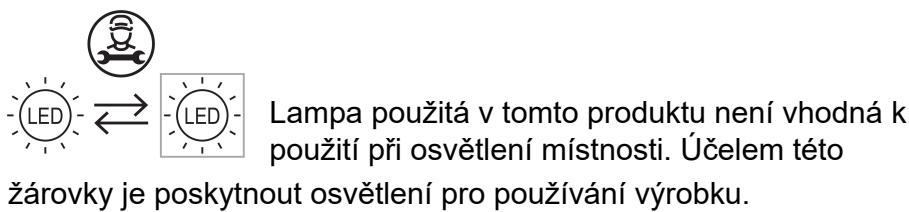

Lampa použitá v tomto produktu není vhodná k použití při osvětlení místnosti. Účelem této žárovky je poskytnout osvětlení pro používání výrobku.

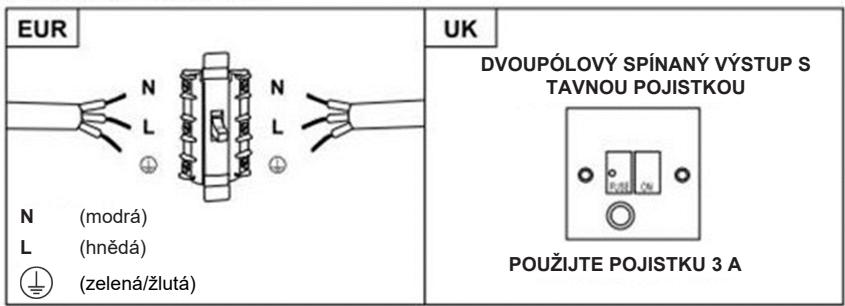

Elektrická instalace Veškerá instalace musí být provedena odborně způsobilou osobou nebo kvalifikovaným elektrikářem. Před připojením síťového napájení se ujistěte, že síťové napětí odpovídá napětí na typovém štítku. Přímé připojení Spotřebič musí být připojen přímo k síti pomocí vícepólového jističe s minimální mezerou 3 mm mezi kontakty. Instalační technik musí zajistit provedení správného elektrického připojení v souladu se schématem zapojení. Kabel nesmí být nikde ohnutý ani stlačený. Pravidelně kontrolujte zástrčku a napájecí kabel, zda nejsou poškozené. Pokud je napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo sestavou, která je k dispozici u výrobce nebo jeho servisního zástupce. VAROVÁNÍ: Jedná se o spotřebič třídy I a MUSÍ být uzemněn Tento spotřebič je dodáván se 3žilovým síťovým kabelem s následujícími barvami: hnědá = L nebo živý, modrá = N nebo neutrální, zelená a žlutá = E nebo uzemňovací

Pojistka musí být dimenzována na 3 A.

Seznam standardního instalačního příslušenství

Spodní komín (500 mm)

Horní komín (500 mm)

Držák horního komínu

Držák spodního komínu

Ø8 hmoždinky Ø8×Ø6 bílá barva

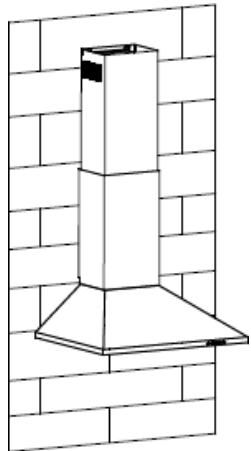

INSTALACE (montáž na zeď) Pokud máte vývod ven, můžete odsavač par připojit podle níže uvedeného obrázku pomocí odtahového potrubí (smaltové, hliníkové, nehořlavé ohebné potrubí s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte ho ze zásuvky.

2. Odsavač par funguje nejlépe, pokud je umístěn ve vzdálenosti 65~75 cm nad varnou plochou.

INSTALACE ODSAVAČE Umístěte odsavač do požadované výšky s ohledem na minimální výšku nad varnou deskou. Označte umístění nástěnné konzoly. (Umístěte otvory 700 až 800 mm nad pracovní desku). Sejměte odsavač a umístěte nástěnnou konzolu tak, aby odpovídala umístění otvorů na zdi. Vyvrtejte 3 otvory do zdi pro vložení příslušného upevňovacího systému (šroub ST4 x 30 mm).

Zavěste odsavač do drážek nástěnné konzoly.

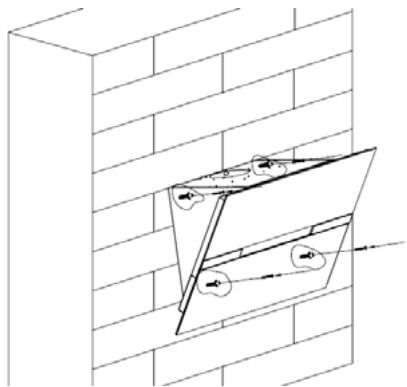

INSTALACE ODSAVAČE Jakmile je odsavač na místě, vyhledejte umístění 4 dalších šroubů pro montáž na zeď, jak je znázorněno na následujícím schématu. Sejměte odsavač, abyste mohli udělat otvory do zdi, a namontujte hmoždinky. Tělo odsavače zajistěte 4 šrouby o průměru 4 mm pomocí hmoždinek vhodných pro vaši zeď.

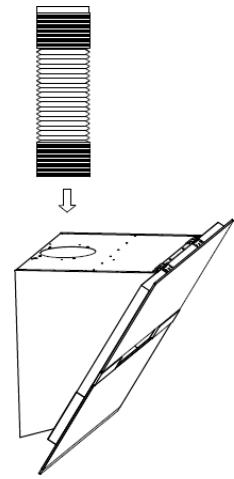

Je-li vybrán režim odsávání, umístěte potrubí odtahu vzduchu na vývod vzduchu, jak je znázorněno na obrázku.

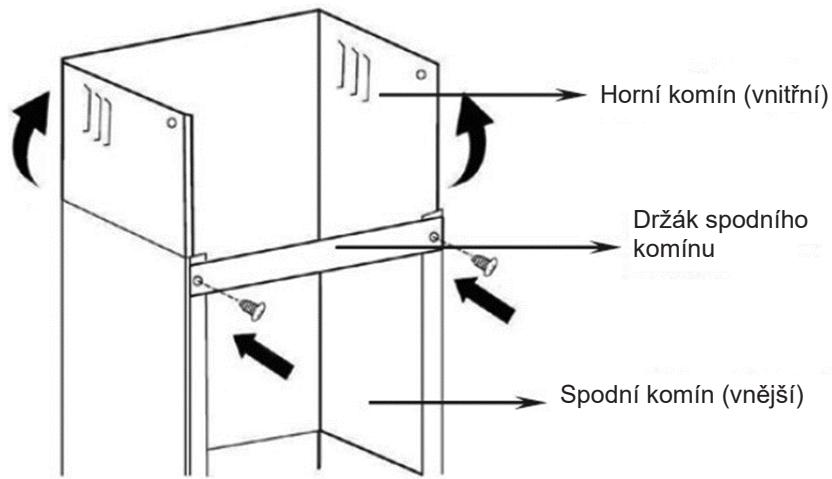

INSTALACE ODSAVAČE Připevněte podpěru spodního komínu ke spodnímu komínu, jak je znázorněno na obrázku. Použijte 2 šrouby ST4 x 8 mm. (Šrouby příliš neutahujte, ujistěte se, že horní komín lze snadno zasunout do spodního komínu) Vložte horní komín do spodního komínu.

Horní komín (vnitřní)

Držák spodního komínu

Spodní komín (vnější)

Umístěte spodní komín do spotřebiče, poté označte otvory na zdi.

Demontujte spodní komín, poté vyvrtejte otvory do zdi: otvor pro průměr šroubu Ø 8 mm. Použijte hmoždinky vhodné pro vaši zeď.

INSTALACE ODSAVAČE Nasaďte spodní komín, poté ho přišroubujte ke zdi pomocí 2 šroubů o průměru Ø 8 mm.

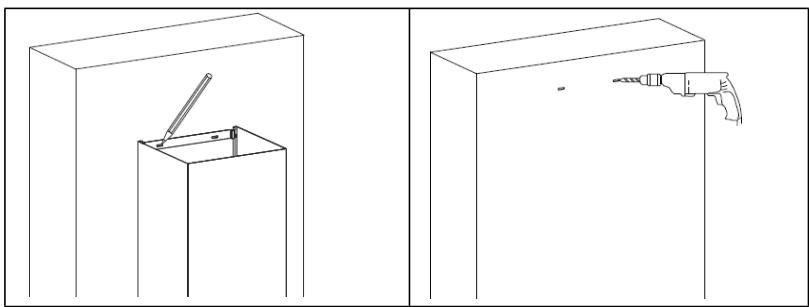

Poté vytáhněte horní komín nahoru do požadované výšky. Označte umístění montážních otvorů podpěry horního komínu.

Spusťte horní komín a poté vyvrtejte otvory do zdi. Vložte hmoždinky vhodné pro vaši zeď.

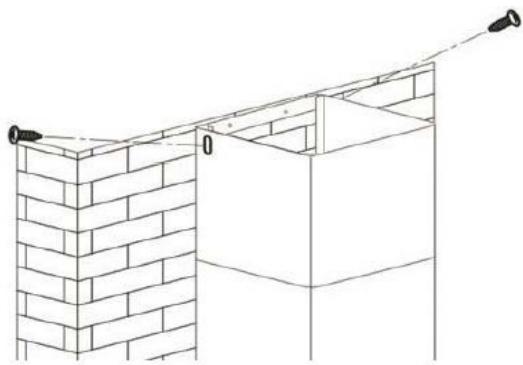

INSTALACE ODSAVAČE Upevněte nástěnnou konzolu horního komínu ke zdi pomocí zvolených hmoždinek (doporučujeme šrouby 8 mm).

Znovu sestavte horní komín a připevněte ho k nástěnné konzole pomocí 2 šroubů ST4 x 8 mm.

Upevněte spodní komín k výstupkům kuchyňského odsavače pomocí 2 šroubů ST4 x 8 mm.

Seznam standardního instalačního příslušenství Spec.

Ø 8 hmoždinky Ø 8×Ø 6 bílá barva

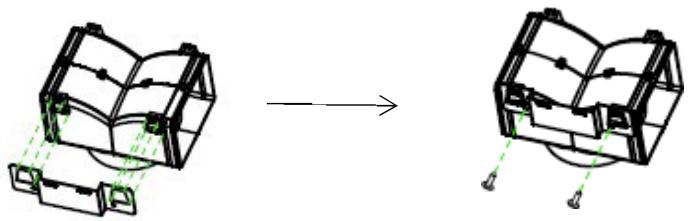

INSTALACE (DEFLEKTOR VZDUCHU PRO TVAR T, ZAKŘIVENÉ SKLO, MODELY S PLOCHÝM SKLEM) Deflektor vzduchu je uveden jako součást dodávky, nikoli volitelný. 1. Připevněte konzolu k plastovému vývodu ve tvaru T pomocí 2 ks dodaných šroubů ST3,5 x 12 mm, jak je znázorněno níže:

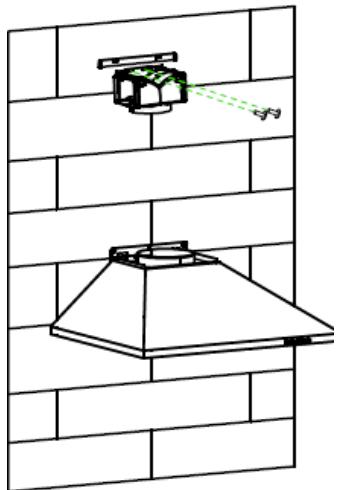

2. Vyvrtejte do zdi 2 otvory pro umístění hmoždinek, poté přišroubujte a utáhněte konzolu na zeď pomocí 2 ks dodaných šroubů ST4 x 30 mm.

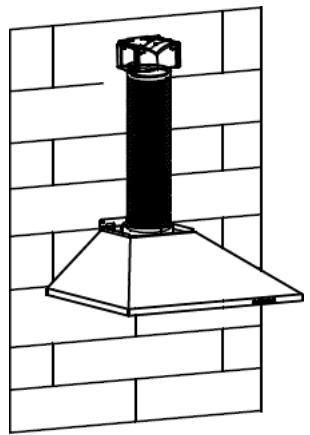

3. Připojte odtahové potrubí k vývodu vzduchu z odsavače par, jak je znázorněno níže:

4. Namontujte komín na jednotku a upevněte ho.

o “Vezměte prosím na vědomí: Plastový vývod ve tvaru T a klapky ve tvaru V nelze používat současně. Můžete je používat dvěma způsoby: 1) Přidejte klapku ve tvaru V na stávající vývod; 2) Použijte plastový vývod ve tvaru T, nepřidávejte klapku ve tvaru V. o “Poznámka: S výrobkem je jako příslušenství dodávána klapka ve tvaru V. Toto příslušenství není pro instalaci, provoz a používání výrobku povinné.

INSTALACE (ODVĚTRÁVÁNÍ DOVNITŘ) Pokud nemáte větrací otvor směrem ven, odtahové potrubí není nutné a instalace bude podobná jako na obrázku v části „INSTALACE (ODVĚTRÁVÁNÍ VEN)“.

K zachycení pachů lze použít filtr s aktivním uhlím. Při instalaci filtru s aktivním uhlím je třeba nejprve odmontovat tukový filtr. Stiskněte pojistku a stáhněte ho směrem dolů.

Vložte filtr s aktivním uhlím do odsavače a otočte jím ve směru hodinových ručiček. Stejný postup opakujte na druhé straně.

POZNÁMKA: o Ujistěte se, že je filtr pevně zajištěný. V opačném případě by se mohl uvolnit a představovat nebezpečí. o Když je osazen filtr s aktivním uhlím, sací výkon se sníží.

POPIS SOUČÁSTÍ KONFIGURACE 1

PROVOZ Tlačítko nízké rychlosti Používá se na odvětrávání do kuchyně. Je vhodný pro dušení pokrmů a vaření, při kterém nevzniká velké množství páry. Tlačítko střední rychlosti Rychlost proudění vzduchu je ideální pro odvětrávání při standardním vaření. Tlačítko vysoké rychlosti Při vysoké hustotě kouře nebo páry stiskněte tlačítko vysoké rychlosti, které zajistí vysokou účinnost odvětrávání.

Boost 1 (rychlost 4)

Stiskněte tlačítko rychlosti b 1, rozsvítí se podsvícení tlačítka rychlosti B a odsavač par bude pracovat v intenzivním režimu.

Boost 2 (rychlost 5)

Stiskněte tlačítko rychlosti b 2, rozsvítí se podsvícení tlačítka rychlosti B+ a odsavač par bude pracovat v intenzivním režimu. Osvětlení Krátké stisknutí pro zapnutí a vypnutí osvětlení Rychlý časovač: Dlouhé stisknutí tlačítka osvětlení po dobu 3 sekund, tlačítka otáček ventilátoru budou blikat a probíhá odpočet 5 minut, po 5 minutách se motor a osvětlení automaticky vypnou a bzučák třikrát zazní.

Dlouhé stisknutí ikony Wi-Fi a přechod do režimu připojení: podsvícení ikony Wi-Fi stále bliká a indikuje, že probíhá připojení, podsvícení ikony Wi-Fi svítí a indikuje, že připojení je navázáno, to stejné platí pro pohotovostní režim; opětovné dlouhé stisknutí ikony Wi-Fi ukončí připojení.

POHOTOVOSTNÍ REŽIM Po zapojení vše svítí, systém je v POHOTOVOSTNÍM REŽIMU. Tlačítko nízké rychlosti Používá se na odvětrávání do kuchyně. Je vhodný pro dušení pokrmů a vaření, při kterém nevzniká velké množství páry. Tlačítko střední rychlosti Rychlost proudění vzduchu je ideální pro odvětrávání při standardním vaření. Tlačítko vysoké rychlosti Při vysoké hustotě kouře nebo páry stiskněte tlačítko vysoké rychlosti, které zajistí vysokou účinnost odvětrávání. Funkce posilovače Tento odsavač je vybavený funkcí zvýšení otáček na maximum. Chceteli aktivovat posilovač, stiskněte na rychlost 4, zadejte nejvyšší rychlost, když je odsavač v provozu, a rychlost se zvýší na dobu 5 minut, než se opět zpomalí. Osvětlení Krátké stisknutí pro zapnutí a vypnutí osvětlení Rychlý časovač: Dlouhé stisknutí tlačítka osvětlení po dobu 3 sekund, tlačítka otáček ventilátoru budou blikat a probíhá odpočet 5 minut, po 5 minutách se motor a osvětlení automaticky vypnou a bzučák třikrát zazní. Připojení Wi-Fi Dlouhé stisknutí ikony Wi-Fi a přechod do režimu připojení: podsvícení ikony Wi-Fi stále bliká a indikuje, že probíhá připojení, podsvícení ikony Wi-Fi svítí a indikuje, že připojení je navázáno, to stejné platí pro pohotovostní režim; opětovné dlouhé stisknutí ikony Wi-Fi ukončí připojení.

Stáhněte si aplikaci hOn Nejprve je třeba, abyste si stáhli aplikaci hOn a nainstalovali ji do svého přenosného zařízení. Poté zaregistruje svůj odsavač.

POZNÁMKA REGISTRACE ODSAVAČE HAIER Jediným účelem obrázku je představení odsavače. Nemusí být zcela vypovídající.

1 – Držte stisknuté tlačítko Wi-Fi, dokud ikona nezačne blikat. Po dokončení párování se ikona Wi-Fi rozsvítí.

ÚDRŽBA Před čištěním vypněte odsavač a vytáhněte zástrčku. I. Pravidelné čištění Používejte měkký hadřík navlhčený vlažnou vodou s jemným saponátem nebo čisticím prostředkem pro domácnosti. Nikdy nepoužívejte k čištění spotřebiče kovové drátěnky, chemický či abrazivní prostředek nebo tuhý kartáček. II. Měsíční čištění tukového filtru ZÁSADNÍ: Vyčištění filtru jednou za měsíc může zabránit nebezpečí požáru. Filtr zachycuje tuk, kouř a prach… takže filtr přímo ovlivňuje účinnost odsavače par. Pokud ho nevyčistíte, budou zbytky tuku (potenciálně hořlavé) filtr zanášet. Vyčistěte ho čisticím prostředkem pro domácnosti. III. Roční čištění filtru s aktivním uhlím Platí POUZE pro jednotku, která je instalovaná jako recirkulační jednotka (bez odvětrávání ven). Tento filtr zachycuje pachy a musí být vyměňován alespoň jednou ročně v závislosti na tom, jak často se odsavač par používá. IV. Výměna žárovky Vyšroubujte šrouby a sejměte krycí sklo. Najděte žárovku, kterou je třeba vyměnit. Najdete ji v osvětlovacím tělese uvnitř odkryté části krytu odsavače.

Odpojte svorkovnici osvětlení a vytáhněte objímky žárovek včetně vodičů z odsavače. Důležité: Žárovky nelze měnit jednotlivě, bude nutné opatřit si žárovky, objímky žárovek a vodiče jako jeden celek. (LED žárovka: MAX 1,5 W) Namontujte náhradní žárovky, objímky žárovek a vodiče na místa původních dílů. Poté znovu zapojte svorkovnici osvětlení. Znovu nasaďte sklo odsavače a upevněte skleněné šrouby. Ujistěte se, že šrouby jsou zcela utaženy.

ŘEŠENÍ PROBLÉMŮ Porucha Osvětlení zapnuté, ale ventilátor nefunguje. Osvětlení ani ventilátor nefungují.

Příčina Lopatka ventilátoru je vzpříčená. Motor je poškozený.

Řešení Vypněte jednotku a nechte ji opravit výhradně kvalifikovaným servisním personálem.

Halogenová žárovka je spálená. Volný napájecí kabel.

Vyměňte žárovku za stejný typ.

Závažné vibrace odsavače.

Lopatka ventilátoru je poškozená. Motor ventilátoru není řádně upevněný.

Sací výkon je nízký.

Odsavač není správně zavěšený na konzole. Příliš velká vzdálenost mezi odsavačem a varnou plochou.

Zastrčte ho znovu do síťové zásuvky. Vypněte jednotku a nechte ji opravit výhradně kvalifikovaným servisním personálem. Vypněte jednotku a nechte ji opravit výhradně kvalifikovaným servisním personálem. Sundejte odsavač a zkontrolujte správné umístění konzoly. Nastavte vzdálenost na 65–75 cm.

Frekvenční pásmo(-a) [MHz]

Maximální výkon [mW]

100 mW Informace o produktu pro zařízení v síti Spotřeba elektrické energie výrobku v pohotovostním režimu při připojení k síti, pokud jsou všechny porty kabelové sítě připojeny a všechny porty bezdrátové sítě jsou aktivovány:

2W Jak aktivovat port bezdrátové sítě:

Pokud byl odsavač zaregistrován pomocí APLIKACE, aktivujete port bezdrátové sítě zapnutím odsavače.

Jak deaktivovat port bezdrátové sítě:

Pokud byl odsavač zaregistrován pomocí APLIKACE, deaktivujete port bezdrátové sítě vypnutím odsavače. Pokud nebyl odsavač zaregistrován pomocí APLIKACE, bude port bezdrátové sítě deaktivován i při zapnutém odsavači.

ZÁKAZNICKÁ ASISTENČNÍ SLUŽBA Pokud nemůžete zjistit příčinu provozní anomálie, vypněte spotřebič a obraťte se na asistenční službu. SÉRIOVÉ ČÍSLO PRODUKTU. Kde ho najdu? Je důležité, abyste asistenční službě podali informaci o kódu vašeho výrobku a jeho sériovém čísle (16místném kódu, který začíná číslem 3); ten naleznete na záručním listu nebo na štítku s údaji umístěném na spotřebiči. Pomůže to vyhnout se zbytečným cestám techniků, čímž (což je nejdůležitější) ušetříte za související poplatky za přivolání. Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ). OEEZ obsahuje jak znečišťující látky (které mohou mít negativní dopady na životní prostředí), tak základní složky (které lze znovu použít). Je nutné provést speciální zpracování OEEZ, aby se odstranily a správně zlikvidovaly všechny znečišťující látky a obnovily a zrecyklovaly všechny materiály. Jednotlivci mohou hrát důležitou roli při zajišťování toho, aby se spotřebič podléhající OEEZ nestal zátěží pro životní prostředí. Je nezbytné dodržovat několik základních pravidel: Spotřebič podléhající OEEZ se nesmí likvidovat jako domovní odpad; Spotřebič podléhající OEEZ se musí předat na příslušné sběrné místo pod správou obce nebo autorizovaných společností. V mnoha zemích může být v případě velkých spotřebičů podléhajících OEEZ k dispozici domovní sběr. V mnoha zemích, když si zakoupíte nový spotřebič, můžete starý spotřebič vrátit prodejci, který ho musí přijmout zdarma na základě výměny kus za kus, pokud je zařízení stejného typu a má stejné funkce jako dodané zařízení.
