GİRİŞ Bu davlumbazı seçtiğiniz için teşekkür ederiz. Bu kullanım kılavuzu, size cihazın kurulumu, kullanımı ve bakımı ile ilgili tüm gerekli talimatları sağlamak için tasarlanmıştır. Üniteyi doğru ve güvenli bir şekilde çalıştırmak için lütfen kurulum ve kullanımdan önce bu kullanım kılavuzunu dikkatlice okuyun. Davlumbaz yüksek kaliteli malzemelerden üretilmiştir ve modern bir tasarıma sahiptir. Büyük güçlü elektrik motoru ve santrifüj fan ile donatılmış olmanın yanı sıra, güçlü emiş gücü, düşük ses ile çalışma, yapışmaz yağ filtresi ve kolay montaj olanağı sunar. Candy Hoover Group Srl, işbu belgeyle, radyo ekipmanının 2014/53/EU Yönergesi ve ilgili Yasal Gereklilikler (UKCA pazarı için) ile uyumlu olduğunu beyan eder. Uygunluk beyanının tam metnine aşağıdaki internet adresinden ulaşılabilir: www.candy-group.com

GÜVENLİK ÖNLEMİ  Çocukların makineyi kullanmasına kesinlikle izin vermeyin.  Davlumbaz sadece evde kullanım içindir, mangal ve et restoranları ve diğer ticari amaçlar için uygun değildir.  Davlumbaz ve filtresi, iyi çalışır durumda kalması için düzenli olarak temizlenmelidir.  Davlumbazı kullanım kılavuzuna göre temizleyin ve cihazı yanma tehlikesine karşı koruyun.  Gazlı ocakta fırın işlerinin yapılmasını önleyin. Lütfen mutfağın ısı yayılımının iyi olmasını sağlayın.  Bu cihazı bağlamadan önce güç kaynağı kablosunun hasarlı olup olmadığını kontrol edin. Hasarlı bir besleme kablosu yalnızca kalifiye servis personeli tarafından değiştirilmelidir.  Davlumbaz, gaz veya diğer yakıtları kullanan cihazlarla aynı anda kullanıldığında, odadaki havalandırma yeterli olmalıdır;  Hava, gaz ya da başka yakıtlar kullanan cihazlardan çıkan dumanı boşaltmak için kullanılan bir baca borusuna tahliye edilmemelidir.  Hava tahliyesine ilişkin düzenlemelere uyulmalıdır.

Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır. Davlumbazın altında yemekleri alevlendirerek pişirmeyin. Davlumbaz, dörtten fazla ocak elemanı bulunan bir ocak üzerine kurulmak üzere tasarlanmamıştır

Davlumbaz, gaz veya diğer yakıtları yakan cihazlarla aynı anda kullanıldığında, odadaki havalandırma yeterli olmalıdır (sadece havayı odaya geri veren cihazlar için geçerli değildir);

temizleme yöntemi ve sıklığı ile ilgili ayrıntılar. talimatlara uygun temizlik yapılmazsa yangın riski mevcuttur; davlumbazın altında aleve neden olmayın; DİKKAT: Erişilebilir parçalar, pişirme cihazlarıyla birlikte kullanıldıklarında ısınabilir.

Elektrik Çarpması Tehlikesi  Bu üniteyi yalnızca uygun şekilde topraklanmış bir prize takın. Şüpheniz varsa, uygun vasıflara sahip bir mühendisten tavsiye alın.  Bu talimatlara uyulmaması ölüme, yangına veya elektrik çarpmasına neden olabilir.

Bu üründe kullanılan lamba bir odanın aydınlatılmasında kullanıma uygun değildir. Bu lambanın amacı, ürünün kullanımı için aydınlatma sağlamaktır.

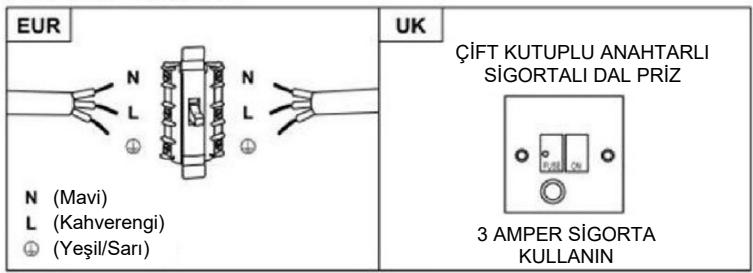

Elektrik Tesisatı Tüm kurulum, yetkili bir kişi veya kalifiye bir elektrikçi tarafından yapılmalıdır. Şebeke beslemesini bağlamadan önce, şebeke geriliminin anma değeri plakasındaki gerilimle aynı olduğundan emin olun. Doğrudan Bağlantı Cihaz, kontaklar arasında minimum 3 mm açıklığa sahip çok kutuplu bir devre kesici kullanılarak doğrudan şebekeye bağlanmalıdır. Montajı yapan kişi, doğru elektrik bağlantısının yapıldığından ve bağlantı şemasına uygun olduğundan emin olmalıdır. Kablo bükülmemeli veya sıkıştırılmamalıdır. Elektrik fişini ve elektrik kablosunu hasara karşı düzenli olarak kontrol edin. Besleme kablosu hasarlıysa, üretici veya servis acentesinden temin edilebilen özel bir kablo veya tertibat ile değiştirilmelidir. UYARI: Bu bir Sınıf I tipi cihazdır ve TOPRAKLANMALIDIR, bu cihaz aşağıdaki renklere sahip 3 damarlı bir şebeke kablosu ile birlikte verilmektedir: Kahverengi = L veya Yüklü Mavi = N veya Nötr Yeşil ve Sarı = E veya Topraklama ÇİFT KUTUPLU ANAHTARLI SİGORTALI DAL PRİZ

(Mavi) (Kahverengi) (Yeşil/Sarı)

3 AMPER SİGORTA KULLANIN Sigorta 3 Amper değerinde olmalıdır.

Standart Kurulum Aksesuarları Listesi

TEKNİK ÖZELLİKLER Teknik Özellik

Dışarıya bir çıkışınız varsa davlumbazınız bir çekme hava kanalı (iç çapı 150 mm olan emaye, alüminyum, alev almaz esnek boru) vasıtasıyla aşağıdaki resimdeki gibi bağlanabilir

Kurulumdan önce üniteyi kapatın ve fişini prizden çekin.

Davlumbaz, en iyi etki için pişirme düzleminin 65~75 cm yukarısına yerleştirilmelidir.

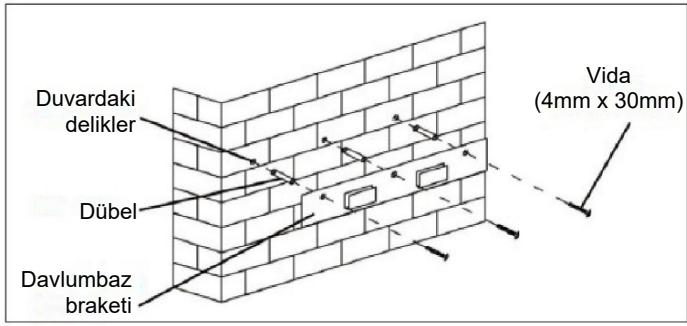

DAVLUMBAZIN TAKILMASI Davlumbazı, ocağın üzerinde minimum yüksekliği gözeterek istediğiniz yükseklikte konumlandırın. Duvar braketinin yerini işaretleyin. (Delikleri tezgahın 700 ve 800 mm yukarısına yerleştirin) Davlumbazı çıkarın ve duvardaki deliklerin yerlerini işaretlemek için duvar braketini yerleştirin. Uygun sabitleme sistemini yerleştirmek için duvara 3 delik açın (vida ST4x30mm).

Davlumbazı duvar braketinin çentiklerine asın.

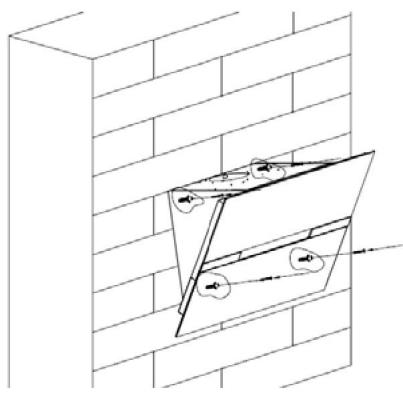

DAVLUMBAZIN TAKILMASI Davlumbaz yerine oturduğunda, aşağıdaki şemada gösterildiği gibi 4 ilave duvara montaj vidasının yerini belirleyin. Duvarı delmek için davlumbazı çıkarın ve dübelleri takın. Davlumbaz gövdesini duvarınıza uygun dübeller kullanarak 4 mm çapında 4 adet vida ile sabitleyin.

Tahliye modu seçilirse, tahliye hava kanalını gösterildiği gibi hava çıkışına yerleştirin.

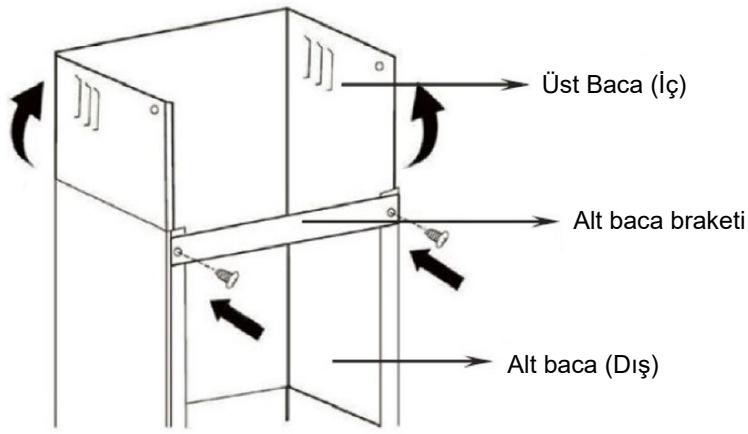

DAVLUMBAZIN TAKILMASI Alt baca desteğini gösterildiği gibi alt bacaya takın. 2 vida ST4x8mm kullanın. (Vidaları fazla sıkmayın, üst bacanın alt bacanın içerisine kolayca kayabileceğinden emin olun) Üst bacayı alt bacaya yerleştirin.

Alt bacayı cihaza yerleştirin, sonra duvardaki delikleri işaretleyin.

Alt bacayı çıkarın, ardından duvara delikler açın: Ø8 mm vida çapı için delik Duvarınıza uygun dübelleri kullanın

DAVLUMBAZIN TAKILMASI Alt bacayı monte edin, ardından Ø8 mm çapında 2 vida ile duvara vidalayın.

Ardından üst bacayı yukarıya doğru istediğiniz yüksekliğe çekin. Üst baca desteğinin montaj deliklerinin yerlerini işaretleyin.

Üst bacayı indirin ve sonra duvara delikler açın. Duvarınıza uygun dübelleri yerleştirin

DAVLUMBAZIN TAKILMASI

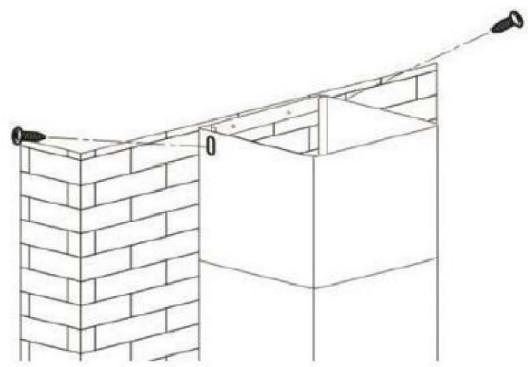

Üst baca duvar braketini seçilen dübellerle (8 mm vida önerilir) duvara sabitleyin.

Üst bacayı tekrar monte edin ve 2 adet ST4x8mm vida ile duvar braketine sabitleyin.

vis Alt bacayı davlumbaz pabuçlarına 2 adet ST4x8mm vida ile sabitleyiniz.

Standart Kurulum Aksesuarları Listesi Teknik Özellik

MONTAJ (T-SHAP, KAVİSLİ CAM, DÜZ CAM MODELLERİ İÇİN HAVA DEFLEKTÖRÜ): Hava deflektörü isteğe bağlı değil, birlikte verilen olarak belirtilmiştir. 1.

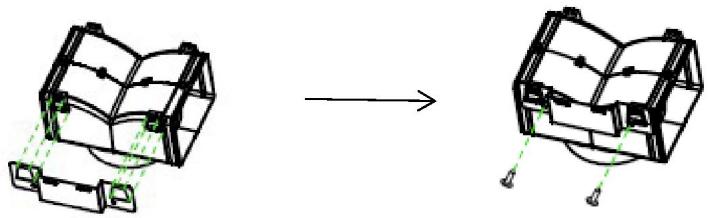

Braketi, aşağıda gösterildiği gibi sağlanan 2 adet ST3,5x12mm vida ile T şeklindeki plastik çıkışa sabitleyin.

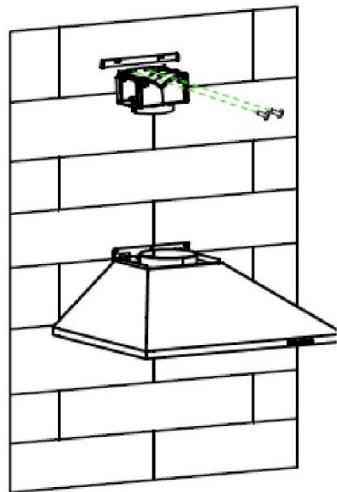

Dübelleri yerleştirmek için duvara 2 delik açın, sonra braketi verilen 2 adet ST4x30mm vidayla duvara vidalayın ve sıkın.

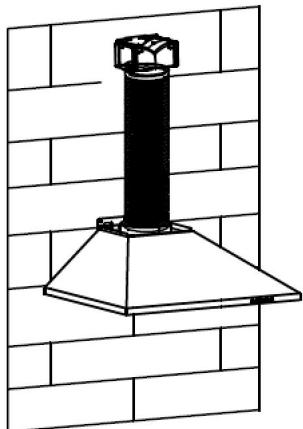

Tahliye borusunu aşağıda gösterildiği gibi davlumbazın hava çıkışına takın:

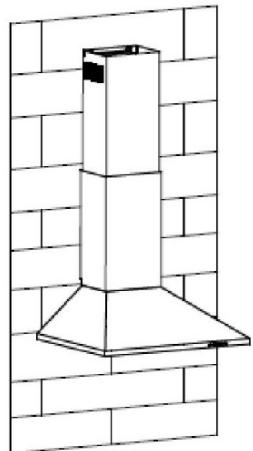

Bacayı üniteye takın ve sabitleyin.

o “Lütfen dikkat: T şeklindeki plastik çıkış ve v kanatçıklar aynı anda kullanılamaz Bunları iki şekilde kullanabilirsiniz: 1) Mevcut çıkışa v-kanatçığı ekleyin; 2) T şeklinde plastik çıkış kullanın, v-kanatçığı eklemeyin.” o “Not: Ürün v-kanatçık aksesuarı ile birlikte verilmektedir. Bu aksesuar ürünün kurulumu, çalıştırılması ve kullanımı için zorunlu değildir.”

KURULUM (İÇ HAVALANDIRMA) Dışarı bir çıkışınız yoksa, tahliye borusu gerekli değildir ve kurulum “KURULUM (DIŞ HAVALANDIRMA)” bölümünde gösterilene benzer.

Kokuları hapsetmek için aktif karbon filtre kullanılabilir. Aktif karbon filtreyi takmak için önce yağ filtresinin sökülmesi gerekir. Kilidi bastırın ve aşağı doğru çekin.

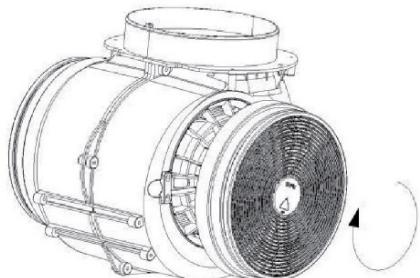

Aktif karbon filtreyi üniteye takın ve saat yönünde çevirin. Diğer tarafta da aynısını tekrarlayın.

KAPATIN NOT: o Filtrenin güvenli bir şekilde kilitlendiğinden emin olun. Aksi takdirde gevşer ve tehlikeli hale gelir. o Aktif karbon filtre takıldığında emiş gücü düşecektir

PARÇALARIN TANITIMI KONFİGÜRASYON 1 ÇALIŞTIRMA Düşük Hız düğmesi Mutfakta Havalandırma için kullanılır. Fazla buhar yapmayan haşlama ve pişirme işlemleri için uygundur. Orta Hız düğmesi Hava akış hızı, standart pişirme işleminde havalandırma için idealdir. Yüksek Hız düğmesi Yüksek yoğunlukta duman veya buhar oluştuğunda, yüksek etkili havalandırma için yüksek hız düğmesine basın.

Hız b düğmesine 1 basın, hız B düğmesinin arkadan aydınlatması açık ve davlumbaz boost modunda çalışıyor;

Hız b düğmesine 2 basın, hız B + düğmesinin arkadan aydınlatması açık ve davlumbaz boost modunda çalışıyor; Işık Aydınlatmayı açıp kapatmak için kısa süreyle basın Hızlı zamanlayıcı: Işık düğmesini 3 saniye basılı tutun, fan hızı düğmeleri yanıp sönecek ve 5 dakikaya geri sayım yapacaktır, 5 dakika sonra motor ve ışık üç uyarı sesiyle otomatik olarak kapatılacaktır.

WiFi simgesine uzun basın ve bağlantı moduna girer: WiFi simgesinin arka ışığı bağlantı kurulmaya çalışıldığını göstermek için sürekli yanıp söner, bağlantı kurulduğunu göstermek için WiFi simgesinin arka ışığı sürekli yanmaya başlar, aynısı bekleme modu için de geçerlidir, WiFi simgesine tekrar uzun basın, bağlantı durdurulacaktır.

BEKLEME MODU. Fişi taktıktan sonra, tüm aydınlatma, sistem BEKLEME MODUNDA. Düşük Hız düğmesi Mutfakta Havalandırma için kullanılır. Fazla buhar yapmayan haşlama ve pişirme işlemleri için uygundur. Orta Hız düğmesi Hava akış hızı, standart pişirme işleminde havalandırma için idealdir. Yüksek Hız düğmesi Yüksek yoğunlukta duman veya buhar oluştuğunda, yüksek etkili havalandırma için yüksek hız düğmesine basın. Güçlü Çalışma İşlevi Bu davlumbazda bir güçlü çalışma işlevi bulunmaktadır. Güçlendiriciyi etkinleştirmek için, davlumbaz kullanımdayken hız 4’e ulaşmak için B düğmesine basın; davlumbaz tekrar yavaşlamadan önce 5 dakika boyunca hızı artıracaktır. Işık Aydınlatmayı açıp kapatmak için kısa süreyle basın Hızlı zamanlayıcı: Işık düğmesini 3 saniye basılı tutun, fan hızı düğmeleri yanıp sönecek ve 5 dakikaya geri sayım yapacaktır, 5 dakika sonra motor ve ışık üç uyarı sesiyle otomatik olarak kapatılacaktır. Wi-Fi Bağlantısı WiFi simgesine uzun basın ve bağlantı moduna girer: WiFi simgesinin arka ışığı bağlantı kurulmaya çalışıldığını göstermek için sürekli yanıp söner, bağlantı kurulduğunu göstermek için WiFi simgesinin arka ışığı sürekli yanmaya başlar, aynısı bekleme modu için de geçerlidir, WiFi simgesine tekrar uzun basın, bağlantı durdurulacaktır. 227

hOn uygulamasını indir Öncelikle, hOn APP’i indirip taşınabilir cihazınıza kurmalısınız. Ardından davlumbazınızı kaydedin.

NOT HAIER DAVLUMBAZI KAYDEDİN Davlumbaz resmi yalnızca tanıtım amacıyla verilmiştir. tam olarak ürünü temsil etmeyebilir.

1 - Simge yanıp sönmeye başlayana kadar WiFi düğmesine basın Eşleştirme tamamlandığında WiFi simgesi açık olacaktır. 228

BAKIM Temizlemeden önce cihazı kapatın ve fişini çekin. I. Düzenli Temizlik Elinizin dayanabileceği sıcaklıkta, ılık hafif sabunlu su veya ev temizlik deterjanı ile nemlendirilmiş yumuşak bir bez kullanın. Üniteyi temizlemek için asla metal tel sünger, kimyasal, aşındırıcı malzeme veya sert fırçalar kullanmayın. II. Aylık Yağ Filtresi Temizliği GEREKLİ: Filtreyi her ay temizlemek yangın riskini önleyebilir. Filtre yağ, duman ve tozu toplar bu nedenle filtre, davlumbazın verimini doğrudan etkiler. Temizlenmediği takdirde, yağ kalıntısı (potansiyel yanıcı) filtrenin üzerini dolduracaktır. Bu parçayı ev temizlik deterjanı ile temizleyin. III. Aktif Karbon Filtre için Yıllık Temizlik YALNIZCA resirkülasyon ünitesi olarak kurulan üniteye uygulayın (açık havaya tahliye olmadığında). Bu filtre kokuları hapseder ve yılda en az bir kez davlumbazın ne sıklıkta kullanıldığına bağlı olarak değiştirilmelidir. IV. Ampul değiştirme Camdaki vidaları sökün, davlumbaz camını çıkarın. Değiştirilmesi gereken ampulü bulun, bu ampul, cam bölmesinin açıkta kalan kısmındaki aydınlatma armatüründe bulunur.

Işık kablolama noktasını ayırın, ampul duylarını ve kabloları davlumbazdan çıkarın. Önemli: Ampulleri tek tek değiştirmek mümkün değildir, ampulleri, duyları ve kabloları komple bir parça olarak temin etmek gerekecektir. (LED ışığı: MAKS 1.5W) Yedek ampulleri, ampul duylarını ve kabloları orijinalleri ile aynı şekilde takın. Ardından ışık kablolama noktasını yeniden bağlayın. 229

Davlumbaz camını tekrar takın ve cam vidalarını sıkın. Vidaların tam sıkıldığından emin olun. SORUN GİDERME Arıza Işık açık, ancak fan çalışmıyor Hem ışık hem de fan çalışmıyor

Neden Fan kanadı sıkışmıştır.

Çözüm Üniteyi kapatın ve yalnızca yetkili servis personeli tarafından onarılmasını sağlayın. Ampulü doğru derecelendirmede ampulle değiştirin. Güç kaynağına tekrar takın. Üniteyi kapatın ve yalnızca yetkili servis personeli tarafından onarılmasını sağlayın. Üniteyi kapatın ve yalnızca yetkili servis personeli tarafından onarılmasını sağlayın. Üniteyi indirin ve braketin doğru yerde olup olmadığını kontrol edin.

Motor hasarlıdır. Halojen ampulü yanmıştır. Güç kablosu gevşektir. Fan kanadı hasarlıdır.

Yüksek Düzeyde Fan motoru sıkıca Ünite Titreşimi sabitlenmemiştir.

Emiş performansı iyi değil

Ünite brakete düzgün şekilde asılmamıştır. Ünite ve pişirme düzlemi Mesafeyi 65-75cm olarak yeniden arasındaki mesafe ayarlayın çok fazladır

Frekans Bantları [MHz]

2400 MHz - 2483,5 MHz

100 mW Ağ bağlantılı donanım için ürün bilgileri Tüm kablolu ağ bağlantı noktaları bağlı ve tüm kablosuz ağ bağlantı noktaları etkin ise, ağ bağlantılı beklemedeki ürünün güç tüketimi: Kablosuz ağ bağlantı noktası nasıl etkinleştirilir:

Kablosuz ağ bağlantı noktası nasıl devre dışı bırakılır:

2W Davlumbaz, APP'e kayıtlıysa, kablosuz ağ bağlantı noktasını etkinleştirmek için Davlumbaz'ı açın. Davlumbaz, APP'e kayıtlıysa, kablosuz ağ bağlantı noktasını devre dışı bırakmak için Davlumbaz'ı kapatın. Davlumbaz, APP'e kayıtlı değilse, Davlumbaz açık olsa bile kablosuz ağ bağlantı noktası devre dışı bırakılır.

MÜŞTERİ DESTEK HİZMETİ YÖNERGELERE UYUM ÇEVREYİ KORUMA

Çalışma anormalliğinin nedenini belirleyemiyorsanız, cihazı kapatın ve Destek Hizmeti ile iletişime geçin. ÜRÜN SERİ NUMARASI. Bunu nereden bulabilirim? Ürün kodunuz ve seri numarası (3 ile başlayan 16 karakterlik bir kod) ile Yardım Servisine bilgi vermeniz önemlidir; bu bilgiler, garanti belgesinde veya cihazın üzerindeki ürün bilgi etiketinde bulunmaktadır. Bu, teknisyenlerin boşu boşuna gidip gelmesinin önlenmesine yardımcı olacak ve böylece (ve en önemlisi) ilgili servis çağırma ücretlerinden tasarruf etmenizi sağlayacaktır. Bu cihaz, Elektrikli ve Elektronik Atık Ekipman (WEEE) ile ilgili 2012/19/AB sayılı Avrupa direktifine göre işaretlenmiştir. WEEE hem kirletici maddeleri ( çevre için olumsuz sonuçlara neden olabilen) hem de temel bileşenleri (yeniden kullanılabilen) içerir. Tüm kirleticileri uygun şekilde uzaklaştırmak ve bertaraf etmek, tüm malzemeleri geri kazanmak ve geri dönüştürmek için WEEE'nin belirli işlemlere tabi tutulması önemlidir. Bireyler, WEEE'nin bir çevre sorunu haline gelmemesini sağlamada önemli bir rol oynayabilir; birkaç temel kurala uyulması önemlidir: WEEE evsel atık olarak muamele görmemelidir; WEEE, belediye veya tescilli şirketler tarafından yönetilen ilgili toplama noktalarına teslim edilmelidir. Birçok ülkede, büyük WEEE’ler için evden alma hizmeti mevcut olabilir. Birçok ülkede, yeni bir cihaz satın aldığınızda, eski cihaz, ekipmanın eşdeğer tipte olması ve sağlanan ekipmanla aynı işleve sahip olması koşuluyla, bire bir esasında ücretsiz olarak bu cihazı alması gereken satıcıya iade edilebilir.
