Typ produktu	Výsuvný digestor
Značka	Haier
Model	HADG9CS46BWIFI
Počet rýchlostí	5 rýchlostí, z toho 2 boost
Osvetlenie	LED 1,5 W (žiarovka nie je individuálne vymeniteľná)
Filtrácia	Kovový umývateľný tukový filter a aktívny uhlíkový filter (voliteľné)
Typ odvodu	Odvod von alebo recirkulácia (s uhlíkovým filtrom)
Priemer odvodu	150 mm
Minimálna vzdialenosť nad varnou doskou	65 cm (odporúčaná 65-75 cm)
Ovládací panel	Dotykové tlačidlá s displejom
Funkcia časovača	Áno (oneskorené vypnutie 5 min)
Pripojenie	Wi-Fi 802.11 b/g/n, pásmo 2,4 GHz, aplikácia hOn
Maximálny vysielaný výkon (Wi-Fi)	100 mW
Spotreba v sieťovom pohotovostnom režime	2 W
Elektrické napájanie	220-240 V, 50/60 Hz, poistka 3 A
Elektrická trieda	Trieda I (povinné uzemnenie)
Čistenie tukového filtra	Každý mesiac (umývateľný v práčke alebo ručne)
Výmena uhlíkového filtra	Aspoň raz za rok (podľa použitia)
Certifikácie	Smernica 2014/53/EÚ, UKCA
Hmotnosť netto	Približne 7 kg (odhad)
Rozmery (Š x H x V)	900 x 450 x 500 mm (odhad)

Často kladené otázky - HADG9CS46BWIFI HAIER

Ako nainštalovať digestor nad varnú dosku?

Umiestnite digestor vo výške 65 až 75 cm nad varnou doskou. Použite priloženú vŕtaciu šablónu na označenie otvorov, potom pripevnite nástenný držiak pomocou hmoždiniek vhodných pre vašu stenu. Zaveste digestor a zaistite ho dodanými skrutkami.

Čo robiť, ak digestor po inštalácii nefunguje?

Skontrolujte, či je napájací kábel správne zapojený a či nevypol istič. Ak svetlo svieti, ale ventilátor nebeží, môže byť lopatka zablokovaná alebo motor chybný. Obráťte sa na odborníka.

Ako vyčistiť tukový filter?

Tukový filter je potrebné čistiť každý mesiac. Vyberte ho stlačením otváracieho systému, potom ho umyte saponátom alebo v umývačke riadu. Pred opätovným vložením ho osušte.

Kedy vymeniť uhlíkový filter?

Aktívny uhlíkový filter sa vymieňa aspoň raz za rok, častejšie, ak často varíte. Je potrebný iba v režime recirkulácie (bez vonkajšieho odvodu).

Ako pripojiť digestor k Wi-Fi?

Stiahnite si aplikáciu hOn do telefónu. Dlho stlačte ikonu Wi-Fi na digestore, kým nezačne blikať, potom postupujte podľa pokynov v aplikácii na spárovanie zariadenia.

Čo robiť, ak digestor silno vibruje?

Skontrolujte, či je digestor správne pripevnený k nástennému držiaku a či sú skrutky dotiahnuté. Ak je lopatka ventilátora poškodená alebo motor nesprávne upevnený, obráťte sa na kvalifikovaného technika.

Ako nastaviť časovač?

Dlho stlačte tlačidlo osvetlenia na 3 sekundy. Tlačidlá rýchlosti ventilátora začnú blikať a digestor sa automaticky vypne po 5 minútach, sprevádzaný tromi zvukovými signálmi.

Môžem používať digestor s plynovým sporákom?

Áno, ale zaistite dobré vetranie miestnosti. Nikdy neflambujte jedlo pod digestorom a dodržiavajte minimálnu vzdialenosť 65 cm.

Ako vymeniť LED žiarovku?

LED žiarovka je dodávaná s držiakom a kabelážou ako jeden celok. Odstráňte sklo digestora, odpojte konektor, vymeňte celú jednotku a potom nasaďte späť sklo. Žiarovka nie je individuálne vymeniteľná.

Čo robiť, ak je sací výkon slabý?

Skontrolujte, či je vzdialenosť digestora od varnej dosky 65-75 cm. Vyčistite tukový filter a ak používate recirkuláciu, vymeňte uhlíkový filter. Uistite sa, že odvodné potrubie nie je upchaté.

NÁVOD NA OBSLUHU HADG9CS46BWIFI HAIER

Kábel nesmie byť nikde ohnutý ani stlačený.

Použite hmoždinky vhodné pre vašu stenu.

Vložte hmoždinky vhodné pre vašu stenu.

OEEZ obsahuje znečisťujúce látky (ktoré môžu mať

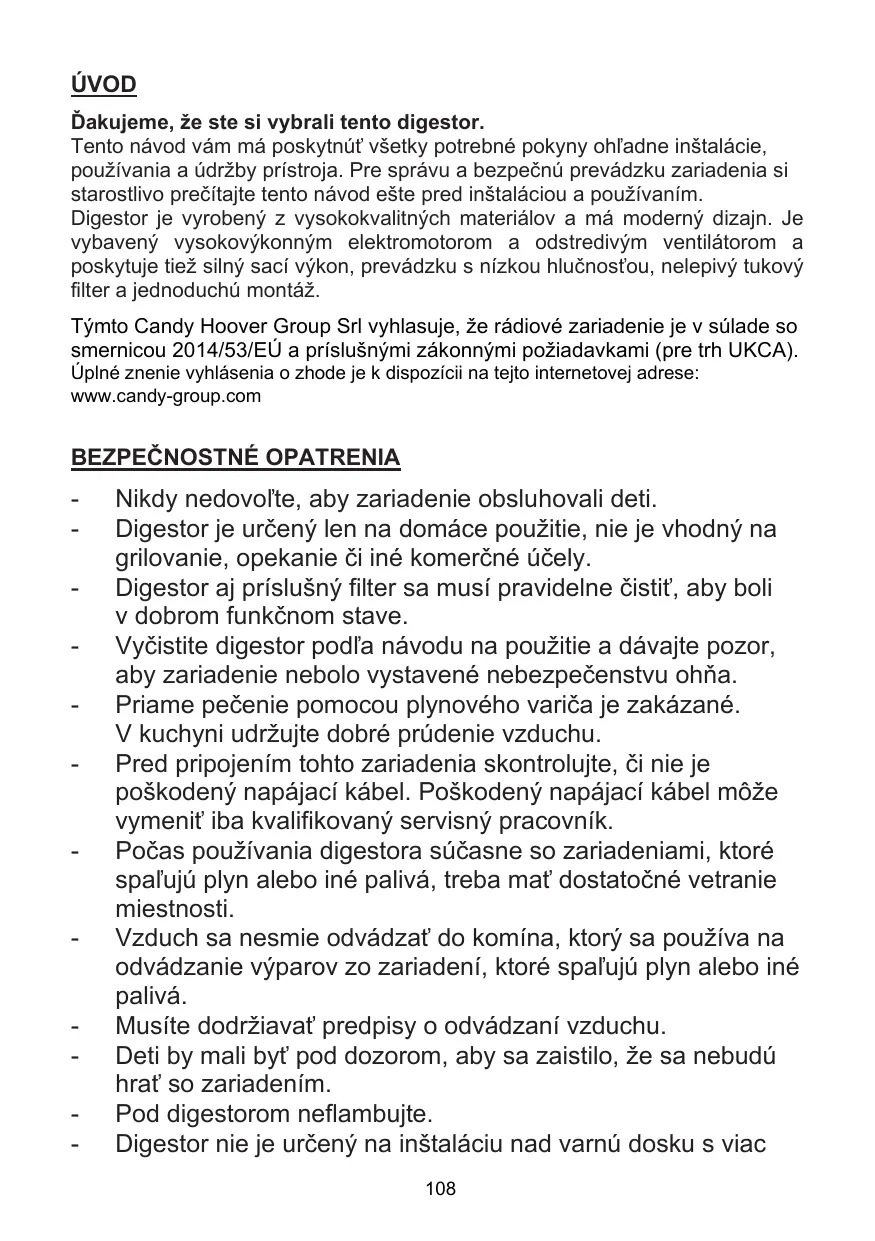

Tento návod vám má poskytnúť všetky potrebné pokyny ohľadne inštalácie, používania a údržby prístroja. Pre správnu a bezpečnú prevádzku zariadenia si starostlivo prečítajte tento návod ešte pred inštaláciou a používaním.

Digestor je vyrobený z vysokokvalitných materiálov a má moderný dizajn. Je vybavený vysokovýkonným elektromotorom a odstredivým ventilátorom a poskytuje tiež silný sací výkon, prevádzku s nízkou hlučnosťou, nelepivý tukový filter a jednoduchú montáž.

Týmto spoločnosť Candy Hoover Group Srl vyhlasuje, že rádiové zariadenie je v súlade so smernicou 2014/53/EÚ a príslušnými zákonnými požiadavkami (pre trh UKCA). Úplné znenie vyhlásenia o zhode je k dispozícii na tejto internetovej adrese: www.candy-group.com

BEZPEČNOSTNÉ OPATRENIA

• Nikdy nedovoľte, aby zariadenie obsluhovali deti.
• Digestor je určený len na domáce použitie, nie je vhodný na grilovanie, opekanie či iné komerčné účely.
• Digestor aj príslušný filter sa musí pravidelne čistiť, aby boli v dobrom funkčnom stave.
• Vyčistite digestor podľa návodu na použitie a dávajte pozor, aby zariadenie nebolo vystavené nebezpečenstvu ohňa.
• Priame pečenie pomocou plynového variča je zakázané. V kuchyni udržujte dobré prúdenie vzduchu.
• Pred pripojením tohto zariadenia skontrolujte, či nie je poškodený napájací kábel. Poškodený napájací kábel môže vymeniť iba kvalifikovaný servisný pracovník.
• Počas používania digestora súčasne so zariadeniami, ktoré spaľujú plyn alebo iné palivá, treba mať dostatočné vetranie miestnosti. Vzduch sa nesmie odvádzať do komína, ktorý sa používa na odvádzanie výparov zo zariadení, ktoré spaľujú plyn alebo iné palivá.
• Musíte dodržiavať predpisy o odvádzaní vzduchu.
• Deti by mali byť pod dozorom, aby sa zaistilo, že sa nebudú hrať so zariadením.
• Pod digestorom neflambujte.
• Digestor nie je určený na inštaláciu nad varnú dosku s viac

ako štyrmi varnými prvkami.

• Počas používania digestora súčasne so zariadeniami, ktoré spaľujú plyn alebo iné palivá (neplatí pre spotrebiče, ktoré vzduch iba filtrujú a privádzajú ho späť do miestnosti), je potrebné mať dostatočné vetranie miestnosti;
• podrobnosti týkajúce sa metód a intervalov čistenia.
• ak sa čistenie nevykonáva v súlade s pokynmi, existuje riziko požiaru; pod digestorom neflambujte;
• UPOZORNENIE: Prístupné časti sa môžu zahriať pri používaní s varnými spotrebičmi.

• Toto zariadenie zapojte iba do správne uzemnenej zásuvky. Ak máte pochybnosti, požiadajte o radu kvalifikovaného technika.
• Nedodržanie týchto pokynov môže spôsobiť smrť, požiar alebo zásah elektrickým prúdom.

Lampa použitá v tomto výrobku nie je vhodná na osvetlenie miestnosti.

Účelom tejto žiarovky je poskytnúť osvetlenie na používanie výrobku.

Všetky inštalačné práce musí vykonať kompetentná osoba alebo spôsobilý elektrikár. Pred pripojením sieťového napájania sa uistite, že sieťové napätie zodpovedá napätiu na typovom štítku.

Priame pripojenie

Spotrebič musí byť pripojený priamo k sieti pomocou viacpólového ističa s minimálnou medzerou 3 mm medzi kontaktmi.

Inštalačný technik musí zabezpečiť vykonanie správneho elektrického pripojenia v súlade so schémou zapojenia.

Kábel sa nesmie ohýbať ani stláčať.

Pravidelne kontrolujte zástrčku a napájací kábel, či nie sú poškodené. Ak je napájací kábel poškodený, musí sa vymeniť za špeciálny kábel alebo sústavu od výrobcu alebo jeho servisného zástupcu.

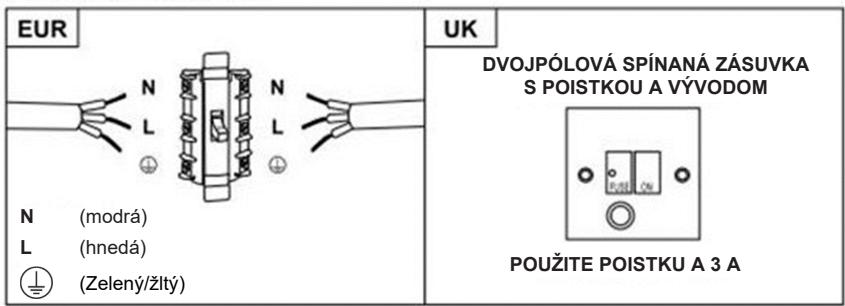

VAROVANIE: Toto je zariadenie triedy I a MUSÍ byť uzemnené

Tento spotrebič je dodávaný s 3-žilovým sieťovým káblom s nasledujúcimi farbami:

hnedý = L alebo Živý,

modrý = N alebo neutrálny,

zelený a žltý = E alebo uzemňovací

Poistka musí mať menovitý výkon 3 A.

Zoznam štandardného inštalačného príslušenstva

Špecifikácia	Ilustračný obrázok	Množstvo
Telo digestora		1
Spodnékomín (500 mm)		1
Vrchný komín (500 mm)		1
Držiak vrchného komína		1
Držiak spodného komína		1
Konzola digestora		1
Ø8 hmoždinky Ø8×Ø6 biela farba		9
Skrutka (ST4 * 30 mm)		9
Skrutka (ST4 * 8 mm)		6
Vývod vzduchu		1
Uhlíkový filter		2

Ak máte výstup na vonkajšiu stranu, digestor môžete pripojiť aj na obrázku nižšie pomocou extrakčného potrubia (smalt, hliník, ohybná rúra nehorľavá s vnútorným priemerom 150 mm).

1. Prístroj pred inštaláciou vypnite a odpojte od siete.

1. Digestor treba na dosiahnutie najlepšieho účinku umiestniť 65~75 cm nad varnú dosku.

INŠTALÁCIA DIGESTORA

Umiestnite digestor do požadovanej výšky s ohľadom na minimálnu výšku nad varnou doskou.

Označte umiestnenie nástennej konzoly. (Umiestnite otvory 700 až 800 mm nad pracovnú dosku)

Odstráňte kryt a umiestnite nástennú konzolu tak, aby označovala umiestnenie otvorov na stene.

Vyvŕtajte 3 otvory v stene a vložte príslušný upevňovací systém (skrutka ST4x30 mm).

Zaveste kapucňu do zárezov nástennej konzoly.

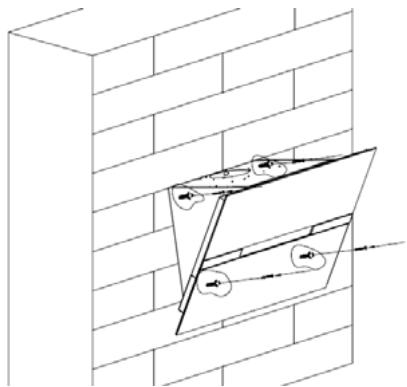

Keď je digestor na svojom mieste, nájdite umiestnenie 4 ďalších skrutiek na upevnenie na stenu, ako je znázornené na nasledujúcom diagrame.

Odstráňte kryt za účelom prepichnutia steny a nainštalujte do steny hmoždinky.

Telo kapoty zaistite 4 skrutkami s priemerom 4 mm pomocou hmoždiniek prispôsobených vašej stene.

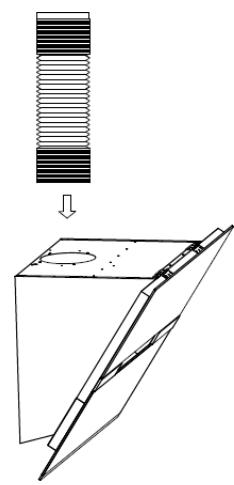

Ak je zvolený režim odsávania, umiestnite kanál odsávania vzduchu na výstup vzduchu, ako je znázornené na obrázku.

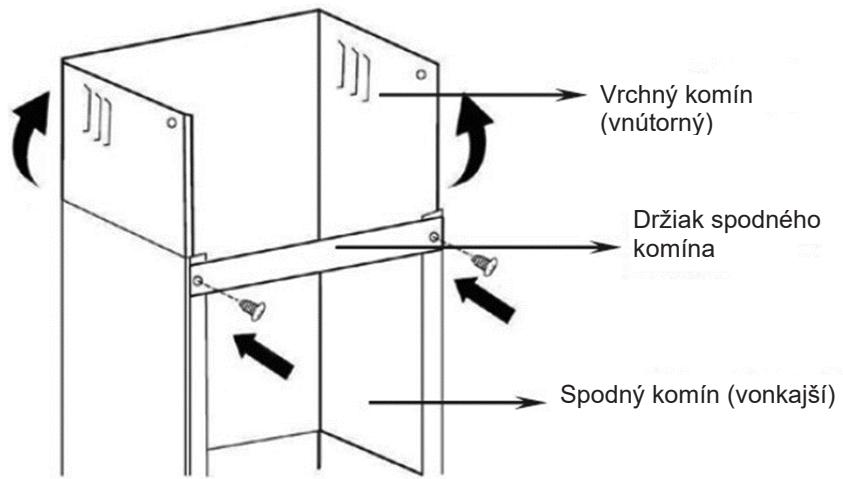

Pripojte oporu spodného komína k spodnému komínu, ako je znázornené na obrázku. Použite 2 skrutky ST4x8 mm.

(Neut'ahujte skrutky nadmerne, uistite sa, že vrchný komín sa dá ľahko zasunúť do spodného komína)

Vložte vrchný komín do spodného komína.

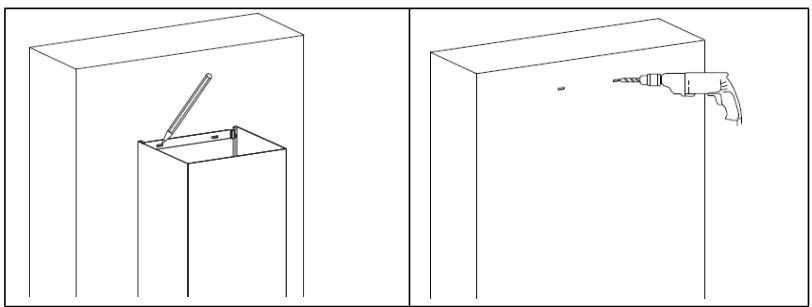

Umiestnite spodný komín do spotrebiča a potom označte otvory na stene.

Odstráňte spodný komín, potom vyvŕtajte otvory v stene: otvor pre skrutku s priemerom Ø 8 mm

Potom vytiahnite vrchný komín nahor do požadovanej výšky. Označte umiestnenie montážnych otvorov opory vrchného komína.

Spustite vrchný komín a potom vyvŕtajte otvory v stene. Vložte hmoždinky prispôsobené vašej stene.

Upevnite nástennú konzolu vrchného komína k stene pomocou vybraných hmoždiniek (odporúčame 8 mm skrutky).

Namontujte vrchný komín a upevnite ho na nástennú konzolu pomocou 2 skrutiek ST4x8 mm.

Upevnite spodný komín k uchám kuchynského digestora pomocou 2 skrutiek ST4x8 mm.

Zoznam štandardného inštalačného príslušenstva

Špecifikácia	Ilustračný obrázok	Množstvo
Deflektor vzduchu		1
Konzola		1
Ø 8 hmoždinky Ø 8×Ø 6 biela farba		2
Skrutky ST4,0×30		2
Skrutky ST3,5×12 mm		2

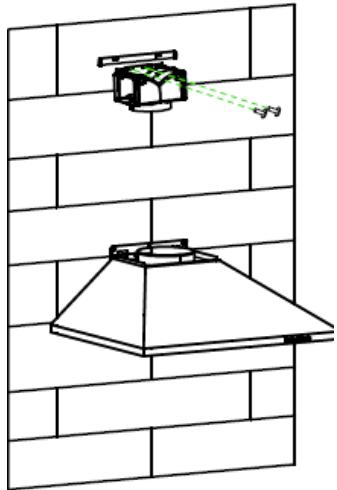

INŠTALÁCIA (VZDUCHOVÝ DEFLEKTOR PRE MODELY TVARU T, ZAKRIVENÉ SKLO, PLOCHE SKLO)

Deflektor vzduchu je uvedený ako súčasť balenia a nie je dobrovoľný.

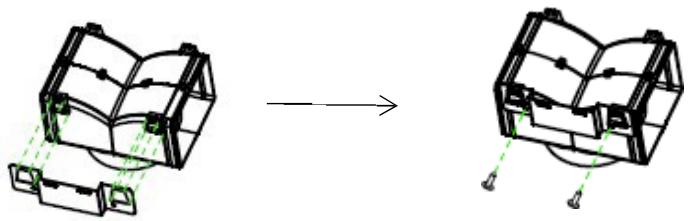

1. Upevnite konzolu k plastovému výstupu v tvare T pomocou 2 skrutiek ST3,5x12 mm, ak je uvedené nižšie:

1. Vyvŕtajte na stene 2 otvory na upevnenie zátvoriek do steny, potom priskrutkujte a utiahnite konzolu na stenu pomocou dodaných 2 ks skrutiek ST4x30 mm.

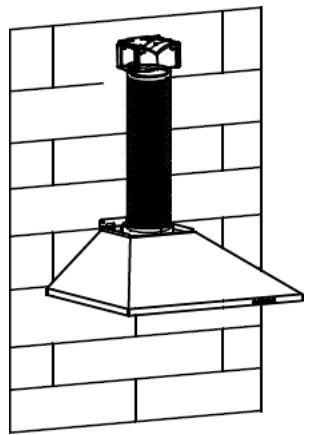

1. Pripojte výfukové potrubie na výstup vzduchu z digestora, ako je znázornené nižšie:

Upozorňujeme, že: Plastový výstup v tvare písmena T a v-klapky sa nemôžu používať súčasne. Môžete ich použiť dvoma spôsobmi: 1) Pridajte v-klapku na existujúci výstup; 2) Použite plastový výstup v tvare T, bez pridania v-klapky. Berte na vedomie: Výrobok je dodávaný s príslušenstvom pre v-klapky. Toto príslušenstvo nie je povinné na inštaláciu, prevádzku a používanie výrobku.

INŠTALÁCIA (VNÚTORNÉ VETRANIE)

Ak nemáte vývod vonku, odsávacie potrubie nie je potrebné a inštalácia je podobná ako v Časti „INŠTALÁCIA (VONKAJŠIE VETRANIE)”.

Filter s aktívnym uhlím sa dá používať na zachytávanie pachov.

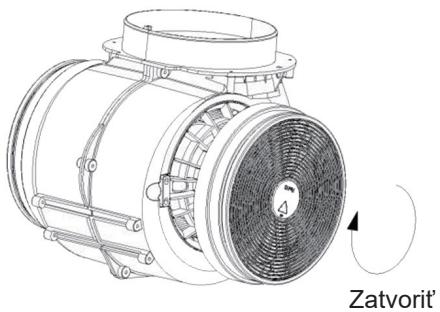

Na inštaláciu filtra s aktívnym uhlím treba najprv odobrať tukový filter. Zatlačte zámok a potiahnite ho nadol.

Filter s aktívnym uhlím vložte do jednotky a upevnite ho otočením v smere hodinových ručičiek. Ten istý postup zopakujte na opačnej strane.

POZNÁMKA:

o Presvedčte sa, že je filter bezpečne zaistený. Inak by sa mohol uvoľniť a spôsobiť poškodenie. o Po pripojení filtra s aktívnym uhlím sa zníži sací výkon.

KONFIGURÁCIA 1

Dlhé stlačenie ikony WiFi a prepnutie do režimu pripojenia: blikanie podsvietenia ikony WiFi indikuje, že pripojenie je v procese pripojenia, rozsvietené podsvietenie ikony WiFi indikuje, že je pripojené, rovnako ako v pohotovostnom režime; dlhé stlačenie ikony WiFi znova a pripojenie sa zastaví;

KONFIGURÁCIA 2

1

2

3

B

POHOTOVOSTNÝ REŽIM.

1 Tlačidlo pomalých otáčok

Používa sa na vetranie kuchyne. Je vhodný na dusenie a varenie, ktoré nevytvára veľa pary.

2 Tlačidlo stredných otáčok

Rýchlosť prúdenia vzduchu je ideálna pre vetranie pri štandardnom varení.

3 Tlačidlo vysokých otáčok

Ak vzniká vysoká hustota dymu alebo pary, stlačte tlačidlo vysokej rýchlosti pre vysokoučinné vetranie.

B Funkcia zvyšenia výkonu

Krátke stlačenie pre zapnutie a vypnutie osvetlenia

Rýchly chod: Dlhé stlačenie tlačidla svetla na 3 sekundy, tlačidlá rýchlosti ventilátora budú blikať a začne odpočítavanie 5 minút, po 5 minútach sa motor a svetlo vypnú automaticky s tromi zvukmi bzučiaka.

Pripojenie Wi-Fi

Dlhé stlačenie ikony WiFi a prepnutie do režimu pripojenia: blikanie podsvietenia ikony WiFi indikuje, že pripojenie je v procese pripojenia, rozsvietené podsvietenie ikony WiFi indikuje, že je pripojené, rovnako ako v pohotovostnom režime; dlhé stlačenie ikony WiFi znova a pripojenie sa zastaví;

Stiahnite si aplikáciu hOn

Najprv by ste si mali stiahnuť aplikáciu hOn a nainštalovať ju do mobilného zariadenia. Potom registrujte váš digestor.

POZNÁMKA

Použite jemnú handričku navlhčenú vlažnou jemne mydlovou vodou alebo domácim čistiacim prostriedkom. Na čistenie jednotky nikdy nepoužívajte kovové podložky, abrazívny materiál ani pevné kefy.

II. Mesačné čistenie tukového filtra

DÔLEŽITÉ: Čistenie filtra raz za mesiac môže zabrániť riziku požiaru.

Filter zachytáva tuk, dym a prach... takže filter priamo

ovplyvňuje účinnosť digestora. Ak ho nevyčistíte, nazbierajú sa na ňom mastné zvyšky (potenciálne horľavé). Vyčistite ho s domácim čistiacim prostriedkom.

III. Ročná výmena filtra s aktívnym uhlím

Používajte IBA na jednotku, ktorá je nainštalovaná ako obehová (nevyvedená von). Tento filter zachytáva pachy a musíte ho vymieňať aspoň raz ročne podľa toho, ako často sa digestor používa.

IV. Výmena žiaroviek

Odskrutkujte skrutky na skle a vyberte sklo digestora. Nájdite žiarovku, ktorá sa musí vymeniť, nájdete ju umiestnenú v objímke, ktorá sa nachádza vo vnútri odkrytej časti ochranného krytu.

Odpojte bod vedenia svetla a vyberte držiaky žiaroviek a káble z digestora.

Dôležité: Žiarovky nie je možné vymeniť jednotlivo, musíte použiť žiarovky, držiaky žiaroviek a vodiče ako kompletnú zostavu. (LED svetlo: MAX. 1,5 W)

Namontujte náhradné žiarovky, držiaky žiaroviek a vedenie rovnakým spôsobom ako pôvodné. Potom znova pripojte bod vedenia žiarovky.

Namontujte sklo digestora a upevnite skrutky skla. Uistite sa, že sú skrutky úplne utiahnuté.

Porucha	Pričina	Riešenie
Svetlo svieti, ale nefunguje ventilatór	List ventilatóra sa zasekol.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Motor je poškodený.
Nefunguje ani svetlo ani ventilatór	Vypálená halogénovážiarovka.	Vymeñe zaŽiarovku so správnym vykonom.
	Napájací kábel je uvol'hený.	Znova zapojte napájací zdroj.
Výrazné vibrácie zariadenia	List ventilatóra je poškodený.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Motor ventilatóra nie je pevne upevnený.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Zariadenie nie je správné zavesené na držiaku.	Zložte zariadenie a skontrolujte, Či je držiak správné umiestnený.
Sací vykon nie je dobrý	Príliš ve'lká vzdialenost medzi jegnotkou a plochou na varenie	Znovu upravte vzdialenost na 65 – 75 cm

Technología	Wi-Fi
Norma	802.11 b/g/n
Frekvençné pásmo(a)[MHz]	2400–2483,5 MHz
Maximálny vykon[mW]	100 mW

Produktové informácie o prepojenom zariadení
spotreba elektricnej energia výrobku v pohotovostnom režime pri pripojeni na siet', ak su všetky drêtové sietťové portu su pripojené a všetky bezdrôtové sietťové portu su aktivované:	2W
Ako aktivovat' port bezdrôtovej siete:	Ak bol digestor zaregistrovaný v APLIKÁCII, zapnite digestor a aktivujte bezdrôtový sietový port.
Ako deaktivovat' port bezdrôtovej siete:	Ak bol digestor zaregistrovaný v APLIKÁCII, vypnite digestor a deactivujte bezdrôtový sietový port. Ak digestor nebol zaregistrovaný v APLIKÁCII, bezdrôtový sietový port sa deaktivuje aj pri zapnutom digestore.

ASISTENČNÁ SLUŽBA PRE ZÁKAZNÍKOV

Ak nedokážete identifikovať príčinu nesprávnej prevádzky, vypnite zariadenie a obráťte sa na asistenčnú službu.

SÉRIOVÉ ČÍSLO VÝROBKU. Kde ho môžem nájsť?

Je dôležité, aby ste pracovníkom asistenčnej služby oznámili kód produktu a jeho sériové číslo (16-miestny kód začínajúci číslom 3). Nachádza sa na záručnom liste alebo na štítku s údajmi na zariadení.

Pomôžete tým vyhnúť sa zbytočným výjazdom technikov, a tým (čo je najdôležitejšie) ušetriť príslušné poplatky za výjazdy.

Toto zariadenie je označené podľa európskej smernice 2012/19/EU o odpade z elektrických a elektronických zariadení (OEEZ).

OEEZ obsahuje aj znečisťujúce látky (ktoré môžu spôsobiť negatívne dôsledky na životné prostredie) aj základné zložky (ktoré

sa môžu opätovne použiť. Je dôležité, aby sa s OEEZ manipulovalo ako so špeciálnym odpadom, aby sa odstránili a správne zlikvidovali všetky znečisťujúce látky a aby sa zhodnotili a recyklovali všetky materiály.

Jednotlivci môžu zohrávať dôležitú úlohu pri zabezpečovaní toho, aby sa z OEEZ nestal problém životného prostredia; potrebné je dodržiavať niekoľko základných pravidiel:

OEEZ je potrebné odovzdať v príslušných zberných strediskách spravovaných obcou alebo registrovanými spoločnosťami. V mnohých krajinách sa vykonáva vyzdvihnutie veľkého OEEZ v domácnostiach.

V mnohých krajinách môžete pri kúpe nového spotrebiča vrátiť starý predajcovi, ktorý je povinný vyzdvihnúť ho bezplatne systémom Jedného starého zariadenia za jedno nové zariadenie ekvivalentného typu a s rovnakými funkciami ako má odovzdávané zariadenie.
