FTC 601 BK GL - FTC 601 GR XS - Kuchyňský dřez FRANKE - Bezplatný návod k obsluze

Typ produktu	Kuchyňská digestoř
Značka	Franke
Modely	FTC 601 BK GL, FTC 601 GR XS
Kategorie	Kuchyňský dřez (smíšený návod)
Rozměry (L1 pro model 60 cm)	510 mm
Minimální bezpečná vzdálenost od varné desky	650 mm
Průměr vývodu vzduchu	120 mm
Elektrické napájení	230 V ~ 50 Hz (standardní odhad)
Třída izolace	Třída I (vyžaduje uzemnění)
Hlavní funkce	Osvětlení, odsávání na 3 rychlosti (nízká, střední, vysoká)
Typ ovládání	Tlačítka (L, M, V)
Počet rychlostí	3
Tukový filtr	Kovový samonosný, omyvatelný v myčce nádobí
Frekvence čištění tukového filtru	Každé 2 měsíce (nebo častěji podle použití)
Aktivní uhlíkový filtr	Není omyvatelný, vyměňujte každé 3-4 měsíce
Osvětlení	Vyměnitelné žárovky (kontaktujte servis)
Instalace	Nástěnná montáž (šrouby) nebo zaklapnutí pod skříňku
Použití	Pouze pro domácí použití
Bezpečnost	Automatické vypnutí není uvedeno; nepoužívejte s flambováním; nenechávejte fritézy bez dozoru
Dodávané příslušenství	Otočná mřížka, uzavírací profil, montážní šrouby, vrtací šablona
Hmotnost	Nespecifikováno (odhad 10-15 kg)

Často kladené otázky - FTC 601 BK GL - FTC 601 GR XS FRANKE

Kterých modelů se tento návod týká?

Tento návod se týká modelů FTC 601 BK GL a FTC 601 GR XS značky Franke.

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální bezpečná vzdálenost je 650 mm. Zkontrolujte pokyny k vaší plynové varné desce, pokud vyžadují větší vzdálenost.

Jak čistit tukové filtry?

Kovové tukové filtry se čistí každé 2 měsíce. Lze je mýt v myčce nádobí nebo ručně s jemným čisticím prostředkem. Před vložením zpět nechte oschnout.

Jak často je třeba vyměnit aktivní uhlíkový filtr?

Aktivní uhlíkový filtr se nemyje a musí se vyměňovat každé 3 až 4 měsíce, nebo častěji při intenzivním používání.

Mohu digestoř nainstalovat v recirkulační verzi?

Ano, v recirkulační verzi vyvrtejte otvor 125 mm do horní skříňky a připojte digestoř hadicí 120 mm. Upevněte dodanou otočnou mřížku. Ujistěte se, že jsou uhlíkové filtry na svém místě.

Co dělat, když je napájecí kabel poškozen?

Nepoužívejte spotřebič. Nechte vyměnit kabel výrobcem nebo autorizovaným servisem, aby nedošlo k nehodě.

Jak vyměnit osvětlení digestoře?

Pro výměnu žárovek kontaktujte servis Franke. Nepokoušejte se to dělat sami bez konkrétních pokynů.

Mohu používat digestoř s plynovou varnou deskou?

Ano, ale dbejte na to, aby místnost byla dobře větraná (podtlak < 0,04 mbar). Nikdy nenechávejte otevřený plamen pod digestoří a směřujte plameny na dno hrnců.

Jak nastavit rychlosti odsávání?

Použijte tlačítko V pro přepínání rychlostí: nízká (tichá, slabé páry), střední (běžné použití), vysoká (silné emise). Tlačítko M zapíná/vypíná motor.

Kde najít úplný návod ve formátu PDF?

Návod je k dispozici ke stažení zdarma na notice-facile.com. Můžete také požádat o překlad do jiného jazyka zadáním svého e-mailu.

NÁVOD K OBSLUZE FTC 601 BK GL - FTC 601 GR XS FRANKE

Tento návod k použití se týká různých modelů tohoto přístroje. Z tohoto důvodu je možné, že se setkáte s popisem různých charakteristik, které se netýkají Vašeho přístroje.

INSTALACE

• Výrobce není odpovědný za případné škody způsobené nesprávně provedenou instalací či nesprávným používáním přístroje.
• Minimální bezpečnostní vzdálenost mezi varnou plochou a odsávací digestoří je 650 mm (některé modely mohou být nainstalovány do nižší výšky; viz odstavec týkající se provozních rozměrů a instalace). Zkontrolujte, zda síťové napětí odpovídá hodnotám uvedeným na štítku uvnitř digestoře. U přístrojů třídy I zkontrolujte, zda je síť domácího napájení vhodně uzemněna.

Připojte odsavač k dýmníku pomocí trubice o minimálním průměru 120 mm. Trasa výparů musí být co nejkratší.

• Nepřipojujte odsávací digestoř ke komínům, které odvádějí zplodiny ze spalování (např. kotle, komíny apod.).
• Pokud je odsávač používán v kombinaci s neelektrickými přístroji (např. plynovými), musí být v místnosti zaručeno dostatečné větrání, aby nemohlo dojít k návratu plynových zplodin. Kuchyně musí být vybavena otvorem, který je přímo propojen s vnějším prostorem, aby bylo zaručeno proudění čistého vzduchu. Jestliže je

kuchyňská digestoř používána v kombinaci s přístroji, které nejsou napájeny elektrickým proudem, záporný tlak v místnosti nesmí být vyšší než 0,04 mbar, aby nemohlo dojít ke zpětnému nasávání výparů do místnosti, kde se nachází digestoř.

• Výměnu napájecího kabelu v případě jeho poškození musí provést výrobce nebo oddělení technického servisu, aby bylo vyloučeno jakékoliv riziko.
• Jestliže je v návodu k instalaci plynového sporáku uvedena větší vzdálenost než výše uvedená, je třeba to vzít v úvahu. Musí být dodrženy všechny normy týkající se odvodu vzduchu.
• Použijte pouze šrouby a spojovací materiál vhodného typu pro digestoř. Upozornění: nebude-li provedena instalace šroubů nebo upevňovacích zařízení podle tohoto návodu, mohlo by vzniknout nebezpečí zasažení elektrickým proudem.
• Připojte digestoř k napájecí síti za použití dvoupólového vypínače s nejméně 3 mm vzdálenosti mezi kontakty.

POUŽITÍ

• Odsávací digestoř je projektována výlučně pro domácí použití, k odstraňování pachů z kuchyně.
• Nikdy nepoužívejte digestoř k jiným účelům, než ke kterým je určena.
• Nikdy nenechávejte pod digestoří při chodu vysoký plamen.
• Seřiďte intenzitu plamene tak, aby byl nasměrován pouze na dno varné nádoby, a ujistěte se, aby nešlehal po jejích stranách.
• Kontrolujte fritovací hrnce během používání: přiliš zahřátý olej by se mohl vznítit.
• Pod kuchyňskou digestoří nepřipravujte flambovaná jídla, je zde nebezpečí požáru.
• Tento spotřebič může být používán dětmi ve věku nad 8 let a osobami se sníženými fyzickými,

smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod pečlivým dohledem nebo byly seznámeny s pokyny k použití přístroje bezpečným způsobem a rozumějí rizikům. Zkontrolujte, zda si děti nehrají s přístrojem. Čištění a údržba, které mají být vykonávány uživatelem, nesmí být prováděny dětmi, pokud nejsou pod dozorem.

• POZOR: přístupné části mohou při používání varných přístrojů dosahovat vysokých teplot.

ÚDRŽBA

• Před čištěním či jakoukoliv operací údržby přístroj vypněte nebo jej odpojte od napájecí sítě. Vyčistěte a/nebo vyměňte filtry po uvedené době (nebezpečí vznícení).
• Tukové filtry je třeba čistit po každých 2 měsících používání nebo i častěji v případě intenzivního používání, je možné je mýt v myčce.
• Uhlíkový filtr nelze mýt ani regenerovat, ale je třeba ho vyměnit zhruba po každých 4 měsících používání nebo v případě potřeby i častěji. "Jestliže čištění není prováděno podle návodu, je zde riziko vznícení".
• Digestoř čistěte navlhčeným hadrem a neutrálním tekutým čisticím prostředkem.

Symbol na výrobku nebo na jeho obalu označuje, že výrobek nemůže být zlikvidován jako normální domácí odpad. Výrobek, který má být zlikvidován, musí být odevzdán do specializovaných sběren pro recyklaci elektrických a elektronických komponentů. Tím, že se ujistíte o řádném provedení likvidace tohoto výrobku, přispějete k zabránění případného negativního dopadu na životní prostředí a na zdraví osob, který by mohla mít nesprávně provedená likvidace. Podrobnější informace o recyklaci tohoto výrobku získáte na obecním úřadě, v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili.

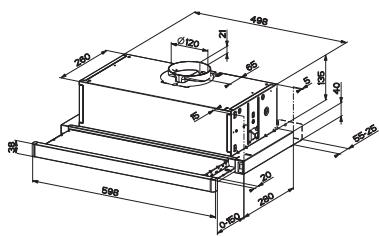

Prostorový rozměr

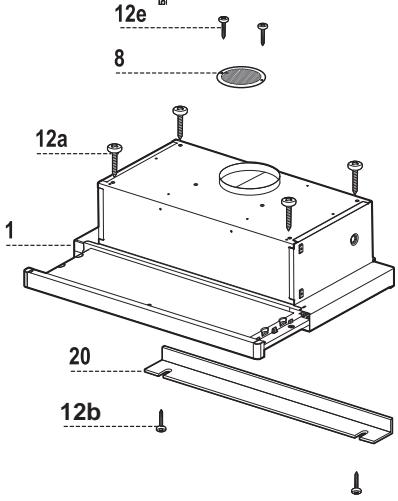

Díly

Č.	Poč.	Díly spotřebrane
1	1	Těleso digestoře s: ovládáním, osvětlením, jaknotkou ventilatóur, filtry
8	1	Směrovatelná mřižka s vystupem vzduchu
20	1	Uzavirací profil
Č.	Poč.	Díly k instalaci
12a	4	Śrouby 4,2 x 44,4
12b	2	Śrouby 4,2 x 12,7
12e	2	Śrouby 2,9 x 12,7
1	1	Návod k použití

Vyvtáni podpurné desky a montáž digestoře

MONTÁŽ SE ŠROUBY

• Podpůrná deska digestoře musí ustupovat o 135 mm vzhledem k dolní ploše závěsných skříněk.
• Vyvrtejte 4,5 mm do podpůrné desky s pomocí vrtací šablony, která je součástí vybavení.
• Vyvrtejte otvor Ø 125,5 mm do podpůrné desky s pomocí vrtací šablony, která je součástí vybavení.
• Připevněte 4 šrouby 12a (4,2 x 44,4), které jsou součástí vybavení.

MONTÁŽ S UPEVNĚNÍM NA ZÁPADKU

• Digestoř může být namontována přímo na dolní plochu závěsných skříněk pomocí bočních držáků se západkou.
• Proveďte zářez na dolní plochu závěsné skřínky, podle instrukcí.
• Nasaďte digestoř až k zaháknutí bočních držáků se západkou. Proveďte konečné zajištění utažením šroubů Vf pod digestoří.

Typ digestoře	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

UZAVÍRACÍ PROFIL

• Prostor mezi okrajem digestoře a zadní stěnou je možné uzavřít pomocí profilu 20, který je součástí vybavení, s použitím příslušných šroubů 12b.

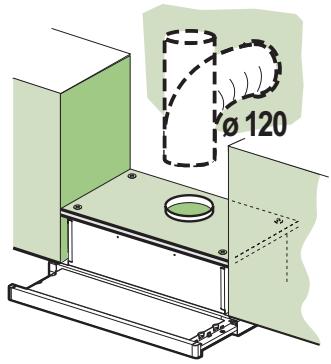

VÝSTUP VZDUCHU U NASAVACÍHO PROVEDENÍ

Při instalaci v odsávacím provedení připojte digestoř k výstupnímu potrubí prostřednictvím pevné nebo ohebné trubky o průměru 120 mm, kterou zvolí instalační technik.

• Trubku připevněte vhodnými stahovacími páskami. Tento materiál není součástí vybavení.
• Vyjměte případné uhlíkové filtry proti zápachu.

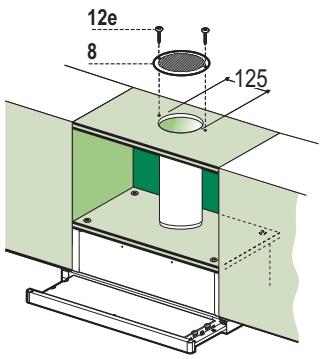

VÝSTUP VZDUCHU U FILTRAČNÍHO PROVEDENÍ

• Vyvrtejte otvor o průměru 125,5 mm do případné konzoly nad digestoří. K výstupnímu otvoru na konzole nad digestoří připojte přírubu pomocí pevné nebo ohebné trubky 120 mm.
• Trubku připevněte vhodnými stahovacími páskami. Tento materiál není součástí vybavení. Směrovatelnou mřížku 8 připevněte k výstupu 2 šrouby 12e (2,9 x 9,5), které jsou součástí vybavení.
• Ověřte si, že jsou nasazené uhlíkové filtry proti zápachu.

ELEKTRICKÉ PŘIPOJENÍ

• Digestoř připojte k napájecí síti pomocí dvoupólového vypínače s nejméně 3 mm vzdálenosti mezi kontakty.
• Po instalaci digestoře je nutné poprvé energicky otevřít posuvný spodek, až ucítíte, že je vysunutý na doraz.

Ovládací panel

L Osvětlení – Zapíná a vypíná osvětlení. M Motor – Zapíná a vypíná motor nasávání. V Rychlost – Určuje provozní rychlost:

1. Minimální rychlost, vhodná obzvláště pro nepřetržitou výměnu vzduchu, při malém množství výparů.
2. Prostřední rychlost, určená pro většinu použití, ideální poměr mezi průtokem čištěného vzduchu a hlučností.
3. Maximální rychlost, určená pro zpracování maximálního množství výparů i během dlouhého časového úseku.

Osvětlení Zapíná a vypíná osvětlení. M Motor Zapíná a vypíná motor nasávání. V Rychlost Určuje provozní rychlost:

1. Minimální rychlost, vhodná pro obzvláště nepřetržité výměny vzduchu, v případě malého množství výparů.
2. Prostřední rychlost, určená pro většinu použití, ideální poměr mezi průtokem čištěného vzduchu a hlučností.

Tukové filtry

Čištění kovových samonosných filtrů

Lze je mýt i v myčce; je nutné je mýt asi každé 2 měsíce používání, při obzvlášť intenzivním používání i častěji. Vysuňte nasávací spodek. - Vytáhněte filtry jeden po druhém uvolněním příslušných háčků. - Umyjte filtry a dejte pozor, abyste je neohnuli, před nasazením je nechte uschnout. (Případná změna barvy povrchu filtru, která se může časem projevit, nemá v žádném případě vliv na účinnost filtru.) - Při opětovném nasazování udržujte držadlo směrem k viditelné vnější části. Zavřete nasávací spodek.

Uhlíkové filtry proti zápachu (filtrační provedení)

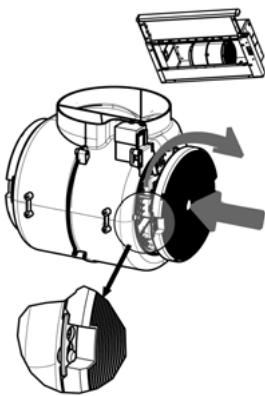

VÝMĚNA

Upozornění: Před výměnou filtru proti zápachu vypněte světla a počkejte, až žárovky vychladnou.

• Nelze je mýt v myčce, ani obnovovat; je nutné je asi každé 4 měsíce používání vyměnit, při obzvlášť intenzivním používání i častěji. Vysuňte nasávací spodek.
• Vyjměte tukové filtry.
• Odstraňte nasycený uhlíkový filtr proti zápachu uvolněním příslušných háčků.
• Namontujte nový filtr připnutím do příslušného uložení. Tukové filtry vraťte zpět. Zavřete nasávací spodek.

Světlení

• V případě výměny kontaktujte technický servis ("V případě nákupu kontaktujte technický servis").

Franke S.p.a.

Via Pignolini, 2

37019 Peschiera del Garda (VR)

www.franke.it

991.0459.497_ver3 - 161130

D002815_02
