Ürün Tipi	Mutfak Davlumbazı
Marka	Franke
Modeller	FTC 601 BK GL, FTC 601 GR XS
Kategori	Mutfak Evyesi (karışık kılavuz)
Boyutlar (60 cm model için L1)	510 mm
Pişirme yüzeyine minimum güvenlik mesafesi	650 mm
Hava çıkış çapı	120 mm
Elektrik beslemesi	230 V ~ 50 Hz (standart tahmin)
Yalıtım sınıfı	Sınıf I (topraklama gerekli)
Ana fonksiyonlar	Aydınlatma, 3 kademeli emiş (düşük, orta, yüksek)
Kumanda tipi	Butonlar (L, M, V)
Kademe sayısı	3
Yağ filtresi	Kendinden taşıyıcı metal, bulaşık makinesinde yıkanabilir
Yağ filtresi temizleme sıklığı	Her 2 ayda bir (veya kullanıma göre daha sık)
Aktif karbon filtre	Yıkanamaz, her 3-4 ayda bir değiştirilmelidir
Aydınlatma	Değiştirilebilir ampuller (Müşteri Hizmetleri ile iletişime geçin)
Kurulum	Duvara montaj (vida) veya dolap altına klipsleme
Kullanım	Sadece ev tipi
Güvenlik	Otomatik kapatma belirtilmemiş; alevli pişirme ile kullanmayın; fritözleri gözetimsiz bırakmayın
Verilen aksesuarlar	Yönlendirilebilir ızgara, kapatma profili, montaj vidaları, delik şablonu
Ağırlık	Belirtilmemiş (tahmini 10-15 kg)

Sık sorulan sorular - FTC 601 BK GL - FTC 601 GR XS FRANKE

Bu kılavuz hangi modelleri kapsar?

Bu kılavuz, Franke markasının FTC 601 BK GL ve FTC 601 GR XS modellerini kapsar.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi 650 mm'dir. Gazlı ocağınızın talimatları daha büyük bir mesafe gerektiriyorsa kontrol edin.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri her 2 ayda bir temizlenir. Bulaşık makinesinde veya elde hafif bir deterjanla yıkanabilir. Tekrar takmadan önce kurumaya bırakın.

Aktif karbon filtre ne sıklıkla değiştirilmelidir?

Aktif karbon filtre yıkanmaz ve her 3 ila 4 ayda bir veya yoğun kullanım durumunda daha sık değiştirilmelidir.

Davlumbazı devridaim versiyonunda kurabilir miyim?

Evet, devridaim versiyonunda, üst dolaba 125 mm'lik bir delik açın ve davlumbazı 120 mm'lik bir hortumla bağlayın. Verilen yönlendirilebilir ızgarayı takın. Karbon filtrelerin yerinde olduğundan emin olun.

Güç kablosu hasar görürse ne yapmalıyım?

Cihazı kullanmayın. Kabloyu, kaza riskini önlemek için üretici veya yetkili bir servis tarafından değiştirtin.

Davlumbazın aydınlatması nasıl değiştirilir?

Ampulleri değiştirmek için Franke müşteri hizmetleri ile iletişime geçin. Özel talimatlar olmadan kendiniz yapmaya çalışmayın.

Davlumbazı gazlı ocakla kullanabilir miyim?

Evet, ancak odanın iyi havalandırıldığından emin olun (negatif basınç < 0,04 mbar). Davlumbazın altında asla açık alev bırakmayın ve ateşi tencerelerin dibine doğru yönlendirin.

Emiş kademeleri nasıl ayarlanır?

Kademeleri değiştirmek için V tuşunu kullanın: düşük (sessiz, az buhar), orta (normal kullanım), yüksek (yoğun emisyon). M tuşu motoru açar/kapatır.

PDF formatındaki tam kullanım kılavuzunu nerede bulabilirim?

Kılavuz, notice-facile.com sitesinde ücretsiz indirilebilir. Ayrıca e-posta adresinizi girerek başka bir dilde çeviri talep edebilirsiniz.

KULLANIM KILAVUZU FTC 601 BK GL - FTC 601 GR XS FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımları da görebilirsiniz.

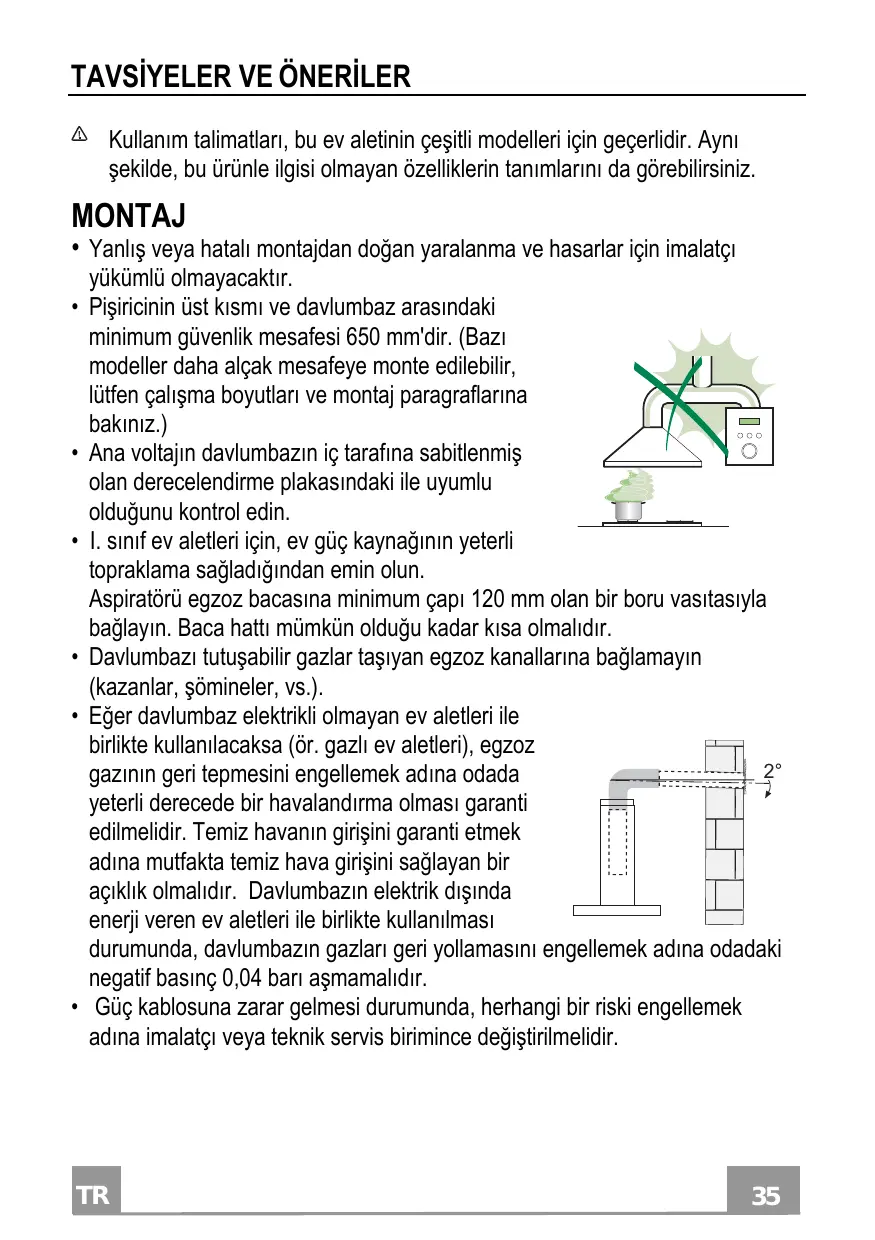

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş alan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin. I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişi açıklığı olmalı. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava değişimi ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın.

Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir. - Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencerenin altında kalacak ve yanlardan taşmayacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbazın altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce, bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım, gözetim altında olmadıklarında çocuklarca yapılmamalıdır.

• DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir. Temizliğin talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır.
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

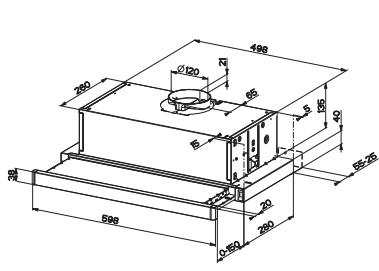

Boyutlar

12e

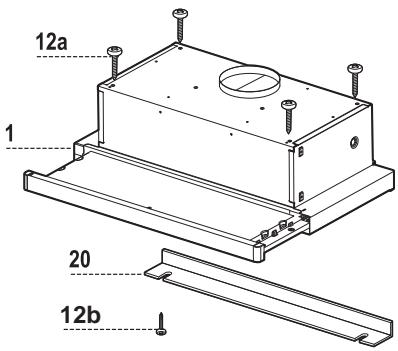

Parçalar

Ref. Adedi Ürünün

1	1 Davlumbaz güvdesi ile: Kontrol Düğmeleri. Lamba, Üfleyici, Filtreler
8	1 Yönlendirmeli Hava Çkış Izgarası
20	1 Kapatma elemani

Ref. Adedi Montaj Parçaları Adedi Malzeme

12a	4	Vidaral 4,2 x 44,4
12b	2	Vidaral 4,2 x 12,7
12e	2	Vidaral 2,9 x 12,7

1 Kullanım Kılavuzu

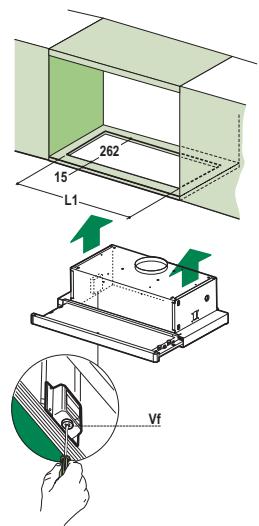

Destek yüzeyinin delinmesi ve davlumbaz montajı

VİDALARLA MONTAJ

• Davlumbazın destek yüzeyi, desteklerin alt yüzünden 135 mm içeride olması gerekmektedir.
• Verilen kalıbı kullanmak suretiyle destekte 4,5 mm çapında bir delik açın.
• Verilen kalıbı kullanmak suretiyle destek yüzeyinde 125 mm çapında bir delik açın.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.

GEÇMELİ TESPİT DÜZENEĞİ İLE MONTAJ

• Davlumbaz, geçmeli yan destekler vasıtasıyla doğrudan desteklerin alt kısmına monte edilebilir.
• Desteklerin alt kısmına, belirtilen şekilde bir delik açın.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştirin.
• Vidaları alttan sıkarak davlumbazı bloke edin.

Davlumbaz	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

KAPATMA PROFİLİ

• Davlumbazın kenarı ile arka duvar arasındaki boşluk, bu amaç için verilen vidalar ile 20 profili uygulanmak suretiyle kapatılabilir (12b).

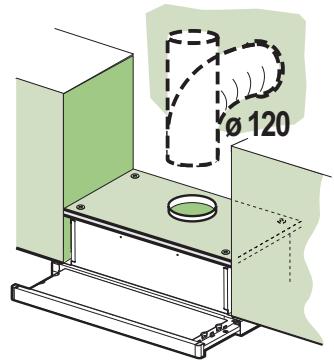

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtresini çıkarınız.

FİLTRELİ MODEL HAVA ÇIKIŞI

• Davlumbazın üzerinde eğer mevcut ise yerleşik bulunan 125 mm çapında bir delik açınız.
• Davlumbaz üzerindeki konsoldaki çıkış deliğine flanşı 120 mm çapında esnek ya da sert bir boru ile bağlayınız.
• Boruyu uygun özellikte kelepçelerle sıkınız. Gereken malzeme cihaz donanımıyla birlikte verilmemiştir.
• Yönlendirmeli ızgarayı donanımdaki 2 adet vida ile (12e) (2,9 x 9,5) tespit noktasına sabitleyiniz.
• Aktif karbonlu koku filtresinin mevcut olduğundan emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı, en az 3 mm kontak açıklığı olan kutuplu bir anahtar üzerinden şebeke cereyanına bağlayın.
• Davlumbaz ilk kez monte edildikten sonra, yürüyen arabanın, tamponda klik sesi duyulana kadar el ile açılması gerekmektedir.

Kumanda tablosu

L Işıklar: Aydınlatma tesisatını açıp kapatır. M Motor: Hava çekme motorunu açıp kapatır. V Hız: Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.
2. Hava emme gücü ve ses seviyesi arasındaki optimal orantı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.
3. Uzun sürelerde de maksimum pişirme buharı emisyonlarını göğüslemeye uygun maksimum hız.

L Işıklar: Aydınlatma tesisatını açıp kapatır. M Motor: Hava çekme motorunu açıp kapatır. V Hız: Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.
2. Hava emme gücü ve ses seviyesi arasındaki optimal orantı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.

Yağ filtreleri

MONTE Lİ METAL YAĞ FİLTRELERİNİN TEMİZLİĞİ

• Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya özellikle yoğun kullanım söz konusu ise daha sık yıkanmalıdırlar. Emme arabasını çıkartın.
• Kancalarına bastırmak sureti ile filtreleri teker teker sökün.
• Filtreleri katlamadan yıkayın ve monte etmeden önce kurutun. (Zamanla filtre yüzeyinde meydana gelebilecek renk değişikliği filtrenin etkinliğinde kesinlikle bir azalmaya neden olmaz.)
• Kolu dışarıdan görülen tarafa kalacak şekilde yeniden monte edin. Emme arabasını kapatın.

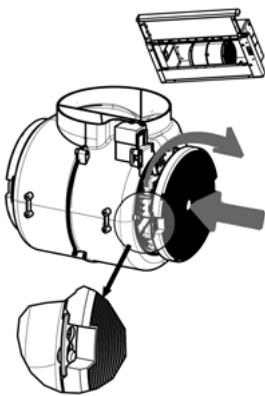

Koku filtreleri (Filtreli Versiyon)

DEĞİŞTİRME

Dikkat: Koku filtresini değiştirmeden önce ışıkları kapatın ve lambaların soğumasını bekleyin.

• Yıkanmazlar ve yeniden kullanılamazlar, yaklaşık her 4 ay kullanıldıktan sonra veya özellikle yoğun kullanım söz konusu ise değiştirilirler. Emme arabasını çıkarın.
• Yağ filtresini çıkarın.
• Kancalarından bastırarak koku filtresini aktif karbon kısmından çıkarın.
• Yeni filtreyi yuvasına takınız. Yağ filtresini yerine takın. Emme arabasını kapatın.

Aydınlatma

• Değiştirmek için Teknik Servisle bağlantı kurun ("Edinmek için teknik servisle bağlantı kurun").
