GA-Z87X-UD5H - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-Z87X-UD5H
Formát	ATX
Patice procesoru	LGA1150
Čipová sada	Intel Z87 Express
Podporovaný typ paměti	DDR3
Počet paměťových slotů	4 (max 32 GB)
SATA konektory	6× SATA 6 Gb/s
USB konektory	USB 3.0 (přední a zadní)
Rozšiřující sloty	PCI Express 3.0 x16, PCI Express 2.0 x1, PCI
Rozměry (D x Š)	30,5 cm × 24,4 cm
Hmotnost	Přibližně 1,2 kg
Požadovaný zdroj napájení	ATX 24pin + 8pin CPU
Hlavní funkce	Podpora multi-GPU, DualBIOS, HD audio, Gigabit LAN
Údržba a čištění	Odstraňovat prach stlačeným vzduchem, vyhýbat se vlhkosti
Bezpečnost	Před jakoukoli manipulací odpojte napájení
Náhradní díly a opravitelnost	Vyměnitelná CMOS baterie, standardní konektory
Obecné informace	Základní deska pro procesory Intel Core 4. generace

Často kladené otázky - GA-Z87X-UD5H GIGABYTE

Které procesory jsou kompatibilní s GIGABYTE GA-Z87X-UD5H?

Tato základní deska podporuje procesory Intel Core 4. generace (Haswell) s paticí LGA1150, včetně Core i7, i5, i3, Pentium a Celeron.

Jaký typ paměti RAM mám použít?

Základní deska akceptuje paměť DDR3 s frekvencí až 3000 MHz (OC). Má 4 sloty pro maximálně 32 GB v dvoukanálovém zapojení.

Jak aktualizovat BIOS desky GA-Z87X-UD5H?

BIOS můžete aktualizovat pomocí utility @BIOS od GIGABYTE v systému Windows nebo pomocí funkce DualBIOS. Stáhněte nejnovější verzi z webových stránek GIGABYTE.

Jaké napájecí konektory jsou vyžadovány?

Základní deska vyžaduje ATX zdroj s hlavním 24pin konektorem a 8pin CPU konektorem (EPS12V). Ujistěte se, že váš zdroj je poskytuje.

Mohu použít více grafických karet?

Ano, základní deska podporuje AMD CrossFireX a NVIDIA SLI s až 2 grafickými kartami přes sloty PCI Express x16.

Jak připojit kabely předního panelu?

Pro přesné zapojení nahlédněte do manuálu. Obecně připojte vypínač napájení (PW), LED napájení (PWR_LED), reproduktor (SPEAK), LED pevného disku (HDD_LED) a tlačítko reset (RESET) na konektor F_PANEL.

Má základní deska interní USB 3.0 konektory?

Ano, má USB 3.0 konektory pro přední panel a také USB 3.0 porty na zadním panelu.

Jaký je postup instalace procesoru?

Zvedněte páčku patice, zarovnejte trojúhelník CPU s trojúhelníkem patice, jemně vložte procesor bez použití síly a poté sklopte páčku. Před montáží chladiče naneste teplovodivou pastu.

Podporuje základní deska rychlé spouštění (UEFI)?

Ano, používá UEFI BIOS s grafickým rozhraním, umožňující rychlé spouštění a pokročilou konfiguraci.

Kde najdu ovladače a software pro tuto základní desku?

Stáhněte nejnovější ovladače z oficiálních webových stránek GIGABYTE nebo použijte přiložené DVD pro počáteční instalaci.

NÁVOD K OBSLUZE GA-Z87X-UD5H GIGABYTE

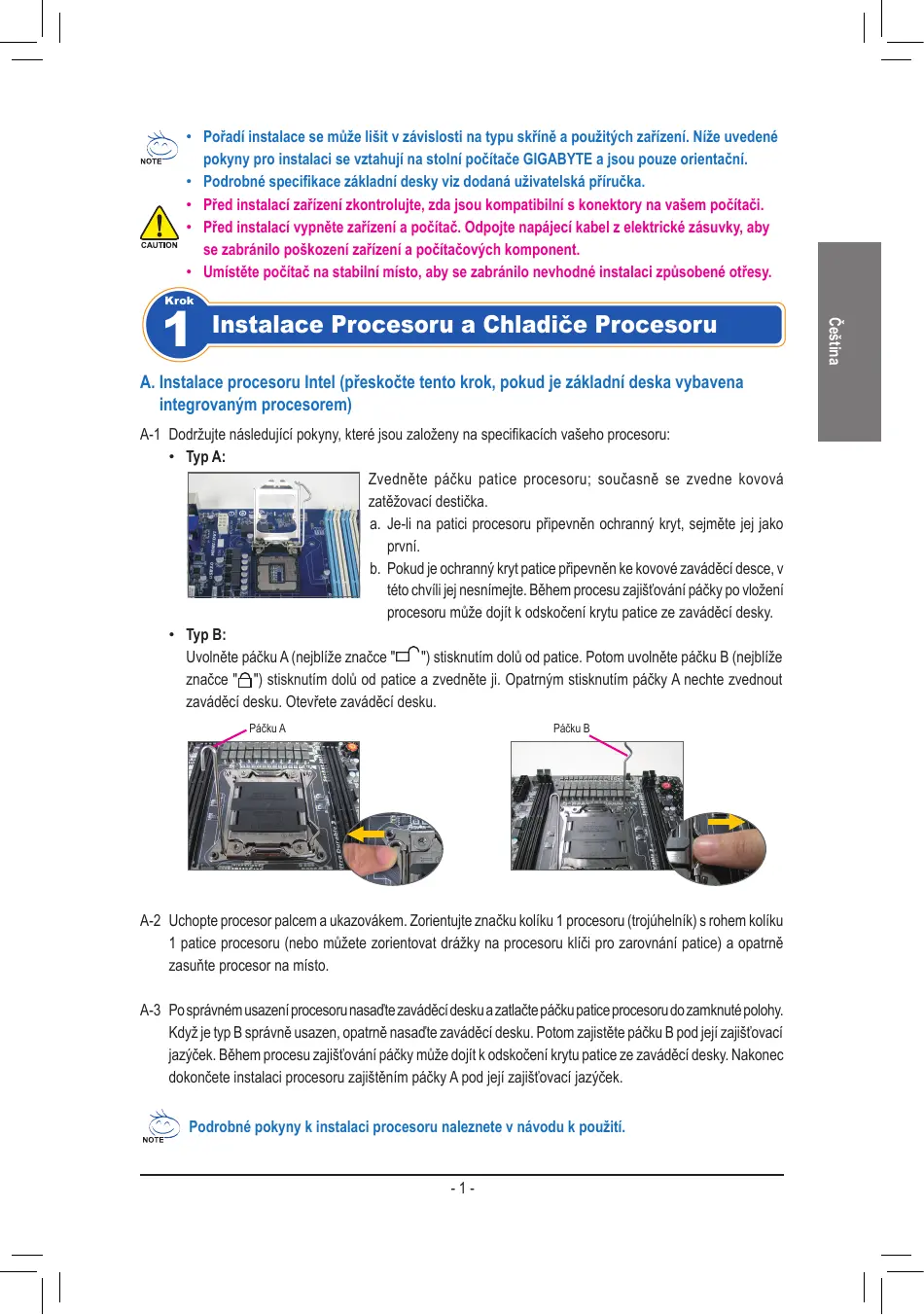

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibiln s konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrésy.

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímajejte. Během procesu zajistování páčky po vložení procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

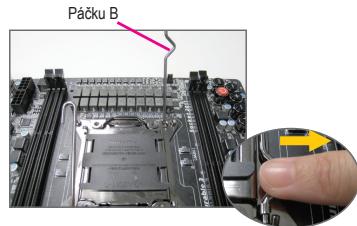

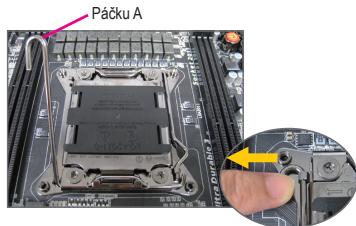

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelnik) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasad'te zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasad'te zavádeci desku. Potom zajistěte páčku B pod jej zajišťovaci jazýček. Během procesu zajišťovani páčky může dojík odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajišěnín páčky A pod jej zajišťovaci jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesor prěd přehrátm.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

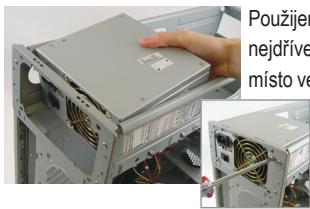

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použíte skříne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Pred zakuponim rozsirovac i karty zkontrolujte jeji delku a ovebre, zd se veje do skrne počităce.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické jegnotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

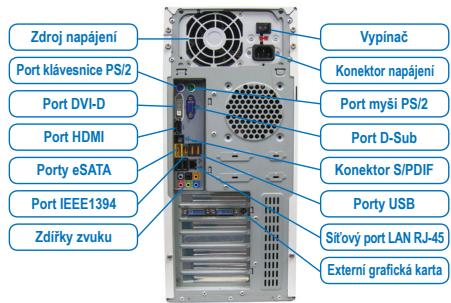

Pripojeni Perifériú

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.
