Tip produs	Placă de bază
Marcă	GIGABYTE
Model	GA-Z87X-UD5H
Factor de formă	ATX
Soclu procesor	LGA1150
Chipset	Intel Z87 Express
Tip memorie suportată	DDR3
Număr sloturi memorie	4 (max 32 GB)
Conectori SATA	6 x SATA 6 Gb/s
Conectori USB	USB 3.0 (față și spate)
Sloturi de extensie	PCI Express 3.0 x16, PCI Express 2.0 x1, PCI
Dimensiuni (L x l)	30,5 cm x 24,4 cm
Greutate	Aproximativ 1,2 kg
Alimentare necesară	ATX 24 pini + 8 pini CPU
Funcții principale	Suport multi-GPU, DualBIOS, audio HD, Gigabit LAN
Întreținere și curățare	Îndepărtați praful cu aer comprimat, evitați umiditatea
Siguranță	Deconectați alimentarea înainte de orice manipulare
Piese de schimb și reparabilitate	Baterie CMOS înlocuibilă, conectori standard
Informații generale	Placă de bază pentru procesoare Intel Core a 4-a generație

Întrebări frecvente - GA-Z87X-UD5H GIGABYTE

Ce procesoare sunt compatibile cu GIGABYTE GA-Z87X-UD5H?

Această placă de bază suportă procesoare Intel Core de a 4-a generație (Haswell) cu soclu LGA1150, inclusiv Core i7, i5, i3, Pentium și Celeron.

Ce tip de memorie RAM trebuie să folosesc?

Placa de bază acceptă memorie DDR3, cu o frecvență de până la 3000 MHz (OC). Dispune de 4 sloturi pentru maximum 32 GB în configurație dual-channel.

Cum actualizez BIOS-ul GA-Z87X-UD5H?

Puteți actualiza BIOS-ul prin utilitarul @BIOS de la GIGABYTE sub Windows sau folosind funcția DualBIOS. Descărcați cea mai recentă versiune de pe site-ul web GIGABYTE.

Care sunt conectorii de alimentare necesari?

Placa de bază necesită o sursă ATX cu un conector principal de 24 pini și un conector CPU de 8 pini (EPS12V). Asigurați-vă că sursa dvs. le furnizează.

Pot folosi mai multe plăci grafice?

Da, placa de bază suportă AMD CrossFireX și NVIDIA SLI cu până la 2 plăci grafice prin sloturile PCI Express x16.

Cum conectez cablurile panoului frontal?

Consultați manualul pentru configurația exactă a pinilor. În general, conectați întrerupătorul de alimentare (PW), LED-ul de alimentare (PWR_LED), difuzorul (SPEAK), LED-ul hard disk-ului (HDD_LED) și butonul de resetare (RESET) la conectorul F_PANEL.

Placa de bază are conectori USB 3.0 interni?

Da, are conectori USB 3.0 pentru panoul frontal, precum și porturi USB 3.0 în spate.

Care este procedura de instalare a procesorului?

Ridicați pârghia soclului, aliniați triunghiul CPU cu cel al soclului, introduceți ușor procesorul fără a forța, apoi coborâți pârghia. Aplicați pastă termică înainte de a monta ventilatorul.

Placa de bază suportă pornirea rapidă (UEFI)?

Da, utilizează un BIOS UEFI cu interfață grafică, permițând o pornire rapidă și o configurare avansată.

Unde pot găsi driverele și software-ul pentru această placă de bază?

Descărcați cele mai recente drivere de pe site-ul web oficial GIGABYTE, sau utilizați DVD-ul furnizat împreună cu placa de bază pentru instalarea inițială.

MANUAL DE UTILIZARE GA-Z87X-UD5H GIGABYTE

• Secventa de instalare poate diferi in functie de tipul de carcasăși de dispositivele utilizezate. Instructiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTEși sunt numai pentru referinta.
• Consultatu manualul de'utilizare inclus pentru specificaile detaliate ale placi de bazza.
• Inainte de instalarea dispositivelor, asigurați-vă că dispositivele sunt conforme cu conectorii de pe computer.
• Inainte de instalarea dispositivelor, asigurati-và cà disposizitivele ŞI computerul sunt opritte. Deconnectaţi cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorarii dispositivelor ŞI a componentelor sistemului.
• Asezati computerul pe o suprafata stabilă pentru a preveni instalare inadecvatacauzata de oscilatii.

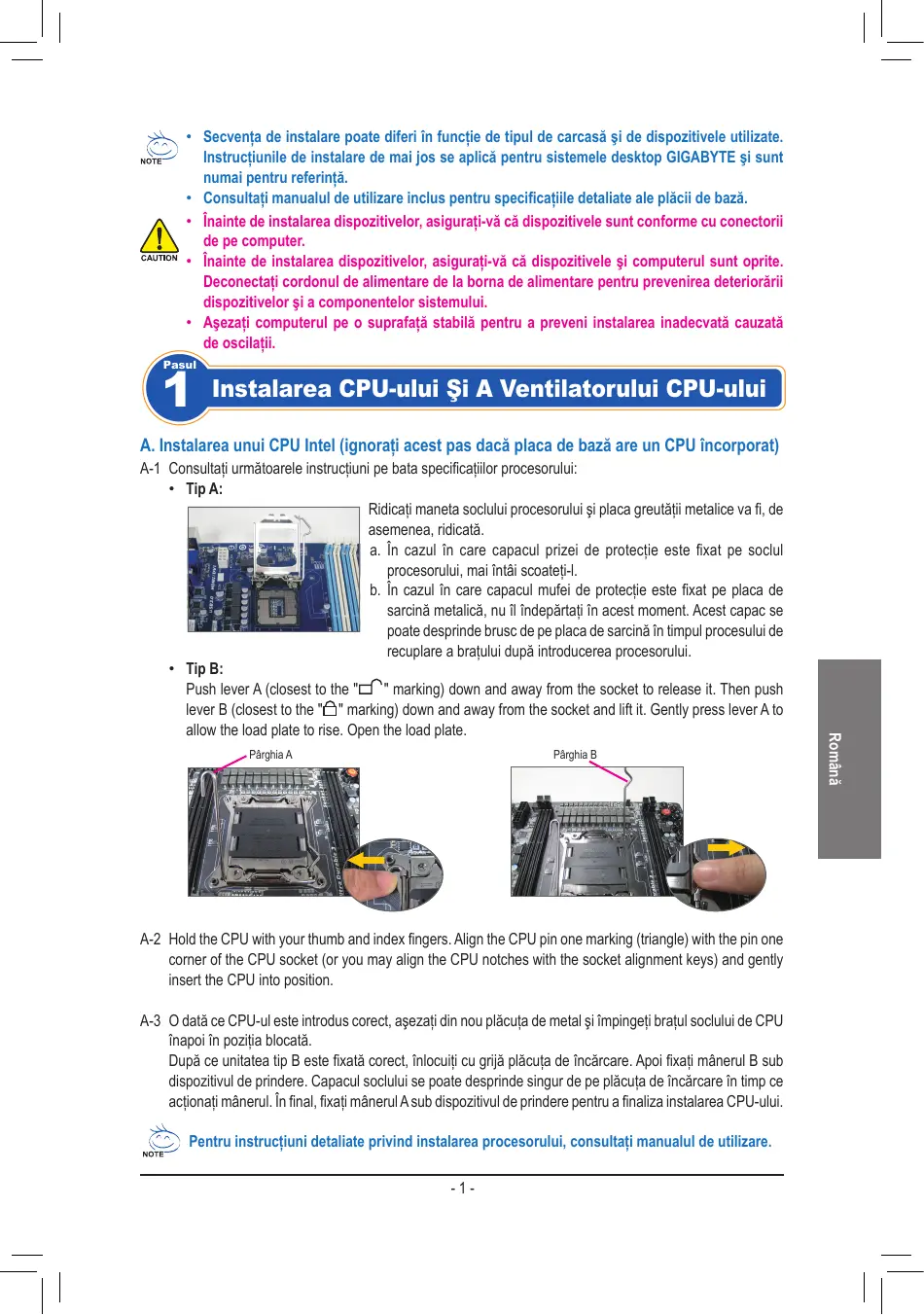

Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignorati acest pas dacà placà de bazá are un CPU incorporat)

A-1 Consultati urmatoarele instruioni pe bata specificiilor procesorului:

Tip A:

Ridicati maneta sociului procesorului si plac greutatai metalice va fi, de asemenea, ridicata.

a. In cazul in care capacul prizei de protecjie este fixat pe socul procesorului, mai intai scoatelji-l.
b. In cazul in care capacul mufei de protectie este fixat pe placu de sarcinà metalica, nu il indepãratai in acest moment. Acest capacit se poate desprinde brusc de pe placu de sarcinà in timpul procesului de recuplare a bratului dupa introducerea procesuluiui.

Tip B:

După ce unitatea tip B este fixata corect, inlocuițu cu grijă plăcuța de inçarcare. Apoi fixati帽子erul B sub dispositivul de prindere. Capacul soclului se poate desprinde singur de pe plăcuța de inçarcare in timpe ce actionati帽子erul. In final, fixati帽子erul A sub dispositivul de prindere pentru a finaliza instalarea CPU-ului.

Pentru instruioni detaliate privind instalarea procesorului, consultati manualul deutilizare.

B. Instalarea unui CPU AMD (ignorati acest pas dacà placà de bază are un CPU incorporat)

B-1 Ridicati complet bratul soclului de CPU. Aliniati pinul unu al CPU-ului (marcajul de triunghi mic) cu marcajul de triunghi de pe soclul de CPU si introduciu uor CPU-ul in soclu. Asiguratii-va cai pini i CPU-ului se potrivesc perfect in orificii.
B-2 O data ce CPU-ul este positionat in soclu, azezati un deget in mischieful CPU-ului, coborand bratul soclului si fixandiul-i in positia blocata complet.

• Nu forța CPU-ul in socul de CPU. CPU-ul nu potriveste dacă este orientat incorrect. Reglați orientarea CPU-ului dacă se intâmplă incest lucru.
• NU atingeti contactele sociului. Pourtra proteja sociul procesorului, inlocui carcasa de protectie numai atunci cando procesorul nu este instalat.

C. Instalarea ventilatorului CPU-ului

C-1 Inainte de instalarea ventilatorului CPU-ului, adaugata iintai un strat subtire de pasta pentru radiator pe suprafata CPU-ului. Apoi instalati ventilatorul (consulta manualul de instalare pentru ventilatorul CPU-ului).
C-2 Conectaçti cablul ventilatorului CPU-ului la conectorul CPU_FAN (VENTILATOR_CPU) localizat pe plac de bază, astfel inçât ventilatorul să poata Functiona adevcat pentru prevenirea supraíncăzirii CPU-ului.

Pasul

2 Instalarea Memoriei

Observazioni orientarea modulului de memorie. Desfaceti clamele de fixare la ambele capete ale socului de memorie. Asezeati modulul de memorie pe soclu. Dupa cum este indicat in imaginea din stangia, asezeati degetele pe marginea superioar a memoriei, impingeti in nos memoria si introduceti-o vertical in socul de memorie. Clamele de la ambele capete ale socului cupleazà in posiztie cand modulul de memorie este introdus fix.

Pasul

3 Pregătirea Carcasei Şi Instalarea Sursei De Alimentare

Utilizand系統 desktop GIGABYTE ca in exemplul demonstrativ, indepãrtati
intai ambele pãrìs capacul carcasei pentru instalarea sursei de alimentare.
Puneti sursa de alimentare la locul saùn carcasă si fixati-o cu suruburi.

Instalarea Şi amplasarea sursei de alimentare pot diferi in functie de tipul de carcasă/utilizat.

Pentru a va asigura cà sistemas dvs. primeșe o cantitate suficientă de energia electrică, va recomandamă săutilizățo sută de alimentare de calitate. Dacă este utilizata o sută de alimentare care nu furnizeazeă energia necessară, rezultatul poate duce la un system instabil Sau neincârcabil.

Instalarea Placii De Baza

Indepartaţi plăcuţa I/O originală de pe partea din spate a carcaseiși inlocuţi-o cu plăcuţa I/O a plăcii de bază. Aşezaţi placă de bază în carcasă, poziţIonand-o în plăcuţa I/O. Aliniţi orificiile Šuruburilor de montare de pe placă de bază cu orificiile de montare corespunzătoare de pe carcasă. Fixaţi placă de bază în poziţie cu Šuruburi.

Ecran I/O

Instalarea Unui Card De Extensie

Localizati un slot de extensie care suporta cardul si indepartatu capacul slotului de pe panoul din spate al carcasei. Apoi introduci cardul de extensie in slot. Fixati suportul cardului de expansiune pe panoul din spate al carcasei cu un surub.

Placă grafică PCI Express

Inainte de a achizitiona un card de expansione, verificati lungimea cardului pentru a va asigura se potriveste cu carcasa.
Asigurat-vă de asezarea completă a cardului de extensie în slot.

Instalarea Dispositivelor IDE Şi SATA

6-1 Instalați unitățile optice, precum unitățile DVD-ROM și CD-ROM. Indepartați capacul bay-ului pentru unitate de 5,25" de pe parte din fata a carcasei. Montați unitatea optică în bay-ul pentru unitate de 5,25"și fixati-o cușuruburi.

Instalarea unei unitati optice

6-2 Instalati hard disk-urile IDE 山 SATA. Instalati hard disk-ul intr-un bay pentru unitate din carcasa si fixa-i cu suruburi.

Instalarea unui hard disk

• Un conector IDE de pe placà de bază poate conecta până la două dispositive IDE. Inainte de instalare, verificati setările elementelor de legătura (unitate master Şi slave) de pe disposizitvele IDE.
• Daca este instalat mai mult de un hard disk, intrați in configurarea BIOS aSYSTEMULI pentru setarea secventei de incârcare a hard disk-urilor.

Conectarea Cablurilor La Conectorii Interni

7-1 Conectaţi cablurile la conectoriiși distribuiitori interni de pe placă de bază, inclusiv conectorii IDE/SATA, audio de pe panoul frontal, USB, distribuiitori IEEE 1394 etc.
7-2 Ataşati modulat panoului frontal (diferă in functie de designul carcasei, cuprinzând indicatorul de alimentare, indicatorul de activitate a hard disk-ului, difuzoarele, intrerupătorul de reinitializare, intrerupătorul de alimentare etc.) de pe carcasă pe distributorul panoului frontal (F PANEL) (PANOU_F) de pe placă de bază.

Distribuitorul panouli frontal

Seminificatia pinului A:

Seminificatia pinului B:

MSG: Message (Mesaj)/Power

(Pornire)/Sleep (Hibermare)

Cl: Comutator pentru mecanismul de detectare a intruzionilor

(Notea) Semnificata pinilor de pe comutatorul din partea frontala poate s fié diferità in functie de model. Consultatj manualul de utilizezare al plici de bazà pentru semnificatia corectă a pinilor.

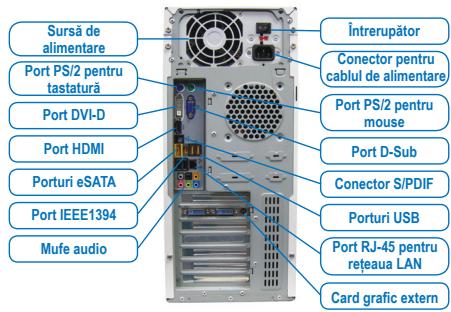

Conectarea Perifericelor

Partea din spate a carcasei

Dupä ce paşii de mai sus au fost completenessi, conectati dispositivile periferice la computer, precum tastatura, mouse-ul, monitorul etc. Apoi conectati alimentarea, porniti sistemul.si instalati software-ul besoin.
