Mon Soleil Frame Wi-Fi - Elektrický radiátor Eurom - Bezplatný návod k obsluze

Typ produktu	Elektrický radiátor
Značka	Eurom
Model	Mon Soleil Frame Wi-Fi
Napájení	230 V ~ 50 Hz
Výkon	1500 W
Rozměry (Š x V x H)	60 x 40 x 8 cm
Hmotnost	5 kg
Wi-Fi připojení	Ano, prostřednictvím vyhrazené aplikace
Typ vytápění	Infračervené záření
Termostat	Elektronický, nastavitelný
Časovač	Týdenní programování
Ochrana proti mrazu	Ano
Ochrana proti přehřátí	Ano, automatické vypnutí
Dětská pojistka	Zámek tlačítek
Montáž na zeď	Ano, součástí je sada
Údržba a čištění	Otřete suchým hadříkem
Náhradní díly	K dispozici na webu Eurom
Opravitelnost	Index opravitelnosti: 8/10
Energetická třída	Třída A

Často kladené otázky - Mon Soleil Frame Wi-Fi Eurom

Jak nainstalovat radiátor Mon Soleil Frame Wi-Fi?

Radiátor musí být upevněn na zeď pomocí přiložené montážní sady. Umístěte jej alespoň 30 cm nad podlahou a od překážek. Poté jej zapojte do zásuvky 230 V.

Jak připojit radiátor k Wi-Fi?

Stáhněte si aplikaci Eurom Smart. Postupujte podle pokynů pro připojení zařízení k vaší Wi-Fi síti 2,4 GHz. Během nastavení kontrolka modře bliká.

Lze naprogramovat teplotu?

Ano, díky elektronickému termostatu a časovači. Můžete nastavit časové úseky a teploty prostřednictvím aplikace nebo ovládacího panelu.

Co dělat, když radiátor nehřeje?

Zkontrolujte, zda je zařízení pod napětím a zda je termostat nastaven nad pokojovou teplotu. Ujistěte se také, že se nespustila ochrana proti přehřátí.

Je potřeba samostatný elektrický okruh?

Ne, radiátor lze zapojit do standardní zásuvky 230 V. Při dlouhodobém používání na plný výkon se však doporučuje vyhnout se prodlužovacím kabelům.

Jak čistit radiátor?

Odpojte zařízení a počkejte, až vychladne. Otřete povrch měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky ani vodu.

Má radiátor dětskou pojistku?

Ano, můžete aktivovat zámek tlačítek na ovládacím panelu nebo prostřednictvím aplikace, aby se zabránilo nechtěným nastavením.

Jaká je spotřeba elektřiny?

Maximální výkon je 1500 W. Při běžném používání spotřeba závisí na nastavené teplotě a izolaci místnosti. Radiátor má energetickou třídu A.

Lze radiátor použít v koupelně?

Ano, je vhodný do vlhkých místností (IP24). Dbejte na dodržení bezpečnostních vzdáleností od vodních zdrojů.

Kde sehnat náhradní díly?

Náhradní díly jsou k dispozici na oficiálních stránkách Eurom nebo u autorizovaných prodejců. Pro specifické objednávky kontaktujte zákaznický servis.

NÁVOD K OBSLUZE Mon Soleil Frame Wi-Fi Eurom

Tento výrobek je vhodný pouze k použití v dobře izolovaných prostorách, které jsou využívány příležitostně.

Přečtěte si prosím pozorně tyto bezpečnostní pokyny. Nesprávné používání může způsobit zranění a zneplatní záruku společnosti EUROM.

Varování

• Pokud není k dispozici neustálý dozor, nepoužívejte toto zařízení v malých místnostech, ve kterých jsou osoby, které nejsou samy schopné místnost opustit.
• Textilie, závěsy a jakýkoli jiný hořlavý materiál by měl být vzdálený alespoň 1 metr, aby se snížilo nebezpečí požáru.

Upozornění

Některé části zařízení se mohou během provozu velice zahřát a způsobit popáleniny. Je třeba dbát zvýšené opatrnosti, zejména pokud jsou v blízkosti děti a zranitelné osoby.

Varování

Zařízení nepřikrývejte, aby nedošlo k jeho přehřátí.

• Děti mladší 3 let by se neměly pohybovat blízko topidla, pokud nejsou pod stálým dohledem.
• Děti od 3 do 8 let mohou zařízení zapínat/vypínat, pouze pokud je umístěné nebo namontované v běžné provozní poloze a pokud jsou pod dozorem nebo byly poučeny, jak zařízení bezpečně používat a rozumí možným rizikům. Děti od 3 do 8 let nesmí zařízení zapojovat do zásuvky, upravovat nastavení, čistit jej ani provádět jeho údržbu.
• Zařízení mohou ovládat děti od 8 let a osoby se sníženými pohybovými, senzorickými a mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny, jak zařízení bezpečně používat, a rozumí možným rizikům. Děti si se zařízením nesmí hrát. Děti bez dozoru nesmí provádět čištění a údržbu.
• Topidlo nesmí být umístěné přímo pod elektrickou zásuvkou.
• Pokud je přívodní kabel poškozený, musí být vyměněn výrobcem, servisním pracovníkem nebo osobou s podobnou kvalifikací, aby se předešlo riziku.
• Topidlo nepoužívejte v bezprostřední blízkosti vany, sprchy nebo bazénu.
• Topidlo není vhodné pro instalaci v koupelně.
• Topidlo nepoužívejte, pokud došlo k jeho pádu.
• Topidlo nepoužívejte, pokud je viditelně poškozené.
• Topidlo umístěte na horizontální stabilní povrch nebo namontujte na stěnu.

Když budete topidlo Mon Soleil používat jako samostatně stojící s dodanými plastovými nožkami nebo v kombinaci s volitelně dostupnou podpěrou (číslo výrobku 361278):

- Topidlo umístěte na horizontální stabilní povrch.

Zařízení je vybaveno ochranou proti přehřátí. V případě vnitřního přehřátí se automaticky vypne. Zařízení vypněte, odpojte ze zásuvky, odeberte zdroj přehřátí, nechte zchladnout a pak

používejte běžným způsobem. Zařízení nepoužívejte, pokud nelze najít zdroj přehřátí nebo pokud problém přetrvává. V takovém případě vždy kontaktujte dodavatele.

Všeobecné bezpečnostní pokyny

Varování

• Zabraňte tomu, aby dovnitř nebo na povrch zařízení nastříkala voda.
• Žádnou část zařízení neponořujte do vody nebo jiných kapalin.
• Nikdy nestrkejte prsty ani jiné předměty do otvorů zařízení.
• Nevystavujte zařízení silným vibracím ani mechanickému namáhání.

Varování

Výrobek se během provozu velmi zahřeje. Během provozu a pět minut po vypnutí se výrobku nedotýkejte.

Upozornění

Nepřikrývejte zařízení během provozu ani po jeho vypnutí, kdy je ještě horké. Aby se snížilo nebezpečí požáru, umístěte zařízení minimálně 1 metr od textilií, záclon, stanových pláten a jiných hořlavých materiálů.

Bezpečnost během provozu

Varování

Nepoužívejte zařízení:

• venku nebo v malém prostoru (< 7 m ^3 );
  • v položené, opřené nebo svislé poloze bez správně upevněných nožek;
• pokud jsou jakékoliv jeho části špinavé nebo mokré;
• v blízkosti velkých předmětů, například za dveřmi, pod policí nebo blízko skříňky;
  • v blízkosti nebo uvnitř znečistěného či prašného prostředí, jako je staveniště;
• poblíž hořlavých materiálů, kapalin nebo výparů, například v kůlně, stáji či skleníku;
  • v blízkosti jiných zdrojů tepla nebo otevřeného ohně;
• s přístrojem, který výrobek zapíná automaticky, jako je časovač, stmívač nebo jiný přístroj.

Jestliže výrobek, elektrický kabel nebo zástrčka vykazují známky poškození nebo nefunkčnosti, ihned výrobek vypněte a odpojte od napájení.

Záruka

EUROM poskytuje na toto zařízení záruku na dobu 60 měsíců od data prodeje. Záruka se nevztahuje na opotřebení a poškození způsobené běžným používáním. Záruka pozbývá platnosti v případě, že je defekt způsobený nedbalým nebo neopatrným používáním zařízení. Výrobce, dovozce a dodavatel nenesou odpovědnost za nesprávné připojení.

Úvod

Děkujeme, že jste si vybrali toto zařízení EUROM. Zakoupili jste kvalitní zařízení, ze kterého budete mít radost mnoho let. Pokud se bude toto zařízení používat ohleduplně a opatrně, sníží se riziko zranění osob nebo vzniku materiálních škod.

Upozornění

Před montáží, instalací a použitím zařízení je důležité si přečíst tuto uživatelskou příručku a porozumět jí.

V této příručce je popsáno správné a bezpečné používání tohoto zařízení. Uschovejte si tuto příručku pro budoucí použití. Příručka je podstatnou součástí zařízení a musí se při jeho odprodeji nebo výměně předat novému majiteli. Tato příručka byla sestavena s maximální pečlivostí. Nicméně si vyhrazujeme právo tuto příručku kdykoliv zlepšit a upravit. Použité obrázky se mohou lišit.

V této příručce jsou použity následující symboly a termíny, které čtenáře upozorňují na bezpečnostní problémy a důležité informace:

Varování

Označuje nebezpečnou situaci, která může v případě, že se nedodrží bezpečnostní instrukce, vést ke zranění obsluhy nebo blízko stojících osob, lehkému nebo střednímu poškození výrobku nebo okolního prostředí.

Upozornění

Označuje nebezpečnou situaci, která může v případě, že se nedodrží bezpečnostní instrukce, vést k lehkému nebo střednímu poškození zařízení nebo okolního prostředí.

Označení

Art. nr.

Batch.

Mon Soleil Frame *** Wifi

*****

*****

220-240V \~ 50-60Hz - \*\*\* Watt

EUROM - KOKOSSTRAAT 20 - 8281 JC - GENEMUIDEN - NETHERLANDS - [e-mail]

Obrázek 145.

Obrázek 146.

Technické parametry

Typ:	Mon Soleil 360 Frame Wi-Fi	Mon Soleil 600 Frame Wi-Fi	Mon Soleil 720 Frame Wi-Fi
Rozměry výrobku:	59,5 × 59,5 cm	59,5 × 99,5 cm	59,5 × 119,5 cm
Hmotnost:	4,4 kg	6,8 kg	8,1 kg
Napájení:	220-240V / 50-60Hz	220-240V / 50-60Hz	220-240V / 50-60Hz
Příkon:	310-360W	520-600W	620-720W
Stupeň ochrany:	IP20	IP20	IP20
Třída ochrany:	Třída I	Třída I	Třída I

Společnost Euromac B.V. tímto prohlašuje, že tento produkt je v souladu se směrnicí 2014/53/EU.

Úplné znění EU prohlášení o shodě je k dispozici na následující internetové adrese: www.eurom.nl/declaration-of-conformity.

• Frekvenční pásmo Wi-Fi a Bluetooth: 2,4 \~ 2,4835GHz
• Maximální vysílaný vysokofrekvenční výkon v tomto frekvenčním pásmu / těchto frekvenčních pásmech:
• Wi-Fi: 17,5dBm
• Bluetooth: 6,5dBm

Popis

Mon Soleil 360 600 720 Frame Wifi je jednoduché elektrické topidlo pro vnitřní použití. Zařízení lze namontovat na zed' nebo na strop případně může stát samostatně na dodaných nožkách.Mon Soleil 360 600 720 Frame Wifi lze používat s aplikací Eurom Smart a naprogramovat na denní a týdenní časovač.

Rozbalení

Č.	Popis	Č.	Popis
1	Topidlo	5	Montážní šrouby a hmoždinky (8x)
2	Snímač okolní teploty	6	Šrouby M4 12 mm (2×)
3	Nožky s připravenými šrouby (2×)	7	Distanční konzole na držáky
4	Dálkové ovládání	8	Držáky (2×)

Přehled

1. Hlavní část
2. Dálkové ovládání
3. Spínač ZAP/VYP
4. Snímač vnitřní teploty
5. Ovládací panel a displej LED
6. Zástrčka

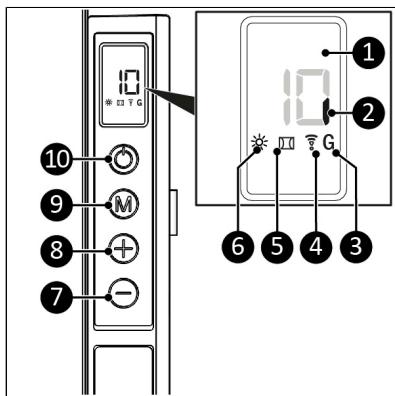

Ovládací panel a displej LED

1. Displej
2. Ukazatel příkonu
3. Ukazatel Wi-Fi termostatu
4. Ukazatel Wi-Fi připojení
5. Ukazatel otevřeného okna
6. Ukazatel vytápění
7. Tlačítko MÍNUS
8. Tlačítko PLUS
9. Tlačítko Mode (Režim)
10. Tlačítko ZAP/VYP

Obrázek 149.

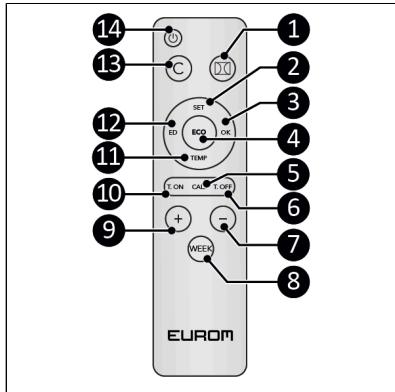

Dálkové ovládání

Upozornění

Baterie nejsou součástí balení.

1. Tlačítko otevřeného okna
2. Tlačítko SET (Nastavení)
3. Tlačítko OK
4. Tlačítko ECO
5. Tlačítko kalibrace
6. Tlačítko TIME OFF (Vypnutí času)
7. Tlačítko MÍNUS
8. Tlačítko WEEK (Týden)
9. Tlačítko PLUS
10. Tlačítko TIME ON (Zapnutí času)
11. Tlačítko teploty
12. Tlačítko EDIT (Upravit)
13. Tlačítko zrušení
14. Tlačítko ZAP/VYP

Obrázek 150.

Přeprava a skladování

• Před uskladněním zařízení očistěte.
• Zařízení přepravujte ve svislé poloze.
• Zařízení skladujte ve svislé poloze v původním balení ve studeném, suchém a bezprašném prostoru.

Montáž

Varování

Plastové sáčky mohou být nebezpečné. Abyste se vyhnuli riziku udušení, uchovávejte tento sáček mimo dosah dětí.

Zařízení je zabaleno v jedné krabici. Všechen balicí materiál odstraňte a zkontrolujte, jestli není zařízení poškozené. Pokud je zařízení poškozené nebo funguje nesprávně, nepoužívejte jej, ale vždy kontaktujte dodavatele. Obal si ponechejte pro bezpečné uskladnění a přepravu výrobku.

Montáž

Varování

Stěna nebo strop použité pro montáž musí být zhotovené z nehořlavého materiálu a měly by odolat teplotě minimálně 125 °C.

Upozornění

Dbejte na to, abyste v závislosti na povrchu použili vhodný upevňovací materiál.

Dodávané kotevní šrouby jsou vhodné pro cihlovou stěnu. Prostor mezi zařízením a stěnou nebo stropem musí vždy zůstat volný.

Zařízení lze namontovat čtyřmi způsoby:

• svisle vůči stěně;
  • vodorovně vůči stěně;
• může stát samostatně na nožkách;
• na strop.

Při všech čtyřech typech umístění by měl být ovládací panel viditelný a provozuschopný.

Montáž na stěnu

1. Zařízení namontujte na vertikální pevný povrch. K umístění zařízení použijte vodováhu.
2. Zařízení umístěte (horizontálně nebo vertikálně) v minimální vzdálenosti od ostatních prvků:

A. 30 cm od bočních stěn;
B. 30 cm od stropu;
C. 20 cm od podlahy;
D. 50 cm volného prostoru před zařízením.

1. Neumístujte zařízení přímo nad nebo pod elektrickou zásuvku ani do její blízkosti.

Obrázek 151.

Montáž držáku

Ujistěte se, že otvory držáků směřují nahoru, viz

Upozornění

Ujistěte se, že otvory obou držáků směřují nahoru, viz Obrázek 152 a Obrázek 153.

1. Namontujte distanční konzoli (Obrázek 153, poz. 2) k držákům (Obrázek 153, poz. 1) pomocí 2 šroubů M4 12 mm (Obrázek 153, poz. 3).

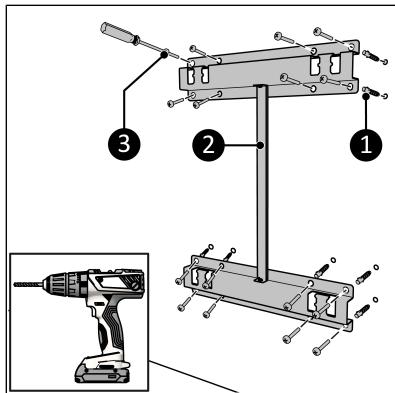

Svislá montáž na stěnu

1. Umístěte držák proti stěně a vyznačte místo pro osm otvorů. Ujistěte se, že jste držák umístili svisle, tak aby otvory držáku byly nahoře.
2. Na označených místech vyvrtejte osm otvorů o průměru 10 mm.
3. Do zdi umístěte hmoždinky (Obrázek 154, poz. 1):
4. Přišroubujte a utáhněte držák (Obrázek 154, poz. 2) ke stěně pomocí osm velkých šroubů a křížového šroubováku (Obrázek 154, poz. 3).
5. Umístěte držáky zařízení (Obrázek 155, poz. 3) na držák na stěně (Obrázek 155, poz. 1).
6. Nechejte zařízení zapadnout (Obrázek 155, poz. 2) do otvorů držáku na stěně (Obrázek 155, poz. 1).
7. Ujistěte se, že ovládací panel je umístěný ve spodní části zařízení.
8. Pro vyjmutí zařízení jej zdvihněte a nechte zapadnout v opačném směru.

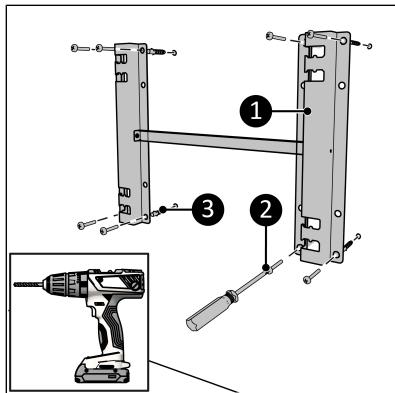

Horizontální upevnění na stěnu

1. Umístěte držák proti stěně tak, aby otvory držáku byly vlevo a vyznačte místo pro osm otvorů (Obrázek 156).
2. Na označených místech vyvrtejte osm otvorů o průměru 10 mm.
3. Do zdi umístěte hmoždinky (Obrázek 156, poz. 3):
4. Přišroubujte a utáhněte držák (Obrázek 156, poz. 1) ke stěně pomocí osm velkých šroubů a křížového šroubováku (Obrázek 156, poz. 2).
5. Umístěte držáky zařízení (Obrázek 157, poz. 3) na držák na stěně (Obrázek 157, poz. 1).
6. Nechejte zařízení zapadnout (Obrázek 157, poz. 2) do otvorů držáku na stěně (Obrázek 157, poz. 1).
7. Ujistěte se, že ovládací panel je umístěný ve spodní části zařízení.
8. Pro vyjmutí zařízení jej zdvihněte a nechte zapadnout v opačném směru.

Podklad pod zařízením musí být zhotovený z nehořlavého materiálu a musí odolat minimální teplotě 125 °C.

Varování

Zařízení nikdy neumístujte na plochy, jako je postel nebo koberec s vysokým vlasem. Mohlo by dojít k ucpání otvorů.

Varování

Zařízení nikdy nepoužívejte, pokud není správně namontováno. Ujistěte se, že když je zařízení používáno samostatně s namontovanými nožkami, ovládací panel je na horní straně.

1. Zařízení položte na bok na jemný stabilní povrch (Obrázek 158, poz. 2).
2. Nožky zašroubujte a utáhněte (Obrázek 159, pos. 1).
3. Zařízení umístěte horizontálně na pevný nehořlavý povrch.
4. Minimální vzdálenost zařízení (Obrázek 160) od ostatních předmětů:
   A. 100 cm od horní části;
   B. 50 cm od bočních částí;
   C. 30 cm od zadní části;
   D. 50 cm volného prostoru před zařízením.
5. Neumístujte zařízení přímo pod elektrickou zásuvku.

Při montáži zařízení na strop se důrazně doporučuje použít Wi-Fi termostat pro optimální regulaci teploty.

UPOZORNĚNÍ

Při montáži do stropu je absolutně nezbytné zkalibrovat ovládací panel zařízení. Podrobné vysvětlení kalibrace najdete v kapitole Kalibrace teploty (volitelná).

1. Zařízení namontujte na nehořlavý a pevný strop.
2. Minimální vzdálenost zařízení (Obrázek 161) od ostatních předmětů: A. 30 cm od bočních stěn; B. 185 cm od podlahy.
3. Neumístujte zařízení přímo nad nebo pod elektrickou zásuvku ani do její blízkosti.
4. Umístěte držák proti stropu a vyznačte místo pro osm otvorů (Obrázek 162).
5. Na označených místech vyvrtejte osm otvorů o průměru 10 mm.
6. Do zdi umístěte hmoždinky (Obrázek 162, poz. 3):
7. Pomocí křížového šroubováku přišroubujte a utáhněte držák (Obrázek 162, poz. 1) k stropu pomocí osmi velkých šroubů (Obrázek 162, poz. 2).

Obrázek 161.

1. Umístěte držáky zařízení (Obrázek 163, poz. 3) na stropní držák (Obrázek 163, poz. 1).
2. Nechejte zařízení zapadnout (Obrázek 163, poz. 2) do otvorů stropního držáku (Obrázek 163, poz. 1).
3. Ujistěte se, že je topidlo správně uchycené ve stropním držáku.
4. Pro vyjmutí zařízení jej zdvihněte a nechte zapadnout v opačném směru.

Ke správnému měření teploty použijte externí snímač teploty.

1. Ujistěte se, že je spínač ZAP/VYP v poloze Vypnuto (Obrázek 164, poz. 2).
2. Připojte konektor externího teplotního čidla (Obrázek 164, poz. 1) ke konektoru čidla.
3. Snímač teploty umístěte alespoň 2 metry od zařízení.

• Nezapojujte zástrčku zařízení do elektrické zásuvky, dokud není zařízení správně namontováno nebo usazeno na svém místě.
• Nepoužívejte prodlužovací kabel, může způsobit přehřátí a požár. Pokud se nelze použití prodlužovacího kabelu vyhnout, ujistěte se, že je nepoškozený a uzemněný. Použijte prodlužovací kabel s minimálním příkonem 1000 wattů. Prodlužovací kabel vždy úplně rozmotejte, aby se nepřehřál.

Upozornění

Ujistěte se, že napájecí napětí odpovídá údajům na štítku výrobku. Všechna elektrická připojení musí zůstat za všech okolností suchá.

1. Ujistěte se, že je zařízení správně namontováno.
2. Ujistěte se, že je spínač ZAP/VYP v poloze Vypnuto (Obrázek 165, poz. 2).
3. Zasuňte zástrčku (Obrázek 165, poz. 1) do uzemněné nástěnné zásuvky, která je snadno přístupná. Použijte uzemněnou nástěnnou zásuvku s minimálním příkonem 1000 wattů.
4. Dbejte na to, aby napájecí kabel nepřišel do styku se zařízením.

1. Sejměte kryt přihrádky na baterie (Obrázek 166, poz. 1).
2. Vložte dvě baterie (AAA 1,5 V) (Obrázek 166, poz. 2) podle označení do prostoru pro baterie. Ujistěte se, že baterie vkládáte správně.
3. Znovu nasad'te kryt.

Před každým použitím se ujistěte, že:

• obsluhujete zařízení suchýma rukama;
• zařízení je čisté a suché;
• zařízení není poškozené;
• zařízení není zakryté nebo něčím blokované;
• zařízení je bezpečně přimontované ke zdi nebo ke stropu.

Upozornění

Při zapnutí nebo vypnutí může zařízení vydávat zvuk. Jedná se o rozpínání nebo smršťování materiálu při zahřívání nebo ochlazování.

Upozornění

Při vypnutí zařízení spínačem ZAP/VYP nebo odpojení ze zásuvky dojde k vyresetování nastavení dne a času na výchozí nastavení. Nastavení týdenního časovače prostřednictvím dálkového ovládání je automaticky nastaveno na Vypnuto.

Pokud je přístroj používán s aplikací Eurom Smart, nastavení času a dne bude automaticky správné.

1. Spínač ZAP/VYP přepněte do polohy Zapnuto (Obrázek 167, poz. 3).
2. Stiskněte tlačítko ZAP/VYP na ovládacím panelu (Obrázek 167, poz. 2) nebo na dálkovém ovládání.
3. Displej (Obrázek 167, poz. 1) nejprve zobrazí nastavenou teplotu po dobu 3 vteřin a následně zobrazí okolní teplotu.

1. Stiskněte tlačítko PLUS nebo MÍNUS k nastavení požadované teploty, od 0 °C do 45 °C.
2. Zařízení začne s vytápěním, když je nastavená teplota vyšší než okolní teplota, a přestane topit, když okolní teplota dosáhne nastavené teploty. Ukazatel vytápění se v souladu s tím zobrazí a zmizí.
3. Displej zobrazuje okolní teplotu.

Nastavení dne a času

(Není potřeba při používání aplikace Eurom Smart. Pokud je zařízení používáno s aplikací Eurom Smart, nastavení času a dne bude automaticky správné.)

1. Ujistěte se, že se nezobrazuje ukazatel vytápění. Zařízení by nemělo topit.
2. Stiskněte tlačítko Mode (Režim), na displeji se zobrazí HH.
3. Stiskněte tlačítko PLUS nebo MÍNUS k výběru aktuálního dne, od 1 (pondělí) do 7 (neděle).
4. Stiskněte tlačítko Mode (Režim), na displeji se zobrazí H1.
5. Stiskněte tlačítko PLUS nebo MÍNUS k výběru aktuální hodiny, od 0 do 23.
6. Stiskněte tlačítko Mode (Režim), na displeji se zobrazí H2.
7. Stiskněte tlačítko PLUS nebo MÍNUS k výběru aktuální minuty, od 0 do 59.
8. Stiskněte tlačítko Mode (Režim), na displeji se zobrazí okolní teplota, den a čas jsou nastaveny.

Kontrola dne a času

1. Ujistěte se, že ukazatel topení je vidět, zařízení by mělo topit.
2. Krátce a opakovaně stiskněte tlačítko Mode (Režim), abyste zkontrolovali:
   • nastavení dne - HH;
   • nastavení hodiny - H1;
3. nastavení minut - H2.

Dálkové ovládání

Dálkové ovládání by mělo směřovat k displeji, abyste mohli ovládat zařízení pomocí dálkového ovládání.

Nastavení teploty

1. Stiskněte tlačítko PLUS nebo MÍNUS k nastavení požadované teploty, od 0 °C do 45 °C.
2. Zařízení začne s vytápěním, když je nastavená teplota vyšší než okolní teplota, a přestane topit, když okolní teplota dosáhne nastavené teploty. Ukazatel vytápění se v souladu s tím zobrazí a zmizí.
3. Displej zobrazuje okolní teplotu.

Nastavení dne a času

1. Ujistěte se, že se nezobrazuje ukazatel vytápění. Zařízení by mělo být Zapnuté, ale nemělo by topit.
2. Stiskněte a podržte tlačítko SET (Nastavení), dokud se na displeji nezobrazí HH.
3. Stiskněte tlačítko PLUS nebo MÍNUS k výběru aktuálního dne, od 1 (pondělí) do 7 (neděle).
4. Stiskněte tlačítko SET (Nastavení), na displeji se zobrazí H1.
5. Stiskněte tlačítko PLUS nebo MÍNUS k výběru aktuální hodiny, od 0 do 23.
6. Stiskněte tlačítko SET (Nastavení), na displeji se zobrazí H2.
7. Stiskněte tlačítko PLUS nebo MÍNUS k výběru aktuální minuty, od 0 do 59.
8. Stiskněte tlačítko SET (Nastavení), na displeji se zobrazí okolní teplota, den a čas jsou nastaveny.

Kontrola dne a času

1. Ujistěte se, že ukazatel topení je vidět, zařízení by mělo topit.
2. Krátce a opakovaně stiskněte tlačítko SET (Nastavení), abyste zkontrolovali:
3. nastavení dne - HH;
   • nastavení hodiny - H1;
4. nastavení minut - H2.

Režim otevřeného okna

1. Režim aktivujete stisknutím tlačítka otevřeného okna. Na displeji se zobrazí ukazatel otevřeného okna.
2. Když okolní teplota poklesne během 15 minut o 5 °C nebo více °C, zařízení přejde do pohotovostního režimu a ukazatel otevřeného okna začne na displeji blikat.
3. Režim deaktivujete stisknutím tlačítka otevřeného okna.

Režim ECO

Na dálkovém ovládání je tlačítko ECO pro úsporu energie. Zařízení bude udržovat pokojovou teplotu na 16° C.

1. Režim aktivujete stisknutím tlačítka ECO. Na displeji se zobrazí EC.
2. Režim deaktivujete stisknutím tlačítka ECO.

Pokud topidlo pracuje v režimu ECO a dojde k aktivaci nastavení časovače, zařízení začne pracovat podle daného nastavení. Pokud nastavení časovače skončí a zařízení se vypne, nedojde k návratu do režimu ECO.

Nastavení týdenního časovače

Týdenní časovač lze nastavit dálkovým ovládáním, ale je snazší ho nastavit pomocí aplikace Eurom Smart. Pokud v režimu nastavení týdenního časovače nestisknete žádné tlačítko po dobu deseti vteřin, dojde k vyresetování a musíte začít celý proces znovu. Dbejte na to, abyste nevytvářeli žádná nastavení časovače, která by si odporovala.

1. Stiskněte a podržte tlačítko WEEK (Týden), dokud se na displeji nezobrazí a nebude blikat UU.
2. Stiskněte tlačítko SET (Nastavení); na displeji začne blikat ON/OFF.
3. Stiskněte tlačítko PLUS nebo MÍNUS, abyste vybrali:

- ZAP – zapnutí časovače;

- VYP – vypnutí časovače.

1. Stiskněte tlačítko OK; na displeji se zobrazí UU.
2. Stiskněte tlačítko SET (Nastavení).
3. Stiskněte tlačítko PLUS nebo MÍNUS, abyste vybrali:

01 – všechna nastavení časovače se provádějí pouze jednou. To lze plánovat pouze pro aktuální týden (U1 až U7). V neděli (U7) ve 23:59 hodin se všechna nastavení časovače 01 vymažou;

- 99 – všechna nastavení časovače se provádějí neomezeně.

1. Stiskněte tlačítko OK; na displeji se zobrazí UU.
2. Stiskněte tlačítko SET (Nastavení); na displeji se zobrazí U1.
3. Stiskněte tlačítko PLUS nebo MÍNUS k výběru požadovaného dne, od U1 (pondělí) do U7 (neděle).
4. Stiskněte tlačítko OK, na displeji se zobrazí vybraný den.
5. Stiskněte tlačítko EDIT; na displeji se zobrazí 01.
6. Stiskněte tlačítko PLUS nebo MÍNUS, abyste vybrali číslo pro tento časovač, od 1 do 4: Čtyřka znamená maximální nastavení časovačů na den. Pokud se se stejným číslem nastaví nový časovač, dojde k přepsání starého časovače.
7. Stiskněte tlačítko OK, na displeji se zobrazí vybrané číslo.
8. Stiskněte tlačítko teploty; na displeji se zobrazí HP.
9. Stiskněte tlačítko PLUS nebo MÍNUS k výběru požadované teploty, od 0 °C do 45 °C.
10. Stiskněte tlačítko OK; na displeji se zobrazí vybraná teplota.
11. Stiskněte tlačítko TIME ON (Zapnutí času); na displeji se zobrazí HE.
12. Stiskněte tlačítko PLUS nebo MÍNUS k výběru požadovaného času zapnutí, od 00:00 to 23:00 v celých hodinách.
13. Stiskněte tlačítko OK; na displeji se zobrazí vybraný čas zapnutí.
14. Stiskněte tlačítko TIME OFF (Vypnutí času); na displeji se zobrazí HF.
15. Stiskněte tlačítko PLUS nebo MÍNUS k výběru požadovaného času vypnutí, od 00:00 to 23:00 v celých hodinách.
16. Stiskněte tlačítko OK; na displeji se zobrazí vybraný čas vypnutí.
17. Podle potřeby opakujte.

Odstranění všech nastavení týdenního časovače

1. Stiskněte a podržte tlačítko WEEK (Týden), dokud se na displeji nezobrazí a nebude blikat UU.
2. Pro vymazání všech nastavení časovače stiskněte tlačítko zrušení.

Odstranění všech nastavení týdenního časovače na specifický den

1. Stiskněte a podržte tlačítko WEEK (Týden), dokud se na displeji nezobrazí a nebude blikat UU.
2. Stiskněte tlačítko SET (Nastavení); na displeji se zobrazí ON/OFF.
3. Stiskněte tlačítko SET (Nastavení); na displeji se zobrazí 01/99.
4. Stiskněte tlačítko SET (Nastavení); na displeji se zobrazí U1.
5. Stiskněte tlačítko PLUS nebo MÍNUS k výběru požadovaného dne, od 1 (pondělí) do 7 (neděle).
6. Pro vymazání všech nastavení časovače pro vybraný den stiskněte tlačítko zrušení.

Odstranění specifického nastavení časovače

1. Stiskněte a podržte tlačítko WEEK (Týden), dokud se na displeji nezobrazí a nebude blikat UU.
2. Stiskněte tlačítko SET (Nastavení); na displeji se zobrazí ON/OFF.
3. Stiskněte tlačítko SET (Nastavení); na displeji se zobrazí 01/99.
4. Stiskněte tlačítko SET (Nastavení); na displeji se zobrazí U1.
5. Stiskněte tlačítko PLUS nebo MÍNUS k výběru požadovaného dne, od 1 (pondělí) do 7 (neděle).
6. Stiskněte tlačítko Edit (Úprava).
7. Stiskněte tlačítko PLUS nebo MÍNUS k výběru požadovaného nastavení časovače, od 1 do 4.
8. Pro vymazání vybraného nastavení časovače stiskněte tlačítko zrušení.

Kontrola nastavení časovače

1. Ujistěte se, že ukazatel topení je vidět. Zařízení by mělo topit.
2. Krátce a opakovaně stiskněte tlačítko WEEK (Týden), abyste zkontrolovali:
3. Zapnutí časovače nebo Vypnutí časovače;
   • pouze jednou (01) nebo nekonečně (99);
   ° U1-U7, den v týdnu;
4. číslo nastavení časovače daného dne (1, 2, 3 nebo 4);
5. nastavení teploty;
6. čas zapnutí v hodinách;
   ◦ čas vypnutí v hodinách;
   • to se opakuje pro nastavení dalšího časovače.

Zobrazí se všech 28 nastavení časovače, tedy i nastavení časovače, která nebyla vyplněna. Teplota nastavení nevyplněného časovače je 20 °C.

Aplikace Eurom Smart

UPOZORNĚNÍ

Nepoužívejte týdenní časovač vytvořený na zařízení současně s týdenním časovačem vytvořeným v aplikaci Eurom Smart. Nastavení časovače vytvořená v aplikaci Eurom Smart nejsou viditelná na displeji zařízení. Nastavení časovače vytvořená na zařízení nejsou viditelná v aplikaci Eurom Smart.

UPOZORNĚNÍ

Při prvním připojení zařízení Eurom se doporučuje zapnout Bluetooth na chytrém telefonu. Připojení tak bude mnohem rychlejší a snazší.

Zařízení lze ovládat pomocí aplikace ze smartphonu nebo tabletu. Aplikaci Eurom Smart můžete použít k následujícím úkonům:

• zapnutí a vypnutí zařízení;
• k regulaci teploty.

Aplikaci lze v týdenním časovači použít k nastavení dvaceti možností zapnutí a vypnutí denně.

1. Otevřete návod aplikace Eurom Smart pomocí QR kódu (Obrázek 168) nebo přejděte na stránku www.eurom.nl/en/manuals.
2. Vyplňte údaje v aplikaci Eurom Smart.

- Pokud je zařízení připojeno k síti Wi-Fi, na displeji se zobrazí symbol Wi-Fi.

- Pokud symbol Wi-Fi bliká, zařízení není připojeno.

1. V aplikaci Eurom Smart vytvořte harmonogram dnů a časů. Nastavení časovače v aplikaci:

2. budou uložena v zařízení;
   • nebudou viditelná v zařízení;

3. zůstanou k dispozici po odpojení od Wi-Fi;
4. zůstanou k dispozici, i když bude zařízení vypnuto nebo odpojeno ze zásuvky;

5. Ize odebrat pouze prostřednictvím aplikace.

6. Údaje v aplikaci pravidelně kontrolujte.

Resetování Wi-Fi připojení

1. Stiskněte a podržte tlačítko Mode (Režim), dokud se neozve pípnutí. Stávající připojení budou smazána. Symbol Wi-Fi začne blikat a bude vytvořeno nové připojení.

Vypnutí Wi-Fi připojení

1. Ujistěte se, že ukazatel topení není vidět. Zařízení by mělo být Zapnuté, ale nemělo by topit.
2. Stiskněte a podržte tlačítko ZAP/VYP, dokud se neozve pípnutí.. Dojde k vypnutí Wi-Fi a symbol Wi-Fi zmizí z displeje.
3. Stiskněte a podržte tlačítko ZAP/VYP, dokud se neozve pípnutí.. Dojde k zapnutí Wi-Fi a symbol Wi-Fi se objeví na displeji.

Kompatibilní s Wi-Fi termostatem (volitelné)

Toto zařízení lze volitelně propojit s Wi-Fi termostatem. Teplota se měří na Wi-Fi termostatu namísto zařízení. To zajišťuje optimální úroveň pohodlí. Zařízení bude topit, dokud nebude dosaženo nastavené teploty Wi-Fi termostatu.

K jednomu Wi-Fi termostatu je možné připojit více zařízení. Všechna připojená zařízení se zapnou a vypnou současně.

Použití Wi-Fi termostatu:

1. Zapojte Wi-Fi termostat do el. zásuvky.
2. Stáhněte si aplikaci Eurom Smart do (mobilního) zařízení.
3. Otevřete aplikaci Eurom Smart.

4. Přidejte Wi-Fi termostat a další zařízení do aplikace Eurom Smart.

5. Přejděte k zařízení (zařízením) a stisknutím tlačítka Pairing (Párování) spárujte zařízení s Wi-Fi termostatem.

Zařízení je připojené k Wi-Fi termostatu. V aplikaci Eurom Smart a na zařízení se rozsvítí symbol G. Nyní si můžete užívat optimalizovanou úroveň komfortu trvalého elektrického vytápění.

Kalibrace teploty (volitelná)

Upozornění

Když je zařízení přimontováno ke stropu, snímač vnitřní teploty není schopen správně měřit teplotu v místnosti vzhledem k tomu, že teplo stoupá. Proto je zcela nutné panel zařízení kalibrovat, když je namontován na stropě.

Kalibrace zařízení

1. Nastavte požadovanou teplotu na 45 °C (maximální teplota).
2. Nechte zařízení topit bez přerušení po dobu 120 minut.
3. Umístěte digitální pokojový teploměr (není součástí dodávky) na místo určené k tomu, kde má být dosažena požadovaná teplota; doporučujeme 150 cm od podlahy.
4. Po 120 minutách vypočítejte rozdíl mezi teplotou na vnějším teploměru a teplotou zobrazenou na displeji topidla (pro zobrazení stiskněte libovolné tlačitko). Například: pokud displej zobrazuje 34 °C a teploměr 20 °C, pak hodnotu kalibrace spočítáte takto: 34 (zobrazená teplota) mínus 20 (teploměr) plus 10 (standardní korekce) = 24.
5. Stiskněte tlačítko kalibrace na dálkovém ovládání; na displeji se zobrazí číslo.
6. Stiskněte tlačítko PLUS nebo MÍNUS pro výběr hodnoty kalibrace od 00 do 28. V našem příkladě je to 24.
7. Stiskněte tlačítko OK.
8. Spínač ZAP/VYP přepněte do polohy Vypnuto (Obrázek 165, poz. 2), abyste aktivovali proces kalibrace.

Režim kalibrace

- Proces kalibrace se spustí pokaždé, když se zařízení zapne a začne topit. Na displeji zařízení se zobrazí CL a v aplikaci Eurom Smart se zobrazí hlášení Calibration in progress (Probíhá kalibrace). Proces kalibrace použije hodnotu kalibrace a postupně upraví naměřenou teplotu na kalibrovanou teplotu místnosti. Proces může trvat až 80 minut.

Když je kalibrace dokončena, na displeji a v aplikaci Eurom Smart se zobrazí kalibrovaná teplota místnosti. Když je hodnota kalibrace naměřena správně, kalibrovaná teplota místnosti bude přibližně stejná jako skutečná teplota v místnosti.

• Když topidlo přestane topit, spustí se proces kalibrace v opačném směru (kalibrace chlazení). Na displeji zařízení se zobrazí CL a v aplikaci Eurom Smart se zobrazí hlášení Calibration in progress (Probíhá kalibrace). Proces kalibrace chlazení může trvat až 110 minut.
• Během procesu kalibrace topidlo nevypínejte. Přerušení procesu kalibrace by způsobilo dočasný rozdíl mezi kalibrovanou teplotou místnosti a skutečnou teplotou místnosti. V takovém případě by topidlo nevytopilo místnost na nastavenou teplotu. Pokud náhodou dojde ke zrušení procesu kalibrace, rozdíl se vyrovná časem.

Pro optimální ovládání teploty se v případě montáže na strop doporučuje používat Wi-Fi termostat Eurom (365764 a 365771 (švýcarská zástrčka) nebo 365788 (model s USB-C připojením)). Wi-Fi termostat měří pokojovou teplotu a sděluje informace zařízení prostřednictvím Wi-Fi.

Ukončení provozu

Upozornění

Nepoužívejte napájecí kabel k vytažení zástrčky ze zásuvky nebo přenášení zařízení. Nesvinujte kabel příliš těsně nebo do ostrých smyček. Neobtáčejte napájecí kabel kolem zařízení.

1. Ujistěte se, že je spínač ZAP/VYP v poloze Vypnuto (Obrázek 165, poz. 2).
2. Vytáhněte napájecí kabel ze zásuvky.
3. Před manipulací se zařízením jej nechejte vychladnout.
4. Stočte napájecí kabel.
5. Vyjměte baterie z dálkového ovládání (Obrázek 166).

Údržba

Varování

Toto zařízení nikdy neopravujte ani neupravujte.

Údržbu a opravy musí provádět odborník pověřený společností EUROM. Pokud je poškozený elektrický kabel nebo zástrčka, měl by ji vyměnit výrobce nebo zaměstnanec servisu nebo osoba s podobnou kvalifikací, aby se eliminovala rizika.

Čistění

Varování

Zařízení se velmi zahřívá. Ujistěte se, že je zařízení vypnuté, odpojené od zásuvky a úplně vychladlé.

Upozornění

Nepoužívejte:

• drátěnky;
• tvrdé kartáče;
• hořlavé, agresivní nebo chemické čistící prostředky.

Zabraňte vniknutí vody do zařízení. Žádnou část zařízení neponořujte do vody nebo jiných kapalin.

Doporučuje se zařízení očistit po každém použití a před uskladněním.

1. Otřete zařízení vlhkým, čistým, měkkým hadříkem, který neuvolňuje vlákna, nebo měkkým kartáčkem.
2. Před použitím nebo uskladněním nechejte zařízení řádně oschnout.

Likvidace

Toto označení znamená, že v celé EU by tento produkt neměl být likvidován spolu s jiným domovním odpadem. Abyste předešli možnému poškození životního prostředí nebo lidského zdraví v důsledku nekontrolované likvidace odpadu, recyklujte jej zodpovědně a podpořte udržitelné využívání materiálů. Chcete-li použité zařízení vrátit, využijte sběrná místa či místa zpětného odběru nebo kontaktujte prodejce, u kterého jste produkt zakoupili. Produkt tak bude moct být bezpečně ekologicky recyklován.

Povinné upozornenia

Všeobecné bezpečnostné pokyny

UPOZORNENIE

1. Telo ohrievača
2. Dial'kový ovládač
3. Hlavný vypínač ON/OFF (Zapnút/Vypnút)
4. Interný snímač teploty
5. Ovládací panel a displej LED
6. Napájacia zástrčka

Ovládací panel a displej LED

Pre presné meranie teploty použite vonkajší snímač teploty.

Pred každým použitím dbajte na to, aby:

Týždenný časovač nastavený pomocou dialkového ovládača sa automaticky nastaví na OFF (Vypnuté).

1. Uistite sa, že indikátor vykurovania nie je viditelný. Zariadenie by sa nemalo zahrievať.
2. Stlačte tlačidlo režimu Mode, na displeji sa zobrazí HH.
3. Stláčaním tlačidla Plus alebo Mínus vyberte aktuálny deň od 1 (pondelok) do 7 (nedel'a).
4. Stlačte tlačidlo režimu Mode, na displeji sa zobrazí H1.
5. Stláčaním tlačidla Plus alebo Mínus vyberte aktuálnu hodinu od 0 do 23.
6. Stlačte tlačidlo režimu Mode, na displeji sa zobrazí H2.
7. Stláčaním tlačidla Plus alebo Mínus vyberte aktuálnu minútu od 0 do 59.
8. Stlačte tlačidlo režimu Mode, na displeji sa zobrazí teplota okolia, nastaví sa deň a čas.

Kontrola dňa a času

Skontrolujte deň a čas

Režim otvoreného okna

1. Pre aktiváciu stlačte tlačidlo ECO. Na obrazovke sa zobrazí EC.

2. Pre deaktiváciu stlačte tlačidlo ECO.

1. Stlačte tlačidlo OK, Na displeji sa zobrazí UU.
2. Stlačte tlačidlo SET (Nastavit').
3. Stláčaním tlačidla Plus alebo Mínus sa vyberá:

1. Stlačte tlačidlo OK, Na displeji sa zobrazí UU.
2. Stlačte tlačidlo SET (nastaviť), Na displeji sa zobrazí U1.
3. Stláčaním tlačidla Plus alebo Mínus vyberte požadovaný deň od U1 (pondelok) do U7 (nedeľa).
4. Stlačte tlačidlo nastavenia OK, na displeji sa zobrazí zvolený deň.
5. Stlačte tlačidlo EDIT, Na displeji sa zobrazí 01.
6. Stláčaním tlačidla Plus alebo Mínus vyberte číslo pre tento časovač, od 1 do 4. Na jeden deň je možné nastaviť maximálne štyri nastavenia časovača. Ak sa nový časovač nastaví na rovnaké číslo, starý časovač sa vymaže a nahradí ho nový.
7. Stlačte tlačidlo nastavenia OK, na displeji sa zobrazí zvolené číslo.
8. Stlačte tlačidlo teploty, Na displeji sa zobrazí HP.
9. Stláčaním tlačidla Plus alebo Mínus zvolte požadovanú teplotu od 0 °C do 45 °C.
10. Stlačte tlačidlo OK, na displeji sa zobrazí zvolená teplota.
11. Stlačte tlačidlo zapnutia času TIME ON, Na displeji sa zobrazí HE.
12. Stláčaním tlačidla Plus alebo Mínus vyberte požadovaný čas začiatku, od 00:00 do 23:00 po celých hodinách.
13. Stlačte tlačidlo OK, na displeji sa zobrazí zvolený čas začiatku.
14. Stlačte tlačidlo vypnutia času TIME OFF, Na displeji sa zobrazí HF.
15. Stláčaním tlačidla Plus alebo Mínus vyberte požadovaný čas ukončenia, od 00:00 do 23:00 po celých hodinách.
16. Stlačte tlačidlo OK, na displeji sa zobrazí zvolený čas ukončenia.
17. Podl'a potreby opakujte.

1. Podržte stlačené tlačidlo WEEK (Týždeň), kým sa na displeji nerozbliká UU.
2. Stlačte tlačidlo SET (nastavit), Na displeji sa zobrazí ON/OFF (Zapnút/Vypnút).
3. Stlačte tlačidlo SET (nastavit), Na displeji sa zobrazí 01/99.
4. Stlačte tlačidlo SET (nastavit'), Na displeji sa zobrazí U1.
5. Stláčaním tlačidla Plus alebo Mínus vyberte požadovaný deň od 1 (pondelok) do 7 (nedel'a).
6. Stlačte tlačidlo Edit.
7. Stláčaním tlačidla Plus alebo Mínus vyberte požadované nastavenie časovača od 1 do 4.
8. Stlačením tlačidla Zrušit vymažete zvolené nastavenie časovača.

Kontrola nastavení časovača

Smart Timer (časovač)

Po ukončení používania

VÝSTRAHA

Pri odpájaní zariadenia zo siete neťahajte za napájací kábel ani zariadenie neprenášajte za napájací kábel. Napájací kábel nestáčajte veľmi natesno ani okolo ostrých rohov. Napájací kábel neobmotávajte okolo zariadenia.

1. Skontrolujte, či je vypínač ON/OFF (Zapnút/Vypnút) v polohe OFF (Obrázok 189, poz. 2).
2. Napájaciu zástrčku odpojte z napájacej zásuvky.
3. Zariadenia sa nedotýkajte, kým nevychladne.
4. Stočte napájací kábel.
5. Vyberte batérie z dial'kového ovládača (Obrázok 190).

Údržba

UPOZORNENIE
