SEC-UNIT50 - Bezpečnostní kamera KONIG - Bezplatný návod k obsluze

Typ produktu	Bezpečnostní kamera
Značka	Konig
Model	SEC-UNIT50
Kamera - Rozměry	55 x 45 x 80 mm
Kamera - Hmotnost	151 g (včetně kabelu)
Kamera - Napájení	8 V DC
Monitor - Rozměry	180 x 155 x 25 mm
Monitor - Hmotnost	450 g
Monitor - Napájení	12 V DC / 1 A
Rozlišení obrazovky	628 x 562 (PAL)
Formát obrazu	16:9 (režim 4:3)
Pozorovací úhel (kamera)	50°
Dosah infračerveného světla	5 m
Krytí (kamera)	IP44
Integrovaný mikrofon	Ano (mono)
Počet podporovaných kamer	4
AV vstupy	4 x (napájení, audio, video)
AV výstup	1 (včetně kabelu)
Provozní teplota	-10°C až +50°C (kamera a monitor)
Obsah balení	7" monitor, 1 kamera, 18 m kabel, síťové adaptéry, dálkový ovladač, AV kabely
Údržba	Čistěte kameru vlhkým hadříkem, bez rozpouštědel
Bezpečnostní pokyny	Neotevírejte, vyhněte se vodě/vlhkosti/silným magnetickým polím

Často kladené otázky - SEC-UNIT50 KONIG

Kolik kamer mohu připojit k monitoru?

Můžete připojit až 4 kamery k AV vstupům na zadní straně monitoru.

Jak automaticky přepínat mezi kamerami?

Nastavte přepínač Auto/Manual na Auto. Kamery k zahrnutí můžete vybrat v menu 'AV aktivováno' a interval nastavit v 'Čas aktivace'.

Jak používat noční vidění?

Integrované infračervené osvětlení (dosah 5 m) se aktivuje automaticky při slabém osvětlení. Není nutné žádné ruční nastavení.

Mohu monitor připevnit na zeď?

Ano, můžete použít volitelný nastavitelný držák (ref. SEC-BRACK40), který se upevňuje pod monitor 3 šrouby na vodorovný nebo svislý povrch.

Jak aktivovat zvuk?

Ujistěte se, že audio přepínač na konektoru kamery je v poloze ON. Použijte tlačítko Mute na dálkovém ovladači pro ztlumení/obnovení zvuku.

Co dělat, když obraz chybí nebo je nekvalitní?

Zkontrolujte, zda je monitor nastaven na správný AV kanál (AV1 až AV4), zda jsou kabely správně připojeny, zda síťový adaptér funguje a zda jsou nastavení displeje (jas, kontrast) správná.

Jak čistit kameru?

Použijte vlhký hadřík. Nepoužívejte rozpouštědla nebo abrazivní prostředky, které by mohly poškodit objektiv.

Je kamera vodotěsná?

Ano, má krytí IP44 díky ochrannému krytu. Neponořujte ji do vody.

Jak nastavit úhel kamery?

Povolte seřizovací šroub pod kamerou, ručně ji natočte do požadované polohy a poté šroub utáhněte.

Co dělat v případě poruchy?

Nikdy neotevírejte zařízení. Kontaktujte kvalifikovaného technika. Jakákoli úprava produktu ruší záruku.

NÁVOD K OBSLUZE SEC-UNIT50 KONIG

Tato bezpečnostní kamera je uživatelsky jednoduché elektronické zařízení navržené pro sledování různých situací. Tento produkt se hodí zejména pro malé obchody, kanceláře nebo domovy. Kamera může být upevněna na horizontálním či vertikálním povrchu. Poloha kamery se dá jednoduše upravit rukou. Díky infračervenému osvětlení kamery, se dá kamera použít i v podmínkách s nízkým osvětlením. Nastavením malého přepínače na kabelu můžete spolu s obrazem přenášet i zvuk. Obal proti dešti zajišťuje voděodolnost kamery.

Monitor může být umístěn na vodorovném povrchu, nebo může být upevněn na nastavitelné podpoře (objednejte si zvlášť pod číslem produktu SEC-BRACK40) která může být upevněna na spodní části monitoru a utažena 3 šroubky do vodorovné či svislé polohy. Monitor může přijímat zvuk a obrazy ze 4 různých kamer. Různé pohledy kamer si můžete jednoduše zvolit dálkovým ovládáním. Obrazy se mohou také zobrazovat jeden po druhém v automatickém režimu.

• Doporučujeme, abyste si před instalací a použitím kamery pročetli tento manuál.
  • Pro budoucí referenci si tento manuál schovejte na bezpečné místo.

Tento balíček s monitorem obsahuje následující položky:

1. 1 x 7" LCD monitor
2. 1 x Kamera
3. 1 x 18 m kabel
4. 1 x AC/DC adaptér
5. 1 x dálkové ovládání
6. 4 x AV vstupní kabel
7. 1 x AV výstupní kabel

Technické specifikace

Kamera

Obrazový čip:	CMOS
Čočky:	14	mm
Úhel zobrazení: 50°
Infračervené osvětlení (LED):	5 m
Světelná citlivost: 0.8 Lux/F1.2
Ochrana:	IP44
Mikrofon:	Mono
Provozní teplota: -10°C to +50°C
Výstup pro video: 1Vp-p
Napětí: 8 V DC
Rozměry: 55 x 45 x 80 mm
Hmotnost:	151 g (včetně kabelu)

LCD monitor

Formát obrazu: 16 : 9 (4 : 3 režim)

Rozlišení: 628 x 562 (PAL)

Provozní napětí: 12V DC / 1A

AV vstup: 4 x (4x včetně spojovacího kabelu s napájením, audio a video)

AV výstup: 1 x (AV včetně kabelu)

Provozní teplota: -10°C to +50°C

Hmotnost: 450

g

Rozměry: 180 x 155 x 25 mm

Bezpečnostní opatření

• Kameru neotevírejte v případě poruchy. Tento produkt by měl být otevřen kvalifikovaným technikem.
• Nevystavujte monitor vlhkosti či vodě.
• Kameru nebo monitor nevystavujte vysokým teplotám.
  • Vyhněte se ponoření kamery do kapaliny.
• Systém neinstalujte do blízkosti silného magnetického pole, jako např. TV nebo reproduktoru. Může to ovlivnit kvalitu monitoru.

Instalační pokyny

1. Infračervené světlo
2. Obrazový senzor kamery
3. Seřizovací šroub
4. Nastavitelný držák
5. Otvor na upevňovací šroub
6. Přepínač zvuku

7. Konektor napájení

8. Mikrofon

9. Monitor
10. Podstavec
11. Montážní bod pro nastavitelnou podporu
12. DC 12V vstupní konektor napájení

13. AV výstupní jack

14. Upevněte kameru pomocí držáku na vodorovný nebo svislý povrch.

15. Uvolněte seřizovací šroub (3).
16. Otočte kameru do požadované polohy.
17. Utáhněte seřizovací šroub.
18. Vložte kabelové zástrčky do zdířky konektorů, černá do černé, žlutá do žluté, bílá do bílé.
19. Pomocí přepínače zvuku (6) na kabelu zapněte a vypněte mikrofon.
20. Monitor s podstavcem (10) umístěte na stabilní povrch.
    Monitor může být připevněn také prostřednictvím nastavitelného držáku (objednejte si zvlášť pod

produktovým číslem: SEC-BRACK40). Držák se připevňuje na spodní stranu monitoru a pomocí 3 šroubků upevňuje na vodorovný nebo svislý povrch.

1. Spojte kameru se vstupním kabelem AV k jednomu z AV vstupnímu jacku na zadní straně monitoru (max. 4 kamery).
2. Vložte DC zástrčku napájecího adaptéru do DC 12V vstupního konektoru napájení (12).
3. Vložte napájecí adaptér AC/DC do zásuvky.
4. Do AV výstupního konektoru můžete zapojit také další monitor (13).

Uživatelské pokyny

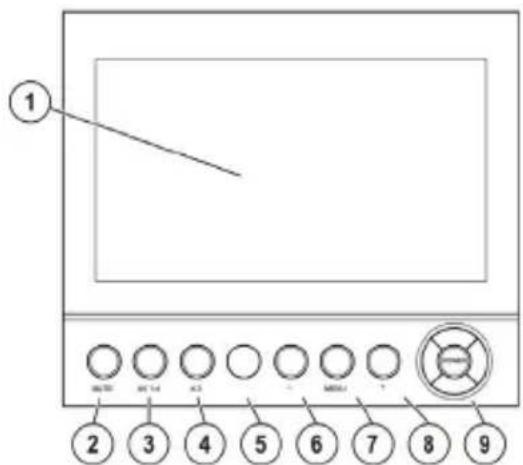

1. LCD monitor
2. Tlačítko pro ztlumení zvuku
3. Tlačitko AV
4. Tlačítko 4:3

5. IR senzor dálkového ovládání

6. • tlačítko
7. Tlačítko menu
8. • tlačítko
9. Tlačítko napájení

10. Auto/Manuální přepínání

11. Pro zapnutí monitoru stlačte tlačítko napájení (9).

12. Pro nastavení správného připojení kamery stlačte tlačítko AV (3).

Pro navigaci v podmenu stiskněte tlačítko menu (7).

Zobrazí se následující podmenu:

• Nastavení displeje: „Bright“, „Contrast“, „Colour“ nebo „Hue“ Upravte nastavení displeje pomocí tlačítek + (8) nebo – (6).
  • „Nastavení přepínáním AV“
• Zvolte si kamery, které se následně zobrazí v automatickém režimu. Pro přepínání mezi kanály stlačte tlačítka + nebo – a tlačítko Menu k volbě kanálu.

„√“ ukazuje, že byl vybrán tento kanál.

„o“ ukazuje, že tento kanál nebyl vybrán.

• „Přepínač času“

Pomocí tlačítka + nebo – zvyšte nebo snižte časový interval pro automatický režim.

1. Pro automatickou volbu kanálů nastavte automatický/manuální přepínač (10) na „Auto“.

Při stisknutí tlačítka AV ukazuje manuální režim přepínání všechny kamerové snímky, včetně kamer nastavených na „o“.

1. Pro změnu poměru zobrazení stran stlačte tlačítko 4:3 (4).
2. Pro vypnutí/zapnutí zvuku stlačte tlačítko pro ztlumení zvuku (2).

Aby byla funkce k dispozici, musí být mikrofon na kameře zapnutý.

Údržba

Kameru čistěte vlhkým hadříkem.

Nepoužívejte čistící rozpouštědla nebo abrazivní prostředky.

Poradce při potížích

Při případných potížích s fungováním kamery prověřte následující:

• Ujistěte se, že je monitor nastaven na odpovídající kanál AV (1-4), tak jak je nastaveno na kameře.
• Ujistěte se, že kamera ani monitor nejsou poškozeny.
• Ujistěte se, že nejsou napájecí adaptery poškozeny.
• Ujistěte se, že když je zapnutý automatický režim spínání, tak nejsou kamery v nastavení AV nastaveny na „o“.
  • Ujistěte se, že je správně nastavený displej.

Záruka

Provedením jakýchkoliv změn či modifikací výrobku dojde ke ztrátě záruky. Nemůžeme akceptovat žádnou zodpovědnost za škody způsobené nesprávným použitím tohoto produktu.

Vyloučení zodpovědnosti

Design a specifikace produktu mohou být změněny bez předchozího upozornění. Všechna loga, značky a názvy produktů jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků a jsou tímto uznány jako takové.

Likvidace

• Tento produkt je určen pro tříděný odpad v příslušné sběrně. Nevyhazujte tento výrobek s komunálním odpadem.
• Pro více informací se obratte na prodejce nebo místní orgány odpovědné za nakládání s odpady.
