Produkttype	Overvågningskamera
Mærke	Konig
Model	SEC-UNIT50
Kamera - Mål	55 x 45 x 80 mm
Kamera - Vægt	151 g (kabel inkluderet)
Kamera - Strømforsyning	8 V DC
Skærm - Mål	180 x 155 x 25 mm
Skærm - Vægt	450 g
Skærm - Strømforsyning	12 V DC / 1 A
Skærmopløsning	628 x 562 (PAL)
Billedformat	16:9 (4:3-tilstand)
Betragtningsvinkel (kamera)	50°
Infrarød rækkevidde	5 m
Vandtæthed (kamera)	IP44
Indbygget mikrofon	Ja (mono)
Antal understøttede kameraer	4
AV-indgange	4 x (strøm, lyd, video)
AV-udgang	1 (kabel inkluderet)
Driftstemperatur	-10°C til +50°C (kamera og skærm)
Indhold i æske	7" skærm, 1 kamera, 18 m kabel, netadaptere, fjernbetjening, AV-kabler
Vedligeholdelse	Rengør kameraet med en fugtig klud, uden opløsningsmidler
Sikkerhedsanvisninger	Må ikke åbnes, undgå vand/fugt/stærke magnetfelter

Ofte stillede spørgsmål - SEC-UNIT50 KONIG

Hvor mange kameraer kan jeg tilslutte til skærmen?

Du kan tilslutte op til 4 kameraer til AV-indgangene på bagsiden af skærmen.

Hvordan skifter jeg automatisk mellem kameraerne?

Indstil Auto/Manuel-kontakten til Auto. Du kan vælge kameraerne i menuen 'AV aktiveret' og justere intervallet i 'Aktiveret tid'.

Hvordan bruger jeg natvision?

Den indbyggede infrarøde belysning (rækkevidde 5 m) aktiveres automatisk i svagt lys. Ingen manuel justering er nødvendig.

Kan jeg montere skærmen på væggen?

Ja, du kan bruge et valgfrit justerbart beslag (ref. SEC-BRACK40), som monteres under skærmen med 3 skruer på en vandret eller lodret overflade.

Hvordan aktiverer jeg lyden?

Sørg for, at lydkontakten på kameraets stik er i position ON. Brug fjernbetjeningens Mute-knap til at slå lyden fra/til.

Hvad gør jeg, hvis billedet mangler eller er af dårlig kvalitet?

Kontrollér, at skærmen er indstillet til den rigtige AV-kanal (AV1 til AV4), at kablerne er korrekt tilsluttet, at netadapteren fungerer, og at skærmindstillingerne (lysstyrke, kontrast) er korrekte.

Hvordan rengør jeg kameraet?

Brug en fugtig klud. Brug ikke opløsningsmidler eller slibende midler, der kan beskadige objektivet.

Er kameraet vandtæt?

Ja, den har beskyttelse IP44 takket være sin beskyttelseshætte. Nedsænk den ikke i vand.

Hvordan justerer jeg kameraets vinkel?

Løsn justeringsskruen under kameraet, drej det manuelt til den ønskede position, og stram derefter skruen.

Hvad gør jeg ved funktionsfejl?

Åbn aldrig enheden. Kontakt en kvalificeret tekniker. Enhver ændring af produktet annullerer garantien.

BRUGSANVISNING SEC-UNIT50 KONIG

Säkerhetsanvisningar

Installationsanvisningar:

Dette kamerasystem er et brugervenligt elektronisk system, beregnet til at overvåge alle slags situationer. Dette produkt er især velegnet til små butikker, kontorer eller hjem. Kameraet kan monteres på en vandret eller lodret overflade. Kameraets position kan les justeres med hånden. På grund af kameraets infrarøde belysning, er det muligt at bruge dette kamera på steder med dårlige lysforhold. Ved at indstille en lille kontakt på stikket, kan du også sende lyd sammen med billederne. Regndækslet sikrer at kameraet er vejrbestandigt.

Skærmen kan placeres på en vandret overflade eller monteres på en justerbar konsol (bestil separat med art. nr. SEC-BRACK40), som kan monteres i bunden af skærmen og fastgøres med 3 skruer på en vandret eller lodret overflade. Skærmen kan modtage lyd og billeder fra 4 forskellige kameraer. Du kan let vælge forskellige kameravisninger med fjernbetjeningen. Billederne kan også vises et efter et i automatisk tilstand.

• Vi anbefaler at du læser denne vejledning før du installerer/bruger kamerasystemet.
• Gem denne vejledning på et sikkert sted, for fremtidig reference.

Skærmpakken indeholder de følgende genstande:

1. 1 x 7" LCD-skærm
2. 1 x Kamera
3. 1 x 18 m kabel
4. 1 x AC/DC-adapter
5. 1 x Fjernbetjening
6. 4 x AV indgangskabel
7. 1 x AV udgangskabel

Tekniske specifikationer

Kamera

Billedchip:	CMOS
Linse:	14	mm
Visningsvinkel:	50°
Infrarød belysning (LED): 5 m
Lysfølsomhed:	0,8	Lux/F1.2
Beskyttelse:	IP44
Mikrofon:	Mono
Arbejdstemperatur:	-10 °C til +50 °C
Videoudgang:	1Vp-p
Spænding: 8 V DC
Mål: 55 x 45 x 80 mm
Vægt: 151 g (inkl. kabel)

LCD-skærm

Format: 16 : 9 (4 : 3 tilstand)

Opløsning: 628 x 562 (PAL)

Driftsspænding: 12V DC / 1A

AV indgang: 4 x (4x tilslutningskabel med inkluderet strøm, lyd og video)

AV udgang: 1 x (AV kabel medfølger)

Driftstemperatur: -10 °C til +50 °C

Vægt:

450

g

Mål: 180 x 155 x 25 mm

Sikkerhedsforholdsregler

• Åbn ikke kameraet eller skærmen i tilfælde af defekt. Disse produkter må kun åbnes af en kvalificeret tekniker.
• Udsæt ikke skærmen for vand eller fugtighed.
• Udsæt ikke skærmen eller kameraet for høje temperaturer.
• Sænk ikke kameraet ned i væske.
• Installer ikke systemet nær ved stærke magnetfelter, som et TV eller højttaler. Dette kan påvirke skærmens kvalitet.

Installationsvejledninger

1. Infrarød lampe
2. Kamera billedsensor
3. Justeringsskrue
4. Konsol
5. Skruehul
6. Lydkontakt

7. Strømindgang

8. Mikrofon

9. Skærm
10. Konsol
11. Viddemidtpunkt til justerbar konsol
12. DC 12V indgang stiktilslutning

13. AV udgang stiktilslutning

14. Installer kameraet med konsollen på en vandret eller lodret overflade.

15. Løs justeringsskruen (3).
16. Drej kameraet til den ønskede position.
17. Stram justeringsskruen.
18. Indsæt kabelstik i stiktilslutningerne; sort i sort, gul i gul, hvid i hvid.
19. Tænd eller sluk for mikrofonen med lydkontakten (6) på stikket.
20. Placer skærmen på dens konsol (10) på en stabil overflade.

Skærmen kan også monteres på en justerbar konsol (bestil separat med art. nr. SEC BRACK40),

som kan monteres i bunden af skærmen og fastgøres med 3 skruer på en vandret eller lodret overflade.

1. Tilslut kameraet med AV indgangskabel til et af AV indgangs stiktilslutningerne på bagsiden af skærmen (maks. 4 kameraer).
2. Isæt DC-stikket i DC 12V indgangs stiktilslutningen (12).
3. Isæt AC/DC-adapteren i stikkontakten.
4. Du kan tilslutte en ekstra skærm til AV udgangstilslutningen (13).

Brugervejledninger

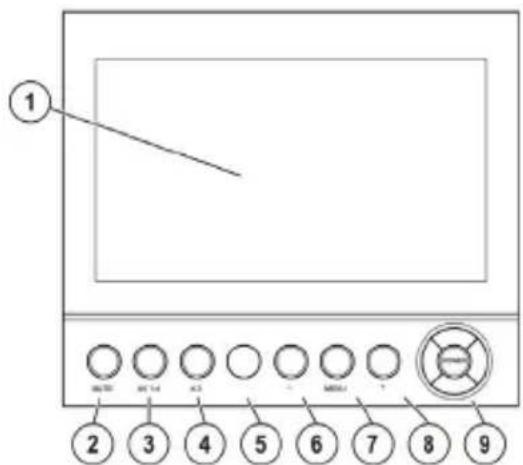

1. LCD-skærm
2. Lydløs knap
3. AV knap
4. 4:3 knap

5. IR kontrolsensor

6. • knap
7. Menu knap
8. • knap
9. Afbryder

10. Auto/Manuel kontakt

11. Tryk på afbryderen 89) for at tænde for skærmen.

12. Tryk på AV knappen (3) for at indstille den korrekte kameratilslutning.
13. Tryk på Menu knappen (7) for at navigere til undermenuerne.

• Visningsindstillinger: "Bright", "Contrast", "Colour" eller "Hue" Indstil visningsindstillingerne med + (8) eller – (6) knappen.
• "AV switched set" vælg kameraerne, som vil blive vist efterfølgende i automatisk tilstand. Tryk på + eller – knappen for at skifte mellem kameraer og menu knappen for at vælge eller fravælge et kamera.

"o" angiver at dette kamera ikke er valgt.

- "Time switched"

∅ger eller sænker tidsintervallet for automatisk tilstand med knappen + eller –.

1. Indstil knappen Auto/Manuel (10) til "auto" for at skifte mellem de valgte kameraer automatisk.

Når der trykkes på AV knappen, viser tilstanden manuel omskiftning alle kamerabilleder, inklusive kameraer indstillet til "o".

1. Tryk på 4:3 knappen (4) for at ændre side forholdet.
2. Tryk på lydløs knappen (2) for at slukke eller tænde for lyden.

For at denne funktion kan fungere, skal kameraets mikrofon være tændt.

Vedligeholdelse

Rengør kameraet med en fugtig klud.

Brug ikke opløsningsmidler eller slibemidler.

Problemløsning

Udfør de følgende kontroller hvis kameraet ikke fungerer korrekt:

• Sørg for at skærmen er indstillet til den tilsvarende AV kanal (AV-1-4) som indstillet på kameraet.
• Sørg for at kameraet og skærmen ikke beskadiges.
• Sørg for at strømadapterne ikke er beskadige.
• Sørg for, når den automatisk omskiftning er tændt, at kameraer i den AV omskiftede tilstand ikke er indstillet til "o".
• Sørg for at alle visningsindstillingerne er indstillet korrekt.

Garanti

Alle ændringer og/eller modifikationer til produktet vil gøre garantioen ugyldig. Vi kan ikke påtage os noget ansvar for skade forårsaget af ukorrekt brug af dette produkt.

Ansvarsfraskrivelse

Design og specifikationer kan ændres uden varsel. Alle logoer, mærker og produktnavne er varemærker eller registrerede varemærker deres tilhører deres respektive ejere og anerkendes hermed som disse.

Bortskaffelse

• Dette produkt skal afleveres på et passende affalds indsamlingspunkt. Bortskaf ikke dette produkt sammen med husholdningsaffald.
• For mere information, kontakt forhandleren eller den lokale myndighed der er ansvarlig for kontrol af affald.
