SEC-UNIT50 - Telecamera di sorveglianza KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza
Marca	Konig
Modello	SEC-UNIT50
Telecamera - Dimensioni	55 x 45 x 80 mm
Telecamera - Peso	151 g (cavo incluso)
Telecamera - Alimentazione	8 V CC
Monitor - Dimensioni	180 x 155 x 25 mm
Monitor - Peso	450 g
Monitor - Alimentazione	12 V CC / 1 A
Risoluzione dello schermo	628 x 562 (PAL)
Formato immagine	16:9 (modalità 4:3)
Angolo di visualizzazione (telecamera)	50°
Portata infrarossa	5 m
Impermeabilità (telecamera)	IP44
Microfono integrato	Sì (mono)
Numero di telecamere supportate	4
Ingressi AV	4 x (alimentazione, audio, video)
Uscita AV	1 (cavo incluso)
Temperatura di funzionamento	-10°C a +50°C (telecamera e monitor)
Contenuto della confezione	Monitor 7", 1 telecamera, cavo 18 m, adattatori di rete, telecomando, cavi AV
Manutenzione	Pulire la telecamera con un panno umido, senza solventi
Istruzioni di sicurezza	Non aprire, evitare acqua/umidità/campi magnetici forti

Domande frequenti - SEC-UNIT50 KONIG

Quante telecamere posso collegare al monitor?

È possibile collegare fino a 4 telecamere agli ingressi AV sul retro del monitor.

Come passare automaticamente da una telecamera all'altra?

Impostare l'interruttore Auto/Manuale su Auto. È possibile selezionare le telecamere da includere nel menu 'AV attivato' e regolare l'intervallo in 'Tempo attivato'.

Come utilizzare la visione notturna?

L'illuminazione a infrarossi integrata (portata 5 m) si attiva automaticamente in condizioni di scarsa luminosità. Non è necessaria alcuna regolazione manuale.

Posso montare il monitor a parete?

Sì, è possibile utilizzare un supporto regolabile opzionale (rif. SEC-BRACK40) che si fissa sotto il monitor con 3 viti su una superficie orizzontale o verticale.

Come attivare l'audio?

Assicurarsi che l'interruttore audio sul connettore della telecamera sia in posizione ON. Utilizzare il tasto Mute del telecomando per disattivare/riattivare l'audio.

Cosa fare se l'immagine è assente o di scarsa qualità?

Verificare che il monitor sia impostato sul canale AV corretto (AV1-AV4), che i cavi siano ben collegati, che l'adattatore di rete funzioni e che le impostazioni di visualizzazione (luminosità, contrasto) siano corrette.

Come pulire la telecamera?

Utilizzare un panno umido. Non utilizzare solventi o prodotti abrasivi che potrebbero danneggiare l'obiettivo.

La telecamera è impermeabile?

Sì, possiede una protezione IP44 grazie al suo cappuccio protettivo. Non immergerla in acqua.

Come regolare l'angolo della telecamera?

Allentare la vite di regolazione sotto la telecamera, orientarla manualmente nella posizione desiderata, quindi serrare la vite.

Cosa fare in caso di malfunzionamento?

Non aprire mai l'apparecchio. Contattare un tecnico qualificato. Qualsiasi modifica al prodotto annulla la garanzia.

MANUALE UTENTE SEC-UNIT50 KONIG

Questo sistema di videocamere è un dispositivo elettronico per la videosorveglianza facile da usare in ogni tipo di situazione. Il prodotto è appositamente adatto per piccoli negozi, uffici o abitazioni. La videocamera può essere montata su superfici verticali o orizzontali. La direzione della videocamera può essere facilmente regolata a mano. Grazie all'illuminazione ad infrarossi è possibile utilizzare la videocamera in condizioni di scarsa illuminazione. Impostando un piccolo interruttore sulla presa, potrete anche trasmettere l'audio assieme alle immagini. La copertura antipioggia garantisce l'impermeabilità della videocamera.

Il monitor può essere posizionato su una superficie orizzontale o può essere montato su un supporto regolabile (ordinatelo separatamente con codice articolo SEC-BRACK40) che può essere fissato sul retro del monitor e fissato con tre viti su una superficie orizzontale o verticale. Il monitor può ricevere audio e video da 4 telecamere diverse. Potete selezionare facilmente visuali da diverse telecamere con il telecomando. Le immagini possono anche essere visualizzate una ad una in modo automatico.

• Raccomandiamo di leggere questo manuale prima di installare la videocamera.
• Conservate il manuale in un posto sicuro per future consultazioni.

La confezione contiene i seguenti oggetti:

1. 1 x Monitor LCD da 7"
2. 1 x videocamera
3. 1 x cavo da 18 m
4. 1 x Alimentatore AC/DC
5. 1 x Telecomando
6. 4 x AV Cavi ingresso
7. 1 x Cavo uscita AV

Specifiche tecniche

Videocamera

Chip Immagine: CMOS

Lente: 14 mm

Angolo di visuale: 50°

Illuminazione infrarosso (LED): 5 m

Sensibilità alla luce: 0.8 Lux/F1.2

Protezione: IP44

Microfono: Mono

Temperatura di funzionamento: da-10°C a +50°C

Uscita video: 1Vp-p

Voltaggio: 8 V DC

Dimensioni: 55 x 45 x 80 mm

Peso: 151 g (incl. il cavo)

Monitor LCD

Formato: 16 : 9 (Modalità 4 : 3)

Risoluzione: 628 x 562 (PAL)

Tensione di lavoro: 12V DC / 1A

Ingresso AV: 4 x (4x cavi di connessione con alimentazione, audio e video inclusi)

Uscita AV: 1 x (Cavo AV incluso)

Temperatura di funzionamento: da-10°C a +50°C

Peso: 450 g

Dimensioni: 180 x 155 x 25 mm

Precauzioni di sicurezza

• Non aprite la videocamera o il monitor in caso di malfunzionamento. Questo prodotti devono essere aperti solo da tecnici qualificati.
  • Non esponete il monitor all'acqua o all'umidità
• Non esponete il monitor o la telecamera ad alte temperature.
  • Non immergete la videocamera in acqua o altri liquidi.
• Non installate il sistema vicino a forti campi magnetici, come televisori o altoparlanti. Ciò può influenzare la qualità dell'immagine del monitor.

Istruzioni di installazione

1. Luci ad infrarosso
2. Sensore immagine della videocamera
3. Vite di regolazione
4. Braccetto
5. Foro della vite
6. Interruttore audio

7. Potenza in ingresso

8. Microfono

9. Monitor
10. Supporto
11. Punto di inserimento del supporto regolabile.
12. Connettore spinotto in DC 12V

13. Connettore spinotto in uscita AV

14. Inserite la videocamera nel supporto usando tre viti su una superficie verticale o orizzontale.

15. Allentate la vite di regolazione (3).
16. Ruotate la videocamera nella posizione desiderata.
17. Stringete la vite di regolazione.
18. Inserite le prese del cavo nei connettori: nero nel nero, giallo nel giallo e bianco nel bianco.
19. Accendete o spegnete il microfono con l'interruttore audio (6) sulla presa.
20. Posizionate il monitor sul suo supporto (5) su una superficie stabile.

Il monitor può essere montato anche su un supporto regolabile (ordinatelo separatamente con codice articolo SEC-BRACK40) che può essere fissato sul retro del monitor e fissato con tre viti su una superficie orizzontale o verticale.

1. Collegate la videocamera con il cavo in ingresso AV ad una delle prese in ingresso AV sul retro del monitor (al massimo 4 videocamere).
2. Inserite la spina DC nel connettore in ingresso DC 12V (12).
3. Inserite l'alimentatore AC/DC nella presa a muro.
4. Potete collegare un monitor aggiuntivo al connettore in uscita AV(13).

Istruzioni dell'utente

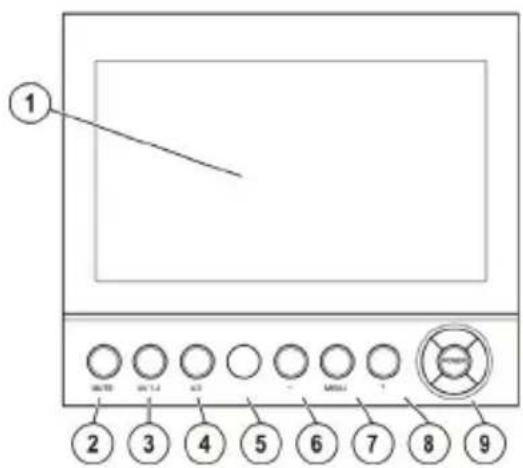

1. Monitor LCD
2. Tasto Mute
3. Tasto AV
4. Tasto 4:3

5. Sensore di controllo IR

6. Tasto -

7. Tasto Menu
8. Tasto +
9. Tasto Alimentazione

10. Interruttore automatico/Manuale

11. Premete il tasto Alimentazione (9) per accendere il monitor.

12. Premete il tasto AV (3) per impostare la connessione alla videocamera corretta.
13. Premete il tasto Menu (7) per navigare nel sub-menù.

Sono visualizzabili i seguenti sub-menù:

• Impostazioni del Display: "Bright", "Contrast", "Colour" o "Hue" Regolate le impostazioni del display con i tasti + (8) o - (6).
  • "Imposta Scambio AV"

Selezionate le videocamere che saranno visualizzate in sequenza in modalità automatica.

Premete il tasto + o – per passare tra telecamere e il tasto Menù per selezionare o deselezionare una videocamera.

“√” indica che questa videocamera è stata selezionata.

“o” indica che questa videocamera non è stata selezionata.

- "Intervallo di tempo"

Aumenta o diminuisce l'intervallo di tempo per la modalità automatica con i tasti + o –.

1. Impostate l'interruttore Automatico/Manuale (10) su "auto" per passare automaticamente tra le videocamere selezionate.

Quando premete il tasto AV, la modalità scambio manuale mostra tutte le immagini della videocamera, incluse le videocamere impostate su "o".

1. Premete il tasto 4:3 (4) per cambiare il ratio dello schermo.
2. Premete il tasto Mute (2) per attivare o disattivare l'audio.

Perché questa caratteristica funzioni, il microfono sulla videocamera dev'essere acceso.

Manutenzione

Pulite la videocamera con un panno umido

Non utilizzate detergenti solventi o abrasivi.

Risoluzione dei problemi

Effettuate i seguenti controlli se la videocamera non lavora correttamente.

• Assicuratevi che il monitor sia impostato sul canale AV corrispondente (AV1-4) come impostato sulla videocamera.
• Assicuratevi che la videocamera e il monitor non siano danneggiati.
  • Assicuratevi che gli alimentatori non siano danneggiati.
• Assicuratevi, quando la modalità di scambio automatico è attiva, che la videocamera nell'impostazione AV non sia impostata su "o".
• Assicuratevi che le impostazioni del display siano tutte corrette.

Garanzia

Qualunque cambiamento e/o modifica al prodotto annullerà la garanzia. La garanzia decade in caso di danni causati dall'uso scorretto del prodotto.

Disclaimer

I progetti e le specifiche sono soggetti a cambiamenti senza previa notifica. Tutti i loghi, le marche ed i nomi del prodotto sono marchi commerciali o marchi registrati dei rispettivi proprietari e sono qui riconosciuti come tali.

Smaltimento

• Questo prodotto è progettato per la raccolta differenziata nei punti di raccolta appropriati. Non smaltite il prodotto con la spazzatura domestica.
• Per maggiori informazioni, contattate il rivenditore o l'autorità locale responsabile per la gestione dei rifiuti.
