SEC-UNIT50 - Cameră de supraveghere KONIG - Manual de utilizare gratuit

Tip de produs	Cameră de supraveghere
Marcă	Konig
Model	SEC-UNIT50
Cameră - Dimensiuni	55 x 45 x 80 mm
Cameră - Greutate	151 g (cablu inclus)
Cameră - Alimentare	8 V CC
Monitor - Dimensiuni	180 x 155 x 25 mm
Monitor - Greutate	450 g
Monitor - Alimentare	12 V CC / 1 A
Rezoluția ecranului	628 x 562 (PAL)
Format imagine	16:9 (mod 4:3)
Unghi de vizualizare (cameră)	50°
Rază infraroșu	5 m
Etanșeitate (cameră)	IP44
Microfon încorporat	Da (mono)
Număr de camere suportate	4
Intrări AV	4 x (alimentare, audio, video)
Ieșire AV	1 (cablu inclus)
Temperatură de funcționare	-10°C la +50°C (cameră și monitor)
Conținutul pachetului	Monitor 7", 1 cameră, cablu 18 m, adaptoare de rețea, telecomandă, cabluri AV
Întreținere	Curățați camera cu o cârpă umedă, fără solvenți
Instrucțiuni de siguranță	Nu deschideți, evitați apă/umiditate/câmpuri magnetice puternice

Întrebări frecvente - SEC-UNIT50 KONIG

Câte camere pot conecta la monitor?

Puteți conecta până la 4 camere la intrările AV din spatele monitorului.

Cum comut automat între camere?

Setați comutatorul Auto/Manual pe Auto. Puteți selecta camerele care să fie incluse în meniul 'AV activat' și seta intervalul în 'Timp activat'.

Cum folosesc vederea pe timp de noapte?

Iluminarea infraroșie încorporată (rază 5 m) se activează automat în condiții de lumină scăzută. Nu este necesară nicio reglare manuală.

Pot monta monitorul pe perete?

Da, puteți utiliza un suport reglabil opțional (ref. SEC-BRACK40) care se fixează sub monitor cu 3 șuruburi pe o suprafață orizontală sau verticală.

Cum activez sunetul?

Asigurați-vă că întrerupătorul audio de pe conectorul camerei este în poziția ON. Folosiți tasta Mute de pe telecomandă pentru a opri/restabili sunetul.

Ce fac dacă imaginea lipsește sau este de slabă calitate?

Verificați dacă monitorul este setat pe canalul AV corect (AV1 până la AV4), dacă cablurile sunt bine conectate, dacă adaptorul de rețea funcționează și dacă parametrii de afișare (luminozitate, contrast) sunt corecți.

Cum curăț camera?

Folosiți o cârpă umedă. Nu utilizați solvenți sau produse abrazive care ar putea deteriora obiectivul.

Camera este etanșă?

Da, are protecție IP44 datorită capacului său protector. Nu o scufundați în apă.

Cum reglez unghiul camerei?

Slăbiți șurubul de reglare de sub cameră, orientați-o manual în poziția dorită, apoi strângeți șurubul.

Ce fac în caz de funcționare defectuoasă?

Nu deschideți niciodată aparatul. Contactați un tehnician calificat. Orice modificare a produsului anulează garanția.

MANUAL DE UTILIZARE SEC-UNIT50 KONIG

Acest sistem de cameră de luat vederi este un dispozitiv electronic uşor de utilizat, creat pentru monitorizarea tuturor tipurilor de situații. Acest produs este adecvat în special pentru magazinele mici, birouri sau locuințe. Camera de luat vederi poate fi montată pe o suprafață orizontală sau verticală. Poziția acesteia poate fi reglată manual uşor. Dată fiind iluminarea cu infraroșii utilizată de cameră, aceasta poate fi utilizată în condiții de lumină diminuată. Prin amplasarea unui mic întrerupător pe ștecăr, puteți transmite, de asemenea, sunetul împreună cu imaginile. Husa împotriva ploii asigură etanșeitatea la apă a camerei.

Monitorul poate fi amplasat pe o suprafață orizontală sau poate fi montat pe un suport reglabil (comandat separat, cu articolul nr. SEC-BRACK40). Acest suport poate fi instalat în partea inferioară a monitorului și are 3 şuruburi pentru montarea monitorului pe o suprafață orizontală sau verticală. Monitorul poate recepționa sunet și imagini de la 4 camere diferite. Puteți selecta ușor diferite unghiuri ale camerelor cu ajutorul telecomenzii. Imaginile pot fi afișate, de asemenea, una câte una, în modul automat.

• Vă recomandăm să citiți acest manual anterior instalării / utilizării sistemului camerei de luat vederi.
• Păstrați acest manual într-un loc sigur pentru a-l consulta în viitor.

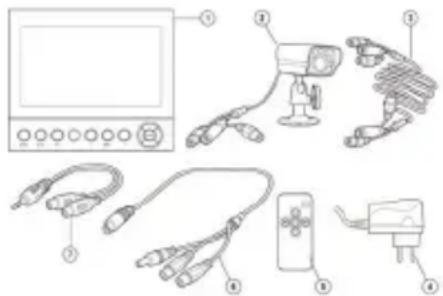

Pachetul monitorului conține următoarele obiecte:

Specificații tehnice

Camera

Chip de imagine: CMOS

Lentilă: 14

mm

Sensibilitate la lumină: 0,8 Lux/F1.2

Protectie: IP44

Microfon: Mono

Temperatură de lucru: de la -10°C la +50°C

leşire video: 1Vp-p

Tensiune: 8 V CC / 500 mA

Dimensiuni: 55 x 45 x 80 mm

Greutate: 151 g (inclusiv cablul)

Monitor LCD

Rezoluție: 628 x 562 (PAL)

Tensiune de operare: 12V CC / 1A

Intrare AV:

4x (4x cablu de conectare cu mufă pentru alimentare la electricitate, audio

leşire AV: 1x (cablu AV inclus)

Temperatura de operare: de la -10°C la +50°C

Greutate:

450

g

Dimensiuni: 180 x 155 x 25 mm

Precauții de siguranță

• Nu deschideti camera sau monitorul în cazul producerii unei defectiuni. Aceste produse trebuie deschise doar de un inginer calificat.
• Nu expuneți monitorul la apă sau umiditate.
• Nu expuneți monitorul sau camera la temperaturi înalte.
• Nu scufundati camera în lichide.
• Nu instalați sistemul în apropierea câmpurilor magnetice puternice, cum ar fi TV sau boxe. Acestea ar putea afecta calitatea monitorului.

Instrucțiuni de instalare

1. Becuri cu infrarosii
2. Senzorul de imagine al camerei
3. Šurub de reglare
4. Consolă
5. Orificiu pentru şurub
6. Întrerupător audio

7. Intrare alimentare cu electricitate

8. Microfon

9. Monitor

10. Suport

11. Punct de fixare pentru suportul reglabil

12. Mufă jack intrare CC 12 V

13. Mufă jack ieşire AV

14. Fixați camera cu suportul său pe o suprafață verticală sau orizontală.

15. Slăbiti şurubul de reglare (3).

16. Rotiți camera în poziția dorită.

17. Strângeti şurubul de reglare.

18. Introduceti stecherele cablului în mufele jack; negru în negru, galben în galben, alb în alb.
19. Porniți sau opriți microfonul cu ajutorul întrerupătorului audio (6) de pe ștecher.
20. Puneti monitorul aflat pe suportul său (10) pe o suprafață stabilă.

Monitorul poate fi montat, de asemenea, pe un suport reglabil (comandat separat, cu articolul nr. SEC-BRACK40). Acest suport poate fi instalat în partea inferioară a monitorului și are 3 şuruburi pentru montarea monitorului pe o suprafață orizontală sau verticală.

1. Conectați camera cu cablul intrare AV la una dintre mufele jack intrare AV (3) din partea din spate a monitorului (maxim 4 camere).
2. Introduceti stecherul CC în mufa jack CC 12V (12).
3. Introduceti adaptorul CA / CC în priza de perete.
4. Puteti conecta un monitor suplimentar la mufa ieşire AV (13).

Instrucțiuni de utilizare

1. Monitor LCD
2. Buton Fără sonor
3. Buton AV
4. Buton 4:3

5. Senzor de control IR

6. Buton -

7. Buton Meniu
8. Buton +

9. Buton alimentare cu electricitate
   10.Întrerupător Auto / Manual

10. Apăsați butonul de alimentare cu electricitate (9) pentru a porni monitorul.

11. Apăsați butonul AV (3) pentru a seta conectare corectă a camerei.
12. Apăsați butonul Meniu (7) pentru a naviga în submeniuri.

Se vor afișa următoarele submeniuri:

• Setări pentru afișaj: „Bright”, „Contrast”, „Colour” sau „Hue”. Reglați setările de afișaj cu ajutorul butonului + (8) sau – (6).
• „AV switched set” (Setare comutare pe AV) Selectați camerele de luat vederi care vor fi prezentate ulterior în mod automat. Apăsați butonul + sau – pentru a schimba între camere și butonul Meniu pentru a selecta sau deselecta o cameră.

„√” indică că această cameră a fost selectată.

„o” indică că această cameră nu a fost selectată.

Creşte sau diminuează intervalul de timp pentru modul automat cu ajutorul butonului + sau –.

1. Setați întrerupătorul Auto / Manual (10) la „auto” pentru a schimba între camerele selectate în mod automat.

Atunci când apăsați butonul AV, modul întrerupător manual prezintă toate imaginile camerelor, inclusiv camerele setate la „o”.

1. Apăsați butonul 4:3 (4) pentru a modifica formatul.
2. Apăsați butonul Fără sonor (2) pentru a schimba între cu sunet și fără sunet.

Pentru ca această funcție să fie activată, microfonul camerei trebuie pornit.

Mentenanță

Curățați camera cu o cârpă umedă.

Nu utilizati solventi de curătare sau agenti abrazivi.

Rezolvarea problemelor

Efectuați următoarele verificări dacă camera nu funcționează adecvat:

• Asigurați-vă că monitorul este setat pe canalul corespunzător AV (AV1-4), așa cum este acesta setat pentru cameră.
• Asigurați-vă că camera și monitorul nu au fost deteriorate.
• Asigurati-vă că adaptorul de electricitate nu a fost deteriorat.
• Atunci când este activat modul de comutare automată, asigurați-vă că camerele din setul comutat pe AV nu sunt setate la „O”.
• Asigurati-vă că toate setările de afișaj sunt setate adecvat.

Garantie

Orice schimbări și / sau modificări aduse produsului vor face garanția nulă. Nu putem accepta nicio răspundere pentru prejudiciile cauzate de utilizarea incorectă a acestui produs.

Renunțarea la răspundere

Schițele și specificațiile fac obiectul modificării fără notificare prealabilă. Toate schițele, numele mărcilor și denumirile produsului sunt mărci înregistrare ale deținătorilor lor respectivi și, prin prezenta, sunt astfel recunoscute.

Eliminare

• Acest produs a fost creat pentru colectare separată la un punct de colectare adecvat. Nu eliminați acest produs odată cu deșeurile menajare.
• Pentru mai multe informații, contactați magazinul sau autoritatea locală responsabilă pentru gestionarea deșeurilor.
