Supreme Connect - Dětská chůvička Luvion - Bezplatný návod k obsluze

Typ výrobku	Dětská chůvička
Značka	Luvion
Model	Supreme Connect
Kategorie	Dětská chůvička
Rozměry kamery	10 x 7 x 7 cm
Rozměry rodičovské jednotky	12 x 7 x 3 cm
Hmotnost kamery	200 g
Hmotnost rodičovské jednotky	250 g
Napájení kamery	Síťový adaptér 5V
Napájení rodičovské jednotky	Lithium-iontová dobíjecí baterie
Hlavní funkce	Video a audio dohled, noční vidění, teplotní senzor, obousměrná komunikace, přehrávání ukolébavek, Wi-Fi připojení
Čištění a údržba	Čistěte suchým a jemným hadříkem, nepoužívejte chemické prostředky
Bezpečnost	Uchovávejte mimo dosah dětí, nevystavujte vodě, dodržujte pokyny výrobce
Náhradní díly a opravitelnost	Kontaktujte technickou podporu Luvion pro adaptéry, další kamery nebo rodičovské jednotky
Obecné informace	Použití v interiéru, dosah proměnlivý podle Wi-Fi sítě (až 300 m venku s přímou viditelností)

Často kladené otázky - Supreme Connect Luvion

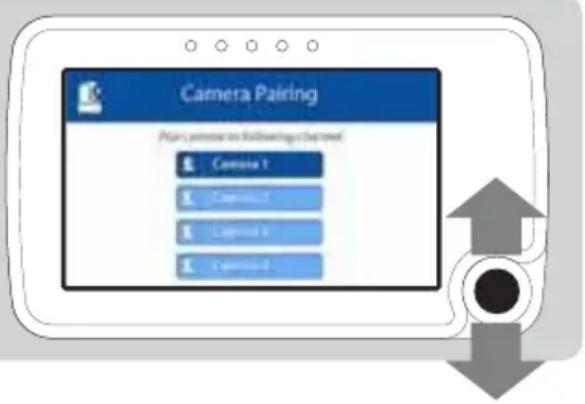

Jak spárovat kameru s rodičovskou jednotkou?

Zapněte obě zařízení a ujistěte se, že jsou blízko sebe. Stiskněte tlačítko párování na kameře a na rodičovské jednotce vyberte 'Přidat kameru'. Postupujte podle pokynů na obrazovce.

Jak připojit monitor k Wi-Fi síti?

Přejděte do Nastavení > Wi-Fi na rodičovské jednotce. Vyberte svou síť a zadejte heslo. K nastavení připojení můžete také použít mobilní aplikaci Luvion.

Jak aktivovat noční vidění?

Noční vidění se aktivuje automaticky za špatných světelných podmínek. Můžete jej také aktivovat ručně z nabídky nastavení kamery.

Jak změnit nastavení teploty?

Vstupte do nabídky Nastavení kamery, vyberte Teplotní alarm a nastavte požadované minimální a maximální hodnoty. Obdržíte upozornění, pokud teplota překročí rozsah.

Co dělat, když se ztratí připojení?

Zkontrolujte, že jsou obě zařízení zapnutá a v dosahu. Restartujte rodičovskou jednotku a kameru. Pokud problém přetrvává, obnovte tovární nastavení nebo kontaktujte technickou podporu.

Jak čistit dětskou chůvičku?

Odpojte všechny kabely. Kameru a rodičovskou jednotku čistěte jemným a suchým hadříkem. Nepoužívejte tekutiny ani spreje, aby nedošlo k poškození.

Jak dlouho vydrží baterie rodičovské jednotky?

Lithium-iontová dobíjecí baterie poskytuje přibližně 8 hodin nepřetržitého používání. Výdrž se může lišit v závislosti na jasu obrazovky a intenzitě používání.

Je kompatibilní s jinými zařízeními Luvion?

Model Supreme Connect je kompatibilní s dalšími kamerami a příslušenstvím stejné řady. Seznam kompatibility naleznete na webových stránkách Luvion.

Jak obnovit tovární nastavení?

Na rodičovské jednotce přejděte do Nastavení > Obnovit a potvrďte akci. Na kameře podržte tlačítko párování po dobu 10 sekund.

Kde najít náhradní díly?

Originální díly jako napájecí adaptéry, další kamery a baterie jsou k dispozici prostřednictvím oficiálního technického servisu Luvion nebo v jeho internetovém obchodě.

NÁVOD K OBSLUZE Supreme Connect Luvion

Děkujeme za zakoupení dětské videochůvičky Luvion Supreme Connect. Nyní můžete sledovat a poslouchat vaše miminko nebo dítě (nebo dokonce více dětí pomocí až tří dalších kamer) ve vašem domě a jeho okolí.

Prosím, uschovejte původní stvrzenku s datem nákupu za účelem poskytnutí a potvrzení záruky. Při řešení servisních a záručních problémů od vás bude vždy požadována kopie stvrzenky. V případě problémů v záruční době kontaktuje vašeho prodejce nebo místního distributora výrobků Luvion. Více informací naleznete na webové stránce: www.babywelt.cz (výhradní dovozce BABYWELT.cz, [e-mail], tel: [phone]).

Tato uživatelská příručka vám poskytuje veškeré informace nezbytné pro bezpečné, příjemné a jednoduché použití této dětské videochůvičky. Před použitím videochůvičky Luvion Supreme Connect si důkladně přečtěte tuto uživatelskou příručku. Zvláštní pozornost, prosím, věnujte níže uvedeným bezpečnostním pokynům.

• Udržujte malé díly mimo dosah dětí.
• Tento výrobek není hračka. Nedovolte dětem, aby si s ním hrály.
• Tento výrobek nemá sloužit jako náhrada za dohled dospělých osob.
• Používejte pouze originální dodané nabíječky.
• Nepoužívejte výrobek ve vlhkém prostředí nebo v blízkosti vody.
• Používejte výrobek pouze při teplotách od 10 °C do 35 °C.
• Vždy udržujte kameru a šnůry síťových adaptérů minimálně 1,5 m od dítěte.
• Nepokoušejte se otevřít výrobek. Následkem může být zrušení platnosti záruky. Prosím, obratte se na místního prodejce nebo distributora.

Baterie:

- Před prvním použitím zcela nabijte baterii monitoru, aby byla zajištěna její optimální kapacita. Baterie je zcela nabitá, když začne svítit kontrolka nabíjení na straně monitoru zeleným světlem.

OBSAH BALENÍ

Balení obsahuje následující součásti:

• 1× rodičovská jednotka (monitor)
• 1× dětská jednotka (kamera)
• 1× sítový adaptér pro rodičovskou jednotku
• 1× sítový adaptér pro dětskou jednotku
• 1× nástěnný držák pro dětskou jednotku
• 1× hmoždinky a šroubky
• 1× kabel RCA (připojení k TV)

Zkontrolujte obsah balení a potvrdte, že jste obdrželi kompletní systém včetně všech níže uvedených součástí.

Sítové adapté Kabel RCA Hmoždinky, šroubky a držák

PŘÍSLUŠENSTVÍ

Pro zařízení Luvion Supreme Connect lze pořídit následující příslušenství.

STOJAN S VYSÍLAČEM WI-fI

Stojan s vysílačem WIFI Luvion Supreme Connect umožňuje připojit jednotku k internetu. Nyní můžete sledovat živý obraz vašeho dítěte na počítači, laptopu, tabletu a telefonu, a to kdykoli a kdekoli.

Systém Luvion Supreme Connect umožňuje používat až čtyři kamery. Nyní můžete sledovat současně více dětí nebo místností.

1. Kontrolka napájení – Tato kontrolka signalizuje, že je rodičovská jednotka zapnutá. Když je rodičovská jednotka zapnutá, kontrolka napájení svítí zeleně. Kontrolka začne blikat, pokud je baterie rodičovské jednotky slabá. Pomocí dodaného síťového adaptéru nabijte baterii.

2. Kontrolky úrovně zvuku – Tyto kontrolky signalizují úroveň zvuku detekovaného dětskou jednotkou. Počet svítících kontrolek signalizuje intenzitu detekovaného zvuku. To umožnuje sledovat úrovně zvuku uvnitř dětského pokoje i v případě, že je rodičovská jednotka ztlumená.

3. Displej – Displej 4,3" TFT LCD.

4. Komunikační tlačítko – Stisknutím tlačítka můžete hovořit k dítěti prostřednictvím dětské jednotky. Než začnete hovořit, počkejte, až se na obrazovce objeví ikona hovoru. Hlasitost můžete zvýšit pomocí tlačítka na dětské jednotce. Při použití více kamer, budete hovořit pouze prostřednictvím dětské jednotky, která se právě zobrazuje na obrazovce.

5. Tlačítko přiblížení (Zoom) – Stisknutím tlačítka přiblížíte živý obraz. Velikost živého obrazu se následně zdvojnásobí a na obrazovce se zobrazí text 2X. Když je živý obraz zvětšen, můžete použít ovládací tlačítko k zobrazení oblastí živého obrazu, které jsou mimo rozsah obrazovky. Opětovným stisknutím tlačítka přiblížení režim přiblížení ukončíte.

POZNAMKA: Objektiv dětské jednotky není možné posunout ovládacím tlačítkem, když je rodičovská jednotka v režimu přiblížení (na obrazovce se zobrazuje text 2x). Pokud chcete změnit polohu objektivu dětské jednotky, je nutné nejprve zrušit režim přiblížení.

1. Tlačítko kamery - Stisknutím tlačítka kamery lze přepínat mezi různými kamerami připojenými k rodičovské jednotce. Ukazatel kanálu identifikuje různé kamery.

2. Tlačítko nabídky – Pomocí tlačítka nabídky je možné otevřit hlavní nabídku. Pokud jej stisknete, když je nabídka otevřená, nabídka se zavře (nebo se posunete o úroveň nahoru) bez uložení jakýchkoli nových nastavení.

3. Mikrofon – Zvuky zjištěné mikrofonem budou po stisknutí komunikačního tlačítka vysílány do dětské jednotky (kamery).

4. Ovládací tlačítko (joystick) – Pomocí ovládacího tlačítka lze pohybovat objektivem kamery dětské jednotky a v rámci nabídky měnit výběr. Stisknutím ovládacího tlačítka výběr potvrdíte a uložíte nastavení.

1. Úložný prostor baterie – Baterie monitoru měňte pouze za baterie schválené pro zařízení Luvion Supreme Connect. Použití jiných baterií bude mít za následek zrušení platnosti vaší záruky.

2. Reproduktor – Generuje zvuk přijatý ze zapojené dětské jednotky. Pomocí tlačítek hlasitosti (27) lze snížit nebo zvýšit hlasitost

3. Stojan – Pomocí stojanu můžete umístit monitor do svislé polohy.

4. Resetovací tlačítko – Pomocí kancelářské sponky stiskněte tlačítko v případě, že je obraz na obrazovce nehybný. Pomocí vypínače můžete následné znovu zapnout rodičovskou jednotku.

5. Anténa – Odesílá data do dětské jednotky a přijímá data z dětské jednotky.

6. Vypínač ⏻ - – Stisknutím a podržením tlačítka zapnete nebo vypnete rodičovskou jednotku. Krátkým stisknutím tlačítka při zapnuté rodičovské jednotce přejdete do režimu „pouze zvuk“, čímž se vypne obrazovka a šetří baterie

7. Tlačítko nočního světla – Naše dětské jednotky jsou vybaveny speciálním nočním světlem pro pohodlí vašeho dítěte. Stisknutím tlačítka na dálku aktivujete nebo deaktivujete noční světlo na dětské jednotce (Pokud používáte více dětských jednotek, bude se ovládat noční světlo dětské jednotky, jehož živý obraz se právě zobrazuje). Po aktivování nočního světla dětské jednotky se na obrazovce se zobrazí ikona.

8. Tlačítko nahrávání ● – Pomocí tohoto tlačítka pořídíte videozáznam. K pořízení videozáznamu je nezbytná karta Micro SD (viz 30, strana 7). Po aktivaci se na obrazovce zobrazí ikona nahrávání.

9. Tlačítko momentky 📄 – Pomocí tlačítka zachytíte momentku živého obrazu. Před pořízením momentky je nutné vložit kartu SD (viz 30, strana 7).

1. Konektory pro stojan s vysílačem Wi-Fi – Zkontrolujte, zda je rodičovská jednotka řádně umístěna na přídavném stojanu s vysílačem Wi-Fi.

2. 1. Port mini USB – Pro připojení jednotky ke stojanu s vysílačem Wi-Fi.
3. 1. Zámek – Zamyká dotykové rozhraní na přední straně rodičovské jednotky (monitoru) za účelem ochrany před nechtěnými změnami nastavení. Po aktivaci se zobrazí ikona zámku.

4. Tlačítko QUAD/AUTO ☐ Dětský monitor je vybaven funkci QUAD. Tato funkce umožňuje současné sledování 4 dětských jednotek (kamer). Jedním stisknutím funkci aktivujete. Dalším stisknutím aktivujete automatické přepínání (po 3 sekundách)

mezí dětskými jednotkami.

POZNÁMKA: Po aktivování režimu QUAD není k dispozici zvuk.

1. AV výstup – Audiovizuální zástrčka umožnuje připojit rodičovskou jednotku prostřednictvím analogového připojení k televizoru. Za tímto účelem lze použít dodaný kabel RCA.
2. Servisní port – Připojuje jednotku k počítači pomocí USB kabelu pro stažení aktualizací od výrobce.
3. Napájecí vstup – Vstup pro připojení síťového adaptéru Luvion 5 V/1,5 A.
4. Kontrolka nabíjení – Červená barva signalizuje, že se vestavěná baterie nabíjí. Po nabití se barva kontrolky změní na zelenou.

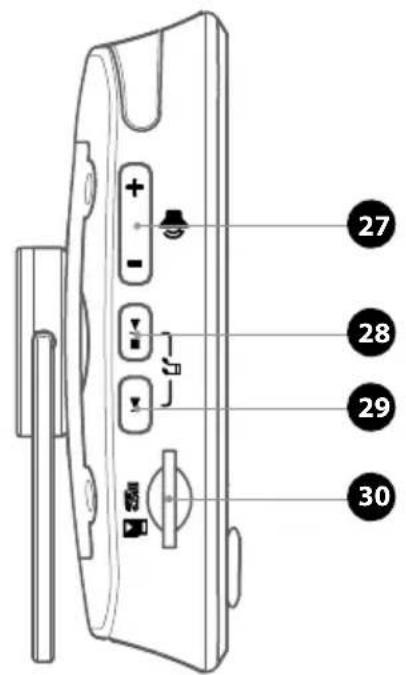

5. Tlačitko hlasitosti – Zvyšuje nebo snižuje hlasitost reproduktoru rodičovské jednotky.
6. Přehrávání/Pauza ▶/■ – Přehrávání nebo zastavení ukolébavky. Jednotka automaticky přehraje všechny ukolébavky.
7. Tlačítko další skladby ▶ – Přechod na další skladbu
8. Slot pro kartu Micro SD – Vložení karty Micro SD (není součástí dodávky) do slotu umožní využívat funkci nahrávání záznamů a pořizování momentek. Rodičovská jednotka podporuje karty Micro SD s kapacitou paměti až do 32 GB.

POPIS DĚTSKé JEDNOTKY (MONITORU)

POHLED ZEZADU POHLED ZEPŘEDU

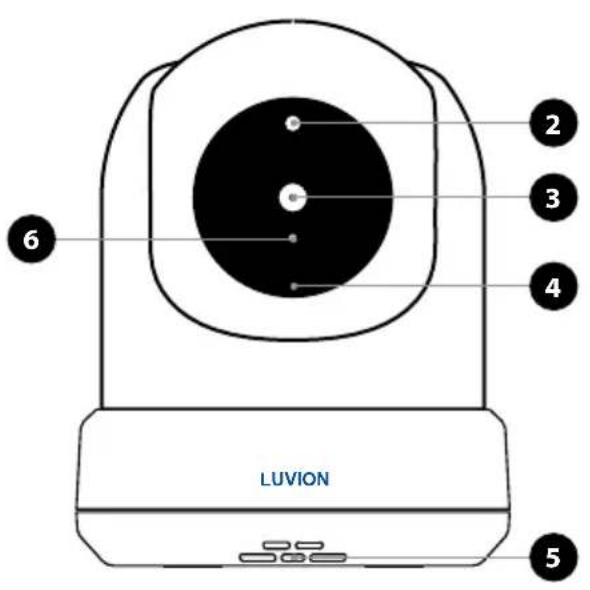

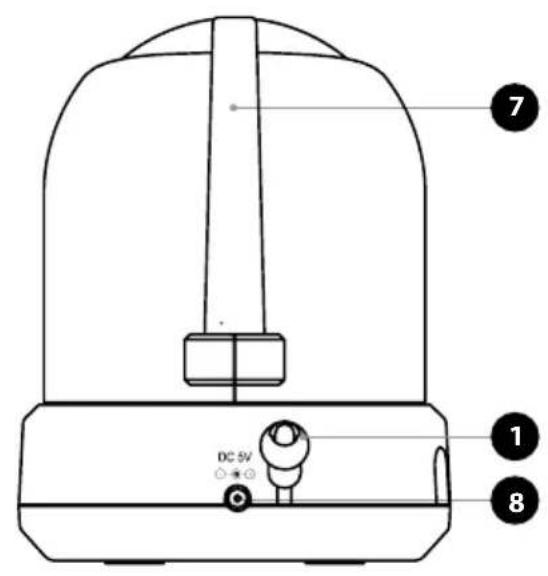

1. Snímač teploty – Naměřená teplota se zobrazuje na obrazovce rodičovské jednotky.
2. Snímač intenzity světla – Umožňuje samočinnou úpravu dětské jednotky při změně světelných podmínek.
3. Objektiv kamery – Snímá vizuální prostředí a odesílá jej do rodičovské jednotky
4. Mikrofon – Snímá zvuk a odesílá jej do rodičovské jednotky.
5. Reproduktor – Umožnuje hovořit k dítěti na dálku.
6. Infračervená dioda – Umožňuje noční vidění do vzdálenosti 5 m. Automaticky se aktivuje při špatných světelných podmínkách.
7. Anténa – Odesílá data do rodičovské jednotky a přijímá data z rodičovské jednotky.
8. Napájecí vstup – Vstup pro připojení sítového adaptéru Luvion 5 V/1,5 A.

1. Hlasitost – Otočný ovladač zvyšující nebo snižující hlasitost reproduktoru dětské jednotky. Tato funkce ovlivňuje pouze dětskou jednotku, např. hlasitost přehrávaných ukolébavek nebo hlasu z rodičovské jednotky.
2. Vypínač – Stisknutím a podržením tlačítka vypnete jednotku.
3. Přípojky pro nástěnný držák – Připojují dětskou jednotku k dodanému nástěnnému držáku, který lze připevnit na stěnu nebo strop.
4. Přepínač pro stropní instalaci – Přetáčí obraz. Přepínač aktivujte, pokud je dětská jednotka namontována v obrácené poloze, například na stropě.

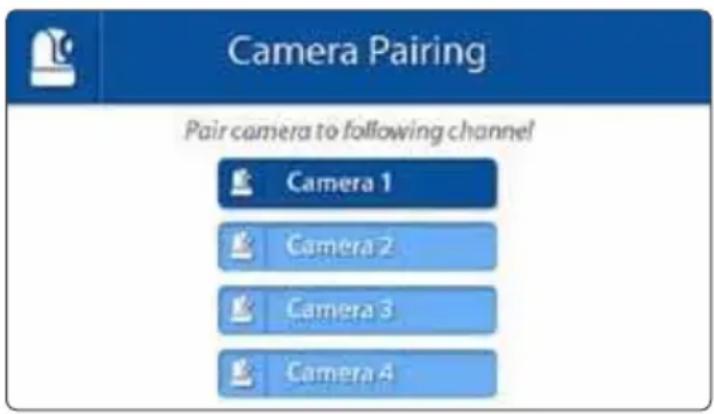

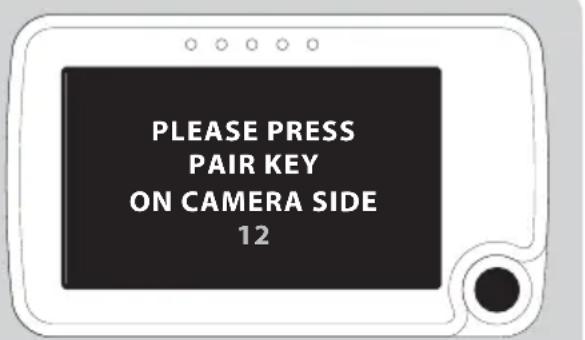

5. Tlačítko párování – Nastavuje nové spojení mezi dětskou a rodičovskou jednotkou během postupu párování. Párování je nutné použít při instalaci další kamery, nebo když monitor nerozpozná dětskou jednotku (Mimo dosah). Další informace o postupu párování naleznete na straně 19.

ZAČÍNÁME

INSTALACE RODIČOVSKÉ JEDNOTKY (MONITORU)

1. Opatrně vybalte rodičovskou jednotku (monitor).
2. Zapojte síťový adaptér do rodičovské jednotky a elektrické zásuvky. Rodičovská jednotka se začne nabíjet. Kontrolka (LED) bude svítit červeně. Když bude rodičovská jednotka zcela nabitá, začne kontrolka svítit zeleně. Aby byla zajištěna optimální kapacita baterie, nechte jednotku před prvním použitím zcela nabít.

! Poznánka: Před použitím zcela nabijte rodičovskou jednotku.

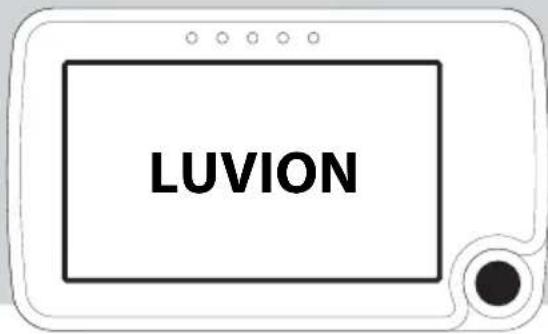

1. Stiskněte a podržte vypínač. Na displeji se zobrazí úvodní obrazovka společnosti Luvion.

Před instalací dětské jednotky (kamery) pečlivě naplánujte, kam a jak chcete jednotku umístit. Nezapomeňte zohlednit délku síťového kabelu a umístění elektrické zásuvky, protože dětská jednotka (kamera) musí být připojena k elektrické síti.

1. Opatrně rozbalte dětskou jednotku (kameru).
2. Umístěte dětskou jednotku do požadované polohy. Dětskou jednotku lze umístit na stůl, skřín nebo ji můžete namontovat na stěnu nebo strop. K namontování kamery na stěnu nebo strop můžete použít dodaný nástěnný držák, hmoždinky a šroubky

POZNÁNKA: Před provedením trvalé instalace dětské jednotky (kamery) zkontrolujte, zda je bezdrátové spojení mezi dětskou a rodičovskou jednotkou dostatečné. Toto ověření provádějte s dětskou i rodičovskou jednotkou umístěnými v pozicích, kde je chcete používat.

POZNÁNKA: Před provedením trvalé instalace dětské jednotky (kamery) zkontrolujte, zda je bezdrátové spojení mezi dětskou a rodičovskou jednotkou dostatečné. Toto ověření provádějte s dětskou i rodičovskou jednotkou umístěnými v pozicích, kde je chcete používat.

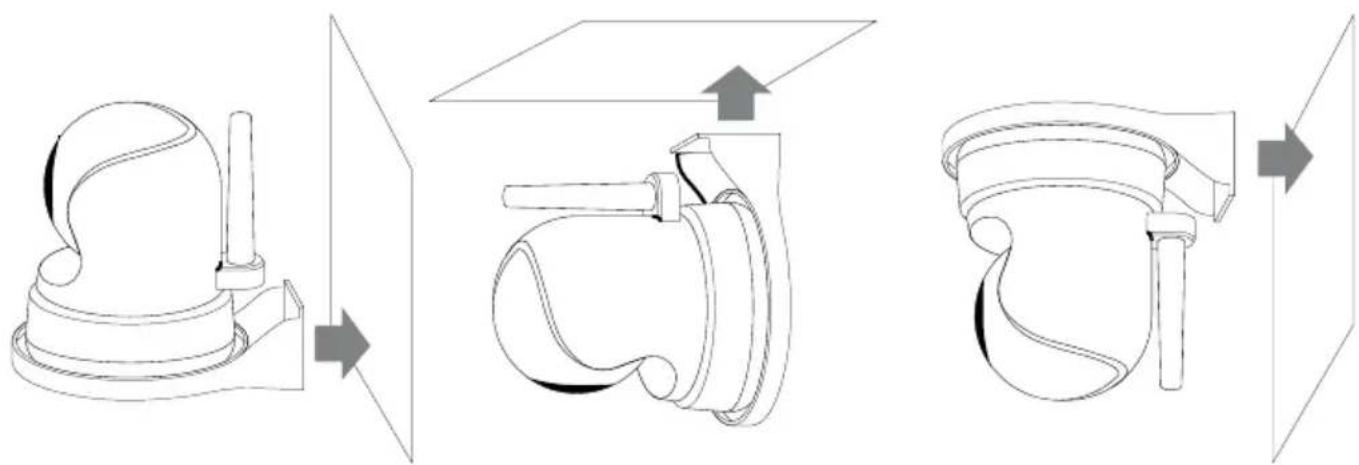

Nástěnná instalace Stropní instalace Nástěnná instalace (v obrácené poloze)

POZNÁNKA: Při montáži dětské jednotky na strop (v obrácené poloze), použijte přepínač pro stropní instalaci ve spodní části kamery k převrácení obrazu kamery.

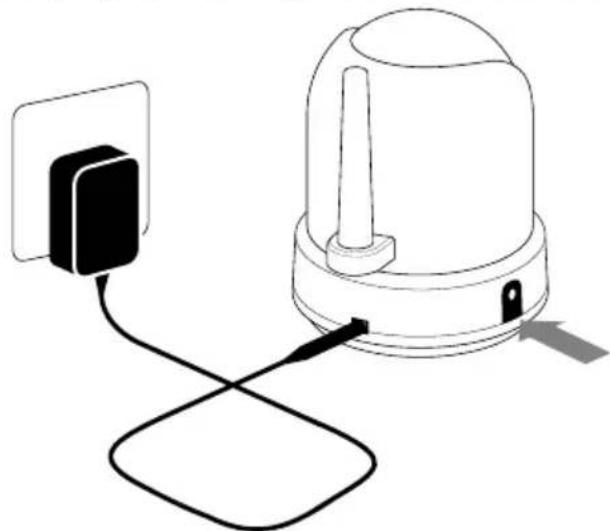

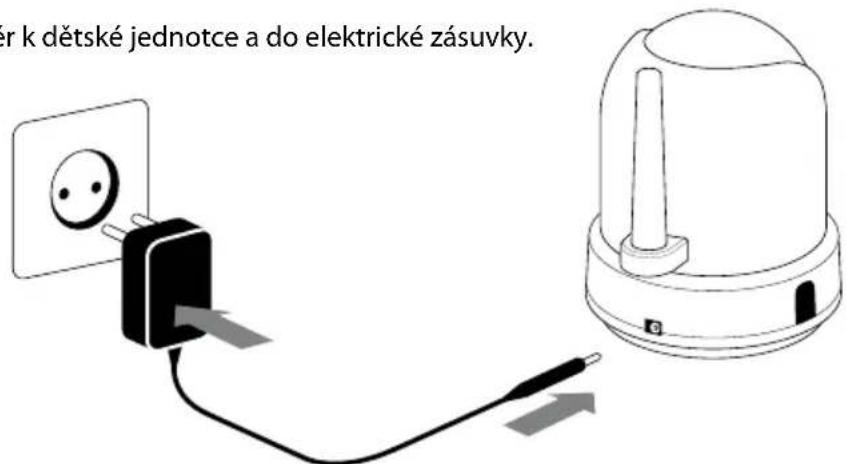

1. Připojte síťový adaptér k dětské jednotce a do elektrické zásuvky.

1. Stisknutím a podržením vypínače zapněte dětskou jednotku. Rozsvítí se kontrolka napájení.

Na rodičovské jednotce se zobrazí živý obraz z dětské jednotky, pokud jsou obě jednotky zapnuty a ve vzájemném dosahu. Na obrazovce rodičovské jednotky se zobrazí zpráva „Mimo dosah“, když je dětská jednotka mimo dosah rodičovské jednotky, nebo když není dětská jednotka zapnuta nebo rozpoznána.

GEBRUIK

Živý obraz dětské jednotky se zobrazí na obrazovce rodičovské jednotky, když jsou obě jednotky zapnuty. Na obrazovce se zobrazí níže popsané ikony

1. Indikátor signálu Indikátor signálu ukazuje sílu spojení mezi jednotkami. 0 proužků signalizuje špatný signál a 4 proužky signalizují nejsilnější signál (viz tabulka).
2. Indikátor přepisování Po zvolení možnosti Yes (Ano) pro funkci zápisu kartu SD se na obrazovce zobrazí tato ikona.
3. Indikátor kanálu Indikátor kanálu zobrazuje aktuální kanál. Stisknutím tlačítka CAM (strana 4) lze přepínat mezi různými kanály.
4. Indikátor karty SD Ikona SD se zobrazí po řádném vložení karty SD do příslušného slotu v rodičovské jednotce.
5. Indikátor plné kary SD Ikona SD začne blikat, když je paměť karty SD plná.

Indik. nové složky 📄 Tato ikona se zobrazuje a bliká po pořízení nového videozáznamu, který dosud nebyl přehrán.

1. Indikátor teploty Zobrazuje teplotu naměřenou dětskou jednotkou.
2. Indik. nočního světla Zobrazuje se po aktivaci nočního světla na dětské jednotce
3. Indikátor baterie Signalizuje aktuální kapacitu baterie.
4. Zoom indicator Geeft aan of de baby unit ingezoomd is.
5. Indikátor hovoru 📄 Zobrazí se po stisknutí komunikačního tlačítka. Nyní lze hovořit prostřednictvím dětské jednotky.
6. Indikátor zvuku 📄 Po snížení hlasitosti se na obrazovce zobrazí ikona ztlumení zvuku. Pomocí tlačítka hlasitosti lze zvýšit hlasitost.
7. Indikátor ukolébavky Po stisknutí tlačítka ukolébavky se na obrazovce zobrazí ikona ukolébavky. Stisknutím tlačítka „další“ lze vybírat různé skladby.

8. . Indik. zapnutí budíku Po aktivaci budíku se na obrazovce zobrazí tato ikona.

9. Ukazatel alarmu Zobrazuje čas zbývající do ukončení alarmu (v minutách).

10. Indik. zámku 📋 Na obrazovce se zobrazí tato ikona po stisknutí tlačítka zámku, který deaktivuje dotyková tlačítka v přední části rodičovské jednotky.

VÝSTRAHA MIMO DOSAH

Když je dětská jednotka umístěna ve velké vzdálenosti od rodičovské jednotky, na obrazovce rodičovské jednotky se zobrazí výstraha Out of Range (Mimo dosah) a živý obraz začne být přerušovaný. Pokud není žádné spojení mezi dětskou a rodičovskou jednotkou, zobrazí se černá obrazovka s výstražnou zprávou Out of Range.

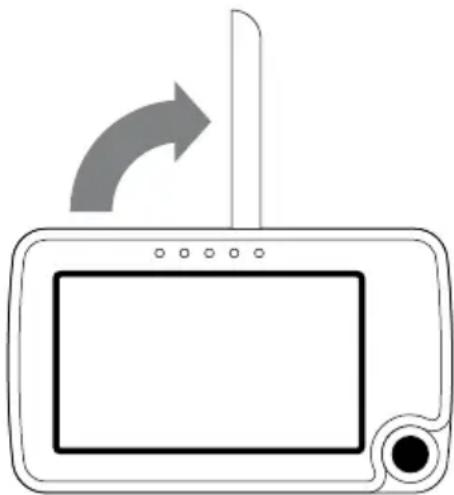

Dosah dětského monitoru lze zvýšit posunutím antény dětského monitoru směrem nahoru.

POZNÁMKA: Pokud přiblížení dětské a rodičovské jednotky nepomůže, pokuste se dětskou a rodičovskou jednotku spárovat. Viz kapitola Párování.

BUITEN BEREIK

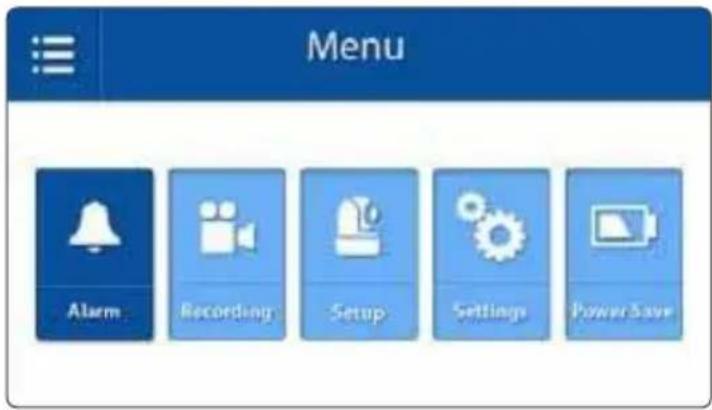

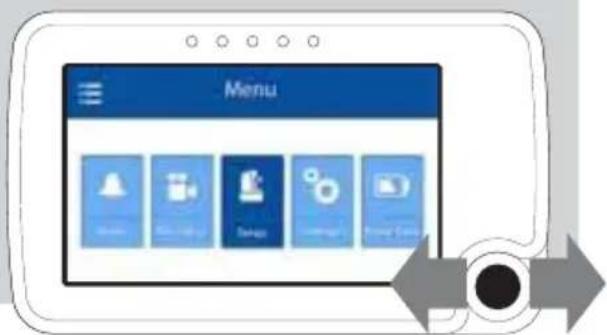

Po otevření nabídky zařízení Luvion Supreme Connect lze měnit nastavení.

Stiskněte tlačítko Menu (Nabídka) na rodičovské jednotce.
Posunem ovládacího tlačítka doleva nebo doprava vyberte podnabídku.
Stisknutím ovládacího tlačítka potvrdte výběr označený tmavě modře a otevřete podnabídku.

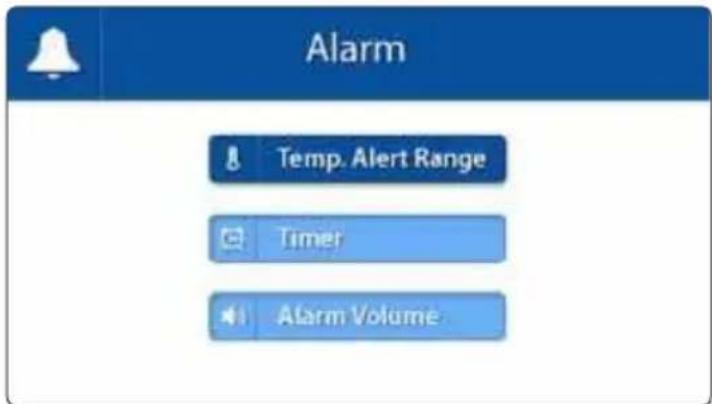

MENU > ALARM

Zařízení Luvion Supreme Connect je vybaveno dvěma různými signalizacemi. Teplotní výstrahou a budíkem. Pomocí této podnabídky lze nastavit signalizace a měnit jejich hlasitost.

Pohybem ovládacího tlačítka nahoru nebo dolů vyberte požadovanou podnabídku.
Stisknutím ovládacího tlačítka potvrdte výběr označený tmavě modře a otevřete podnabídku.

MENU > ALARM > TEMP. ALARM

Dětská jednotka (kamera) je vybavena snímačem teploty. Můžete nastavit teplotní výstrahu a být informováni, pokud je teplota příliš nízká nebo vysoká. Tato funkce není míněna jako náhrada dohledu dospělé osoby.

Pohybem ovládacího tlačítka nahoru nebo dolů vyberte mezí možností Low Temperature (Nízká teplota) a High Temperature (Vysoká teplota) a tlačítky On (Zapnuto) a Off (Vyp-nuto).
Pohybem ovládacího tlačítka doprava zvyšte teplotu a pohybem doleva snižte teplotu.

Po správném nastavení vysoké a nízké teploty:

Aktivujte signalizaci výběrem tlačítka On (Zapnuto) a stisknutím ovládacího tlačítka. Deaktivujte signalizaci výběrem tlačítka Off (Vypnuto) a stisknutím ovládacího tlačítka.

Rodičovská jednotka je vybavena budíkem, který pomáhá připomenout časy, kdy má dítě spát a kdy se má krmit. Nastavení budíku:

Posunem ovládacího tlačítka doleva nebo doprava vyberte hodiny nebo minuty.
Posunem ovládacího tlačítka nahoru nebo dolů nastavte hodiny, respektive minuty.
Stisknutím ovládacího tlačítka potvrdte čas.
Zvolením možnosti On (Zapnuto) budík zapnete a pomocí Off (Vypnuto) vypnete.
Stisknutím ovládacího tlačítka uložte nastavení.

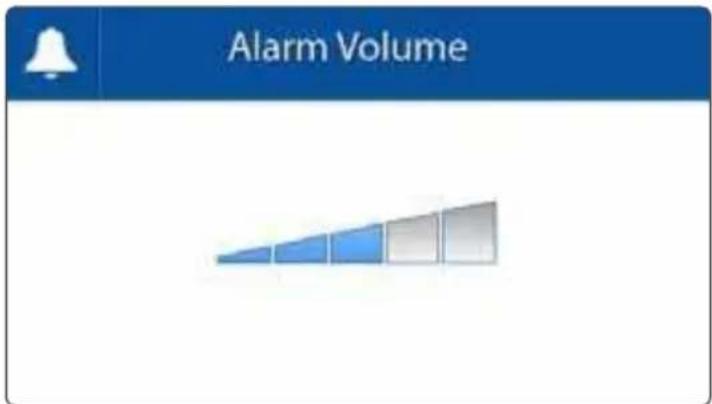

MENU > ALARM > ALARM VOLUME

Hlasitost signalizace nastavuje hlasitost teplotní výstrahy a budíku. Toto nastavení také změní hlasitost signálu, který se ozývá po stisknutí tlačítka.

Posunem ovládacího tlačítka doleva nebo doprava zvyšte nebo snižte hlasitost signalizace. Úplné ztlumení se provede, pokud jsou všechny proužky šedé. Stisknutím ovládacího tlačítka uložte nastavení.

V této nabídce můžete změnit nastavení nahrávání.

Posunem ovládacího tlačítka nahoru nebo dolů vyberte podnabídku.
Stisknutím ovládacího tlačítka potvrdte výběr a otevřete podnabídku.

V této nabídce můžete změnit nastavení nahrávání.

Posunem ovládacího tlačítka nahoru nebo dolů vyberte podnabídku.
Stisknutím ovládacího tlačítka potvrdte výběr a otevřete podnabídku.

MENU > RECORDING > FILE OVERWRITE

Když je pamět SD karty plná, je možné přepsat dříve zaznamenané soubory.

Posunem ovládacího tlačítka nahoru nebo dolů vyberte možnost Yes (Ano) nebo No (Ne).
Stisknutím ovládacího tlačítka potvrdte výběr.

PROZNÁMKA: Po aktivaci přepisu se na obrazovce zobrazí ikona signalizující aktivaci této funkce.

V této nabídce můžete změnit nastavení kamery (dětské jednotky).

Pohybem ovládacího tlačítka nahoru nebo dolů vyberte podnabídku.
Stisknutím ovládacího tlačítka potvrdte výběr a otevřete podnabídku.

MENU > SETUP > BRIGHTNESS

V této podnabídce můžete měnit jas živého obrazu dětské jednotky. Pokud je živý obraz příliš tmavý, pokuste se zvýšit jas.

Minimální jas signalizuje 0 čtverečků a maximální jas 5 čtverečků.

Pohybem ovládacího tlačítka doleva nebo doprava zvyšte nebo snižte jas.
Stisknutím ovládacího tlačítka potvrd'te nastavení.

Funkce párování slouží k obnovení připojení, nebo vytvoření nového připojení mezi dětskou jednotkou a rodičovskou jednotkou. Tímto způsobem lze k rodičovské jednotce připojit další dětské jednotky. Viz strana 19.

Pohybem ovládacího tlačítka nahoru nebo dolů vyberte kanál kamery, který chcete párovat.
Stisknutím ovládacího tlačítka potvrdte výběr.
Na rodičovské jednotce se zobrazí odpočítávání. V této době krátce stiskněte tlačítko párování na dětské jednotce.

POZNÁMKA: Důrazně odporučujeme spárovat dětskou a rodičovskou jednotku před jejich trvalou montáží..

MENU > SETTINGS

V této nabídce můžete měnit nastavení.

Pohybem ovládacího tlačítka nahoru, dolů, doleva anebo doprava vyberte podnabídku.
Stisknutím ovládacího tlačítka potvrdte výběr a otevřete podnabídku.

Pomocí AV kabelu propojte rodičovskou jednotku (monitor) s televizorem. V této nabídce můžete vybrat formát vašeho televizoru. Je možné vybrat mezi možností NTSC (Severní Amerika) a PAL (Evropa).

Pohybem ovládacího tlačítka nahoru nebo dolů vyberte formát výstupu.
Stisknutím ovládacího tlačítka potvrdte výběr.

MENU > SETTINGS > DEFAULT SETTINGS

Pomocí této nabídky lze obnovit výchozí nastavení (tovární nastavení).

Pohybem tlačitka nahoru nebo dolů vyberte Yes/No.
Stisknutím ovládacího tlačítka potvrdte výběr.

PROZNÁMKA: Obnovení výchozího nastavení neovlivní nastavení párování. Dětské jednotky zůstanou spárované s rodičovskou.

MENU > SETTINGS > TEMPERATURE DIPLAY UNIT

Dětská jednotka (kamera) je vybavena snímačem teploty. Snímaná teplota se zobrazuje na rodičovské jednotce (monitoru). Pomocí této nabídky lze vybrat upřednostněnou jednotku. Je možné zvolit mezi stupni Celsia a Fahrenheit.

Pohybem ovládacího tlačítka vyberte jednotku, ve které se bude zobrazovat teplota.
Stisknutím ovládacího tlačítka potvrdte výběr.

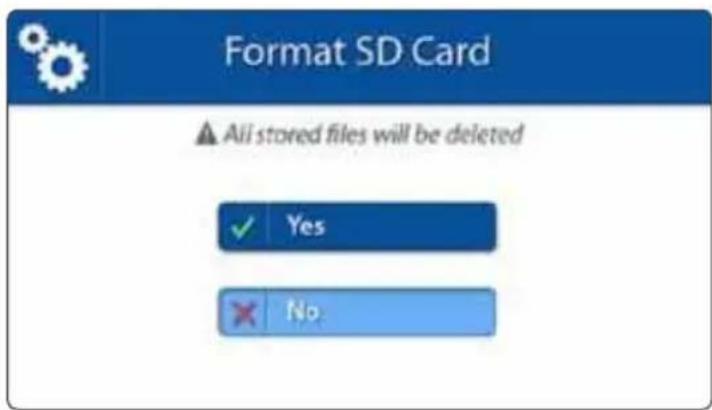

MENU > SETTINGS > FORMAT SD CARD

Pomocí této nabídky můžete vymazat veškerá data uložená na kartě Micro SD vložené do rodičovské jednotky (monitoru).

Pohybem tlačitka nahoru nebo dolů vyberte Yes/No.
Stisknutím ovládacího tlačítka potvrdte výběr.

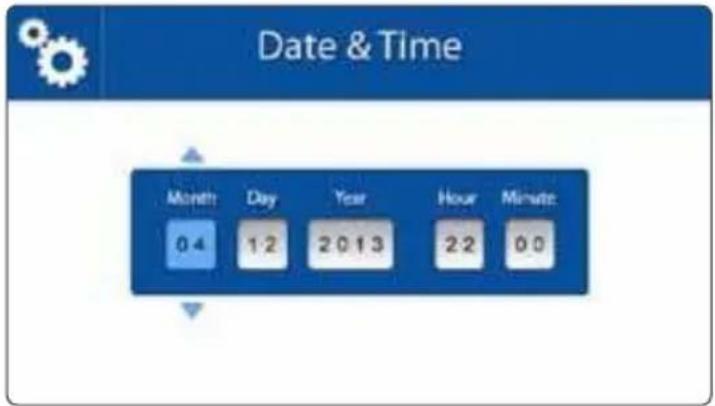

Datum a čas se používají k označení videozáznamů.

Pohybem ovládacího tlačítka doleva a doprava vyberte políčko zadání.
Pohybem ovládacího tlačítka nahoru a dolů změňte hodnotu políčka zadání.
Stisknutím ovládacího tlačítka potvrdte výběr.

MENU > SETTINGS > LANGUAGE

Výchozím jazykem pro nabídky rodičovské jednotky je angličtina. K dispozici je také jazyková verze ve francouzštině a holandštině.

Pomocí této nabídky lze změnit jazykové nastavení nabídky.

Pohybem ovládacího tlačítka nahoru a dolů vyberte jazyk.
Stisknutím ovládacího tlačítka potvrdte výběr.

MENU > POWER SAVE

Úsporný režim je funkce sloužící k šetření kapacity baterie. Tato funkce vypíná obrazovku rodičovské jednotky, když kamera nedetekuje žádný zvuk po dobu 3 minut. Po zjištění zvuku se obrazovka rodičovské jednotky znovu zapne.

Pohybem ovládacího tlačítka nahoru nebo dolů vyberte možnost On (Zapnuto) nebo Off (Vypnuto).
Stisknutím ovládacího tlačítka potvrdte výběr.

Pomocí funkce párování lze propojit dětskou jednotku (kameru) s rodičovskou jednotkou (monitorem). K monitoru lze připojit až 4 dětské jednotky. Jednotky musí být spárovány na různých kanálech.

1

Zapněte dětskou jednotku (kameru) tak, že podržíte tlačítko napájení, dokud se nerozsvítí kontrolka napájení zeleně.

Stisknutím a podržením vypínače zapněte rodičovskou jednotku (monitor).

3

Stiskněte tlačítko MENU (Nabídka)

4

Pohybem ovládacího tlačítka doleva nebo doprava vyberte možnost SETUP (Nastavení).

Stisknutím ovládacího tlačítka otevřete nabídku SETUP.

5

Pohybem tlačítka nahoru/dolů vyberte párování.

Stisknutím tlačítka otevřete nabídku párování.

Pohybem ovládacího tlačítka doleva nebo doprava vyberte požadovaný kanál pro párování.

Stisknutím ovládacího tlačítka potvrdte výběr.

Na obrazovce se zobrazí odpočítávání.

Krátkým stisknutím tlačítka párování na dětské jednotce spárujte dětskou jednotku (kameru) s rodičovskou jednotkou (monitorem).

Na obrazovce rodičovské jednotky by se měl zobrazit živý obraz z kamery.

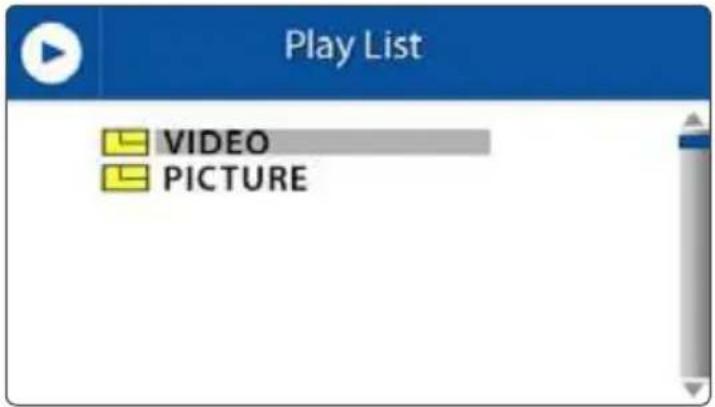

Stisknutím tlačítka otevřete nabídku Play List, Pohybem tlačítka nahoru nebo dolů vyberte složku VIDEO nebo PICTURE (Obrázky). (obr. I)

Všechny uložené videozáznamy jsou uloženy ve složce VIDEO, zatímco pořízené momentky jsou uloženy ve složce PICTURE (Obrázky).

Stisknutím ovládacího tlačítka otevřete složku. Pohybem ovládacího tlačítka nahoru nebo dolů vyberte videozáznam nebo obrázek, který si chcete prohlédnout. (obr. II)

POZNÁMKA: Složky jsou pojmenovány ve formátu měsíc/den/rok. Například soubor s názvem 02042013 naznačuje, že byl soubor vytvořen 4. února (02) roku 2013. Snímky a videozáznamy jsou pojmenovány podle času (hhmmss), kdy byly pořízeny.

Stisknutím ovládacího tlačítka otevřete složku. Vyberte požadovaný videozáznam/snímek. Stisknutím tlačítka otevřete záznam/snímek. Stisknutím tlačítka doprava/doleva přetočíte záznam dopředu respektive dozadu. (obr. III)

Stisknutím tlačítka MENU se vrátíte zpět do složky. Volba ... a stisknutí ovládacího tlačítka umožní přechod do vyšší úrovně.

MAZÁNÍ SOUBORÚ A SLOŽEK

Stisknutím tlačítka otevřete nabídku Play List.
Pohybem ovládacího tlačítka nahoru a dolů se můžete pohybovat mezi složkami a soubory.
Vyberte soubor nebo složku, kterou chcete smazat.
Pohybem ovládacího tlačítka doprava vyberte červený křížek „X“.
Stisknutím ovládacího tlačítka potvrdte výběr.
Vyberte možnost YES (Ano) a stisknutím ovládacího tlačítka potvrdte výběr.

POZNÁMKA: Složky s názvem Video a Picture nelze smazat.

ŘEŠENÍ PROBLÉMŮ

V případě problémů se zařízením Luvion Supreme Connect je často k dispozici rychlé a snadné řešení.

Postupujte podle pokynů uvedených v následující tabulce:

Problém Rešení
Z dětské jednotky nepřichází živý obraz.	1. Zkontrolujte napájení dětské jednotky. Zkontrolujte, zda je síťový adaptér zasunut do zástrčky a svítí zelená kontrolka napájení.2. Zkontrolujte, zda je dětská jednotka zapnutá.3. Zkontrolujte zda, je dětská jednotka v dosahu rodičovské jednotky.4. Zkontrolujte, zda není rodičovská jednotka v režim Pouze zvuk (krátkým stisknutím tlačítka napájení vystupte z tohoto režimu).5. Zkontrolujte, zda není rodičovská jednotka v úsporném režimu.Přejděte do nabídky menu > power save (nabídka > úsporný režim) a vypněte úsporný režim.
Živý obraz přeskakuje, jednotka má neustále slabý příjem, zobrazuje se zpráva „Mimo dosah“.	1. Posuňte dětskou jednotku blíže k rodičovské jednotce.2. Pokuste se přemístit dětskou anebo rodičovskou jednotku (dále od stěn), aby se zlepšil příjem3. Umístěte anténu rodičovské jednotky do svislé polohy.4. Znovu spárujte rodičovskou jednotku s dětskou jednotkou (viz kapitola Párování)
Problémy se zvukem 1. Zkontrolujte, zda není hlasitost rodičovské jednotky ztlumena.Stisknutím tlačítka hlasitosti + zvýšíte hlasitost jednotky.2. Zkontrolujte, zda je v dosahu mikrofonu dětské jednotky přítomen zvuk.3. Pokud jednotka generuje hlasitý pisklavý zvuk, posuňte dětskou jednotku a rodičovskou jednotku dále od sebe.
Živý obraz je trhaný. Živý obraz může být trhaný při nízké přenosové rychlosti(tj. 10 snímků za sekundu namísto 20 snímků za sekundu).1. Pokuste se posunout dětskou jednotku blíže k rodičovské jednotce.2. Odstraňte překážky mezi dětskou a rodičovskou jednotkou.3. Umístěte anténu rodičovské jednotky do svislé polohy.
Baterie rodičovské jednotky se rychle vybíjí	Rodičovskou jednotku vypněte pomocí resetovacího tlačítka umístěného v zadní části rodičovské jednotky. Následně lze jednotku zapnout pomocí vypínače.
Obrazovka je nehybná a jednotku nelze pomocí vypínače vypnout.	Rodičovskou jednotku vypněte pomocí resetovacího tlačítka umístěného v zadní části rodičovské jednotky. Následně lze jednotku zapnout pomocí vypínače.
Obraz je obrácený (vzhůru nohama)	Pomocí obrazového přepínače v zadní části kamery převratte obraz. (Viz kapitola Popis dětské jednotky).

TECHNICKÉ SPECIFIKACE

Všeobecné specifikace
Provozní kmitočtový rozsah 2.400 MHz ~ 2.483,5 MHz
Vysílací výkon 15 dBm Max
Citlivost příjmu -81 dBm
Typ spektra šíření FHSS, 39 kanálu
Typ modulace GSFK
Přenosová rychlost 2 Mbps
Vysílací vzdálenost 300 m (zorný paprsek)

Dětská jednotka (kamera)
Typ obrazového snímače Obrazový snímač 1/6”v 7660 Color CMOS
Efektivní obrazové body H: 640 pixelů, V: 480 pixelů
Rozlišení obrazu/přenosová rychlost 20 snímků za sekundu
Vyvážení bílé Auto
Objektiv 3,0 mm, F 2,8
Zorné pole 60°
Zapnutí/vypnutí infrakamery Vypnutí 15–25 Lux, zapnutí 5–15 Lux
Typ infračerveného diody/noční vidění	850 nm / 5 m
Výstup reproduktoru	0.5 W Max
Požadované napájení	5 V ss +/- 10 %
Spotřeba energie 600mA+/-20mA
Rozsah provozní teploty - 10° ~ 40°
Rozsah provozní vlhkosti	80% HR
Environmentální klasifikace	Neaplikovatelné (pouze pro vnitřní použití)
Rozměry	72*46*41mm
Shoda se zákonnými požadavky	FCC/CE
Materiál krytu kamery	Plast
Typ motoru	Krokový motor
Úhel pohybu	Nahoru 90°, dolů 20°, do stran 135°
Rodičovská jednotka (monitor)
Velikost panelu LCD 4,3" / 10,9 cm
Rozlišení displeje LCD H: 480 pixelů, V: 272 pixelů
Úhel pozorování H: 150° V: 130°
Citlivost A/V výstupu CCIR656 YUV640
Požadované napájení 5 V DC, 1,5 A +/- 5 %
Spotřeba energie 360mA
Provozní teplota - 10° ~ 40°
Provozní vlhkost 0% ~ 85%

ÍNDICE
