| Typ výrobku | Vestavná mikrovlnná trouba s grilem |
| Model | 29Z019 |
| Značka | Zelmer |
| Objem trouby | 17 litrů |
| Vnější rozměry (V x Š x H) | 320 x 382 x 595 mm |
| Vnitřní rozměry (V x Š x H) | 280 x 195 x 280 mm |
| Hmotnost netto | Cca 13,5 kg |
| Napájení | 230 V ~ 50 Hz |
| Jmenovitý příkon (mikrovlny) | 1150 W |
| Jmenovitý příkon (gril) | 1000 W |
| Výstupní výkon mikrovln | 700 W |
| Frekvence | 2450 MHz |
| Průměr otočného talíře | 245 mm |
| Typ ovládání | Elektronické s otočným knoflíkem a tlačítky |
| Displej | Digitální hodiny a kontrolky |
| Úrovně výkonu mikrovln | 5 úrovní: P100 (100 %), P80 (80 %), P50 (50 %), P30 (30 %), P10 (10 %) |
| Funkce gril | Ano, samostatný režim grilu |
| Kombinované režimy | 2 režimy: C-1 (55 % mikrovlny + 45 % gril), C-2 (30 % mikrovlny + 70 % gril) |
| Funkce rozmrazování | Rozmrazování podle hmotnosti (dEF1) a rozmrazování podle času (dEF2) |

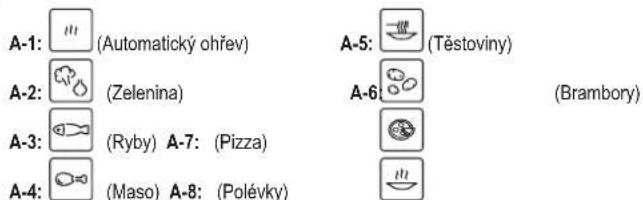

| Automatické programy | 8 programů: A-1 (ohřev), A-2 (zelenina), A-3 (ryby), A-4 (maso), A-5 (těstoviny), A-6 (brambory), A-7 (pizza), A-8 (polévka/káva) |
| Rychlý start | Ano, 1 minuta na plný výkon, prodloužitelný až na 95 minut |
| Programovatelný časovač | Ano, odložený start až na 95 minut |
| Dětská pojistka | Ano, stiskněte a podržte STOP/ZRUŠIT po dobu 3 sekund |
| Bezpečnostní blokování | Přeruší napájení, pokud jsou dvířka během provozu otevřena |
| Vnitřní osvětlení | Automatické zapnutí/vypnutí s dvířky, vypne se po 10 minutách, pokud jsou dvířka otevřená |
| Chladicí ventilátor | Prodloužený provoz: běží 15 sekund po skončení vaření |
| Součástí balení | Skleněný talíř, sestava otočného kroužku, kovový rošt (pouze na gril) |
| Typ instalace | Pouze vestavné (ne na pracovní desku) |
| Čištění a údržba | Otřete vnitřek vlhkým hadříkem, jemným čisticím prostředkem; skleněný talíř lze mýt v myčce; pravidelně čistěte otočný kroužek |
| Náhradní díly a opravitelnost | Kontaktujte servisní středisko pro náhradní díly (např. skleněný talíř, žárovka vnitřního osvětlení); opravy smí provádět pouze kvalifikovaný personál |
| Obecné informace | Splňuje směrnice LVD 2006/95/ES a EMC 2004/108/ES; označení CE; určeno pouze pro domácí použití |
Často kladené otázky - 29Z019 Zelmer
Dotazy uživatelů ohledně 29Z019 Zelmer
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Mikrovlnná trouba ve formátu PDF zdarma! Najděte svůj návod 29Z019 - Zelmer a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 29Z019 značky Zelmer.
NÁVOD K OBSLUZE 29Z019 Zelmer
Blahopřejeme Vám k nákupu našeho spotřebiče a vítáme vás mezi spotřebiteli výrobků Zelmer.
Pro dosažení co nejlepšich výsledků vám doporučujeme používat pouze originální příslušenství firmy Zelmer, které bylo vyvinuto speciálně pro tento výrobek.
Přečtěte si, prosím, pečlivě tento návod k použití. Zvláštní pozornost věnujte bezpečnostním pokynům. Návod k použití si prosím uschovejte, abyste jej mohli použit i během pozdějšího používání přístroje.
Na vyznačeném místě zapište SÉRIOVÉ ČÍSLO, které se nachází na mikrovlnné troubě a uchovejte tyto informace do budoucna.
SÉRIOVÉ ČÍSLO:
Obsah
Bezpečnostní pokyny – ochrana před působením mikrovlnné energie....8
Důležité bezpečností pokyny....8
Instalace 9
Vestavba do kuchyňské stěny 9
Montáz....9
Pokyny k uzemnění 9
Rádiové rušení 9
Čištění – údržba a obsluha....10
Technické údaje....10
Požadavky norem....10
Vaření s mikrovnami – pokyny 10
Bezpečnostni funkce 10
Pokyny týkající se nádobí....10
Montáz skleněného otočného talíře....10
Než zavoláte do servisu 10
Konstrukce trouby....11
Ovládací panel....11
Ustavení funkci mikrovlné trouby:

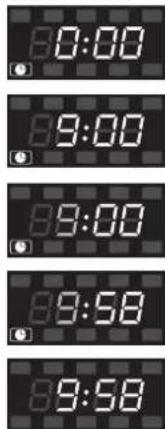

Nastavení hodin (CLOCK/PRE-SET) 11
Mikrovlnný ohřev 12
Grilování 12
Kombinovaný ohřev....12
Rychly start (QUICK START/START) 12
Nastavení odloženého startu....12
Rozmrazování podle váhy (DEFROST BY W.T.)....12
Rozmrazování podle času (DEFROST BY TIME)....12
Kontrola funkcí 12
Automatické funkce (AUTO MENU) 12
Tabulka automatických funkcí 13
Vícestupňové vaření 13
Bezpečnostní pokyny – ochrana před působením mikrovlnné energie
① Před použitím se přesvědčte, zda jsou dvířka mikrovlnné trouby uzavřená.
Nepouživejte troubu, když jsou dvířka otevřená. Vystavujete se tak riziku přímého mikrovlnného záření. V žádném případě není dovoleno pomíjet, ani samostatně modifikovat bezpečnostní mechanismy.
② Nevkládejte žádné předměty mezi přední část trouby a dvířka a dbejle na to, aby se nehromadily nečistoty a zbytky čistících prostředků na kontaktních plochách.
③ Nepoužívejte poškozený spotřebič. Je velmi důležité, aby se dvířka důkladně zavírala a nejevila žádné známky poškození:
čávěsů a západek (žádné praskliny a uvolnění),
• těsnění dviřek a kontaktní plochy,
„vypáčení”.
④ Práce spojené s regulaci nebo opravou mikrovlnné trouby může provádět pouze proškolený personál servisu.
Důležité bezpečností pokyny
Během používání elektrického spotřebiče dodržujte základní bezpečnostní pokyny. Za účelem minimalizování rizika úrazu elektrickým proudem, požáru, úrazu nebo vystavení se působení mikrovlnnému záření, dodržujte níže uvedené pokyny:
Nebezpečí!/Varování!
Nedodržením těchto pokynů ohrožujete své zdraví
Spotřebič používejte pouze v souladu s jeho určením a způsobem popsaným v tomto návodu k použití. Nepoužívejte žádné chemické žíraviny ani výpary ve spotřebiči. Tento typ mikrovlnné trouby slouží především k ohřevu, vaření a sušení potravin. Trouba není určená k průmyslovým ani laboratorním účelům.
Mikdy nepoužívejte spotřebič s poškozeným přívodním kabelem nebo zástrčkou, ani v připadě, kdy je spotřebič jinak viditelně poškozený.
destliže je neoddělitelný přívodní kabel poškozený, je nutné ho vyměnit u výrobce, nebo ve specializovaném servisu proškoleným personálem, vyvarujete se tak nebezpečí úrazu.
Rovádět opravy na spotřebiči může pouze proškolený personál. Nespravně provedená oprava hrozi uživateli velmi vážným nebezpečím úrazu. V případě výskytu závady se obratte na autorizovaný servis firmy ZELMER.
destliže jsou poškozená dvířka nebo jejich těsnění, nepoužívejte mikrovlnou troubu, dokud ji neopraví kvalifikovaný opravář.
Takutiny a jiné potraviny neohřívejte v hermeticky uzavřených nádobách. Může to způsobít výbuch.
ři ohřivání nápojů v mikrovlnné troubě, může vařící tekutina s opožděním vykypět. Dbejte tudiž zvyšené opatrnosti při manipulací s nádobou. V mikrovlnné troubě nesmažte. Vařící olej může zničit díly mikrovlnné trouby, nebo nádobí, kterým se můžete opaňít.
mikrovlnné troubě neohřivejte vejce, nebo natvrdo uvařená celá vejce. Mohou vybuchnout dokonce po ukončení ohřivání v mikrovlnné troubě.
Dy je trouba v provozu, nedotýkejte se jejích vnějších ploch. Jejich teplota může být příliš vysoká a můžete se opařit.
obsah dětských lahviček a skleniček s dětskou výživou důkladně zamíchejte a pro-třepte. Pred krmením vždy zkontrolujte teplotu výživy, aby nedošlo k opaření dítěte. Muchyňské nádobí se může, výsledkem vlivu vysokých teplot nahřát. K prénášení nádobí používejte úchyty nebo kuchyňské rukavice.
ráce, při kterých je nezbytné sejmout bezpečnostní kryt chránící před působením mikrovlnného záření, jsou nebezpečné. Tyto práce musí provádět pouze odborný technik.
ěti mladší osmi let, osoby s psychickým, senzorickým nebo mentálním omezením a osoby, jež nemají žádné zkušenosti a odborné znalosti, mohou používat spotřebič pouze pod dohdelem, nebo po předchozím vysvětlení možných ohrožení a poučení bezpečeného používání spotřebiče. Nedovolte dětem hrát si se spotřebičem. Čistit a provádět údržbu na spotřebiči mohou pouze děti starší osmi let, za předpokladu, že budou pod přísným dohdelem.
Neodstraňujte slídovou destičku, která se nachází v komoře mikrovlnné trouby! Plní ochrannou funkci před zářením.
Pozor!
Nedodržením těchto pokynů můžete spotřebič poškodit
Mikrovlnná trouba není určená k vestavbě, není dovoleno ji umístit do skříňky.
Uikrovlnnou troubu zapojte do elektrické sítě pouze se střidavým proudem 230 V, vybavené ochranným kolíkem.
■epoužívejte prázdnou troubu.
a účelem snížení rizika požáru uvnitř mikrovlnné trouby:
- při ohřivání potravin v plastové, nebo papírové nádobě, sledujte práci trouby z důvodu možnosti vzniku vznicení,
před vložením papírových nebo plastových sáčků do mikrovlnné trouby, odstraňte všechny kovové elementy a svorky z obalů,
případě, že si povšimnete kouře, vypněte spotřebič a odpojte jej ze zásuvky. Neotvírejte dvířka za účelem likvidace ohně,
neponechávejte papirové produkty, nádobí, kuchyňské přibory a potraviny uvnitř mikrovlnné trouby, kdy spotřebič nepoužíváte.
Čehem práce trouby může být teplota vnějších ploch vysoká. Kabel musí vést zdála od nahrálých ploch a nesmí přikrývat žádné elementy mikrovlnné trouby.
Děhem používání je spotřebič horký. Dbejte tudiž na to, abyste se nedotkli topných těles uvnitř mikrovlnné trouby.
de zakázáno používat k čištění parní čistič.
Spotřebič není určený k práci s použitím vnějších časových spinačů nebo samostatné soustavy dálkové regulace.
Likdy neodstraňujte fólii, jež se nachází na vnější straně dvířek. Můžete poškodit spotřebič.
Informace o výrobku a pokyny k použití
Mikrovlnná trouba je určená pouze k domácímu použití.
Otraviny pokryté silnou slupkou, jako jsou např. brambory, dýně v celku, jablka a kaštany před vařením propíchněte.
Zabránite tak rozvaření těchto potravin.
řed použitím zkontrolujte, jestli je nádobí vhodné k použití v mikrovlnné troubě.
Lepouživejte mikrovlnnou troubu k přechovávání jakýchkoliv přemětů a potravin jako např. chleba, sušenky atd.
Instalace
① Ujistěte se, že všechny obaly uvnitř mikrovlnné trouby jsou odstraněny.
② Sejměte ochrannou fólii z mikrovlnné trouby.
Neodstraňujte světle hnědý slídový potah zabezpečující magnetron.
Zkontrolujte, zda nemá trouba žádné stopy poškození, jako jsou zkřivená nebo vypáčená dvířka, poškozené těsnění dvířek a kontaktní plochy, prasklé nebo uvolněné uvolněné závěsy a západky dvířek, nerovnosti na povrchu spotřebiče nebo na dvířkách.
V prípadě výskytu jakýchkoliv poškození, neupoužívejte spotřebič a kontaktujte se s odbornými techniky servisu.
③ Mikrovlnnou troubu postavte na rovném a stabilním povrchu, který vydrží její váhu a nejtěžší možné produkty určené k tepelné přípravě v troubě.
④ Tato mikrovlnná trouba je určena výhradně k vestavbě. Troubu nestavte na pracovní desku linky a nezavírejte ji ve skříňce.
⑤ Nevystavujte mikrovlnnou troubu vlivům vlhka, nestavte jí poblíž hořlavých materiálů, a také nad nebo poblíž přístrojů jež vytvářejí teplo.
⑥ Nezakrývejte ani neucpávejte ventilační otvory a neodstraňujte nohy spotřebiče.
⑦ Troubu nepoužívejte bez skleněného talíře a kruhového roleru umístěného ve správné pozici.
⑧ Zkontrolujte, zda přívodní kabel není poškozený, jestli nevede pod troubou, nebo nad jakýmkoliv horkým nebo ostrým povrchem a zda nevisí mimo stůl nebo pracovní desku.
⑨ Zajistěte snadný přístup k zásuvce tak, aby bylo v náhlých připadech snadné odpojit spotřebič z elektrické sítě.
⑩ Nepoužívejte, ani nepřechovávejte troubu ve volném prostranství.
Vestavba do kuchyňské stěny
① Skříňka určená k vestavbě mikrovlnky nemůže mít za zařizením zadní stěnu.
② Minimální výška pro vestavbu činí 85 cm.
③ Nezakrývejte ventilační otvory a místa proudění vzduchu.
① Namontujte mikrovlnnou troubu do skříňky:
Upravte výšku regulačního vrutu A tak, aby mezi regulačním vrutem A a horní plochou skřiňky vznikla mezera 1 mm.
Napájecí kabel musí být volný, nezauzlovaný, nepřimáčknutý.
② Otevřete dvířka; upevněte mikrovlnnou troubu ve skříňce pomocí vrutu C u montážního otvoru v pásce otvoru.
Zástrčku spotřebiče zapojte do zásuvky elektrické sítě vybavené ochranným kolíkem. Zapojení do zásuvky bez kolíku zvyšuje riziko úrazu elektrickým proudem.
V případě zkratu uzemnění snižuje riziko úrazu elektrickým proudem.
Trouba by měla být používaná v samostatném elektrickém obvodu.
① Kabel prodlužovačky by měl být trojity a umožňující uzemnění.
② Prodlužovačku položte zdála od horkých a ostrých povrchú tak, aby nemohla být náhodně stažena nebo přiskřípnuta.
V případě jakýchkoliv dotazů o uzemnění, nebo návodů týkajících se připojení do el. sítě, kontaktujte odborného elekrikáře nebo zaměstnance servisu.
Výrobce ani prodejce nenesou odpovědnost za poškození mikrovlnné trouby, ani za úrazy, vzniklé nedodržením pokynů týkajících se připojení do elektrické sitě.
Rádiové rušení
Práce mikrovlnné trouby může rušit rádiové a televizní přijímače a jiná podobná zařízení.
Rušení lze omezit nebo zcela odstranit níže uvedeným způsobem:
- yčistěte dvířka a všechny kontaktní plochy trouby,
měňte rádiové nebo televizní nastavení přijímací antény,
řestavte mikrovlnnou troubu s ohledem na přijímač,
dsuňte mikrovlnnou troubu od přijímače,
připojte mikrovlnnou troubu do jiné elektrické zásuvky tak, aby trouba a přijímač byly napájeny z různých elektrických sitových obvodů.
Čištění – údržba a obsluha
① Před zahájením čištění vypněte troubu a vyjměte zástrčku přivodního kabelu z elektrické sítě.
② Vnitřní komora trouby musí být udržována v čistotě. V případě znečištění vnitřních stěn trouby odstraňte zbytky potravin, případně tekutín, vlhkým hadříkem. V případě silných nečistot použijte jemný saponát. Nepoužívejte čistící prostředky ve spreji, ani jiné agresivní čistící prostředky. Mohou zanechat fleky na povrchu, nebo pod vlivem jejich působení může povrch trouby a dvířek matnět.
③ Vnější povrch mikrovlnné trouby čistěte pomoci vlhkého hadříku.
Dejte pozor, aby voda nekapala ventilačnimi otvory dovnitř spotřebiče, mohly by se poškodit komponenty uvnitř trouby.
④ Obě strany dvířek, okénka, těsnění dvířek a kontaktní části, otírejte často vlkým hadřikem za účelem odstranění všech zbytků potravin a rozlitých tekutin.
Nepoužívejte abrazivní čisticí prostředky.
V případě čištění těsnění dvířek, záhybů a kontaktních ploch, je zakázáno používat látky, které mohou poškodit těsnění, a tak způsobit únik mikrovln.
⑤ K mytí vnější strany mikrovlnné trouby nepouživejte abrazivní čistící prostředky v podobě emulzí, mléka, past atd. Mohou mimo jiné odstranit z povrchu informace a grafi cké symboly, jako jsou: stupnice, označení, výstražné znaky atd.
⑥ Dbejte na to, aby nenavhl ovládací panel. K čištění používejte vlhký, měkký hadřík. Abyste zabránili připadnému otevření trouby, čstěte ovládací panel při otevřených dvířkách.
⑦ Jesliže se zkapalněná vodní pára začíná usazovat na vnitřní nebo vnější straně dvířek, otřete ji pomocí měkkého hadříku.
Zkapalnění může nastat, kdy mikrovlnná trouba pracuje ve vysokém vlhku. V takové situaci je to zcela běžný jev.
⑧ Jednou za čas vyjměte a umyjte skleněný talíř. Myjle ho v teplé vodě se saponátem na nádobí, nebo v myčce.
⑨ Abyste zabránili vzniku hluku, čistěte pravidelně kruhový roler a dno vnitřní komory truby. Dolní plochu očistěte jednoduše pomocí jemného saponátu. Kruhový roler umyjte ve vodě se saponátem na nádobí, nebo v myčce. Během zpětné montáže kruhového roleru v troubě dbejte, aby byl umístěn na správně pozici.
⑩ Za účelem likvidace nepříjemného zápachu z trouby, vařte po dobu 5 minut uvnitř trouby cca 200 ml vody s citrónovou šťávou a kúrou z jednoho citrónu v misce, která je určená pro vaření v mikrovlnné troubě.
Vnitřek důkladně vytřete pomocí suchého a měkkého hadříku.
⑪ Jestliže je nutná výměna vnitřní žárovky, kontaktujte SERVIS.
⑫ Pravidelně čistěte troubu a odstraňujte zbytky jídla.
Nedodržením výše uvedených pokynů můžete poškodit povrch, co může mít vliv na životnost spotřebiče a vést k nebezpečným situacím.
Technické údaje
| Spotřeba energie 230 V~ 50 Hz, 11$0 W (Mikrovlny), 1000 W (Gril) | |
| Nominální výkon mikrovln 700 W | |
| Kmitočet 2450 MHz | |
| Vnější rozměry (mm) 320 (H) x 382 [W] x 595 (D) | |
| Vnitřní rozměry trouby (mm) 280 (H) x 195 (W) x 280 (D) | |
| Objem | 17 litrů |
| Otočný talíř | Průměr = 245 mm |
| Hmotnost | Přibl. 13,5 kg |
* Výše uvedené údaje se mohou měnit. Uživatel by proto měl tyto údaje ověřit na výrobním štítku přístroje. Jakékoliv reklamace týkající se chyb výše uvedených údajů nebudou brány na zřetel.
Požadavky norem
Mikrovlnná trouba ZELMER splňuje požadavky platných norem.
Přístroj je vyroben v souladu s požadovanými direktivami:
– Elektický přístroj nízkého napětí (LVD) – 2006/95/EC.
– Elektromagnetická kompatibilita (EMC) – 2004/108/EC.
Výrobek je na typovém štitku označen značkou CE.
Vaření s mikrovlnami – pokyny
① Pečlivě vložte do trouby potravinové výrobky. Nejsilnější části potravin položte po okrajích nádoby.
② Zkontrolujte délku vaření. Vařte nejkratší doporučenou dobu a v připadě potřeby dobu vaření prodlužujte. Silně připálené produkty mohou vytvářet kouř, nebo se mohou vznítit.
③ Produkty by měly být během vaření přikryté. Pokrývka chrání před „vystříknutím“ a zajistí rovnoměrné vaření.
④ Pro urychlení procesu vaření takových potravin jako jsou kuře nebo hamburgery, by se potraviny měly během vaření otáčet. Velké potraviny, jako např. pečeně je nutné otočit minimálně jednou.
⑤ Uprostřed vaření doporučujeme změnit uspořádání potravin takových jako jsou např. karbanátky. Potraviny položené nahoře umístěte dolů a ty, které jsou uprostřed, položte na okraj.
Bezpečnostní funkce
Prodloužený chod ventilátoru
V případech, kdy mikrovlnná trouby byla v provozu déle než 5 minut, ventilátor zůstává v chodu ještě 15 vteřin po vypnutí trouby.
Automatické vypnutí vnitřního osvětlení
Po otevření dvířek se automaticky rozsvítí vnitřní osvětlení trouby, pokud budou dvířka otevřená déle než 10 minut bez jakéhokoliv zásahu, osvětlení se automaticky vypne.
Dětský zámek
Pro aktivaci dětského zámku zmáčkněte a přidržte tlačítko STOP/CANCEL, ozve se zvukový signál a na displeji se zobrazí symbol 📞.
Pro deaktivaci dětského zámku zmáčkněte a přidržte tlačitko STOP/CANCEL po dobu cca 3 vteřin, ozve se zvukový signál a dětský zámek bude odblokován.
Pokyny týkající se nádobí
V mikrovné troubě používejte pouze nádobí a náčiní, které je k tomu určené. Ideálním materiálem na nádobí, jež je vhodný pro použití v mikrovné troubě, je materiál průhledný, který umožňuje pronikání energie přes nádobu za účelem ohřáti potravin.
① Nepoužívejte kovové nádobí ani náčiní s kovovými okraji a doplňky – mikrovlny pronikají přes kov.
② Před vařením v mikrovlnné troubě odstraňte recyklované papírové obaly, jelikož můžou obsahovat kovové části, které mohou způsobit jiskření a/nebo vznícení.
③ Doporučujeme použivat kulaté/oválné nádobí místo nádobí hranatého/podélného, jelikož potraviny v rohách nádobí se rychleji připalují.
④ Během grilování chraňte odkryté části potravin přikrytím úzkými pásky hliníkové fólie. Pamatujte však na to, abyste nepoužili přilíž velké množství fólie a dodržujte vzdálenost min. 3 cm mezi fólií a vnitřními stěnami mikrovlnné trouby.
Níže uvedený seznam usnadní volbu správného nádobí.
| Kuchyňské pomůcky Mikrofale | Gril | Kombinovaný ohřev | |
| Varné sklo | Ano | Ano | Ano |
| Obyčejné sklo | Ne | Ne | Ne |
| Keramické varné nádoby | Ano | Ano | Ano |
| Plastové nádoby určené pro použití v mikrovlnné troubě | Ano | Ne | Ne |
| Papírová kuchyňská utěrka | Ano | Ne | Ne |
| Kovový tácek | Ne | Ano | Ne |
| Kovový rošt | Ne | Ano | Ne |
| Alobal a tácky z hliníkové fólie | Ne | Ano | Ne |
Test kuchyňského nádobí:
① Do nádoby, nalejte 1 sklenici studené vody (250 ml) a vložte toto náčiní nebo nádobu do mikrovlnné trouby.
② Vařte na nejvyšším výkonu po dobu 1 minuty.
③ Po uplynutí zadané doby opatrně zkontrolute teplotu nádoby/náčiní. Jestliže bude na dotyk teplé, nepoužívejte ho k vaření v mikrovlnné troubě.
Nevařte déle než jednu minutu.
Montáž skleněného otočného taliře
① Skleněný talíř nikdy nestavte v obrácené pozici. Nikdy neomezujte pohyb taliře.
② Během vaření se v mikrovlnné troubě vždy musí nacházet skleněný talíř na kruhovém roleru.
③ Během vaření pokládejte vždy potraviny a nádoby na skleněný otočný talíř.
④ V připadě prasknutí nebo poškození skleněného talíře kontaktujte nejbližší servis.
Než zavoláte do servisu
Normální:
① Zapnutá mikrovlnná trouba může rušit radiové a televizní přijímače. Tato rušení jsou podobná rušením, které způsobují malé elektrické přístroje jako je např. ventilátor, mixér, vystavač, ald.
② Během vaření může být, při nízkém výkonu mikrovln, vnitřní osvětlení trouby ztlumeno.
③ Během vaření se z potravin vypařuje vodní pára. Většina páry je odváděna ventilačními otvory. Část zkapalněné páry se však může usazovat na chladných částech trouby (např. na dvířkách).
④ Jestliže je skleněný tallř při práci trouby hlučný, zkontrolujte čistotu dna trouby a kruhového roleru. Čistěte shodně s informacemi uvedenými v kapitole „ČIŠTĚNÍ – ÚDRŽBA A OBSLUHA”.
Pokud trouba nefunguje:
① Zkontrolujte, zda je trouba správně připojena do zásuvky elektrické sítě. Jestli ne, vyjměte zástrčku ze zásuvky, počkejte 10 vteřit a vložte ji zpět.
② Zkontrolujte, zda není přepálená pojistka, nebo jestli se nezapnula automatická pojistka. Jestliže výše uvedená zabezpečení jsou v pořádku, zkontrolujte zásuvku tak, že do ní připojíte jiný přístroj.
③ Zkontrolujte, zda ovládací panel je správně naprogramovaný a zda byl nastavený časový programátor.
④ Zkontrolujte, zda dvířka jsou důkladně zavřená přes pojistku dvířek. V opačném připadě energie mikrovln nebude přiváděna do trouby.
Jestliže po provedení níže uvedených činností trouba i nadále nefunguje, kontaktujte servis. Neregulujte ani neopravujte mikrovlnnou troubu sami.
Konstrukce trouby
1 Ovládací panel
2 Pohon otočného talíře
3 Prsten otočného talíře
4 Skleněný otočný talíř
5 Prúzor
6 Dviřka
7 Bezpečnostní zámek - vypne troubu v okamžiku otevření dvířek
8 Kovový rošt
9 Slídová deska
① Displej: hodiny + symboly
2 DEFROST BY W.T. (Rozmrazování podle hmotnosti)
3 CLOCK/PRE-SET (Nastaveni hodin)
4 DEFROST BY TIME (Rozmrazování podle času)
5 AUTO MENU (Automatické menu)
6 QUICK START/START (Rychly Start /Start)
7 MICRO./GRILL/COMBI. (Mikrovlny/Gril/ Kombinovaný ohřev)
8 STOP/CANCEL (Vynulování/Stop)
9 Knofl ik:
- zvyšování hodnoty otáčením , ve směru pohybu hodinových ručiček, - snižování hodnoty otáčením , proti směru pohybu hodinových ručiček.
DISPLEJ: UKAZATELE - SIGNALIZACE
Nastavení hodin (CLOCK/PRE-SET)
Po připojení trouby k siti se na displeji zobrazi hodnota „0:00“ a zazní zvukový signál.
① Zmáčkněte tlačitko CLOCK/PRE-SET, číslice hodin začnou blikat a na displeji se zobrazí symbol hodin 📋.
② Otočte knoflik a nastavte hodiny. Lze nastavovat hodnotu od 0 do 23. Otočte knoflik k symbolu na displeji se zobraží čisla od 0 do 23. Otočte knoflik k symbolu na displeji se zobraží čisla od 23 do 0.
③ Zmáčkněte tlačitko CLOCK/PRE-SET, čislice minut začnou blikat.
④ Otočte knoflik a nastavte minuty. Lze nastavovat hodnotu od 0 do 59. Otočte knoflik k symbolu na displeji se zobrazí čisla od 0 do 59.
⑤ Zmáčkněte tlačitko CLOCK/PRE-SET, nastavování je ukončeno. Symbol hodin zhasne a začne blikat „:”, na displeji je nastavený čas.
Mikrovlnný ohřev
① Zmáčkněte tlačitko MICRO./GRILL/COMBI. Na displeji se zobrazí nápis P100. Rozsvítí se symbol 📄
② Pro zvolení jiného výkonu mikrovln např. P80 otočte knoflik k symbolu nebo, až se na displeji zobrazí nápis P80 a symboly a.
③ Zmáčkněte tlačítko MICRO./GRILL/COMBI., otočte knoflík k symbolu nebo, a nastavte požadovaný čas. Otáčením knoflíku lze nastavit čas v rozsahu od 0:05 do 95:00. Maximální doba nastavení je 95 minut.
④ Zmáčkněte tlačítko QUICK START/START pro spuštění ohřevu.
PŘÍKLAD
Pro nastavení doby ohřevu na 20 minut při 80% výkonu mikrovln postupujte takto:
① Zmáčkněte tlačítko MICRO./GRILL/COMBI. Na displeji se zobrazí nápis P100 a symboly
② Pro zvolení výkonu mikrovln P80 otočte knoflík k symbolu nebo až se na displeji zobrazí nápis P80 a symboly a
③ Zmáčkněte tlačítko MICRO./GRILL/COMBI., otočte knoflik k symbolu nebo, a nastavte čas 20 minut. Na displeji se zobrazí zvolený čas.
④ Zmáčkněte tlačitko QUICK START/START pro spuštění ohřevu.
Tabulka výkonu mikrovln
| Výkon | 100%Velmi vysoký | 80%Vysoký | 50%Střední | 30%Malý | 10%Velmi malý |
| Displej | P100 | P80 | P50 | P30 | P10 |
Pozor:
V tabulce jsou uvedené časové skoky v závislosti na časové hodnotě.
| 0 – 1 minuta | po 5 vteřinách |
| 1 – 5 minut | po 10 vteřinách |
| 5 – 10 minut | po 30 vteřinách |
| 10 – 30 minut | po 1 minutě |
| 30 – 95 minut | po 5 minutách |
Při mikrovlnném ohřevu je nutno vyjmout kovový rošt! Před vařením s mikrovlnami vždy vyjměte rošt z mikrovlnné trouby.
Grilování
① Zmáčkněte tlačítko MICRO./GRILL/COMBI. Na displeji se zobrazí nápis P100.
② Pro zvolení funkce grilování G otočte knoflik k symbolu nebo až se na displeji zobrazí nápis G a symbol.
③ Zmáčkněte tlačitko MICRO./GRILL/COMBI., otočte knoflik k symbolu nebo a nastavte čas grilování. Otáčením knoflíku lze nastavit čas grilování v rozsahu od 0:05 do 95:00. Maximální doba nastavení je 95 minut.
④ Zmáčkněte tlačitko QUICK START/START pro spuštění grilování. Ozve se zvukový signál a spustí se grilování. V tomto okamžiku se na displeji zobrazí symbol ☑zbyvající čas grilování.
Kombinovaný ohřev
① Zmáčkněte tlačítko MICRO./GRILL/COMBI. Na displeji se zobrazí nápis P100.
② Pro nastavení požadované funkce otočte knoflik k symbolu nebo. Na displeji se zobrazí postupně symboly P80, P50, P30, P10, G, C-1, C-2 a symbol a
C-1 = 55% času – mikrovlnný ohřev
45% času – grilování
C-2 = 30% času - mikrovlnný ohřev
70% času - grilování
③ Jakmile zvolíte požadovanou funkci, zmáčkněte tlačitko MICRO./GRILL/COMBI., otočte knoflík k symbolu nebo, a nastavte čas kombinovaného ohřevu.
Otáčením knoflíku lze nastavit čas kombinovaného ohřevu v rozsahu od 0:05 do 95:00. Maximální doba nastavení je 95 minut.
④ Zmáčkněte tlačítko QUICK START/START pro spuštění kombinovaného ohřevu. Ozve se zvukový signál a spustí se kombinovaný ohřev. V tomto okamžiku budou na displeji blikat symboly
V případě kombinovaného ohřevu se mikrovlnná trouba nahrívá na vysokou teplotu, dbejte proto, aby nedošlo k popálení. Zvýšenou pozornost věnujte dětem pohybujícim se v blízkosti trouby.
Rychly start (QUICK START/START)
Pokud je mikrovlnná trouba připravená k provozu, zmáčkněte tlačítko QUICK START/START, spustí se ohřivání na dobu jedné minuty. Po každém zmáčknutí tlačítka QUICK START/START se doba prodlouží o jednu minutu. Maximální nastavitelná doba je 95 minut.
Nastavení odloženého startu
① Nastavte hodiny (viz. odst. Nastavení hodin).
② Nastavte program ohřevu (viz. odst. Mikrovlnný ohřev). Lze nastavit tři kroky, program rozmrazování je nutno nastavit jako první.
③ Zmáčkněte tlačitko CLOCK/PRE-SET. Číslice hodin začnou blikat a na displeji se zobrazí symbol hodin
④ Otočte knoflik ve směru 🏠 bebo 🏠, a nastavte požadovanou hodinu. Lze nastavovat hodnotu od 0 do 23.
⑤ Zmáčkněte tlačitko CLOCK/PRE-SET. Číslice minut začnou blikat.
⑥ Otočte knoflik ve směru nebo, a nastavte požadované minuty. Lze nastavovat hodnotu od 0 do 59.
⑦ Zmáčkněte tlačítko QUICK START/START, nastavování je ukončeno. Symbol hodin začne blikat. Pokud jsou dvířka zavřena, po dosažení nastaveného času se dvakrát ozve zvukový signál, spustí se nastavený program a zhasne symbol hodin. Zobrazí se symboly ohřevu: např.
Rozmrazování podle váhy (DEFROST BY W.T.)
② Otočte knoflík ve směru nebo, a nastavte hmotnost potravin určených k rozmrazení. Na displeji se zobraží písmeno „g“. Otočte knoflík ve směru na displeji se zobrazí čísla: 100 - 200 - 300...1900 - 2000 nebo a zobrazí se v opačném pořadí.
① Zmáčkněte tlačitko DEFROST BY W.T. Na displeji se zobrazi nápis dEF1 a symboly 📄️ 📃️
③ Zmáčkněte tlačítko QUICK START/START, ozve se zvukový signál a spustí se rozmrazování. V tomto okamžiku na displeji bude blikat symbol 📄 a 🌐 a zbývající čas rozmrazování.
Rozmrazování podle času (DEFROST BY TIME)
① Zmáčkněte tlačítko DEFROST BY TIME. Na displeji se zobrazi nápis dEF2 a symboly
② Otočte knoflik ve směru nebo pro nastavení požadované doby rozmrazování. Dobu rozmrazování lze nastavit od 0:05 a zvyšovat postupným mačkáním tlačitka Dobu rozmrazování lze snižovat od hodnoty 95:00 mačkáním tlačitka Maximální nastavitelná doba rozmrazování je 95 minut.
③ Zmáčkněte tlačitko QUICK START/START, spustí se rozmrazování. V tomto okamžiku na displeji zobrazí symboly 📄️ 📃️ 📋️
Kontrola funkci
Pokud připravujete potraviny s využitím funkce MICRO./GRILL/COMBI., zmáčkněte tlačítko MICRO./GRILL/COMBI. Na displeji se na 4 vteřiny zobrazí aktuálně nastavený výkon mikrovln.
Pokud zmáčknete tlačitko CLOCK/PRE-SET, na displeji se zobrazi aktuální čas. Po 4 vteřinách se displej vrátí do původního zobrazení.
Automatické funkce (AUTO MENU)
① Zmáčkněte tlačitko AUTO MENU a zvolte požadovanou funkci. Na displeji se zobrazí symboly 📄. Požadovanou funkci zvolte podle niže uvedené tabulky následujícim způsobem:
Otáčením knoflíku zvolte: Automatický ohřev – Zelenina – Ryby – Maso – Těstoviny – Brambory – Pizza – Polévky, na displeji se zobrazí nápis A–1, ..., A–8.
② Jakmile zvolite funkci, potvrďte svou volbu zmáčknutím tlačítka AUTO MENU.
③ Otočte knoflik ve směru nebo a nastavte hmotnost potravin určených k ohřevu. Na displeji se objeví nápis ML nebo 9. Hmotnost nebo objem lze nastavit otáčením knofliku ve směru nebo.
④ Zmáčkněte tlačítko QUICK START/START, ozve se zvukový signál a spustí se zvolená funkce. V tomto okamžiku nápisy Mál, nađispleji zhasnou a budou blikat symboly a časbývající čas ohřevu.
TABULKA AUTOMATICKÝCH FUNKCÍ
| Funkce Hmotnost Displej | ||
| A-1Automatickýohřev | 200 g | |
| 400 g | ||
| 600 g | ||
| A-2Zelenina | 200 g | |
| 300 g | ||
| 400 g | ||
| A-3Ryby | 250 g | |
| 350 g | ||
| 450 g | ||
| A-4Maso | 250 g | |
| 350 g | ||
| 450 g | ||
| A-5Těstoviny | 50 g | |
| 100 g | ||
| A-6Brambory | 200 g | |
| 400 g | ||
| 600 g | ||
| A-7Pizza | 200 g | |
| 400 g | ||
| A-8Polévky | 200 ml | |
| 400 ml | ||
Vícestupňové vaření
Lze nastavit maximálně 3 stupně přípravy pokrmů. V případě, že jeden ze stupňů je rozmrazování, bude tato funkce automaticky spuštěna jako první. Po ukončení jednoho stupně se ozve zvukový signál a spustí se další stupeň.
Automatická funkce nemůže být zařazená do nastavení vícestupňového vaření.
PŘÍKLAD
Pokud chcete nastavit ohřev na 10 minut při výkonu mikrovln na 100% a 15 minut při výkonu mikrovln 80%, postupujte následovně:
① Dvakrát zmáčkněte tlačitko MICRO./GRILL/COMBI. pro zvolení 100% výkonu mikro-vln – P100.
② Otočte knoflik ve směru nebo, a nastavte čas ohřevu na 10 minut a potvrďte tuto hodnotu zmáčknutím tlačítka MICRO./GRILL/COMBI. Na displeji se zobrazí nápis P100 a symboly
③ Otočte knoflik ve směru nebo, pro nastavení výkonu mikrovn na 80% – P80 a potvrďte tuto hodnotu zmáčknutím tlačitka MICRO./GRILL/COMBI.
④ Otočte knoflik ve směru nebo, a nastavte čas ohřevu na 15 minut a potvrďte tuto hodnotu zmáčknutím tlačítka MICRO./GRILL/ COMBI.
⑤ Zmáčkněte tlačítko QUICK START/START, spustí se nastavený program.
Po ukončení kterékoliv funkce se vždy ozve zvukový signál.
Obalový materiál jednoduše neodhoďte. Obaly a balici prostředky elektrospotřebičů Zelmer jsou recýklovatelné, a zásadně by měly být vráceny k novému zhodnocení. Obal z kartonu lze odevzdat do sběren starého papíru. Pytík z polyetylěnu (PE, PE-HD, PE-LD) odevzdejte do sběren PE k opětnému zužítkování.
Po ukončení životnosti spotřebič zlikvidujte prostřednictvím k tomu určených recyklacních středisek. Pokud má být spotřebič definitivně vyfazen z provozu, doporučuje se po odpojení napájecího přívodu od elektrické sítě jeho odříznutí, přístroj tak bude nepoužitelný. Informujte se laskavě u Vaší obecní správy o recyklacním středisku, ke kterému příslušite.
Toto elektrozařízení nepatří do komunálního odpadu. Spotřebitel přispívá na ekologickou likvidaci výrobku. ZELMER CENTRAL EUROPE s.r.o. je zapojena do kolektivního systému ekologické likvidace elektrozařízení u firmy Elektrowin a.s. Více na www.elektrowin.cz.
Veškeré opravy svěřte odborníkům v servisních střediscích. Záruční i pozáruční opravy osobně doručené nebo zaslané poštou provádí servisní střediska ZELMER – viz. SEZNAM ZÁRUČNÍCH OPRAVEN.
●balové materiály mohou být nebezpečné dětem!
Obal a zařizení odevzdejte ve sběrně za účelem recyklace. Odstřihněte napájecí kabel a zničte zařizení uzávěru dvířek.
Martónový obal se vyrábí z recyklovaného papíru a je třeba jej odevzdat do sběrny k opětovné recyklaci.
oprávnou likvidací tohoto výrobku pomáháte zabránit negativním důsledkům pro životní prostředí a zdravi lidí, které by se mohly projevit v případě nesprávného zacházení s odpadem tohoto výrobku.
Pro podrobné informace spojené s recyklací tohoto výrobku kontaktujte prosím místní úřad nebo firmu, která se zabývá vývozem odpadu.
Čistenie – údržba a obsluha....16
Technické údaje....16
Automatické menu (AUTO MENU)....19
Tabul'ka automatického menu 18
pripade, že privodový kábel je poškodený vymeňte ho priamo u výrobcu, v specia-lizovanom servisnom stredisku alebo u kvalifikovanej osoby, čím sa vyhnete riziku vzniku nebezpečenstva.
Mikrovlnnú rúru zapojte do zásuvky zdroja so striedavým prúdom 230 V s bezpečnostným kolíkom.
Zabráňte rozvareniu pripravovaného jedla.
Chybné zapojenie kábla predstavuje riziko zásahu elektrickým prúdom.
Čistenie – údržba a obsluha
⑫ Mikrovlnnú rúru čist'te pravidelne a odstraňujte z nej zvyšky jedál.
Výrobok je na typovom štítku označený značkou CE.
Mikrovlnné varenie – pokyny
Test kuchynských nádob:
1 Riadiaci panel
2 Otočná os
3 Systém otočného prsteňa
4 Skleneny otočný tanier
5 Okienko
6 Dvierka
7 Bezpečnostná blokáda – vypína napájanie v momente otvorenia dvierok počas činnosti rúry
8 Kovový rošt
9 Sludová doštička
Výkon velmi vysoký a vysoký
Výkon vel'mi nízky a nízky
Rozmrazovanie
Hodiny
Rodičovská blokáda
Automatické varenie
Váha v gramoch
Objem v ml
Nastavenie hodín (CLOCK/PRE-SET)
Po pripojení mikrovlnej rúry k napájaniu sa na ukazovateli objaví nápis „0:00“ a ozve sa jeden zvukový signál.
Časové rozmrazovanie (DEFROST BY TIME)
Automatické menu (AUTO MENU)
① Dvakrát stlačte tlačidlo MICRO./GRILL/COMBI., aby ste zvolili 100% výkon mikrovín – P100.
- SÉRIOVÉ ČÍSLO:
- Obsah
- Bezpečnostní pokyny – ochrana před působením mikrovlnné energie
- Důležité bezpečností pokyny
- Nebezpečí!/Varování!
- Nedodržením těchto pokynů ohrožujete své zdraví
- Pozor!
- Nedodržením těchto pokynů můžete spotřebič poškodit
- Informace o výrobku a pokyny k použití
- Instalace
- Neodstraňujte světle hnědý slídový potah zabezpečující magnetron.
- V prípadě výskytu jakýchkoliv poškození, neupoužívejte spotřebič a kontaktujte se s odbornými techniky servisu.
- Vestavba do kuchyňské stěny
- Rádiové rušení
- Čištění – údržba a obsluha
- Požadavky norem
- Vaření s mikrovlnami – pokyny
- Bezpečnostní funkce
- Prodloužený chod ventilátoru
- Automatické vypnutí vnitřního osvětlení
- Dětský zámek
- Pokyny týkající se nádobí
- Test kuchyňského nádobí:
- Montáž skleněného otočného taliře
- Než zavoláte do servisu
- Normální:
- Pokud trouba nefunguje:
- Konstrukce trouby
- Nastavení hodin (CLOCK/PRE-SET)
- Mikrovlnný ohřev
- PŘÍKLAD
- Pozor:
- Grilování
- Kombinovaný ohřev
- Rychly start (QUICK START/START)
- Nastavení odloženého startu
- Rozmrazování podle váhy (DEFROST BY W.T.)
- Rozmrazování podle času (DEFROST BY TIME)
- Kontrola funkci
- Automatické funkce (AUTO MENU)
- Vícestupňové vaření
- Chybné zapojenie kábla predstavuje riziko zásahu elektrickým prúdom.
- Čistenie – údržba a obsluha
- Mikrovlnné varenie – pokyny
- Test kuchynských nádob:
- Nastavenie hodín (CLOCK/PRE-SET)
- Časové rozmrazovanie (DEFROST BY TIME)
- Automatické menu (AUTO MENU)
Značka : Zelmer
Model : 29Z019
Kategorie : Mikrovlnná trouba
