Typ produktu	Odsavač par pod skříňku
Značka	Concept
Model	OPO5890
Šířka	60 cm (23.6 palců)
Hloubka	50 cm (19.7 palců)
Výška (bez komínu)	12 cm (4.7 palců)
Hmotnost	12 kg (26.5 lbs)
Napájení	220-240 V ~ 50 Hz
Výkon motoru	200 W
Celkový výkon (včetně osvětlení)	220 W
Maximální odsávání	650 m³/h (volný vývod)
Hladina hluku (max. rychlost)	55 dB(A)
Počet rychlostí	3 + intenzivní boost
Osvětlení	2 x 3W LED bodová světla
Ovládání	Dotykový panel
Typ filtru	Hliníkový tukový filtr + aktivní uhlíkový filtr (volitelný)
Potrubí	průměr 150 mm, recirkulace nebo odvod
Montáž	Pod skříňku nebo na stěnu
Bezpečnostní prvky	Automatické vypnutí, tepelná ochrana
Dostupné náhradní díly	Tukové filtry, uhlíkové filtry, LED žárovky, motor

Často kladené otázky - OPO5890 Concept

Jaká je doporučená výška instalace nad plynovým sporákem?

Doporučená výška je mezi 65 a 75 cm (25,6-29,5 palců) nad plynovým sporákem pro zajištění optimálního odsávání a bezpečnosti.

Jak často by se měl čistit tukový filtr?

Čistěte tukový filtr každé 2-3 měsíce v závislosti na používání. Můžete jej umýt v teplé vodě s jemným detergentem nebo v myčce na nízký teplotní cyklus.

Lze odsavač používat v recirkulačním režimu?

Ano, OPO5890 podporuje recirkulační režim s volitelným aktivním uhlíkovým filtrem. Tento filtr zachycuje pachy a musí být vyměněn každé 3-6 měsíců.

Jaká je záruční doba?

Concept obvykle poskytuje 2letou záruku na tento model. Zkontrolujte však u místního prodejce konkrétní podmínky.

Jak resetovat indikátor nasycení filtru?

Stiskněte a podržte tlačítko snížení rychlosti po dobu 3 sekund, dokud indikátor nezhasne. Přesný postup naleznete v návodu.

Je odsavač kompatibilní s bezpotrubní instalací?

Ano, může být instalován bez potrubí. Je třeba zakoupit uhlíkový filtr samostatně a zajistit správné recirkulační nastavení.

Jakou velikost potrubí odsavač vyžaduje?

Odsavač používá potrubí o průměru 150 mm (6 palců) pro připojení k venkovnímu odvětrávání nebo stropnímu vývodu.

Jak vyměnit LED žárovky?

LED žárovky jsou integrované a měl by je vyměnit kvalifikovaný technik. Pro pomoc kontaktujte podporu Concept.

Jaká je maximální hladina hluku při intenzivním boostu?

V režimu intenzivního boostu může hladina hluku dosahovat až 65 dB(A). Normální provoz při maximální rychlosti je 55 dB(A).

Jsou pro tento model stále k dispozici náhradní díly?

Ano, náhradní díly jako tukové filtry, uhlíkové filtry, LED moduly a motory jsou k dispozici v autorizovaných servisních střediscích Concept.

NÁVOD K OBSLUZE OPO5890 Concept

Odsavač par ostrůvkový

Odsávač pár ostrovčekový

Okap wysepkowy

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Popis jednotlivých tlačítek ovládacího panelu

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Řešení potíží

Ochrana životního prostředí

TECHNICKÉ PARAMETRY

Technické parametry
Napětí 220–240 V ~ 50 Hz
Celkový příkon 283.4 W
Příkon motoru 275 W
Provedení Ostrůvkový
Montáž Na strop
Výška 475 mm
Šířka 900 mm
Hloubka 450 mm
Průměr výstupního pružného potrubí 150 mm
Počet stupňů výkonu odsávaného vzduchu 4
Kapacita odsávaného vzduchu 765 m	^3/h
Počet tukových filtrů 3
Potřebný počet uhlíkových filtrů pro recirkulaci 3
Režim	Odvětrávání/recirkulace
Osvětlení LED	4 x 2.1 W
Hmotnost	24.4 kg
Hlučnost odvětrávání/recirkulace	≤65 dB (A)

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdříve se obraťte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření pokrmů nebo k recirkulaci a pohlcování pachů vznikajících při vaření pokrmů.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajišťujících nocleh se snídání.

- Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

- V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambo-vání)! Pokud sundáte varnou nádobu z plynového hořáku, snižte jeho plamen na minimum nebo ho vypněte!
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob s menším průměrem než které je doporučeno, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.
• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.
• Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2-3 měsíce). Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy.
• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak větší než 4 Pa (0,04 mbar).
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

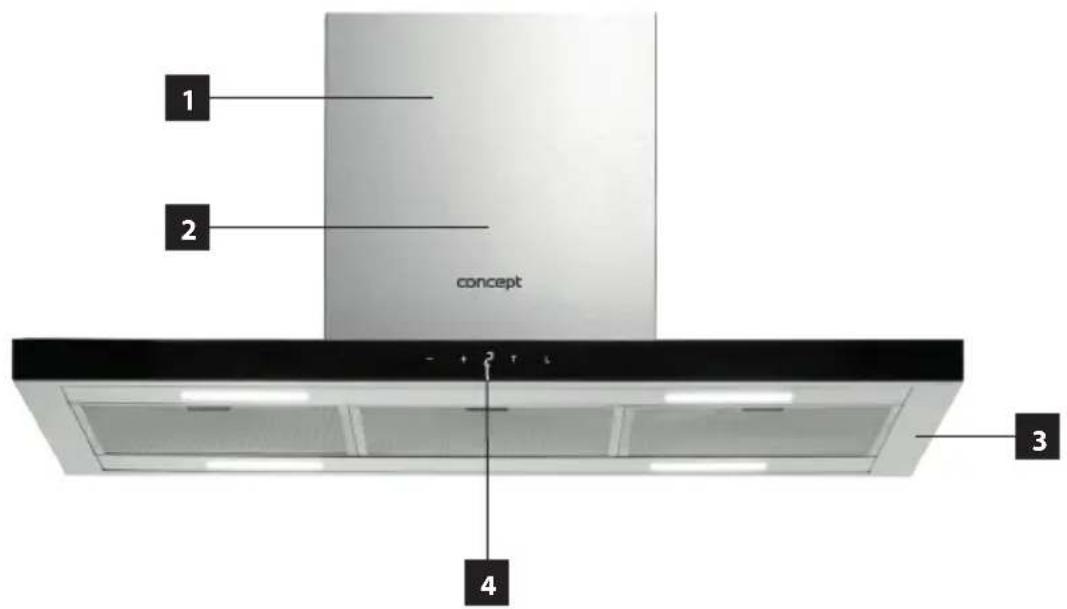

POPIS VÝROBKU

1 Horní komínový kryt
2 Dolní komínový kryt
3 Tělo spotřebiče
4 Ovládací panel

1 Tlačitko minus (-)
2 Tlačitko plus (+)
3 Displej
4 Tlačítko pro nastavení zpožděného vypnutí
5 Tlačítko zapnutí/vypnutí osvětlení

• Pokud je spotřebič v provozu, stisknutím tlačítka snižujete výkon odtahu odsávaného vzduchu.
• Při stisknutí tlačítka je na displeji zobrazena hodnota výkonu (1–4).
• Pokud je hodnota výkonu na 1 a dojde ke stisknutí tlačítka mínus (–), spotřebič se vypne.
• Snižování výkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.

Tlačitko plus (+)

• Pokud je spotřebič vypnutý, stisknutím tlačítka spotřebič zapnete.
• Pokud je spotřebič v provozu, stisknutím tlačítka zvyšujete výkon odtahu odsávaného vzduchu.
• Při stisknutí tlačítka je na displeji zobrazena hodnota výkonu (1–4).
• Zvyšování výkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.

Displej

- Na displeji je zobrazována hodnota výkonu odtahu odsávaného vzduchu.

Tlačítko pro nastavení funkce zpožděného vypnutí

- Stisknutím tlačítka aktivujete/deaktivujete funkci zpožděného vypnutí odsávaného vzduchu.

Tlačitko zapnutí/vypnutí osvětlení

- Stisknutím tlačítka zapínáte nebo vypínáte osvětlení spotřebiče.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít i uvnitř vlhkým hadříkem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti. Pokud je ve spotřebiči instalovaný uhlíkový filtr, vyjměte jej (viz kapitola Čištění a údržba).

1. Stisknutím tlačítka (2) zapnete spotřebič.
2. Pomocí tlačítek (1) a (2) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.
3. Na displeji (3) je zobrazena hodnota výkonu (1-4).
4. Pro vypnutí spotřebiče stiskněte tlačítko (1) až do doby, kdy bude na displeji vpravo dole svítit tečka, nebo 0 (v případě zapnutého osvětlení).

Poznámka:

Spotřebič je vybaven tzv. boost funkcí. Tzn. pokud je na odsavači nastavena nejvyšší hodnota odsávaného vzduchu (4) a během 5 minut nedojde ke snížení výkonu, automaticky se sníží výkon odsávaného vzduchu na stupeň č. 3. Tato doba je pevně nastavena a nelze ji změnit.

Režim recirkulace

Pokud nemáte možnost odvádět odsávaný vzduch pryč z místnosti, je možné použít režim recirkulace. V tomto případě je odsávaný vzduch filtrován přes kovové tukové filtry a přes uhlíkový filtr. Aktivní uhlík v tomto filtru pohlcuje pachy. Vzduch, který je zbaven pachů proudí zpět do místnosti otvory, které se nachází v horním komínovém krytu. Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový filtr (viz kapitola Čištění a údržba).

1. Stisknutím tlačítka (2) zapnete spotřebič.
2. Pomocí tlačítek (1) a (2) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.
3. Na displeji (3) je zobrazena hodnota výkonu (1-4).
4. Pro vypnutí spotřebiče stiskněte tlačítko (1) až do doby, kdy bude na displeji vpravo dole svítit tečka, nebo 0 (v případě zapnutého osvětlení).

Poznámka:

Při použití režimu recirkulace (namontování uhlíkového filtru) může dojít k poklesu výkonu odsávaného vzduchu.

Funkce zpožděného vypnutí

1. Tlačítkem (+) zapněte spotřebič a zvolte požadovaný stupeň výkonu odsávaného vzduchu (1–4).
2. Stisknutím tlačítka (T) aktivujte nastavení funkce zpožděného vypnutí. Po stisknutí tlačítka bude na displeji blikat „0“.
3. Stisknutím tlačítka (–) nebo (+) nastavte požadovanou dobu zpožděného vypnutí, které je možné nastavit na 10 – 90 minut. Na displeji doba zpožděného vypnutí zobrazována v minutách, tzn. 1 = 10 minut, 2 = 20 minut atd. Nastavenou dobu zpožděného vypnutí potvrdíte stisknutím tlačítka (T). Na displeji bude svítit nastavená hodnota výkonu odsávaného vzduchu a tečka vpravo dole, vedle zvoleného stupně výkonu odsávaného vzduchu, bude blikat.
4. Po uplynutí nastavené doby zpožděného vypnutí se spotřebič vypne. Pokud je zapnuto osvětlení, osvětlení zůstane po uplynutí nastavené doby zpožděného vypnutí zapnuté.

Poznámka:

• Pokud po aktivaci funkce zpožděného vypnutí do 10 sekund nepotvrdíte nastavenou dobu zpožděného vypnutí, nastavení bude smazáno a funkce zpožděného vypnutí se deaktivuje.
• Stisknete-li během odpočítávání zpožděného vypnutí tlačítko (T), nebo vypnete-li spotřebič stisknutím tlačítka (–) před uplynutím doby zpožděného vypnutí, funkce zpožděného vypnutí bude deaktivována.

ČIŠTĚNÍ A ÚDRŽBA

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do sucha.
• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít k poškrábání povrchu.
• K čištění spotřebiče nepoužívejte parní čistič!
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech spotřebiče.

Čištění a výměna filtrů

Kovové tukové filtry

Při běžném používání spotřebiče by kovové tukové filtry měly být zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení nebo fritování tento interval zkratte.

Nepoužívejte spotřebič bez rádně nasazených kovových tukových filtrů!

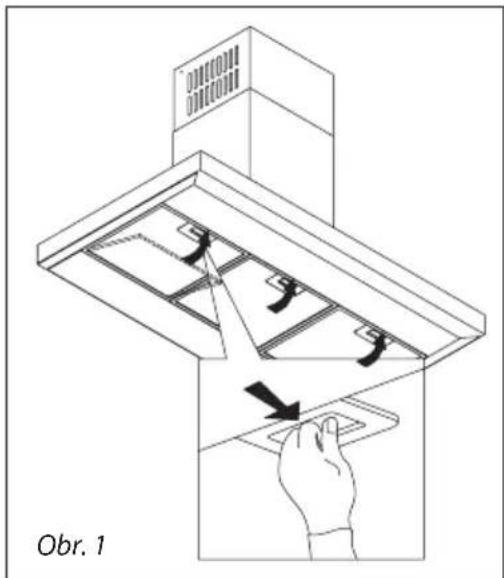

1. Vyjměte kovové filtry dle Obr. 1.

2. Kovové filtry doporučujeme nechat odmočit v teplé vodě s přídavkem saponátu a poté vyčistit jemným kartáčkem, opláchnout čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na nádobí s programem nižším než 60 °C. V tomto případě je nutné vyvarovat se použití agresivních mycích prostředků, díky kterým mohou hliníkové filtry pod vlivem chemické reakce černat.

3. Oschnuté filtry nasad'te zpět.

Uhlíkový filtr (nutno dokoupit)

Tento filtr se používá pouze pro režim recirkulace.

Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční funkci.

Tento filtr nelze umývat nebo jinak čistit.

Při běžném používání spotřebiče, by měl být uhlíkový filtr vyměněn každé 2-3 měsíce. V případě častějšího smažení nebo fritování tento interval zkraťte.

1. Vyjměte kovové filtry dle Obr. 1.
2. Uhlíkové filtry umístěte do kovových tukových filtrů (viz Obr. 2) a filtry nasadťe zpět.
3. Při výměně uhlíkového filtru postupujte opačným způsobem.

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.

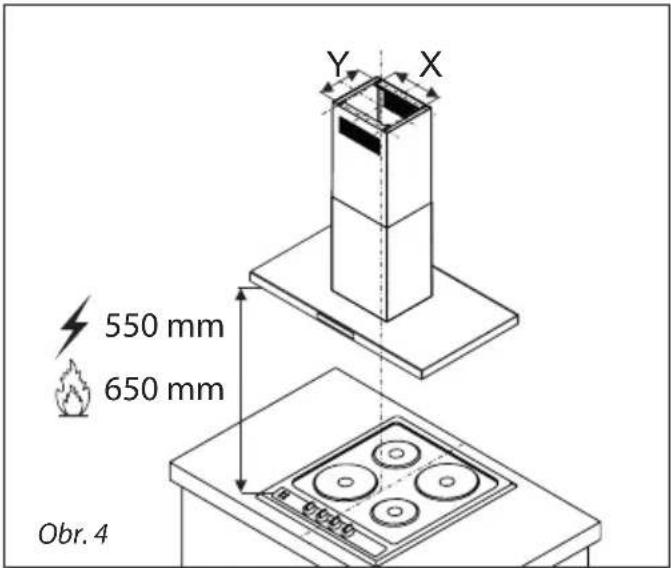

• Spotřebič instalujte minimálně 550 mm nad elektrické sporáky, nebo elektrické varné desky a minimálně 650 mm nad plynové sporáky, nebo plynové varné desky.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Ohyb ventilační trubky by měl být ≥120°C.
• Během vaření musí být místnost dobře odvětrávaná.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.

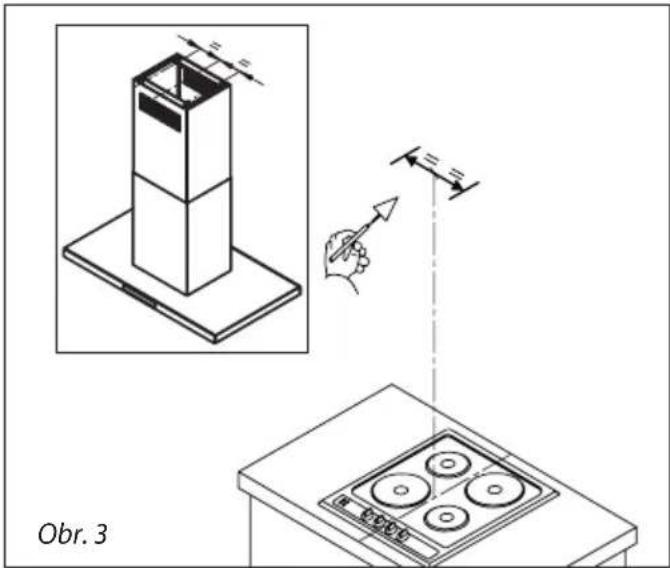

2. Na stropě nad varnou deskou vyznačte polohu středu varné desky (Obr. 3). Před instalací se přesvědčte, že odsavač bude zavěšen v minimální požadované výšce (550 mm od elektrické varné desky a 650 mm od plynové varné desky), (Obr. 4).

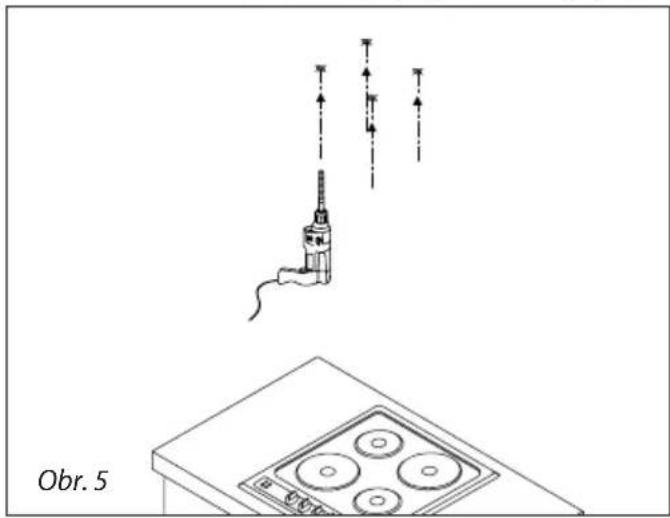

3. Označte a vyvrtejte otvory pro uchycení stropního držáku odsavače (Obr. 4 a Obr. 5).

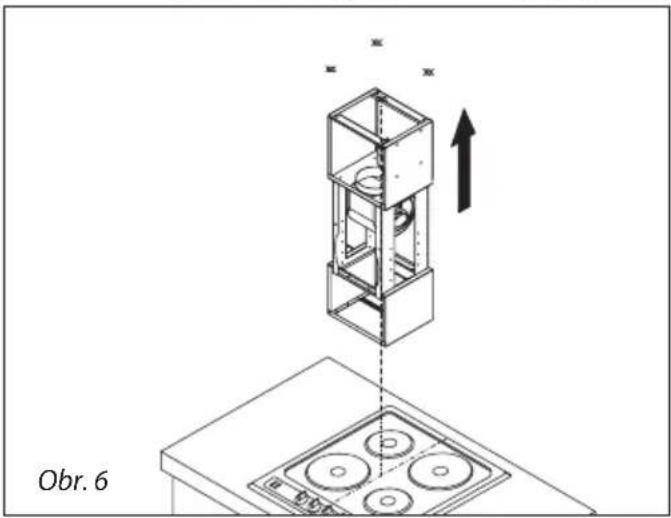

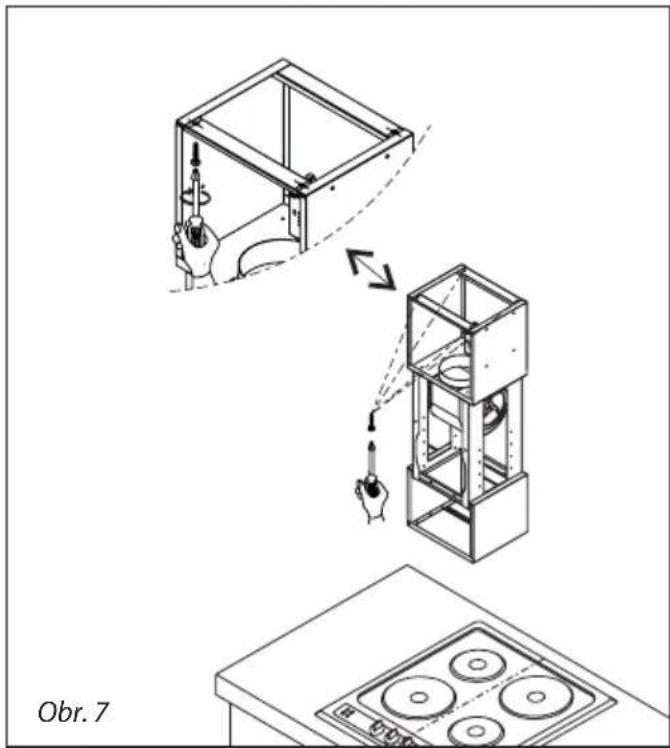

4. Pomocí hmoždinek a šroubů připevněte stropní držák odsavače do vyvrtaných otvorů ve stropu (Obr. 6 a Obr. 7).
   Pozn.: Hmoždinky ani šrouby nejsou součástí balení.

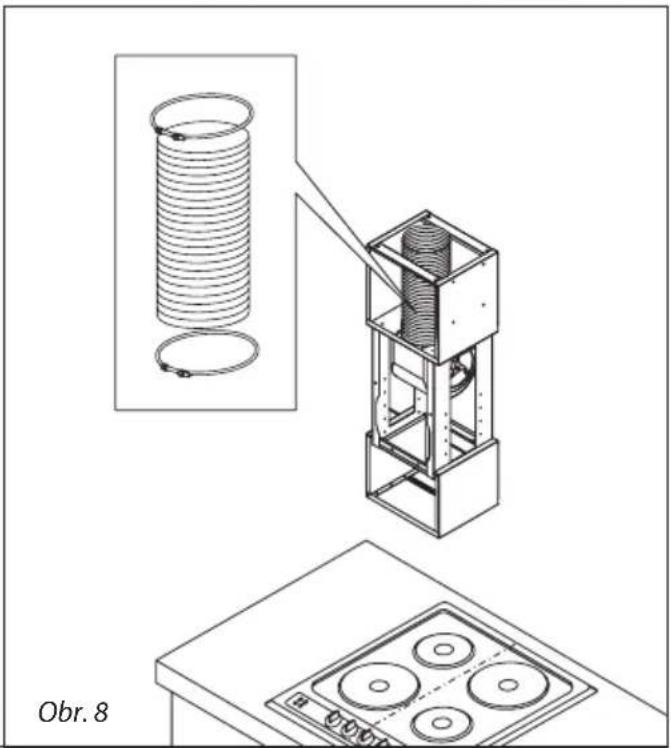

5. Po připevnění odsavače nasadte na výstupní otvor výstupní pružné potrubí (Obr. 8). V případě potřeby použijte redukci o průměru (150/120 mm). Druhou část pružného potrubí vložte do připraveného otvoru ve stropu.

Pozn.: Pružné potrubí není součástí balení.

1. Na pripevněný stropní držák odsavače nasadte horní a spodní komínový kryt (Obr. 9).

2. Horní komínový kryt připevněte k stropnímu držáku odsavače, ale šrouby nezašroubovávejte úplně, nechte je lehce nedotažené, aby dolní komínový kryt nesjížděl dolů a zastavil se o nedotažené šrouby (Obr. 10).

3. Ke stropnímu držáku připevněte tělo odsavače (Obr. 11 a Obr. 12).

4. V rozbočovací krabici zapojte všechny potřebné konektory.

5. Připojte přívodní kabel do zásuvky elektrického napětí. Zašroubujte šrouby na horním komínovém krytu a spustte dolní komínový kryt dolů (Obr. 13).

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).

2. Následně opačným způsobem jakým se provádí instalace spotřebiče, demontujete jednotlivé části odsavače.

ŘEŠENÍ POTÍŽÍ

Popis závady Možná příčina Řešení
Světla svítí, ale motor nepracuje	Lopatky motoru jsou zablokované. Obratte se na servis.
	Motor nebo jeho důležité části jsou poškozeny.	Obratte se na servis.
	Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Světla nesvítí a motor nepracuje	Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Z kovových tukových filtrů odkapává mastnota	Silně znečištěné filtry.Nebezpečí požáru!	Ihned vyčistěte, nebo vyměňte kovové tukové filtry.
Vibrace spotřebiče v zapnutém stavu	Lopatky motoru jsou poškozené. Obratte se na servis.
	Motor není pevně připevněn.	Obratte se na servis, nebo připevněte motor.
	Odsavač není pevně uchycen. Připevněte odsavač.
Nedostatečný odtah odsávaného vzduchu	Vzdálenost mezi digestoří a varnou deskou je příliš velký.	Snižte vzdálenost mezi digestoří a varnou deskou.
	Velký průvan, příliš mnoho otevřených dveří nebo oken.	Uzavřete některé dveře nebo okna.
Motor přestal pracovat	Tepelná pojistka proti přehřátí motoru se aktivovala.	Zlepšete větrání místnosti, otevřete dveře nebo okna, přip. zkontrolujte vzdálenost mezi digestoří a varnou deskou. V případě potřeby vzdálenost mezi digestoří a varnou deskou zvyšte.

Výměna osvětlení

Při výměně osvětlení musí být osvětlení nahrazeno osvětlením stejného typu se stejnými parametry.

Při výměně osvětlení postupujte následovně:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Vyjměte kovové filtry (viz kapitola Čištění a výměna filtrů) a pomocí dvou šroubů demontujte spodní kryt s osvětlením.
3. Odpojte svorku LED osvětlení.
4. Vyměňte osvětlení za osvětlení stejného typu.
5. Montáž spodního krytu s osvětlením provedte opačným způsobem, než kterým jste spodní kryt demontovali.
6. Nasadte kovové filtry a připojte spotřebič k napájecí síti, nebo zapněte příslušný jistič.

	Příkon Napětí Obrázek LED žárovky
LED Žárovka 2.1	W DC 12 V

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

concept

POĐAKOVANIE

Popis ovládacieho panela

Popis jednotlivých tlačidiel ovládacieho panelu

Návod na obsluhu

Čistenie a údržba

Pri dodaní odsávača pár

• Ak je spotrebič v činnosti, stlačením tlačidla znížite výkon odtahu odsávaného vzduchu.
• Pri stlačení tlačidla sa na displeji zobrazí hodnota výkonu (1–4).
• Ak je hodnota výkonu na 1 a dôjde k stlačeniu tlačidla mínus (–), spotrebič sa vypne.
• Znížit výkon odsávaného vzduchu možno iba pri zapnutom spotrebiči.

Tlačidlo plus (+)

• Ak je spotrebič vypnutý, stlačením tlačidla spotrebič zapnete.
• Ak je spotrebič v činnosti, stlačením tlačidla zvýšite výkon odtahu odsávaného vzduchu.
• Pri stlačení tlačidla sa na displeji zobrazí hodnota výkonu (1–4).
  • Zvýšit výkon odsávaného vzduchu možno iba pri zapnutom spotrebiči.

Displej

- Na displeji sa zobrazuje hodnota výkonu odtahu odsávaného vzduchu.

Kovové tukové filtre

Pri výmene osvetlenia postupujte nasledovne:

Tento filtr se používá pouze pro režim recirkulace.

cz Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych

concept

Česká republika

Název Ulice PSČ Město Telefon E-mail

Jindřich Valenta CONCEPT

Vysokomýtská 1800

565 01 Chocen [phone] [e-mail]

Slovenská republika
