OPI7060BC - Kuchyňský odsavač par Concept - Bezplatný návod k obsluze

Typ výrobku	Integrovaný digestoř
Značka	Concept
Model	OPI7060BC
Výška	317 mm
Šířka	598 mm
Hloubka	290 mm
Hmotnost	10,4 kg
Napětí	220–240 V ~ 50 Hz
Celkový příkon	78 W
Výkon motoru	70 W
Osvětlení	LED 2 x 2 W
Počet rychlostí	3 + Boost
Maximální odsávací výkon	635 m³/h
Hladina hluku	≤ 62 dB
Typ tukového filtru	Kovový (1 kus)
Vyžaduje uhlíkový filtr	2 kusy (pro režim recirkulace)
Režimy	Odtah / Recirkulace
Ovládání	Dálkové ovládání + senzor gest rukou
Časovač	Ano (10 minut)
Průměr potrubí	150 mm
Minimální instalační výška	450 mm (elektrický) / 500 mm (plynový)

Často kladené otázky - OPI7060BC Concept

Jak zapnu digestoř a změním rychlost?

Přejíždějte rukou vodorovně zleva doprava přes senzor, nebo stiskněte tlačítko 2 na dálkovém ovladači. Pro přepnutí na vyšší rychlost opakujte stejné gesto nebo znovu stiskněte tlačítko 2. Pro vypnutí přejíždějte zprava doleva nebo stiskněte tlačítko 1. Úrovně rychlosti jsou indikovány barvami LED: zelená (úroveň 1), modrá (úroveň 2), růžová (úroveň 3), červená (Boost).

Jak čistit kovové tukové filtry?

Odstraňte kovové filtry podle obr. 1. Namočte je do teplé vody s čisticím prostředkem, očistěte měkkým kartáčem, opláchněte a osušte. Jsou vhodné i do myčky na programy pod 60 °C. Vyhněte se agresivním čisticím prostředkům, které by mohly zčernat hliník. Čistěte alespoň každé 2-3 měsíce, nebo častěji, pokud často smažíte.

Kdy mám vyměnit uhlíkový filtr?

Uhlíkový filtr se používá pouze v režimu recirkulace. Nelze jej prát. Vyměňujte jej každé 2-3 měsíce při běžném používání, nebo častěji, pokud často smažíte. Při výměně odstraňte kovové filtry, poté otočte uhlíkové filtry na obou stranách motoru, dokud nejsou zajištěny (obr. 2).

Co je funkce Boost?

Funkce Boost je 4. úroveň odsávání, indikovaná červenou LED. Po 5 minutách se automaticky přepne zpět na rychlost 3, aby se zabránilo nadměrnému hluku a spotřebě energie.

Jak nastavit časovač?

Když ventilátor běží (rychlost > 0), stiskněte tlačítko časovače (č. 6) na dálkovém ovladači. Odpočet začíná na 10 minut. Po 10 minutách se digestoř automaticky vypne. Opětovným stisknutím tlačítka časovače jej předčasně deaktivujete.

Co znamenají barvy LED?

Barva LED indikuje aktuální rychlost odsávání: zelená = úroveň 1, modrá = úroveň 2, růžová = úroveň 3, červená = Boost (úroveň 4).

Mohu používat digestoř v režimu recirkulace?

Ano. V režimu recirkulace prochází vzduch kovovým tukovým filtrem a uhlíkovým filtrem (prodává se samostatně), než se vrátí do místnosti. Ujistěte se, že je vyfiltrovaný vzduch směrován zpět do místnosti. Musíte nainstalovat dva uhlíkové filtry (viz manuál). Všimněte si, že odsávací výkon se může v režimu recirkulace snížit.

Co mám dělat, když motor nefunguje?

Nejprve zkontrolujte, zda je zástrčka správně zasunuta a zda je zásuvka pod napětím (vyzkoušejte jiné zařízení). Pokud jsou lopatky motoru zablokované nebo je motor poškozen, kontaktujte servisní středisko. Nepokoušejte se opravovat sami.

Jaká je minimální instalační výška?

Digestoř musí být instalována nejméně 450 mm nad elektrickými varnými deskami a nejméně 500 mm nad plynovými varnými deskami. Přístroj bezpečně upevněte pomocí dodaných držáků.

Jak nainstalovat flexibilní potrubí?

Po zavěšení digestoře připojte flexibilní výstupní potrubí (průměr 150 mm) k výstupnímu otvoru. V případě potřeby použijte redukci (120 mm). Druhý konec potrubí vložte do připraveného otvoru ve zdi. Zajistěte, aby ohyby potrubí byly ≥120° pro optimální proudění vzduchu.

NÁVOD K OBSLUZE OPI7060BC Concept

Odsavač par Integrovaný

Odsávač pár Integrovaný

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Demontáž

Řešení potíží

Servis

Ochrana životního prostředí

TECHNICKÉ PARAMETRY
Napětí 220–240 V ~ 50 Hz
Celkový příkon 78 W
Příkon motoru 70 W
Provedení Integrovaný
Montáž Do skříňky
Výška 317 mm
Šířka 598 mm
Hloubka 290 mm
Průměr výstupního pružného potrubí 150 mm
Počet stupňů výkonu odsávaného vzduchu 3 + Boost
Kapacita odsávaného vzduchu 635 m	^3 /h
Počet tukových filtrů 1
Potřebný počet uhlíkových filtrů pro recirkulaci 2
Režim	Odvětrávání/recirkulace
Osvětlení	LED 2 x 2 W
Hmotnost	10,4 kg
Hlučnost odvětrávání/recirkulace	≤62 dB

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Čo nejdříve se obratťe na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření pokrmů nebo k recirkulaci a pohlcování pachů vznikajících při vaření pokrmů.

• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajištujících nocleh se snídaní.

- Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

- Nedovolte, aby byl spotřebič používán jako hračka.

- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

- Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

- Nezapínejte poškozený spotřebič.

- Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.

- Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambování)! Pokud sundáte varnou nádobu z plynového hořáku, snižte jeho plamen na minimum nebo ho vypněte!

- POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob s menším průměrem, než který je doporučen, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.

- Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!

- Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.

- Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2-3 měsíce). Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech nebezpečí požáru!

- Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy.

- Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.

- Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.

- Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak větší než 4 Pa (0,04 mbar).

- Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

- Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.

- Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.

- Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1. Tělo spotřebiče
2. Osvětlení

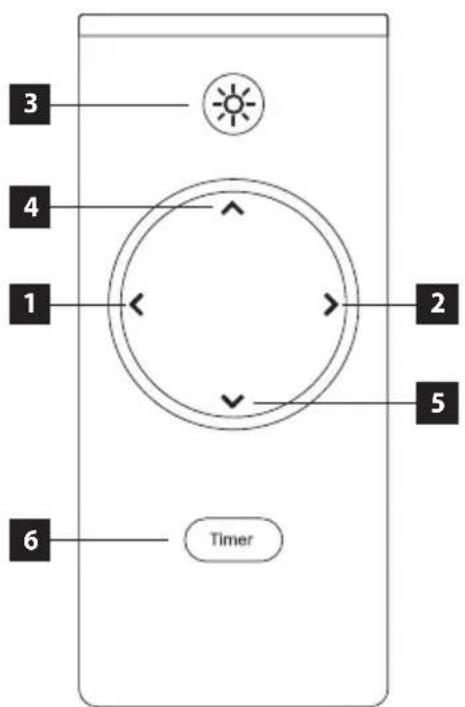

1 Tlačitko pro vypnutí odsavače nebo pro snížení stupně výkonu
2 Tlačítko pro zapnutí odsavače nebo zvýšení stupně výkonu
3 Tlačítko zapnutí/vypnutí osvětlení
4 Tlačítko pro změnu intenzity osvětlení
5 Tlačítko pro změnu intenzity osvětlení
6 Tlačítko pro zapnutí/vypnutí časovače

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít i uvnitř vlhkým hadříkem.

Režim odvětrávání

Odsavač je vybaven barevnými LED diodami, které indikují, kterou rychlost odsávání máte nastavenou:

Stupeň 1 – Dioda svítí zeleně

Stupeň 2 – Dioda svítí modře

Stupeň 3 – Dioda svítí růžově

Stupeň 4 (funkce Boost) – Dioda svítí červeně

1. Spotřebič uvedete do provozu tak, že přejedete rukou horizontálně zleva doprava nebo stiskem tlačítka č. 2 na dálkovém ovládání. Stejným způsobem provedete změnu stupně odsávání na vyšší.
2. Vypnutí spotřebiče provedete obráceným způsobem – tedy přejetím ruky horizontálně zprava doleva, nebo stisknutím tlačítka č. 1 na dálkovém ovládání. Stejným způsobem provedete i snížení stupně odsávání z vyššího na nižší.
3. K zapnutí a vypnutí světla přidržte ruku pod čidlem na 2 sekundy. Lze použít i tlačitko č. 3 na dálkovém ovládání.
4. Pro vypnutí spotřebiče stiskněte tlačítko (1).

Pozn. Funkce Boost (4. stupeň odsávání) se po 5-ti minutách automaticky sníží na 3. stupeň odsávání.

Časovače

Funkci časovač lze nastavit pouze v případě, že je rychlost odsávání vyšší než 0 (ventilátor běží)

1. Stisknutím tlačítka Timer (č. 6) na dálkovém ovládání se spustí časovač. Odpočítávání je nastaveno na 10 minut. Po uplynutí této doby se odsavač automaticky vypne.
2. Deaktivovat funkci Časovač je možné kdykoli opětovným stisknutím tlačítka Timer (č. 6) na dálkovém ovládání
3. Vypnutím odsávání se časovač automaticky deaktivuje.

Režim recirkulace

Pokud není možnost odvádět odsávaný vzduch ven z místnosti, je možné použít režim recirkulace. V tomto případě je odsávaný vzduch filtrován přes kovový tukový filtr a přes uhlíkový filtr. Aktivní uhlík v tomto filtru pomáhá redukovat pachy. Vzduch poté proudí zpět do místnosti otvory, které se nachází v horním komínovém krytu. U odsavačů zabudovaných do skříňky je nezbytné, aby byl přefiltrovaný vzduch odváděn prostřednictvím potrubí zpět

do místnosti, jinak odsavač nebude správně fungovat

Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový filtr (viz kapitola Čištění a údržba).

Poznámka:

Při použití režimu recirkulace (namontování uhlíkového filtru) může dojít k poklesu výkonu odsávaného vzduchu.

ČIŠTĚNÍ A ÚDRŽBA

1. Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
2. Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do sucha.
3. Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít k poškrábání povrchu.
4. K čištění spotřebiče nepoužívejte parní čistič!
5. Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech spotřebiče.

Čištění a výměna filtrů

Kovové tukové filtry

Při běžném používání spotřebiče by kovové tukové filtry měly být zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení nebo fritování tento interval zkratte.

Nepoužívejte spotřebič bez řádně nasazených kovových tukových filtrů!

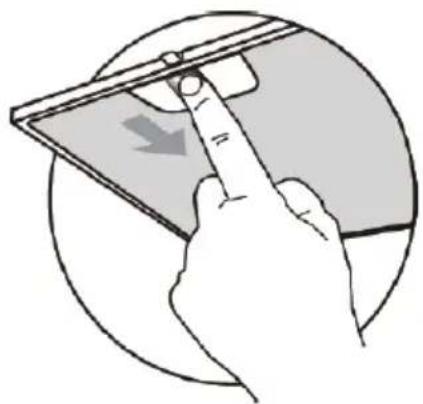

1. Vyjměte kovové filtry dle Obr. 1.

2. Kovové filtry doporučujeme nechat odmočit v teplé vodě s přídavkem saponátu a poté vyčistit jemným kartáčkem, opláchnout čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na nádobí s programem nižším než 60 °C. V tomto případě je nutné vyvarovat se použití agresivních mycích prostředků, díky kterým mohou hliníkové filtry pod vlivem chemické reakce černat.

3. Oschnuté filtry nasad'te zpět.

Uhlíkový filtr (nutno dokoupit)

Tento filtr se používá pouze pro režim recirkulace.

Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční funkci. Tento filtr nelze umývat nebo jinak čistit.

Při běžném používání spotřebiče, by měl být uhlíkový filtr vyměněn každé 2-3 měsíce. V případě častějšího smažení nebo fritování tento interval zkratte.

1. Vyjměte kovové filtry dle Obr. 1.

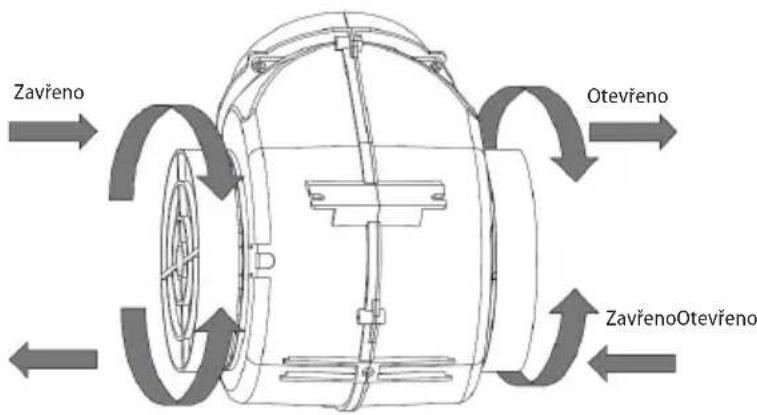

2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte filtry do doby, dokud nedojde k jejich zajištění (viz Obr. 2).
3. Při výměně uhlíkového filtru postupujte opačným způsobem.

Obr. 2

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.
• Spotřebič instalujte minimálně 450 mm nad elektrické sporáky, nebo elektrické varné desky a minimálně 500 mm nad plynové sporáky, nebo plynové varné desky.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Ohyb ventilační trubky by měl být ≥120°.
  • Během vaření musí být místnost dobře odvětrávaná.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.

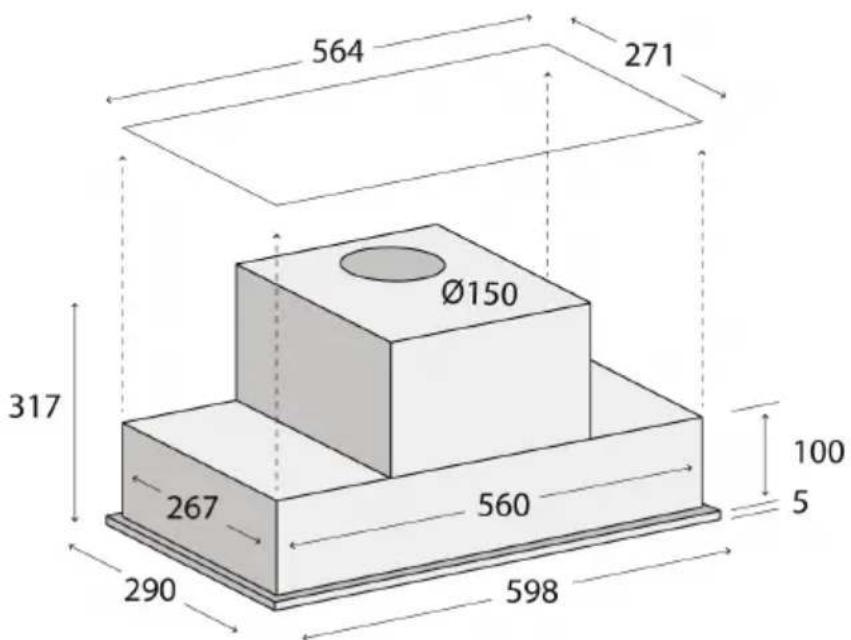

Rozměry spotřebiče

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Na stěně za sporákem, nebo varnou deskou vyznačte minimální požadovanou montážní výšku (450 mm pro elektrické a 500 mm pro plynové varné desky), (Obr. 3).

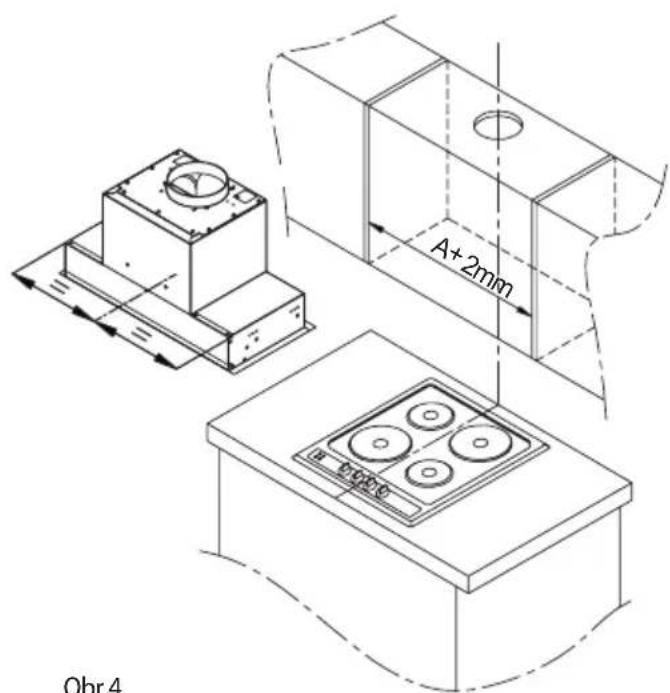

3. Vyvrtejte otvory a pripevněte odsavač dle Obr. 4. - 6.
4. Po zavěšení odsavače nasadte na výstupní otvor výstupní pružné potrubí (Obr. 7). V případě potřeby použijte redukci o průměru (150/120 mm) obr. 8. Druhou část pružného potrubí vložte do připraveného otvoru ve stěně.
5. Připojte přívodní kabel do zásuvky elektrického napětí.

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Následně opačným způsobem, jakým se provádí instalace spotřebiče, demontujete jednotlivé části odsavače.

ŘEŠENÍ POTÍŽÍ

Popis závady Možná příčina Řešení
Světla svítí, ale motor nepracuje	Lopatky motoru jsou zablokované. Obratte se na servis.
	Motor nebo jeho důležité části jsou poškozeny.	Obratte se na servis.
	Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Světla nesvítí a motor nepracuje	Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Z kovových tukových filtrů odkapává mastnota	Silně znečištěné filtry. Nebezpečí požáru!	Ihned vyčistěte, nebo vyměňte kovové tukové filtry.
Vibrace spotřebiče v zapnutém stavu	Lopatky motoru jsou poškozené. Obratte se na servis.
	Motor není pevně připevněn.	Obratte se na servis, nebo připevněte motor.
	Odsavač není pevně uchycen. Připevněte odsavač.
Nedostatečný odtah odsávaného vzduchu	Vzdálenost mezi digestoří a varnou deskou je příliš velký.	Snižte vzdálenost mezi digestoří a varnou deskou.
	Velký průvan, příliš mnoho otevřených dveří nebo oken.	Uzavřete některé dveře nebo okna.
Motor přestal pracovat	Tepelná pojistka proti přehřátí motoru se aktivovala.	Zlepšete větrání místnosti, otevřete dveře nebo okna, příp. zkontrolujte vzdálenost mezi digestoří a varnou deskou. V případě potřeby vzdálenost mezi digestoří a varnou deskou zvyšte.
Odsavač není v rovině	Odsavač není v rovině nebo nejsou pevně dotaženy šrouby držáku.	Zkontrolujte, zda je odsavač v rovině, příp. utáhněte upevňovací šrouby a vyrovnejte odsavač do roviny.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

Popis ovládacieho panelu

Návod na obsluhu

Čistenie a údržba

Pri dodaní odsávača pár

- Poškodený spotrebič nezapínajte.

1. Stlačením tlačidla Timer (č. 6) na dialkovom ovládaní sa spustí časovač. Odpočítavanie je nastavené na 10 minút. Po uplynutí tejto doby sa odsávač automaticky vypne.
2. Deaktivovat funkciu Časovača možno kedykol'vek opätovným stlačením tlačidla Timer (č. 6) na dial'kovom ovládaní.
3. Vypnutím odsávania sa časovač automaticky deaktivuje.

Režim recirkulácie

Kovové tukové filtre

cz Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych

Česká republika

Název Ulice PSČ Město Telefon E-mail

Jindřich Valenta CONCEPT

Vysokomýtská 1800

565 01 Chocen [phone] [e-mail]

Slovenská republika
