OPI7060BC - Kuchynský odsávač pár Concept - Bezplatný návod na obsluhu

Typ produktu	Vstavaný digestor
Značka	Concept
Model	OPI7060BC
Výška	317 mm
Šírka	598 mm
Hĺbka	290 mm
Hmotnosť	10.4 kg
Napätie	220–240 V ~ 50 Hz
Celkový príkon	78 W
Výkon motora	70 W
Osvetlenie	LED 2 x 2 W
Počet rýchlostí	3 + Boost
Maximálny výkon odsávania	635 m³/h
Hladina hluku	≤ 62 dB
Typ tukového filtra	Kovový (1 ks)
Potrebný uhlíkový filter	2 ks (pre recirkulačný režim)
Režimy	Vetranie / Recirkulácia
Ovládanie	Diaľkové ovládanie + Senzor pohybu ruky
Časovač	Áno (10 minút)
Priemer potrubia	150 mm
Minimálna inštalačná výška	450 mm (elektrický) / 500 mm (plynový)

Často kladené otázky - OPI7060BC Concept

Ako zapnem digestor a zmením rýchlosť?

Prejdite rukou vodorovne zľava doprava nad senzorom alebo stlačte tlačidlo 2 na diaľkovom ovládaní. Pre prepnutie na vyššiu rýchlosť zopakujte rovnaké gesto alebo znova stlačte tlačidlo 2. Na vypnutie prejdite sprava doľava alebo stlačte tlačidlo 1. Úrovne rýchlosti sú indikované LED farbami: zelená (úroveň 1), modrá (úroveň 2), ružová (úroveň 3), červená (Boost).

Ako čistiť kovové tukové filtre?

Odstráňte kovové filtre podľa obr. 1. Namočte ich do teplej vody s čistiacim prostriedkom, očistite mäkkou kefkou, opláchnite a osušte. Sú vhodné aj do umývačky riadu pri programoch pod 60 °C. Vyhnite sa agresívnym čistiacim prostriedkom, ktoré by mohli zatemniť hliník. Čistite aspoň každé 2-3 mesiace, alebo častejšie, ak často smažíte.

Kedy mám vymeniť uhlíkový filter?

Uhlíkový filter sa používa iba v recirkulačnom režime. Nedá sa umývať. Vymeňte ho každé 2-3 mesiace pri bežnom používaní, alebo častejšie, ak často smažíte. Na výmenu odstráňte kovové filtre, potom otočte uhlíkové filtre na oboch stranách motora, kým nie sú zaistené (obr. 2).

Čo je funkcia Boost?

Funkcia Boost je 4. úroveň rýchlosti odsávania, indikovaná červenou LED. Automaticky sa prepne späť na rýchlosť 3 po 5 minútach, aby sa predišlo nadmernému hluku a spotrebe energie.

Ako nastaviť časovač?

Keď ventilátor beží (rýchlosť > 0), stlačte tlačidlo časovača (č. 6) na diaľkovom ovládaní. Odpočítavanie začína na 10 minút. Po 10 minútach sa digestor automaticky vypne. Stlačením tlačidla časovača ho môžete predčasne deaktivovať.

Čo znamenajú farby LED?

Farba LED indikuje aktuálnu rýchlosť odsávania: zelená = úroveň 1, modrá = úroveň 2, ružová = úroveň 3, červená = Boost (úroveň 4).

Môžem používať digestor v recirkulačnom režime?

Áno. V recirkulačnom režime vzduch prechádza cez kovový tukový filter a uhlíkový filter (predáva sa samostatne) pred návratom do miestnosti. Uistite sa, že filtrovaný vzduch je nasmerovaný späť do miestnosti. Musíte nainštalovať dva uhlíkové filtre (pozri návod). Upozorňujeme, že kapacita odsávania sa môže v recirkulačnom režime znížiť.

Čo mám robiť, ak motor nefunguje?

Najprv skontrolujte, či je zástrčka správne zasunutá a či je zásuvka pod prúdom (skúste iné zariadenie). Ak sú lopatky motora zablokované alebo je motor poškodený, kontaktujte servisné stredisko. Nepokúšajte sa o opravu sami.

Aká je minimálna inštalačná výška?

Digestor musí byť nainštalovaný minimálne 450 mm nad elektrickými varnými doskami a minimálne 500 mm nad plynovými varnými doskami. Prístroj bezpečne nainštalujte pomocou dodaných konzol.

Ako nainštalovať flexibilné potrubie?

Po zavesení digestora pripojte flexibilné výstupné potrubie (priemer 150 mm) k výstupnému otvoru. V prípade potreby použite redukciu (120 mm). Druhý koniec potrubia vložte do pripraveného otvoru v stene. Zabezpečte, aby ohyby potrubia boli ≥120° pre optimálne prúdenie vzduchu.

NÁVOD NA OBSLUHU OPI7060BC Concept

Ďakujeme vám, že ste sa rozhodli kúpiť si výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho používania.

Pred prvým použitím si prosím pozorne preštuđujte celý návod na obsluhu a dobre ho odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenia

Popis výrobku

Inštalácia prístroja

Riešenie problémov

Servis

Ochrana životného prostredia

TECHNICKÉ PARAMETRE
Napätie 220–240 V ~ 50 Hz
Celkový príkon 78 W
Príkon motora 70 W
Prevedenie Integrovaný
Montáž Do skrinky
Výška 317 mm
Šírka 598 mm
Híbka 290 mm
Priemer výstupného pružného potrubia 150 mm
Počet stupňov výkonu odsávaného vzduchu 3 + Boost
Kapacita odsávaného vzduchu 635 m	^3 /h
Počet tukových filtrov 1
Potrebný počet uhlíkových filtrov na recirkuláciu 2
Režim Vetranie/recirkulácia
Osvetlenie	LED 2 x 2 W
Hmotnosť	10,4 kg
Hlučnosť vetrania/recirkulácie	≤62 dB

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

DÔLEŽITÉ UPOZORNENIA

• Ihned' po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Budťe opatrní, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používať. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívajte spotrebič inak, než je uvedené v tomto návode.
• Spotrebič používajte iba v domácnosti a len na odsávanie pár vzniknutých pri varení pokrmov alebo na recirkuláciu a pohlcovanie pachov vznikajúcich pri varení pokrmov.
• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch, ako sú:
• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
• Spotrebiče používané v pol'nohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zaistujúcich nocľah s raňajkami.

• Nesiahajte na prístroj vlhkými alebo mokrými rukami.

• Nedovol'te det'om a nesvojprávnym osobám používať prístroj, používajte ho mimo ich dosahu.
• Deti sa nesmú s prístrojom hrat.
• Dbajte na zvýšenú opatrnost, ak sa spotrebič používa v blízkosti detí.
• Nedovol'te, aby sa prístroj používal ako hračka.
• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi o používaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
  • V prípade poruchy spotrebič vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom prístroj odpojte.
• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

- Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.

- Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli vo vypnutej polohe.

- Pod spotrebičom nemanipulujte s otvoreným ohňom (napr. pri flambovaní)! Ak dáte preč varnú nádobu z plynového horáka, plameň znížte na minimum alebo ho vypnite!

- POZOR! Nebezpečenstvo požiaru! Dbajte, aby priemer horáka na plynovom sporáku alebo plynovej varnej doske zodpovedal použitému riadu. Pri použití nádob s menším priemerom, než ktorý sa odporúča, by plameň mohol začat' horieť aj po bokoch nádoby a hrozilo by nebezpečenstvo roztavenia plastových držadiel.

- Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!

- Dbajte, aby sa plamene nedostali do tesnej blízkosti prístroja.

- Dodržujte intervaly na výmenu a čistenie filtrov (minimálne každé 2 - 3 mesiace). Pri nedodržaní týchto požiadaviek následkom usadzovania tuku vo filtroch existuje riziko vzniku požiaru!

- Pri odvádzaní odsávaného vzduchu treba dodržiavať všetky príslušné platné normy a úradné predpisy.

- Pri odvádzaní odsávaného vzduchu by priemer vetracieho potrubia mal byt zhruba rovnaký alebo väčší než priemer výstupného pružného potrubia odsávača.

- Odsávaný vzduch nesmie byť vedený do komína, ktorý je určený na odvádzanie spalín a splodín, ani do šachty, ktorá slúži na vetranie miestností, v ktorých sú inštalované zdroje tepla.

- Pri súčasnom používaní spotrebiča a zdrojov tepla nesmie byť v miestnosti podtlak väčší než 4 Pa (0,04 mbar).

- Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.

- Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.

- Na čistenie nepoužívajte čistiace prostriedky, ktoré spôsobujú koróziu Pravidelnou údržbou a čistením predlížite životnosť prístroja.

- Domáce čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

Prípadné poruchy

• Spotrebič môže opravovat' a robit' v ňom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť prístroj odpojený z elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy netahajte za prívodný kábel, ale uchopte zástrčku a tahom prístroj odpojte.
• Ak sa poškodí prívodný kábel, obrátte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

POPIS VÝROBKU

1. Telo spotrebiča
2. Osvetlenie

1 Tlačidlo pre vypnutie odsávača alebo pre zníženie stupňa výkonu.
2 Tlačidlo pre zapnutie odsávača alebo zvýšenie stupňa výkonu.
3 Tlačidlo zapnutia/vypnutia osvetlenia.
4 Tlačidlo pre zmenu intenzity osvetlenia
5 Tlačidlo pre zmenu intenzity osvetlenia.
6 Tlačidlo pre zapnutie/vypnutie časovača.

NÁVOD NA OBSLUHU

Pred prvým použitím

Než uvediete nový spotrebič do činnosti, mali by ste ho z hygienických dôvodov aj zvnútra pretrič vlhkou handričkou.

Režim vetrania

Odsávač je vybavený farebnými LED diódami, ktoré indikujú, ktorú rýchlost'odsávania máte nastavenú:

Stupeň 1 – Dióda svieti zeleno

Stupeň 2 – Dióda svieti modro

Stupeň 3 – Dióda svieti ružovo

Stupeň 4 (funkcia Boost) – Dióda svieti červeno

1. Spotrebič uvediete do činnosti tak, že prejdete rukou horizontálne zlava doprava alebo stlačením tlačidla č. 2 na dialkovom ovládaní. Podobným spôsobom zmeníte stupne odsávania na vyššie.
2. Vypnutie spotrebiča urobíte opačným spôsobom – teda prejdením ruky horizontálne sprava dolava, alebo stlačením tlačidla č. 1 na dialkovom ovládaní. Podobným spôsobom znížite stupne odsávania z vyššieho na nižšie.
3. Pre zapnutie a vypnutie svetla pridržte na 2 sekundy ruku pod senzorom. Možno použit' aj tlačidlo č. 3 na dial'kovom ovládaní.

Pozn. Funkcia Boost (4. stupeň odsávania) sa po 5 minútach automaticky zníži na 3. stupeň odsávania.

Časovač

Funkciu časovač možno nastavit, len ak je rýchlost'odsávania vyššia ako 0 (ventilátor pracuje)

Ak nie je možnosť odvádzat’ odsávaný vzduch von z miestnosti, je možné použit’ režim recirkulácie. V tomto prípade je odsávaný vzduch filtrovaný cez kovový tukový filter a cez uhlíkový filter. Aktívny uhlík v tomto filtri pomáha redukovat’ pachy. Vzduch potom prúdi spät’ do miestnosti otvormi, ktoré sa nachádzate v hornom komínovom kryte. U odsávačov zabudovaných do skrinky je nevyhnutné, aby bol prefiltrovaný vzduch odvádzanie potrubím spät’ do miestnosti, inak odsávač nebude správne fungovať..

Pri použití režimu recirkulácie je nutné dokúpit' a namontovať zodpovedajúce uhlíkový filter (vid. kapitola Čistenie a údržba)

Poznámka:

Pri použití režimu recirkulácie (namontovaniu uhlíkového filtra) múzeá doja k poklesu výkonu odsávaného vzduchu.

ČISTENIE A ÚDRŽBA

1. Pred údržbou a čistením odpojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.
2. Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou špongiou a potom vytrite do sucha.
3. Na čistenie spotrebiča nepoužívajte hrubé abrazívne čistiace prostriedky ani ostré kovové škrabky, mohol by sa poškriabať povrch.
4. Na čistenie spotrebiča nepoužívajte parný čistič!
5. Nikdy nenechávajte agresívne ani kyslé látky (citrónová šťava, ocot) na lakovaných alebo nerezových častiach prístroja.

Čistenie a výmena filtrov

Pri bežnom použivaní prístroja treba kovové tukové filtre skontrolovať, príp. vyčistiť každý mesiac. V prípade častejšieho smaženia alebo fritovania tento interval skráťte.

Nepoužívajte prístroj bez dobre nasadených kovových tukových filtrov!

1. Vyberte kovové filtre podl'a obr. 1.

2. Kovové filtre odporúčame nechat' odmočit' v teplej vode s pridaným saponátom a potom vyčistiť jemnou kefkou, opláchnut' čistou vodou a nechat' vyschnút'. Filtre možno umývať aj v umývačke na riad pri teplote nižšej než 60 °C. V tomto prípade sa treba vyvarovať použitia agresívnych čistiacich prípravkov, inak by hliníkové filtre vplyvom chemickej reakcie mohli sčerniet'.

3. Suché filtre nasad'te spät.

Uhlíkový filter (treba dokúpit)

Tento filter sa používa len pri režime recirkulácie.

Filter obsahuje aktívny uhlík, ktorý pohlcuje odsávané pachy. Po určitom čase sa aktívny uhlík nasýti a zmenší absorpčnú schopnost. Tento filter nemožno umývať ani inak čistit.

Pri bežnom používaní prístroja by sa uhlíkový filter mal vymenit' každé 2 - 3 mesiace. V prípade častejšieho smaženia alebo fritovania tento interval skráťte.

1. Vyberte kovové filtre podla obr. 1.

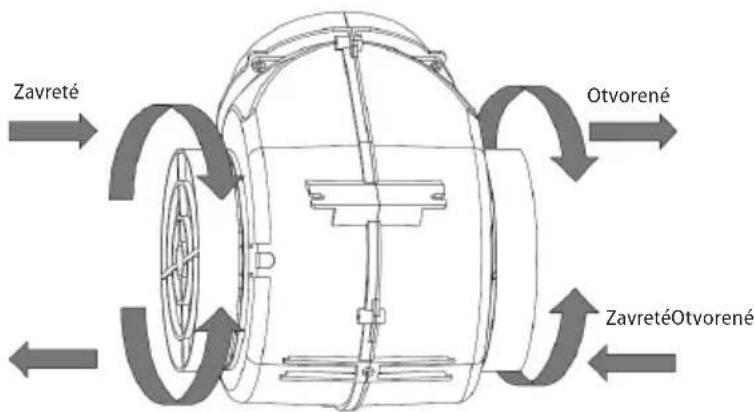

2. Uhlíkové filtre sú umiestnené na oboch stranách motora. Otáčajte filtrami dovtedy, dokým nedôjde k ich zaisteniu (pozri obr. 2).
3. Pri výmene uhlíkového filtra postupujte opačným spôsobom.

obr. 2

INŠTALÁCIA PRÍSTROJA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou spotrebiča odpojte prívodný kábel zo zásuvky elektrického napätia. Ak sa to nedodrží, následkom môže byt smrt alebo úraz elektrickým prúdom.

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednosť za inštaláciu prístroja má kupujúci, nie výrobca.
• Výrobca nemá žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.
• Všetky ochranné kryty musia byť umiestnené pevne na svojom mieste, aby sa nedali odstránit bez špeciálneho náradia.

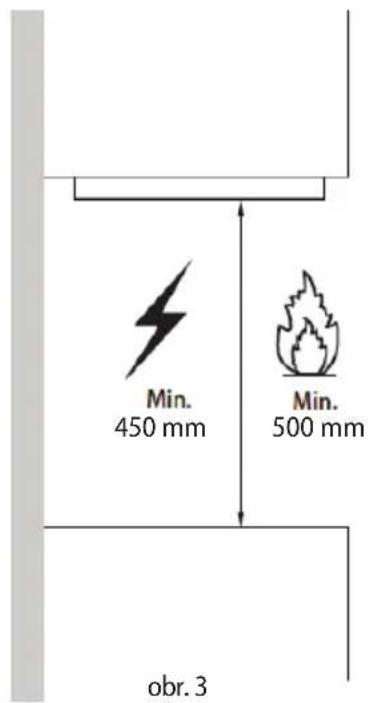

• Spotrebič inštalujte minimálne 450 mm nad elektrickým sporákom alebo elektrickou varnou doskou a minimálne 500 mm nad plynovým sporákom alebo plynovou varnou doskou.
• Odsávaný vzduch nesmie byť vedený do komína, ktorý je určený na odvádzanie spalín a splodín, ani do šachty, ktorá slúži na vetranie miestností, v ktorých sú inštalované zdroje tepla.
• Ohyb ventilačnej rúrky by mal byt ≥120°.
• Pri varení treba miestnost' dobre vetrat'.

Pripojenie do elektrickej siete

• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble.
• Zástrčka prívodného kábla prístroja musí byť voľne prístupná aj po inštalácii.
• Zmeny v pripojení môže robit' iba kvalifikovaný odborník.
• Elektrická bezpečnost spotrebiča môže byť garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávneho ochranného spojenia.

Rozmery spotrebiča

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Na stene za sporákom alebo varnou doskou vyznačte minimálnu požadovanú montážnu výšku (450 mm pre elektrické a 500 mm pre plynové varné dosky), (obr. 3).
3. Vyvítajte otvory a odsávač pripevnite podľa obr. 4. - 6.
4. Po zavesení odsávača nasadte na výstupný otvor výstupné pružné potrubie (obr. 7). V prípade potreby použite redukciu s priemerom (150/120 mm) obr. 8. Druhú časť pružného potrubia vložte do pripraveného otvoru v stene.
5. Pripojte prívodný kábel do zásuvky elektrického napätia

Ak prístroj demontujete, treba dodržať správne poradie úkonov:

1. Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Potom opačným spôsobom, akým sa robí inštalácia spotrebiča, demontujte jednotlivé časti odsávača.

RIEŠENIE PROBLÉMOV

Popis poruchy Možná pričina Riešenie
Svetlá svietia, ale motor nepracuje	Lopatky motora sú zablokované. Obrátte sa na servis.
	Motor alebo jeho dôležité časti sú poškodené.	Obrátte sa na servis.
	Nesprávne alebo málo zasunutá zástrčka v zásuvke elektrického napätia.	Skontrolujte pripojenie zástrčky.
	V zásuvke nie je elektrické napätie.	Skontrolujte elektrické napätie v zásuvke napr. pripojením iného spotrebiča.
Svetlá nesvietia a motor nepracuje	Nesprávne alebo málo zasunutá zástrčka v zásuvke elektrického napätia.	Skontrolujte pripojenie zástrčky.
	V zásuvke nie je elektrické napätie.	Skontrolujte elektrické napätie v zásuvke napr. pripojením iného dotrebiča.
Z kovových tukových filtrov odkvapkáva mastnota	Silne znečistené filtre. Nebezpečenstvo požiaru!	Ihned' vyčistite alebo vymeňte kovové tukové filtre.
Zapnutý prístroj vibruje	Lopatky motora sú poškodené. Obrátte sa na servis.
	Motor nie je pevne pripevnený.	Obrátte sa na servis alebo pripevnite motor.
	Odsávač nie je pevne uchytený. Pripevnite odsávač.
Nedostatočný odťah odsávaného vzduchu	Vzdialenosť medzi digestorom a varnou doskou je príliš velká.	Znížte vzdialenosť medzi digestorom a arnou doskou.
	Velký prievan, príliš mnoho otvorených dverí alebo okien.	Zatvorte niektoré dvere alebo okná.
Motor prestal pracovať	Tepelná poistka proti prehriatiu motora sa aktivovala.	Zlepšite vetranie miestnosti, otvorte dvere alebo okná, príp. skontrolujte vzdialenosť medzi digestorom a varnou doskou. V prípade potreby zvýšte vzdialenosť medzi digestorom a varnou doskou.
Odsávač nie je v rovine	Odsávač nie je v rovine alebo nie sú pevne dotiahnuté skrutky držiaka.	Skontrolujte, či je odsávač v rovine, príp. utiahnite upevňovacie skrutky a odsávač vyrovnajte do roviny.

SERVIS

Údržbu rozsiahlejšieho charakteru alebo opravu, ktorá vyžaduje zásah do vnútorných častí prístroja, môže vykonať len kvalifikovaný odborník alebo servis.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých prístrojov.
• Škatulu od prístroja môžete dať do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdajte ako zberný odpad na recykláciu.

Recyklácia prístroja na konci jeho životnosti:

Tento spotrebič je označený podľa európskej smernice 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že tento výrobok nepatrí do domáceho odpadu Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite negatívnym dôsledkom na životné prostredie a ľudské zdravie. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili.
