LIETOŠANAS INSTRUKCIJA OPO5890 Concept

Salas tipa tvaika nosūcējs

Island cooker hood

Pateicamies par šis Concept ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku.

Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai arī citi cilvēki, kuri izmantos šo ierīci, pirms šīs ierīces lietošanas būtu iepazinušies ar norādijumiem.

SATURA RĀDĪTĀJS

Tehniskie dati

Svarīgi brīdinājumi

lerīces apraksts

Vadības panela apraksts

Atsevišku vadības paneļa taustinų apraksts

Lietošanas instrukcija

Trīšana un apkope

lerīces uzstādīšana

Traucējumu novēršana

Vides aizsardzība

TEHNISKIE DATI

Tehniskie dati
Spriegums 220–240 V ~ 50 Hz
Kopējā elektriskā slodze 283.4 W
Motora jauda 275 W
Variants Salas tipa
Montāža Pie griestiem
Augstums 475 mm
Platums 900 mm
Dziļums 450 mm
Gaisa novadīšanas kanāla diametrs 150 mm
Ventilatora jaudas pakāpju skaits 4
Maksimālā gaisa plūsma 765 m	^3/h
Tauku filtru skaits 3
Aktīvās ogles filtru skaits gaisa recirkulācijai 3
Režīms	Ventilācija/recirkulācija
LED apgaismojums	4 x 2.1 W
Svars	24.4 kg
Ventilācijas/recirkulācijas trokšņa līmenis	≤65 dB (A)

Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

SVARĪGI BRĪDINĀJUMI

Pēc tvaika nosūcēja piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīcini et to.

Uzstādīšana

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.
• Lietojiet ierīci tikai mājsaimniecības vajadzībām un tikai ēdiena gatavošanas laikā radušos garaiņu nosūkšanai un smaku attīrīšanai.
• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:
• veikalu, biroju un citu darba vietu virtuves stūrīšos;
• lauksaimniecibā izmantojamās iekārtās;
• iekārtās, ko izmanto viesi viesnīcās, motelos un citur;
• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uznēmumi.

- Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

- Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām ie- maņām. Izmantojiet to bērniem nepieejamā vietā.

- Bērni nedrīkst spēlēties ar ierīci.

- Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.

- Nelaujiet izmantot ierīci kā rotallietu.

- Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.

- Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.

- Atvienojot ierīci no elektrotikla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.

- Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā šķidrumā.

- Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

- Bojātu ierīci ieslēgt nedrīkst.

- Ja ierīci neizmantojat, pārliecinieties, ka visi vadības elementi ir izslēgti.

- Nekad nedarbojieties ar atklātu liesmu zem tvaika nosūcēja (pi-emēram, ēdiena gatavošana ar flambēšanas metodi). Noņemot ēdie-na gatavošanas trauku no gāzes plīts degļa, maksimāli samaziniet tā liesmu vai izslēdziet to!

- UZMANĪBU! Ugunsgrēka risks! Pārliecinieties, ka gāzes plīts degļa vai virsas diametrs atbilst ēdiena gatavošanas traukam. Ja izmantojat ēdiena gatavošanas trauku ar mazāku diametru nekā ieteicamais, liesmas var parādīties ari trauka malās un izraisīt plastmasas rokturu izkušanas risku.

- Fritēšanas vai cepšanas laikā nepārtraukti uzraugiet produktus. Pārkarsusi ella var pašaizdegties!

- Pārliecinieties, ka liesmas nenonāk tiešā ierīces tuvumā.

- levērojiet filtru maiņas un tīrīšanas intervālus (vismaz reizi 2–3 mēnešos). Neievērojot šīs prasības, filtrā uzkrājušies tauki var izraisīt ugunsgrēku!

- levērojiet vietējos spēkā esošos noteikumus un tiesību aktus par gaisa izvadīšanu uz ārpusi.

- Izvadot gaisu, gaisa izvades caurulei jābūt līdzīgam diametram vai lielākam nekā gaisa izvades izejošajam atvērumam.

- Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvadu gāzu un degšanas produktu izvadīšanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve.

- Vienlaikus izmantojot lerīci un kurtuvi, telpā jānodrošina spiediens, kas nepārsniedz 4 kPa (0,04 mbar).

- Izmantojiet tikai ražotāja ieteiktos piederumus.

- Neizmantojiet piederums, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.

- Neizmantojiet tīrīšanai kodīgus tīrīšanas līdzekļus. Regulāra apkope un tīrīšana pagarina ierīces ekspluatācijas laiku.

- Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.

lespējamie bojājumi

• Tikai kvalificēts specialists drīkst labot ierīci un iejaukties tās darbībā.
• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet drošinātāju vai atvienojiet kontaktdakšu no elektrotīkla.
• Atvienojot ierīci no elektrotikla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.
• Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

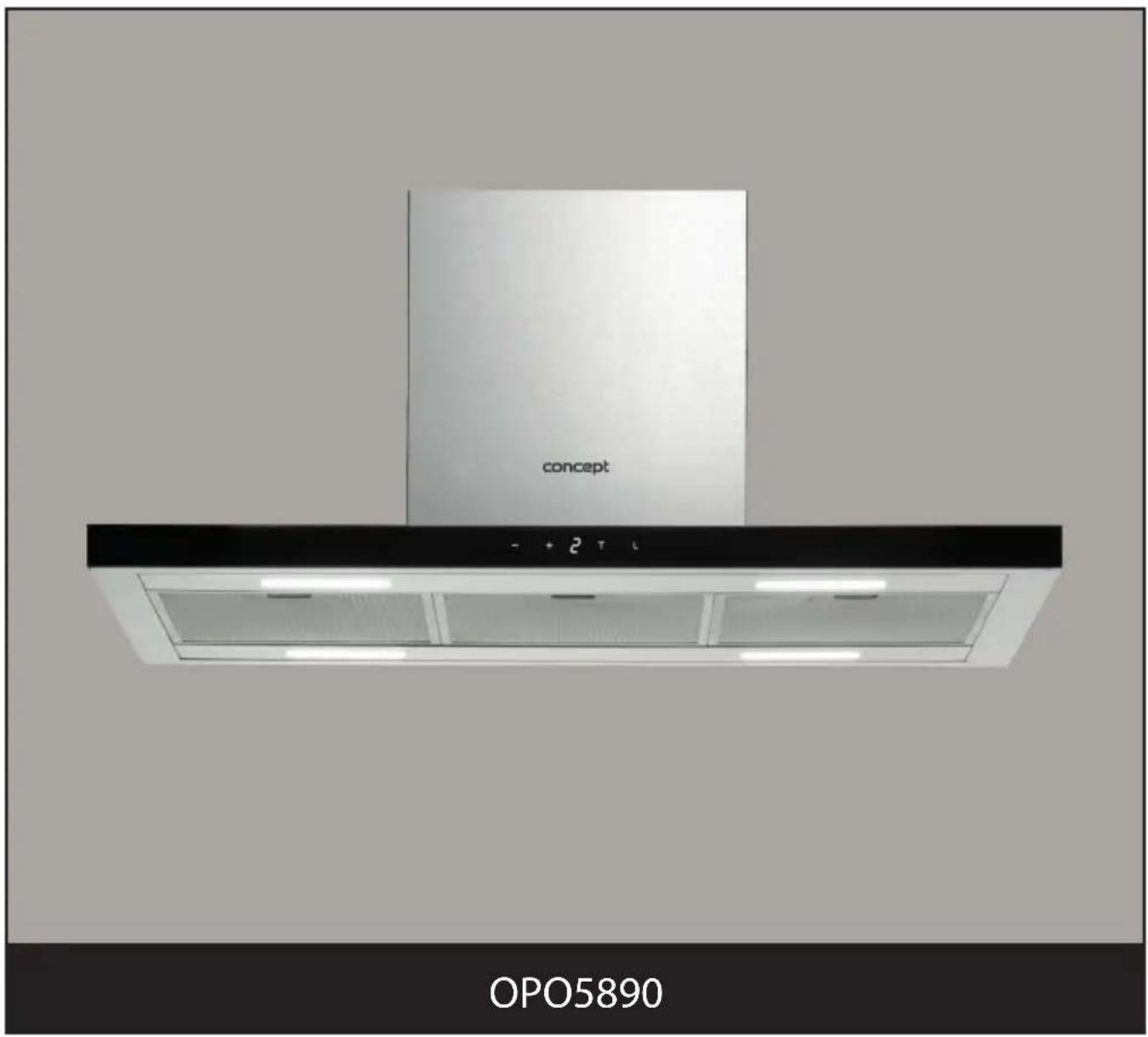

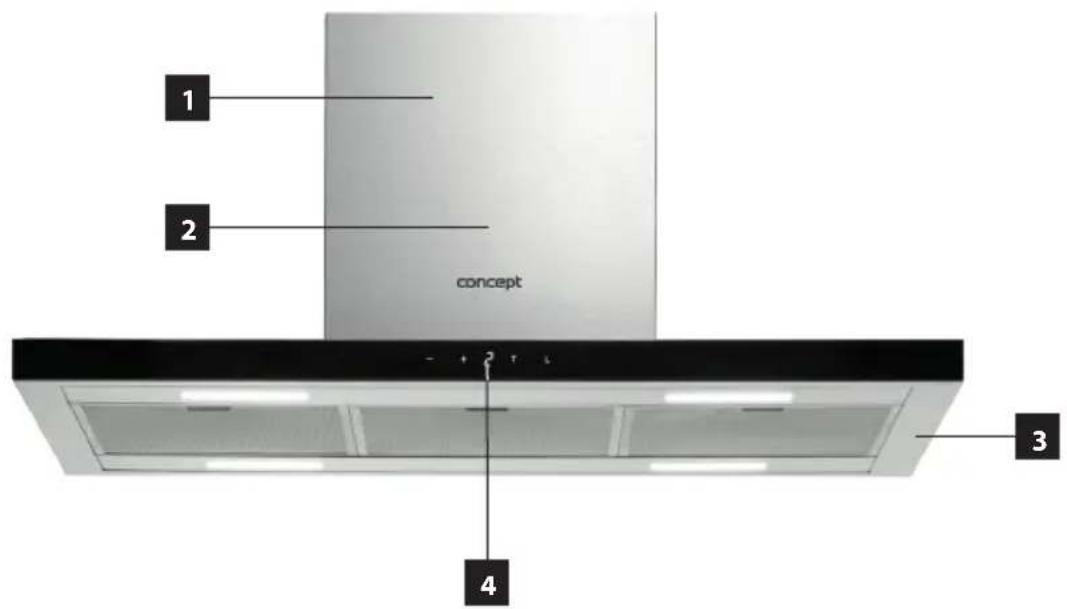

IERİCES APRAKSTS

1 Nosūcēja augšējais pārsegs
2 Nosūcēja apakšējais pārsegs
3 lerīces korpuss
4 Vadības panelis

1 Mīnusa (-) taustiņš
2 Plusa (+) taustiņš
3 Displejs
4 Aizkavētās izslēgšanas iestatīšanas taustiņš
5 Apgaismojuma ieslēgšanas/izslēgšanas taustiņš

• Ja ierīce darbojas, tad, nospiežot taustiņu, var samazināt izvadītā gaisa plūsmas jaudu.
• Nospiežot taustinu, displejā parādās jaudas pakāpe (1–4).
• Ja jaudas pakāpe ir 1 un tiek nospiests mīnusa (–) taustiņš, ierīce izslēgsies.
• Izvadītā gaisa plūsmas jaudu var samazināt tikai ieslēgtai ierīcei.

Plusa (+) taustinš

• Ja ierīce ir izslēgta, nospiežot taustiņu, ierīce tiks ieslēgta.
• Ja ierīce darbojas, tad, nospiežot taustiņu, var palielināt izvadītā gaisa plūsmas jaudu.
• Nospiežot taustinu, displejā parādās jaudas pakāpe (1–4).
• Izvadītā gaisa plūsmas jaudu var palielināt tikai ieslēgtai ierīcei.

Displejs

- Displejā ir redzama izvadītā gaisa plūsmas jaudas pakāpe.

Aizkavētās izslēgšanas funkcijas iestatīšanas taustiņš

- Nospiežot taustiņu, tiek iespējota/atspējota gaisa plūsmas aizkavētās izslēgšanas funkcija.

Apgaismojuma ieslēgšanas/izslēgšanas taustiņš

- Nospiediet taustinu, lai ieslēgtu vai izslēgtu ierīces apgaismojumu.

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

Pirms jaunas ierīces izmantošanas higiēnas nolūkos notīriet to ar mitru drāniņu.

Ventilācijas režīms

Izvadīto gaisu līdz ventilācijas šahtai ventilē elastīgas caurules. Ja ierīcē ir uzstādīts aktivās ogles filtrs, noņemiet to (skat. nodalju "Tīrīšana un apkope").

1. Nospiediet taustinu (2), lai ieslēgtu ierīci.
2. Izmantojot taustinu (1) un (2), iestatiet vēlamo izvadītā gaisa plūsmas jaudas pakāpi.
3. Displejā (3) ir redzama jaudas pakāpes vērtība (1–4).
4. Lai izslēgtu ierīci, nospiediet taustiņu (1), līdz displeja labajā apakšējā pusē iedegsies punkts vai "0" (ieslēgta apgaismojuma gadījumā).

Piezime:

lerīce ir aprīkota ar tā dēvēto boost funkciju. Tas nozīmē, ka gadījumā, ja ir iestatīta maksimālā gaisa plūsmas jaudas vērtība (4) un 5 minūšu netiks samazināta veiktspēja, izvadītā gaisa plūsmas jauda automātiski sama-zināsies līdz 3. pakāpei. Šis laikposms ir automātiski iestatīts, un to nevar mainīt.

Recirkulācijas režīms

Ja nav iespējas izvadīt gaisu no telpas, var izmantot recirkulācijas režīmu. Šādā gadījumā izplūdes gaisu filtrē metāla tauku filtrs un aktīvās ogles filtrs. Aktīvās ogles filtrs absorbē smakas. Gaiss, kam noņemtas smakas, ieplūst atpakal telpā pa atverēm, kas atrodas tvaika nosūcēja augšējā pārsegā. Lai izmantotu recirkulācijas režīmu, jāiegādājas un jāuzstāda atbilstošs aktivās ogles filtrs (skat. nodalu "Tīrīšana un apkope").

1. Nospiediet taustinu (2), lai ieslēgtu ierīci.
2. Izmantojot taustinu (1) un (2), iestatiet vēlamo izvadītā gaisa plūsmas jaudas pakāpi.
3. Displejā (3) ir redzama jaudas pakāpes vērtība (1–4).
4. Lai izslēgtu ierīci, nospiediet taustiņu (1), līdz displeja labajā apakšējā pusē iedegsies punkts vai "0" (ieslēgta apgaismojuma gadījumā).

Piezime:

Izmantojot recirkulācijas režimu (aktīvās ogles filtra uzstādīšana), var samazināties izvadītā gaisa plūsmas jauda.

Aizkavētās izslēgšanas funkcija

1. Ar taustinu (+) ieslēdziet ierīci un izvēlieties vēlamo izvadītā gaisa plūsmas jaudas pakāpi (1–4).
2. Nospiežot taustiņu (T), tiks iespējota aizkavētās izslēgšanas funkcija. Pēc taustiņa nospiešanas displejā mirgos "0".
3. Nospiežot (−) vai (+), iestatiet vēlamo aizkavētās izslēgšanas laiku, ko var iestatīt uz 10–90 minūtēm. Displejā aizkavētās izslēgšanas parādās minūtēs, t. i., 1 = 10 minūtes, 2 = 20 minūtes utt. Apstipriniet iestatīto aizkavētās izslēgšanas laiku, nospiežot taustiņu (T). Displejā iedegsies izvadītā gaisa plūsmas jaudas vērtība, savukārt punkts apakšējā labajā pusē blakus izvēlētajai veiktspējas pakāpei mirgos.
4. Pēc iestatītā aizkavētās izslēgšanas laika beigām ierīce tiks izslēgta. Ja ir ieslēgts apgaismojums, tas pēc iestatītā aizkavētās izslēgšanas laika beigām paliks ieslēgts.

Piezime:

• Ja pēc aizkavētās izslēgšanas funkcijas aktivizēšanas 10 sekunžu laikā neapstiprināsiet iestatīto aizkavētās izslēgšanas laiku, iestatījums tiks dzēsts un aizkavētā izslēgšanas funkcija tiks deaktivizēta.
• Ja aizkavētās izslēgšanas atpakalskaitīšanas laikā nospiedīsiet taustiņu (T) vai izslēgsiet ierīci, nospiežot taustiņu (–) pirms aizkavētās izslēgšanas laika beigām, aizkavētā izslēgšanas funkcija tiks deaktivizēta.

TRĪŠANA UN APKOPE

• Pirms apkopes un tīrīšanas atvienojiet ierīces vadu no sienas kontaktligzdas vai izslēdziet ierīces strāvas padeves drošinātāju.
  • Tiriet ierīces ārēio virsmu ar mitru drāninu, mīkstu birsti vai sūkli un pēc tam noslaukiet sausu.
• Neizmantojiet ierīces tīrīšanai rupjus abrazīvos tīrīšanas līdzekļus vai asus metāla skrāpjus, jo tie var saskrāpēt virsmu.
  • Lai tīrītu ierīci, neizmantojiet tīrīšanu ar tvaiku!
• Nekad neatstājiet agresīvas vai skābas vielas (citronu sula, etikis) uz lakotajām vai nerūsējošā tērauda dalām.

Tirišanas un filtra maina

Metāla tauku filtri

Normālas ierīces ekspluatācijas gadījumā metāla tauku filtri jāpārbauda un nepieciešamības gadījumā jātīra reizi mēnesī. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saīsiniet. Nelietojiet ierīci bez pareizi uzstādītiem metāla tauku filtriem!

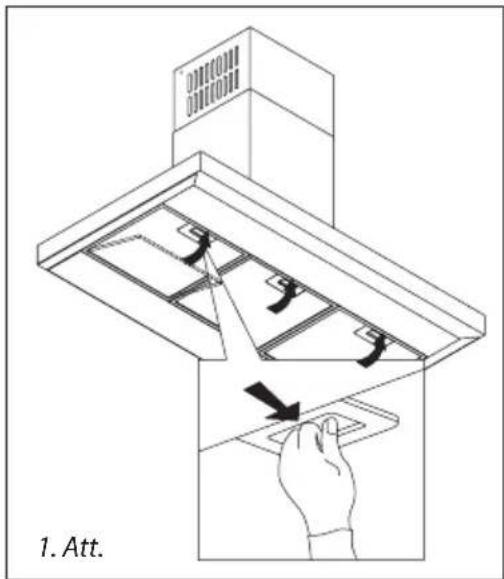

1. Nonemiet metāla filtrus, kā parādīts 1. Att.

2. Metāla filtrus iesakām iemērcēt siltā üdenī ar mazgāšanas līdzekli un pēc tam iztīrīt ar mīkstu birsti, noskalot ar tīru üdeni un ľaut nožūt. Filtrus var ari mazgāt trauku mazgājamā mašinā, izmantojot programmu, kas ir zemāka par 60 °C. Šajā gadījumā jāizvairās no agresīvu mazgāšanas līdzekļu izmantošanas, jo to izraisītu kīmisko reakciju dēļ alumīnijia filtri var klūt tumši.

3. Nožuvušos filtrus uzstādiet atpakal.

Aktīvās ogles filtrs (jāiegādājas papildus)

Šo filtru izmanto tikai recirkulācijas režīmā.

Filtrs satur aktīvo ogli, kas absorbē smakas. Pēc laika aktivā ogle tiek piesātināta, un tās absorbēšanas funkcija samazinās. Šo filtru nedrīkst mazgāt vai tīrīt.

Bieži lietojot ierīci, aktīvās ogles filtrs jāmaina reizi 2–3 mēnešos. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saisiniet.

1. Nonemiet metāla filtrus, kā parādīts 1. Att.

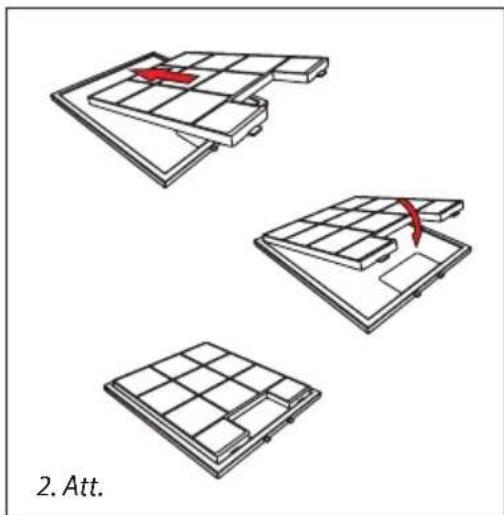

2. Novietojiet oglekla filtri metāla ellas filtros (skat. 2. att.) un uzstādiet filtrus atpakal.
3. Lai mainītu aktivās ogles filtru, darbojieties pretējā veidā.

IIERİCES UZSTÄDİŞANA

UZMANİBU!

Elektriskā šoka apdraudējums! Pirms iekārtas uzstādīšanas atvienojiet strāvas vadu no elektrotikla. Šā notei- kuma neievērošana var izraisīt nāvi vai elektriskās strāvas triecienu.

- Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.

• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīv-niekiem un priekšmetiem.
• Visiem ierīces aizsargpārsegiem jābūt novietotiem stingri un tiem paredzētajā vietā, lai tos nevarētu nonemt bez speciāliem rīkiem.

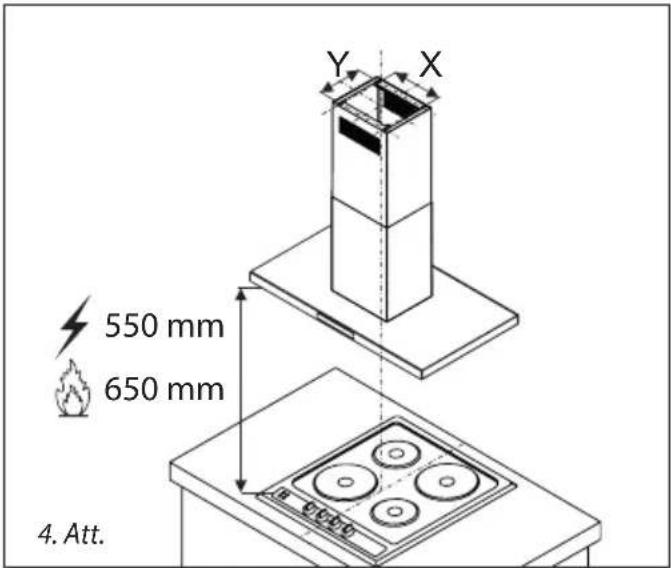

• Uzstādiet ierīci vismaz 550 mm virs elektriskās plīts vai virsmas un vismaz 650 mm virs gāzes plītis vai gatavošanas virsmas.
• Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvađu gāzu un degšanas produktu izvadīšanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve.
• Ventilācijas caurulu likumam jābūt ≥120°C.
• Ėdiena gatavošanas laikā pienācīgi jāvēdina telpas.

Savienojums ar elektrotiklu

• Pārliecinieties, ka elektrotīkla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes.
• Izmantojiet tikai iezemētas sienas kontaktrozetes.
• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus.
• Ierīces vada kontaktdakšai jābūt brīvi pieejamai arī pēc ierīces uzstādīšanas.
• Savienojuma izmainas drīkst veikt tikai kvalificēts speciālists.
• Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tikla vadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. Pirms ierīces pirmās izmantošanas nonemiet visu iepakojumu un reklāmas materiālus.

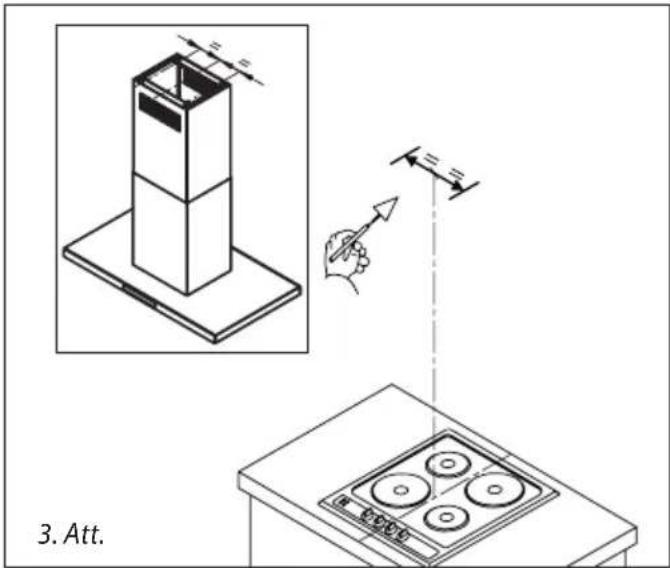

2. Pie griestiem virs plīts iezīmējiet plīts virsmas centru (3. att.). Pirms uzstādīšanas pārliecinieties, ka tvaika nosūcējs tiks piestiprināts minimālajā iespējamajā augstumā (550 mm) virs elektriskās plīts un 650 mm augstumā virs gāzes plīts) (4. att.).

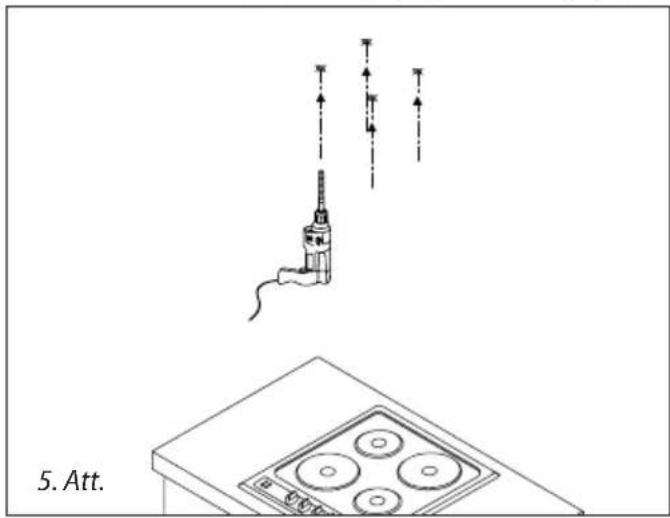

3. Atzīmējiet un izurbiet atveres griestos, lai nostiprinātu tvaika nosūcēja griestu turētāju (4. un 5. att.).
4. Izmantojot tapas un skrūves, piestipriniet tvaika nosūcēja griestu turētāju izurbtajās atverēs griestos (6, un 7, att.).

Piezime: Tapas un skrūves nav ieklautas ierīces komplektācijā.

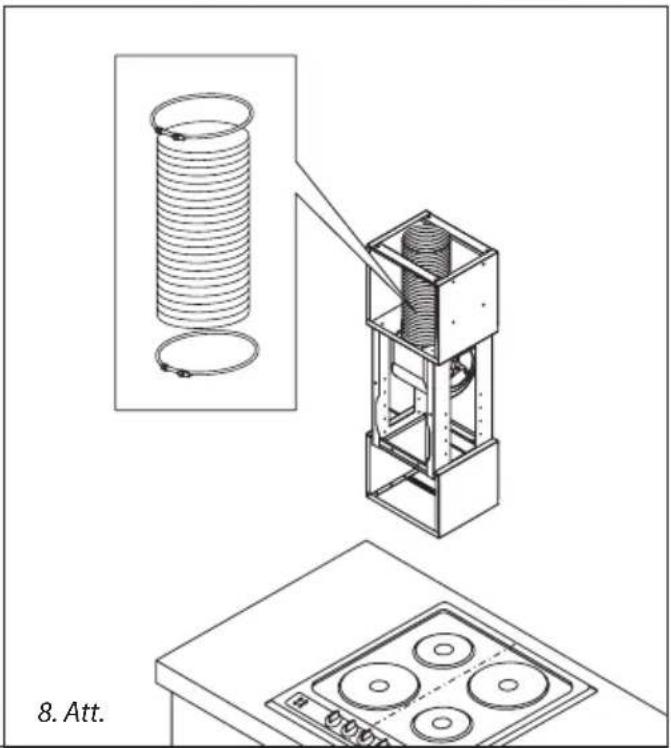

1. Pēc nosūcēja piestiprināšanas pievienojiet gaisa novadīšanas kanālam elastīgos cauruļvadus (8. att.). Ja nepieciešams, izmantojiet diametra pāreju (150/120 mm). Otru elastīgas caurules daļu ievietojat sagata-votajā atverē griestos.

Piezime: Elastīqie caurulvadi nav ieklauti ierīces komplektācijā.

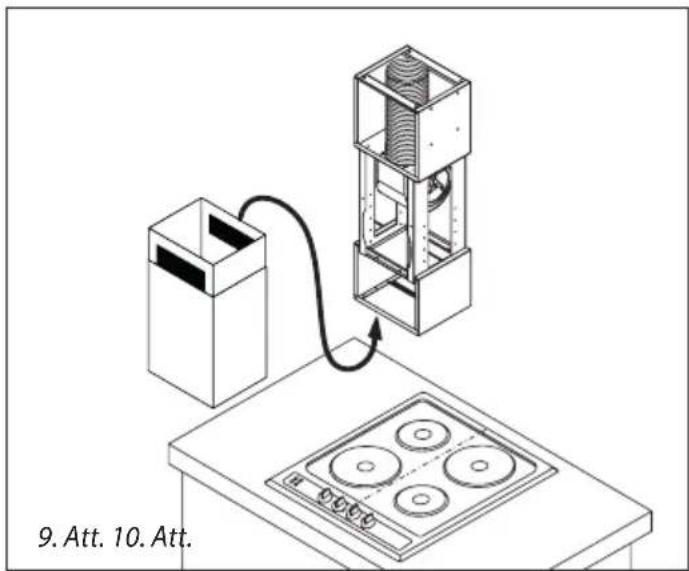

1. Piestiprinātajam tvaika nosūcēja griestu turētājam pievienojiet augšējo un apakšējo pārsegu (9. att.).

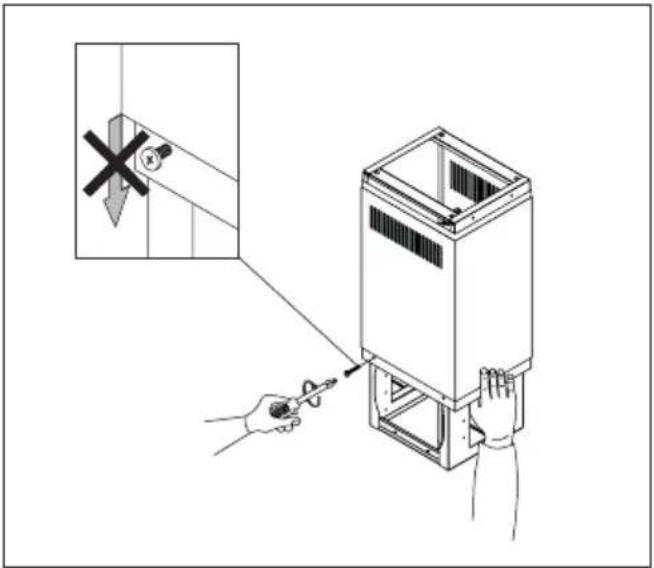

2. Augšējo pārsegu piestipriniet tvaika nosūcēja griestu turētājam, taču neieskrūvējiet skrūves pilnībā un atstājiet tās nedaudz brīvas, lai apakšējais pārsegs nekustētos lejup un apstātos pie nepievilktajām skrūvēm (10. att.).
3. Griestu turētājam piestipriniet nosūcēja korpusu (11. un 12. att.).
4. Pievienojiet sadales skapī visus vajadzīgos kontaktus.
5. Pievienojiet strāvas vadu elektriskās strāvas kontaktligzdā. leskrūvējiet skrūves augšējā pārsegā un nolai-diet apakšējo pārsegu lejup (13. att.).

lerīces demontāžas laikā jāievēro pareiza darbību secība.

1. Vispirms atvienojiet strāvas vadu no elektrotikla (izņemiet kontaktdakšu vai izslēdziet drošinātājus).

2. Pēc tam pretējā veidā tam, kā uzstāda ierīci, nonemiet atseviškas tvaika nosūcēja detalas.

Traucējuma apraksts lespējamais cēlonis Risinājums
Apgaismojums deg, bet motors nedarbojas	Motora lāpstiņas ir blokētas. Sazinieties ar servisa centru.
	Motors vai tā nozīmīgas daļas ir bojātas. Sazinieties ar servisa centru.
	Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.	Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.
	Elektrotīkla rozete nav darba kārtībā.	Pārbaudiet strāvas pieslēgumu, piemēram, pievienojot citu ierīci.
Apgaismojums nedeg, un motors nedarbojas	Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.	Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.
	Elektrotīkla rozete nav darba kārtībā.	Pārbaudiet strāvas pieslēgumu, piemēram, pievienujot citu ierīci.
No metāla tauku filtriem tek eļļas pilieni	Łoti netīri filtri.Ugunsgrēka risks!	Nekavējoties iztīriet vai nomainiet metāla tauku filtrus.
Darbojas ierīces vibrācija	Motora lāpstiņas ir bojātas. Sazinieties ar servisa centru.
	Motors nav pienācīgi piestiprināts.	Sazinieties ar servisa centru vai piestipriniet motoru.
	Tvaika nosūcējs nav pienācīgi piestiprināts.	Piestipriniet tvaika nosūcēju.
Nepietiekama izplūdes gaisa plūsma	Attālums starp tvaika nosūcēju un plīti ir pārāk liels.	Samaziniet attālumu starp tvaika nosūcēju un plīti.
	Stiprs caurvējš, pārāk daudz atvērtu durvju vai logu.	Aizveriet dažas durvis un logus.
Motors ir pārstājis darboties	Ir aktivizēts motora pārkaršanas drošinātājs.	Uzlabojiet telpas ventilāciju, atveriet logus vai durvis. pārbaudiet attālumu starp tvaika nosūcēju un plīti.Nepieciešamības gadījumā palieliniet attālumu starp tvaika nosūcēju un plīti.

Apgaismes kermena nomaina

Mainot apgaismes kermani, tas jāaizstāj ar tāda paša tipa apgaismes kermani ar identiskiem parametriem.

Lai nomainītu apgaismes kermani, rīkojieties šādi:

1. Atvienojiet ierīci no strāvas avota vai atslēdziet attiecīgo drošinātāju.
2. Izņemiet metāla filtrus (sk. nodalu „Filtru tīrīšana un maiņa“) un, izmantojot divas skrūves, noņemiet apakšējo pārsegu kopā ar gaismas kermani.
3. Atvienojiet LED apgaismojuma spailes.
4. Nomainiet apgaismes kerneni ar tāda paša tipa apgaismes kerneni.
5. Veiciet apakšējā pārsega uzstādīšanu pretēji tam, kā šo pārsegu nonēmāt.
6. Atvienojiet metāla filtrus un pievienojiet ierīci strāvas avotam vai ieslēdziet attiecīgo drošinātāju.

	Jauda Spriegums LED	Spuldzes attêls
LED Spuldze 2.1	W DC 12 V

TEHNISKÄ APKALPE

Plašāka mēroga apkopes un remontdarbi, kuriem ir nepieciešama iejaukšanās ierīces iekšpusē, jāveic kvalificētam speciālistam vai servisa centram.

VIDES AIZSARDZİBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.
• Ieriču kastes var nodot atkritumu škirošanas punktos.
• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

lerīces otrreizējā pārstrāde tās kalpošanas laika beigās

Šī ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otrreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šīs ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

concept

ACKNOWLEDGMENT
