INSTRUKCJA OBSŁUGI OPO5890 Concept

Dziękujemy za zakup produktu marki Concept i życzymy, żeby byli Państwo zadowoleni z naszego produktu przez cały okres jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, a potem zachować ją. Należy zadbać o to, aby także inne osoby, które będą obchodziły się z tym produktem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Parametry techniczne

Ważne przestrogi

Opis produktu

Opis panelu sterowania

Opis poszczególnych przycisków panelu sterowania

Instrukcja obsługi

Czyszczenie i konserwacja

Instalacja urządzenia

Rozwiązywanie problemów

Ochrona środowiska

PARAMETRY TECHNICZNE

Parametry techniczne
Napięcie 220–240 V ~ 50 Hz
Całkowity pobór mocy 283.4 W
Pobór mocy silnika 275 W
Wykonanie Wysepka
Montaż Sufitowy
Wysokość 475 mm
Szerokość 900 mm
Głębokość 450 mm
Średnica elastycznej rury wylotowej 150 mm
Ilość stopni mocy odsysania powietrza 4
Ilość odsysanego powietrza 765 m	^3/h
Ilość filtrów tłuszczowych 3
Wymagana ilość filtrów węglowych do recyrkulacji 3
Tryb	Wentylacja/recyrkulacja
Oświetlenie LED	4 x 2.1 W
Masa	24.4 kg
Poziom hałasu wentylacji/recyrkulacji	≤65 dB (A)

Producent zastrzega sobie prawo do zmian technicznych, błędów typograficznych oraz odmienności obrazów bez uprzedniego powiadomienia.

WAŻNE PRZESTROGI

Po dostarczeniu okapu kuchennego

• Natychmiast po otrzymaniu należy sprawdzić opakowanie i urządzenie, czy nie zostały podczas transportu uszkodzone.
• UWAGA! Niektóre rogi i krawędzie urządzenia, które po instalacji zostaną ukryte, mogą być ostre! Należy zachować ostrożność, aby uniknąć obrażeń!
• Nie wolno uruchamiać urządzenia, jeżeli jest ono uszkodzone. Jak najszybciej skontaktuj się z dostawcą.
• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
• Materiały opakowaniowe należy przechowywać poza zasięgiem dzieci lub zutylizować.

Podczas instalacji

• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.
• Używaj urządzenia tylko w gospodarstwach domowych i do odsysania par powstających podczas gotowania artykułów żywnościowych lub do recyrkulacji i pochłaniania zapachów powstających podczas gotowania żywności.

- Niniejsze urządzenie jest przeznaczone do użytku domowego i w miejscach, takich jak:

• Aneksy kuchenne w sklepach, biurach i innych miejscach pracy.
• Jako urządzenia używane w rolnictwie.
• Jako urządzenia używane przez gości w hotelach, motelach i innych miejscach.
• Jako urządzenia używane w przedsiębiorstwach świadczących nocleg ze śniadaniem.

- Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.

- Nie wolno dopuścić dzieci ani osób ubezwłasnowolnionych do obsługi urządzenia. Urządzenia należy używać poza ich zasięgiem.

- Dzieciom nie wolno bawić się z urządzeniem.

- Używając urządzenia w pobliżu dzieci, należy zachować szczególnie ostrożność.

- Nie wolno używać urządzenia jako zabawki.

• Niniejsze urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej oraz osoby o ograniczonej sprawności ruchowej, zmysłowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, jeżeli są one nadzorowane lub zapoznały się z instrukcją bezpiecznej obsługi urządzenia i rozumieją zagrożeniom.
• W razie pojawienia się usterki należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.
• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę i wyciągnąć ją.
• Nie wolno zanurzać przewodu zasilającego ani wtyczki w wodzie lub w innej cieczy.
• Należy regularnie sprawdzać urządzenie i przewód zasilający pod kątem uszkodzeń.
• Nie wolno włączać uszkodzonego urządzenia.
• Jeżeli urządzenie nie jest w użyciu, zadbaj o to, aby wszystkie jego elementy sterujące były w pozycji wyłączonej.
• W obszarze przed urządzeniem nie wolno obchodzić się z otwartym ogniem (np. flambirować)! Jeżeli zdejmiesz naczynie do gotowania z płytki gazowej, zmniejsz płomień na minimum lub wyłącz go!
• UWAGA! Niebezpieczeństwo pożaru! Zadbaj, aby średnica płytki na kuchence gazowej lub gazowej płycie do gotowania odpowiadała używanym naczyniom do gotowania. W przypadku używania naczyń o mniejszej średnicy, niż jest zalecone, płomień może zacząć palić się także po bokach naczynia i istnieje ryzyko stopienia uchwytów z tworzywa sztucznego.
• Podczas frytowania lub smażenia żywności należy mieć ją pod nadzorem. W przypadku przegrzania oleju istnieje niebezpieczeństwo pożaru!
• Uważaj, aby płomienie nie zbliżyły się zbyt blisko urządzenia.
• Należy przestrzegać interwałów wymiany i czyszczenia filtrów (co najmniej raz na 2-3 miesiące). W razie nieprzestrzegania tych wymagań istnieje wskutek układania tłuszczu w filtrach niebezpieczeństwo pożaru!
• Podczas odprowadzania powietrza należy przestrzegać wszystkich odpowiednich norm i obowiązujących przepisów.

• Średnica rury wentylacyjnej do odprowadzania powietrza musi być taka sama lub większa niż średnica elastycznej rury wylotowej okapu.

• Nie wolno odprowadzać odsysanego powietrza do komina przeznaczonego do odprowadzania spalin i dymów ani do szybu, który służy do wentylacji pomieszczeń, w których są zainstalowane paleniska.

• Ciśnienie w pomieszczeniu podczas jednoczesnej pracy urządzenia i palenisk nie może być większe niż 4 Pa (0,04 mbar).
• Nie wolno używać akcesoriów innych niż te, które zostały zalecone przez producenta.
• Nie wolno używać akcesoriów, które mają uszkodzone wykończenie powierzchni, są zużyte lub mają inne wady.
• Do czyszczenia nie wolno używać żracych środków czyszczących. Regularna konserwacja i czyszczenie przedłuża żywotność urządzenia.
• Czyszczenie ani konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat i pod nadzorem.

Ewentualne usterki

• Napraw urządzenia i ingerencje w niego może dokonywać tylko wykwalifikowany specialista.
• Urządzenie musi być podczas napraw i ingerencji odłączone od sieci elektrycznej. Wyłącz bezpiecznik lub odłącz wtyczkę od gniazdka elektrycznego.
• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę i wyciągnąć ja.
• Jeżeli przewód zasilający zostanie uszkodzony, należy skontaktować się z autoryzowanym serwisem.

Nieprzestrzeganie instrukcji producenta może doprowadzić do tego, że ewentualna naprawa nie zostanie uznana za naprawę gwarancyjną.

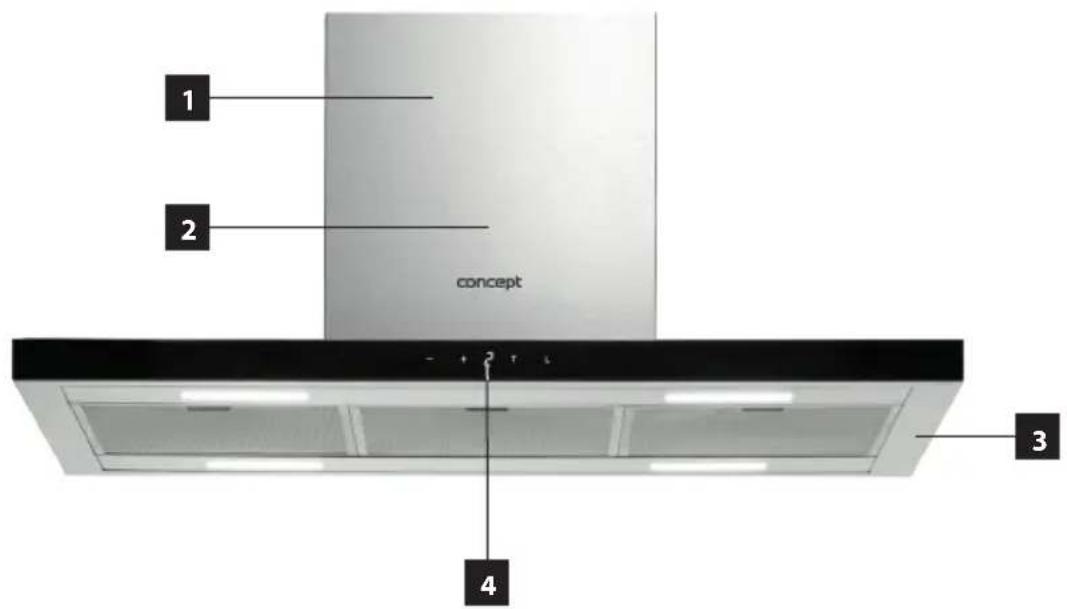

OPIS PRODUKTU

1 Górna pokrywa komina
2 Dolna pokrywa komina
3 Korpus urządzenia
4 Panel sterowania

1 Przycisk minus (-)
2 Przycisk plus (+)
3 Wyświetlacz
4 Przycisk do nastawiania opóźnionego wyłączania się
5 Przycisk włączania / wyłączania oświetlenia

• Gdy urządzenie jest włączone, po naciśnięciu przycisku (-) zmniejsza się moc pracy wentylatora odciągającego powietrze.
• Po naciśnięciu przycisku na wyświetlaczu pojawia się wartość liczbowa ilustrująca moc pracy wentylatora (1–4).
• Jeśli wartość mocy wynosi 1, a przycisk minus (-) zostanie naciśnięty, urządzenie wyłączy się
• Redukcja mocy odciągania powietrza jest możliwa tylko wtedy, gdy urządzenie jest włączone.

Przycisk plus (+)

• Jeśli urządzenie jest wyłączone, naciskając przycisk (+) włączysz urządzenie.
• Gdy urządzenie jest włączone, po naciśnięciu przycisku (+) zwiększa się moc pracy wentylatora odciągającego powietrze
• Po naciśnięciu przycisku na wyświetlaczu pojawia się wartość liczbowa ilustrująca moc pracy wentylatora (1-4)
• Zwiększanie mocy odciągania powietrza jest możliwe tylko wtedy, gdy urządzenie jest włączone.

Wyświetlacz

- Wyświetlacz pokazuje wartość liczbową, która ilustruje moc pracy wentylatora

Przycisk do nastawiania funkcji opóźnionego wyłączania się

- Naciśnięciem przycisku aktywujesz / deaktywujesz funkcję opóźnionego wyłączania się

Przycisk włączania / wyłączania oświetlenia

- Naciskając przycisk, włączasz lub wyłączasz oświetlenie urządzenia.

INSTRUKCJA OBSŁUGI

Przed pierwszym użyciem

Przed rozpoczęciem używania urządzenia należy go, ze względów higienicznych, przetrzeć wilgotną szmatką (także wewnątrz).

Tryb wentylacji

Powietrze zostaje odsysane za pomocą elastycznej rury wylotowej do szybu wentylacyjnego precz z pomieszczenia. Jeżeli w urządzeniu jest zainstalowany filtr węglowy, wyjmij go (patrz rozdział Czyszczenie i konserwacja).

1. Naciskając przycisk (2) włączasz urządzenie.
2. Za pomocą przycisków (1) i (2) wybierz wymaganą wartość poziomu mocy odsysania powietrza.
3. Wyświetlacz pokazuje (3) wartość poziomu mocy (1-4).
4. Aby wyłączyć urządzenie, należy nacisnąć przycisk (1), dopóki na wyświetlaczu z prawej u dołu nie ukaże się kropka lub ,0' (jeśli oświetlenie jest włączone).

Pamiętaj:

Urządzenie jest wyposażone w tak zwaną funkcje, 'boost'. Tzn. jeżeli na wentylatorze ustawiona jest najwyższa wartość odciągania powietrza (4) i nie nastąpi redukcja mocy w ciągu 5 minut, automatycznie zmniejszana jest moc odciągania powietrza do poziomu nr. 3. Czas ten jest nastawiony na stałe i nie można go zmienić.

Tryb recyrkulacji

Jeżeli nie masz możliwości odprowadzania odsysanego powietrza precz z pomieszczenia, można użyć trybu recyrkulacji. W takim przypadku powietrze jest odsysane przez metalowe filtry tłuszczowe i przez filtr węglowy. Węgiel aktywny w tym filtrze pochłania nieprzyjemne zapachy. Powietrze pozbawione nieprzyjemnych zapachów przepływa z powrotem do pomieszczenia przez otwory znajdujące się w górnej pokrywie komina. W razie korzystania z trybu recyrkulacji należy dokupić i zamontować odpowiedni filtr węglowy (patrz rozdział Czyszczenie i konserwacja).

1. Naciskając przycisk (2) włączasz urządzenie.
2. Za pomocą przycisków (1) i (2) wybierz wymaganą wartość poziomu mocy odsysania powietrza.
3. Wyświetlacz pokazuje (3) wartość poziomu mocy (1-4).
4. Aby wyłączyć urządzenie, należy nacisnąć przycisk (1), dopóki na wyświetlaczu z prawej u dołu nie ukaże się kropka lub ,0' (jeśli oświetlenie jest włączone).

Pamiętaj:

W razie korzystania z trybu recyrkulacji (zamontowania filtra węglowego) może wystąpić spadek mocy odsysania powietrza.

Funkcja opóźnionego wyłączania się

1. Aby włączyć urządzenie należy nacisnąć (+) i wybrać pożądany poziom mocy powietrza odciąganego.
2. Naciśnięciem przycisku (T) zostanie aktywowana funkcja opóźnionego wyłączania. Po naciśnięciu przycisku na wyświetlaczu będzie migać „0”.
3. Aby ustawić pożądany czas opóźnienia wyłączenia należy nacisnąć (-) lub (+). Funkcję tą można ustawić min. na 10min a max. na 90 minut. Opóźniony czas wyłączenia wyświetlany jest w minutach, 1 = 10 minut, 2 = 20 minut itd. Przyciskiem (T) potwierdzisz ustawiony czas opóźnienia. Na wyświetlaczu pojawi się wartość mocy wentylacji odciąganego powietrza i zacznie migać kropka na prawo u dołu obok wybranego poziomu mocy odciągania powietrza.
4. Po upływie ustawionego czasu opóźnienia urządzenie wyłączy się. Jeśli oświetlenie jest włączone, pozostaje włączone również po upływie ustawionego czasu opóźnienia.

Pamiętaj:

• Jeśli nie potwierdzisz ustawionego czasu opóźnienia po włączeniu funkcji opóźnionego wyłączenia w ciągu 10 sekund, ustawienie zostanie skasowane, a funkcja opóźnionego wyłączenia zostanie wyłączona.
• Po naciśnięciu przycisku (T) podczas odliczania opóźnionego wyłączenia lub naciśnięciu przycisku (-) przed upływem opóźnionego czasu wyłączenia, funkcja opóźnionego wyłączenia zostanie wyłączona.

CZYSZCZENIE I KONSERWACJA

• Przed przystąpieniem do konserwacji lub czyszczenia należy odłączyć przewód zasilający od gniazdka elektrycznego, lub wyłączyć bezpiecznik gniazdka elektrycznego urządzenia.
• Zewnętrzną powierzchnię urządzenia należy czyścić wilgotną szmatką, miękką szczotką lub miękką gąbką, a następnie wytrzeć do sucha.
• Do czyszczenia urządzenia nie wolno używać szorstkich ściernych środków czyszczących ani ostrych metalowych skrobaczek, ponieważ może to doprowadzić do zarysowania powierzchni.
• Urządzenia nie wolno czyścić para.
• Nie wolno nigdy zostawiać substancji agresywnych ani kwaśnych (sok z cytryny, ocet) na powierzchniach urządzenia, które są lakierowane lub ze stali nierdzewnej.

Czyszczenie i wymiana filtrów

Metalowe filtry tłuszczowe

Metalowe filtry tłuszczowe należy podczas normalnego użytkowania urządzenia sprawdzać, ewentualnie czyścić każdy miesiąc. W razie częstszego smażenia lub frytowania należy skrócić ten interwał. Nie wolno korzystać z urządzenia bez prawidłowo zamontowanych metalowych filtrów tłuszczowych!

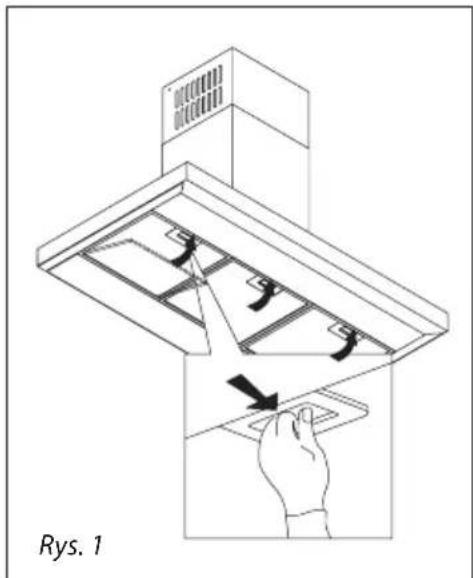

1. Wyjmij filtry metalowe zgodnie z Rys. 1.

2. Zalecamy pozostawienie metalowych filtrów do odmoknięcia w ciepłej wodzie z dodatkiem detergentu, a następne oczyszczenie ich delikatną szczoteczką, spłukanie czystą wodą i pozostawienie do oschnięcia. Filtry można myć także w zmywarce, w programie poniżej 60°C. W takim przypadku należy unikać używania agresywnych środków myjących, które mogą spowodować szczernienie aluminiowych filtrów w wyniku reakcji chemicznej.

3. Oschnięte filtry załóż z powrotem.

Filtr węglowy (sprzedawany oddzielnie)

Filtr ten jest stosowany tylko w trybie recyrkulacji.

Filtr zawiera aktywny węgiel, który pochłania odsysane zapachy. Po pewnym czasie węgiel aktywny zostanie nasycony i zdolność pochłaniania się zmniejszy. Filtr ten nie można myć ani w inny sposób czyścić.

Podczas normalnego użytkowania urządzenia należy wymieniać filtr węglowy co 2-3 miesiące. W razie częstszego smażenia lub frytowania należy skrócić ten interwał.

1. Wyjmij filtry metalowe zgodnie z Rys. 1.
2. Należy umieścić filtry węglowe w metalowych filtrach przeciwtłuszczowych (patrz rysunek 2), po czym włożyć filtry z powrotem.
3. Podczas wymiany filtra węglowego należy postępować odwrotnie.

INSTALACJA URZĄDZENIA

UWAGA!

Istnieje niebezpieczeństwo porażenia prądem elektrycznym! Przed instalacją urządzenia należy odłączyć przewód zasilający od gniazdka elektrycznego. Nieprzestrzeganie powyższego może doprowadzić do śmierci lub porażenia prądem elektrycznym.

• Uszkodzenia spowodowane nieprawidłową instalacją nie są objęte gwarancją.
• Odpowiedzialność za instalację urządzenia ponosi kupujący, a nie producent.
• Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom, zwierzętom ani za uszkodzenie rzeczy wynikające z nieprawidłowej instalacji.
• Wszystkie pokrywy ochronne muszą znajdować się w swoim miejscu tak, aby nie można było usunąć ich bez specjalnych narzędzi.

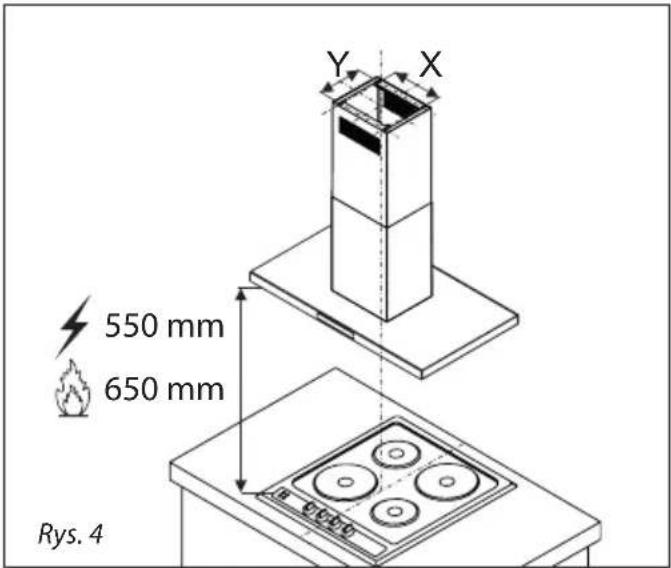

• Urządzenie należy zainstalować co najmniej 550 mm nad kuchenkami elektrycznymi lub elektrycznymi płytami grzewczymi, a co najmniej 650 mm nad kuchenkami gazowymi lub gazowymi płytami grzewczymi.
• Nie wolno odprowadzać odsysanego powietrza do komina przeznaczonego do odprowadzania spalin i dymów ani do szybu, który służy do wentylacji pomieszczeń, w których są zainstalowane paleniska.
• Zgięcie rury wentylacyjnej powinno być ≥120 °C.
• Pomieszczenie należy podczas gotowania dobrze wentylować.

Podłączenie do sieci elektrycznej

• Upewnij się, że podłączane napięcie i zabezpieczenie prądowe zgadzają się z wartościami podanymi na tabliczce znamionowej urządzenia.
• Należy używać tylko gniazdek elektrycznych z uziemieniem.
• Nie wolno używać rozdzielaczy, złączy ani przedłużaczy.
• Wtyczka przewodu zasilającego musi być łatwo dostępna nawet po instalacji.
• Zmian podłączenia może dokonywać tylko wykwalifikowany specjalista.
• Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest podłączony do przewodu ochronnego sieci elektroenergetycznej rozdzielczej.
• Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy nie-prawidłowego wykonania połączenia ochronnego.

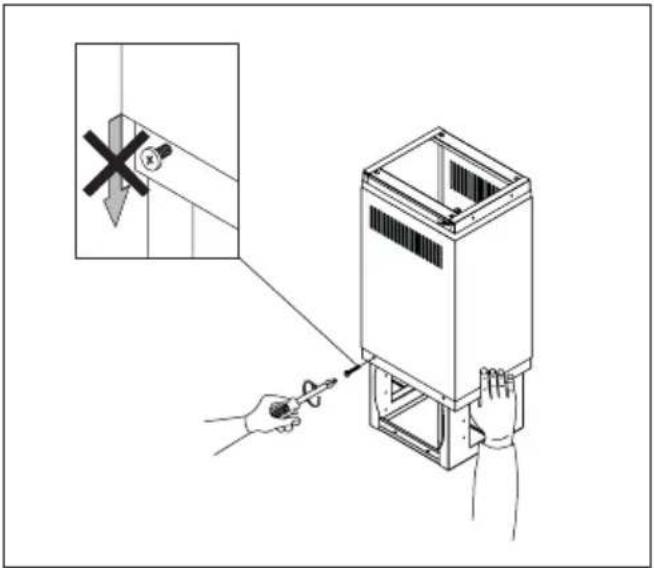

W trakcie instalacji urządzenia należy wykonać następujące kroki:

1. Przed pierwszym użyciem usunąć z urządzenia wszystkie opakowania i materiały marketingowe.

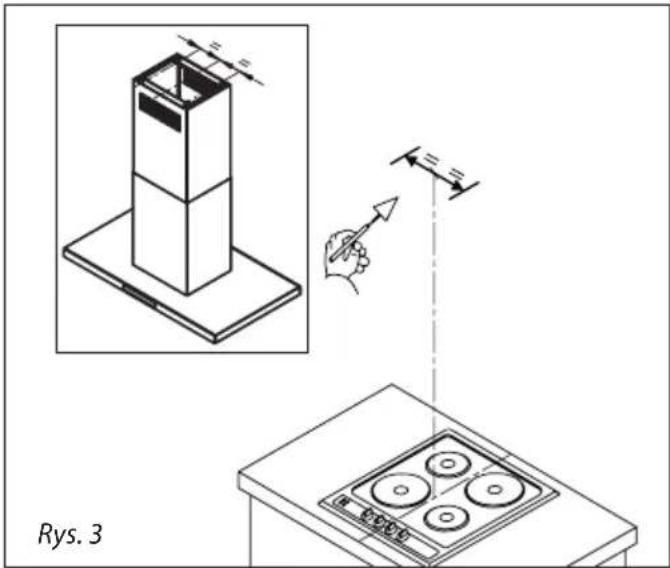

2. Zaznaczyć pozycję środka płyty kuchennej na suficie nad płytą grzejną (rys. 3). Przed instalacją upewnić się, że okap będzie zawieszony na minimalnej wymaganej wysokości (550 mm od elektrycznej płyty grzewczej i 650 mm od płyty gazowej), (rys. 4).

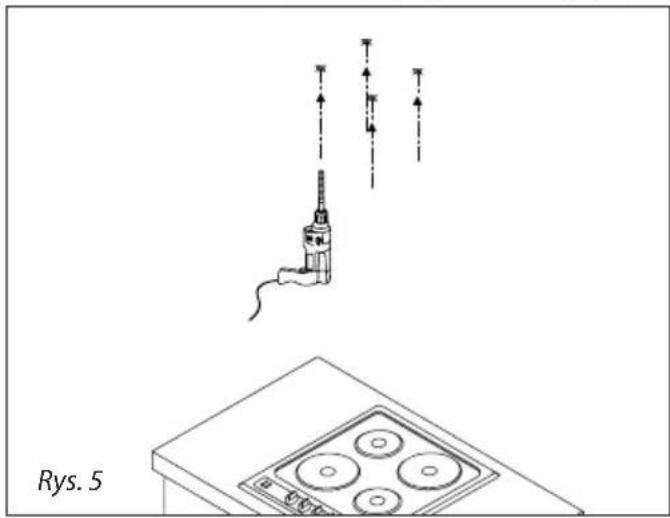

3. Zaznaczyć i wywiercić otwory na zamontowanie uchwytu sufitowego okapu (rys. 4 a rys. 5).

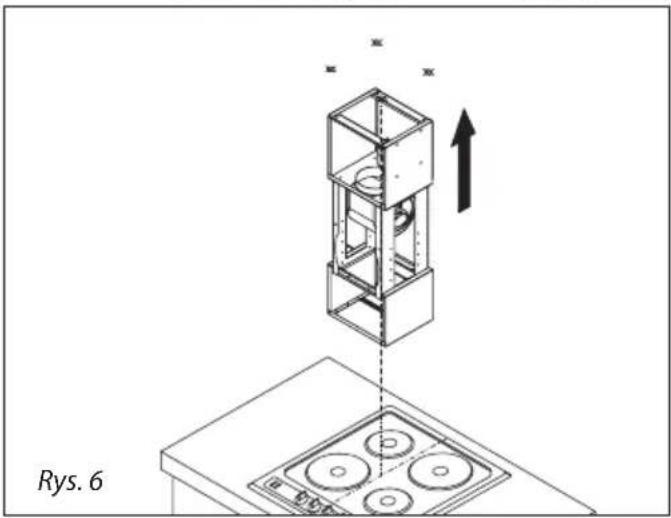

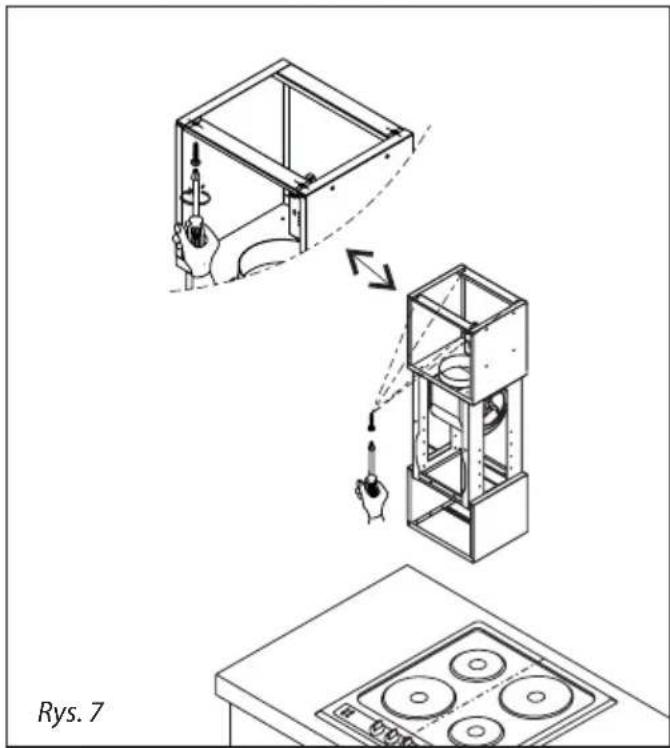

4. Za pomocą kołków i śrub przymocować uchwyt sufitowy do otworów wywierconych w suficie (rys. 6 a rys. 7).

Pamiętaj: Opakowanie nie zawiera kołków ani śrub.

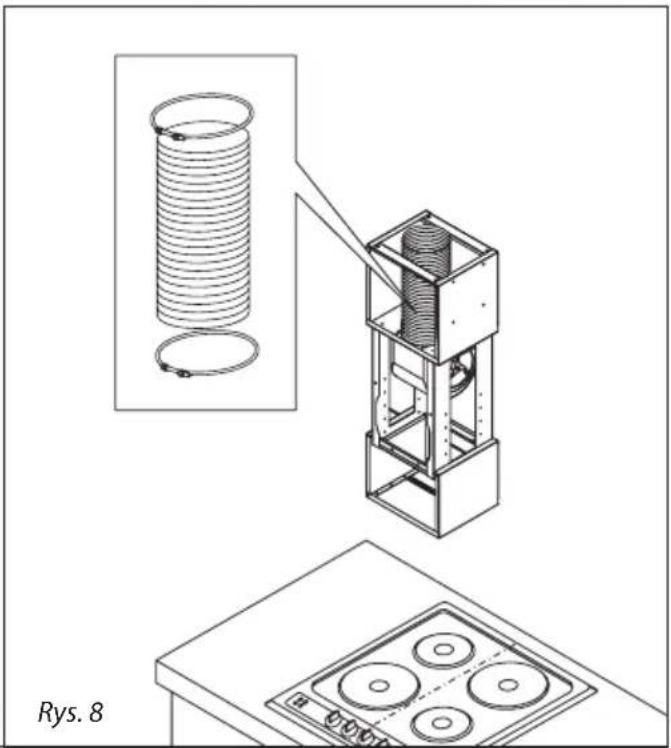

1. Po zamontowaniu okapu, należy umieścić elastyczną rurkę wylotową (rys. 8) na otworze wylotowym. W razie potrzeby należy użyć redukcji o średnicy (150/120 mm). Następnie włożyć drugą część elastycznej rury do przygotowanego otworu w suficie.

Pamiętaj: Opakowanie nie zawiera elastycznego orurowania.

1. Przymocować górną i dolną pokrywę komina na zamontowanym uchwycie okapu (rys. 9).

2. Przymocować górną pokrywę komina do uchwytu sufitowego okapu, ale nie dokręcać całkowicie śrub, pozostawić je lekko niedokręcone, tak aby dolna pokrywa komina nie zsunęła się, ale zatrzymała na niedokręconych śrubach (rys. 10).

3. Przymocować korpus okapu do uchwytu sufitowego (rys. 11 i 12).

4. Podłączyć wszystkie niezbędne złącza w puszce rozdzielczej.

5. Przykręcić śruby na górnej pokrywie komina i opuścić na dół dolną pokrywę komina (rys. 13).

W razie demontażu urządzenia ważne jest, aby przestrzegać właściwej kolejności kroków:

1. Najpierw odłącz przewód zasilający od sieci elektrycznej (wyciągnij wtyczkę lub wyłącz bezpiecznik).

2. Następnie w sposób odwrotny, niż w jaki wykonano montaż urządzenia, zdemontuj poszczególne części okapu kuchennego.

ROZWIĄZYWANIE PROBLEMÓW

Opis usterki Możliwa przyczyna Rozwiązanie
Światła świecą, ale silnik nie pracuje	Łopatki silnika są zablokowane. Skontaktuj się z serwisem.
	Silnik lub jego ważne elementy są uszkodzone.	Skontaktuj się z serwisem.
	Nieprawidłowo lub za mało wsunięta wtyczka do gniazdka napięcia elektrycznego.	Sprawdź podłączenie wtyczki.
	Gniazdko nie jest zasilane.	Sprawdź zasilanie gniazdka, np. podłączając inne urządzenie.
Światła nie świecą i silnik nie pracuje	Nieprawidłowo lub za mało wsunięta wtyczka do gniazdka napięcia elektrycznego.	Sprawdź podłączenie wtyczki.
	Gniazdko nie jest zasilane.	Sprawdź zasilanie gniazdka, np. podłączając inne urządzenie.
Z metalowych filtrów tłuszczowych kapię tłuszcz	Bardzo zanieczyszczone filtry.Niebezpieczeństwo pożaru!	Natychmiast wyczyść lub wymień metalowe filtry tłuszczu.
Wibracje włączonego urządzenia.	Łopatki silnika są uszkodzone. Skontaktuj się z serwisem.
	Silnik nie jest przymocowany.	Skontaktuj się z serwisem lub przymocuj silnik.
	Okap kuchenny nie jest prawidłowo przymocowany.	Przymocuj okap kuchenny.
Niewystarczające odsysanie powietrza.	Odległość między wyciągiem i płytą grzewczą jest zbyt duża.	Zmniejsz odległość między wyciągiem i płytą grzewczą.
	Duży przeciąg, zbyt wiele otwartych drzwi lub okien.	Zamknij niektóre drzwi albo okna.
Silnik przestał pracować	Bezpiecznik termiczny przeciwko przegrzaniu silnika został uaktywniony.	Popraw wentylację pomieszczenia, otwórz drzwi lub okna, ewentualnie sprawdź odległość między wyciągiem i płytą. W razie potrzeby zwiększ odległość między wyciągiem i płytą grzewczą.

Wymiana oświetlenia

Wymieniając oświetlenie, należy zastąpić je oświetleniem tego samego typu, o tych samych parametrach.

Aby wymienić oświetlenie, wykonaj następujące czynności:

1. Odłącz urządzenie od zasilania lub wyłącz odpowiedni bezpiecznik.
2. Wyjmij metalowe filtry (patrz rozdział Czyszczenie i konserwacja filtrów) i odkręcając dwa śruby, zdemon-tuj dolną pokrywę z oświetleniem.
3. Odłącz zacisk światła LED.
4. Wymień oświetlenie na ten sam rodzaj oświetlenia.
5. Montaż dolnej pokrywy z oświetleniem wykonaj w odwrotnej kolejności niż w której wykonałeś jej demontaż.
6. Założ metalowe filtry i podłącz urządzenie do zasilania lub włącz odpowiedni bezpiecznik.

	Pobór Napięcie Obraz LED żarówki
LED Żarówka 2.1	W DC 12 V

SERWIS

Bardziej kompleksowe konserwacje lub naprawy wymagające ingerencję w wewnętrzne elementy produktu powinien wykonywać wykwalifikowany serwis.

OCHRONA ŚRODOWISKA

• Należy preferować recykling materiałów opakowaniowych i starych urządzeń.
• Pudełko urządzenia można usuwać jako odpad sortowany.
• Plastikowe worki z polietylenu (PE) należy oddać w miejscu gromadzenia materiału do recyklingu.

Recykling urządzenia pod koniec jego okresu żywotności:

Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że produktu tego nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiórki do recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji niniejszego produktu zapobiega negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wyniknąć z niewłaściwej utylizacji tego produktu. Utylizację należy wykonać zgodnie z przepisami dotyczącymi utylizacji odpadów. W celu uzyskania szczegółowych informacji na temat recyklingu niniejszego produktu skontaktuj się z lokalnym biurem, służbą usuwania odpadów z gospodarstw domowych lub sklepem, w którym zakupiono produkt.

concept

PATEICĪBA

Nazwa Ulica Kod Miasto Telefon E-mail

Concept	Ostrowskiego	53-238	Wrocław [phone]	[e-mail]
Polska sp. z o.o.	30

concept

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň

Tel. [phone]

www.my-concept.cz

ELKO Valenta – Slovakia, s.r.o.

Hurbanova 1563/23, 911 01 Trenčín

Tel.: [phone]

www.my-concept.sk

Ostrowskiego 30, 53-238 Wrocław

Tel.: [phone]

www.my-concept.pl

Verners VT Ltd.

Piedrujas iela 5a, Riga, Latvia

Tel.[phone]

e-pasts: [e-mail], www.verners.lv
