SportCam X3 - Sportovní kamera Evolveo - Bezplatný návod k obsluze

Typ produktu	Akční kamera
Značka	Evolveo
Model	SportCam X3
Rozměry (přibližně)	61 x 42 x 28 mm
Hmotnost (přibližně)	80 g (včetně baterie)
Napájení	Vestavěná dobíjecí Li-ion baterie (3,7 V, 1000 mAh)
Nabíjení	USB-C, 5 V / 1 A
Rozlišení videa	4K @ 30 snímků/s, 2,7K @ 60 snímků/s, 1080p @ 120 snímků/s
Rozlišení fotografií	12 MP
Zorné pole	170° širokoúhlý
Voděodolný (s pouzdrem)	Až 30 m
Konektivita	Wi-Fi 802.11 b/g/n, Bluetooth 4.0
Úložiště	microSD karta až 128 GB (třída 10 nebo UHS-I)
Stabilizace obrazu	Elektronická stabilizace obrazu (EIS)
Hlavní funkce	Časosběr, zpomalený pohyb, smyčkové nahrávání, sériový režim
Displej	2,0palcový IPS LCD dotykový displej
Dálkové ovládání	prostřednictvím aplikace pro chytré telefony (iOS/Android)
Údržba a čištění	Otřete čočku jemným mikrovláknovým hadříkem; udržujte porty suché a čisté
Bezpečnostní opatření	Nerozebírejte; vyhýbejte se extrémním teplotám; používejte pouze originální příslušenství
Náhradní díly a opravitelnost	K dispozici náhradní baterie, nabíječky, držáky a vodotěsná pouzdra; opravy pouze v autorizovaném servisu
Obecné informace	Akční kamera Evolveo SportCam X3 pro venkovní a sportovní nahrávání

Často kladené otázky - SportCam X3 Evolveo

Jak zapnout SportCam X3?

Stiskněte a podržte tlačítko napájení na boku po dobu asi 3 sekund, dokud se nerozsvítí displej.

Je SportCam X3 voděodolná bez pouzdra?

Ne, samotná kamera není voděodolná. Při použití ve vodě vždy používejte přiložené vodotěsné pouzdro; pouzdro je dimenzováno na 30 metrů.

Jak připojím kameru k telefonu?

Stáhněte si aplikaci Evolveo Action Cam z App Store nebo Google Play. Zapněte Wi-Fi na kameře (Nastavení > Wi-Fi), připojte telefon k Wi-Fi síti kamery a poté otevřete aplikaci.

Jakou microSD kartu mám použít?

Použijte microSD kartu třídy 10 nebo UHS-I s kapacitou až 128 GB. Kartu před prvním použitím naformátujte v kameře.

Jak dlouho vydrží baterie?

Výdrž baterie je přibližně 90 minut při nahrávání 4K videa. To se může lišit v závislosti na nastavení a použití.

Mohu kameru používat při nabíjení?

Ano, můžete nahrávat nebo fotografovat při připojení ke zdroji napájení, ale může to způsobit zahřívání kamery.

Jak aktualizuji firmware?

Zkontrolujte webové stránky Evolveo ohledně aktualizací firmwaru. Stáhněte aktualizační soubor, zkopírujte jej do kořenového adresáře microSD karty, vložte ji do kamery a zapněte ji. Aktualizace by se měla spustit automaticky.

Jaké je maximální rozlišení videa?

SportCam X3 podporuje 4K při 30 snímcích za sekundu. Můžete také vybrat nižší rozlišení pro pomalejší pohyb nebo delší dobu nahrávání.

Jak resetuji kameru?

Pokud kamera zamrzne, stiskněte a podržte tlačítko napájení po dobu 10 sekund pro vynucený restart. Můžete také vyjmout baterii, pokud je přístupná.

Má kamera stabilizaci obrazu?

Ano, kamera je vybavena elektronickou stabilizací obrazu (EIS), která pomáhá snižovat chvění ve videích. Aktivujte ji v nabídce nastavení.

NÁVOD K OBSLUZE SportCam X3 Evolveo

CZ Uživatelský manuál (2 - 7)

CZ Uživatelský manuál

Děkujeme, že jste si zakoupili videokameru.

• Před použitím výrobku si přečtěte tento návod k obsluze, abyste výrobek správně použivali.
• Tento návod k obsluze uchovejte na bezpečném místě
• Záruka se nevztahuje na poškození, ke kterým může dojit během sportovních aktivit
• Odpovědnosti uživatele je kameru bezpečně připevnit k jakémukoli sportovnímu vybaveni
• Záruka se nevztahuje na škody, které mohou nastat během sportovních aktivit. Uživatelé nesou odpovědnost za bezpečné zajištění kamery na jakékoliv sportovní vybavení

Obsah manuálu:

1. Obsah balení
2. Představení kamery
3. Prvotní nastavení
4. Nabíjení baterie
5. Nastavení data & času
6. Ukládání na MicroSD/MicroSDHC kartu
7. Záznam video
8. Fotografování
9. Přehrávání v počítači Windows
10. Přehrávání v počítači MAC
11. Instalace ovladače webkamery
12. Přehled stavů LED kontrolek
13. Výměna baterie
14. Technické specifikace
15. Záruka

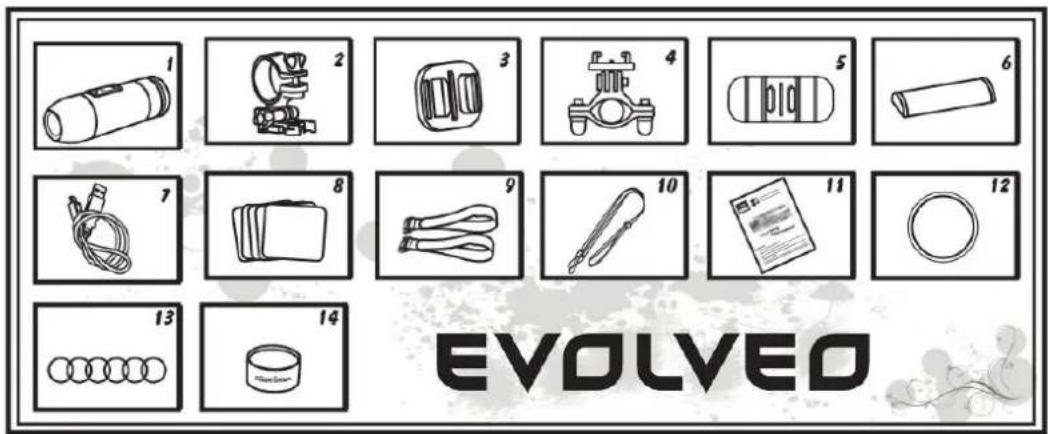

1.Obsah balení:

1. Videokamera se zvukovou krytkou (voděodolná) 8. Lepící štítky
2. Držák videokamery 9. Magic tape 2 Ks.
3. Univerzální držák 10. Bezpečnostní poutko
4. Držák na kulatou tyč 11.Návod k obsluze
5. Obloukový držák 12.Voděodolná krytka
6. Baterie 13. Pryžové kroužky 6x
7. USB Kabel 14.Silikonová vazelína

POUŽÍVÁNÍ VIDEOKAMERY

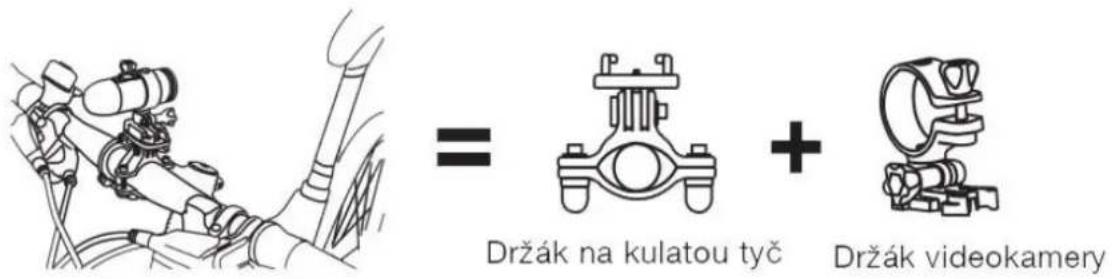

1. Videokamera na řídítkách

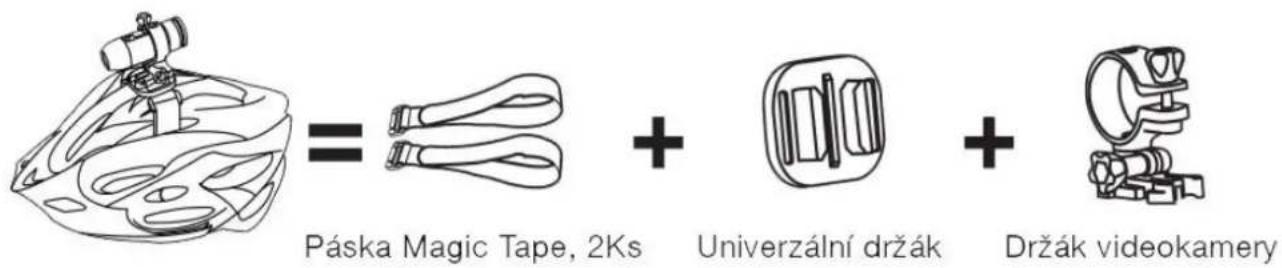

2. Videokamera na helmě s větracími otvory

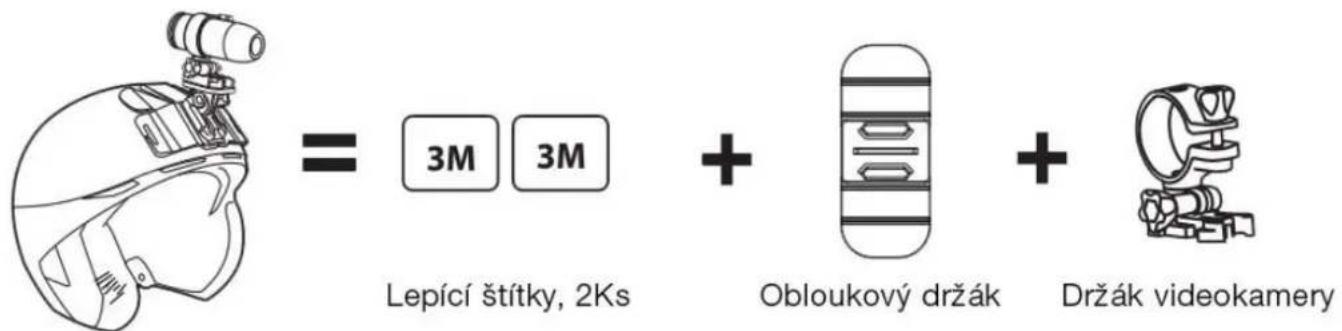

3. Videokamera na helmě bez větracích otvorů

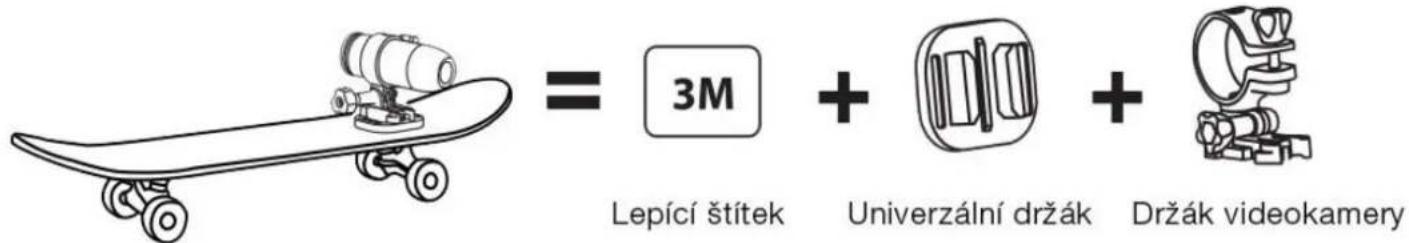

4. Videokamera na rovné ploše

2. Představení kamery:

(1) LED

(2) On/Off/Nahrávání

(3) Zadní krytka

(4) Přepínač režimů

(5) USB

(6) Slot pamět'ové karty

(7) Baterie

(8) Mikrofon

(9) Přepínač režimů1080p/720p

(10) Stabilizátor/Firmware

3. Prvotní nastavení:

1. Před vkládáním nebo vyjímáním paměťové karty se ujistěte, že je kamera vypnutá.

2. Odšroubujte zadní kryt umístěný na konci kamery (3).

3. Vložte do slotu paměťovou kartu typu MicroSD/MicroSDHC (s kapacitou maximálně 32GB, doporučena je rychlost CLASS 6 a rychlejší). Při vkládání mějte paměťovou kartu otočenou štítkem směrem dolů. MicroSD/MicroSDHC karta je ve správné pozici v kameře jakmile uslyšíte kliknutí. Při zasouvání karty je doporučeno použít nehet prstu. Nakonec nasad'te a pevně utáhněte zadní krytku kamery.

4. Pokud v prístroji nemáte vloženou pamět'ovou kartu, bliká červeně a zeleně kontrolní dioda na horní straně kamery.

5. MicroSD/MicroSDHC karta musí být prázdná (nesmí obsahovat soubory z jiných zdrojů). Pokud jste paměťovou kartu přendali do kamery z jiného přístroje, musíte ji nejprve v počítači naformátovat (doporučen je souborový systém FAT32). Novou kartu můžete použít ihned po vybalení.

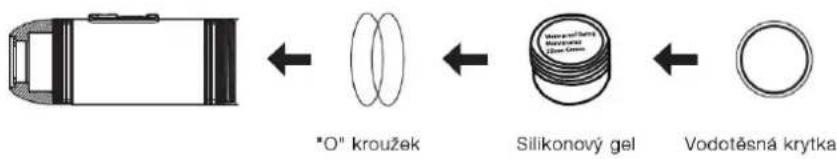

Používání kamery při vodních sportech

Je nezbytné občas nanést na gumový těsnící kroužek silikonovou pastu (je součástí balení), obzvláště před tím než použijete kameru při potápění. Ujistěte se, že zadní krytka ③ je pevně utažena. Na případný průnik vody do kamery z důvodů nedodržení těchto upozornění se nevztahuje záruka.

je standardně z výroby namontovaná na kameře. Druhá pouze vlhkotěsná, ale s dobrým prénosem zvuku (sound cap).

Při používání kamery při sportech jako je plavání, kanoistika a podobně je nutné použít vodotěsnou zadní krytku. Při ostatních sportech, kde nedochází k prímému kontaktu s vodou, je možné použít jen vlhkotěsnou zadní krytku pro lepší nahrávání zvuku.

Kamera je při použití vodotěsné zadní krytky vodotěsná až do hloubky 10 m. Je však nutné, aby byla vodotěsná krytka řádně našroubovaná a dotažená. V těsnění nesmí být žádné nečistoty a musí být na něm nanesený silikonový gel.

4. Nabíjení baterie:

Odšroubujte zadní kryt kamery (3) a zapojte do zdířky USB kabel z nabíjecího adaptéru nebo počítače. Rozsvítí se zelená kontrolka a začne dobíjení baterie. Po ukončení nabíjení baterie kontrolka zhasne. Před prvním použitím nabíjejte baterii alespoň 10 hodin. Na plně nabitou baterii můžete nahrávat přibližně 60\~70 minut.

Zapnutí/vypnutí kamery

Zapnutí kamery	Stiskněte a 3 sekundy přidržte stisknuté tlačítko Napájení/Snímání. Jako indikátor zapnutí kamery se rozsvítí modrá LED dioda. Kamera jednou zavibruje a je nastavena do pohotovostního režimu.
Vypnutí kamery	Dlouhým stiskem stejného tlačítka další 3 sekundy kameru vypnete. Kamera dvakrát zavibruje, což slouží jako potvrzení vypnutí.

5. Nastavení data & času:

Z www.evolveo.eu si do počítače stáhněte soubor time.txt. Následně jej otevřete a proved'te tyto kroky nastavení data & času:

YYYY.MM.DD hh:mm:ss

$$ \begin{array}{l} Y = r o k \ h = h o d i n y \ M = m \check {e} s i c \ m = \text { minuty } \ D = d e n \ s = \text { sekundy } \ \end{array} $$

Následně změny v souboru uložte, zavřete jej a nakopírujte zpět na paměťovou kartu. Nyní můžete natočit zkušební video nebo udělat několik fotek pro otestování, že nastavení funguje správně.

6. Ukládání na MicroSD/MicroSDHC kartu

Před natáčením nebo fotografováním nezapomeňte do kamery vložit paměťovou kartu typu MicroSD/MicroSDHC.

Přehled ukládacích kapacit
Režim	Digitální fotografie				Nahrávání HD video
	4GB	8GB	16GB	32GB	4GB	8GB	16GB	32GB
720p	450	850	1700	3500	55 min	115 min	230 min	450 min
1080p					45 min	90 min	180 min	350 min

7.Záznam video:

Pro ověření, zda se kamera nachází v režimu natáčení videa, odšroubujte zadní krytku (3) a zkontrolujte, že je přepínač režimů (4) vpravo v poloze video a krytku našroubujte zpět. Po zapnutí kamery se rozsvítí modrá LED dioda a kamera přejde do pohotovostního režimu. Následně krátce stiskněte tlačítko Napájení/Snímání, čímž zahájíte natáčení videa. Během natáčení bude na kameře blikat červená LED dioda. Pro ukončení nahrávání stiskněte tlačítko ještě jednou.

8.Fotografování:

Pro ověření, zda se kamera nachází v režimu fotografování, odšroubujte zadní krytku (3) a zkontrolujte, že je přepínač režimů (4) vlevo v poloze foto a krytku našroubujte zpět. Po zapnutí kamery se rozsvítí modrá LED dioda a kamera přejde do pohotovostního režimu. Následně krátce stiskněte tlačitko Napájení/Snímání, čímž zahájíte fotografování. Během focení bude na kameře blikat červená LED dioda. Pro ukončení fotografování stiskněte tlačitko ještě jednou. Kamera v tomto režimu snímá sekvenčně každé 3 sekundy, dokud není fotografování vypnuto, vybije se baterie nebo se zaplní paměťová karta.

9. Přehrávání v počítači Windows:

Vypněte kameru. Odšroubujte zadní krytku (3), přepněte přepínač režimů (4) do polohy vpravo na video režim a propojte kameru s počítačem pomocí USB kabelu (5) a opět ji zapněte. Automaticky se nainstaluje ovladač a kamera se v systému Windows zobrazí jako nový prénosný disk. Popřípadě můžete MicroSD/MicroSDHC kartu z kamery vyjmout a zobrazit její obsah v počítači pomocí čtečky paměťových karet.

Při komunikaci s počítačem musí být kamera zapnutá, jinak nebudou data přístupná. Nevyndávejte z kamery baterii. Pokud baterii během přehrávání vyjmete, může dojít k poškození uložených dat!

10. Přehrávání v počítači MAC:

Připojte vypnutou kameru k počítači s MAC OS pomoví USB kabelu a kameru zapněte. MAC OS jì rozpozná a nainstaluje pro ni automaticky ovladač. Kamera se pak objeví v systému jako externí disk.

DÜLEŽITÉ UPOZORNĚNÍ PRO UŽIVATELE MAC OS

Při mazání dat z MicroSD/MicroSDHC karet musíte před vyjmutím karty nebo odpojením kamery vysypat v počítači koš. Pokud tak neučiníte, nedojde k úplnému vymazání fotografií a videa z paměťových karet.

11.Instalace ovladače webkamery:

Není nutné instalovat ovladače pro zobrazení videa nebo obrázků. Ovladače je však nutné instalovat při použití kamery jako webkamery. Tato funkce je k dispozici pouze pro systém Windows. Ovladač naleznete na www.evolveo.eu

12.Přehled stavů LED kontrolek

Přehled LED signalizace	Zelená LED	Červená LED	Modrá LED
Pohotovostní režim	nesvítí	nesvítí	svítí
Nabíjení baterie	svítí	nesvítí	nesvítí
Natáčení videa	nesvítí	bliká	svítí
Fotografování	nesvítí	bliká	svítí
Není vložena SD karta	nesvítí	střídavě blikají
SD karta zaplněna	nesvítí	svítí	svítí
Přenos dat	nesvítí	nesvítí	svítí

POZNÁMKA - SPECIFIKACE PŘÍSTROJE SE MOHOU KDYKOLIV ZMENIT BEZ PŘEDCHOZÍHO OZNÁMENÍ.

13. Výměna baterie:

Baterie je vyrobena tak aby maximálně přesně vyplnila otvor v kameře, aby nedocházelo k vibracím při náročných aktivitách a tím se zajistila vysoká spolehlivost přístroje. Pro vyjmutí ji vytáhněte ven i s držákem baterie. Jde to trochu ztuha. Náhradní baterie a montážní sady pro sportovní kamery EVOLVEO žádejte u svého prodejce nebo v e-shopech.

14. Technické specifikace

Optika:

• FISHEYE při 1080p módu
• SUPER WIDE ANGEL při 720p módu
• f/2.4, fixed focus, skleněné čočky

Video:

• Parametry FullHD rozlišení: 1080p: 1920x 1080 @30fps
• Parametry HD rozlišení: 720p: 1280x 720 @ 60fps
• Digitální stabilizace obrazu
• Citlivost na světlo: 960mV/ (Lux-sec)
• Video format: H.264(avc1)/MOV
• Nastavení expozice: Auto
• Vyvážení bílé: Auto

Audio:

• Vestavěný mikrofon

Foto:

• Rozlišení: 5296 x 3968 px
• Formát: JPEG
• Režim snímání: Automaticky každé 3 sekundy

Úložiště:

• Pamět: karta MicroSD/MicroSDHC, maximální velikost 32GB (není součástí balení, je doporučen typ Class 6 a vyšší)
  • průměrná doba nahrávání: 10\~15min/1GB

Rozměry produktu: 104 x 32 x 32 mm

Hmotnost: 104g

Podporované operační systémy:

Na zařízení se vztahuje 2letá záruka na díly a práci od data nákupu. Nákupy musí být proveden prostřednictvím autorizovaného prodejce. Záruka se vztahuje na vady zpracování a materiálu. Záruka se nevztahuje na části, které byly úmyslně nebo neúmyslně poškozeny. Záruka se nevztahuje na případy, kdy vodotěsná zadní krytka nebyla správně připevněna či nebylo řádně použito těsnění a silikonová vazelína.

Tato kamera je určena pro extrémní sporty a činnosti. Je proto značně pravděpodobné, že kamera bude při těchto aktivitách poškozena či zničena. Záruka se na tyto škody, které mohou nastat v průběhu sportovní činnosti, nevztahuje.

PROHLÁŠENÍ O SHODĚ:

Společnost ABACUS Electric s.r.o. tímto prohlašuje, že videokamera EVOLVEO SportCam X3 (EAN: 8594161335177) splňuje požadavky norem a předpisů, příslušných pro daný druh zařízení.

Kompletní text prohlášení o shodě je k dispozici na www.evolveo.eu

Všechna práva vyhrazena. Vzhled a specifikace mohou být změněny bez předchozího upozornění.

Tiskové chyby vyhrazeny

SK

Užívatel'ský manuál

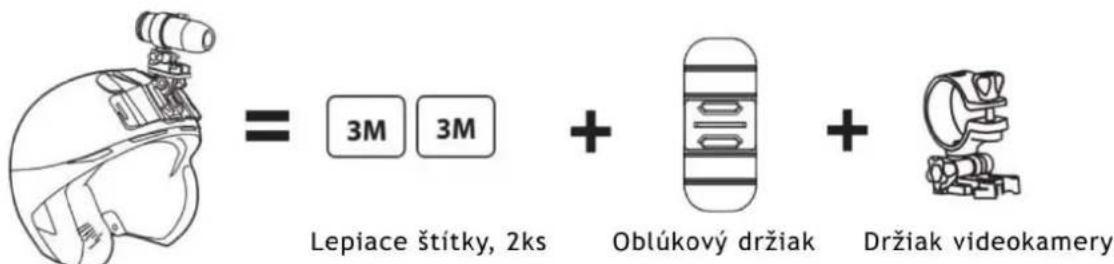

1. Videokamera na helme bez vetracích otvorov

(4) Prepínač režimov

(5) USB

Odskrutkujte zadný kryt kamery (3) a zapojte do konektora USB kábel z nabíjacieho adaptéra alebo počítača. Rozsvieti sa zelená kontrolka a začne dobíjanie batérie. Po ukončení nabíjania batérie kontrolka zhasne. Pred prvým použitím nabíjajte batériu aspoň 10 hodín. Na plne nabitú batériu môžete nahrávať približne 60 \~ 70 minút.

5. Nastavenie dátumu & času

Pre overenie, či sa kamera nachádza v režime natáčania video, odskrutkujte zadnú krytku (3) a skontrolujte, že je prepínač režimov (4) vpravo v polohe video a krytku naskrutkujte spät'. Po zapnutí kamery sa rozsvieti modrá LED dióda a kamera prejde do pohotovostného režimu. Následne krátko stlačte tlačidlo Napájanie / Snímanie, čím zahájite natáčanie video. Počas natáčania bude na kamere blikat' červená LED dióda. Pre ukončenie nahrávania stlačte tlačidlo ešte raz.

8.Fotografovanie

Pre overenie, či sa kamera nachádza v režime fotografovania, odskrutkujte zadnú krytku (3) a skontrolujte, že je prepínač režimov (4) vlavo v polohe foto a krytku naskrutkujte spät'. Po zapnutí kamery sa rozsvieti modrá LED dióda a kamera prejde do pohotovostného režimu. Následne krátko stlačte tlačidlo Napájanie / Snímanie, čím zahájite fotografovanie. Počas fotenia bude na kamere blikat' červená LED dióda. Pre ukončenie fotografovanie stlačte tlačidlo ešte raz. Kamera v tomto režime sníma sekvenčne každé 3 sekundy, kým nie je fotografovanie vypnuté, vybije sa batéria alebo sa zaplní pamät'ová karta.

9.Zobrazenie záznamov v počítači s Windows

Pripojte vypnutú kameru k počítaču s MAC OS pomocou USB kábla a kameru

• Rozlíšenie: 5296 x 3968 px
• Formát: JPEG
• Režim snímania: Automaticky každé 3 sekundy

Úložisko:
