LDWTT13E - Myčka na nádobí Logik - Bezplatný návod k obsluze

Typ výrobku	Myčka nádobí
Značka	Logik
Model	LDWTT13E
Počet sad nádobí	13
Energetická třída	E
Rozměry (V x Š x H)	84,5 cm x 59,8 cm x 60 cm
Hmotnost	45 kg
Napájení	220-240 V, 50 Hz
Spotřeba energie (na cyklus)	0,9 kWh
Spotřeba vody (na cyklus)	11 l
Hlučnost	49 dB
Počet programů	6
Zahrnuté programy	Eco, Auto, Intenzivní, Rychlý, Sklo, Oplach
Typ ovládání	Elektronické s LED displejem
Typ instalace	Volně stojící
Barva	Bílá
Bezpečnostní prvky	Dětská pojistka, ochrana proti přetečení
Klíčové vlastnosti	Nastavitelné koše, odložený start, samočisticí filtr
Součástí balení	Koš na příbory, dávkovač leštidla, zásobník soli
Záruka	1 rok

Často kladené otázky - LDWTT13E Logik

Jak spustím mycí cyklus?

Naložte myčku, přidejte mycí prostředek a leštidlo, zavřete dvířka, otevřete přívod vody, stiskněte tlačítko Napájení, vyberte požadovaný program (např. Eco pro běžné zatížení) a stiskněte Start. Cyklus začne po několika sekundách.

Co mám dělat, když nádobí není po cyklu čisté?

Zkontrolujte, zda ostřikovací ramena nejsou ucpaná, ujistěte se, že je filtr čistý, použijte správné množství mycího prostředku a vyberte silnější program jako Intenzivní pro silně znečištěné nádobí. Také ověřte teplotu vody (minimálně 50 °C).

Jak často mám čistit filtr?

Filtr by se měl čistit po každých 3-4 cyklech nebo kdykoli zpozorujete nečistoty. Vyjměte spodní koš, odšroubujte mikrofiltr a jemný filtr, opláchněte je pod tekoucí vodou měkkým kartáčem a znovu smontujte.

Proč moje myčka nevypouští vodu?

Nejprve zkontrolujte, zda není přiskřípnutá vypouštěcí hadice nebo ucpaný filtr. Odstraňte filtr a vyčistěte jej. Také zkontrolujte vypouštěcí čerpadlo, zda v něm nejsou překážky. Pokud chyba přetrvává, může být nutné vypouštěcí čerpadlo vyměnit.

Co znamená chybový kód E10?

Chyba E10 indikuje problém s přívodem vody. Zkontrolujte, zda je otevřený ventil přívodu vody, hadice není přiskřípnutá a tlak vody je dostatečný. Filtr na přípojce přívodu může být ucpaný a vyžadovat čištění.

Mohu místo soli do myčky použít běžnou kuchyňskou sůl?

Ne, musíte použít sůl do myčky (hrubozrnný chlorid sodný). Běžná kuchyňská sůl je příliš jemná a může poškodit změkčovač vody. Sůl do myčky pomáhá předcházet tvorbě vodního kamene.

Jak resetuji svou myčku Logik?

Pro reset podržte během cyklu stisknuté tlačítko Start/Reset po dobu 3 sekund. Pokud je spotřebič vypnutý, zapněte jej a ihned stiskněte Start/Reset na 5 sekund. Tím zrušíte aktuální program a vypustíte vodu.

Jaký typ mycího prostředku mám používat?

Použijte mycí prostředek do myčky v prášku, gelu nebo tabletách. Pro nejlepší výsledky zvolte značku s vlastnostmi leštidla a soli, pokud máte tvrdou vodu. Vyhněte se ručnímu mycímu prostředku na nádobí, protože vytváří příliš mnoho pěny.

Jak nainstaluji myčku?

Ujistěte se, že místo má poblíž přívod vody (závit 3/4 palce), odvodní připojení (min. 50 cm nad podlahou) a uzemněnou elektrickou zásuvku. Vyrovnejte spotřebič pomocí nastavitelných nožek, upevněte hadice a otestujte na úniky. Podrobný postup naleznete v návodu.

Jak mohu upravit nastavení leštidla?

Otevřete víčko dávkovače leštidla a otočte kolečkem (obvykle od 1 do 6). Vyšší číslo uvolňuje více leštidla pro lepší sušení. Pokud vidíte vodní skvrny, zvyšte nastavení; pokud je příliš mnoho pěny, snižte jej.

NÁVOD K OBSLUZE LDWTT13E Logik

Návod na instalaci/používání

Stolní myčka nádobí

CZ

Bezpečnostní upozornění 17

Vybalení 136

Umístění....137

Přehled výrobku 140

Pohled zpředu 140

Pohled zezadu 140

Koš myčky a košík na příbory....141

Pohled zevnitř....141

Ovládací panel....142

Před použitím 143

Otevření dvířek....143

Zavření dvířek....143

Předměty nevhodné pro mytí v myčce nádobí....143

Používání mycího prášku nebo tablet 144

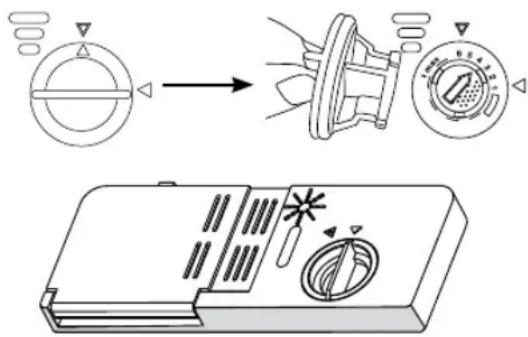

Používání leštidla....145

Nastavení zásobníku na leštidlo....145

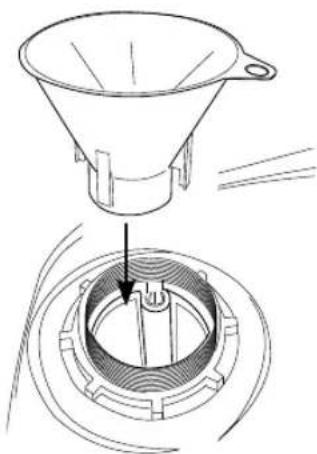

Používání soli 146

Plnění myčky nádobí....147

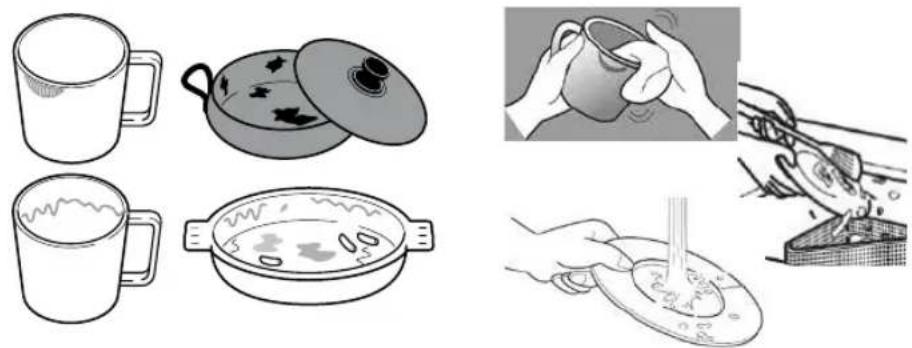

Před plněním myčky nádobí 147

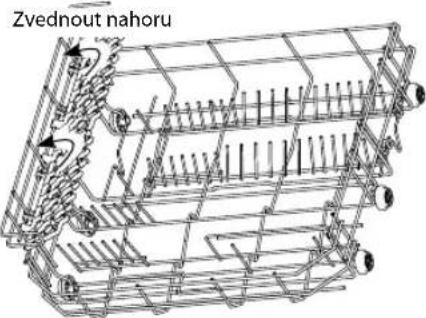

Koš myčky 148

– Závěs na hrnečky 148

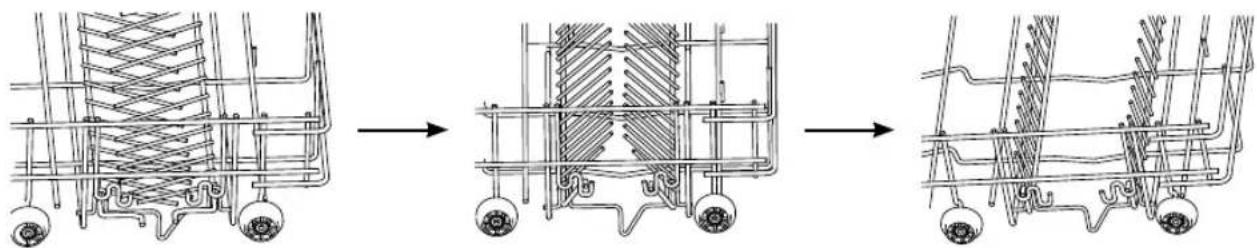

– Závěsné hroty....148

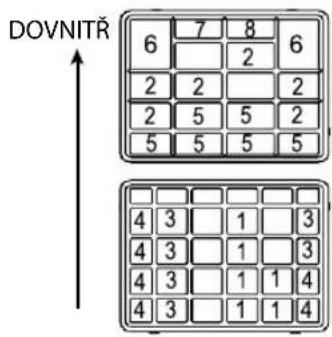

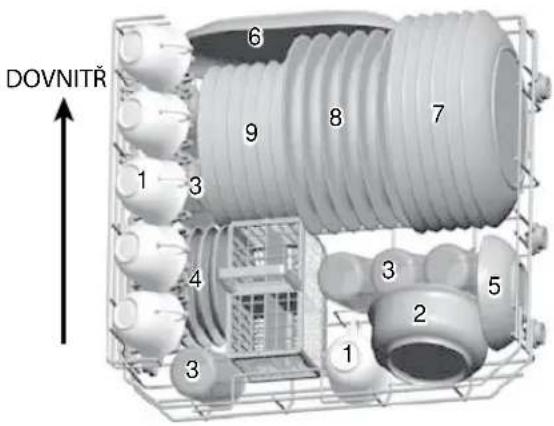

– Plnění koše myčky nádobí pro 6 nastavení místa.....149

Košík na přibory 149

Tabulka délek cyklu....150

Spuštění mycího cyklu 151

Změna programu....151

Na konci programu....151

Vypnutí přístroje ....152

Vyprazdňování myčky....152

Čištění po použití....153

Údržba vnějšího povrchu 153

– Dvířka a těsnění dvířek 153

- Ovládací panel 153

Údržba vnitřního prostoru 153

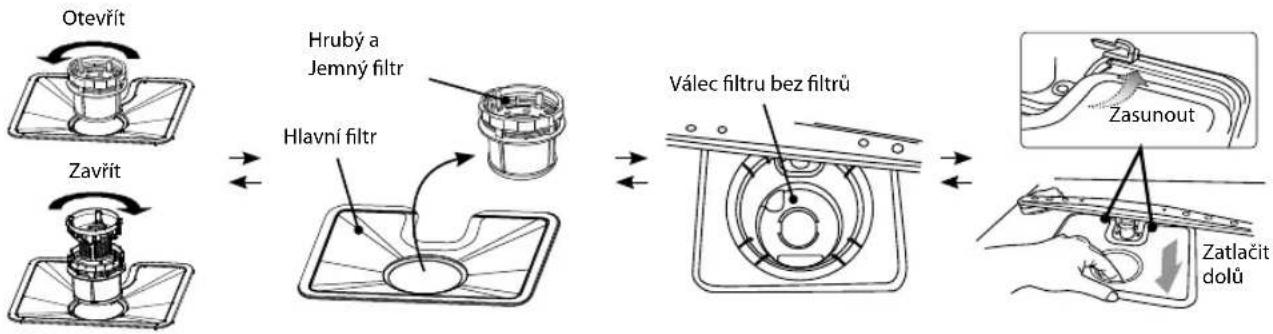

- Filtrovací systém....153

- Ostřikovací ramena 154

Upozornění na mráz....154

Stěhování myčky nádobí....154

Údržba po delší době mimo provoz....154

Tipy a triky....155

Technické problémy 155

Obecné problémy 155

Likvidace myčky nádobí....157

Likvidace obalových materiálů 157

Technické údaje 158

Bezpečnostné výstrahy.... 19

Vybalenie 159

Umiestnenie 160

Prehlad výrobku 163

Pohl'ad spredu....163

Pohl'ad zozadu 163

Ovládací panel....165

Pred naplnením umývačky riadu....170

Košík umývačky riadu....171

- Stojan na šálky so závesmi 171

– Třne so závesmi 171

- Ovládací panel....176

Údržba vnútra....176

Technické problémy 178

Technické parametre....181

Dodržujte veškeré bezpečnostní zásady uvedené níže, aby se omezilo nebezpečí zranění nebo úrazu elektrickým proudem.

• Před používáním myčky nádobí si přečtěte veškeré pokyny a uschovejte je pro budoucí použití.
• Uschovejte tento návod. Postupujete-li tuto myčku nádobí dalšími majiteli, nezapomeňte předat také tento návod.
• Nezakrývejte větrací otvory v plášti myčky nádobí.
• Myčku nádobí umístěte mimo dosah zdrojů tepla, například radiátorů nebo otevřeného ohně.
• Zabraňte, aby si s myčkou nádobí hrály děti.
• Udržujte napájecí kabel mimo dosah dětí.
• Přístroj smí používat děti od 8 let a osoby s omezenými fyzickými, smyslovými nebo psychickými schopnostmi a osoby bez náležitých znalostí a zkušeností pouze pod dozorem osoby odpovědné za jejich bezpečnost nebo je tato osoba musí poučit o bezpečném používání a tyto osoby si musí být vědomy nebezpečí. Děti si s přístrojem nesmí hrát. Děti nesmí provádět čištění ani údržbu, pokud nejsou starší než 8 let a pod dozorem.
• Uchovávejte mycí a leštící prostředky mimo dosah dětí. Tyto prostředky mohou způsobit popáleniny úst, krku a očí nebo způsobit udušení.
• Uchovávejte děti mimo dosah myčky nádobí, když jsou otevřená dvířka.

• Před připojením nebo odebráním nástrojů/přídavných zařízení, po použití a před čištěním přístroj vypněte a odpojte od elektrické zásuvky.

• Udržujte prsty mimo pohybující se součásti a namontovaná přídavná zařízení.

• Nikdy nepoužívejte poškozený přístroj.
• Dojde-li k poškození napájecího kabelu, musí výměnu provést výrobce, jeho servisní zástupce nebo kvalifikovaný technik, aby se zabránilo ohrožení.
• Udržujte napájecí kabel a zástrčku mimo dosah vody.
• Nikdy nepřekračujte maximální kapacity.
• Ke zvednutí této myčky nádobí jsou zapotřebí 2 osoby.
• Tuto myčku nádobí používejte pouze k určenému účelu v domácnosti.
• Tento spotřebič je určen k použití v domácnosti a na podobných místech, např.:
• Kuchyňky pro zaměstnance v obchodech, kancelářích a na jiných pracovištích.
• Motelové, hotelové pokoje a ubytovny.

VAROVÁNÍ

PROVÁDĚNÍ OPRAV NEBO SNÍMÁNÍ KRYTŮ, KTERÉ NEJSOU POPSÁNY V NÁVODU, JE NEBEZPEČNÉ, POKUD NEJSTE AUTORIZOVANÝM SERVISNÍM TECHNIKEM.

ABY NEDOŠLO K ÚRAZU ELEKTRICKÝM PROUDEM, NEPOKOUŠEJTE SE SAMI O TAKOVÉ OPRAVY.

- Nesedejte ani nestoupejte na dvířka nebo držák nádobí.

• Nepřemístujte myčku nádobí držením dvířek nebo okrajů. Při přemistování držte myčku nádobí za boky nebo spodní stranu.
• Během používání nebo bezprostředně po použití se nedotýkejte topného tělesa.
• Pokud nejsou všechny krycí panely na svém místě, myčku nádobí nepoužívejte. Když běží některý program, otevírejte dvířka velmi opatrně, protože existuje nebezpečí vystříknutí horké vody z přístroje.
• Na otevřená dvířka nepokládejte žádné těžké předměty. Přístroj by se mohl převrhnout.
  • Při vkládání předmětů k mytí:
• Umístěte ostré předměty tak, aby nepoškodily těsnění dvířek;

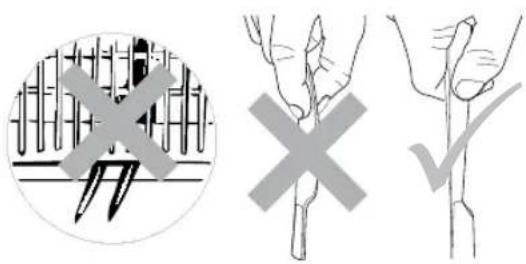

• Varování: Nože a jiné nástroje s ostrými částmi je nezbytné vkládat do košíku ostrými částmi dolů nebo vodorovně.
• Zabraňte kontaktu plastových předmětů s topným tělesem.
• Po dokončení mytí zkontrolujte, zda je dávkovač mycího prostředku prázdný.
  • V myčce nádobí myjte pouze plastové předměty, které jsou označeny jako vhodné do myčky nádobí nebo podobně.
• Používejte pouze mycí a leštící prostředky určené pro automatickou myčku nádobí.
• V případě pevného přívodu musí být k dispozici další možnosti odpojení od napájení odpojovačem elektriny se vzdáleností kontaktů nejméně 3 mm.
• Nenechávejte dvířka otevřená, protože by o ně mohl někdo zakopnout.

• Po dokončení používání myčku nádobí vždy vypněte pro úsporu energie. Během provozu nesmí být myčka nádobí ponechána bez dozoru.

• Při vyřazování staré myčky nádobí z provozu nebo při likvidaci sejměte dvířka mycího prostoru.

• Napájecí kabel nesmí být při instalaci nadměrně nebo nebezpečně ohýbán nebo deformován.
• Nepoškozujte ovládací prvky.
  • K připojení přístroje k vodovodu použijte nové hadice.
  • Lze mýt maximálně v 6 pozicích.
• Povolený vstupní tlak vody je maximálně 1 MPa a minimálně 0,04 MPa.

Pokyny pro uzemnění VÝSTRAHA: TOTO ZAŘÍZENÍ MUSÍ BÝT UZEMNĚNO.

• Tento přístroj je vybaven napájecím kabelem se zemnicím vodičem a zemnicí zástrčkou.
• Zástrčka musí být připojena do vhodné zásuvky, která je nainstalovaná a uzemněná v souladu s místními normami a předpisy.

• Nesprávné připojení zemnícího vodiče přístroje může způsobit riziko úrazu elektrickým proudem.
  • Vodiče v kabelu mají následující barvy:
  • Zelenožlutá = uzemnění,
  • Modrá = nulový vodič,
• Hnědá = fáze.
• Ověřte si u kvalifikovaného elektrotechnika nebo servisního zástupce, pokud jste na pochybách, zda je zařízení řádně uzemněno nebo zda lze zásuvku správně zastrčit.
• Nikdy nemodifikujte zástrčku dodanou se zařízením.

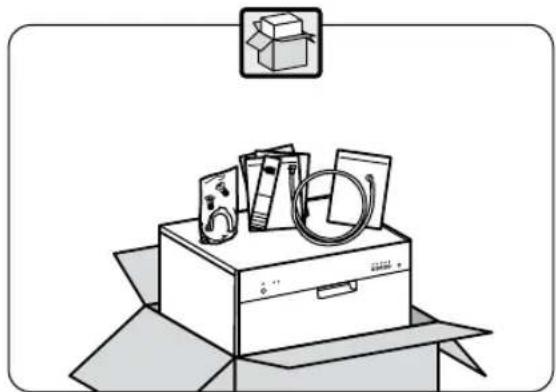

Přístroj zcela vybalte. Obaly uschovejte. Pokud je likvidujete, učiňte tak prosím v souladu s místními předpisy. Balení obsahuje následující položky:

Bezpečnostní přívodní hadice

Odměrka mycího přípravku 1 plná odměrka = (cca) 20 g

Nálevka pro dávkování soli

Držák hadice tvaru U

Odměrka (cca) 60 ml

Tento výrobek byl testován pro zajištění správného provozu. V důsledku toho mohlo uvnitř přístroje zůstat určité množství vody. To je normální a bezpečné. V případě potřeby odstraňte kapky vody z vnějšího povrchu.

* obrázky jsou pouze informativní; podrobnosti viz konkrétní model.

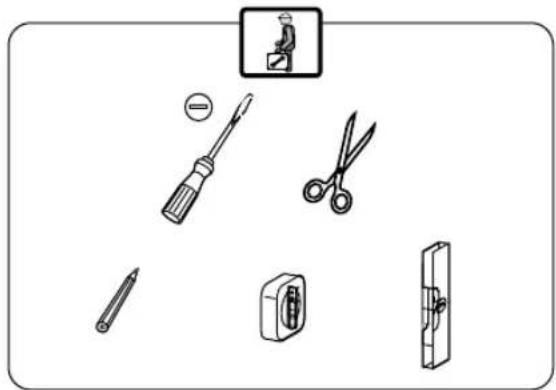

Umístění

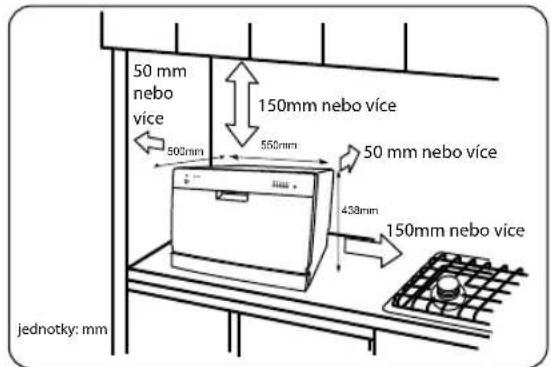

Při výběru místa pro myčku nádobí zkontrolujte, že je místo pro umístění rovné a pevné a zda místnost dobře větraná. Myčku nádobí neinstalujte poblíž tepelných zdrojů, např. sporák, bojler nebo radiátor. Také při velmi nízké teplotě okolí nemusí lednička správně fungovat. Tato myčka nádobí není určena k používání v garáži nebo venku.

Nezakrývejte myčku nádobí žádnými závěsy. Při instalaci musí být po stranách volné místo.

Všechny demontované součásti je nutno použit při budoucí instalaci. Myčka musí být odpojená od elektrické zásuvky a prázdná. Během instalace doporučujeme manipulovat s myčkou ve dvou osobách.

1. Nechte myčku nádobí nainstalovat kvalifikovaným technikem. Připravte si potřebné nástroje.

Dodaná šablona dvířek rovněž obsahuje pokyny pro instalaci.

1. Na obou stranách přístroje musí být volný prostor, aby bylo v případě opravy možné s přístrojem mírně pohybovat do stran. Rozměry myčky nádobí: 550(Š) x 500(H) X 438(V) mm. Na obrázku jsou uvedeny minimální rozměry požadované pro instalaci stolní myčky nádobí. Chraňte plastové části a kabely před vysokými teplotami.

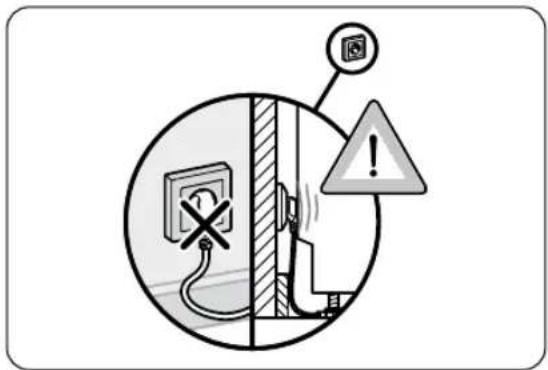

INSTALACE

1. Před instalací nepřipojujte přístroj k elektrické zásuvce. Neumístujte přístroj přímo před elektrickou zásuvku. Je třeba zabránit možnému poškození zadní strany přístroje. Po nainstalování přístroje zkontrolujte, zda zástrčka napájecího kabelu snadno přístupná.

Podmínky elektrického připojení musí odpovídat specifikacím na typovém štítku myčky. Nepoužívejte prodlužovací kabely.

1. Umístěte přístroj do blízkosti vodovodního kohoutku a odpadu. Podle potřeby přístroj vyvažte.

2. Zkontrolujte, zda nejsou přívodní a vypouštěcí hadice zlomené nebo zmáčknuté. Přístroj nesmí stát na napájecím kabelu.

* obrázky jsou pouze informativní; podrobnosti viz konkrétní model.

1. Zkontrolujte, zda je vaše vodoinstalace vhodná pro použití myčky nádobí. V případě pochybností se obraťte na kvalifikovaného instalatéra. Tento přístroj MUSÍ BÝT připojen k PŘÍVODU STUDENÉ VODY novou přívodní vodovodní hadicí. NEPOUŽÍVEJTE STARÉ HADICE. Tlak vody ve vodovodním potrubí musí být minimálně 0,04 MPa a maximálně 1,00 MPa.

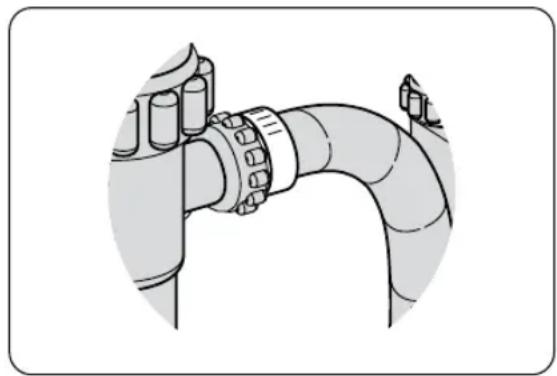

2. Připojte jeden konec bezpečnostní přívodní vodovodní hadice k myčce a druhý konec k vodoinstalaci. Zkontrolujte, zda je černé pryžové těsnění na svém místě.

3. Po připojení hadice zapněte vodu. Připojte myčku nádobí k elektrické zásuvce.
   • Neohýbejte vypouštěcí hadici.

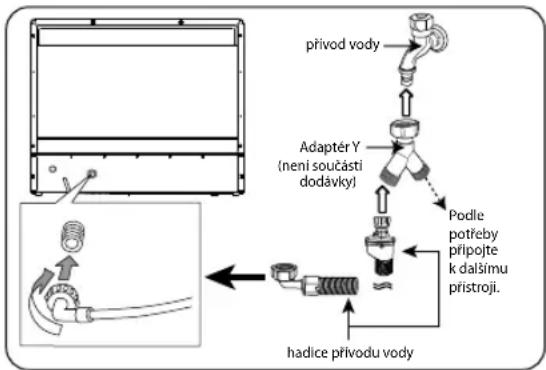


Použitím adaptéru Y (nutno zakoupit samostatně) můžete připojit vodu k dalšímu přístroji, například k pračce. Platí pouze pro přívod studené vody. Adaptér Y lze zakoupit ve většině hobby prodejnách.

Bezpečnostní přívodní hadice Bezpečnostní přívodní hadice je dvouplášťová. Pokud praskne přívodní hadice a vzduchová mezera mezi samotnou přívodní hadicí a vnější opletenou hadici se naplní vodou, systém hadice zablokuje průtok vody.

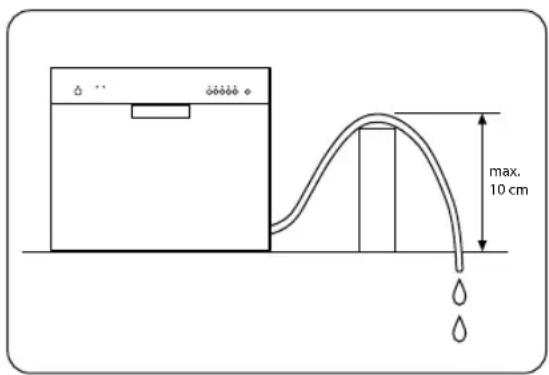

- Nezvedejte vypouštěcí hadici výše než 10 cm nad stůl, protože v opačném případě by se nevypouštěla z přístroje správně voda.

Po použití zavřete hydrant.

- Zajistěte vypouštěcí hadici k odpadové trubce tak, aby se zabránilo rozpojení během mytí.

• Odpadní trubka musí být připojena pouze k odpadu prostřednictvím sifonu, nikoli k povrchovému odpadovému systému.
• Vypouštěcí hadice musí být umístěna ve výšce 40 až 100 cm od podlahy a nesmí být nastavována; v opačném případě se z přístroje nemusí řádně vypouštět odpadní voda.
  • Po použití zavřete hydrant.

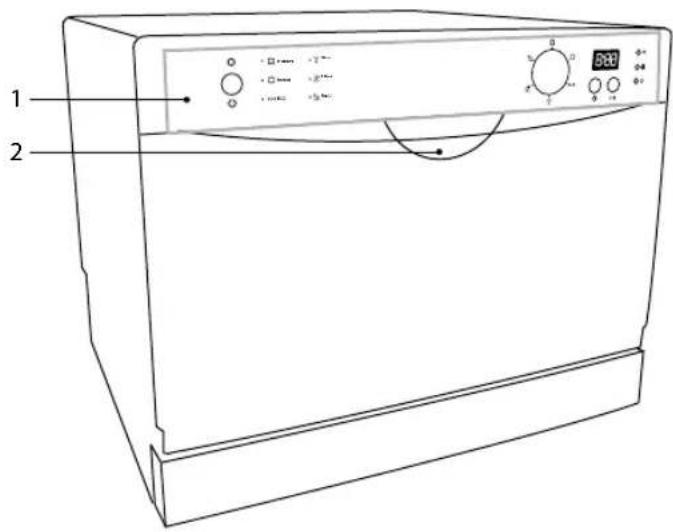

Pohled zpředu

1. Ovládací panel
2. Madlo dvířek

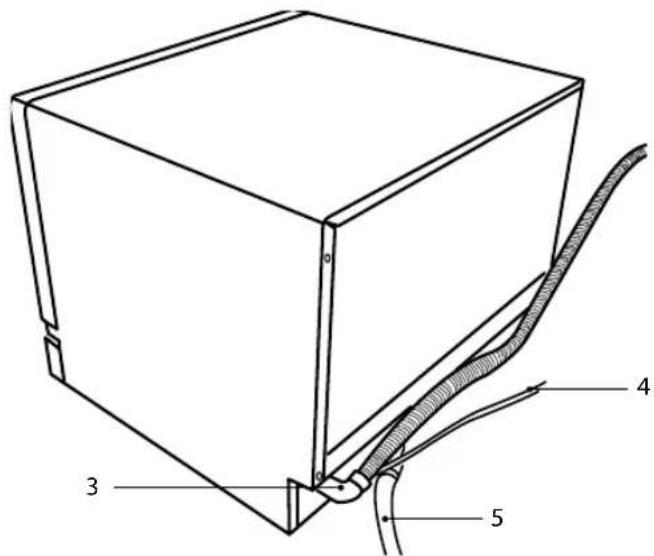

Pohled zezadu

1. Vypouštěcí hadice
2. Napájecí kabel (připojte k elektrické zásuvce)
3. Přívod vody (připojte k přívodní hadici)

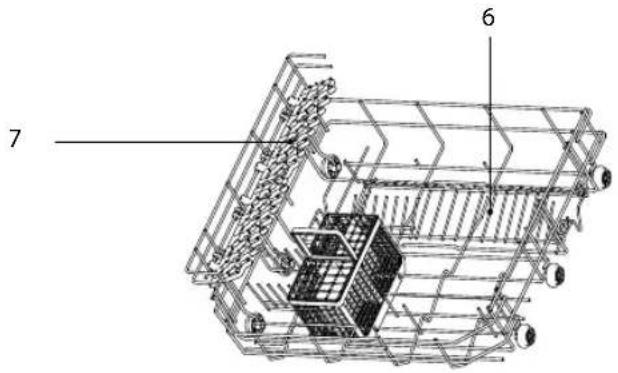

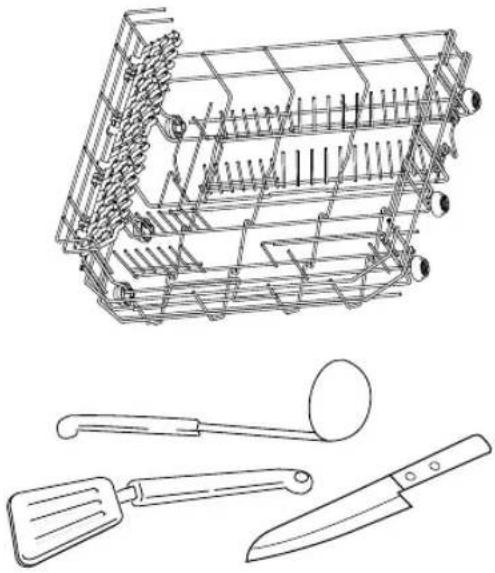

Koš myčky a košík na příbory

1. Hroty
2. Držáky na šálky

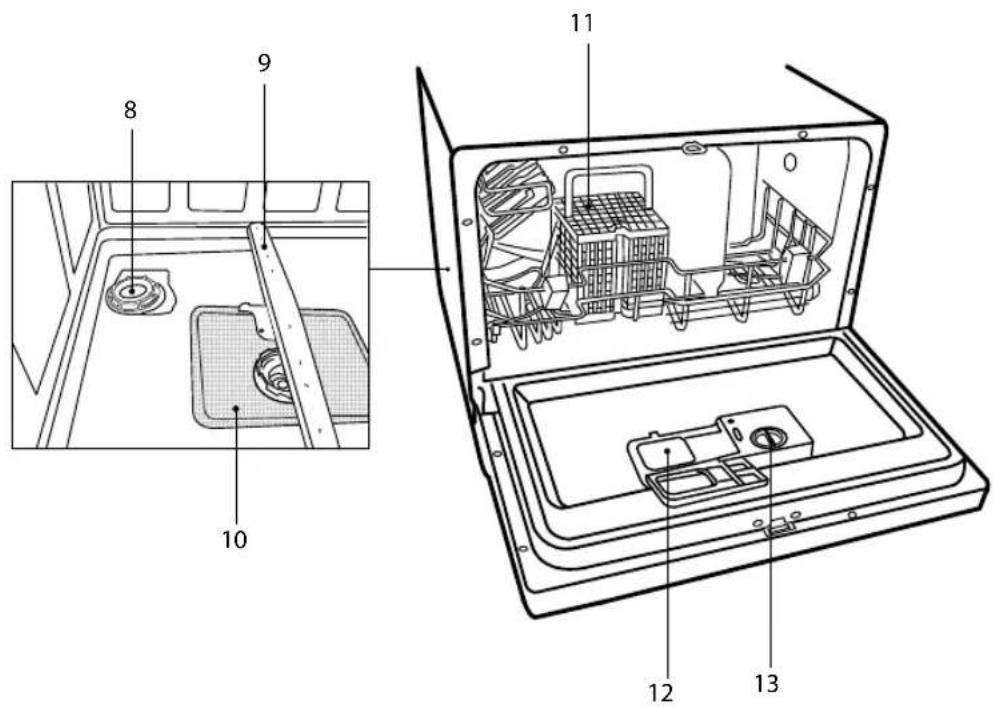

Pohled zevnitř

1. Nádržka na sůl
2. Ostřikovací ramena
3. Filtrovací systém
4. Košík na příbory
5. Dávkovač mycího prostředku (dvoudílný)
6. Dávkovač leštidla

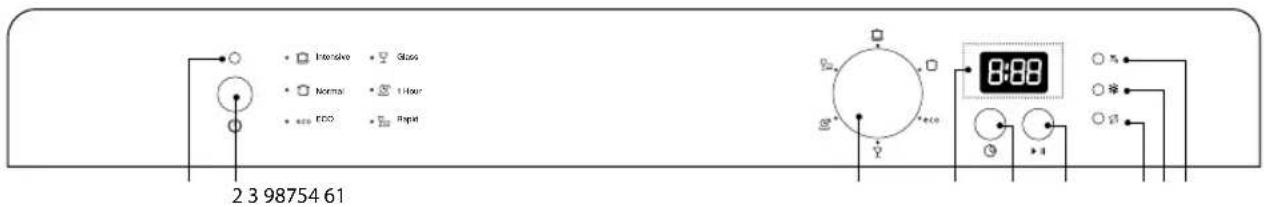

Ovládací panel

1. Indikátor zapnutí

Svítí při stisknutí vypínače.

1. Vypínač

Zapnutí a vypnutí myčky nádobí.

1. Volič mycího programu

Otáčením voliče vyberte mycí program

1. Čas odložení

Slouží k zobrazení času odložení

1. Tlačítko odloženého spuštění

Stisknutím tohoto tlačítka nastavte hodiny odloženého mytí.

Zahájení mytí lze odložit až o 24 hodin.

Jedním stisknutím tohoto tlačítka se zahájení mytí odloží o jednu hodinu.

- Slouží k potvrzení a zahájení vybraného mycího programu.

• Stisknutím a podržením resetujete mycí program.

1. Varovná kontrolka doplnění leštící soli

Svítí když je třeba doplnit dávkovač soli.

1. *Varovná kontrolka doplnění oplachového prostředku

Svítí když je třeba doplnit dávkovač leštidla.

1. Varovný indikátor přívodu

Svítí když kohoutky nejsou otevřené.

Otevření dvířek

• Nejdříve mírně otevřete dvířka, aby nedošlo k rozlití vody.
  • Přitáhněte rukojeť dvířek.

Otevřením dvířek za provozu budou všechny funkce automaticky přerušeny.

Zavření dvířek

• Po naplnění nádobím zcela zasuňte koše do myčky nádobí.
  • Zvedněte dvířka a přimáčkněte tak, aby zacvakla na místo.
• Nezavírejte dvířka myčky prudce.

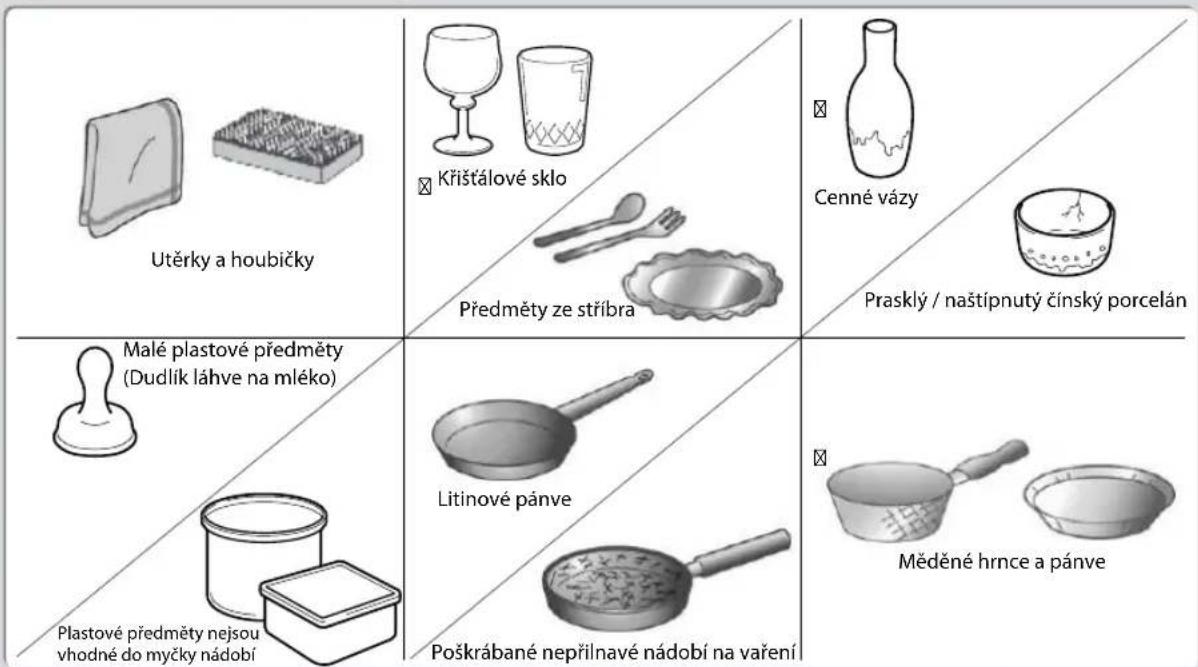

Předměty nevhodné pro mytí v myčce nádobí

Při nákupu nového nádobí a příborů zkontrolujte, zda jsou vhodné pro myčku nádobí. Některé předměty nejsou vhodné pro myčky nádobí.

Následující předměty nejsou vhodné

• Dřevěné příbory a talíře nebo předměty s dřevěnými částmi mohou změnit barvu a vyblednout. Lepidlo používaní v těchto předmětech není vhodné pro myčky nádobí a dřevěné rukojeti se mohou po umytí v myčce uvolňovat.
• Remeslné předměty, starožitnosti, cenné vázy a dekorativní skleněné nádobí rovněž nejsou vhodné pro myčky nádobí.
• Plastové předměty (například nádoby), které nejsou odolné vůči teplu, se mohou roztavit nebo deformovat vlivem vysoké teploty v myčce.
• Předměty z mědi, mosazi, cínu a hliníku mohou změnit barvu nebo se jejich povrch může stát matný.
• Častým mytím se mohou sklenice a jemné sklo zakalit. V myčce nádobí nemyjte jemné sklo nebo křištál. Jemné sklo myjte raději ručně.
• Stříbrné a hliníkové předměty mají při mytí tendenci měnit barvu. Zbytky například vaječného bílku, žloutku a hořčice často způsobují změnu barvy a skvrny na stříbře. Z tohoto důvodu ihned po použití odstraňte ze stříbra veškeré zbytky.

Používání mycího prášku nebo tablet

Používejte pouze mycí prostředky určené specificky pro používání v myčkách nádobí. Pro snížení ekologické zátěže nepoužívejte větší než správné množství mycího prostředku. Naplňte dávkovač mycím práškem nebo vložte tabletu. Informace o správném množství najdete v pokynech výrobce mycího prostředku. Používáte-li tablety, vyhledejte v doporučení výrobce na obalu tablet pokyny kam tabletu umístit (například košík na příbory, dávkovač mycího prostředku atd.)

Dráždicí

• VAROVÁNÍ! Uchovávejte mimo dosah dětí.
- Dráždí zrak.
- Zabraňte vniknutí do očí. V případě vniknutí do očí ihned vypláchněte velkým množstvím vody a vyhledejte lékařskou pomoc.
• V případě pozření ihned vyhledejte lékařskou pomoc.

Naplňte mycí prostředek podle pokynů.

1. Stiskněte tlačítko na víčku dávkovače mycího prostředku ve směru šipky tak, aby se krytka s pružinou otevřela.
2. Naplňte mycím prostředkem obě komory dávkovače pro hlavní mytí a předmytí nebo vložte mycí tabletu do hlavní komory dávkovače. Úroveň plnění je označena značkou.

Všechny programy s předmytím vyžadují dodatečnou dávku mycího prostředku, kterou je nutno vložit do komory dávkovače pro předmytí. Používáte-li tablety, postupujte podle pokynů výrobce. Vycházejte z tabulky mycích cyklů. Tento mycí prostředek účinkuje ve fázi předmytí.

1. Pevně zavřete víčko tak, aby zacvaklo na místo.

Používání leštidla

Leštidlo zabraňuje, aby se na nádobí vytvářel vodní film a skvrny na porcelánu ve fázi schnutí, a urychluje schnutí porcelánu po umytí. Do dávkovače lijte pouze leštidlo určené pro domácí myčky nádobí. Tento model je určen pro používání pouze tekutých leštidel.

Podle následujících pokynů nalijte leštidlo do dávkovače; leštidlo se bude uvolňovat automaticky.

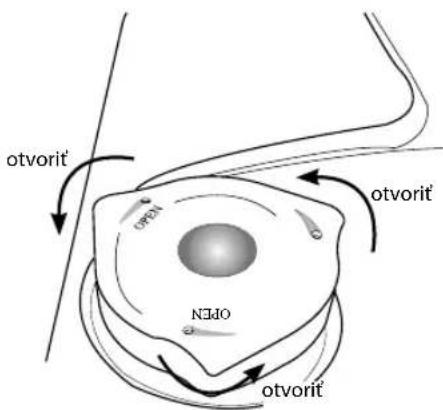

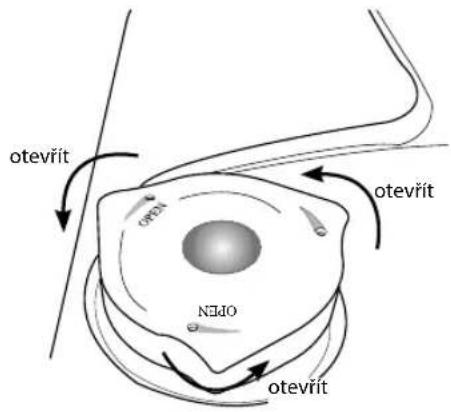

1. Otočte víčko a otevřete podle obrázku.
2. Když je značka otevření víčka zarovnána, lze víčko zvednout.
3. Nalijte leštidlo tak, aby indikátor leštídla zcela ztmavl, a zavřete víčko.
4. Dávkovač nepřeplňujte. Roztrísněné leštidlo otřete.

• Pokud máte k dispozici vodu měkkou, nemusíte používat leštidlo, protože by mohlo způsobit vytvoření bílého filmu na nádobí.
• Pokud se rozhodnete používat mycí prostředek ve formě tablet, nemusí přidávat leštidlo.
  • Když v dávkovači dojde leštidlo, rozsvítí se výstražný indikátor.
• Množství leštidla lze rovněž zjistit podle indikátoru vedle víčka dávkovače: když je indikátor tmavý, znamená to, že jej plný. Když je světlý, znamená to, že je téměř prázdný.

Nastavení zásobníku na leštidlo

Dávkovač leštídla má šest nastavení. Doporučené a zároveň tovární nastavení je „4“. Pokud nádobí není řádně uschlé nebo jsou na něm skvrny, otočte kolečko na následující vyšší číslo, dokud nádobí nebude bez skvrn.

Pokud zůstávají v mycí komoře nebo na nádobí zbytky leštidla, otočte kolečko dávkovače leštidla do polohy 1.

Používání soli

Pokud máte k dispozici tvrdou vodu, na nádobí a příborech se budou vytvářet usazeniny. Tento přístroj je vybaven zásobníkem soli pro snížení tvrdosti vody.

Podle následujících pokynů nasypte sůl do zásobníku podle tvrdosti místní vody.

1. Vyjměte koš a odšroubujte víčko zásobníku.

1. Na otvor zásobníku nasadte dodanou nálevku. Podle používané značky nasypte přibližně 1,2 kg soli do myčky nádobí.

1. Naplňte zásobník vodou do přetečení (pouze při prvním použití).

2. Odstraňte veškerou sůl rozsypanou okolo otvoru zásobníku a potom našroubujte a pevně utáhněte víčko.

3. Ihned spustte mycí program „Rychle“ (bez nádobí v myčce), aby se odstranily veškeré zbytky soli v mycí komoře.

• Když v zásobníku soli dochází sůl, rozsvítí se výstražný indikátor.
• Výstražný indikátor soli po několika dnech zmizí v závislosti na rychlosti rozpouštění soli.
- Pokud se rozhodnete používat mycí prostředek ve formě tablet, nemusíte přidávat sůl; závisí to na tvrdosti místní vody a na typu používaných tablet. Požádejte o radu dodavatele vody a přečtěte si pokyny výrobce tablet.

Před plněním myčky nádobí

Před vkládání příborů a porcelánu do koše si přečtěte následující obecné poznámky.

• Z porcelánu a nádobí odstraňte otisky rtěnky a veškeré usazené zbytky potravin. Podle potřeby opláchněte.

• Nádobí a příbory v sobě nesmí ležet ani se vzájemně překrývat.
  • Vkládejte příbory a nádobí tak, aby měla voda přístup k celému povrchu.

• Všechny předměty musí být správně umístěné.
• Duté předměty, například šálky, skleničky, pánve atd. musí být v koši umístěny dnem vzhůru.
- Předměty se širokou základnou musí být umístěny pod úhlem, aby z nich mohla voda volně stékat.
- Ostřikovací ramena nesmí být blokována předměty, které jsou příliš velké nebo visí z košů. Pokud si nejste jisti, zkuste rukou otočit ostřikovací ramena a ověřit, zda se pohybují volně.
- Zajistěte, aby malé předměty nemohly propadnout držáky v koších.

• Z bezpečnostních důvodů nepoužívejte myčku nádobí bez vloženého koše na nádobí.
- V myčce nádobí nemyjte předměty znečištěné od popelu, písku, vosku, mazací vazelíny nebo nátěrových hmot. Tyto látky mohou myčku poškodit. Popel je nerozpustný a rozptýlí se po celé myčce.

Koš myčky

Používejte koš myčky na malé a lehké předměty, například šálky, podšálky, sklenky, dezertové misky atd.

Dlouhé předměty, například naběračky na polévku, koktejlové lžičky a dlouhé nože, je třeba položit napříč prední části koše.

Více místa na vyšší kusy nádobí v koši myčky získáte zvednutím držáku na hrnečky nahoru. Poté o něj můžete opřít vysoké sklenice. Pokud jej nepotřebujete, můžete jej zcela vyjmout.

Závěsné hroty

Hroty se používají k přidržování talířů a tácu. Jejich sklopením lze získat další místo pro velké předměty. Pokyny pro sklopení hrotů viz níže.

* obrázky jsou pouze informativní; podrobnosti viz konkrétní model.

Plnění koše myčky nádobí pro 6 nastavení místa

Optimální umístění nádobí v koši myčky viz následující seznam a obrázek.

Číslo Položka
1 Šálky
2 Středně velká servírovací nádoba
3 Sklenky
4 Podšálky
5 Nádobí
6 Oválný tác
7 Mělké talíře
8 Hluboké talíře
9 Dezertní talířky
10 Koš na přibory

CZ

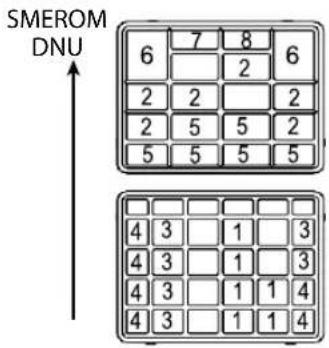

Košík na příbory

Pro mnohem snadnější vyprazdňování je třeba roztřídit příbory do zón a umístit do koše na příbory. Optimální umístění viz následující seznam a obrázek.

Číslo Položka

1 Vidličky

2 Lžice

3 Dezertové lžičky

4 Lžičky

5 Nože

6 Servírovací lžice

7 Naběračka na omáčku

8 Servírovací vidlička

• Žádný předmět nesmí vyčnívat ze dna koše.
• Aby se zabránilo nebezpečí zranění, vkládejte nože a vidličky rukojetěmi nahoru. Nedržte je za ostré části.
• Koš na příbory je dodáván s kryty, které umožňují vkládat příbory do správných otvorů. Pokud použijete koš bez krytu, mohou být výsledky mytí příborů horší.
• Před spuštěním zkontrolujte, zda je kryt bezpečně zajištěn ke koši.
• Pro splnění výkonnostních norem, například EN50242, musí být veškeré přibory vloženy podle pokynů v této příručce.

Program Informace o výběru cyklu Proces			Množství mycího prostředku	Délka cyklu (min.)	Spotřeba energie (kWh)	Spotřeba vody (l)	Oplachový prostředek
Intenzivní	Pro nejznečištěnější nádobí, například hrnce, pánve, rendlíky a nádobí s déle zaschlymi zbytky potravin.	Předmytí (50°C)Mytí (70°C)OplachOplachOplach (70°C)Sušení	Předmytí (3g)Hlavní mytí (15 g)	145 0,94	11,0		√
Normální	Pro běžně znečištěné nádobí, např. hrnce, talíře, sklenice a mírně znečištěné pánve.	PředmytíMytí (60°C)OplachOplach (70°C)Sušení	Předmytí (3g)Hlavní mytí (15 g)	125 0,70	8,4		√
EKO*(EN50242)eco	Standardní program vhodný pro mytí běžně znečištěného nádobí, nejvýhodnější program z hlediska kombinované spotřeby energie a vody pro daný typ nádobí.	PředmytíMytí (55°C)OplachOplach (70°C)Sušení	Předmytí (3g)Hlavní mytí (15 g)	170 0,61	7,0		√
	Pro lehce znečištěné nádobí, například skleničky, křištál a jemný čínský porcelán.	Mytí (45°C)OplachOplach (60°C)Sušení	Hlavní mytí (15 g)	75 0,48	6,8		×
1 hodina[8KSH]	Pro lehce znečištěné nádobí, které nevyžaduje vynikající účinnost při schnutí.	Mytí (65°C)OplachOplach (50°C)Sušení	Hlavní mytí (15 g)	60 0,55	6,8		×
Rychle	Kratší mytí lehce znečištěného nádobí, které nevyžaduje schnutí.	Mytí (40°C)OplachOplach	Hlavní mytí (15 g)	30 0,30	6,0		×

* Pro splnění výkonnostních norem, například EN50242, provedte na zkoušku úsporný mycí cyklus.

Technologie kondenzace do sucha

• Nádobí se suší úsporně teplem zbývajícím po posledním oplachu.
- Při této metodě sušení se prodlužuje délka mycího cyklu.
- Některé mycí programy nemají funkci sušení, další podrobnosti viz tabulka mycích cyklů.

Spuštění mycího cyklu

1. Zkontrolujte, zda je přístroj připojen k elektrické zásuvce a zda je přívod vody zcela otevřený (tlak vody mezi 0,04 MPa a 1,00 MPa).
2. Otevřete dveře. Vysuňte koše myčky, vložte nádobí a zasuňte koše dovnitř.
3. Nasypte mycí prostředek nebo vložte mycí tabletu do dávkovače a pevně zavřete.
4. Zavřete dvířka myčky. Při správném zavření dvířek se musí ozvat cvaknutí. Nezavírejte dvířka prudce.
5. Stisknutím tlačítka Vypínač se rozsvítí světelný indikátor napájení.
6. Vyberte program mycího cyklu podle vloženého nádobí a stupně znečištění. Viz část Tabulka mycích cyklů.
7. Rozsvítí se světelný indikátor vybraného programu.
8. Krátce po stisknutí tlačítka Spustit/pozastavit bude zahájen mycí cyklus.

Změna programu

CZ

Otevřete-li a zavřete dvířka myčky během mycího cyklu, myčka bude po 10 sekundách pokračovat v aktuálním mycím programu. Pokud ovšem dvířka správně nezavřete do 1 minuty, myčka bude v minutových intervalech vydávat zvukový signál.

Chcete-li změnit program po zahájení mycího cyklu, postupujte podle následujících kroků.

1. Nejdříve mírně otevřete dvířka, aby nedošlo k rozlití vody, a potom je otevřete zcela. Zkontrolujte, zda přístroj již spotřeboval mycí prášek nebo tabletu. To závisí na tom jak dlouho mycí cyklus běžel.
2. Pokud je víčko dávkovače mycího prostředku otevřené, doporučujeme nechat mycí cyklus dokončit.
3. Pokud je víčko dávkovače mycího prostředku dosud zavřené, stisknutím tlačítka Vypínač zrušte program. Potom můžete zavřit dvířka myčky a znovu stisknout tlačítko Vypínač. Otočit kolečko nového požadovaného programu a potvrdte výběr stisknutím tlačítka Spustit/pozastavit. Přístroj krátce zahájí nový mycí cyklus.

Na konci programu

Na konci programu myčka vydá zvukový signál.

Vypnutí přístroje

Chcete-li ušetřit energii, nezapomeňte vypnout myčku tlačítkem Vypínač Myčka bude nadále spotřebovávat elektrickou energii, dokud ji nevypnete tlačítkem Vypínač.

Nebudete-li myčku delší dobu používat, například o dovolené, odpojte ji od elektrické zásuvky.

Vyprazdňování myčky

Před vyprázdněním je důležité nechat nádobí vychladnout, protože horké nádobí je mnohem náchylnější k prasknutí nebo odštípnutí. Když po vypnutí myčku zcela otevřete, nádobí mnohem rychleji vychladne.

Údržba vnějšího povrchu

Dvířka a těsnění dvířek

Měkkým vlhkým hadříkem pravidelně odstraňujte zbytky potravin z těsnění dvířek.

Při plnění myčky mohou zbytky potravin a nápojů odkapávat na boční strany dvířek myčky. Tyto plochy jsou vně mycí komory a nejsou vystaveny vodě z ostřikovacích ramen. Veškeré usazeniny je nezbytné před zavřením dvířek otřít.

Ovládací panel

V případě nutnosti otřete ovládací panel POUZE měkkým vlhkým hadříkem.

- Nepoužívejte žádný typ sprejového čističe, aby se zabránilo vniknutí vody do zámku dvířek a do elektroinstalace.

- Vnější povrch nikdy nečistěte abrazivními čističi nebo drátěnkami, které by mohly poškrábat povrchovou úpravu. Některé papírové utěrky mohou rovněž poškrábat nebo zanechat stopy na povrchu.

Údržba vnitřního prostoru

Filtrovací systém

Filtrovací systém v dolní části mycí komory zachycuje hrubé nečistoty z mycího cyklu. Nashromážděné hrubé nečistoty mohou způsobit ucpání filtrů. Pravidelně kontrolujte stav filtrů a v případě nutnosti je omyjte v tekoucí vodě.

Při čištění filtrů v mycí komoře postupujte podle následujících kroků.

1. Zkontrolujte, zda je myčka nádobí vypnutá.
2. Vyšroubujte hrubý a jemný filtr a opatrně vyjměte.
3. Opatrně vyjměte hlavní filtr.
4. Všechny filtry včetně válce filtru opláchněte v tekoucí vodě a potom nasadte všechny filtry v opačném pořadí.
5. Opatrně nasadte zpět hlavní filtr.
6. Opatrně zašroubujte hrubý filtr po směru hodin. Při správném usazení se ozve lehké cvaknutí.

• Nepřetáhněte filtry příliš velkou silou. Řádně nasadťe filtry zpět v pořadí; v opačném případě by hrubé nečistoty mohly vniknout do systému a způsobit ucpání.
• NIKDY nepoužívejte myčku bez nasazených filtrů. Nesprávně umístěný filtr může snížit výkonnost přístroje a poškodit nádobí a příbory.

Ostřikovací ramena

Částečky potravin se mohou zaseknout v tryskách a ložiskách ostřikovacích ramen. Z tohoto důvodu je třeba ostřikovací ramena pravidelně kontrolovat a čistit.

Zkontrolujte, zda je myčka nádobí vypnutá. Špičatým nástrojem, například koktejlovou tyčkou, uvolněte částečky potravin v tryskách ostřikovacích ramen.

Nezkoušejte demontovat ostřikovací ramena.

Upozornění na mráz

Neumístujte myčku nádobí na místě, na kterém může teplota klesnout pod 0°C. Je-li přístroj přes zimu ponechán na nevytápěném místě, doporučujeme:

1. Odpojte přístroj od přívodu vody.
2. Zapněte přístroj. Vyberte libovolný mycí cyklus a nechte jej běžet pouze 1 minutu. Tím se z přístroje vypustí veškerá zbývající voda.
3. Odpojte od elektrické zásuvky.
4. Vyprázdněte myčku.
5. Zavřete dvířka myčky.
6. Odpojte prístroj od odpadu. Zachytte zbývající vodu v trubkách do vhodné nádoby.

Pokud se při provádění výše uvedených kroků setkáte s potížemi, požádejte o pomoc servisního zástupce.

Stěhování myčky nádobí

Pokud je třeba myčku přestěhovat, například při stěhování, doporučujeme:

1. Odpojte myčku od elektrické zásuvky.
2. Odpojte myčku od přívodu vody a od odpadu. Zachytte zbývající vodu v trubkách do vhodné nádoby.
3. Vymontujte myčku z aktuálního umístění s vyprázdněnými hadicemi.
4. Vysuňte přístroj ven s hadicemi.

• Během přepravy nenaklánějte.
- Během instalace doporučujeme manipulovat s myčkou ve dvou osobách.

Údržba po delší době mimo provoz

Nebudete-li přístroj delší dobu používat, doporučujeme:

1. Odpojte myčku od elektrické zásuvky.
2. Odpojte myčku od přívodu vody a od odpadu. Zachytte zbývající vodu v trubkách do vhodné nádoby.
3. Mírně otevřete dvířka, aby se zabránilo vzniku zápachu v mycí komoře.

4. Zkontrolujte, zda je mycí komora myčky čistá.

5. Opravy smí provádět pouze servisní zástupce v přísném souladu s platnými bezpečnostními předpisy. Neodborné nebo nesprávné opravy mohou způsobit zranění nebo poškození přístroje.

6. Než se obrátíte na servis, pokuste se vyřešit některé obecné problémy vlastními silami podle pokynů v části Tipy a triky.

Technické problémy

Technické problémy
Problém Možné příčiny Řešení
Myčku nelze spustit. Dvířka nejsou	rádně zavřená. Zavřete pevně dviřka.
	Přístroj není připojen kelektrické zásuvce.	Připojte zástrčku síťového kabelu kelektrické zásuvce.
	Přístroj není zapnutý. Stiskněte tl ačítko Vypínač a vyberte program.
E1 Napouštění požadovaného	množství vody trvá příliš dlouho, vodovodní kohoutek je zavřený nebo je zablokován přívod vody nebo je příliš nízký tlak vody.	Zkontrolujte, zda je kohoutek zcela otevřený, zkontrolujte tlak vody a zkontrolujte, zda vodní hadice není zlomená.
E4 Přístroj se přeplňuje vodou Uz	avřete vodovodní kohoutek, odpojte od elektrické zásuvky a obratte se na kvalifikovaného servisního zástupce.
Vypouštěcí čerpadlo nefunguje správně.	Byl aktivován systém proti zatopení.	Odpojte od elektrické zásuvky.Odpojte přívod vody.Obratte se na kvalifikovaného technika.

Obecné problémy

Obecné problémy
Problém Možné příčiny Řešení
Na konci programu zbývá v dávkovači zbytek mycího prostředku.	Při vkládání mycího prostředku byl dávkovač dosud vlhký.	Před vložením mycího prostředku zajistěte, aby byl dávkovač suchý.
Víčko dávkovače mycího prostředku nelze řádně zavřít.	Ucpaný zbytek mycího prostředku blokuje západku.	Vyčistěte západku.
Klepání v mycí komoře. Jedno z o střikovacích ramen naráží do některého předmětu v komoře.		Přerušte program a přerovnejte předměty, které blokují ostřikovací rameno. Viz část Plnění myčky nádobí.
Šmouhy na skle a příborech. Je nastavena příliš vysoká dávka leštidla.		Kroužkem dávkovače leštidla nastavte nižší dávku.
Nádobí, příbory a sklo nejsou suché.	Dávka leštidla je pravděpodobně nedostatečná nebo je dávkovač leštidla téměř prázdný.	Doplňte dávkovač, kroužkem dávkovače leštidla nastavte vyšší dávku nebo použijte jinou značku leštidla.
	Porcelán byl vyjmut z myčky příliš brzo.	Ponechte porcelán v myčce, dokud se neozve zvukový signál.
Na příborech a porcelánu je vidět bílá usazenina, sklo je zakalené; film nelze otrít.	Bylo použito málo leštidla. Doplňte dávkovač, kroužkem dávkovače leštidla nastavte vyšší dávku nebo použijte jinou značku leštidla.
	Nedostatek soli v zásobníku. Doplňte zásobník soli.
	Nesprávně našroubované víčko zásobníku soli.	Našroubujte víčko správně.
	Byl použit nevhodný mycí prostředek.	Použijte jiný mycí prostředek. Použijte standardní prášek do myčky nádobí.
	Příliš nízké nastavení spotřeby soli.	Vyberte vyšší nastavení spotřeby soli.
Sklo je matné a má změněnou barvu; film nelze otrít.	Sklo není vhodné do myčky nádobí. Je poškozen povrch.	Sklo, které není vhodné do myčky nádobí, myjte v ruce.
Skvrny od čaje nebo rtěnky nebyly zcela odstraněny.	Teplota mytí vybraného programu byla příliš nízká.	Vyberte program s vyšší teplotou mytí.
	Příliš nízký bělící efekt použitého mycího prostředku.	Použijte jiný mycí prostředek.
	Před mytím jste zapomněli provést předmytí nebo odstranit skvrny utěrkou.	Před mytím provedte předmytí nebo odstraňte skvrny utěrkou.

Likvidace myčky nádobí

• Starou myčku znehodnotte tak, aby ji nebyl možné používat. Odpojte od elektrické zásuvky a přívodu vody, odřízněte kabel a zástrčku od napájecího kabelu. Znefunkčněte zámek dvírek tak, aby se děti náhodně nemohly zavřít uvnitř. Zajistěte řádnou likvidaci myčky.
• Na konci provozní životnosti nesmí být výrobek zlikvidován společně s komunálním odpadem. Přístroj musí být odevzdán orgánu, který v místě odpovídá za sběr odpadu a nebo dodavateli, který tuto službu nabízí. Samostatná likvidace komunálního odpadu zabraňuje možným negativním dopadům na životní prostředí a zdraví, které souvisejí s nesprávnou likvidací výrobku a umožňuje recyklaci materiálů výrobku a dosáhnout tak úspor energie a surovin. Jako připomínka na nutnost likvidovat toto zařízení samostatně mimo komunální odpad je výrobek opatřen značkou přeškrtnuté popelnice.
• Zajistěte, aby přístroj během skladování před likvidací nepředstavoval žádné nebezpečí pro děti.

Likvidace obalových materiálů

Zlikvidujte prosím plastové části obalů nebo sáčky bezpečným způsobem a uchovejte je mimo dosah kojenců a malých dětí.

Model LDWTT13E
Rozměry 550mm (Š) x 511.5mm (H) x 438mm (V)
Objem 6místné
Požadovaný tlak vody 0,04 – 1,00 MPa
Příkon 1280 W
Jmenovité napětí 230 V ~ 50 Hz
Příkon ve vypnutém stavu 0,49 W
Příkon v zapnutém stavu 0,49 W
Třída energetické účinnosti 1	A+
Roční spotřeba energie 2	174 kWh
Spotřeba energie během standardního mycího cyklu 0,61 kWh
Roční spotřeba vody 3	1960 litrů
Třída účinnosti sušení 4	A
Standardní mycí cyklus 5	EKO 55°C
Délka programu standardního mycího cyklu 170 min.
Hlučnost 53 dB(A) re 1 pW
Montáž Stolní
Možnost zabudování	Ano

Změny funkcí a technických údajů bez předchozího upozornění vyhrazeny.

Poznámka:

① A + + + (nejvyšší účinnost) až D (nejnižší účinnost)
② Spotřeba energie „174“ kWh za rok na základě 280 standardních mycích cyklů při plnění studenou vodou a při spotřebě energeticky úsporných režimů. Skutečná spotřeba energie závisí na způsobu používání.
3 Spotřeba vody „1960“ litrů za rok na základě 280 standardních mycích cyklů. Skutečná spotřeba vody závisí na způsobu používání.
4 A (nejúčinnější) až G (nejméně účinné)
5 Toto je program použitý pro informace energetického štítku a je vhodný pro mytí běžně znečištěného nádobí. Jedná se o nejvýhodnější program z hlediska kombinované spotřeby energie a vody pro daný typ nádobí.

• Tento přístroj při dodání splňuje evropské normy a směrnice v aktuálním znění:
- LVD 2006/95/EC
- EMC 2004/108/EC
- ERP 2009/125/EC

- Výše uvedené hodnoty byly naměřeny podle norem v uvedených provozních podmínkách. Výsledky se mohou značně lišit podle kvality a znečištění nádobí, tvrdosti vody, množství mycího prostředku atd.

Z jednotky odstráňte všetok obalový materiál. Obalový materiál si uložte. Ak obalový materiál likvidujete, postupujte v súlade s miestnymi predpismi.

Po nainštalovaní spotrebiča skontrolujte, že sietová zástrčka je lahko dostupná.

- Hadicu na vypúšťanie vody zaistite k odpadovému potrubiu, aby sa počas procesu umývania neuvolňila.

1. Ovládací panel
2. Rukovät dvierok

Pohl'ad zozadu

1. Tíne
2. Košíky na šálky

SK

Pohl'ad zvnútra

Otáčaním gombíka zvolíte cykly umývania.

1. Čas oneskorenia

1. Výstražný indikátor vtoku

• Po vložení riadu zatlačte košíky na doraz do umývačky riadu.
  • Dvihnite dvierka a zatlačte, kým nekliknú v správnej polohe.
  • Dvierkami umývačky riadu netrieskajte.

1. Vyberte košík a odskrutkujte uzáver nádržky.

Pred naplnením umývačky riadu

Košík umývačky riadu

Stojan na šálky so závesmi

Číslo Položka

1 Vidličky

2 Polievkové lyžice

3 Dezertné lyžičky

4 Čajové lyžičky

5 Nože

6 Servírovacie lyžice

7 Naberačka na šťavu z mäsa/omáčku

8 Servírovacia vidlička

Umývačku riadu vypnite. Pomocou zahroteného predmetu, napr. kokteilovou tyčkou, uvolnite časti jedla v dýzach postrekovacích ramien.

Tento symbol na produktu nebo v návodu znamená, že elektronické a elektrické zařízeni na konci životnosti nepatři do běžného domovního odpadu.

V zemích EU jsou provozovány systémy odděleného sběru.

Vice informaci vám poskytne místní úřad nebo prodejce, u néhož jste produkt zakoupili.

SK

Tento symbol na výrobku alebo v návode na obsluhu znamená, že elektrické a elektronické zariadenie sa musi po skončení jeho životnosti likvidovat separovane od domového odpadu.
