L714WM13E - Pračka Logik - Bezplatný návod k obsluze

Typ produktu	Pračka
Značka	Logik
Model	L714WM13E
Kapacita	7 kg
Maximální rychlost odstřeďování	1400 rpm
Třída energetické účinnosti	A++
Rozměry (V x Š x H)	85 x 60 x 55 cm
Hmotnost	65 kg
Napájení	220-240V, 50 Hz, 10 A
Počet programů	15
Spotřeba vody na cyklus	50 L
Hladina hluku (praní/odstřeďování)	58 dB / 76 dB
Klíčové funkce	Odložený start, Dětská pojistka, Rychlé praní, Ekologické praní, Předpírka
Údržba	Pravidelně čistěte filtr, čistěte zásuvku na prací prostředek, spouštějte cyklus čištění bubnu
Bezpečnostní prvky	Protipovodňový systém, ochrana proti přehřátí, detekce nevyvážené náplně
Dostupnost náhradních dílů	Buben, těsnění dveří, motor, elektronická deska, řemeny, čerpadla
Index opravitelnosti	7.5 / 10
Dostupnost manuálu	Bezplatné stažení PDF na notice-facile.com

Často kladené otázky - L714WM13E Logik

Kde si mohu stáhnout uživatelský manuál pro Logik L714WM13E?

Manuál ve formátu PDF si můžete zdarma stáhnout z notice-facile.com vyhledáním vašeho modelu nebo návštěvou stránky produktu.

Jaké jsou běžné chybové kódy u této pračky?

Mezi běžné chybové kódy patří E10 (problém s přívodem vody), E20 (problém s odvodem) a E30 (chyba zámku dveří). Kompletní seznam najdete v manuálu.

Jak vyčistím filtr na Logik L714WM13E?

Vypněte a odpojte pračku. Otevřete spodní klapku, odšroubujte kryt filtru a odstraňte vlákna/nečistoty. Opláchněte pod tekoucí vodou a znovu složte.

Jak spustím cyklus čištění bubnu?

Pokud je k dispozici, vyberte program 'Čištění bubnu', nebo spusťte horký cyklus (90 °C) s octem nebo komerčním čističem. Nepřidávejte prádlo.

K čemu slouží dětská pojistka?

Po aktivaci dětská pojistka zabraňuje náhodnému stisknutí tlačítek během cyklu. Pro zapnutí/vypnutí podržte příslušné tlačítko.

Proč moje pračka vydává hlasité zvuky?

Hlasité zvuky mohou být způsobeny neodstraněnými přepravními šrouby, nerovnou podlahou, nevyváženou náplní nebo cizími předměty v bubnu. Zkontrolujte a upravte podle potřeby.

Jak nainstaluji Logik L714WM13E?

Odstraňte přepravní šrouby, vyrovnejte pračku pomocí nastavitelných nožiček, připojte hadice k přívodu studené a teplé vody (pokud je k dispozici), zapojte do uzemněné zásuvky a zajistěte správný odtok.

Jaký typ pracího prostředku mám použít?

Použijte tekutý nebo práškový prací prostředek s vysokou účinností (HE). U předních plnění se vyhněte nadměrné pěně. Dodržujte dávkování uvedené na obalu pracího prostředku.

Jak opravím, pokud pračka neodstřeďuje?

Zkontrolujte, zda není ucpaný odtok, zda není náplň nevyvážená nebo zda není přetržený řemen. Také se ujistěte, že je nastavena rychlost odstřeďování. Pokud problém přetrvává, obraťte se na technika.

Jaká je maximální kapacita pro jemný cyklus?

U jemných tkanin nepřekračujte 3.5 kg, aby nedošlo k poškození. Vždy zkontrolujte štítky na oblečení.

NÁVOD K OBSLUZE L714WM13E Logik

Návod na instalaci / používání Pračka na 7 kg

Návod na inštaláciu a obsluhu Práčka, 7 kg náplň

GB

NO

SE

FI

DK

CZ

SK

Bezpečnostní upozornění 22

Vybalení 138

Instalace 139

Instalace pračky....139

Výběr správného místa pro pračku....139

Přesun a instalace....140

Vyjmutí přepravních šroubů....140

Výběr správného místa pro pračku....140

Přesun pračky....140

Délky kabelu a hadice....141

Vyrovnání pračky....141

Hadice přívodu vody....141

Vypouštěcí hadice 142

Připojení do elektrické zásuvky....143

Přehled výrobku 144

Jednotka....144

Ovládací panel 145

Příprava....146

Roztřídění prádla 146

Příprava prádla 146

Přidání pracího prostředku a aviváže....146

Před prvním použitím 148

Nastavení mytí....148

Vyjmutí prádla (po dokončení programu)....148

Výběr programu....149

Ztlumení a obnovení zvuku....150

Důležité informace....150

Vkládání jemného prádla do bubnu 150

Jaký prací prostředek použít 150

Jak používat škrob....150

Údržba – čistění pračky 152

Čištění bubnu....152

Čištění vnějších povrchů pračky 152

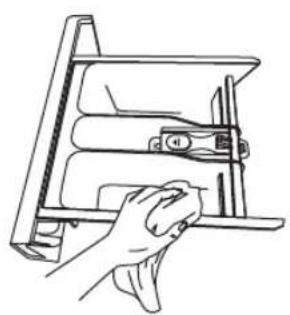

Čištění zásuvky na prací prostředek 152

Přepadová zátka.... 152

Čištění těsnění dveří a okénka....152

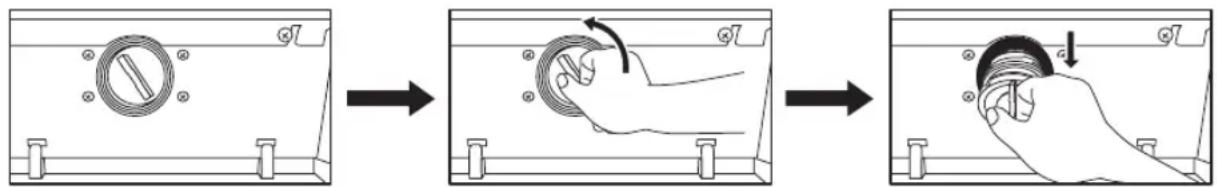

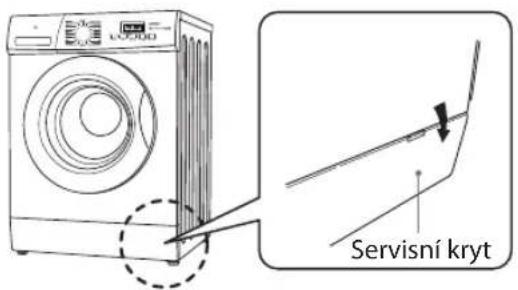

Čištění vypouštěcího filtru 153

Prevence zamrznutí přívodní hadice....153

Čištění sítka v přívodní hadici 153

Tipy a triky....154

Otázky a odpovědi 156

Kód chyby....157

Technické údaje....157

Technický list....158

Bezpečnostné výstrahy 25

Vybalenie 160

Installation....161

Údržba - Čistenie práčky 174

Čistenie bubna 174

Čistenie vonkajšej časti práčky 174

Čistenie zásuvky na prací prostriedok 174

Uzáver odtoku 174

Čistenie tesnenia dverí a priezoru....174

Čistenie odtokového filtra....175

Otázky a odpovede ....178

Kód chyby....179

Technické parametre....179

Práčka Fiche ....180

Bezpečnostní upozornění

CZ

Dodržujte veškeré bezpečnostní zásady uvedené níže, aby se omezilo nebezpečí zranění nebo úrazu elektrickým proudem.

VAROVÁNÍ!

• Pokud pračku nebudete delší dobu používat, například během vaší dovolené, odpojte zástrčku ze zásuvky a vypněte přívod vody. To je zvlášť důležité, pokud v okolí pračky není zajištěn odtok.
• Pokud necháte přívod zapnutý, hrozí vznik přetlaku a únik vody.

Obecné použití

• Pračka je během přepravy zajištěna přepravními šrouby. Ty je nutno klíčem nebo podobným nástrojem vyjmout, ještě než pračku nainstalujete. Pokud to neuděláte, bude pračka při odstřed’ování silně vibrovat.
• Neinstalujte pračku na místo, kde bude vystavena vlhku nebo povětrnostním vlivům. Pokud to uděláte, hrozí úraz elektrickým proudem, požár, porucha nebo zhoršení vlastností.
• Nelijte vodu na žádnou část pračky. Hrozí zkrat nebo úraz elektrickým proudem.
• Nepřibližujte k pračce zdroje otevřeného ohně, např. cigarety nebo svíčky. Hrozí poškození nebo požár.
• Nepřibližujte k pračce hořlavé materiály - například petrolej, benzín, technický benzín, ředidlo ani alkohol nebo hadry nasáklé těmito látkami. Hrozí výbuch nebo požár.
• Tato pračka je vhodná pouze k praní textilií označených „lze prát v pračce“.
• Nepřipojujte pračku k přívodu horké vody. Pračka funguje pouze s přívodem studené vody.
• Než začnete používat pračku, otevřete kohoutek a ověřte, že je hadice správně připojena. Pokud ne, hrozí únik vody.
• Nevkládejte do pračky příliš mnoho prádla nebo pracího prostředku. Hrozí problémy s pračkou nebo prádlem.
• Dejte pozor, aby se při zavírání prádlo nezachytilo do dvířek. Hrozí únik vody a poškození prádla.
• Pračka je určena pouze pro domácnost.

Napájení a kabel

• Použijte k tomu určenou zásuvku v domácnosti, musí být na 10 A 220 až 240 Vstř. Pokud pračku připojíte k zásuvce spolu s jinými spotřebiči, hrozí přehřátí a požár.
• Zkontrolujte, zda je koncovka kabelu v zásuvce zasunuta až na doraz. Nedokonalé připojení může vést k přehřátí, úrazu elektrickým proudem nebo požáru.
• Zkontrolujte, zda kabel a zástrčka nejsou poškozeny. Dojde-li k poškození napájecího kabelu, musí výměnu provést výrobce, autorizovaný servis nebo osoba s odpovídající kvalifikací, aby se zabránilo ohrožení.
• Při čištění pračky musí být zástrčka odpojena ze zásuvky.
• Nedotýkejte se napájecího kabelu vlhkýma rukama. Hrozí úraz elektrickým proudem.
• Pravidelně kontrolujte zástrčku, zda není znečištěná. Nahromadění nečistot na zástrčce může způsobit požár. Preventivně kabel odpojte a zástrčku očistěte suchým hadrem.
• Při odpojování zástrčky tahejte vždy za ni, nikdy ne za kabel. Tah za kabel může vést k úrazu elektrickým proudem nebo požáru.
• Nepoužívejte adaptér napájecí zástrčky ani prodlužovací kabel. Hrozí přehřátí a požár.
• Zkontrolujte, zda napětí v zásuvce odpovídá napětí uvedenému na pračce. Pokud si nejste jisti, volejte elektrikáře.
• Zástrčka musí vždy zůstat dostupná, aby bylo možné odpojení, nebo musí být do pevného přívodu instalován vypínač, který odpojí všechny jeho póly.

Prevence úrazů/škod

- Nešplhejte na pračku. Hrozí poranění nebo poškození pračky.

• Při otvírání a zavírání dvířek dejte pozor na prsty a pant dveří, hrozí poranění.
• Prádlo kontrolujte, zda neobsahuje sponky, špendlíky, mince, svorky apod. Hrozí poškození prádla nebo pračky.
• Aby nedocházelo k nárazům velkých těžkých předmětů (např. spon, knoflíků atd.) do skla dvířek, obracejte oděv naruby nebo tyto předměty odstraňte. Hrozí poškození prádla nebo pračky.
• Neperte, nemáchejte a neždímejte nepromokavé plachty nebo oděvy. Hrozí vibrace nebo selhání pračky při odstředování, s následným nebezpečím úrazu, poškození pračky nebo škod v důsledku úniku vody.
• Dejte pozor při vypuštění horké vody nebo pracího prostředku z bubnu. V zájmu prevence úrazů.
• Pračku nerozebírejte, neopravujte a neupravujte. Pračka by se mohla porouchat a poté hrozí požár nebo úraz.
• Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo duševními schopnostmi, nedostatkem zkušeností nebo znalostí, pokud nejsou při jeho použití pod dozorem nebo vedením osoby odpovědné za jejich bezpečnost.
• Dohlédněte, aby si děti se spotřebičem nehrály.
• Nesahejte na prádlo uvnitř pračky, dokud se buben úplně nezastaví. I pokud se buben otáčí pomalu, stále dokáže poranit. V tomto ohledu dejte velký pozor na děti.
• K připojení spotřebiče k vodovodu použijte s ním dodávanou novou hadici. Nepoužívejte znovu staré hadice.
• Ventilační otvory na dolní straně pračky nesmí být zakryty kobercem.

VAROVÁNÍ

PROVÁDĚNÍ OPRAV NEBO SNÍMÁNÍ KRYTŮ, KTERÉ NEJSOU POPSÁNY V NÁVODU, JE NEBEZPEČNÉ, POKUD NEJSTE AUTORIZOVANÝM SERVISNÍM TECHNIKEM.

ABY NEDOŠLO K ÚRAZU ELEKTRICKÝM PROUDEM, NEPOKOUŠEJTE SE SAMI O TAKOVÉ OPRAVY.

Bezpečnostné výstrahy SK

Všeobecné bezpečnostné pokyny

Napájecí zdroj a kabel

Při čištění pračky odpojte napájecí kabel.

Přístroj zcela vybalte. Obaly uschovejte. Pokud je likvidujete, učiňte tak prosím v souladu s místními předpisy.

Balení obsahuje následující položky:

4 ks víčka krytu přepravních šroubů

Držák hadice tvaru U

Hadice přívodu vody

Instalace pračky

Pozorně čtěte pokyny a dodržte je.

• Kromě zde uvedených pokynů platí zvláštní předpisy pro rozvod elektřiny a vody. Pokud si nejste jisti, svěřte připojení pračky kvalifikovanému technikovi.
• Pračka je těžká – pozor při zvedání. Nezvedejte ji za vystupující součásti (např. dvířka).
• Varování: Zmrzlé hadice se mohou roztrhnout. Pračku neinstalujte venku nebo na místech, kde hrozí zamrznutí. Kabely a hadice veďte tak, aby nehrozilo skřípnutí a promáčknutí.

Za pračkou musí být další volné místo (přibližně 120 mm). To z důvodu umístění přívodní a vypouštěcí hadice.

Výběr správného místa pro pračku

Zkontrolujte, zda je dostatek místa. V zájmu omezení vibrací a hluku pračku instalujte na rovný a stabilní povrch. Neinstalujte pračku na přímé slunce ani na místo, kde hrozí zamrznutí.

Přesun pračky musí provádět nejméně dvě osoby.

• Ventilační otvory na dolní straně pračky nesmí být zakryty kobercem. • Začněte naklopením pračky dozadu.
• Jeden musí stát za pračkou a držet ji za zadní stranu horního panelu. Druhý musí uchopit nožky na dolním okraji přední strany. • Zkontrolujte, zda máte veškeré příslušenství potřebné k instalaci. • Doporučujeme, abyste instalaci pračky svěřili kvalifikovanému technikovi.

Přesun a instalace

Vyjmutí přepravních šroubů

Čtyři přepravní šrouby brání pohybu vnitřních součástí pračky během přepravy.

Před instalací je nutno je vyjmout. Použijte klíč (není součástí dodávky) a dodržujte níže uvedené pokyny.

Nespouštějte pračku, dokud neodstraníte přepravní šrouby, jinak hrozí silné vibrace a může dojít k poškození pračky.

Výběr správného místa pro pračku

• Zkontrolujte, zda je dostatek místa. • V zájmu omezení vibrací a hluku pračku instalujte na rovný a stabilní povrch. - Neinstalujte pračku na přímé slunce ani na místo, kde hrozí zamrznutí. - Ventilační otvory na dolní straně pračky nesmí být zakryty kobercem.

Přepravní šrouby budete potřebovat při budoucím přesunu pračky, proto je dobře uschovejte.

Přesun pračky

Před přesunem pračky

• Zavřete kohoutek přívodu a spuštěním pračky z ní vypusťte vodu. Vypusťte případný zbytek vody z výstupní hadice. • Odpojte přívodní kabel. • Upevněte přepravní šrouby.

Před přesunem pračky zašroubujte přepravní šrouby.

Délky kabelu a hadice

Postup připojení zleva, postup připojení zprava

Vyrovnání pračky

Na dolní straně jsou 4 nožky. Jejich seřízením je nutno nastavit pračku do vodorovné roviny.

1. Pojistné kroužky nožek uvolníte otočením po směru hodin.
2. Poté otáčením nožky prodloužíte nebo zkrátíte.
3. Pomocí vodováhy ověřte, že je pračka přesně vodorovně.
4. Utáhněte pojistné kroužky otáčením proti směru hodin (směrem k tělu pračky).

Zkontrolujte utažení všech čtyř zajišťovacích kroužků.

Ujistěte se, že nožky nejsou vyšroubovány příliš ven, aby nedošlo ke ztrátě stability pračky.

Hadice přívodu vody

Na co pamatovat

• Dodržením pokynů v této sekci předcházejte únikům vody. - Nepřipojujte hadici ke kombinovanému kohoutku. - Nekrutte, nemačkejte, neupravujte a neřežte hadici. - Pračku připojujte k přívodu studené vody. Nepřipojujte ji k přívodu teplé vody. • Vždy použijte novou přívodní hadici. Nepoužívejte znovu staré hadice.

Připojení hadice

1. Abyste předešli únikům ve spojích, zajistěte správnou instalaci pryžových těsnění na oba konce přívodní hadice. Neinstalujte hadici bez těsnění.
2. Připojte rovný konec přívodní hadice ke kohoutku se studenou vodou.
3. Zahnutý bílý konec hadice připojte ke vstupnímu ventilu na pračce. Plastové části spojek utáhněte pouze rukou. Pokud si nejste jisti, svěřte instalaci kvalifikovanému instalatérovi.
4. Pomalu otvírejte kohoutek a zkontrolujte, zda ve spojích neuniká voda.

• Netahejte za vypouštěcí hadici, nekrutte ji a neohýbejte. Pračku nesmíte umístit dále než 85 cm od zaústění vypouštěcí hadice. • Vypouštěcí hadice musí být upevněna do výšky 60 až 100 cm, ne níže, ne výše.

Vypouštění do vany

• Upevněte vypouštěcí hadici tak, aby z vany nemohla vypadnout. - Neblokujte odtok z vany a zkontrolujte, že z ní voda dokáže odtékat tak rychle, aby nepřetekla. - Nedopustte, aby se konec vypouštěcí hadice dostal pod hladinu vody, protože hrozí zpětný tok vody do pračky.

Vypouštění do vany Vypouštění do odpadu

Připojení do elektrické zásuvky

V zájmu bezpečí:

• Nepoužívejte adaptér napájecí zástrčky ani prodlužovací kabel.
• Při poškození síťového kabelu nebo zástrčky je přestaňte používat a požádejte o pomoc kvalifikovaného technika.
• Napájecí kabel pračky je vybaven uzemněnou zástrčkou. Tuto zástrčku je nutno připojit do uzemněné zásuvky na 13 A. V případě pochybností se obratte na kvalifikovaného elektrikáře.
• Zástrčka musí vždy zůstat dostupná, aby bylo možné odpojení, nebo musí být do pevného přívodu instalován vypínač, který odpojí všechny jeho póly.

Kontrolní seznam instalace

Tímto by měla být instalace pračky dokončena.

Projděte si kontrolní seznam a ujistěte se, že byla instalace provedena správně!

Otázky Zaškrtněte
Přepravní šrouby - vyjmuli jste je a nasadili správně víčka?
4 vyrovnávací nožky	Čtyři nastavitelné nožky - jsou spolehlivě přišroubovány k nožce?
	Čtyři podložky nožek - jsou zmáčknuty naplocho?
Napájení - je elektrická zásuvka uzemněná, na 10 A 220 až 240 Vstř?
Stojí pračka na rovné stabilní ploše?
Přívodní hadice - je připojena, přívod zapnut, voda neuniká?

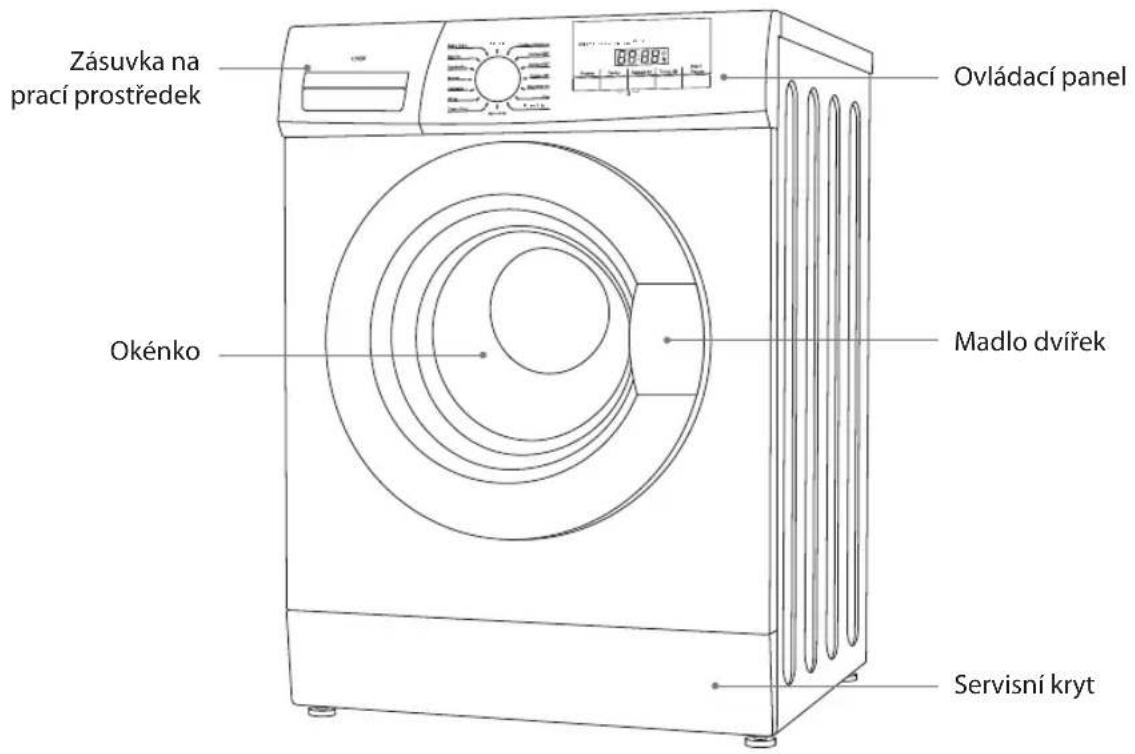

Jednotka

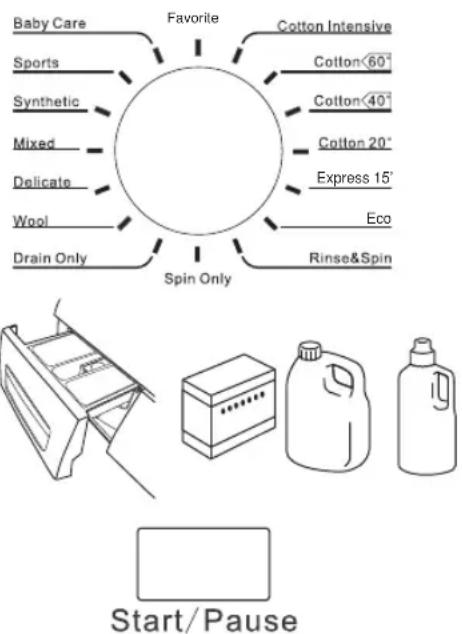

Ovládací panel

• Potřebujete-li změnit nastavení po zahájení praní, VYPNĚTE a potom znovu ZAPNĚTE napájení. Znovu vyberte program, otáčky odstředování a volitelné funkce a potom stiskněte tlačítko Spustit / pozastavit. (Ujistěte se, že je dětský zámek vypnut, jinak bude pokračovat původní program.)
• Při kontrole ve výrobním závodě se pračka plní vodou, takže v pračce mohou být kapky zkondenzované vody. Nejedná se o závadu.

Během prvních několika použití může být cítit zápach motoru, nejedná se o závadu, je to normální.

Přečtěte si následující pokyny, abyste věděli, jak nejlépe prádlo na praní připravit.

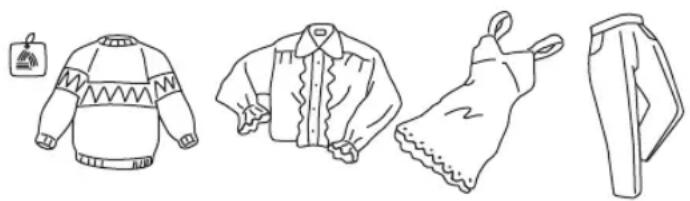

Roztřídění prádla

• Roztřiďte prádlo podle nášivek na něm, které určují, jak se má konkrétní kus prát.
• Roztřiďte prádlo podle barvy, typu látky a intenzity znečištění. To vám pomůže vybrat správný program a teplotu při praní.
• Nepřekračujte maximální náplň pračky! Maximální náplň podle vybraného programu viz sekce Výběr programu.

Příprava prádla

• Před praním odstraňte skvrny. - Některé kusy prádla musíte před vložením do pračky vložit do pracího pytle, např. podprsenky s kosticemi, leginy a oblečení s krajkami, aby se nepoškodilo. - Zkontrolujte kapsy oblečení, aby v nich nebylo nic, co by mohlo poškodit oblečení nebo pračku. - Tkanice svažte, zipy zatáhněte, oblečení se zipy otočte naruby. - Aby nedocházelo k nárazům velkých těžkých předmětů (např. spon, knoflíků atd.) do skla dvířek, obracejte oděv naruby nebo tyto předměty odstraňte. Hrozí poškození prádla nebo pračky. - Před praním okartáčujte z oděvů vlasy, srst, písek a další nečistoty. - Pokud má látka plastický povrch, otočte prádlo naruby. - Nestálobarevné prádlo se musí prát odděleně - Vložte prádlo do pračky. Zavřete dvířka pračky. Dejte pozor, abyste nic neskřípli mezi dvířka a pryžové těsnění.

Přidání pracího prostředku a aviváže

• Přidejte prací prostředek do k tomu určeného zásobníku. • Aviváž nalijte ještě před zahájením praní.
• Prací prostředek a aviváž dávkujte podle náplně pračky, intenzity znečištění, tvrdosti místní vody a pokynů výrobců příslušných prostředků.
• Pro mírně znečištěné prádlo není nutná předpírka a stačí jen malé množství pracího prostředku v zásobníku 2 (II) zásuvky na prací prostředek.

- Silně znečištěné prádlo perte s předpírkou, jednu čtvrtinu pracího prostředku dejte do zásobníku 1 (I) a zbytek do zásobníku 2 (II). To platí pouze při použití pracího prášku.

Hustou aviváž rozředte vodou. Odstraněním ucpání zabraňte přetečení. Maximální náplň je 40 ml.

• Nepoužívejte pračku s vyjmutou zásuvkou na prací prášek. Hrozí únik vody nebo nesprávná funkce pračky.
• Pokud zapomenete přidat prací prášek, vypustte z pračky vodu aktivací programu odstředování. Poté můžete přidat prací prášek a znovu spustit vybraný program. Prací prostředek se do bubnu ze zásuvky dostane pouze spláchnutím vodou.
• Aby v zásuvce nezůstával zbytek pracího prášku, před nasypáním ji musíte dokonale vysušit. Při sypání do zásuvky se ujistěte, že prací prášek netvoří hrudky.
• Pokud cyklus máchání neodstraní z prádla veškerý prací prostředek, dávejte ho méně.
• Nedávejte více aviváže než po značku MAX v příslušném zásobníku
• Nepoužitou aviváž po skončení praní vypláchněte vodou nebo vytřete vlhkým hadrem.
• Kapalný prací prostředek můžete použít se všemi programy bez předpírky. Pro tento účel nainstalujte desku úrovně tekutého pracího prostředku z brašny s příslušenstvím do 2. přihrádky zásuvky na prací prostředek a nastavte množství tekutého pracího prostředku podle úrovní na desce. Po vyprání nezapomeňte desku úrovně tekutého pracího prostředku vyjmout.

Typ vlákna	Maximální obsah bubnu
	7.0kg
Bavlna 7.0kg
Syntetika 3.5kg
Vlna 2.5kg

Před prvním použitím

Před prvním praním prádla nejdříve spusťte kompletní program praní:

1. Připojte pračku k elektrické zásuvce a k přívodu vody.
2. Vložte malé množství pracího prostředku do zásuvky na prací prostředek. Zavřete zásuvku.
3. Vyberte program praní.
4. Stiskněte tlačítko NAPÁJENÍ.
5. Stiskněte tlačítko START / PAUZA.

Nastavení mytí

Standardní praní

1. Zatáhněte za rukojeť dvířek a vložte do bubnu prádlo. Zabraňte zachycení prádla ve dvířkách.
2. Zavřete dvířka a otočením voliče programů vyberte program praní a teplotu vody.
3. Nastavte otáčky odstředování na max (program praní sám vybere max. otáčky odstředování) nebo na nižší hodnotu, pokud potřebujete.
4. Přidejte prací prostředek do k tomu určeného zásobníku. Množství pracího prostředku závisí na typu prádla, stupni znečištění a tvrdosti vody. Použijte množství pracího prostředku doporučené na jeho obalu.
5. Stiskem tlačítka Power.
6. Spusťte praní stiskem tlačítka Spustit/pozastavit.
7. Po dokončení programu zazní zvukový signál.

• Pokud jsou dveře zamčeny a pračku vypnete a potom zapnete - nebo dojde k výpadku napájení - zůstanou zamčeny 1 minutu.
• Po spuštění pračky indikátor Start / pauza přestane blikat a začne svítit.

Vyjmutí prádla (po dokončení programu)

Během čištění bubnu do pračky nevkládejte prádlo.

• Otevřete dvířka pračky a vyjměte prádlo.
• Odstraňte cizí předměty, abyste předešli rezivění.
• Nechte dvířka pračky a zásobník pracího prostředku otevřený, aby se odpařily zbytky vody.

Výběr programu

Přehled dostupných programů, přídavných funkcí a volitelných nastavení.

U některých programů lze samostatně volit teplotu.

Popis\Postup	Náplň (kg)	Přihrádka na prací prostředek			Výchozí Tepl. (°C)	Přibl. Délka Cyklu (min.)	Vých. otáčky odstředování
	7.0	Přihrádka I	Přihrádka II	Přihrádka na aviváž			1400
Intenzivní bavlna	7.0		●	O 40	119 1000
Bavlna 60° 7.0			●	O 60	206 1400
Bavlna 40° 7.0			●	O 40	206 1400
Bavlna 20° 7.0			●	O 20	81 1000
Expresní 15' 2.0			●	O Studená 15 800
EKO 7.0			●	O 30	69 800
Propláchnout a odstředit	7.0 X	O			Není k dispozici	34 1000
Dětské prádlo	7.0		●	O 60	107 1000
Sportovní	7.0		●	O 40	86 800
Syntetika	3.5		●	O 40	73 800
Smíšené	7.0		●	O 40	78 1000
Jemné	7.0		●	O 30	66 600
Vlna	2.5		●	O 40	66 400
Pouze vypuštění	7.0 X	X			Není k dispozici	1	0
Pouze odstředit	7.0 X	X			Není k dispozici	14 1000

Testovací program EN 60456 / program energetického štítku s bavlnou 60°C / 40°C, max. otáčky odstředování a intenzivní funkce.

- Means nezbytné

O Means volitelně

X Means není nezbytné

Energetická třída A+

Energetický testovací program: Bavlna 60°C/40°C (při nejvyšších otáčkách; ostatní jako výchozí)

Poloviční náplň pro 7,0kg přístroj: 3,5 kg.

„Bavlna 60°/40°“ jsou standardní prací programy, na které se vztahují informace uvedené na štítku a ve složce a které jsou vhodné pro praní běžně špinavého bavlněného prádla; jedná se o nejúčinnější programy z hlediska kombinované spotřeby energie a vody pro praní tohoto typu bavlněného prádla, kdy se skutečná teplota vody může lišit od teploty nastavené.

Poznámky: Parametry uvedené v této tabulce jsou pouze orientační. Rozdíl od normálního času při používání v závislosti na teplotě a náplni.

• Doba praní závisí na nastavené teplotě vody a vybraném programu. • Doba praní bude delší, pokud pračka potřebuje vyvážit náplň v bubnu.

Ztlumení a obnovení zvuku

• Přístroj vydá zvukový signál. - Program po spuštění, stisknutím tlačítka Vypínač po dobu 3 vteřin. - Obnovení zvuku, opětovným stisknutím tlačítka TEMP po dobu 3 vteřin.

Nastavení bude zachováno do další změny nastavení.

Důležité informace

Tyto programy jemně otáčejí bubnem, aby dosáhly nejlepších výsledků u jemného prádla.

Přibližné hmotnosti:

• Vlněný svetr (400 g)
• Hedvábná halenka / spodní prádlo (200 g)
• Kalhoty (400 g)

Vkládání jemného prádla do bubnu

• Zavřete zipy a knoflíky. • Postupně kladte jednotlivé kusy na sebe. - Nepřeplňujte buben, hrozí nadměrné vibrace nebo poškození pračky.

Jaký prací prostředek použít

• V případě vlněného prádla použijte mírný kapalný prací prostředek. Jiné prací prostředky by mohly poškodit vaše prádlo.
• S programy Vlna nebo Hedvábí bude pravděpodobně třeba použít máchání navíc pro odstranění přebytečného pracího prostředku z prádla. To závisí na množství použitého pracího prostředku a na množství pěny, která se vytvoří během hlavního pracího cyklu.
• Chcete-li přidat máchání navíc, před spuštění programu stiskněte tlačítko Máchání navíc.

Jak používat škrob

Syntetický škrob na prádlo je tužidlo. Postupujte podle návodu výrobce škrobu.

• Chcete-li použít škrob na prádlo, přidejte jej do přihrádky na aviváž vedle přihrádky na prací prostředek. Škrob bude automaticky použit na prádlo při závěrečném máchání.
• Pokud se obtížně nasypává, můžete jej před přidáním do přihrádky na aviváž rozpustit v malém množství vody. Nepřeplňte přihrádku přes značku MAX.

Po použití škrobu vyčistěte zásuvku na prací prostředek, zejména víčko přihrádky na aviváž. Případný přebytek škrobu z bubnu, spustte program „Rychlé praní” bez pracího prostředku.

Dětský zámek zabraňuje dětem náhodně změnit prací program:

1. Zapněte pračku.
2. Když pračka pere, stisknutím a podržením tlačítek Odložit a Otáčky současně po dobu 3 sekund nastavíte dětský zámek. Po aktivaci dětského zámku se rozsvítí ikona dětského zámku.
3. Když použijete tlačítko funkcí ovládacího knoflíku, když je dětský zámek aktivní, přístroj vydá akustický signál aktivního dětského zámku.
4. Chcete-li dětský zámek deaktivovat, stiskněte a podržte tlačítka Odložit a Otáčky, dokud ikona LED dětského zámku nezhasne.

• Deaktivujte dětský zámek po ukončení programu.
• Když je aktivován dětský zámek, přístroj deaktivuje volič otáček odstředování a tlačítka funkcí.

Před čištěním pračku vždy odpojte od elektřiny.

Čištění bubnu

Rezivé skvrny po kovových předmětech okamžitě odstraňujte bezchlorovým čisticím prostředkem.

Nepoužívejte ocelovou vlnu.

Během čištění bubnu do pračky nevkládejte prádlo.

Čištění vnějších povrchů pračky

• Vnější povrch pračky čistěte měkkým hadrem a jemným čisticím prostředkem, např. kuchyňským. • Nerozstřikujte na pračku vodu.
• Nepoužívejte čističe krémové konzistence, ředidla ani produkty obsahující alkohol nebo petrolej.

Čištění zásuvky na prací prostředek

1. Zásuvku na prací prostředek povytáhněte a poté vzadu uprostřed oddílu na aviváž stiskněte.
2. Poté ze zásuvky vodou vypláchněte starý prací prostředek. (K čištění pračky používejte hadr.) Pokud zásuvku pravidelně nečistíte, vzniknou usazeniny a hrozí vznik plísně.
3. Vraťte zásuvku na původní místo.

Vysuňte zásuvku na prací prostředek. Vyjměte přepadovou zátku a důkladně očistěte veškerou usazenou aviváž. Nasaďte očištěnou přepadovou zátku na místo. Zkontrolujte, zda je nasazena správně.

Čištění těsnění dveří a okénka

• Po každém praní okénko a těsnění omyjte od vláken a skvrn. Usazení většího množství vláken může vést k úniku vody.
• Z těsnění dveří po každém praní odstraňte případné zapadlé mince, knoflíky a další předměty.

Čištění vypouštěcího filtru

Dejte pozor na opaření, protože voda uvnitř čerpadla může být po praní při vysoké teplotě horká.

Před čištěním vypouštěcího filtru pračku vypněte a odpojte kabel od zásuvky.

1. Zatažením za rukojeť otevřete servisní kryt. Pod servisní kryt podložte vhodnou nádobu na zachycení vody.

1. Opatrně povolte vypouštěcí filtr. Voda může vytékat, je to normální.
2. Vyšroubujte filtr.
3. Pečlivě odstraňte vlákna a nečistoty, poté filtr vraťte zpět.

1. Otáčejte filtr po směru hodin a našroubujte jej na místo. Zavřete servisní kryt.

Prevence zamrznutí přívodní hadice

Pokud byla pračka dodána za mrazivého počasí, nechte ji 24 h po dodání při pokojové teplotě, až poté ji používejte. Tím se zajistí, že v přívodní hadici nebude led. Pokud přívodní hadice zamrzne, přidejte do bubnu pračky 2 až 3 litry teplé vody. Poté spustte program „Vypuštění“.

Čištění sítka v přívodní hadici

1. Kohoutkem vypněte přívod vody.
2. Zavřete dvířka pračky, vyberte program "Vypuštění" a stiskněte tlačítko Spustit/pozastavit.
3. Po dokončení vypněte napájení. Odpojte od kohoutku přívodní hadici.
4. Ručně z přívodní hadice vyjměte sítko na straně kohoutku a vyčistěte je malým kartáčkem (např. zubním).
5. Vratte sítko na původní místo.
6. Znovu připojte přívodní hadici pračky a kohoutkem zapněte přívod, zkontrolujte, zda neuniká voda.

Problémy Řešení
Tlačítka nefungují • Je aktivován dětský zámek. Deaktivujte dětský zámek.Pračka provádí program.Volič programů byl otočen na jiný program.
Dvířka se neotevřou • Možná je aktivní jejich zámek.Teplota nebo hladina vody by mohla být příliš vysoká.
Pokud omylem spustíte nesprávný program.		Nejdříve stiskněte tlačítko Spustit/pozastavit nebo otočte volič programu do polohy 0(Vypnuto). Potom otočte volič programu na správný program, požadované otáčky odstředování nebo volitelnou funkci. Stiskem tlačítka Spustit/pozastavit spustě nový program. (Poznámka: Doporučujeme program neměnit, pokud již pračka běžela 3 minuty.)
Neobvyklý zápach • Pryžové části a motory mohou při zahájení používání pračky vydávat zápach, který ale postupně zmizí.Jednou za měsíc byste měli vymýt buben.
Nevidím žádnou vodu Toto je normální. Hladina vody nesahá po okénko.
Do pračky se nenapouští voda		Možná je zavřený kohoutek.Možná zamrzla přívodní hadice nebo vodovod.Možná má vodovod poruchu.Možná je ucpaný filtr ve vstupním ventilu.
V pračce je pouze malé množství vody		Pokud jste program pozastavili a poté znovu spustili, pračka mohla část vody vypustit.Nedolévejte dvířky další vodu.
Voda se během praní doplní automaticky		Toto je normální. Voda se doplnuje, jak hladina klesá, a při velké náplní prádla se může doplnit i několikrát.
Pračka neodstřeđuje. • Pravděpodobně je aktivní odložení vypuštění. Pokračujte stisknutím tlačítka Odložení vypuštění.Pokud je v pračce malá náplň, může být rozpoznána jako nevyvážená a po několika pokusech může prestat odstředovat. Vyberte ruční odstředování.
Do pračky se během máchání nenapouští voda		Pračka před mácháním otáčí bubnem a odstředí vodu zbylou po praní. Voda se poté doplní sama.
Během odstředování se buben několikrát zastaví a roztočí		Toto je normální. Pračka zjistila nevyvážení prádla v bubnu a snaží se to napravit.
Na dvířkách nebo těsnění zůstane pěna a voda		I když se mohou objevit zbytky vody a pěny, nemá to žádný vliv na kvalitu máchání.
Odstredovanie štart opakovať.		Toto je normálne. Hoci odstredovanie začiatok opakovanie, je to funkcia, kde centrigureres pokoj.
V pračce je příliš mnoho pěny		To se může stát, pokud dáte prací prášek přímo do bubnu - musíte jej dávat do zásuvky na prací prášek.Množství pěny může záviset na teplotě, hladině a tvrdosti vody.Možná jste nepoužili dostatek pracího prášku.Nožná používáte prací prášek s potlačenou pěnivostí.Silně znečištěné prádlo omezí tvorbu pěny z pracího prášku.Také větší náplň prádla může omezit množství pěny.
V pračce je příliš mnoho pěny		Množství pěny může záviset na teplotě, hladině a tvrdosti vody.Možná jste použili příliš mnoho pracího prášku.Možná že konkrétní prací prášek hodně pění.
Přetečení aviváže • Možná		jste nalili příliš mnoho aviváže, nad značku MAX.Možná tekutina vytekla při příliš prudkém zasunutí zásuvky.
Na konci praní zbývá usazenina pracího prášku		To se může stát, pokud dáte prací prášek přímo do bubnu - musíte jej dávat do zásuvky na prací prášek.
Neobvyklý hluk nebo vibrace		Zkontrolujte, zda v bubnu není nic kovového.Zkontrolujte, zda byly vyjmuty přepravní šrouby.4 vyrovnávací nožky: Čtyři podložky nožek - jsou zmáčknuty naplocho?Zkontrolujte, zda pračka stojí na rovné a stabilní ploše.
Vypouštění vody je hlučné		To je normální, čerpadlo se zapíná a vypíná.
Během praní vypadne elektrický proud		Pračka se zastaví (neotvírejte dvířka, pokud je pračka plná vody). Při obnovení dodávky proudu bude pračka pokračovat v programu.
Možná má vodovod poruchu.		Při obnovení dodávky může být voda zpočátku špinavá.Musíte odpojit přívodní hadici, špinavou vodu otevřením kohoutku vypustit a poté znovu připojit hadici a pračku zapnout.Nezapomeňte před znovuotevřením kohoutku připojit hadici k pračce.
Nadbytek pěny v zásuvce pracího prostředku		Stiskněte tlačítko Start/Pause. Změňte program na proplachování, aby se buben ručně propláchl a vyprázdnil. Příště použijte správné množství pracího prostředku.
Problémy Příčina Rešení
Pračku nelze zapnout		Zkontrolujte správné zavření dvířek.Zkontrolujte, zda je zástrčka napájecího kabelu správně připojená.Zkontrolujte, zda je otevřen kohout přívodu.Zkontrolujte, zda bylo stisknuto tlačítko Spustit/pozastavit.Zkontrolujte, zda jde proud.
Dvířka se neotevřou	Aktivovala se bezpečnostní funkce přístroje.	Odpojte napájení.
Závada ohřevu	NTC je poškozeno a ohřivací trubice je stará.	Pouze studené praní.Pokud přetrvávají problémy, obraťte se na kvalifikovaného servisního zástupce.
Únik vody	Neutažený spoj mezi přívodní nebo vypouštěcí hadicí a pračkou.Ucpání odtoku v místnosti.	Zkontrolujte a upevněte hadice.Vyčistěte odtok, dle potřeby požádejte odborníka o opravu.
Přetečení vody ze spodní části pračky	Přívodní hadice není dobře upevněna.Vypouštěcí hadice netěsní.	Opravte přívodní hadici.Vyměňte vypouštěcí hadici.
Indikátor nebo displej nesvítí	Je odpojeno napájení.Problémy s deskou PC.Problém s připojením kabelového svazku.	Zkontrolujte správné zasunutí zástrčky, zkontrolujte, zda jde proud.Pokud přetrvávají problémy, obraťte se na kvalifikovaného servisního zástupce.
Usazený čistící prostředek v přihrádce	Prací prášek je navlhlý a nahromaděný.	Vyčistěte a vytřete přihrádku.Používejte prací prostředky vhodné pro daný textil.
Prádlo není dobře vypráno	Prádlo bylo příliš znečištěno.Nedostatek pracího prostředku.	Vyberte správný program praní.Přidejte správné množství pracího prostředku podle pokynů na jeho obalu.
Neobvyklý hluk nebo vibrace		Zkontrolujte, zda byly vyjmuty přepravní šrouby.Zkontrolujte, zda pračka stojí na rovné a stabilní ploše.Zkontrolujte, zda v bubnu není nic kovového.4 vyrovnávací nožky: Čtyři podložky nožek - jsou zmáčknuty naplocho?

Kód chyby

Displej LED	Příčina Řešení
	Naplnění pračky vodou trvá déle než 7 minut.	Otevřete vodovodní kohoutek a zkontrolujte, zda přívodní hadice není zmáčknutá nebo zlomená, zkontrolujte, zda není ucpaný filtr v přívodní hadici; zkontrolujte, zda není příliš nízký tlak vody.
	Vypouštění vody trvá déle než 3 minuty.	Zkontrolujte, zda není ucpaný filtr vypouštěcího čerpadla.
	Dvířka nebyla zavřená déle než 3 min.	Zkontrolujte správné zavření dvířek.Zkontrolujte, zda mezi dvířky není přiskřípnuté prádlo.
Další	Pokud přetrvávají problémy, obraťte se na kvalifikovaného servisního zástupce.

Technické údaje

Model L714WM13E
Jmenovité napětí 220 - 240V~
Jmenovitý kmitočet 50 Hz
Maximální příkon 2050 W
Rozměry výrobku 595mm (Š) x 495mm (H) x 850mm (V)
Hmotnost výrobku 61 kg
Prací kapacita 7.0 kg
Jmenovitý proud 10A
Tlak vody v přívodu 0.05 MPa - 1 MPa

Změny funkcí a technických údajů bez předchozího upozornění vyhrazeny.

Model: L714WM13E

Jmenovitá kapacita: 7 kg

Třída energetické účinnosti: A+

Ekoštítek EU: N/A

Spotřeba energie je 224 kWh ročně při 220 standardních pracích cyklech s programy na bavlnu při 60 °C a 40 °C, plnou i částečnou náplní a v eko režimech.

Skutečná spotřeba energie závisí na způsobu používání.

Spotřeby energie:

• Standardní program na bavlnu, 60 °C, plná náplň: 1,19 kWh
• Standardní program na bavlnu, 60 °C, poloviční náplň: 0,99 kWh
• Standardní program na bavlnu, 40 °C, poloviční náplň: 0,73 kWh

Spotřeba vody:

• Spotřeba vody se standardní bavlnou 60°C při plné náplni: 52 l
• Spotřeba vody se standardní bavlnou 60°C při částečné náplni: 46 l
• Spotřeba vody se standardní bavlnou 40°C při částečné náplni: 46 l

• Zbytkový obsah vlhkosti ve standardní bavlně 60°C při plné náplni: 48% • Zbytkový obsah vlhkosti ve standardní bavlně 60°C při částečné náplni: 53% • Zbytkový obsah vlhkosti ve standardní bavlně 60°C při částečné náplni: 53%

Příkon při:

• Vypnutí: 0,5 W - Zapnutí: 1 W

Spotřeba vody je 10800 litrů ročně při 220 standardních pracích cyklech s programy na bavlnu při 60 °C a 40 °C, plnou i částečnou náplní. Skutečná spotřeba vody závisí na způsobu používání.

Třída účinnosti odstředování je "B", na stupnici A (nejúčinnější) až G (nejméně účinné).

Max. otáčky odstředování: 1 400 ot./min

Standardní programy praní jsou Standardní na bavlnu 60 °C a Standardní na bavlnu 40 °C. Tyto prací cykly jsou vhodné k praní přirozeně znečištěného prádla a jsou nejúčinnější z hlediska kombinované spotřeby elektřiny a vody.

Potřebný čas :

• Standardní program na bavlnu, 60 °C, plná náplň: 208 minut • Standardní program na bavlnu, 60 °C, poloviční náplň: 200 minut • Standardní program na bavlnu, 40 °C: 187 minut

Vzduchem šířený akustický hluk (odstřed'ování) 78 dB

Vzduchem šířený akustický hluk (standardní program 60 °C): 78 dB

• Nastavení programu pro testování v souladu s platnou normou EN60456-2011. - Při používání testovacích programů se pere určená náplň při maximálních otáčkách. - Aktuální parametry budou záviset na způsobu používání přístroje a mohou se od výše uvedených parametrů lišit.

Z práčky odstráňte všetok obalový materiál. Obalový materiál si uložte. Ak obalový materiál likvidujete, postupujte v súlade s miestnymi predpismi.

Ak chcete odstránit' prepravné skrutky:

Pred premiestnením práčky:

• Zatvorte vodovodný kohútik a práčku zapnite, aby z nej vytiekla voda. Z hadice čerpadla vypustite zvyšnú vodu. • Odpojte sietový kábel. • Naskrutkujte prepravné skrutky.

Délka hadice a kabelu

Ovládací panel

● Je třeba přidat prací prostředek

O Volitelný prací prostředek

X Není třeba přidat prací prostředek

Energetická třída A+

Přibližné hmotnosti:

• Vlněný svetr (400 g)
• Hedvábná kombinéka pod šaty (200 g)
• Kalhoty (400 g)

Dětská pojistka zabraňuje dětem náhodně změnit prací program:

Před čištěním pračku vždy odpojte od zdroje napájení.

Čištění bubnu

Při čištění bubnu nevkládejte do pračky prádlo.

Čištění vnější části pračky

Čištění zásuvky na prací prostředek

Čištění odtokového filtru

1. Opatrně uvolněte odtokový filtr. Voda bude pomalu vytékat, to je normální.
2. Filter odšroubujte a vyjměte ho.
3. Před opatrným vložením filtru zpět odstraňte všechny bavlněné vlákna a nečistoty.

1. Filter otočte doprava a našroubujte ho zpět na místo. Zavřete servisní uzávěr filtru.

Tento symbol na produktu nebo v návodu znamená, že elektronické a elektrické zařízení na konci životnosti nepatří do běžného domovního odpadu. V zemích EU jsou provozovány systémy odděleného sběru. Více informací vám poskytne místní úřad nebo prodejce, u něhož jste produkt zakoupili.
