Typ av produkt	Diskmaskin
Märke	Logik
Modell	LDWTT13E
Kuvertplatser	13
Energiklass	E
Mått (H x B x D)	84.5 cm x 59.8 cm x 60 cm
Vikt	45 kg
Strömförsörjning	220-240 V, 50 Hz
Energiförbrukning (per cykel)	0.9 kWh
Vattenförbrukning (per cykel)	11 L
Ljudnivå	49 dB
Antal program	6
Ingående program	Eco, Auto, Intensiv, Snabb, Glas, Skölj
Typ av styrning	Elektronisk med LED-display
Installationstyp	Fristående
Färg	Vit
Säkerhetsfunktioner	Barnlås, Översvämningsskydd
Viktiga funktioner	Justerbara korgar, Fördröjd start, Självrengörande filter
Medföljande tillbehör	Bestickkorg, Sköljmedelsbehållare, Saltbehållare
Garanti	1 år

Vanliga frågor - LDWTT13E Logik

Hur startar jag en tvättcykel?

Ladda diskmaskinen, tillsätt diskmedel och sköljmedel, stäng luckan, öppna vattenkranen, tryck på På/av-knappen, välj önskat program (t.ex. Eco för normala laster), och tryck på Start. Cykeln startar efter några sekunder.

Vad gör jag om disken inte är ren efter en cykel?

Kontrollera att spolarmarna inte är blockerade, se till att filtret är rent, använd rätt mängd diskmedel och välj ett tyngre program som Intensiv för hårt smutsad disk. Kontrollera även vattentemperaturen (minst 50°C).

Hur ofta ska jag rengöra filtret?

Filtret bör rengöras efter var 3-4 cykel eller när du ser skräp. Ta bort den nedre korgen, skruva loss mikrofiltret och finfiltret, skölj dem under rinnande vatten med en mjuk borste och sätt tillbaka.

Varför tömmer inte min diskmaskin?

Kontrollera först om avloppsslangen är vikt eller om filtret är igensatt. Ta bort filtret och rengör det. Inspektera även avloppspumpen för hinder. Om felet kvarstår kan avloppspumpen behöva bytas.

Vad betyder felkod E10?

Fel E10 indikerar ett problem med vattenintaget. Kontrollera att vattenkranen är öppen, att inloppsslangen inte är vikt och att vattentrycket är tillräckligt. Filtret vid inloppsanslutningen kan vara igensatt och behöver rengöras.

Kan jag använda vanligt bordssalt istället för diskmaskinssalt?

Nej, du måste använda diskmaskinssalt (grovkornigt natriumklorid). Vanligt bordssalt är för fint och kan skada vattenavhärdaren. Diskmaskinssalt hjälper till att förhindra kalkavlagringar.

Hur återställer jag min Logik diskmaskin?

För att återställa, tryck och håll in Start/Reset-knappen i 3 sekunder under en cykel. Om maskinen är avstängd, slå på den och tryck omedelbart på Start/Reset i 5 sekunder. Detta avbryter det aktuella programmet och tömmer vattnet.

Vilken typ av diskmedel ska jag använda?

Använd ett diskmaskinsdiskmedel i pulver-, gel- eller tablettform. För bästa resultat, välj ett märke med sköljmedel och salt om du har hårt vatten. Undvik att använda handdiskmedel eftersom det skapar för mycket skum.

Hur installerar jag diskmaskinen?

Se till att platsen har en närliggande vattenanslutning (3/4 tums gängad koppling), ett avlopp (minst 50 cm över golvet) och ett jordat uttag. Nivellera apparaten med de justerbara fötterna, fäst slangarna och kontrollera för läckage. Se manualen för detaljerade steg.

Hur justerar jag sköljmedelsinställningen?

Öppna locket på sköljmedelsbehållaren och vrid ratten (vanligtvis från 1 till 6). Ett högre nummer frigör mer sköljmedel för bättre torkning. Om du ser vattenfläckar, öka inställningen; om det är för mycket skum, minska den.

BRUKSANVISNING LDWTT13E Logik

Produktoversikt....48

Sett forfra....48

Sett bakfra....48

Innehållsförteckning

SE

Säkerhetsföreskrifter 11

Uppackning....67 Plats....68

Produktöversikt....71

Vy framifrån 71
Baksida 71
Diskkorg och bestickkorg....72
Insidan....72
Kontrollpanel 73

Innan användning ....74

För att öppna luckan....74
För att stänga luckan....74
Föremål som inte är lämpliga att använda i diskmaskinen.....74
Lägga till diskmedel eller diskmedelstablett 75

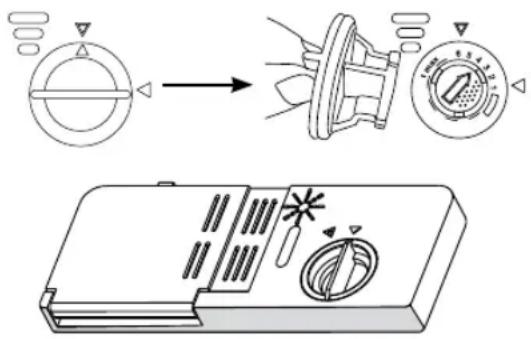

Sköljmedel 76
Inställning sköljmedelsbehållaren 76

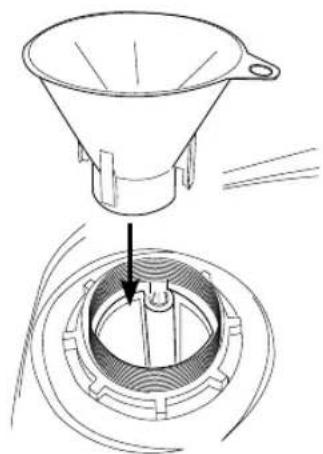

Lägga till salt 77

Ladda diskmaskinen 78

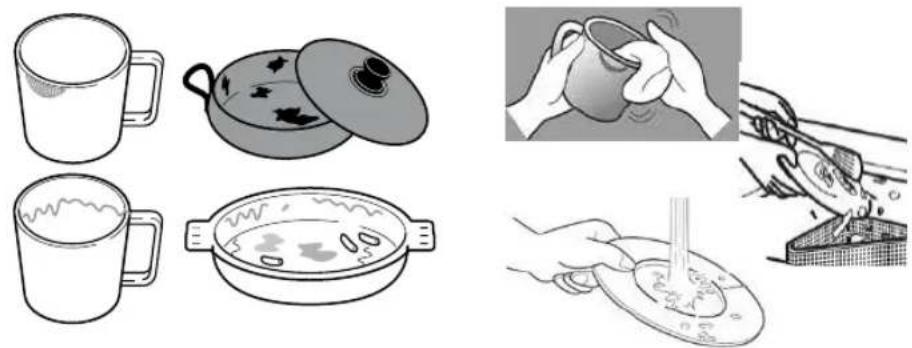

Innan diskmaskinen laddas....78

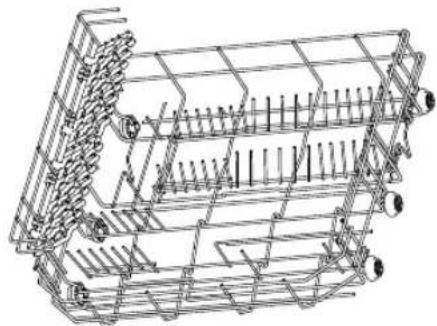

Diskmaskinskorg....79

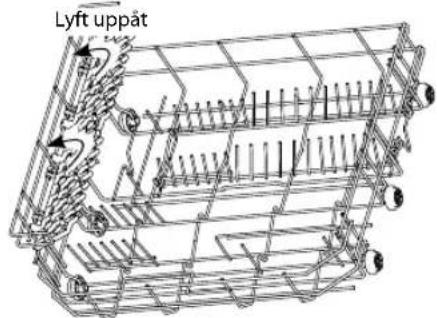

– Fällbart koppställ 79

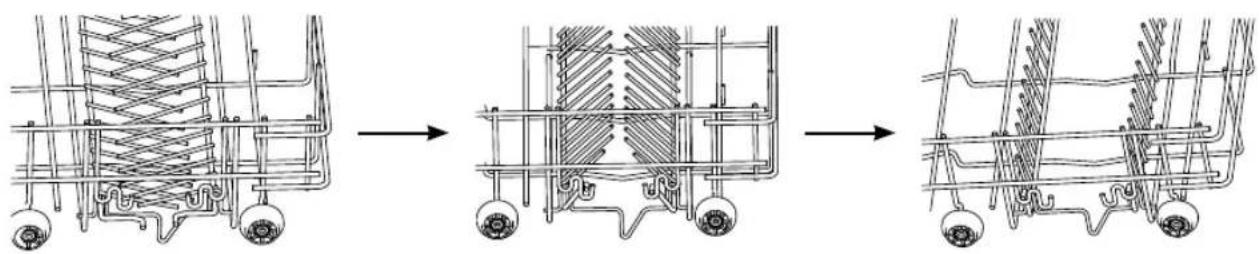

- Nedfällbara piggar ....79
Bestickkorg 80

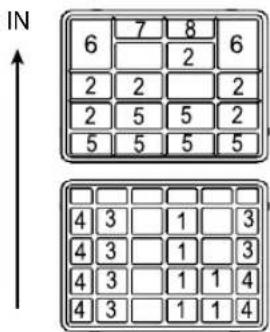

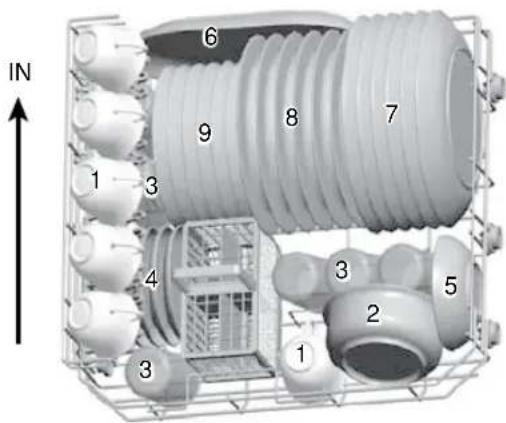

– Ladda diskmaskinskorgen med 6 kuvert .....80

Diskcykeltabell 81

Starta ett diskprogram....82

Byte av program 82

Vid slutet av ett program 82

Urplockning av diskmaskinen....83

Rengöring efter användning 84

Yttre vård....84
– Luckan och lucktätningen....84
- Kontrollpanelen....84
Inre vård....84

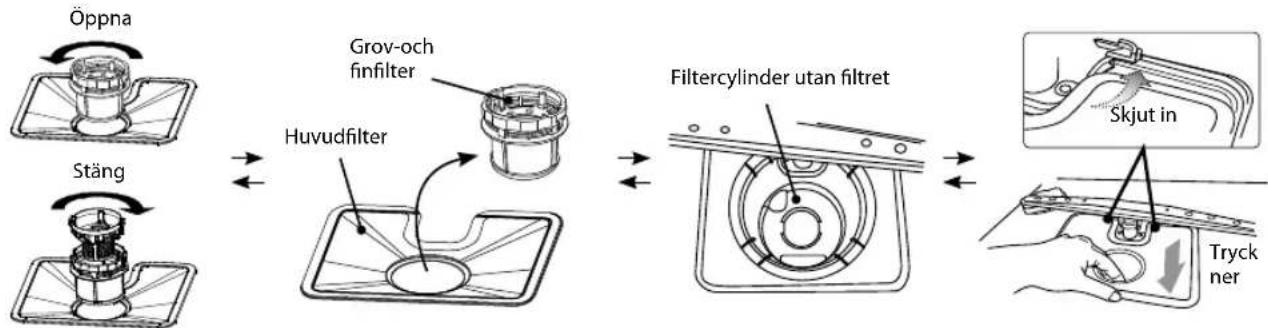

- Filtreringssystem....84
- Spolarmar....85

Froostskydd....85

Flyttning av diskmaskinen ....85

Underhåll efter en lång period utan användning....85

Tips och råd 86

Tekniska problem....86
Allmäna problem....86

Avyttring av diskmaskinen....88

Avyttring av förpackningsmaterial....88

Specifikationer....89

Sisältö

FI

Sådan lukkes lågen 120

För fortsatt säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsåtgärder som listas nedan.

• Läs noggrant igenom alla instruktioner innan du börjar använda diskmaskinen och spara dem för framtida bruk.
• Behåll manualen. Om du överlämnar diskmaskinen till en tredje part se till att denna manual medföljer.
• Se till att diskmaskinens ventilationsöppningar inte är igentäppta.
• Välj en plats för diskmaskinen som inte är i närheten av värmekällor som element eller öppen eld.
• Barn bör övervakas så att de inte leker med diskmaskinen.
  • Håll sladden utom räckhåll för barn.
• Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt.
• Förvara diskmedlet och sköljmedlet utom räckhåll för barn. Dessa kan orsaka kemiska brännskador i munnen, halsen och ögonen eller kvävning.
• Håll barnen borta från diskmaskinen när luckan är öppen.

• Stäng av och koppla ifrån elförsörjningen innan du ansluter eller tar bort verktyg/tillsatser, efter användning och före rengöring.

• Stoppa inte in fingrarna i rörliga delar eller monterade tillsatser.
  • Använd aldrig en skadad maskin.

• Om medföljande sladd är skadad måste den bytas ut av tillverkaren, dess serviceombud eller en kvalificerad tekniker för att undvika faror.
• Håll enheten, nätsladden och kontakten undan från vatten.
• Överskrid aldrig maxkapaciteten.
  • 2 personer krävs för att lyfta diskmaskinen.
• Använd endast diskmaskinen för dess avsedda användning i hemmet.
• Denna produkt är avsedd att användas i hemmet eller liknande platser som:
• Personalkök i butiker, kontor och arbetsplatser.
• Av kunder på motel, hotell och Bed & Breakfast-inrättningar.

WARNING

DET ÄR FARLIGT FÖR ALLA ÄN BEHÖRIG SERVICEPERSONAL ATT UTFÖRA SERVICE ELLER REPARATIONER VILKA INVOLVERAR BORTTAGNING AV HÖLJET.

FÖR ATT UNDVIKA RISK FÖR ELEKTRISKA STÖTAR SKA DU INTE FÖRSÖKA ATT REPARERA SJÄLV.

• Sitt inte eller stå på luckan eller diskstället.

• Flytta inte diskmaskinen genom att hålla i luckan eller dess kanter. Håll diskmaskinen runt sidorna eller basen när den ska flyttas.

• Vidrör inte värmeelementen under eller direkt efter användning.

• Använd inte diskmaskinen såvida inte allt omslutande hölje finns på plats. Öppna luckan mycket försiktigt när programmet körs eftersom det finns risk för att hett vatten sprutar ut ur apparaten.
• Placera inte tunga föremål på den öppna luckan. Apparaten kan tippa.
  • När föremål laddas som skall diskas:
• Placera vassa föremål så att de inte skadar luckans tätning.

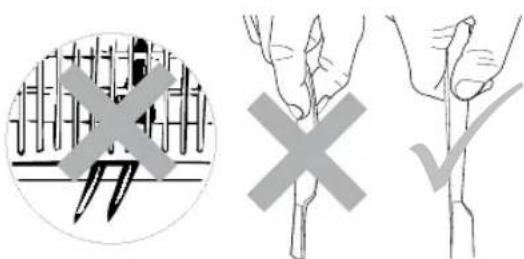

• Varning: Knivar och andra redskap med vassa spetsar skall placeras i korgen med spetsen nedåt eller placeras horisontellt.
• Låt inte plastföremål komma i kontakt med värmeelementet.
• Kontrollera att diskmedelsfacket är tomt när diskningen är avslutad.
• Diska inte plastföremål såvida inte de är märkta att de är diskmaskinssäkra eller liknande.
• Använd endast diskmedel och sköljmedel som skapats för en automatisk diskmaskin.
• Andra sätt att koppla bort från elnätet måste inkorporeras i det fasta ledningsnätet med minst 3 mm kontaktseparation i alla poler.
• Luckan bör inte lämnas öppen eftersom det finns risk att man snubblar över den.
• För att spara energi ska du alltid komma ihåg att stänga av diskmaskinen när du använt den färdigt. Diskmaskinen bör inte lämnas oövervakad när den är i drift.
• Ta bort luckan när diskmaskinen tas ur bruk eller den skall kastas.

• Under installationen får inte elkabeln böjas överdrivet mycket eller på ett farligt sätt eller plattas till.
  • Mixtra inte med kontrollerna.

• Apparaten skall anslutas till vattenledningen med ny slanguppsättning.

• Maximalt kan 6 kuvert diskas i maskinen.
• Maximalt tillåtet ingående vattentryck är 1Mpa och minimum tillåtet ingående vattentryck är 0,04Mpa.

Jordanslutningsinstruktioner WARNING: DENNA UTRUSTNING MÅSTE ANSLUTAS TILL JORD

• Denna produkt är utrustad med en sladd med jordledare och jord kontakt.
• Kontakten måste anslutas till lämpligt uttag installerat och jordat i enlighet med lokala standarder och krav.

• Felaktig anslutning av utrustningens jordledare kan innebära risk för elektriska stötar.
  • Ledningarna i sladden är har följande färger:
  • Grön och gul = jord,
• Blå = neutral,
• Brun = strömförande.
• Rådfråga behörig elektriker eller servicerepresentant om du är osäker på om utrustningen är ordentligt jordad.
• Modifiera aldrig kontakten som medföljer utrustningen.

Lyser när saltbeholderen må etterfylles.

1. *Advarselslampe for lavt glansemiddelnivå

Lyser när glansemiddeldispenseren må etterfylles.

Fylle på glansemiddel

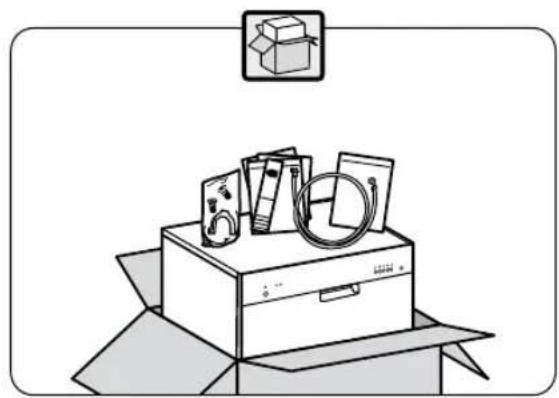

Avlägsna allt förpackningsmaterial. Behåll förpackningsmaterialet. Om du gör dig av med det, gör så i enlighet med lokala regler.

Följande delar medföljer:

Säkerhetsslang vattentillförsel

Salttratt U-formad slanghållare

Mätkopp ca 60 ml

Denna produkt har testats för att garantera korrekt funktion. Som resultat kan det finnas vatten kvar inuti enheten. Detta är normalt och säkert. Ta bort alla vattendroppar från utsidan om så behövs.

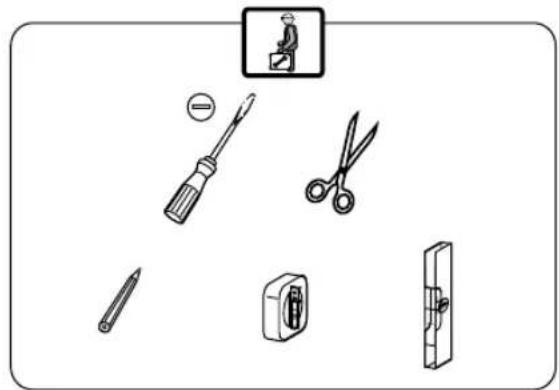

Plats

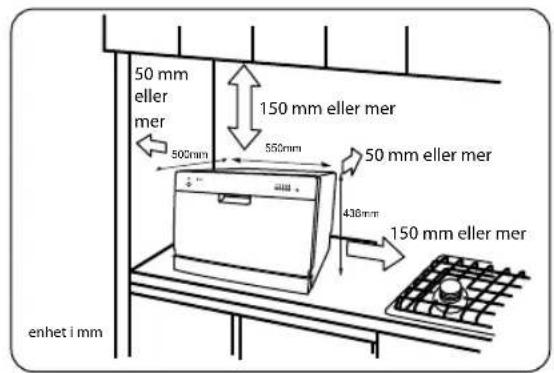

När du väljer en tänkbar plats för din diskmaskin, ska du se till att installationsytan är plan och fast, och att rummet är väl ventilerat. Undvik att placera diskmaskinen i närheten av värmekällor som spis, varmvattenberedare eller element. Extremt kall miljö kan också skada produkten så att den inte fungerar riktigt. Diskmaskinen är inte avsedd att användas i garage eller i utomhusinstallation.

Täck inte över diskmaskinen. När den installeras, se till att det finns fritt utrymme kvar på sidorna.

Alla borttagna delar måste sparas för att återinstalleras senare. Se till att diskmaskinen är tom och kontakten är urdragen. Vi rekommenderar att 2 personer tar hand om diskmaskinen när den installeras.

1. Se till att diskmaskinen installeras av en kvalificerad tekniker. Se vilka verktyg som behövs.

Den medföljande luckmallen innhåller också installationssteg som hjälper dig vid installationen.

1. Se till att det finns fritt utrymma på varje sida av enheten för att möjliggöra lätt förflyttning i sidled när service krävs.

Måtten på diskmaskinen är 550(B) x 500(D) X 438(H) i mm. Figuren visar minimimåtten som krävs för bänkdiskmaskinen. Skydda plastdelar och sladdar från höga temperaturer.

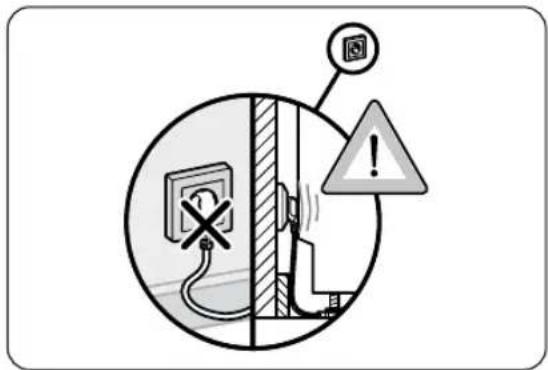

1. Anslut inte enheten till eluttaget innan den installerats. Se till att inte installera enheten direkt framför eluttaget, för att undvika möjliga skador på enhetens baksida. När enheten installerats, kontrollera att vägguttaget är lättåtkomligt.

Elektriska anslutningar måste uppfylla alla specifikationer på diskmaskinens märkplåt. Använd inte förlängningssladdar.

1. Placera produkten i närheten av en vattenkran och ett vattenavlopp. Jämna ut höjden vid behov.

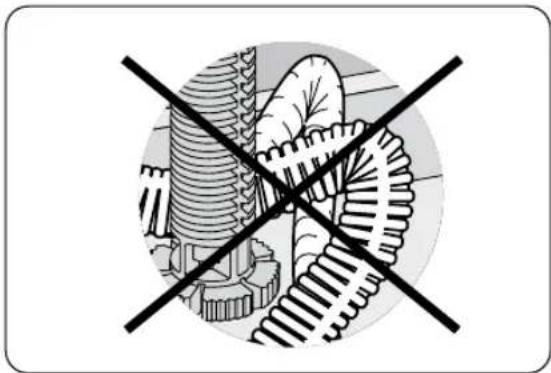

2. Se till att vatten- och avloppsslangen inte vrider sig eller kläms. Enheten får inte stå ovanpå elsladden.

1. Se till att ditt rörsystem är lämpligt för att användas med diskmaskinen. Om du är tveksam kontakta en rörmokare. Denna enhet MÅSTE anslutas till KALLVATTEN med den nya vattenslangen som medföljer. GAMLA VATTENSLANGAR FÅR INTE ANVÄNDAS. Vattentrycket från vattenledningarna måste vara minst 0,04 MPa och maximalt 1,00 MPa.

2. Anslut ena änden av säkerhetsvattenslangen till diskmaskinen och anslut den andra änden av slangen till vattenledningen. Se till att den svarta gummiförseglingen finns på plats.

3. När slangen anslutits kan vattnet sättas på. Anslit diskmaskinen till vattenuttaget.
   • Böj inte avloppslangen.

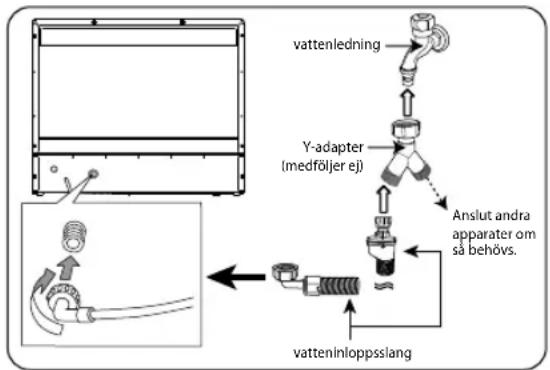


Du kan använda en Y-adapter (medföljer inte) för ytterligare vattenutmatning för någon annan apparat, exempelvis en tvättmaskin. Denna är endast lämplig för anslutning till kallvatten. En Y-adapter finns tillgänglig i de flesta byggvaruhusen.

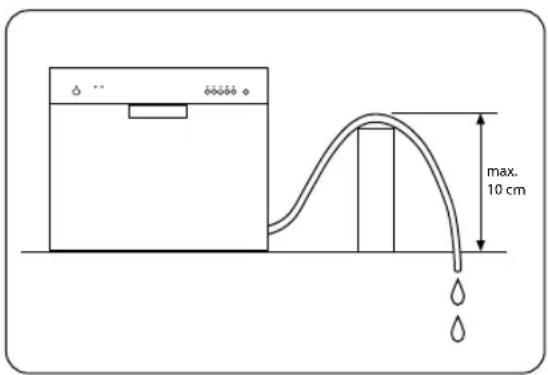

- Lyft inte avloppsslangen högre än 10 cm från bänkskivan, för annars kan inte produkten tappa ut avloppsvattnet riktigt.

Stäng vattenposten efter användning.

- Fäst avloppsslangen till avloppet för att undvika att den faller av under diskprocessen.

• Avloppsröret får endast anslutas till avloppet och inte till dagvattensystemet.
• Avloppsslangen bör placeras mellan 40 cm och 100 cm över golvet och får inte förlängas, i annat fall kan inte enheten tömma ut smutsvattnet ordentligt.
  • Stäng vattenposten efter användning.

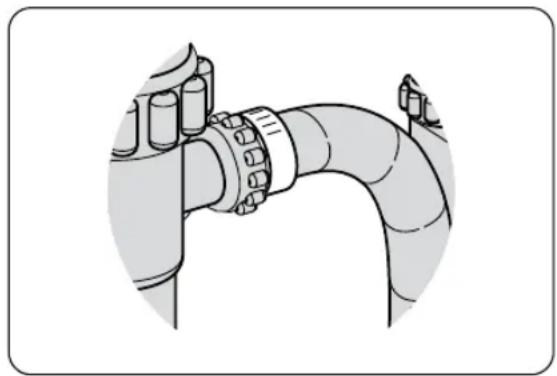

Om säkerhetstilloppsslangen

Säkerhetstilloppsslangen har dubbla väggar. Slangens system garanterar att den ingriper genom att blockera vattenflödet om tilloppsslangen går sönder och när mellanrummet mellan tilloppsslangen och den yttre förstärkta slangen är full med vatten..

1. Avloppsslang
2. Elsladd (Anslut till eluttaget)
3. Vattenintag (Anslut till inloppsslang)

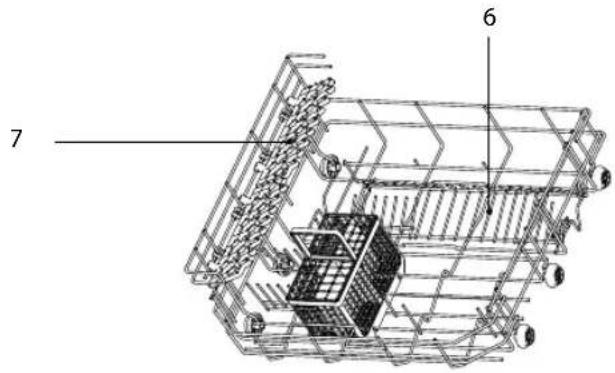

Diskkorg och bestickkorg

SE

1. Saltbehållare
2. Spolarmar
3. Filtreringssystem
4. Bestickkorg
5. Diskmedelsfack (dubbelt fack)
6. Sköljmedelsfack

2 3 98754 61

SE

1. Påslagningslampa

Tänds när På-/Av-knappen är intryckt.

2. På/Av-knapp

För att slå på och stänga av diskmaskinen.

3. Diskprogramväljare

vrids för att välja diskprogram

4. Födröjningtid

För att visa bokningstid

5. Knapp fördröjd start

Tryck för att ställa in fördröjningen av diskningstiden.

Starten kan fördröjas upp til 24 timmar.

Tryck en gång så fördröjs starten med en timma.

6. Start-/Pausknapp

• Bekräfta och starta ett valt diskprogram.
• Tryck och håll kvar för att återställa diskprogrammet.

7. S Varningslampa saltpåfyllning

Lyser när saltbehållaren behöver fyllas på.

8. \*Varningslampa påfyllning sköljmedel

Lyser när sköljmedlet behöver fyllas på.

9. Inloppsvarningsljus

Tänds när kranarna inte öppnas.

För att öppna luckan

• Öppna först luckan försiktigt för att undvika spill av vatten.
  • Dra i luckhandtaget.

Om luckan öppnas under driften kommer alla funktioner att avbrytas automatiskt.

För att stänga luckan

• Efter att fyllt på disk, skjut in korgarna helt i diskmaskinen.
• Lyft luckan uppåt och skjut in den tills den klickar på plats.
  • Smäll inte igen diskmaskinens lucka.

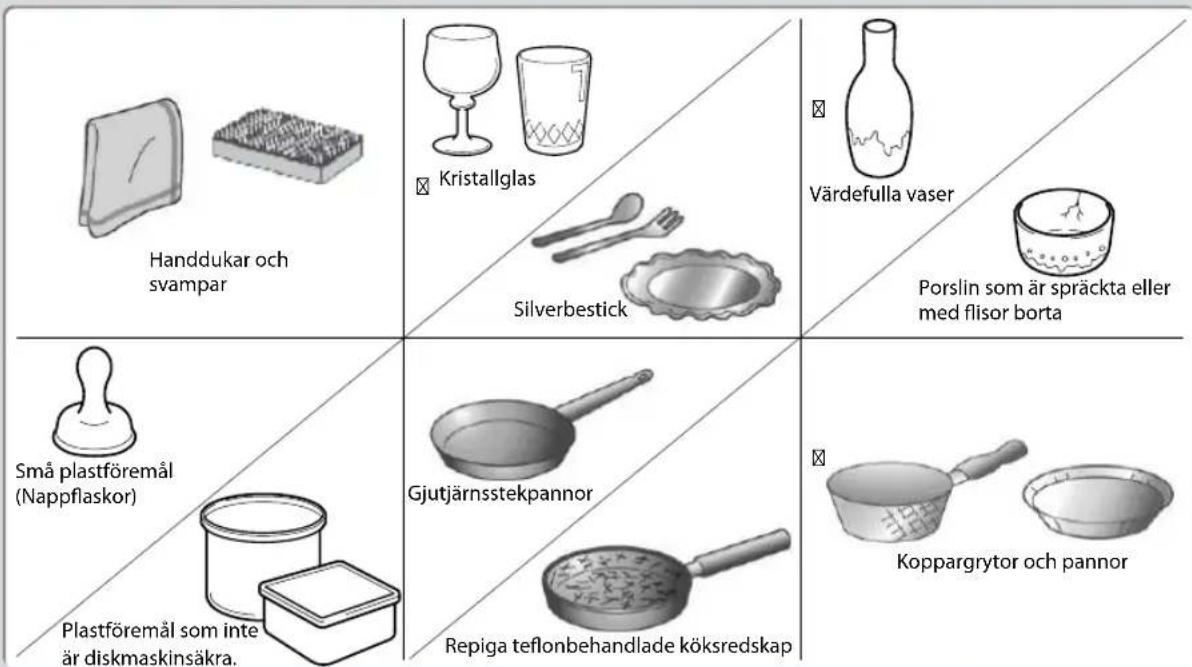

Föremål som inte är lämpliga att använda i diskmaskinen

När du köper nytt porslin och matbestick se till att de är godkända för diskmaskinen. Vissa föremål är inte lämpliga för diskmaskiner.

Följande saker är inte lämpliga

• Träredskap och lerkärl eller föremål med träddetaljer kan missfärgas och blekna. Limmet som används i dessa föremål tål inte maskindisk och trähandtag kan lossna efter att de diskats i en diskmaskin.
• Hantverk, antikviteter, värdefulla vaser och dekorerade glasföremål är inte heller lämpliga för diskmaskinen.
• Plastföremål (t.ex. tupperware) som inte är värmetåliga kan smälta eller tappa formen på grund av den höga temperaturen i diskmaskinen.
• Koppar, mässing, tenn och aluminium kan missfärgas eller bli matta.
• Grumlighet kan uppträda på glas och fina glasföremål efter regelbunden diskning. Diska inte fina glasföremål eller glasförmål som innehåller blykristall i diskmaskinen. Diska fina glasföremål för hand istället.
• Silver och aluminiumdelar har en tendens att missfärgas under maskindiskning. Rester såsom äggvita, ägggula och senap ger ofta missfärgning och fläckar på silver. Därför bör dessa rester tas bort från silver omedelbart efter användningen.

Lägga till diskmedel eller diskmedelstablett

Använd endast diskmedel som speciellt tillverkats för att användas i diskmaskiner. För att vara mer miljövänlig bör endast korrekt mängd maskindiskmedel användas. Fyll diskmedelsfacket med diskmedel eller diskmedelstablett. Se tillverkarens instruktioner så att korrekt mängd används. Om tabletter används läs tillverkarens rekommendationer på tablettens förpackning för att avgöra om var tabletten skall placeras (t.ex. i bestickkorgen, diskmedelsfacket etc.)

Irriterande

Blekmedel och toppmatningsdiskmedel

• WARNING! Förvaras utom räckhåll för barn.
- Irriterar ögonen.
- Undvik kontakt med ögon. Vid kontakt med ögonen, skölj omedelbart med rikligt med vatten och kontakta läkare.
- Om det sväljs kontakta läkare omedelbart.

Följ nedanstående steg för att fylla på diskmedelsfacket.

1. Tryck på knappen på locket till diksmedelsfacket i pilens riktning tills locket öppnas av fjädern.
2. Fyll diskmedelsfacket med diskmedel för både huvuddiskfacket och fördiskfacket eller lägg i en diskmedelstablett i huvuddiskfacket. Markeringen indikerar påfyllnadsnivån.

Alla program med fördisk behöver ytterligare diskmedelsdosering som måste placeras i fördiskfacket. Om tablett används följ tillverkarens instruktioner. Se Diskprogramtabellen. Detta diskmedel får effekt under fördisken.

1. Stäng locket noga så att det klickar på plats.

Sköljmedel

Sköljmedel hjälper till så att vatten inte fastnar och lämnar märken på porslin under torkfasen och hjälper porslin att torka snabbare efter att de diskats. Häll endast sköljmedel som är till för hushållsdiskmaskiner i behållaren. Denna modell är konstruerad för att endast använda flytande sköljmedel.

Följ stegen nedan för att hålla sköljmedlet i behållaren och medlet kommer att fördelas automatiskt.

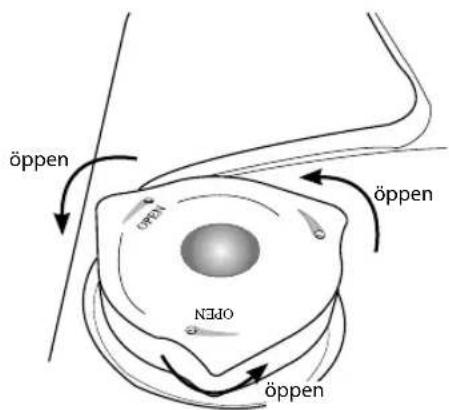

1. Vrid på locket och öppna såsom indikeras.
2. När märkningarna på locket är i linje kan du lyfta upp locket.
3. Häll i sköljmedlet till sköljhälpsindikatorn blir helt svart och stäng locket.
4. Var noga med att inte överfylla behållaren. Torka upp eventuellt spill.

• Om vattnet i ditt område är mjukt behöver du inget sköljmedel eftersom det kan göra att det bildas en vit film på disken.
• Om du bestämmer dig för att använda diskmedelstablett behöver du inte tilföra sköljmedel i sköljmedelsbehållaren.
• Sköljmedlets varningslampa kommer att lysa när behållaren börjar bli tom och behöver fyllas på.
• Alternativt kan du avgöra mängden med sköljmedel genom att kontrollera sköljmedelsindikatorn brevid behållarlocket, när den är svart betyder det att den är full. När den är ljus betyder det att den är nästan tom.

Inställning sköljmedelsbehållaren

Sköljmedelsbehållaren har sex inställningar. Både den rekommenderade inställningen och fabriksinställningen är "4". Om disken inte torkar ordentligt eller har fläckar, ställ in skivan på nästa högre siffra tills din disk är fläckfri.

Om det finns rester av sköljmedel i diskmaskinen eller på disken vrid sköljhälpsfördelarratten till 1.

Lägga till salt

Om vatten i ditt område är hårt kommer avlagringar att bildas på disken och redskapen. Denna apparat har en saltbehållare som är till för att minska hårdheten hos vattnet.

Följ stegen nedan för att hälla salt i saltbehållaren och så att det motsvarar vattnets hårdhet i ditt område.

1. Ta bort korgen och skruva av behållarens lock.

SE

1. Placera den medföljande tratten över saltbehållaren. Häll i ungefär 1,2 kg diskmaskinssalt beroende på vilket varumärke som används.

1. Fyll behållaren med vatten tills den överfylls (endast vid första användningen).

2. Ta bort överskottssalt runt behållarens öppning och skruva sedan fast locket igen.

3. Kör det "snabba" diskprogrammet omedelbart (utan något porslin i diskmaskinen) för att ta bort alla spår av salt från innandömet.

• Varningsindikatorn för slatpåfyllning på kontrollpanelen komemr att lysa när saltet i behållaren börjar ta slut och behöver fyllas på.
• Saltvarningslampan kommer att sluta att lysa inom fem dagar beroende på hur snabbt saltet löses upp.
• Om du bestämmer dig för att använda diskmedlestablett kanske du inte behöver använda salt detta beror på vattnets hårdhet i ditt ormåde och vilket typ av tablett som används. Kontrollera med vattenleveratören och följ tablettillverkarens instruktioner.

Innan diskmaskinen laddas

Observera följande noteringar innan du fyller på med bestick och porslin i korgen.

• Ta bort läppstiftsfläckar och matrester från porslin och skålar. Skölj om så behövs.

• Skålar och bestick bör inte ligga inuti varandra eller täcka varandra.
  • Ladda bestick och porslin så att vattnet kan komma åt alla sidor.

• Se till att alla poster är säkert placerade.
- Ihåliga poster såsom koppar, glas, pannor etc måste placeras upp och ned i korgen.
- Poster med bred bas måste placeras i vinkel så att vattnet fritt kan rinna av dem.
- Spolarmarna får inte blockeras med föremål som är för stora eller hänger ut ur korgen. Om du är tveksam prova att manuellt rotera på spolarmarna.
- Se till att små föremål inte faller igenom hållarna i korgen.

• Av säkerhetsskäl skall inte diskmaskinen användas utan att korgen finns på plats.
• Diska inte föremål som är nedsmutsade med aska, sand, vax, smörjfett eller färg i diskmaskinen. Dessa poster kan skada diskmaskinen. Aska löses inte upp och kan finfördelas i diskmaskinen.

Diskmaskinskorg

Använd diskmaskinskorgen för små och lätta föremål som koppar, tefat, glas, dessertskålar osv.

Långa föremål såsom soppslevar, slevar och långa knivar bör placeras liggande på tvären mot korgens framsida.

För att ge plats åt större föremål i diskmaskinen, lyft upp koppstället. Du kan luta de stora glasen mot det. Du kan också ta bort det när det inte behövs.

Nedfällbara piggar

Piggarna används för att hålla fast tallrikar och uppläggningsfat. De kan sänkas ned för att göra plats för större föremål. Se nedan för hur piggarna sänks ned.

* Alla bilder är endast till som referens, se din modell för de faktiska detaljerna.

Ladda diskmaskinskorgen med 6 kuvert

För optimal placering av porslin i den övre korgen, se följande lista och medföljande bild.

Nummer Föremål
1 Koppar
2 Mellanstora serveringsskålar
3 Glas
4 Fat
5 Skål
6 Ovalt uppläggningsfat
7 Mattallrikar
8 Djupa tallrikar
9 Dessertfat
10 Bestickkorg

Bestickkorg

För att göra urplockningen enklare bör besticken grupperas i zooner och placeras i bestickkorgen. Se listan och bilden för optimal placering.

Nummer Föremål

1 Gafflar

2 Soppskedar

3 Dessertskedar

4 Teskedar

5 Knivar

6 Serveringsskedar

7 Såsslevar

8 Serveringsgaffel

• Låt inget föremål sticka ut genom botten på korgen.
• För att undvika risken för skador placera knivar och gafflar med skaftet uppåt. Häll inte dem i deras vassa kanter.
• Bestickkorgen levereras med lock som är konstruerade så att du kan placera besticken i lämpliga fack. Om du använder korgen utan locket kan det försämra resultatet för sköljningen av besticken.
• Se till att locket är fastlåst på korgen innan diskningen.
• För att uppfylla standardprestandan, d.v.s. EN50242, måste alla besticken placeras i enlighet med instruktionen i denna manual.

Program Programvalsinformation Process Diskmedelsmängd				Disktid (min.)	Energiförbrukning (Kwh)	Vattenförbrukning (l)	Sköljmedel
Intensiv	För den smutsigaste disken, som t.ex. grytor, pannor, kastruller och skålar med intorkade matrester.	Fördisk (50 °C)Disk (70 °C)SköljningSköljningSköljning (70 °CTorkning	Fördisk (3 g)Huvuddisk (15 g)	145 0,94 11,0			√
Normal [T478]	För normalt smutsad disk, som t.ex. skålar, tallrikar, glas och lätt smutsade pannor.	FördiskDisk (60 °C)SköljningSköljning (70 °CTorkning	Fördisk (3 g)Huvuddisk (15 g)	125 0,70 8,4			√
ECO* (EN50242)eco	Detta program lämpar sig för att diska normalt smutsad matservis och är det effektivaste programmet när det gäller kombinationen av energi- och vattenförbrukning för den här typen av matservis.	FördiskDisk (55 °C)SköljningSköljning (70 °CTorkning	Fördisk (3 g)Huvuddisk (15 g)	170 0,61 7,0			√
	För lätt smutsad disk som glas, kristall och finporslin.	Disk (45 °C)SköljningSköljning (60 °CTorkning	Huvuddisk (15 g)	75 0,48 6,8			×
1 timme	För lätt smutsad disk som inte behöver extra torkeffekt.	Disk (65 °C)SköljningSköljning (50 °CTorkning	Huvuddisk (15 g)	60 0,55 6,8			×
Snabb	En kort diskning för lätt smutsad disk som inte behöver torka.	Disk (40 °C)SköljningSköljning	Huvuddisk (15 g)	30 0,30 6,0			×

* För att uppfylla standardprestanda, d.v.s. EN50242, se till att använda ekonomidiskcykeln för testet.

Kondenstorkteknik

• Sparar energi genom att torka disken med restvärmen från den sista sköljningen.
• Diskprogramtiderna utökas genom denna torkmetod.
  • Vissa diskprogram har ingen torkfunktion, se diskprogramtabellen för mer information.

Starta ett diskprogram

1. Se till att enheten är ansluten till elströmmen och att vattenförsörjningen är helt öppnad (vattentryck mellan 0,04 MPa och 1,00 MPa).
2. Öppna luckan. Dra ut diskmaskinskorgen, ladda disken och skjut tillbaka korgen.
3. Häll i maskindiskmedel eller placera diksmedelstabletten i facket och stäng ordentligt efteråt.
4. Stäng diskmaskinens lucka. Ett klickljud hörs är luckan är stängd korrekt. Small inte igen luckan.
5. Tryck på På/Av-knappen strömindikatorn kommer att lysa.
6. Välj diskprogram baserat på kraven efter hur mycket disk det är och hur smutsig den är. Se sektionen Diskprogramtabell.
7. Indikatorlampan för det valda programmet lyser.
8. Tryck på Start/Paus-knappen, så startar strax diskprogrammet.

Om du öppnar diskmaskinens lucka under diskningen och sedan stänger den igen kommer nuvarande diskprogram att fortsätta diskningen efter 10 sekunder. Om luckan inte stängs korrekt efter 1 minut kommer diskmaskinen att pipa i intervaller om 1 minut.

Byte av program

För att byta programmet när diskcykeln redan har startat, följ stegen nedan.

1. Öppna luckan försiktigt för att undvika att vatten spills innan luckan öppnas helt. Kontrollera att enheten har använt diskmedlet eller diskmedelstabletten. Detta beror på hur länge diskningen har pågått.
2. Om diskmedelsfacket är öppet föreslår vi att du läter diskningen avslutas.
3. Om locket till diskmedelsfacket fortfarande är stängt, tryck på På/Av-knappen för att avbryta programmet. Du kan därefter stänga diskmaskinens lucka och trycka på På/Av-knappen igen.Vrida på önskad ratten programinställningen och bekräfta valet genom att trycka på Start/Paus-knappen. Enheten kommer att starta den nya diskcykeln strax efter.

Vid slutet av ett program

Vid slutet av programmet kommer diskmaskinen att pipa.

Stänga av enheten

För energibesparing kom ihåg att stänga av diskmaskinen med På/Av-knappen. Diskmaskinen fortsätter att använda elektricitet tills den stängs av med På/Av-knappen.

Om diskmaskinen inte kommer att användas under en längre period, t.ex. vid semester, bör enheten kopplas ur strömuttaget.

SE

Urplockning av diskmaskinen

Att låt disken svalna innan den plockas ut är viktigt eftersom disken tenderar att gå sönder och flisas lättare när den är het. Därför, om du öppnar diskmaskinens lucka helt efter avstängningen, kommer disken att svalna mycket fortare.

Yttre vård

Luckan och lucktätningen

Rengör luckans tätning regelbundet med en mjuk fuktad trasa och ta bort matrester.

När diskmaskinen laddas kan matrester och vätska droppa ned på sidan av diskmaskinens lucka. Dessa ytor på utsidan av diskmaskinens hölje är inte åtkomliga för vattnet från spolarmarna. Alla beläggningar bör torkas av innan luckan stängs.

Kontrollpanelen

Om rengöring krävs bör kontrollpanelen ENDAST torkas av med en fuktig trasa.

• För att undvika att vatten tränger in i luckans lås och elektriska komponenter skall inte någon form av spolrengöring användas.
• Använd aldrig slipande rengöringsmedel eller skurkuddar på yttre ytor eftersom de kan skrapa ytans finish. Vissa pappershanddukar kan också skrapa eller lämna märken på ytan.

Inre vård

Filtreringssystem

Filtreringssystemet i basen av diskmaskinen behåller grova smutspartiklar från diskcykeln. De insamlade grova smutspartiklarna kan gör att filtret sätts igen. Kontrollera filtret regelbundet och rengör om så behövs under rinnande vatten.

Följ stegen nedan för att göra rent filtret i diskmaskinen.

1. Se till att diskmaskinen är avstängd.
2. Skruva loss det grova och fina filtret och lyft försiktigt bort dem.
3. Lyft finfiltret försiktigt.
4. Skölj alla filter under rinnande vatten, inklusive filtercylindern, och sätt sedan tillbaka filtren i motsatt ordning.
5. Sätt tillbaka huvudfiltret försiktigt.
6. Skruva försiktigt tillbaka grovfiltret i medurs riktning. Det kommer att bli ett lätt klicka när den är korrekt placerad.

• Dra inte åt filtren för hårt. Sätt tillbaka filtren ordentligt i filtercylindern, så att inte rester kan komma in i systemet och täppa till.
• Använd ALDRIG diskmaskinen utan att filtren sitter på plats. Felaktig placering av filtren kan försämra prestandan hos apparaten och skada porslin och redskap.

Spolarmar

Matpartiklar kan fastna i spolarmarnas munstycken och lager. Spolarmarna bör därför kontrolleras och rengöras regelbundet. Se till att diskmaskinen är avstängd. Använd ett spetsigt föremål t.ex. en tandpetare för att lossa matpartiklar i spolarmarnas munstycken.

Försök inte att ta bort spolarmarna.

Froostskydd

Undvik att placera diskmaskinen på platser där temperaturen kan bli under 0 °C. Om apparaten lämnas i ett ouppvärmt utrymme över vintern bör du:

1. Koppla ifrån enheten från vattenuttaget.
2. Starta enheten. Välj någon diskcykel och låt den köras endast 1 minut. Detta tömmer ut allt kvarvarande vatten i enheten.
3. Koppla bort den från elnätet.
4. Töm diskmaskinen.
5. Stäng diskmaskinens lucka.
6. Koppla ifrån enheten från vattenavloppet. Använd ett lämpligt uppsamlingskärl för att samla upp eventuellt kvarvarande vatten i rören.

Skulle du stöta på några svårigheter med ovanstående steg, rådfråga ett serviceombud om hjälp.

Flyttning av diskmaskinen

Om du måste flytta enehten, exempelvis om du flyttar bör du:

1. Koppla bort diskmaskinen från elnätet.
2. Koppla ifrån diskmaskinen från vattenintaget och avloppet. Använd ett lämpligt uppsamlingskärl för att samla upp eventuellt kvarvarande vatten i rören.
3. Ta bort diskmaskinen från nuvarande placering med slangarna bortkopplade.
4. Dra ut enheten tillsammans med slangarna.

• Undvik att luta enheten under transporten.
• Vi rekommenderar att 2 personer tar hand om diskmaskinen när den installeras.

Underhåll efter en lång period utan användning

Om du inte kommer att använda enheten under en längre period bör du:

1. Koppla bort diskmaskinen från elnätet.
2. Koppla ifrån diskmaskinen från vattenintaget och avloppet. Använd ett lämpligt uppsamlingskärl för att samla upp eventuellt kvarvarande vatten i rören.
3. Öppna luckan något för att förhindra att obehaglig lukt uppstår i maskinen.

4. Se till att diskmaskinens insida är ren.

5. Reparationer bör endast utföras av ett serviceombud i strikt överensstämmelse med nuvarande lokala och nationella säkerhetsbestämmelser. Obehörig eller felaktig reparation kan orsaka personskador eller skador på enheten.

6. Innan du ringer efter service se sektionen Råd och tips för att lösa vissa generella problem själv.

Tekniska problem

Tekniska problem
Problem Möjlig orsak Lösning
Diskmaskinen startar inte. Luckan	är inte ordentligt stängd. Stäng luckan.
	Enheten är inte ansluten till eluttaget.	Anslut elkontakten till ett eluttag.
	Enheten är påslagen. Tryck på På/Av-knappen och välj ett program.
E1 Enheten tar för lång tid att fylla	på tills vattennivån som krävs, vattenkranen är avstängd eller vattenintaget är begränsat eller vattentrycket är för lågt.	Kontrollera att kranen är helt öppnad, kontrollera vattentrycket och kontrollera att vattenslangen inte är vikt.
E4 Enheten är överfylld med	vatten.	Stäng av vattenkranen, koppla ifrån elnätet och kontakta en kvalificerad servicetekniker.
Tömningspumpen fungerar inte ordentligt.	Översvämningsskyddet har varit igång.	Koppla bort den från elnätet.Koppla ifrån vattenintaget.Ring efter en kvalificerad tekniker.

Allmäna problem

Allmänna problem
Problem Möjlig orsak Lösning
Rester av maskindiskmedlet finns kvar i facket när programmet är avslutat.	Diskmedelsfacket var fortfarande fuktigt när diskmedlet hälldes i.	Se till att facket är torrt innan diskmedlet hålls i.
Diskmedelsfackets lucka kan inte stängas ordentligt.	Tilltäppta rester av diskmedel blockerar haken.	Rengör haken.
Knackande ljud i diskmaskinen. En spolarm knackar mot något föremål i korgen.		Avbryt programmet och placera om föremålen som påverkar spolarmen. Se avsnittetLadda diskmaskinen.
Fläckar visas på glas och bestick.	Sköljmedelsdosen är för högt inställd.	Ändra ratten för sköljmedelsdispensern till en lägre nivå.
Tallrikar, bestick och glas är inte torra.	Mängden sköljmedel kanske är otillräckligt eller så är behållaren nästan tom.	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet.
	Porslinet har tagits ut från diskmaskinen för tidigt.	Låt porslinet vara kvar i diskmaskinen tills du hör ett ljudligt ljud.
Vita beläggningar är synliga på besticken och porslinet, grumlighet uppstår på glasföremål, film kan torkas bort.	Inte tillräckligt med sköljmedel används.	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet.
	Det finns inte tillräckligt med salt i saltbehållaren.	Fyll på saltbehållaren.
	Saltbehållarens lock har inte skruvats på korrekt.	Se till att den skruvas tillbaka korrekt.
	Fel diskmedel har använts. Byt diskmedel. Använd ett standard diskmaskinspulver.
	Saltförbrukningen är inställd för lågt.	Välj en högre inställning för saltförbrukningen.
Glasföremål är matta och missfärgade, film kan inte torkas bort.	Glasföremålet är inte diskmaskinssäkert. Ytorna är påverkare.	Tvätta glasföremål som inte är diskmaskinssäkra för hand.
Te eller läppstiftsfläckar har inte tagits bort helt och hållet.	Disktemperaturen hos det valda programmet är för låg.	Välj ett program med en högre disktemperatur.
	Blekeffekten som diskmedlet som används är för låg.	Byt diskmedel.
	Glömt att skölja bort eller ta bort fläckar med en servett innan diskningen.	Förskölj eller ta bort fläckar med en servett innan diskningen.

SE

Avyttring av diskmaskinen

• När du avyttrar din gamla diskmaskin gör den först obrukbar. Koppla ifrån el- och vattenförsörjningen, klipp av kabel och kontakten från elkabeln. Gör lucklåset obrukbart så att barn inte oavsiktligt kan stänga in sig själva. Kasta diskmaskinen på ett lämpligt sätt.
• Vid slutet av sin livstid får inte produkten kastas som hushållsavfall. Den måste lämnas in hos ditt lokala avfallshanteringscenter eller till en återförsäljare som tillhandahåller denna tjänst. Kasseras en hushållsmaskin separat förhindrar man negativa effekter på miljö och hälsa genom felaktig avfallshantering och gör det möjligt att återanvända materialet i produkten och spara energi och naturresurser. Produkten är markerad med en överkryssad soptunna på hjul för att påminna om att den ska kasseras separat från hushållsavfall.
• Se till att den inte utgör någon fara för barn när den förvaras för avyttring.

Avyttring av förpackningsmaterial

Kassera plastförpackningen/påsarna på ett säkert sätt och håll utom räckhåll för spädbarn och små barn.

Modell LDWTT13E
Mått 550 mm (B) x 511,5 mm (D) x 438 mm (H)
Kapacitet 6 kuvert
Vattentryck som krävs: 0,04 - 1,00MPa
Strömförbrukning 1 280W
Märkspänning 230V~50Hz
Elförbrukning i Av-läge 0,49W
Strömförbrukning på viloläge 0,49W
Energieffektivitetsklass 1	A+
Årlig energiförbrukning 2	174 kWh
Energiförbrukning för normalt diskprogram 0,61 kWh
Årlig vattenförbrukning 3	1 960 liter
Torkeffektivitetsklass 4	A
Normalt diskprogram 5	ECO 55 °C
Programmets längd för normalt diskprogram 170 min
Bullernivå 53 dB(A) re 1 pW
Montering Bänk
Kan byggas in Ja

Funktioner och specifikationer kan ändras utan vidare meddelande.

Anmärkning:

① A + + + (mest effektiv) till D (minst effektiv)
② Energiförbrukning "174" kWh per år, basedrat på 280 standarddiskprogram med påfyllning av kallt vatten och förbrukningen på lågenergilägena. Faktisk energiförbrukning beror på hur produkten används.
3 Vattenförbrukning "1 960" liter per år, baseras på 280 standarddiskprogram. Faktisk vattenförbrukning beron på hur produkten används.
4 A (mest effektiv) till G (minst effektiv)
5 Detta är programmet som användes för informationen på energietiketten och är lämpligt för rengöring av normalt smutsad disk. Det är det effektivaste programmet vad gäller kombination av energi- och vattenförbrukning för den typen av disk.

• Enheten uppfyller Europeisk standard och direktiven i nuvarande version vid leverans:
• LVD 2006/95/EG
• EMC 2004/108/EG
• ERP 2009/125/EG

- Ovanstående värden har uppmätts i enlighet med standarder under spcificerade arbetsförhållanden. Resultaten kan variera mycket beroende på mängden och nersmutsningen av disken, vattnets hårdhet, mängden diskmedel osv.

Lyser när der skal fyldes salt på igen.

1. *Advarselslampe for skyllemiddel

Lyser när skyllemiddelbeholderen skal fyldes op igen.

1. Advarselslampen

Denna symbol på produkten eller i instruktionerna betyder att dina elektriska och elektroniska utrustningar ska källsorteras när de är förbrukade och att de inte få slängas i hushållssoporna.

Det finns särskilda insamlingssystem för återvinning inom EU.

För ytterligare information, kontakta de lokala myndigheterna eller din återförsäljare där du köpte produkten.

FI
