LDWTT13E - Umývačka riadu Logik - Bezplatný návod na obsluhu

Typ produktu	Umývačka riadu
Značka	Logik
Model	LDWTT13E
Počet miest	13
Energetická trieda	E
Rozmery (V x Š x H)	84.5 cm x 59.8 cm x 60 cm
Hmotnosť	45 kg
Napájanie	220-240 V, 50 Hz
Spotreba energie (na cyklus)	0.9 kWh
Spotreba vody (na cyklus)	11 L
Hlučnosť	49 dB
Počet programov	6
Zahrnuté programy	Ekologický, Automatický, Intenzívny, Rýchly, Sklený, Oplach
Typ ovládania	Elektronické s LED displejom
Typ inštalácie	Voľne stojaca
Farba	Biela
Bezpečnostné prvky	Detská poistka, Ochrana proti pretečeniu
Hlavné vlastnosti	Nastaviteľné koše, Odložený štart, Samočistiaci filter
Príslušenstvo v balení	Košík na príbory, Dávkovač leštidla, Zásobník na soľ
Záruka	1 rok

Často kladené otázky - LDWTT13E Logik

Ako spustím umývací cyklus?

Naplňte umývačku, pridajte čistiaci prostriedok a leštidlo, zatvorte dvierka, otvorte prívod vody, stlačte tlačidlo Napájanie, vyberte požadovaný program (napr. Eco pre bežnú náplň) a stlačte Štart. Cyklus sa spustí po niekoľkých sekundách.

Čo mám robiť, ak riad nie je po cykle čistý?

Skontrolujte, či ramená postrekovača nie sú zablokované, uistite sa, že filter je čistý, použite správne množstvo čistiaceho prostriedku a vyberte silnejší program ako Intenzívny pre silne znečistený riad. Tiež overte teplotu vody (minimálne 50 °C).

Ako často by som mal čistiť filter?

Filter by sa mal čistiť po každých 3-4 cykloch alebo vždy, keď si všimnete nečistoty. Odstráňte spodný kôš, odskrutkujte mikrofilter a jemný filter, opláchnite ich pod tečúcou vodou mäkkou kefkou a znova zložte.

Prečo moja umývačka nevypúšťa vodu?

Najprv skontrolujte, či nie je ohyb vypúšťacej hadice alebo upchatý filter. Odstráňte filter a vyčistite ho. Tiež skontrolujte vypúšťacie čerpadlo na prekážky. Ak chyba pretrváva, vypúšťacie čerpadlo môže byť potrebné vymeniť.

Čo znamená chybový kód E10?

Chyba E10 indikuje problém s prívodom vody. Skontrolujte, či je ventil prívodu vody otvorený, prívodná hadica nie je ohnutá a tlak vody je dostatočný. Filter na prívodnom spoji môže byť upchatý a je potrebné ho vyčistiť.

Môžem použiť bežnú kuchynskú soľ namiesto soli do umývačky?

Nie, musíte použiť soľ do umývačky (hrubozrnný chlorid sodný). Bežná kuchynská soľ je príliš jemná a môže poškodiť zmäkčovač vody. Soľ do umývačky pomáha predchádzať tvorbe vodného kameňa.

Ako resetujem svoju umývačku Logik?

Pre reset stlačte a podržte tlačidlo Štart/Reset na 3 sekundy počas cyklu. Ak je spotrebič vypnutý, zapnite ho a ihneď stlačte Štart/Reset na 5 sekúnd. Tým sa zruší aktuálny program a vypustí sa voda.

Aký typ čistiaceho prostriedku mám použiť?

Použite čistiaci prostriedok do umývačky vo forme prášku, gélu alebo tabliet. Pre najlepšie výsledky vyberte značku s vlastnosťami leštidla a soli, ak máte tvrdú vodu. Vyhnite sa použitiu prostriedku na ručné umývanie riadu, pretože vytvára nadmernú penu.

Ako nainštalujem umývačku?

Uistite sa, že miesto má v blízkosti prívod vody (3/4 palcový závitový konektor), odtokové pripojenie (min. 50 cm nad podlahou) a uzemnenú elektrickú zásuvku. Vyrovnajte spotrebič pomocou nastaviteľných nôh, upevnite hadice a otestujte na úniky. Podrobné kroky nájdete v návode.

Ako môžem nastaviť dávkovanie leštidla?

Otvorte uzáver dávkovača leštidla a otočte voličom (zvyčajne od 1 do 6). Vyššie číslo uvoľňuje viac leštidla pre lepšie sušenie. Ak vidíte vodné škvrny, zvýšte nastavenie; ak je príliš veľa peny, znížte ho.

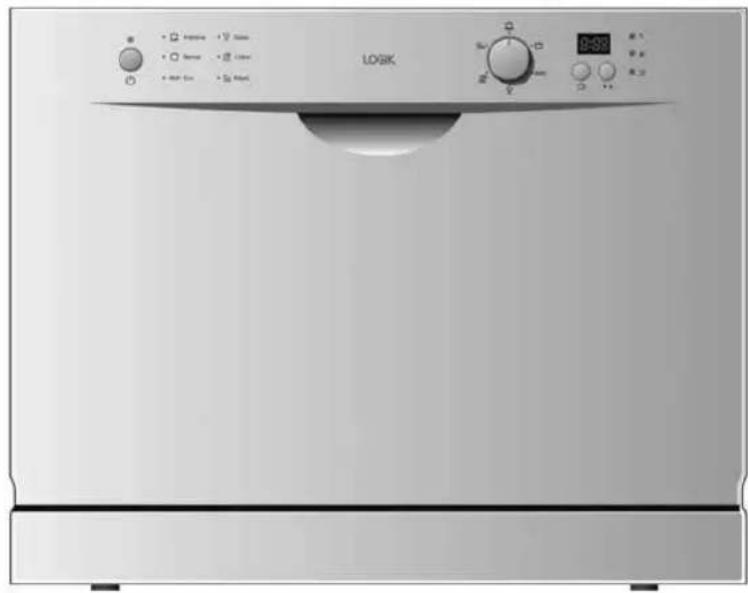

NÁVOD NA OBSLUHU LDWTT13E Logik

Návod na inštaláciu/obsluhu

Stolová umývačka riadu

SK

Košík umývačky a košík na príbory 164

Pohlad zvnútra 164

Pred používaním....166

Otvorenie dvierok 166

Zatvorenie dvierok....166

Položky nevhodné na umývanie v umývačke riadu ...... 166

Pridanie čistiaceho prášku alebo tablety....167

Pridanie oplachovacieho prípravku....168

Nastavenie nádržky na oplachovací prípravok....168

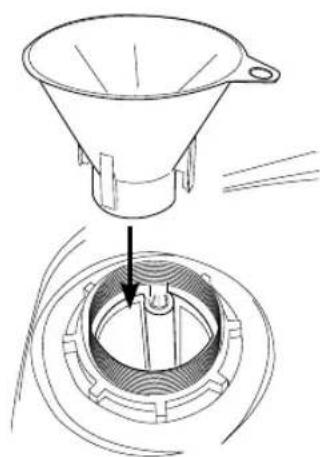

Pridanie soli 169

Naplnenie umývačky riadu....170

Košík na príbory 172

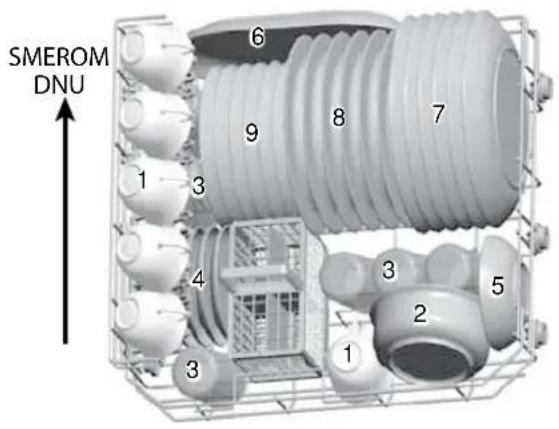

-Naplnenie košíka umývačky riadu riadom pre 6 osôb....172

Tabulka cyklov umývania....173

Spustenie cyklu umývania....174

Zmena programu....174

Na konci programu....174

Vypnutie jednotky....175

Vyprázdnenie umývačky riadu....175

Čistenie po použití......176

– Filtračný systém....176

Postrekovacie ramená....177

Opatrenie pred námrazou ....177

Prenášanie umývačky riadu ....177

Údržba po dlhodobom nepoužívaní......177

Rady a tipy....178

Bežné problémy....178

Zneškodnenie umývačky riadu ....180

Zneškodnenie obalového materiálu....180

Dodržiavajte bezpečnostné pokyny uvedené nižšie. Zníži sa tým riziko zranenia alebo úrazu zasiahnutím elektrickým prúdom.

• Dôkladne si prečítajte všetky pokyny pred tým, ako túto umývačku riadu začnete používať a uschovajte ich, aby ste si ich mohli pozriet neskôr.
• Uschovajte návod na použitie. Ak dáte umývačku riadu tretej osobe, nezabudnite jej odovzdat' aj tento návod.
• Vetracie otvory na umývačke riadu sa nesmú zakrývat.
• Miesto pre svoju umývačku riadu zvolte dostatočne d'aleko od zdrojov tepla, ako sú radiátory alebo krby.
  • V prípade detí je treba dohliadať na to, aby sa s umývačkou riadu nehrali.
• Napájacie káble uschovávajte mimo dosahu detí.
• Tento spotrebič môžu používať deti vo veku od 8 rokov a staršie a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostami alebo nedostatkom skúseností a znalostí môžu tento spotrebič používať pod dozorom alebo po zaškolení na jeho bezpečné používanie a po oboznámení sa s možným nebezpečenstvom. Deti by sa nemali hrat s týmto spotrebičom. Deti mladšie ako 8 rokov a bez dozoru nesmú vykonávať čistenie a údržbu tohto spotrebiča.
• Zabráňte prístupu detí k čistiacim prostriedkom a oplachovacím prostriedkom. Môžu spôsobit' chemické popáleniny úst, hrdla a očí alebo zadusenie.
• Ked'sú dvierka otvorené, zabráňte prístupu detí k umývačke riadu.

• Pred namontovaním alebo demontovaním nástrojov/prídavných zariadení, po skončení používania a pred čistením zariadenie vypnite a odpojte od prívodu elektriny.

• Prsty nevkladajte do pohyblivých častí a namontovaných zariadení.

• Nikdy nepoužívajte poškodené zariadenie.
• Ak je sietový napájací kábel poškodený, musí ho vymenit výrobca, jeho servisný zástupca alebo kvalifikovaný technik, aby sa zabránilo nebezpečenstvu.
• Napájací kábel a zástrčku uschovávajte na mieste, kde sa nemôžu dostať do kontaktu s vodou.
• Nikdy neprekračujte maximálne kapacity.
• Túto umývačku riadu musia zdvíhat 2 osoby.
• Umývačku riadu používajte len na určené používanie v domácnosti.
• Tento spotrebič je určený na používanie v domácnosti a podobných miestach ako:
• Kuchynské priestory v dielňach, kanceláriách alebo na iných pracoviskách.
• Návštevníci v moteloch, hoteloch a nocľahárňach s podávaním raňajok.

VÝSTRAHA

ÚDRŽBU A OPRAVY, PRI KTORÝCH SA MUSIA ODMONTÚVAŤ KRYTY, MÔŽU VYKONÁVAŤ LEN OPRÁVNENÍ SERVISNÍ PRACOVNÍCI.

NEPOKÚŠAJTE SA OPRAVY VYKONÁVAŤ SAMI, ABY SA ZABRÁNILO NEBEZPEČENSTVU ÚRAZU ELEKTRICKÝM PRÚDOM.

• Na dvierka alebo na košík na riad nesadajte ani nestúpajte.

• Umývačku riadu neprenášajte držiac za dvierka alebo okraje. Umývačku riadu pri premiestňovaní pridržiavajte za boky alebo spodnú časť.

• Počas a ihned' po používaní sa nedotýkajte ohrevného prvku.

• Umývačku riadu nepoužívajte, ked' nie sú všetky panely krytov správne na svojom mieste. Ked'beží program, dvierka otvárajte veľmi opatrne, pretože hrozí vystreknutie horúcej vody zo spotrebiča.
• Na otvorené dvierka nekladte tažké predmety. Spotrebič sa môže prevrhnút.
  • Pri vkladaní položiek na umývanie:
• Ostré položky umiestnite tak, aby nepoškodili tesnenie dvierok.

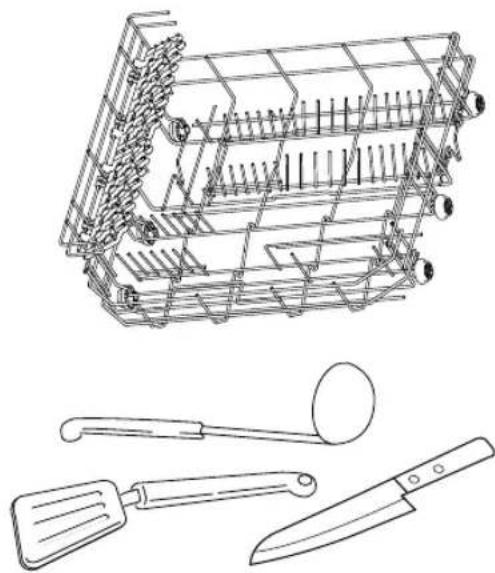

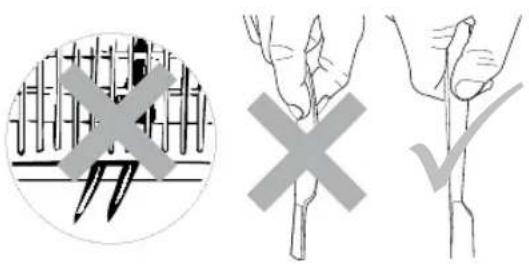

• Výstraha: Nože a dálšie riady s ostrými hrotmi je nutné vložit do košíka tak, aby hroty smerovali nahor alebo ich umiestnite vodorovne.
• Zabráňte kontaktu plastových položiek s výhrevným prvkom.
• Po dokončení cyklu skontrolujte, že nádrž na čistiaci prostriedok je prázdna.
• Neumývajte plastové položky, ktoré nie sú označené ako vhodné na umývanie v umývačke riadu.
• Používajte len čistiaci prostriedok a oplachovací prípravok učené pre automatické umývačky riadu.
• Ostatné prostriedky na odpojenie od prívodu musia byt súčastou pevnej kabeláže s aspoň 3 mm vzdialenostou kontaktov na všetkých póloch.
• Dvierka sa nesmú nechávať otvorené, pretože hrozí riziko prevrhnutia.
• Kvôli úspore energie nezabudnite umývačku riadu po použití vypnút. Umývačku riadu by ste nemali počas používania ponechat bez dozoru.
• Ked' starú umývačku riadu vyradujete z používania alebo ju mienite zneškodnit, demontujte dvierka priestoru na umývanie.

• Počas inštalácie nesmie byt sietový napájací kábel nadmerne ani nebezpečne ohnutý či pritlačený.
  • Ovládacie prvky neupravujte.

• Spotrebič je nutné k prívodu vody pripojit pomocou novej zostavy hadíc.

• Možno umývať súpravu pre maximálne 6 osób.
• Maximálny dovolený tlak vody na prívode je 1 MPa a minimálny dovolený tlak vody na prívode je 0,04 MPa.

Pokyny týkajúce sa uzemnenia

VÝSTRAHA: TENTO SPOTREBIČ MUSÍ BYŤ UZEMNENÝ.

• Tento spotrebič je vybavený sietovým napájacím káblom s vodičom na uzemnenie zariadenia a zástrčkou s uzemnením.
• Táto zástrčka sa musí zapojiť do príslušnej zásuvky, ktorá je nainštalovaná a uzemnená v súlade s miestnymi normami a požiadavkami.

• Nesprávne zapojenie uzemňovacieho vodiča zariadenia môže viest' k nebezpečenstvu zasiahnutia elektrickým prúdom.
  • Vodiče kábla majú nasledujúcu farbu:
  • Zeleno žlty = zem,
  • Modrý = neutrálny,
  • Hnedý = živý vodič.
• Ak máte pochybnosti, či je tento spotrebič správne uzemnený, alebo ak zásuvka správne nepasuje, nechajte ho skontrolovať oprávneným elektrikárom alebo servisným technikom.
• Nikdy neupravujte zástrčku dodávanú so spotrebičom.

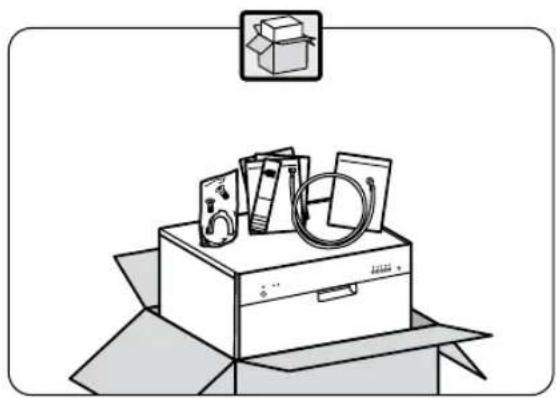

Súčastou dodávky sú nasledujúce položky:

Bezpečnostná hadica na prívod

Lyžica na meranie čistiaceho prostriedku

1 plná lyžica = 20 g (približne)

Lievik na sol Držiak na hadicu v tvare U

Odmerka 60 ml (približne)

Tento výrobok bol testovaný zamokra, aby sa zabezpečila správna prevádzka. Výsledkom môžu byť zvyšky vody vnútri jednotky. Je to normálne a bezpečné. V prípade potreby utrite kvapky vody na vonkajších povrchoch.

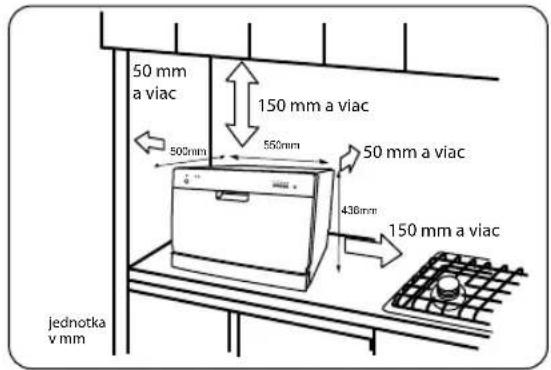

Umiestnenie

Pri vol'be miesta na umiestnenie vašej umývačky riadu skontrolujte, že povrch na nainštalovanie je rovný a pevný, a že priestor je dobre vetraný. Vyhnite sa umiestneniu umývačky do blízkosti zdroja tepla, napr. sporák, kotol, radiátor a pod. Mimoriadne nízke teploty okolia môžu tiež spôsobit, že spotrebič nebude správne fungovať. Táto umývačka riadu nie je určená na používanie a inštalovanie v garáži alebo vonku.

Umývačku riadu nezakrývajte žiadnym krytom. Pri inštalovaní dbajte na to, aby bol po bokoch ponechaný volný priestor.

Všetky odmontované diely sa musia uschovať, aby sa dali znovu nainštalovať. Ulistite sa, že umývačka riadu je odpojená od prívodu elektriny a že je prázdna. Odporúčame, aby s umývačkou riadu počas inštalácie manipulovali 2 osoby.

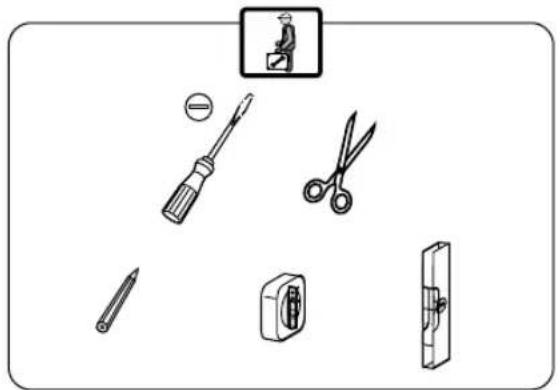

1. Inštaláciu umývačky riadu zverte kvalifikovanému technikovi. Pozrite si informácie o požadovanom náradí.

Dodaná šablóna k dvierkam obsahuje aj kroky inštalácie, ktoré pomôžu pri inštalácii.

1. Na bokoch jednotky ponechajte medzeru na možné posunutie nabok pre prípad potreby vykonania servisu. Rozmery umývačky riadu sú 550 (Š) x 500 (H) X 438 (V) mm. Na obrázku sú uvedené minimálne rozmery požadované na umiestnenie stolovej umývačky riadu. Plastové diely a káble chráněte pred vysokými teplotami.

INŠTALÁCIA

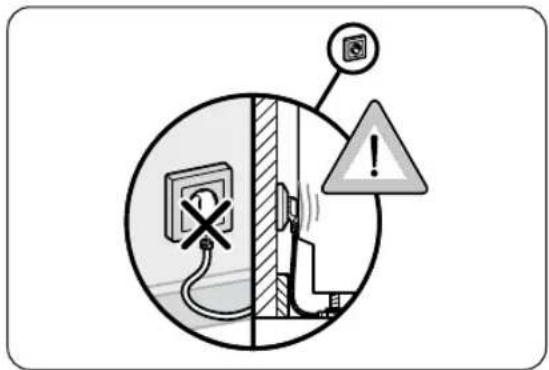

1. Pred inštaláciou jednotku nepripájajte k sietovej zásuvke. Jednotku neinštalujte priamo pred sietovú zásuvku. Je to preto, aby ste zabránili potenciálnemu poškodeniu zadnej časti jednotky.

Podmienky elektrického pripojenia musia vyhovovať špecifikáciám na štítku s menovitými hodnotami na umývačke riadu. Nepoužívajte predlžovacie káble.

1. Jednotku umiestnite vedla vodovodného kohútika a odtoku. V prípade potreby nastavte vodorovnosť jednotky.

2. Zabezpečte, aby nedošlo k skrúteniu ani drveniu prívodnej a vypúštacej hadice. Jednotka nesmie stát na sietovom napájacom kábli.

1. Overte, že vaša vodovodná inštalácia je vhodná na používanie umývačky riadu. V prípade akýchkol'vek pochybností sa porad'te s kvalifikovaným inštalatérom. Táto jednotka MUSÍ byť pripojená k PRÍVODU STUDENEJ VODY, a to pomocou novej hadice na prívod vody. STARÉ ZOSTAVY HADÍC SA NESMÚ OPAKOVANE POUŽÍVAŤ. Tlak vody vo vodovodnej sieti musí byť minimálne 0,04 MPa a maximálne 1,00 MPa.

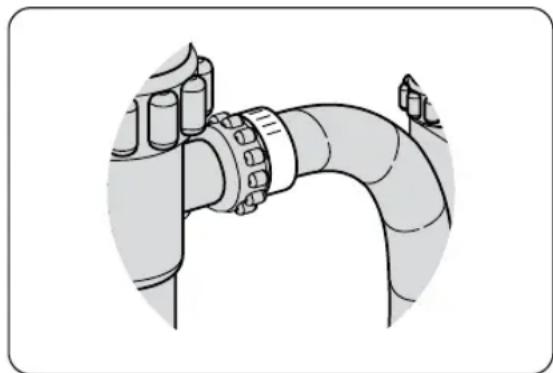

2. Jeden koniec bezpečnostnej hadice na prívod vody pripojte k svojej umývačke riadu a druhý koniec hadice pripojte k vodovodnej sieti. Skontrolujte, že čierne gumené tesnenie je na svojom mieste.

3. Po pripojení hadice spustte prívod vody. Umývačku riadu pripojte k elektrickej sieti.
   • Vypúšťaciu hadicu neohýbajte.

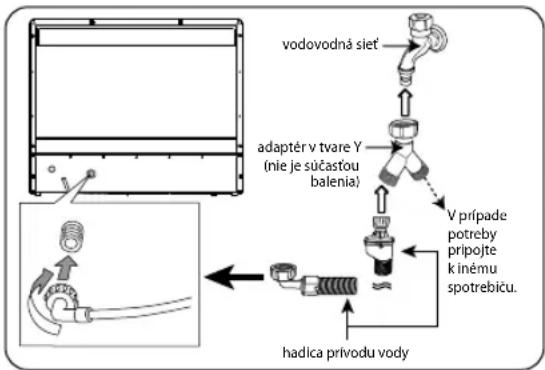

Adaptér v tvare Y (nie je súčastou) môžete použit ako další prítok vody pre iný spotrebič, napríklad pre práčku. Vztahuje sa to len pre prívod studenej vody. Adaptér v tvare Y môžete zakúpiť vo väčšine predajní pre domácích majstrov.

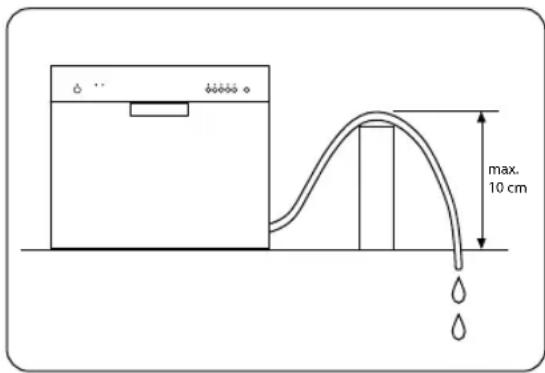

- Vypúšťaciu hadicu nezdvíhajte viac ako 10 cm nad dosku stola; v opačnom prípade jednotka nedokáže vypúšťať vodu správnym spôsobom.

Po použití zatvorte vodovodný kohútik.

• Odpadové potrubie musí byt pripojené k odpadovej kanalizácii a nie k drenážnemu systému povrchových vôd.
• Hadica na vypúšťanie vody musí byť umiestnená 40 až 100 cm od podlahy a nesmie sa nadstavovať (predlžovať); v opačnom prípade nebude jednotka vypúšťať vodu správnym spôsobom.
• Po použití zatvorte vodovodný kohútik.

Informácie o bezpečnostnej hadica na prívod

Bezpečnostná hadica na prívod má dve steny. Systém hadice zabezpečuje jej pôsobenie zablokovaním prívodu vody v prípade poškodenia hadice na prívod a keď je vzduchová medzera medzi samotnou hadicou na prívod a vonkajšou vlnitou hadicou plná vody.

1. Vypúštacia hadica
2. Sieťový napájací kábel (pripojte k elektrickej sietovej zásuvke)
3. Prívod vody (pripojte k hadici na prívod)

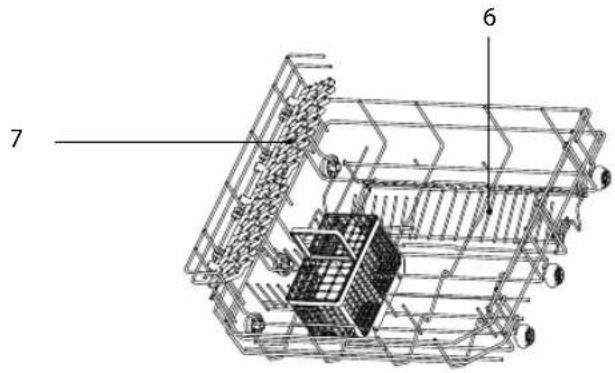

Košík umývačky a košík na príbory

1. Nádržka na sol'
2. Postrekovacie ramená
3. Filtračný systém
4. Košík na príbory
5. Dávkovač čistiaceho prostriedku (dvojitá priehradka)
6. Dávkovač na oplachovací prípravok

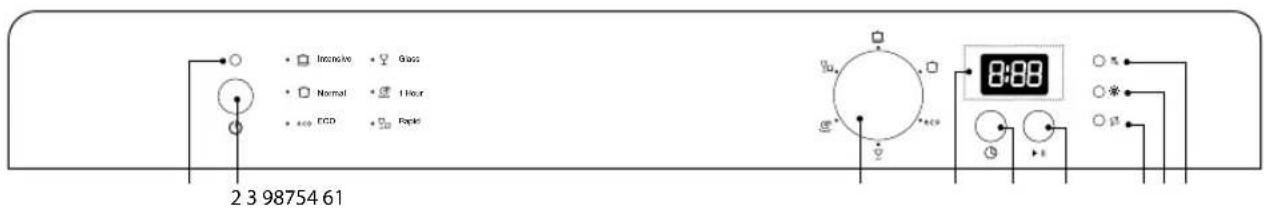

Ovládací panel

1. Indikátor zapnutia

Rozsvieti sa po stlačení hlavného vypínača.

1. Hlavný vypínač

Slúži na zapnutie a vypnutie umývačky riadu.

1. Volič programu na umývanie

Slúži na zobrazenie času spustenia.

1. Tlačidlo oneskoreného spustenia

Stlačením tohto tlačidla nastavíte časový posun (v hodinách) spustenia umývania. Spustenie umývania môžete posunúť až o 24 hodín. Jedným stlačením tohto tlačidla posuniete spustenie umývania o jednu hodinu.

1. Tlačidlo na spustenie/pozastavenie

2. Slúži na potvrdenie a spustenie zvoleného programu umývania.
   • Stlačením a podržaním program umývania vynulujete.

3. Výstražný indikátor na doplnenie soli

Rozsvieti sa, ked'je potrebné doplnit nádržku na sol'.

1. *Výstražný indikátor na doplnenie oplachovacieho prípravku

Rozsvieti sa, ked'je potrebné doplnit dávkovač oplachovacieho prípravku.

Rozsvieti sa, ak nie sú kohútiky otvorené.

Otvorenie dvierok

• Najprv otvárajte dvierka pomaly, aby ste zabránili rozliatiu vody.
  • Potiahnite rúčku dvierok.

Ak dôjde počas činnosti k otvoreniu dvierok, všetky funkcie sa automaticky prerušia.

Zatvorenie dvierok

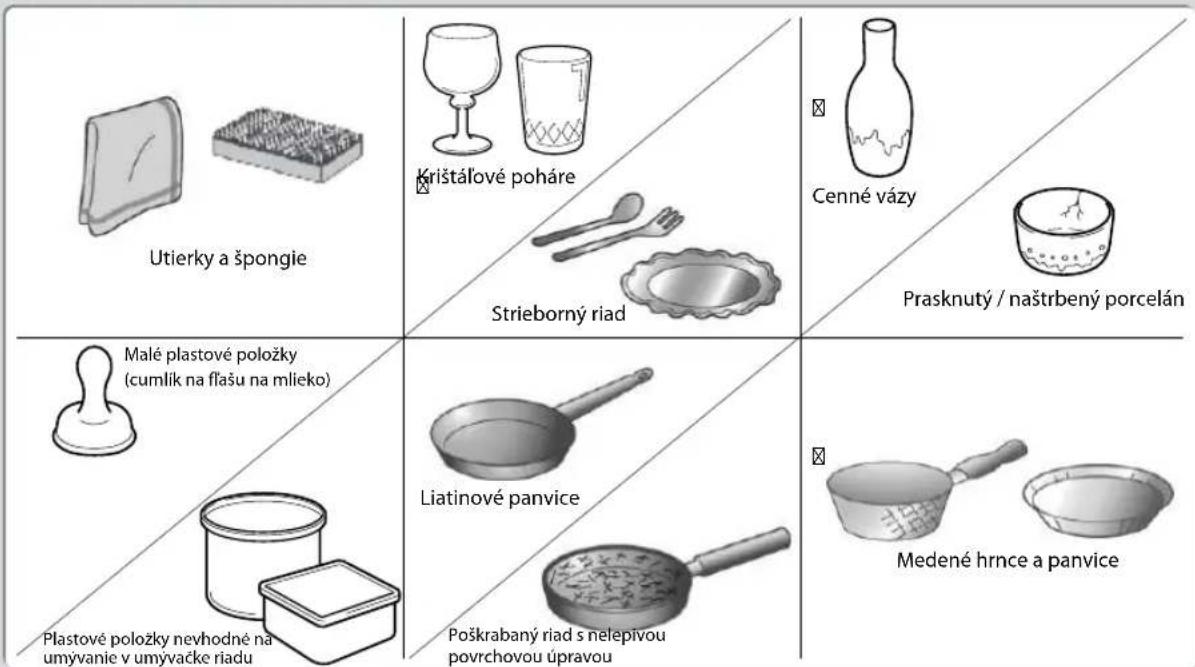

Položky nevhodné na umývanie v umývačke riadu

Pri kúpe nového riadu a príborov skontroluje, že sú vhodné na umývanie v umývačke riadu. Niektoré položky nie sú určené na umývanie v umývačke riadu.

Nasledovné položky sú nevhodné

• Drevené príbory a riad, alebo položky s drevenými častami môžu zmenit farbu alebo vyblednút. Glej používaný v týchto položkách nie je odolný proti účinkom činnosti umývačky riadu a drevené rúčky sa po umývaní v umývačke riadu môžu uvolnit.
• Umelecké výrobky, starožitnosti, cenné vázy a dekoračné sklo nie sú taktiež vhodné na umývanie v umývačke riadu.
• Plastové položky (napr. výrobky Tupperware), ktoré nie sú odolné proti účinkom tepla, sa môžu roztaviť alebo zmeniť svoj tvar v dôsledku vysokej teploty v umývačke riadu.
• Medené, mosadzné, cínové a hliníkové položky môžu zmenit' farbu a stratit' lesk.
• Po častom umývaní sa na pohároch a chúlostivých sklenených výrobkoch môžu objaviť škvrny. Chúlostivé sklenené výrobky ani výrobky z olovnatého krištáľu neumývajte v umývačke riadu. Namiesto toho chúlostivé sklenené výrobky umývajte ručne.
• Strieborné a hliníkové časti majú počas umývania tendenciu zmenit' farbu. Zvyšky, ako je vaječný bielok, vaječný žÍtok a horčica často spôsobujú zmenu farby a znečistenie striebra. Preto zvyšky očistte zo striebra ihned' po použití.

Pridanie čistiaceho prášku alebo tablety

Používajte len čistiace prostriedky špeciálne navrhnuté na používanie v umývačkách riadu. Kvôli ochrane životného prostredia používajte nie viac, než je správne množstvo čistiaceho prostriedku. Dávkovač na čistiaci prostriedok naplňte čistiacim práškom alebo tabletou. Informácie o správnom množstve si pozrite v pokynoch výrobcu čistiaceho prostriedku. V prípade používania tabliet si prečítajte odporúčania výrobcu na obale tablety, aby ste určili, kde máte tabletu položiť (napr. košík na príbory, priehradka na čistiaci prostriedok a pod.).

Dráždivý

• VÝSTRAHA! Uschovávajte mimo dosahu detí.
- Dráždi oči.
- Zabráňte kontaktu s očami. V prípade kontaktu s očami je potrebné ihned'ich vymyť veľkým množstvom vody a vyhl'adať lekársku pomoc.
• V prípade požitia okamžite vyhl'adajte lekársku pomoc.

Pri plnení dávkovača na čistiaci prostriedok postupujte podľa d’alej uvedených krokov.

1. Stlačte tlačidlo na veku dávkovača na čistiaci prostriedok v smere šípky, až kým sa neotvorí pružinová záklopka.
2. Naplňte dávkovač čistiaceho prostriedku čistiacim práškom – naplňte ako komoru na čistiaci prostriedok na hlavné umývanie, tak aj komoru na čistiaci prostriedok na predbežné umývanie, alebo do hlavnej komory na čistiaci prostriedok vložte čistiacu tabletu. Značka vyznačuje maximálnu výšku plnenia.

Všetky programy s predbežným umývaním vyžadujú dodatočné dávkovanie čistiaceho prostriedku, ktorý musí byť umiestnený do komory na čistiaci prostriedok na predbežné umývanie. V prípade používania tabliet si pozrite pokyny výrobcu čistiaceho prostriedku. Pozrite si tabul’ku cyklov umývania. Tento čistiaci prostriedok bude účinkovať počas fázy predbežného umývania.

Pridanie oplachovacieho prípravku

Oplachovací prípravok zabezpečuje, aby počas fázy sušenia neostala na riade voda a nezanechala značky, a po umytí pomáha rýchlemu schnutiu riadu. Do nádržky nalejte len oplachovací prípravok určený na použitie v domácich umývačkách riadu. Tento model je navrhnutý len na používanie tekutého oplachovacieho prípravku.

Oplachovací prípravok nalejte do skladovacej nádržky podľa d’alej uvedených krokov; množstvo bude dávkované automaticky.

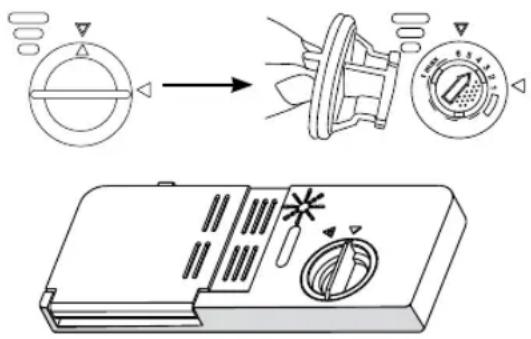

1. Otočte uzáver a otvorte ho podľa obrázka.
2. Po zarovnaní so značkou otvoreného uzáveru môžete uzáver vybrat.
3. Nalejte oplachovací prípravok, až kým sa indikátor oplachovacieho prípravku nezmení na úplne čierny a uzáver zatvorte.
4. Nádržku nepreplňujte. Akékol'vek rozliatia utrite.

• Ak je voda vo vašej oblasti mäkká, možno nebudete musieť používať oplachovací prípravok, pretože sa môže na vašom riade vytvárať biely povlak.
• Ak sa rozhodnete používať čistiacu tabletu, do nádržky na oplachovací prípravok nie je potrebné tento prípravok pridávať.
• Výstražný indikátor na doplnenie oplachovacieho prípravku sa pri vyprázdnení nádržky rozsvieti a je potrebné ho doplnit.
• Môžete taktiež posúdiť množstvo oplachovacieho prípravku kontrolou indikátora oplachovacieho prípravku vedľa uzáveru nádržiek; keď je indikátor čierny, nádržka je plná. Ked’ je číry, nádržka je takmer prázdna.

Nastavenie nádržky na oplachovací prípravok

Nádržka na oplachovací prípravok má šest nastavení. Odporúčané nastavenie aj výrobné nastavenie je „4“. Ak riad neschne správne alebo na čnom zostávajú bodky, nastavte koliesko na najbližšie vyššie číslo, až kým nedosiahnete, že riad je bez bodiek.

Ak v priehradke na umývanie alebo vo vašom riade zostanú zvyšky oplachovacieho prípravku, koliesko na dávkovači oplachovacieho prípravku otočte do polohy 1.

Pridanie soli

Ak máte vo svojej oblasti tvrdú vodu, na vašich riadoch a domácich potrebách sa budú usádzať usadeniny. Pre tento prípad je váš spotrebič vybavený nádržkou na sol'na zníženie tvrdosti vody.

Podľa krokov uvedených d’alej nasypte sol’ do nádržky na sol; nasypte množstvo zodpovedajúce stupňu tvrdosti vody vo vašej oblasti.

1. Do nádržky na sol'vložte dodaný lievik. V závislosti na používanej značke vsypte asi 1,2 kg soli pre umývačky riadu.

1. Nádržku naplňte vodou, až kým nebude pretekať (len prvé použitie).

2. Okolo otvoru nádržky utrite prebytočnú sol'a potom uzáver pevne naskrutkujte.

3. Okamžite spustte „Rýchly“ program (bez riadu v umývačke riadu), aby sa z priehradky odstránili všetky zvyšky soli.

- Výstražný indikátor na doplnenie soli na ovládacom paneli sa rozsvieti, keď je nádržka na sol’ prázdna a treba ju doplnit.

- Výstražný indikátor na doplnenie soli prestane svietit o niekolko dní v závislosti na rýchlosti rozpúštania soli.

- Ak sa rozhodnete používať čistiacu tabletu, nemusíte pridávať sol; to záleží na tvrdosti vody vo vašej oblasti a type používanej tablety. Pokyny získate u svojho dodávatel’a vody a výrobcu čistiacej tablety.

* Obrázky slúžia len ako informácia; skutočné detaily si pozrite na jednotlivých modeloch.

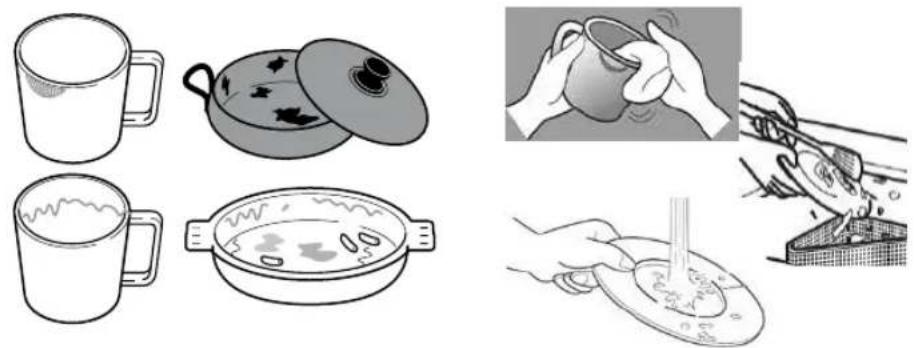

Pred naplnením príborov a riadu do košíka dodržiavajte vo všeobecnosti nasledovné poznámky.

• Z riadu a príborov odstráňte škvrny od rúžu a zvyšky jedla. V prípade potreby opláchnite.

- Riad a príbory nesmú byť vložené jeden do druhého ani sa navzájom zakrývat.

- Riad a príbory vložte tak, aby voda mala prístup ku všetkým povrchom.

• Skontrolujte, že všetky položky sú v bezpečnej polohe.
• Duté položky, ako sú šálky, poháre, panvice a pod., musia byť do košíka uložené hore dnom.
• Položky so širokou spodnou stranou musia byť vložné pod uhlom, aby z nich mohla voda volne odtekat.
• Postrekovacie ramená nesmú byť blokované vysokými položkami ani položkami, ktoré visia z košíkov. V prípade pochybností vyskúšajte volný pohyb manuálnym otáčaním postrekovacích ramien.
  • Zabezpečte, aby malé položky nespadli z držiakov v košíkoch.

• Z bezpečnostných dôvodov neprevádzkujte umývačku riadu bez košíka umývačky riadu na svojom mieste.
• V umývačke riadu neumývajte položky znečistené popolom, pieskom, voskom, lubrikačným mazivom alebo farbou. Tieto položky môžu umývačku riadu poškodit. Popol sa nerozpúšta a bude sa šířit po umývačke riadu.

Košík umývačky riadu používajte na malé a l'ahké položky, ako sú šálky, tanieriky, poháre, misky na dezert a pod.

Dlhé položky, ako sú naberačky na polievku, varechy a dlhé nože sa musia položit ležiac v prednej časti košíka.

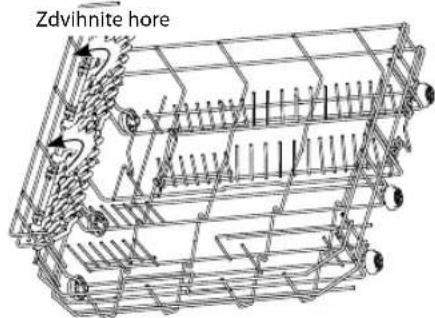

Na zväčšenie priestoru pre väčšie položky v košíku umývačky riadu zdvihnite stojan na šálky. Potom môžete k nemu uložiť vysoké poháre. Ak ho nepotrebujete, môžete ho taktiež vybrať.

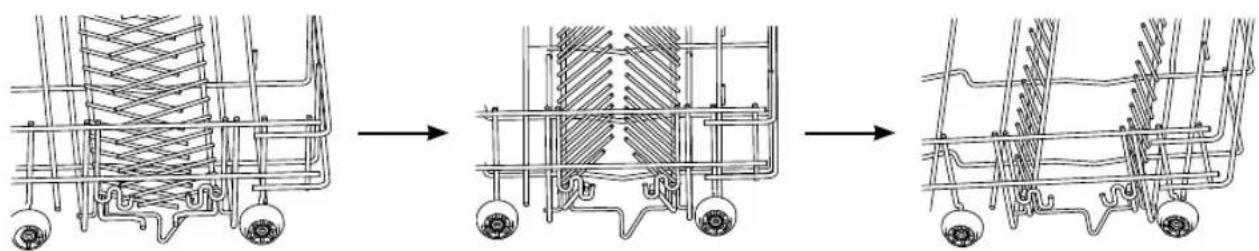

Tíne so závesmi

Třne sa používajú ako držiak na taniere a tanieriky. Možno ich znížit's cieľom zváčšit priestor pre veľké položky. Třne znížite podľa dolu uvedených krokov.

* Obrázky slúžia len ako informácia; skutočné detaily si pozrite na jednotlivých modeloch.

Naplnenie košíka umývačky riadu riadom pre 6 osób

V nasledovnom zozname a na obrázku nájdete optimálne umiestnenie riadu v košíku umývačky riadu.

Číslo Položka
1 Šálky
2 Stredná misa na servírovanie
3 Poháre
4 Tanieriky
5 Miska
6 Oválna plytká misa
7 Plytké taniere
8 Hlboké taniere
9 Misky na dezert
10 Košík na príbory

SK

Košík na príbory

Na zjednodušenie vyberania je vhodné príbory zoskupit' v zónach a vložit' ich do košíka na príbory. Optimálne umiestnenie nájdete v zozname a na obrázku.

• Žiadna položka nesmie trčať cez spodok košíka.
• Aby ste zabránili riziku poranenia, nože a vidličky vkladajte rúčkou nahor. Nechytajte ich za ostré hrany.
• Košík na príbory sa dodáva s krytmi, ktoré sú navrhnuté na vloženie príborov do patričných štrbín. Ak použijete košík bez krytu, môže sa znížiť výsledok umývania príborov.
  • Pred spustením kryt bezpečne zaistite ku košíku.
• Na dodržanie podmienok funkčnej spôsobilosti, t.j. norma EN 50242, musí byť riad vložený podľa pokynov v tomto návode.

Program Informácie pre volbu cyklu Proces		Množstvo čistiaceho prostriedku	Doba trvania cyklu (min.)	Spotreba energie (kWh)	Spotreba vody (l)	Oplachovací prípravok
Intenzívne	Na najviac znečistené položky, ako sú hrnce, panvice, zapekacie misy a misy, ktoré nejakú dobu stáli a zaschli na nich zvyšky jedla.	Predbežné umytie (50 °C)Umytie (70 °COpláchnutie Opláchnutie Opláchnutie (70 °CSušenie	Predbežné umytie (3 g)Hlavné umytie (15 g)	145 0,94 11,0		√
Normálne	Na normálne znečistený riad, ako sú hrnce, taniere, poháre a slabo znečistené panvice.	Predbežné umytieUmytie (60 °COpláchnutie Opláchnutie (70 °CSušenie	Predbežné umytie (3 g)Hlavné umytie (15 g)	125 0,70 8,4		√
EKO* (EN50242)eco	Ide o štandardný program, ktorý je vhodný na umývanie štandardne znečisteného jedálenského riadu a ide o najefektívnejší program z pohľadu kombinovanej spotreby energie a vody pre tento typ riadu.	Predbežné umytieUmytie (55 °COpláchnutie Opláchnutie (70 °CSušenie	Predbežné umytie (3 g)Hlavné umytie (15 g)	170 0,61 7,0		√
Sklo	Na slabo znečistené položky, ako sú poháre, krištál'a jemný porcelán.	Umytie (45 °COpláchnutie Opláchnutie (60 °CSušenie	Hlavné umytie (15 g)	75 0,48 6,8		×
1 hodina	Na slabo znečistené položky, ktoré nevyžadujú vyníkajúcu účinnosť sušenia.	Umytie (65 °COpláchnutie Opláchnutie (50 °CSušenie	Hlavné umytie (15 g)	60 0,55 6,8		×
Rýchle	Kratšie umytie slabo znečistených položiek nevyžadujúcich sušenie.	Umytie (40 °COpláchnutie Opláchnutie	Hlavné umytie (15 g)	30 0,30 6,0		×

* Na dodržanie podmienok funkčnej spôsobilosti, t.j. norma EN 50242, používajte na test cyklus úsporného umytia.

Technológia kondenzačného sušenia

• K úspore energie dochádza sušením riadu pomocou zostatkového tepla po poslednom cykle opláchnutia.
• Kvôli tejto metóde sušenia sú časy umývania dlhšie.
• Niektoré programy umývania neobsahujú funkciu sušenia; viac podrobností nájdete v tabulke cyklov umývania.

Spustenie cyklu umývania

1. Jednotku pripojte k elektrickej sieti a prívod vody úplne otvorte (tlak vody v rozsahu 0,04 MPa až 1,00 MPa).
2. Otvorte dvierka. Vytiahnite košíky umývačky riadu, vložte riad a zatlačte košíky naspät.
3. Nasypte čistiaci prostriedok alebo vložte čistiacu tabletu do priehradky na čistiaci prostriedok a následne pevne zatvorte.
4. Zatvorte dvierka umývačky riadu. Pri správnom zatvorení dvierok musíte počut' kliknutie. Dvierkami netrieskajte.
5. Stlačte hlavný vypínač; indikátor zapnutia sa rozsvieti.
6. Na základe požiadaviek na položky a znečistenie zvolte program cyklu umývania. Pozrite si časť Tabulka cyklov umývania.
7. Rozsvieti sa indikátor zvoleného programu.
8. Po stlačení tlačidla na spustenie/pozastavenie sa o chvílu spustí cyklus umývania.

Ak dvierka umývačky riadu otvoríte počas cyklu umývania a potom ich zatvoríte, umývačka riadu bude pokračovať v aktuálnom cykle umývania po 10 sekundách. Ale ak dvierka správne nezatvoríte po 1 minúte, umývačka riadu bude pípať v 1-minútových intervaloch.

Zmena programu

Ak chcete zmenit program po spustení cyklu umývania, postupujte podl'a d'alej uvedených krokov.

1. Pomaly otvorte dvierka, aby ste zabránili vyliatiu vody a potom dvierka otvorte úplne. Skontrolujte, či jednotka nadávkovala čistiaci prostriedok alebo tabletu. To závisí na uplynutej dobe spustenia cyklu umývania.
2. Ak je veko dávkovača čistiaceho prostriedku otvorené, odporúčame vám nechat cyklus umývania dobehnút dokonca.
3. Ak je veko dávkovača čistiaceho prostriedku stále zatvorené, stlačením hlavného vypínača program zrušíte. Potom môžete zatvorit dvierka umývačky riadu a znova stlačit hlavný vypínač. Môžete otáčaním voliča požadovaného nového program a volbu potvrdte stlačením tlačidla na spustenie/pozastavenie. Jednotka o chvílu spustí nový cyklus umývania.

Na konci programu

Umývačka riadu na konci programu pípne.

Vypnutie jednotky

Kvôli úspore energie nezabudnite vypnúť umývačku riadu pomocou hlavného vypínača. Umývačka riadu bude aj nad'alej odoberať elektrickú energiu, a to až do jej vypnutia pomocou hlavného vypínača.

Ak umývačku riadu nebudete dlhodobo používať, napr. počas dovolenky, jednotku odpojte od sieťového prívodu.

Vyprázdnenie umývačky riadu

Pred vyprázdnením nechajte riad vychladnút; je to dôležité, pretože horúci riad má tendenciu lahšie sa rozbit alebo prasknút. Preto, ak dvierka umývačky riadu po jej vypnutí úplne otvoríte, riad vychladne omnoho rýchlejšie.

Údržba vonkajška

Tesnenia dvierok pravidelne čistte mäkkou vlhkou tkaninou a odstráňte ňou zvyšky jedla.

Po naplnení umývačky riadu môžu zvyšky jedla a nápojov kvapkať na boky dvierok umývačky riadu. Tieto povrchy sú zvonka skrinky, kde prebieha umývanie, a nedostane sa k nim voda z postrekovacích ramien. Všetky zvyšky je potrebné pred zatvorením dvierok utriet.

Ovládací panel

V prípade potreby vykonat čistenie utrite ovládací panel LEN mäkkou vlhkou tkaninou.

• Aby ste zabránili prenikaniu vody do zámku dvierok a elektrických dielov, nepoužívajte sprejové čistiace prostriedky žiadneho druhu.
• Na vonkajšie povrchy nikdy nepoužívajte abrazívne čistiace prostriedky ani hubky na drhnutie, pretože môžu poškriabať povrchovú úpravu. Niektoré papierové utierky môže povrch taktiež poškriabať alebo môžu zanechávať značky.

Údržba vnútra

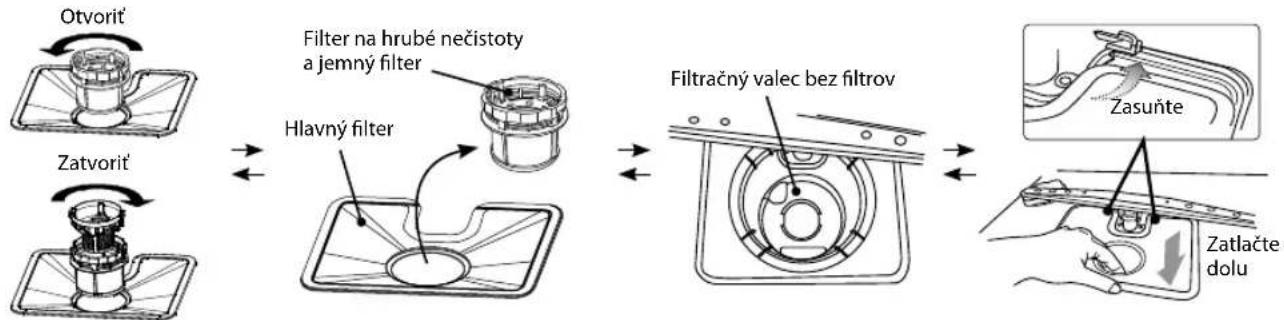

Filtračný systém

Filtračný systém v spodnej časti skrinky na umývanie zachytáva hrubé zvyšky z cyklu umývania. Nahromadené zvyšky môžu spôsobit zanesenie filtra. Stav filtrov pravidelne kontrolujte a v prípade potreby ich vyčistte pod tečúcou vodou.

Filtre v skrinke na umývanie čistte podľa nasledovných krokov.

1. Umývačku riadu vypnite.
2. Odskrutkujte filter na hrubé nečistoty a jemný filter, a opatrne ich vyberte.
3. Opatrne a pozorne vyberte hlavný filter.
4. Všetky filtre vrátane filtračného valca opláchnite pod tečúcou vodou; potom filtre nainštalujte v opačnom slede krokov.
5. Opatrne a pozorne nainštalujte hlavný filter naspät.
6. Opatrne znova naskrutkujte filter na hrubé nečistoty v smere hodinových ručičiek. V správnej polohe budete počut slabé kliknutie.

• Filtre nadmerne neutahujte. Filtre vložte bezpečne naspät v poradí; v opačnom prípade sa hrubé nečistoty môžu dostat do systému a spôsobit zablokovanie.
• NIKDY nepoužívajte umývačku riadu bez nainštalovaných filtrov. Nesprávne nainštalovanie filtra môže znížit stupeň výkonu spotrebiča a môže dôjst k poškodeniu riadu a kuchynských pomôcok.

Postrekovacie ramená

Časti jedla sa môžu prilepiť na dýzy a ložiská postrekovacích ramien. Postrekovacie ramená treba preto pravidelne kontrolovať a čistiť.

Nepokúšajte sa demontovať postrekovacie ramená.

Opatrenie pred námrazou

Vyhnite sa umiestneniu umývačky riadu na mieste, kde teplota môže klesnúť pod hodnotu 0 °C. Ak spotrebič ponecháte na nevykurovanom mieste počas zímy, odporúčame vám nasledovné:

1. Odpojte jednotku od prívodu vody.
2. Zapnite jednotku. Zvolte cyklus umývania a nechajte ho bežat len 1 minútu. Tým sa vypustí všetka voda, ktorá zostala v jednotke.
3. Odpojte jednotku od sietovej zásuvky.
4. Umývačku riadu vyprázdnite.
5. Zatvorte dvierka umývačky riadu.
6. Odpojte jednotku od odtoku vody. Pomocou vhodnej nádoby zachytte všetku zvyškovú vodu v rúrkach.

Ak máte problém vykonať hore uvedené kroky, požiadajte o pomoc servisného zástupcu.

Prenášanie umývačky riadu

Ak musíte premiestniť jednotku, napríklad kvôli stahovaniu, odporúčame vám vykonať nasledovné:

1. Odpojte umývačku riadu od sietovej zásuvky.
2. Odpojte umývačku riadu od prítoku vody a odtoku. Pomocou vhodnej nádoby zachytte všetku zvyškovú vodu v rúrkach.
3. Vyprázdnite hadice a umývačku riadu premiestnite z aktuálneho miesta.
4. Jednotku vytiahnite spolu s hadicami.

• Počas prepravy zabráňte preklopeniu jednotky.
• Odporúčame, aby s umývačkou riadu počas inštalácie manipulovali 2 osoby.

Údržba po dlhodobom nepoužívaní

Ak nemienite jednotku dlhodobo používať, odporúčame vám vykonať nasledovné:

1. Odpojte umývačku riadu od sietovej zásuvky.
2. Odpojte umývačku riadu od prítoku vody a odtoku. Pomocou vhodnej nádoby zachytte všetku zvyškovú vodu v rúrkach.
3. Mierne otvorte dvierka, aby ste zabránili vzniku neprijemného zápachu vnútri priehradky.
4. Priehradku na umývanie v umývačke riadu vyčistte.

• Opravy musí vykonávať servisný zástupca pri striktnom dodržiavaní platnej miestnej a štátnej legislatívy a nariadení. Neoprávnené a nesprávne vykonané opravy môžu mať za následok osobné poranenia alebo poškodenie jednotky.
• Pred zavolaním do servisu si, prosím, pozrite časť Rady a tipy, podľa ktorej môžete niektoré bežné problémy vyriešit svojpomocne.

Technické problémy

Technické problémy
Problém Možné príčiny Riešenie
Umývačka riadu sa nespúšťa. Dvierka nie sú správne zatvorené.		Dvierka pevne zatvorte.
		Jednotka nie je pripojená k sieťovej zásuvke.
		Jednotka nie je zapnutá. Stlačte hlavný vypínač a zvol’te program.
E1 Jednotke trvá naplnenie do požadovanej hladiny vody veľmi dlho, vodovodný kohútik je zatvorený, prívod vody je obmedzený alebo tlak vody je veľmi nízky.		Vodovodný kohútik úplne otvorte, skontrolujte tlak vody a skontrolujte, že hadica prívodu vody nie je skrútená.
E4 Jednotka je preplnená vodou.	Zatvorte vodovodný kohútik, odpojte jednotku od siete a spojte sa s kvalifikovaným servisným zástupcom.
Vypúšťacie čerpadlo nefunguje správne.	Bol aktivovaný systém ochrany pred zaplavením.	Odpojte jednotku od sieťovej zásuvky.Odpojte prívod vody.Spojte sa s kvalifikovaným technikom

Bežné problémy

Bežné problémy
Problém Možné príčiny Riešenie
Na konci programu zostane v dávkovači zvyšok čistiaceho prostriedku.	Pri pridávaní čistiaceho prostriedku je dávkovač na čistiaci prostriedok stále vlhký.	Pred pridaním čistiaceho prostriedku dávkovač vysušte.
Veko dávkovača čistiaceho prostriedku sa nedá správne zatvorit.	Zanesenie zvyškom čistiaceho prostriedku blokuje západku.	Západku vyčistte.
Zo skrinky na umývanie počuť klopkanie.	Postrekovacie rameno klepe o položku v košíku.	Prerušte program a znova usporiadajte položky, ktoré prekážajú postrekovaciemu ramenu. Pozrite si časťNaplnenie umývačky riadu.
Na sklenenom riade a príbore zostávajú škvrny.	Dávkovanie oplachovacieho prípravku je nastavené na vysokú hodnotu.	Pomocou otočného gombíka dávkovača oplachovacieho prípravku nastavte nižšiu hodnotu.
Riad, príbory a sklenený riad nie sú suché.	Množstvo oplachovacieho prípravku je možno nevhodné, alebo nádržka oplachovacieho prípravku je takmer prázdna.	Nádržku doplňte, nastavte gombík dávkovača oplachovacieho prípravku na vyššiu hodnotu, alebo zmeňte značku oplachovacieho prípravku.
	Riad ste z umývačky riadu vybrali veľmi skoro.	Riad nechajte v umývačke riadu až dokiaľ nebudete počuť zvukový signál.
Na príboroch a riade vidno biele zvyšky, na sklenenom riade vznikajú škvrny; povlak sa dá zotriet.	Použilo sa málo oplachovacieho prípravku.	Nádržku doplňte, nastavte gombík dávkovača oplachovacieho prípravku na vyššiu hodnotu, alebo zmeňte značku oplachovacieho prípravku.
	V nádržke na sol’je málo soli. Nádržku na sol’ doplňte.
	Uzáver nádržky na sol’ nebol správne naskrutkovaný.	Naskrutkujte ho znova správnym spôsobom.
	Použili ste nevhodný čistiaci prostriedok.	Zmeňte čistiaci prostriedok. Použite štandardný práškový čistiaci prostriedok pre umývačky riadu.
	Nastavenie spotreby soli je veľmi nízke.	Zvol’te nastavenie pre vyššiu spotrebu soli.
Sklenený riad je kalný a došlo k zmene farby; povlak nemožno zotriet.	Sklenený riad nie je vhodný na umývanie v umývačke riadu. Došlo k zmene povrchov.	Sklenený riad nevhodný na umývanie v umývačke riadu umyte ručne.
Znečistenie čajom alebo rúžom nebolo úplne odstránené.	Teplota pri umývaní pre zvolený program bola veľmi nízka.	Zvol’te program s vyššou teplotou pri umývaní.
	Beliaci účinok použitého čistiaceho prostriedku je veľmi malý.	Zmeňte čistiaci prostriedok.
	Pred umývaním ste zabudli predbežne opláchnut alebo odstránit znečistenie obrúskom.	Pred umývaním predbežne opláchnite alebo odstránite znečistenie obrúskom.

Zneškodnenie umývačky riadu

• Pri zneškodňovaní starej umývačky riadu ju najprv upravte tak, aby sa nedala používať. Odpojte od prívodu elektrickej energie a vody, odrežte kábel a aj zástrčku zo sietového kábla. Znefunkčnite zámok dvierok, aby sa deti nemohli náhodne zatvorit vnútri. Vykonajte patričné úpravy na zneškodnenie umývačky riadu.
• Na konci svojej životnosti nesmie byť výrobok zneškodnený ako komunálny odpad. Je nutné zaniest ho na miestnym úradom stanovené miesto zberu odpadu alebo k predajcovi, ktorý takúto službu ponúka. Separované zneškodnenie domácich spotrebičov zabráni možným negatívnym dopadom na životné prostredie a zdravie, ktoré sú spôsobené nesprávnym zneškodnením, a umožňuje obnovit zložkové materiály s ciel'om dosiahnutia značných úspor energie a zdrojov. Na pripomenutie potreby separovaného zneškodňovania domácich spotrebičov je výrobok označený symbolom prečiarknutého odpadkového koša na kolieskach.
• Počas skladovania kvôli zneškodneniu zabezpečte výrobok tak, aby nepredstavoval nebezpečenstvo pre deti.

Zneškodnenie obalového materiálu

Plastové obaly a vrecká bezpečne zneškodnite a skladujte mimo dosahu dojčiat alebo malých detí.

Model LDWTT13E
Rozmery 550 mm (Š) x 511,5 mm (H) x 438 mm (V)
Objem Súprava pre 6 osôb
Požadovaný tlak vody 0,04 – 1,00 MPa
Spotreba elektrickej energie 1280 W
Menovité napätie 230 V ~ 50 Hz
Spotreba elektrickej energie v režime vypnutia 0,49 W
Spotreba elektrickej energie v režime ponechania v zapnutom stave	0,49 W
Trieda energetickej efektívnosti 1	A+
Ročná spotreba elektrickej energie 2	174 kWh
Spotreba elektrickej energie počas štandardného cyklu umývania	0,61 kWh
Ročná spotreba vody 3	1960 litrov
Trieda efektívnosti sušenia 4	A
Štandardný cyklus umývania 5	EKO 55 °C
Trvanie programu štandardného cyklu umývania 170 min
Hladina hluku 53 dB(A) re 1 pW
Montáž Doska stola
Možnosť vstavanej inštalácie Áno

Funkcie a technické parametre podliehajú zmenám bez predchádzajúceho oznámenia.

Poznámka:

1 A + + + (najvyššia efektívnost) až D (najnižšia efektívnost)
② Spotreba elektrickej energie „174“ kWh ročne určená v prípade 280 cyklov štandardného umývania s plnením studenou vodou a v režimoch s nízkou spotrebou elektrickej energie. Skutočná spotreba elektrickej energie bude závisieť na spôsobe používania spotrebiča.
3 Spotreba vody „1960“ litrov určená v prípade 280 cyklov štandardného umývania. Skutočná spotreba vody bude závisieť na spôsobe používania spotrebiča.
4 A (najefektívnejšia) až G (najmenej efektívna)
5 Ide o program používaný pre informácie na európskom označení a je vhodný na umývanie štandardne znečisteného jedálenského riadu. Ide o najefektívnejší program z pohl'adu kombinovanej spotreby energie a vody pre tento typ riadu.

• Zariadenie v čase dodania vyhovuje požiadavkám európskych noriem a smerníc v platnom znení:

- 2006/95/ES Elektrické zariadenia určené na používanie v rámci určitých limitov napätia

- 2004/108/ES Elektromagnetická kompatibilita

- 2009/125/ES Ekodizajn energeticky významných výrobkov

- Hore uvedené hodnoty boli merané podľa noriem v rámci uvedených prevádzkových podmienok. Výsledky sa môžu značne líšit’ v závislosti na množstve a znečistení riadu, tvrdosti vody, množstve čistiaceho prostriedku a pod.

GB

V Európskej ünii sú zavedené systémy separovaného zberu na recyklovanie odpadu.

Dalšie informácie si môžete vyžiadať od svojho úradu miestnej správy alebo v obchode, kde ste si tento výrobok zakúpill.
