Produkttype	Oppvaskmaskin
Merke	Logik
Modell	LDWTT13E
Antall kuverter	13
Energiklasse	E
Mål (H x B x D)	84.5 cm x 59.8 cm x 60 cm
Vekt	45 kg
Strømforsyning	220-240 V, 50 Hz
Strømforbruk (per syklus)	0.9 kWh
Vannforbruk (per syklus)	11 L
Støynivå	49 dB
Antall programmer	6
Inkluderte programmer	Eco, Auto, Intensiv, Rask, Glass, Skylling
Kontrolltype	Elektronisk med LED-display
Installasjonstype	Frittstående
Farge	Hvit
Sikkerhetsfunksjoner	Barnesikring, flombeskyttelse
Hovedfunksjoner	Justerbare kurver, forsinket start, selvrensende filter
Medfølgende tilbehør	Bestikkurv, skyllemiddelbeholder, saltbeholder
Garanti	1 år

Ofte stilte spørsmål - LDWTT13E Logik

Hvordan starter jeg en vaskesyklus?

Last oppvaskmaskinen, tilsett vaskemiddel og skyllemiddel, lukk døren, slå på vannforsyningen, trykk på Power-knappen, velg ønsket program (f.eks. Eco for normal belastning), og trykk på Start. Syklusen starter etter noen sekunder.

Hva skal jeg gjøre hvis oppvasken ikke er ren etter en syklus?

Sjekk at spylearmene ikke er blokkert, sørg for at filteret er rent, bruk riktig mengde vaskemiddel, og velg et tyngre program som Intensiv for sterkt skittent oppvask. Kontroller også vanntemperaturen (minimum 50 °C).

Hvor ofte bør jeg rengjøre filteret?

Filteret bør rengjøres etter hver 3-4 syklus eller når du ser smuss. Fjern den nedre kurven, skru av mikrofilteret og finfilteret, skyll dem under rennende vann med en myk børste, og sett sammen igjen.

Hvorfor tømmer ikke oppvaskmaskinen?

Først, sjekk for en knekket avløpsslange eller et tett filter. Fjern filteret og rengjør det. Undersøk også avløpspumpen for hindringer. Hvis feilen vedvarer, kan avløpspumpen måtte byttes.

Hva betyr feilkode E10?

Feil E10 indikerer et problem med vanninntaket. Kontroller at vannforsyningsventilen er åpen, at inntaksslangen ikke er knekket, og at vanntrykket er tilstrekkelig. Filteret ved inntakskoblingen kan være tett og må rengjøres.

Kan jeg bruke vanlig bordsalt i stedet for oppvaskmaskinsalt?

Nei, du må bruke oppvaskmaskinsalt (grovkornet natriumklorid). Vanlig bordsalt er for fint og kan skade vannmykneren. Oppvaskmaskinsalt hjelper til med å forhindre kalkavleiringer.

Hvordan tilbakestiller jeg Logik-oppvaskmaskinen min?

For å tilbakestille, trykk og hold inne Start/Reset-knappen i 3 sekunder under en syklus. Hvis maskinen er av, slå den på og trykk umiddelbart på Start/Reset i 5 sekunder. Dette vil avbryte gjeldende program og tømme vannet.

Hva slags vaskemiddel bør jeg bruke?

Bruk et oppvaskmaskinvaskemiddel i pulver, gel eller tablettform. For best resultat, velg et merke med skyllemiddel og saltegenskaper hvis du har hardt vann. Unngå å bruke håndoppvaskmiddel da det skaper for mye skum.

Hvordan installerer jeg oppvaskmaskinen?

Sørg for at stedet har en nærliggende vannforsyning (3/4 tommers gjengekobling), en avløpskobling (min. 50 cm over gulvet) og en jordet strømkontakt. Niveller apparatet ved hjelp av de justerbare føttene, fest slangene, og test for lekkasjer. Se håndboken for detaljerte trinn.

Hvordan justerer jeg innstillingen for skyllemiddel?

Åpne lokket på skyllemiddelbeholderen og drei på skiven (vanligvis fra 1 til 6). Et høyere nummer frigjør mer skyllemiddel for bedre tørking. Hvis du ser vannflekker, øk innstillingen; hvis det er for mye skum, reduser den.

BRUKSANVISNING LDWTT13E Logik

Installasjons-/brukerveiledning

Benkoppvaskmaskin

NO

Installation/Bruksanvisning

Bänkdiskmaskin

SE

Asennus/Käyttöopas

Pöytäastianpesukone

FI

Sikkerhetsadvarsler 9

Pakke opp....44

Plassering 45

Oppvaskmaskinkurv og bestikkurv 49

Sett fra innsiden....49

Kontrollpanel 50

Før du begynner 51

Äpne døren....51

Lukke døren....51

Gjenstander som ikke egner seg for oppvaskmaskin ....51

Legge til oppvaskpulver eller -tablett....52

Fylle på glansemiddel....53

Justere glansemiddelbeholderen....53

Fylle på salt 54

Sette inn i oppvaskmaskinen 55

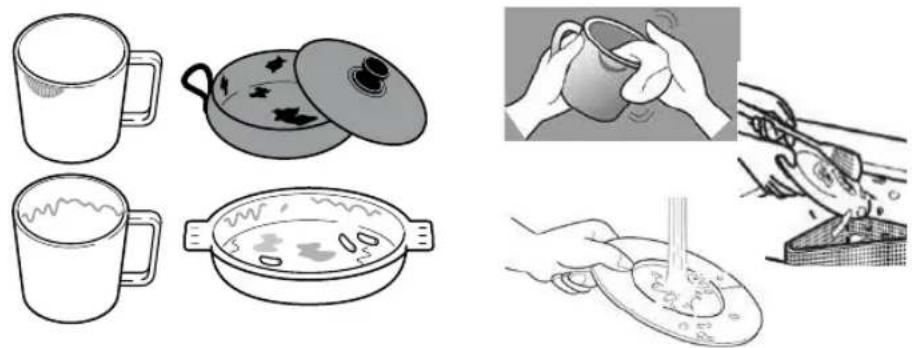

Før du setter inn i oppvaskmaskinen....55

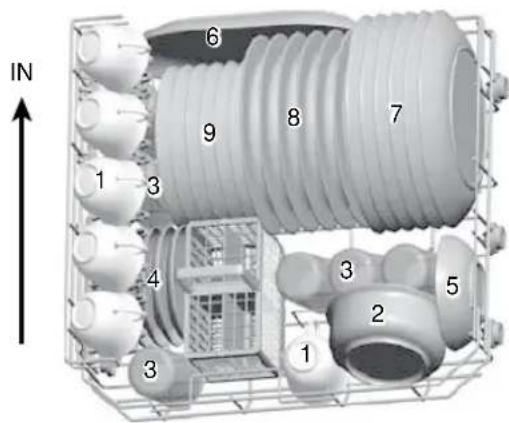

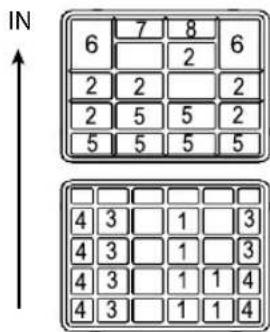

Oppvaskmaskinkurv....56

– Hengslet koppstativ....56

Ved slutten av et program 59

Slå av enheten....60

Ta ut av oppvaskmaskinen 60

Rengjøring etter bruk 61

Utvendig vedlikehold 61

Innvendig ettersyn....61

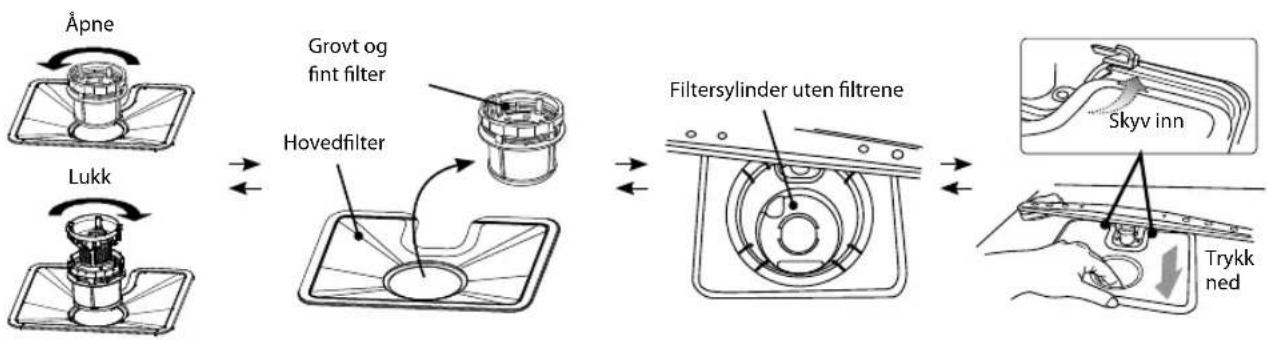

- Filtreringssystem....61

- Spylearmer....62

Flytte oppvaskmaskinen....62

Vedlikehold etter en lang periode uten bruk....62

Råd og tips 63

Tekniske forhold....63

Generelle forhold....63

Avhending av oppvaskmaskinen....65

Avhending av emballasje....65

Spesifikasjoner 66

Stänga av enheten....83

Opvaskekurv og bestikkurv....118

Indeni....118

Kontrolpanel 119

Før brug 120

For din egen sikkerhet og for å redusere risikoen for personskade eller elektrisk støt må du følge alle forholdsreglene som er oppført nedenfor.

• Les alle anvisningene nøye før du bruker oppvaskmaskinen og legg dem til side for senere oppslag.
• Ta vare på håndboken. Hvis du overleverer oppvaskmaskinen til noen andre, må du sørge for at denne håndboken følger med.
• Hold ventilasjonsåpningene rundt oppvaskmaskinen fri for hindringer.
• Plasser oppvaskmaskinen på en flat overflate unna varmekilder som varmeovner og ildsteder.
• Barn må ha tilsyn for å sikre at de ikke leker med oppvaskmaskinen.
• Hold strømledningen utenfor barns rekkevidde.
• Dette apparatet kan brukes av barn fra og med 8 år og personer med reduserte fysiske-, sensoriske- eller mentale evner eller mangel på erfaring og kunnskap hvis de er under tilsyn eller mottar anvisning om bruk av apparatet på en sikker måte og forstår farene dette innebærer. Barn må ikke leke med apparatet. Rengjøring og normalt vedlikehold må ikke utføres av barn med mindre de er eldre enn 8 år og under tilsyn.
• Hold barn unna vaskemidler og glansemidler. Disse kan forårsake kjemiske brannsår i munn, hals og øyne eller kvelning.
• Hold barn unna oppvaskmaskinen när døren er åpen.

• Slå av og trekk støpslet ut av stikkontakten før montering eller fjerning av verktøy/tilbehør, etter bruk og før rengjøring.

• Hold fingrene unna deler i bevegelse og montert tilbehør.
  • Bruk aldri en skadet maskin.

• Hvis strømledningen er skadet, må den skiftes av produsenten, av produsentens servicerepresentant eller av en kvalifisert tekniker for å unngå fare.
• Hold strømledningen og støpslet unna vann.
  • Overstig aldri maksimal kapasitet.
• Det kreves to personer for å løfte denne oppvaskmaskinen.
• Denne oppvaskmaskinen må kun brukes som tilsiktet i husholdning.
• Denne maskinen er beregnet på bruk i husholdninger og lignende steder som:
• Personalrom i butikker, på kontorer og andre arbeidsplasser.
• Til bruk for gjester på hoteller, moteller og enkle overnattingssteder.

ADVARSEL

DET ER FARLIG FOR ALLE ANDRE ENN AUTORISERT SERVICEPERSONELL Å UTF∅RE SERVICE ELLER REPARASJONER SOM INVOLVERER FJERNING AV DEKSLER.

FOR Å UNNGÅ RISIKOEN FOR ET ELEKTRISK ST∅T MÅ DU IKKE FORS∅KE Å REPARERE NOE SELV.

• Ikke sitt eller stå på døren eller kurven.

• Ikke flytt oppvaskmaskinen ved å holde i døren eller dørkantene. Hold oppvaskmaskinen rundt sidene eller nederst när den flyttes.

• Ikke ta på varmeelementet under eller straks etter bruk.

• Ikke bruk oppvaskmaskinen med mindre alle paneler er satt riktig på plass. Vær meget forsiktig hvis du må åpne døren mens et program kjører, da det er fare for at varmt vann spruter ut av maskinen.
• Ikke sett tunge gjenstander på den åpne døren. Maskinen kan velte.
• Når du setter inn gjenstander som skal vaskes:
• Plasser skarpe gjenstander slik at de ikke skader dørpakningen,

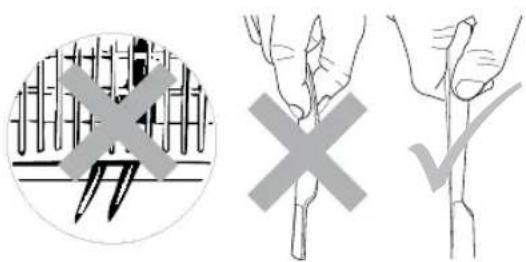

• Advarsel: Kniver og andre redskaper med skarp spiss må settes i kurven med spissen ned eller legges horisontalt.
• Ikke la plastgjenstander komme i kontakt med varmeelementet.
• Kontroller at vaskemiddelrommet er tomt etter at oppvasken er ferdig.
• Ikke vask plastgjenstander med mindre de er merket som oppvaskmaskinsikre eller tilsvarende.
• Bruk kun vaskemidler og glansemidler som er ment for en automatisk oppvaskmaskin.
• Andre måter å koble fra strømforsyningen må være bygd inn i ledningsnettet med minst 3 mm kontaktatskillelse i alle poler.
• Døren må ikke stå åpen da noen kan snuble i den.
• For å spare strøm, må du huske på alltid å slå av oppvaskmaskinen när du er ferdig med den. Oppvaskmaskinen må ikke etterlates uten tilsyn när den er i bruk.
• Fjern døren til oppvaskrommet när du slutter å bruke en gammel oppvaskmaskin eller kaster den.
• Strømledningen må ikke bøyes eller klemmes for mye under

installasjonen.

• Feil tilkobling av jordlederen kan føre til elektrisk støt.
• Trådene i ledningen har følgende farger:
  • grønn og gul = jord,
• blå = spenningsførende (nøytral (N) i et TN-system),
• brun = spenningsførende (fase (L) i et TN-system).
• Spør en kvalifisert elektriker eller servicerepresentant hvis du er i tvil om maskinen er forsvarlig jordet eller hvis støpslet ikke passer ordentlig.
• Støpslet som følger med maskinen, må ikke modifiseres.

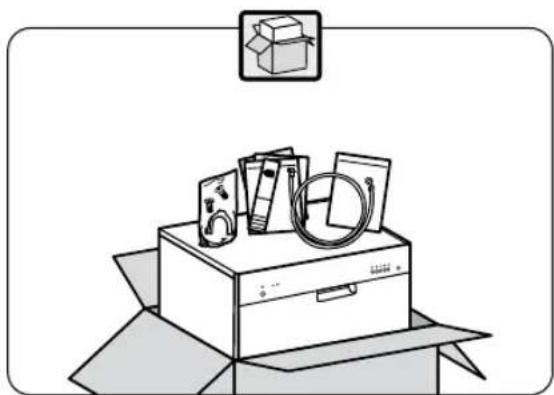

Følgende elementer er vedlagt:

Måleskje for vaskemiddel 1 full skje = 20 g (ca.)

Salttrakt U-formet slangeholder

Målekopp 60 ml (ca.)

Dette produktet har blitt testet med vann for å sikre riktig drift. Denne testen kan ha etterlatt litt vann i enheten. Dette er normalt og trygt. Fjern eventuelle vanndråper fra utsiden hvis nødvendig.

* Bilder er kun for illustrasjon; se hver enkelt modell for de virkelige detaljene.

Plassering

Når du skal velge hvor oppvaskmaskinen skal stå, må du sørge for at underlaget er horisontalt og stabilt og at rommet er godt luftet. Ikke sett oppvaskmaskinen i nærheten av en varmekilde, f.eks. komfyr, varmtvannsbereder eller radiator. Svært kalde omgivelser kan også føre til at maskinen ikke yter som den skal. Denne oppvaskmaskinen er ikke beregnet for bruk i en garasje eller utendørs installasjon.

Ikke dekk til oppvaskmaskinen med noe slags materiale. Påse at det etterlates åpent rom på sidene ved installasjon.

Alle deler som fjernes må oppbevares for å kunne foreta en full installasjon senere. Sørg for at oppvaskmaskinen er frakoblet og tom. Vi anbefaler at to personer håndterer oppvaskmaskinen under installasjon.

1. Sørg for at oppvaskmaskinen installeres av en kvalifisert tekniker. Se hvilke verktøy som kreves.

Den vedlagte dørmalen inneholder også installasjonstrinn til hjelp under installasjonen.

1. Sørg for at det er nok åpning på hver side av enheten for å tillate noe sideveis bevegelse for service når det er nødvendig. Oppvaskmaskinens mål er 550 mm (B) × 500 mm (D) × 438 mm (H). Figuren viser minstemålene som kreves for å plassere benkoppvaskmaskinen. Beskytt plastdeler og kabler fra å bli utsatt for høy temperatur.

INSTALLASJON

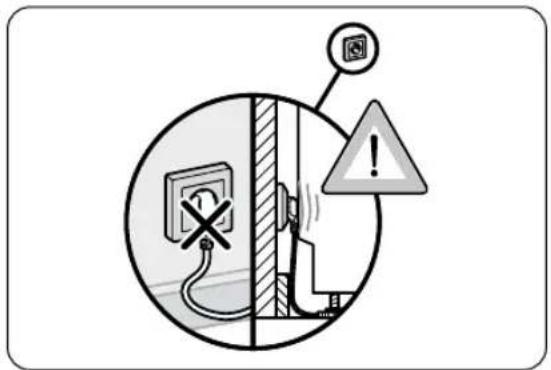

1. Ikke koble enheten til stikkontakten før installasjon. Påse at enheten ikke installeres rett foran stikkontakten. Dette er for å unngå eventuell skade på baksiden av enheten. Påse at støpslet er lett tilgjengelig etter installasjonen.

De elektriske spesifikasjonene for stikkontakten må tilsvare spesifikasjonene som er angitt på oppvaskmaskinens merkeplate. Ikke bruk skjøteledning.

1. Plasser enheten ved siden av en vannkran og et avløp. Kontroller at enheten står i vater.

2. Sørg for at vanninntaks- og avløpsslangene ikke er knekt eller klemt. Enheten må ikke stå på strømledningen.

* Bilder er kun for illustrasjon; se hver enkelt modell for de virkelige detaljene.

1. Sørg for at røropplegget er tilpasset bruk med oppvaskmaskinen. Ta kontakt med en kvalifisert rørlegger hvis du er i tvil. Denne enheten MÅ TILKOBLES en KALDTVANNSKRAN ved å bruke den nye vanninntaksslangen. GAMLE SLANGER MÅ IKKE BRUKES PÅ NYTT. Vanntrykket fra vannkranen må være minst 0,04 MPa og høyst 1,00 MPa.

2. Koble én ende av sikkerhetsvannslangen til oppvaskmaskinen, og koble deretter den andre enden av slangen til vannkranen. Sørg for at den svarte gummipakningen er på plass.

3. Etter at slangen er tilkoblet, åpne vannkranen og se etter at det ikke er lekkasjer. Koble oppvaskmaskinen til stikkontakten.
4. Ikke bøy avløpsslangen.

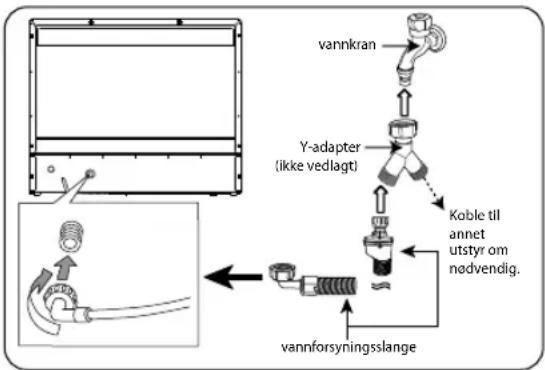

Du kan bruke en Y-adapter (ikke vedlagt) for ekstra vanntilførsel til annet utstyr, for eksempel en vaskemaskin. Dette gjelder kun for kaldtvannskran. En Y-adapter er tilgjengelig i de fleste jernvarebutikker.

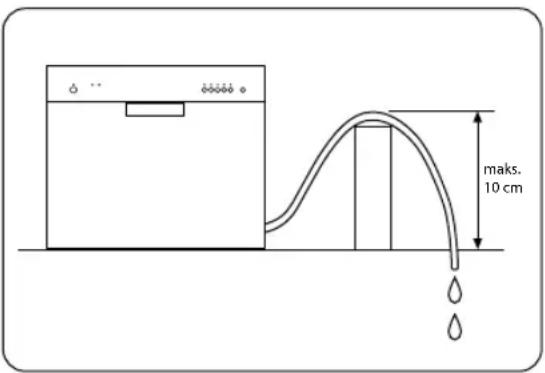

- Ikke løft avløpsslangen høyere enn 10 cm fra benken. I motsatt fall kan det bli umulig for enheten å tømme ut det brukte vaskevannet skikkelig.

Steng vannkranen etter bruk.

- Fest avløpsslangen godt til avløpsrøret for å unngå at den kommer løs under oppvasken.

• Avløpsrøret må kobles til avløpet for gråvann og ikke til avløpet for overflatevann.
• Avløpsslangen må plasseres mellom 40 cm og 100 cm fra gulvnivået og den må ikke forlenges. I motsatt fall kan det bli umulig for enheten å tømme ut det brukte vannet ordentlig.
  • Steng vannkranen etter bruk.


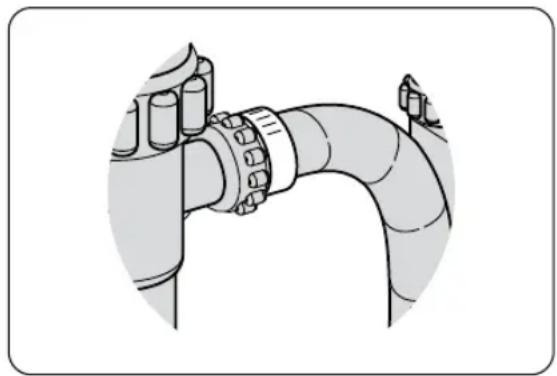

Om sikkerhetsvannslangen

Sikkerhetsvannslangen består av doble vegger. Dette slangesystemet sørger for å blokkere vanngjennomstrømningen ved brudd på tilførselsslangen og når luftrommet mellom tilførselsslangen og den ytre korrugerte slangen fylles med vann.

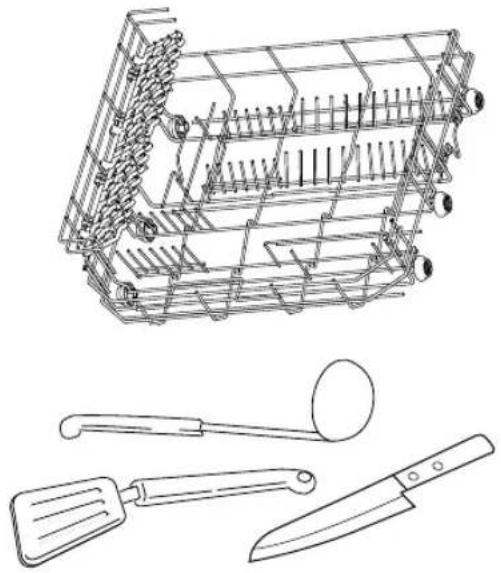

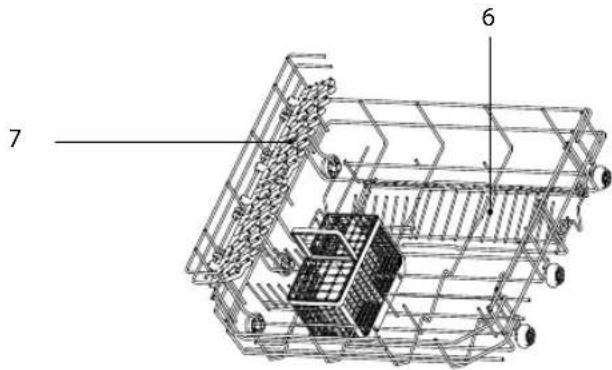

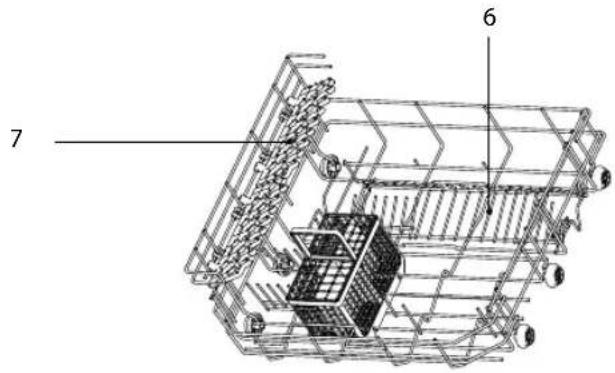

Oppvaskmaskinkurv og bestikkurv

For å slå oppvaskmaskinen på og av.

1. Programvelger

Vri på bryteren for å velge vaskeprogram

1. Utsettelsestid

For å vise tid til forsinket start av oppvask

Trykk på denne knappen for å angi antall timer til forsinket start av oppvask. Du kan utsette starten av oppvasken med opptil 24 timer. Ett trykk på denne knappen utsetter starten av oppvasken med én time.

1. Start/pause-knapp

- For å bekrefte og starte det valgte vaskeprogrammet. - Trykk og hold for å tilbakestille oppvaskprogrammet.

1. § Advarselslampe for lavt saltnivå

1. Advarselslampe for vanntilførsel

Lyser när vannkranen ikke er åpnet.

Åpne døren

• Åpne døren på gløtt for å unngå vannsøl.
  • Trekk i dørhåndtaket.

Hvis døren åpnes mens maskinen går, avbrytes alle funksjoner automatisk.

Lukke døren

• Etter at serviset er satt inn, skyv kurvene helt inn i oppvaskmaskinen.
  • Løft døren oppover og skyv til den klikker på plass.
• Ikke smell igjen oppvaskmaskindøren.

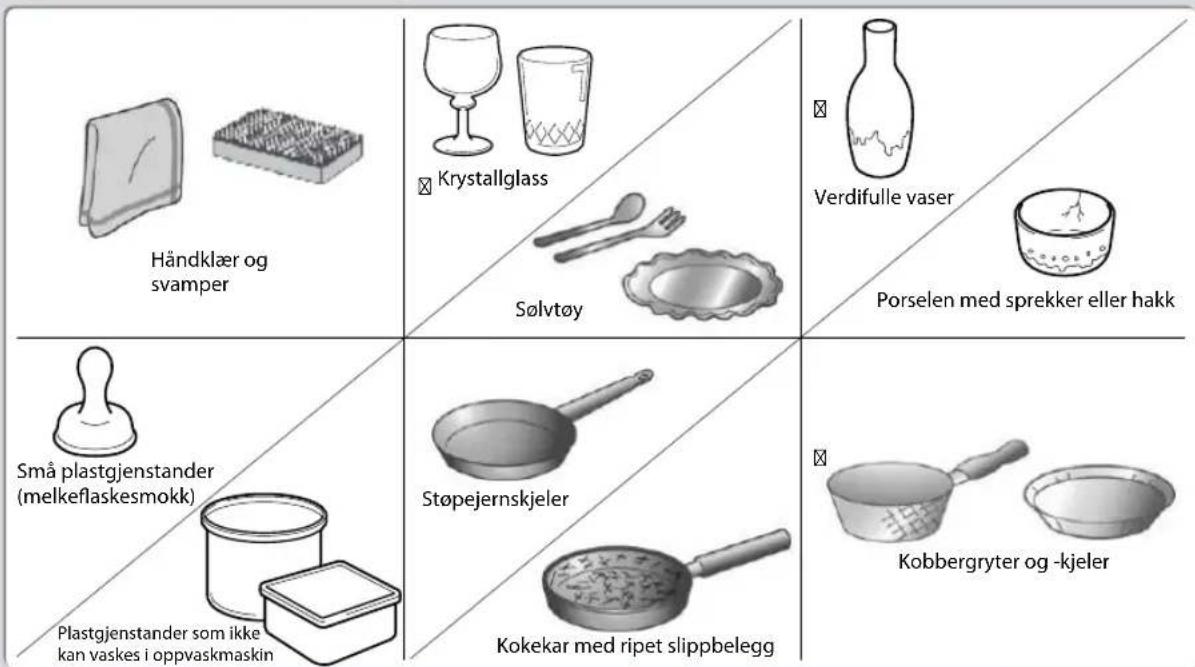

Gjenstander som ikke egner seg for oppvaskmaskin

Når du kjøper nytt steintøy og bestikk, må du forsikre deg om at det er oppvaskmaskinsikkert. Noen gjenstander egner seg ikke for oppvaskmaskiner.

Følgende elementer egner seg ikke

• Bestikk og steintøy av tre eller gjenstander med tredeler kan bli misfarget og blekne. Limet som brukes i disse gjenstandene er ikke oppvaskmaskinsikkert, slik at trehåndtak kan løsne etter at å ha blitt vasket i en oppvaskmaskin.
• Händlagde gjenstander, antikviteter, verdifulle vaser og dekorativt glasstøy egner seg heller ikke for oppvaskmaskiner.
• Plastgjenstander som ikke tåler varme (f.eks. tupperware), kan smelte eller miste fasong på grunn av den høye temperaturen i oppvaskmaskinen.
  • Gjenstander av kobber, messing, tinn og aluminium kan bli misfarget eller matt.
• Drikkeglass og skjørt glasstøy kan bli uklart etter mange oppvasker. Ikke vask skjørt glasstøy eller krystallglass i en oppvaskmaskin. Vask skjørt glasstøy for hånd i stedet.
• Sølv- og aluminiumsdeler har en tendens til å bli misfarget under oppvask. Rester som eggehvite, eggeplomme og sennep, forårsaker ofte misfarging og flekker på sølvtøy. Derfor bør du skylle av restene fra sølvtøyet umiddelbart etter bruk.

NO

Legge til oppvaskpulver eller -tablett

Bruk kun vaskemidler som er spesielt laget for oppvaskmaskiner. Vær mest mulig miljøvennlig – ikke bruk mer enn riktig mengde vaskemiddel. Bruk oppvaskpulver eller oppvasktabletter i vaskemiddeldispenseren. Se anvisningene fra vaskemiddelprodusenten når det gjelder riktig mengde å bruke. Brukes oppvasktabletter, må produsentens anbefalinger studeres for å avgjøre hvor tabletten skal legges (f.eks. i bestikkurven, vaskemiddelrommet osv.)

Irriterende

• ADVARSEL! Oppbevares utilgjengelig for barn.
- Irriterer øynene.
- Unngå kontakt med øynene. Ved kontakt med øyne, skyll umiddelbart med store mengder vann og oppsøk medisinsk hjelp.
• Ved svelging må du straks oppsøke medisinsk hjelp.

Følg trinnene nedenfor for å fylle vaskemiddeldispenseren.

1. Skyv knappen på lokket til vaskemiddeldispenseren i pilens retning til klaffen spretter opp.
2. Fyll vaskemiddeldispenseren med oppvaskpulver både i hovedvaskemiddelrommet og forvaskemiddelrommet eller legg inn oppvasktabletten i hovedvaskemiddelrommet. Markeringen viser fyllnivået.

Alle programmer med forvask trenger ekstra vaskemiddel som må legges i forvaskemiddelrommet. Brukes oppvasktabletter, må produsentens anvisninger følges. Se oppvasktabellen. Dette vaskemidlet brukes under forvasken.

1. Lukk lokket ordentlig slik at det klikker på plass.

Glansemidlet hjelper til med å sikre at vann ikke fester seg og lager merker på steintøy under tørkingen og bidrar til at oppvasken tørker raskere. Bruk bare glansemidler som er beregnet på oppvaskmaskiner for husholdningsbruk, i beholderen. Denne modellen er laget for å bruke kun flytende glansemidler.

Følg trinnene nedenfor for å fylle glansemiddelbeholderen, så fordeles riktig mengde automatisk.

1. Vri lokket og åpne som indikert.
2. Når åpningsmerket for lokket er innrettet, kan du løfte lokket opp.
3. Fyll på glansemiddel til glansemiddelindikatoren blir helt svart, og lukk lokket.
4. Ikke fyll for mye i beholderen. Tørk opp eventuelt sol.

• Hvis vannet der du bor er mykt, trenger du kanskje ikke glansemiddel da dette kan føre til at det dannes en hvit film på serviset.
• Hvis du bestemmer deg for å bruke en oppvasktablett, trenger du ikke fylle på glansemiddel i glansemiddelbeholderen.
• Advarselsindikatoren for lavt glansemiddelnivå lyser när beholderen er nesten tom for glansemiddel og må fylles opp.
• Du kan også vurdere mengden glansemiddel ved å sjekke glansemiddelindikatoren ved siden av lokket til beholderen. Når indikatoren er svart, betyr det at beholderen er full. Når den er klar, betyr det at den er nesten tom.

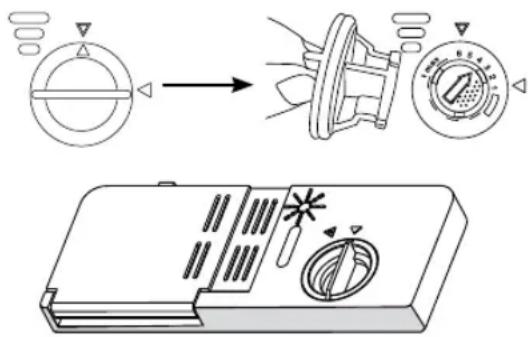

Justere glansemiddelbeholderen

Glansemiddelbeholderen har seks innstillinger. Både den anbefalte innstillingen og fabrikkinnstillingen er «4». Hvis serviset ikke tørker ordentlig eller er flekkete, kan du justere skiven til det neste høyere nummeret til serviset er plettfritt.

Hvis det finnes glansemiddelrester i oppvaskrommet eller på serviset, vri skiven på glansemiddeldispenseren til 1.

NO

Fylle på salt

Hvis vannet der du bor er hardt, dannes det avleiringer av kalk på servise og redskaper. Derfor har denne maskinen en saltbeholder som kan brukes til å redusere vannets hardhet.

Følg trinnene nedenfor for å fylle saltbeholderen og stille inn forbruket etter hardhetsgraden på vannet der du bor.

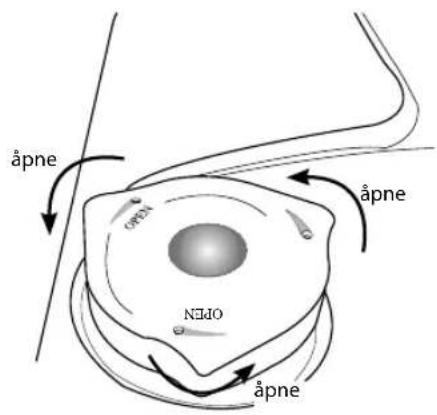

1. Fjern kurven og skru av lokket på beholderen.

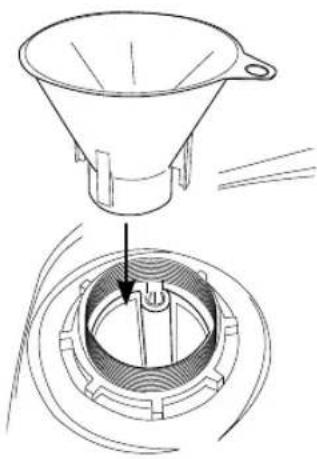

1. Sett trakten som følger med over saltbeholderen. Fyll på omtrent 1,2 kg med oppvaskmaskinsalt avhengig av merket du bruker.

1. Fyll beholderen med vann til det renner over (kun første gang).

2. Fjern eventuelt søl fra området rundt beholderåpningen og skru deretter lokket godt på igjen.

3. Kjør hurtigprogrammet «Rapid» umiddelbart (uten noe steintøy i oppvaskmaskinen) for å fjerne alle spor av salt fra oppvaskrommet.

- Advarselsindikatoren for lavt saltnivå lyser når det er lite salt i beholderen og den må fylles opp.

- Advarselsindikatoren for lavt saltnivå slutter å lyse etter noen dager avhengig av hvor fort saltet løses opp.

- Hvis du bestemmer deg for å bruke en oppvasktablett, trenger du kanskje ikke fylle på salt – dette avhenger av vannets hardhet der du bor og tablettypen du bruker. Spør vannleverandøren og følg oppvasktablettprodusentens anvisninger.

* Bilder er kun for illustrasjon; se hver enkelt modell for de virkelige detaljene.

NO

Før du setter inn i oppvaskmaskinen

Følg disse merknadene før du setter inn bestikk og steintøy i kurven.

- Fjern alle matrester og flekker fra leppestift fra steintøy og servise. Skyll om nødvendig.

• Servise og bestikk må ikke ligge inni hverandre eller dekke til hverandre.
• Sett inn bestikket og steintøyet slik at vannet kan komme til alle overflater.

• Sørg for at alle gjenstander er trygt plassert.
• Hule gjenstander som kopper, glass, kjeler osv., må plasseres opp ned i kurven.
- Større gjenstander må plasseres i en vinkel slik at vann lett kan renne av.
- Spylearmene må ikke blokkeres av gjenstander som er for høye eller som henger gjennom kurvene. Hvis du er i tvil, kan du forsikre deg om at spylearmene har fri bevegelse ved å rotere dem manuelt.
- Sørg for at små gjenstander ikke faller gjennom holderne i kurvene.

• Av sikkerhetsmessige årsaker må du ikke bruke oppvaskmaskinen uten at oppvaskmaskinkurven står riktig på plass.
• Ikke vask gjenstander som er tilsmusset med aske, sand, voks, smørefett eller maling i oppvaskmaskinen. Disse gjenstandene kan skade oppvaskmaskinen. Aske løses ikke opp, men fordeles i oppvaskmaskinen.

NO

Oppvaskmaskinkurv

Bruk oppvaskmaskinkurven for små og lette elementer som kopper, tefat, glass, dessertskåler osv.

Lange elementer som suppeskjeer, visper og lange kniver, må legges ned på tvers fremst i kurven.

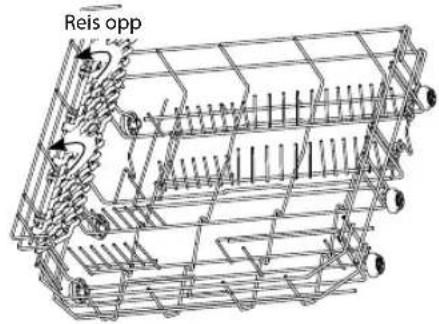

For å lage plass for større elementer i oppvaskmaskinkurven, kan du heve koppstativet. Du kan deretter lene de høye glassene mot det. Du kan også fjerne stativet när det ikke brukes.

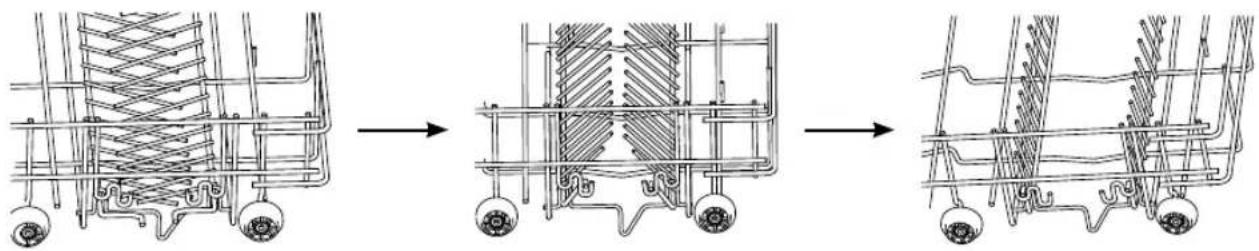

Hengslede spisser

Spissene brukes for å holde tallerkener og et fat på plass. De kan senkes for å gi plass til større gjenstander. Spissene senkes ved å følge trinnene som vist nedenfor.

* Bilder er kun for illustrasjon; se hver enkelt modell for de virkelige detaljene.

Sette inn 6 kuverter i oppvaskmaskinkurven

Tabellen nedenfor og det tilhørende bildet viser optimal plassering av steintøy i oppvaskmaskinkurven.

Nummer Element
1 Kopper
2 Middels stor serveringsbolle
3 Glass
4 Tefat
5 Skål
6 Ovalt fat
7 Tallerkener
8 Suppefat
9 Dessertskåler
10 Bestikkurv

NO

Bestikkurv

Du kan gjøre det mye enklere å ta ut av maskinen ved å gruppere bestikket i soner när det plasseres i bestikkurven. Tabellen nedenfor og det tilhørende bildet viser optimal plassering.

Nummer Element
1 Gafler
2 Suppeskjeer
3 Dessertskjeer
4 Teskjeer
5 Kniver
6 Serveringsskjeer
7 Sausøse
8 Serveringsgaffel

• Ikke la noen gjenstander stikke ut gjennom bunnen av kurvene.
• For å unngå faren for personskade må du sette inn kniver og gafler med håndtakene opp. Ikke hold dem i den spisse enden.
• Bestikkurven leveres med lokk som er laget for at du skal kunne laste bestikket inn i de riktige rommene. Hvis du bruker kurven uten lokk, kan dette føre til at bestikket ikke blir vasket godt nok.
• Sørg for at lokket er forsvarlig festet til kurven før start.
• For å overholde ytelsesstandarden, dvs. EN50242, må du sørge for alt bestikk settes inn i henhold til anvisningene i denne håndboken.

Program Oppvaskinformasjon Prosess		Mengde vaskemiddel	Kjøretid (min)	Strømforbruk (kWh)	Vannforbruk (L)	Glansemiddel
Intensiv _3HH5	For meget tilsmusset innhold, f.eks. gryter, kjeler, kasseroller og servise som har stått med inntørket mat en stund.	Forvask (50 °C)Vask (70 °C)SkyllingskyllingSkyllingskylling (70 °CTørking	Forvask (3 g)Hovedvask (15 g)	145 0,94 11,0		√
Normal _855H	For normalt tilsmusset innhold, f.eks. gryter, tallerkener, glass og lett tilsmussede kjeler.	ForvaskVask (60 °C)Skyllingskylling (70 °CTørking	Forvask (3 g)Hovedvask (15 g)	125 0,70 8,4		√
∅K _183AK MI* (EN50242)eco	Dette er standardprogrammet som passer til å vaske opp normalt tilsmusset dekketøy, og det mest effektive programmet med tanke på samlet forbruk av energi og vann for denne typen dekketøy.	ForvaskVask (55 °C)Skyllingskylling (70 °CTørking	Forvask (3 g)Hovedvask (15 g)	170 0,61 7,0		√
_18TKV	For lett tilsmusset innhold, f.eks. glass, krystall og fint porselen.	Vask (45 °C)Skyllingskylling (60 °CTørking	Hovedvask (15 g)	75 0,48 6,8		×
_18ZCS e	For lett tilsmusset innhold som ikke må tørkes med høy effektivitet.	Vask (65 °C)Skyllingskylling (50 °CTørking	Hovedvask (15 g)	60 0,55 6,8		×
Hurtig _X7HZ	En kortere vask for lett tilsmusset innhold som ikke må tørkes.	Vask (40 °C)Skyllingskylling	Hovedvask (15 g)	30 0,30 6,0		×

* For å overholde ytelsesstandarden, dvs. EN50242, må programmet for økonomioppvask brukes i testen.

Kondenseringstørking

• Energi spares ved å tørke serviset med restvarmen etter den siste skyllingen.
  • Oppvasktiden forlenges pga. denne tørkemetoden.
• Enkelte vaskeprogrammer har ikke en tørkefunksjon, noe som utdypes i oppvasktabellen.

Starte en oppvask

1. Kontroller at enheten er koblet til stikkontakten og at vannkranen er åpnet helt (vanntrykk mellom 0,04 MPa og 1,00 MPa).
2. Åpne døren. Trekk ut oppvaskmaskinkurvene, sett inn serviset og skyv kurvene på plass.
3. Fyll på vaskemidlet eller legg inn oppvasktabletten i vaskemiddelrommet og steng lokket godt.
4. Lukk oppvaskmaskindøren. Det høres et klikk när døren lukkes ordentlig. Ikke smell igjen døren.
5. Trykk på På/av-knappen. Strømindikatorlampen lyser.
6. Velg vaskeprogram i henhold til oppvasken du setter inn og hvor tilsmusset den er. Se avsnittet Oppvasktabell.
7. Indikatorlampen for det valgte programmet tennes.
8. Trykk på Start/pause-knappen, så starter oppvaskprogrammet straks.

Hvis du åpner oppvaskmaskindøren mens oppvaskprogrammet pågår og så lukker den igjen, fortsetter oppvaskmaskinen med det gjeldende programmet etter 10 sekunder. Hvis døren imidlertid ikke lukkes ordentlig i løpet av 1 minutt, avgir oppvaskmaskinen en lyd med 1 minutts intervall.

Endre et program

Følg trinnene nedenfor for å endre programmet hvis oppvasken allerede har startet.

1. Åpne døren på gløtt for å unngå vannsøl før du åpner den helt. Undersøk om enheten har sluppet ut oppvaskpulveret eller -tabletten. Dette vil avhenge av hvor lenge oppvaskprogrammet har kjørt.
2. Hvis vaskemiddellokket er åpnet, foreslår vi at du lar oppvaskprogrammet bli fullført.
3. Hvis vaskemiddellokket fremdeles er lukket, kan du trykke på På/av-knappen for å avbryte programmet. Deretter kan du lukke oppvaskmaskindøren og trykke på På/av-knappen igjen. Til slutt kan vri hjulet for å endre den nye program og bekrefte valget ved å trykke på Start/pause-knappen. Enheten starter det nye oppvaskprogrammet straks.

Ved slutten av et program

Oppvaskmaskinen avgir en lyd idet programmet avsluttes.

Slå av enheten

Husk å slå av oppvaskmaskinen med På/av-knappen for å spare energi. Oppvaskmaskinen fortsetter å bruke strøm til den slås av med På/av-knappen.

Hvis oppvaskmaskinen ikke skal brukes på en lang stund, f.eks. mens du er på ferie, må du koble enheten fra stikkontakten.

Ta ut av oppvaskmaskinen

Det er viktig å la serviset kjøle seg ned før du tar det ut av maskinen, fordi servise lettere sprekker og får hakk när det er varmt. Hvis du derfor åpner oppvaskmaskindøren helt etter at maskinen er avslått, kjøles serviset raskere ned.

Utvendig vedlikehold

NO

Rengjør dørpakningen regelmessig med en fuktet klut for å fjerne matrester.

Når du setter inn i oppvaskmaskinen, kan matrester og væske dryppe ned på sidene av oppvaskmaskindøren. Disse overflatene er utenfor vaskerommet og spyles ikke av vannet fra spylearmene. Alle rester må strykes av før du lukker døren.

Kontrollpanelet

Hvis det er nødvendig med en rengjøring, må kontrollpanelet tørkes av KUN med en fuktet klut.

• For å unngå at vann kommer inn i dørlåsen og de elektriske komponentene må det ikke brukes noen form for sprayrengjøring.
• Bruk aldri skurende rengjøringsmidler eller skuresvamper på de ytre overflatene, fordi dette kan lage riper. Tørkepapir kan også lage riper eller etterlate merker på overflaten.

Innvendig ettersyn

Filtreringssystem

Filtreringssystemet i bunnen av vaskerommet holder igjen grovt avfall fra oppvasken. En større ansamling av grovt avfall kan tette filtrene. Kontroller filtrene regelmessig og rengjør dem under rennende vann om nødvendig.

Følg trinnene nedenfor for å rengjøre filtrene i vaskerommet.

1. Sørg for at oppvaskmaskinen er avslått.
2. Skru løs det grove og fine filtret, og løft det forsiktig ut.
3. Løft hovedfiltret forsiktig ut.
4. Skyll alle filtrene, inkludert filtersylinderen, under rennende vann og sett alle filtrene inn igjen i motsatt rekkefølge.
5. Sett hovedfilteret forsiktig på plass igjen.
6. Skru det grove filteret forsiktig på igjen med urviseren. Det skal høres et svakt klikk när filtret kommer riktig på plass.

• Ikke stram filtrene for mye. Sett filtrene tilbake i riktig rekkefølge så de sitter godt på plass. I motsatt fall kan grove rester komme inn i systemet og forårsake en blokkering.
• IKKE bruk oppvaskmaskinen uten at filtrene er på plass. Hvis filtrene settes feil tilbake, kan maskinens ytelse bli redusert og servise og redskaper kan bli skadet.

NO

Spylearmer

Matrester kan sette seg fast i dysene og lagrene til spylearmene. Du må derfor kontrollere og rengjøre spylearmene regelmessig. Sørg for at oppvaskmaskinen er avslått. Bruk en spiss gjenstand, f.eks. en tannpirker, til å løsne matrester i spylearmdysene.

Ikke prøv å fjerne spylearmene.

Ikke sett oppvaskmaskinen på et sted hvor temperaturen kan komme under 0 °C. Hvis enheten skal stå på et sted uten varme over vinteren, anbefales følgende:

1. Koble enheten fra vannkranen.
2. Slå på enheten. Velg et hvilket som helst oppvaskprogram og la det gå i bare ett minutt. Dette tømmer ut alt overflödig vann som er igjen i enheten.
3. Koble fra stikkontakten.
4. Tøm oppvaskmaskinen.
5. Lukk oppvaskmaskindøren.
6. Koble enheten fra vannavløpet. Bruk en passende beholder til å fange opp eventuelt resterende vann i slangene.

Hvis du møter på problemer med trinnene ovenfor, kan du be en servicerepresentant om hjelp.

Flytte oppvaskmaskinen

Hvis du må flytte enheten, for eksempel til et annet hus, må du:

1. Koble oppvaskmaskinen fra stikkontakten.
2. Koble oppvaskmaskinen fra vanninntaket og -avløpet. Bruk en passende beholder til å fange opp eventuelt resterende vann i slangene.
3. Fjern oppvaskmaskinen fra den gjeldende plasseringen med slangene koblet fra.
4. Dra enheten ut sammen med slangene.

• Ikke vipp enheten for mye under transport.
• Vi anbefaler at to personer håndterer oppvaskmaskinen under installasjon.

Vedlikehold etter en lang periode uten bruk

Hvis du ikke har tenkt å bruke enheten på en lang stund:

1. Koble oppvaskmaskinen fra stikkontakten.
2. Koble oppvaskmaskinen fra vanninntaket og -avløpet. Bruk en passende beholder til å fange opp eventuelt resterende vann i slangene.
3. Åpne døren på gløtt for å hindre at det oppstår vond lukt i oppvaskrommet.

4. Sørg for at oppvaskrommet er rent.

5. Reparasjoner må kun utføres av en kvalifisert servicerepresentant i strengt samsvar med gjeldende lokale- og nasjonale sikkerhetsbestemmelser. Uautoriserte eller feilaktige reparasjoner kan føre til personskade eller skade på enheten.

6. Før du ringer etter service, les avsnittet Råd og tips og se om du kan løse enkelte vanlige problemer selv.

Tekniske forhold

Tekniske problemer
Tilstand Mulige årsaker Løsning
Oppvaskmaskinen starter ikke. Døren er ikke helt lukket. Lukk døren godt.
Enheten er ikke koblet til stikkontakten.		Sett støpslet inn i stikkontakten.
Enheten er ikke påslått. Trykk på På/av-knappen og velg et program.
E1 Det tar for lang tid å fylle opp til nødvendig vannivå: Vannkranen er stengt, vanntilførselen er begrenset eller vanntrykket er for lavt.		Se etter om vannkranen er helt åpen, kontroller vanntrykket og se etter at vannslangen ikke har knekk.
E4 Enheten overfylles med vann Steng vannkranen, trekk støpselet ut av stikkontakten og kontakt en kvalifisert servicerepresentant.
Tømmepumpen fungerer ikke som den skal.	Antioversvømmelsessystemet har vært i bruk.	Koble fra stikkontakten.Koble fra vannkranen.Tilkall en kvalifisert tekniker.

Generelle forhold

Generelle problemer
Tilstand Mulige årsaker Løsning
Det er rester av vaskemiddel i dispenseren når programmet avsluttes.	Vaskemiddeldispenseren var fremdeles fuktig da den ble fylt med vaskemiddel.	Sørg for at dispenseren er tørr før du fyller vaskemiddel i den.
Kan ikke stenge vaskemiddellokket ordentlig.	En opphopning av vaskemiddelrester blokkerer låsehaken.	Rengjør låsehaken.
Bankelyd i vaskerommet. En stylearm banker mot en gjenstand i en kurv.		Avbryt programmet og omordne gjenstandene som stenger for spylearmen. Se avsnittet Sette inn i oppvaskmaskinen.
Synlig hinne på glass og bestikk.	Glansemiddeldoseringen er for høy.	Juster skiven på glansemiddeldispenseren til en lavere innstilling.

NO

Generelle problemer
Tilstand Mulige årsaker Løsning
Servise, bestikk og glass er ikke tørt.	Det brukes for lite glansemiddel eller glansemiddelbeholderen er nesten tom.	Fyll på glansemiddel, juster skiven på glansemiddeldispenseren til en høyere innstilling eller bytt til et annet glansemiddelmerke.
	Steintøy ble tatt ut av oppvaskmaskinen for tidlig.	La steintøyet ligge i oppvaskmaskinen til du hører et lydsignal.
Hvite rester er synlig på bestikk og steintøy, skygger vises på glass – film som kan tørkes av.	Det ble ikke brukt nok glansemiddel.	Fyll på glansemiddel, juster skiven på glansemiddeldispenseren til en høyere innstilling eller bytt til et annet glansemiddelmerke.
	Det er ikke nok salt i saltbeholderen.	Fyll opp saltbeholderen.
	Lokket på saltbeholderen er ikke skrudd ordentlig på.	Påse at det er skrudd ordentlig på.
	Det er blitt brukt feil vaskemiddel.	Bytt vaskemiddel. Bruk vanlig vaskemiddel for oppvaskmaskiner.
	Saltforbruksinnstillingen er for lav.	Velg en høyere saltforbruksinnstilling.
Glass er matte og misfargede – ingen film som kan tørkes av.	Glasstøyet er ikke oppvaskmaskinsikkert. Overflatene er forringet.	Glass som ikke kan vaskes i oppvaskmaskin, må vaskes for hånd.
Te- eller leppestiftflekker har ikke blitt fullstendig fjernet.	Vasketemperaturen til det valgte programmet var for lav.	Velg et program med en høyere vasketemperatur.
	Den blekende virkningen av vaskemidlet som brukes er for dårlig.	Bytt vaskemiddel.
	Unnlot å skylle eller fjerne flekker på forhånd.	Forhåndsskyll eller fjern flekkene med en serviett før oppvask.

Avhending av oppvaskmaskinen

• Når du avhender den gamle oppvaskmaskinen, må du først gjøre den umulig å bruke. Koble fra strøm- og vanntilførsel og klipp av ledningen med støpslet. ∅delegg dørlåsen, slik at barn ikke kan stenge seg inne ved et uhell. Sørg for forsvarlig avhending av oppvaskmaskinen.
• Produktet må ikke kastes som husholdningsavfall når det ikke lenger skal brukes. Det må leveres til et innsamlingssted for elektrisk og elektronisk avfall eller til en forhandler som utfører denne tjenesten. Separat avhending av et husholdningsapparat avverger eventuelle negative konsekvenser for miljøet og helsen som kan forekomme ved feilaktig avhending, og gjør det mulig å bruke enkelte deler om igjen, noe som betyr betydelig redusert energi- og ressursforbruk. Som en påminnelse om å avhende husholdningsapparater separat fra annet avfall, er produktet merket med en overkrysset søppeldunk.
• Sørg for at maskinen ikke utgjør noen fare for barn mens den oppbevares for avhending.

Avhending av emballasje

Kast plastemballasjen og posene på en forsvarlig måte og hold dem utenfor barns rekkevidde.

Modell LDWTT13E
Mål 550 mm (B) × 511,5 mm (D) × 438mm (H)
Kapasitet 6 kuverter
Nødvendig vanntrykk 0,04 – 1,00 MPa
Strømforbruk 1280 W
Merkespenning 230 V 50 Hz vekselstrøm
Strømforbruk avslått 0,49 W
Strømforbruk i ventemodus 0,49 W
Energieffektivitetsklasse 1	A+
Årlig strømforbruk 2	174 kWh
Strømforbruk i en standard oppvask 0,61 kWh
Årlig vannforbruk 3	1960 liter
Tørkeeffektivitetsklasse 4	A
Standard oppvask 5	ECO 55 °C
Programvarighet for standard oppvasken 170 min
Støynivå 53 dB(A) re 1 pW
Montasje På benk
Kan bygges inn Ja

Funksjoner og spesifikasjoner kan endres uten varsel.

Merk:

① A + + + (høyeste effektivitet) til D (laveste effektivitet)
2 Strømforbruk «174» kWh per år, basert på 280 standardoppvasker med tilkobling til kaldt vann og bruk av strømsparende program. Virkelig strømforbruk avhenger av hvordan maskinen brukes.
3 Vannforbruk «1960» liter per år, basert på 280 standardoppvasker. Virkelig vannforbruk avhenger av hvordan maskinen brukes.
4 A (høyeste effektivitet) til G (laveste effektivitet)
5 Dette er programmet som gir informasjon til energietiketten. Det passer for rengjøring av normalt tilsmusset dekketøy. Det er det mest effektive programmet sett ut fra dets kombinerte forbruk av energi og vann for denne typen dekketøy.
- Enheten imøtekommer europeiske standarder og EU-direktiver i den gjeldende versjonen ved leveranse:
- LVD 2006/95/EC
- EMC 2004/108/EC
- ERP 2009/125/EC
- Verdiene ovenfor er målt i samsvar med standarder under angitte driftsforhold. Resultater kan variere sterkt i forhold til mengde og tilsmussing av serviset, vannets hardhet, mengde oppvaskmiddel osv.

INSTALLATION

Følgende dele er inkluderet:

Opvaskekurv og bestikkurv

Dette symbolet på produktet eller i anvisningene betyr at det elektriske og elektroniske utstyret må leveres atskilt fra husholdningsavfall når det ikke lenger skal brukes.

Det finnes egne innsamlingssystemer for resirkulering i Norge og EU.

Du får nærmere informasjon ved å kontakte lokale myndigheter eller forhandleren hvor du kjøpte produktet.

SE
