DU 985 - Campana extractora TEKA - Manual d'usuari gratuït

Tipus de producte	Campana extractora
Marca	Teka
Model	DU 985
Amplada aproximada	90 cm
Pes aproximat	15 kg
Alimentació elèctrica	220-240 V, 50/60 Hz
Potència absorbida aproximada	250 W
Distància mínima d'instal·lació sobre la placa de cocció	65 cm
Diàmetre del conducte d'evacuació	120 mm mínim
Funcions	Velocitats múltiples, velocitat intensiva (H), temporitzador 1-99 min, indicador de saturació dels filtres
Tipus de filtre	Filtres metàl·lics rentables; filtre de carbó actiu opcional
Manteniment dels filtres metàl·lics	Renteu almenys un cop al mes, a mà o al rentaplats
Tipus d'il·luminació	Bombeta halògena, codi 81483104
Seguretat	Posada a terra obligatòria; aturada automàtica de la velocitat intensiva després de 10 min; desconnexió total requerida per a la instal·lació
Reparabilitat	Reparacions exclusivament per un servei tècnic autoritzat; peces de recanvi originals recomanades
Ús	Domèstic únicament, per a extracció i purificació dels fums de cocció
Certificació	Directiva RAEE 2012/19/UE

Preguntes freqüents - DU 985 TEKA

A quina alçada instal·lar la campana sobre la placa de cocció?

La part inferior de la campana ha d'estar situada almenys a 65 cm de les plaques de cocció de gas o mixtes. Seguiu les indicacions del fabricant de la placa de cocció.

Com netejar els filtres metàl·lics?

Traieu els filtres fent una lleugera pressió sobre les pinces. Renteu-los a mà en aigua calenta sabonosa o al rentaplats (col·loqueu-los verticalment). Assequeu-los a l'aire lliure abans de tornar-los a posar. Netegeu-los almenys un cop al mes.

Com instal·lar el filtre de carbó actiu?

Seguiu les instruccions proporcionades amb el filtre de carbó actiu. Tingueu en compte que amb aquest filtre, el cabal d'extracció pot ser lleugerament reduït.

Com canviar la bombeta?

La bombeta té el codi 81483104. Contacteu el Servei d'assistència tècnica més proper per a la substitució.

Què fer si la campana no funciona?

Comproveu que el cable d'alimentació està endollat i que arriba corrent. Si el problema persisteix, contacteu el servei tècnic.

Com utilitzar el temporitzador?

1. Poseu la campana en marxa i seleccioneu la velocitat. 2. Premeu el botó 'Temporitzador'. 3. Ajusteu el temps d'1 a 99 minuts amb les tecles + o -. La pantalla alterna entre l'hora i el temps restant.

Què significa l'indicador de saturació dels filtres 'F'?

Quan 'F' s'encén, els filtres s'han de netejar. Després de la neteja, premeu simultàniament + i - per apagar l'indicador.

Com funciona la velocitat intensiva?

La velocitat intensiva 'H' es selecciona manualment. Després d'aproximadament 10 minuts, torna automàticament a la velocitat 2.

Per què la campana aspira menys?

Això pot ser degut a filtres saturats de greix o a una obstrucció al conducte d'evacuació. Netegeu o substituïu els filtres i comproveu que el conducte no estigui obstruït.

Quins són els riscos en cas d'incompliment de les instruccions de seguretat?

L'acumulació de greix pot comportar riscos d'incendi i de degoteig. No flambegeu mai sota la campana, i assegureu-vos que l'habitació estigui correctament ventilada si la campana s'utilitza amb aparells de gas.

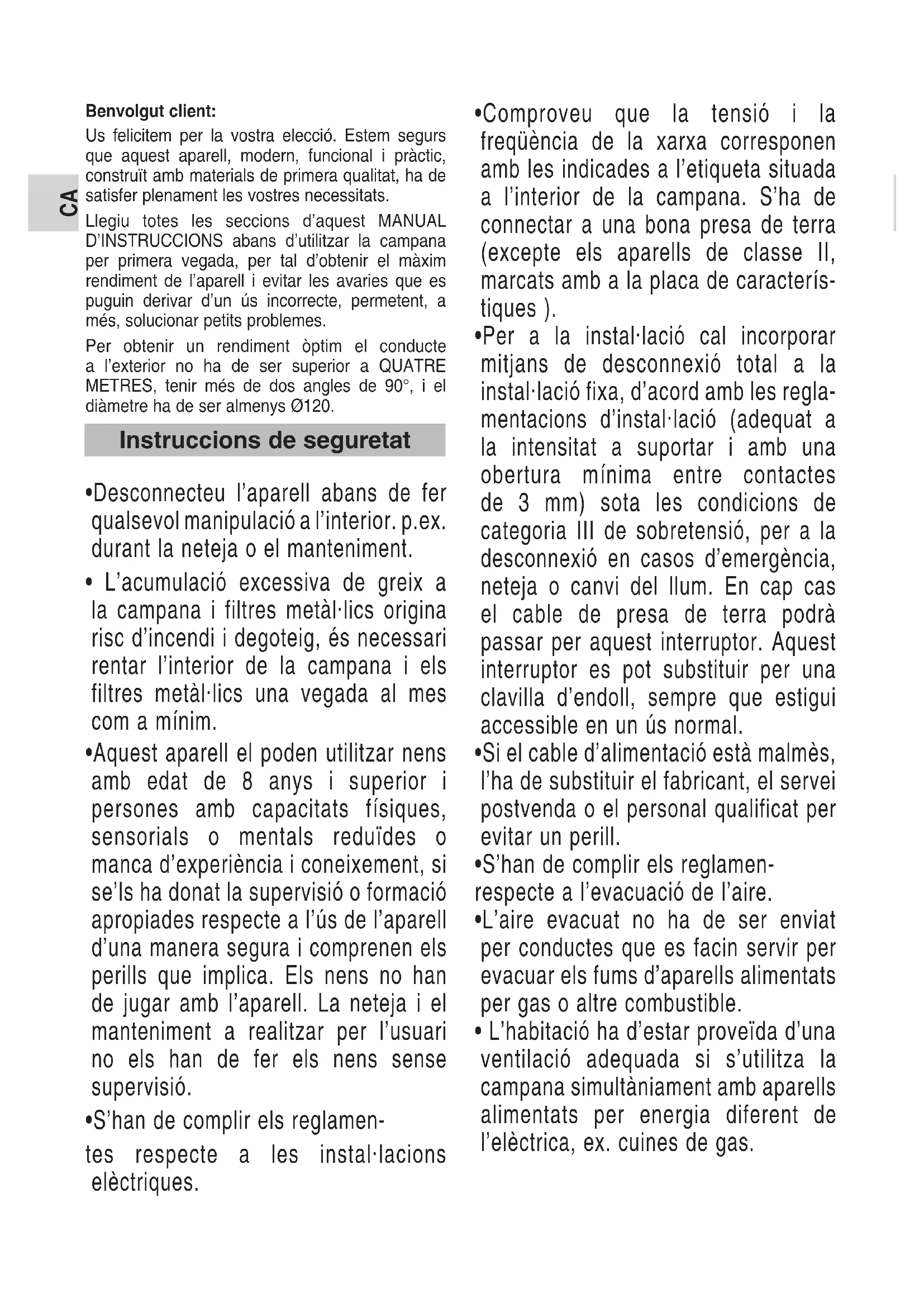

MANUAL D'USUARI DU 985 TEKA

Us felicitem per la vostra eleccio. Estem segurs que aquest aparell, modern, funcional i practic, construitt amb materials de primera qualitat, ha de satisfer plenament les vostres necessitats.

Llegiu totes les seccions d'aquest MANUAL D'INSTRUCTIONS abans d'utilizar la campana per prima vegada, per tal d'obtenir el maxim rendiment de l'aparell i evitar les avaries que es puguin derivar d'un uls incorrecte, perpetent, a més, solucionar petits problèmes.

Perottenir un rendiment optim el conducte a l'exterior no ha de ser superior a QUATRE METRES, tener més de dos angles de 90^ i el diametre ha de ser almenys 0120.

Instruccions de seguretat

• Desconnecteu l'aparell abans de fer qualsevol manipulacion a l'interior. p.ex. durant la neteja o el manteniment.
• L'accumulaci o excessiva de greix a la campana i filtres metallics origina risc d'incendi i degoteig, es necessari rentar l'interior de la campana i els filtres metallics una vegada al mes com a minim.

• Aquest aparell el PODen utilizes nensi amb edat de 8 anys i superior i persones amb capacitats fisiques, sensorials o mentals reduides o manca d'experience i coneixement, si se's ha donat la supervisio o formacio apropriades respecte a l'us de l'aparell d'une manera segura i comprenen els perills que implica. Els nens no han de jugar amb l'aparell. La neteja i el manteniment a realizzar per l'usuari no els han de fer els nens sense supervisió.
  S'han de complir els reglamentes respecte a les instalaciones electrolyques.

• Comproveu que la tensión i la Frequencia de la xarxa corresponden amb les indicades a l'etiqueta situada a l'interior de la campana. S'ha de connectar a una bona presa de terra (excepte els aparells de classe II, marcats amb a la placac de caractéristiques).

• Per a la instalación cal incorporeal mitjans de desconnexión total a la instalación fixa, d'accord amb les relictomanas d'installación (adequat a la intensitat a suportar i amb una obertura minima entre contactes de 3 mm) sota les condiciones de categoria lll de sobretensión, per a la desconnexión en casos d'emergência, neteja o canvi del llum. En cap cas el cable de presa de terra podra passar per aquest interruptor. Aquest interruptor es pot substituir per una clavilla d'endoll, sempre que estigui accessible en un us normal.
• Si el cable d'alimentacion está malmes, l'ha de substituir el fabricant, el servei postvenda o el personal qualificat per evitar un perill.
  S'han de complir els reglamenrespecte a l'evacuacion de I'aire.
  Laire evacuat no ha de ser enviat per conductes que es facin servir per evacuar els fums d'aparells alimentats per gas o autre combustible.

• L'habitacio ha d'estar proveida d'une ventilacion adequada si s'utiliza la campana simultaniament amb aparells alimentats per energia different de I'electrica, ex. cuines de gas.

• No está permès flamejar sola la campana.

• La part inferior de la campana s'ha de situar com a minim a 65cm dels taulells de gas o mixtes. Observe lesindicaciones minimes del fabricant del taulell. Aquesta distancia pot ser reduida si aixi s'indica a les instruccions d'installacion de la campana extractora.
• Les parts accessibles es poder escalfar quan es fan servir amb aparells de coccio.
• Mai no deixeu els cremadores de gas encesos sense un recipient que els cobreixi. El greix acumulat als filtres es pot degotejar o inflamar per efecte de l'augment de temperatura.
• Eviteu cuinar sota la campana si no estan col-locats els filtres metal-lics, p.ex. Während s'estan netejant al rentaplats.
• Us recomanem utilizes quants i extremar la precaucio quan netegeu l'interior de la campana.
• La seva campana está destinada per a l'us domestic i unicamente per a l'extraccio i purificacio dels gasos provinents de la preparacion d'aliments. L'ocupacion per a autres usos es sota la seva responsabilitat i pot ser perillosa. un uS indegut de laparell.
  Per a qualsevol reparacion cal adrejar-se al Servei d'Assistencia Tecnica del fabricant més proper, usant sempre recanvis originals. Les reparaciones o modificaciones realizzades per personal no qualificatoden occasionar danys a l'aparell o un

mal funciona, posant en perill la seva seguretteat.

• Aquest aparell compleix amb la Direciva europea 2012/19/UE sobre aparells éclicrics i éclicrònics identificada com a "Residus d'Aparells Électrics i Électrònics" La directiva proportióna el marc general valid a tot l'ambit de la Unión Europea per a la retirada i reutilització dels residus dels aparells éclicrics i éclicrònics
• NOMÉS XILE: “L’endoll masse de connexión, ha de ser connectat només a un endoll femella de les mateixes caractéristiques de l’endoll masse en matière.

Instal-lació

• Les instructuccions d'installacion son a les imatges al principi daquest manual d'usuari.
• Retireu la lamina protectora de l'aparell,primer a la part posterior i per complet un cop finalitzat el muntege.

Instruccions d'us

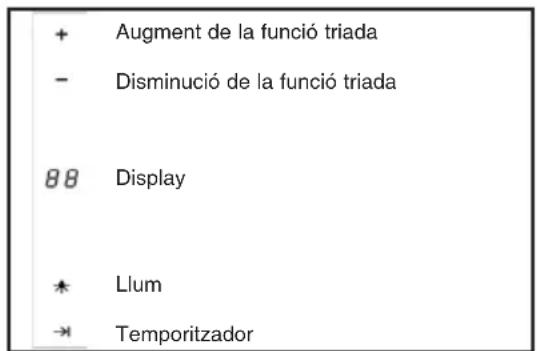

Accionant el comandament com s'indica a la figura,oulda controlar les functions de la campana.

Per acontegir una millor aspiració us recomanem posar en funciona la campana uns minuts abans de cuinar perquè el flux d’aire sigui continu i estable al moment d’aspirar els fums.

De la mateixa mantra, mantingueur la campana,. funcionant uns minuts despres de cuinar per al total arrossegament de fums i olors a l'exterior.

Programació temps d'aspiració

1) Enceneu la campana i escolliu la velocitat d'aspiració desitjada.
2)Premeu a "Temporitzador".
3) Trieu el temps de programacion desitjat prement ^ 十 + ^ 一 o - . La variacion es de 1 a 1 minut (Min. = 1 min., max. = 99 min.).
4)Es visualitzaran alternant-se la velocitat i el temps programat restant.

La velocitat intensiva "H" se selecciona nomesmanuali passara a velocitat 2 transcorreguts 10min aprox.

1) Quan l'indicador de saturacion de filtres s'encengui, procediu a netejar-los.
2)Premeu "+" i "-simultaniament durant 3 segons i I'indicador s'apagarà.

Canvide Llums

Per al canvi de llums heu d'adreçar-vos al Servei d'Assistência més proper.

Codide llum: 81483104

Neteja i Manteniment

En realizzar tasques de neteja i manteniment assegureu-vos de complir les Instruccions de Seguretatindicades.

• Si la yostra campana es d'acer inoxidable, utiliseu netejadors especialitzats per a aquest material seguint les instruccions del proveidor del producte.
  -Si la yostra campana es pintada,utilzeu aigua tèbia i sabó neutre. Eviteu utilizes productes amb substantencies corrosives, abrasives o dissolvents.
• En cap cas utilizeu fregalls metal-lics ni productes abrasius o corrosius.
• Assèqueu la campana utiliser un drap que no desprengui pilositats.
• No utilizes aparells de neteja per vapor per realizzar aquesta tasca.

Neteja de Filtres Metal-lics

• Per extreure els filtres dels vostres allotjamenti feu una lleu pressio sobre els dispositius d'enclavament i despres estireu-los.
• Els filtres metallics es poder netejar deixant-los en aigua calenta i detergent neutre fins que es dissolgui el greix i despres aclarint sota l'auxeta outilitzant produits especials per a greix.
• Tenté es poder netejar al rentaplats. En aquest cas, és aconsellable col-locar-los en posicio vertical per evitar que es dipositin restes de menjar sobre aquests.
  -La neteja al rentaplats pot deteriorar la superficie metallica (ennegrint-la) sense que aixo afecti la seva capacité de retencion de greixos.
  Un cop nets deixeu-los assecar lliurement i posteriorment colloqueu-losa la campana

Si algunacosa no funciona

Abans de truncar al Servei Ténic feu les comprovaciois seguents:

Problema Possible	lecausa Solucioso
La campana no funciona.	El cable d'alimentacion de la campana no está contactat amb la xarxa.No hi ha corrent a la xarxa.	Connecteu el cable d'alimentacion a la xarxa.Assegureu-vos que la xarxa tingui corrent.
La campana no aspira prou o vibra.	Filtres saturats de greix.Obstruccio al conducte de sortida d'aire.	Substituieu o netegeu els filtres de carbo actiu i/o metal-lics.Elimineu l'obstruccio.

Filtres de Carbo Actiu (Optional)

• Per instal-lar el filtrre de carbo actiu seguiu les instruccions subministrades.
• El fabricant es reserva el detr d'introduir als seu aparells les correccions que consideri necessities sense perjudicar-ne les caractéristiques essenciais.
• Es possible que amb la instalacion de filtres de carbo s'observi a la campana una reduccion de cabal d'extraccio.
