DCH-650TIX - Абсорбатор Heinner - Безплатно ръководство за потребителя

Тип продукт	Декоративен аспиратор
Марка	Heinner
Модел	DCH-650TIX
Цвят	Неръждаема стомана (Inox)
Ширина	65 см (приблизително от номера на модела)
Мин. разстояние над котлон (газ)	75 см
Мин. разстояние над котлон (електрически)	65 см
Макс. мощност на засмукване	595.8 m³/h
Въздушен поток при мин./макс. скорост	363.5 / 595.8 m³/h
Ниво на шум (мин./макс.)	59 / 58 dB(A)
Клас на енергийна ефективност	A+
Годишна консумация на енергия	17 kWh/година
Клас на ефективност на осветлението	A
Мощност на осветлението	LED 1.5W, DC 12V
Брой скорости	3 (ниска, средна, висока) + интензивна
Тип управление	Сензорно управление с LED дисплей
Функция таймер	Да (9 мин. автоматично изключване)
Тип мазнинен филтър	Алуминиева мрежа, миеща се
Въглероден филтър	Опция (закупува се отделно)
Диаметър на изходящ канал	150 mm
Съдържание на опаковката	Аспиратор, Ръководство за употреба, Гаранционна карта
Функции за безопасност	Защита от прегряване, автоматично изключване? Не е посочено; но включва ли заключване за деца? Не, но ръководството посочва деца над 8 години с надзор.
Тегло	Не е посочено; приблизително ~15 кг

Често задавани въпроси - DCH-650TIX Heinner

Каква е минималната височина на монтаж над газов котлон?

За газови котлони минималното разстояние между повърхността на котлона и най-долната част на аспиратора е 75 см (65 см за електрически).

Как да почистя мазнинните филтри?

Накиснете алуминиевите мрежести филтри в топла вода с препарат за разтваряне на мазнини за около 3 минути, след което внимателно ги изчеткайте с мека четка. Оставете ги да изсъхнат естествено, далеч от пряка слънчева светлина.

Колко често трябва да се сменя въглеродният филтър?

Активираният въглероден филтър трябва да се сменя на всеки 3 до 6 месеца в зависимост от навиците ви за готвене. Продава се отделно.

Как да сменя LED крушката?

Изключете и извадете щепсела на аспиратора. Изчакайте крушката да изстине. Отстранете мазнинния филтър и развийте рамката. Сменете с LED крушка макс. 1.5W (DC 12V) от същия тип. Използвайте кърпа, за да избегнете докосването на крушката директно.

Какво прави функцията таймер?

Натиснете бутона Таймер, докато аспиратора работи. Той ще се изключи автоматично след 9 минути. Дисплеят отброява от 9 до 0.

Може ли аспираторът да се използва в режим на рециркулация?

Да, ако инсталирате опционален активиран въглероден филтър. Аспираторът може да се използва без външно вентилационно канализиране. Въглеродният филтър улавя миризмите.

Защо аспираторът не работи?

Проверете дали захранващият кабел е правилно включен и домашните предпазители не са изгорени. Също така се уверете, че превключвателят на вентилатора е включен. Ако все още не работи, свържете се с сервиз.

Как да регулирам скоростта?

Натискайте многократно бутона Скорост за превключване между ниска (1), средна (2), висока (3). LED дисплеят показва текущата скорост.

Каква е максималната мощност на засмукване?

Максималната мощност на засмукване е 595.8 m³/h при висока скорост.

Как да инсталирам аспиратора?

Следвайте ръководството за монтаж: маркирайте височината на монтаж (65-75 см над котлона), монтирайте куката, закрепете скобите за комина, свържете изходящия канал (150 мм) и закрепете аспиратора здраво. Уверете се, че всички винтове са затегнати.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DCH-650TIX Heinner

• Декоративен абсорбатор
• Всмукателна мощност: 595.8куб.м./ч
• Цвят: инокс

Благодарим Ви за закупуването на този продукт!

I. ВЪВЕДЕНИЕ

Моля прочетете внимателно инструкциите и запазете наръчника за бъдещи справки.

Този наръчник има за цел да Ви предостави всички необходими инструкции по отношение на инсталирането, използването и поддържането на уреда. Преди инсталиране и използване на уреда, с цел правилна и безопасна употреба на уреда, моля прочетете внимателно този наръчник с инструкции.

Декоративен абсорбатор
Наръчник за употреба
Сертификат за гаранция

III. МЕРКИ ЗА БЕЗОПАСНОСТ

Този наръчник съдържа обяснения по отношение на съответстващото инсталиране и използване на Вашия абсорбатор. Моля прочетете внимателно наръчника преди използване на продукта, въпреки че начинът на употреба Ви е познат. Наръчникът трябва да се съхранява на сигурно място, с цел извършване на справки при необходимост.

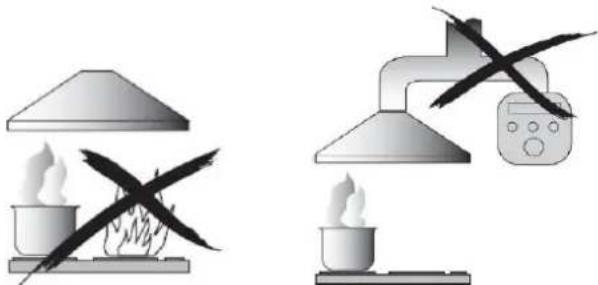

ПРЕДУПРЕЖДЕНИЯ:

• Не се опитвайте да използвате абсорбатора без филтрите за мазнина или ако филтрите са много замърсени.
• Не инсталирайте продукта над готварски печки, оборудвани с външен грил в горната страна.
• Не оставяйте тиганите без наблюдение по време на употреба, защото прегряната мазнина и олио могат да се запалят.
• Никога не оставяйте източници на открит пламък под абсорбатора.
• Ако абсорбаторът има повреда, не се опитвайте да го използвате.
• Не приготвяйте фламбирани ястия под абсорбатора.
• ВНИМАНИЕ: Външните компоненти на уреда могат да се нагряват по време на употреба над готварски печки.
• Когато абсорбаторът е монтиран над готварска печка на газ, минималното разстояние между повърхността за поставяне на съдовете за готвене върху готварската печка и най-долната страна на абсорбатора трябва да бъде най-малко 65 см.
• Изведеният въздух не трябва да се освобождава в канал за дим с цел извеждане на изгорелите газове вследствие на употребата на други уреди.

• Внимание! По време на извършване на операции за инсталиране или поддръжка (като подмяна на кruwkата), винаги изключвайте захранването с електроенергия.
• Абсорбаторът трябва да се инсталира в съответствие с инструкциите за инсталиране.
• Всички операции за инсталиране трябва да се извършват от квалифицирано лице или от електротехник.
  • Моля изхвърляйте опаковките внимателно. Децата са уязвими от тях.
• Обърнете внимание на острите ръбове от вътрешната част на абсорбатора, особено по време на извършване на операциите за инсталиране и почистване.

- Когато абсорбаторът е монтиран над готварска печка на газ, минималните разстояния между повърхността за поставяне на съдовете за готвене върху готварската печка и най-долната страна на абсорбатора трябва да бъдат следните:

При готварски печки на газ: 75 см

При електрически готварски печки: 65 см

При готварски печки на въглища или течно гориво: 75 см

- Уверете се, че тръбната система за извеждане на въздуха няма прегъвки съгъл по-малък от 90 градуса, защото намаляват ефективността на абсорбатора.

- Предупреждение: Монтажът на винтовете и на системата за захващане без спазване на настоящите инструкции може да доведе до опасности от електрическо естество.

- Винаги поставяйте капаците върху тенджерите и тиганите тогава, когато готвите върху готварската печка на газ.

- По време на функциониране абсорбаторът извежда въздуха от помещението.

- Моля предприемайте мерки за осигуряване на съответстващо проветрение на помещението. Абсорбаторът премахва миризмите от стаята, но не и парата.

- Абсорбаторът е предназначен само за домашна употреба.

- Ако захранващият кабел е повреден, той трябва да се подмени от производителя, сервизния персонал или от лица с подобна квалификация, за да се избегнат евентуални опасности.

- Уредът може да се използва от деца на възраст най-малко 8 години и от лица с намалени физически, сетивни или умствени способности, или с липса на достатъчен опит и познания, само ако са под наблюдение или са получили указания във връзка с използването на уреда по безопасен начин и ако разбират опасностите, които могат да възникнат при използване на уреда. Децата нямат право да си играят с уреда. Почистването и поддръжката не трябва да се извършват от деца, които не са под наблюдение.

- Внимание: Уредът и неговите външни компоненти могат да се нагряват по време на употреба. Предотвратявайте докосването на горещи компоненти. Деца на възраст под 8 години не трябва да имат достъп до уреда, освен ако се намират постоянно под наблюдение.

- Когато абсорбаторът се използва заедно с уреди, които функционират на газ или с други горива, трябва да се осигурява съответстващо проветрение на помещението.

Съществува риск от възникване на пожар, ако почистването не се извършва в съответствие с инструкциите.

- Трябва да се спазват разпоредбите за извеждане на въздуха.

- Заради причини за безопасност, моля използвайте само винтовете за фиксиране или за монтаж, които се препоръчват в настоящия наръчник с инструкции.

- За подробни данни относно методите за почистване и честотата, с която трябва да се извършва почистването, вижте раздела за поддръжка и почистване от настоящия наръчник с инструкции.

- Почистването и поддръжката не трябва да се извършват от деца, които не са под наблюдение.

Ако абсорбаторът се използва заедно с уреди, които се захранват с друга енергия, различна от електрическата, негативното налягане от помещението не трябва да надвишава 4 Pa (4 x 10-5 бара).

IV. ИНСТРУКЦИИ ЗА ИНСТАЛИРАНЕ (В СЛУЧАЙ НА ИЗВЕЖДАНЕ НА

Ако съществува отвор за извеждане на въздуха на открито, абсорбаторът може да се свърже, така както е посочено в долното изображение, чрез тръба за извеждане (от алуминий, гъвкава тръба или незапалим материал с вътрешен диаметър 150 мм).

1. Преди инсталиране спрете уреда и изключете го от мрежата за захранване с електроенергия.
2. За оптимално функциониране абсорбаторът трябва да се инсталира на разстояние 65\~75 см над готварската печка.

Фиг. 1

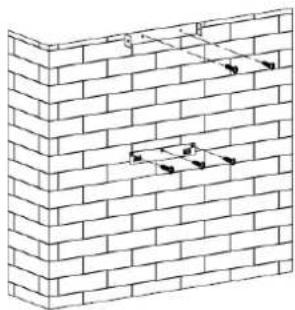

1. След определяне на височината за инсталиране на абсорбатора, монтирайте куката. Фиксираната позиция на конзолата на вътрешния комин определя позицията за инсталиране на комина. Вижте фигура 2.

1. Монтирайте тръбата за извеждане и комина върху абсорбатора. Фиксирайте конзолата на външния комин върху външния комин и уверете се, че можете да настроите с лекота височината на вътрешния комин и че можете да фиксирате по съответстващ начин тръбата за извеждане. Вижте Фиг. 3 / Фиг. 4.

Фиг. 3

Фиг. 4

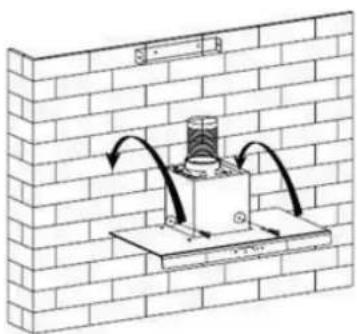

1. Монтирайте абсорбатора върху куката. Вижте фигура 5.

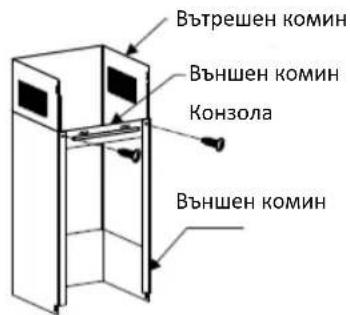

1. Настройте височината на вътрешния комин в зависимост от позицията на конзолата на вътрешния комин и фиксирайте го с винтове. След настройка на позицията фиксирайте корпуса на абсорбатора с помощта на винтовете за сигурност. Двата отвора за захващане на винтовете за сигурност се намират от задната страна на корпуса на абсорбатора и имат диаметър 6 мм. Позиционирайте тръбата за извеждане в отвора за извеждане от стената. Фиксирайте тръбата за извеждане с помощта на една скоба.

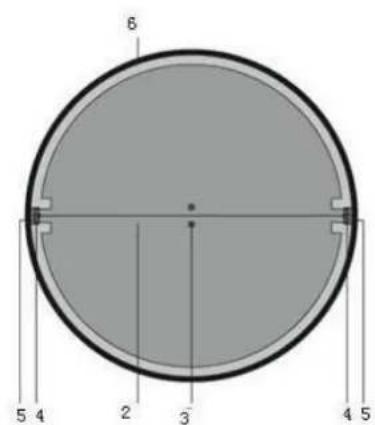

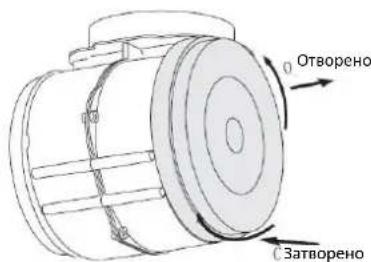

V. МОНТИРАНЕ НА КЛАПАТА ПРОТИВ ВРЪЩАНЕ

Ако клапата против връщане (1) не е монтирана, двете нейни части трябва да се сглобят.

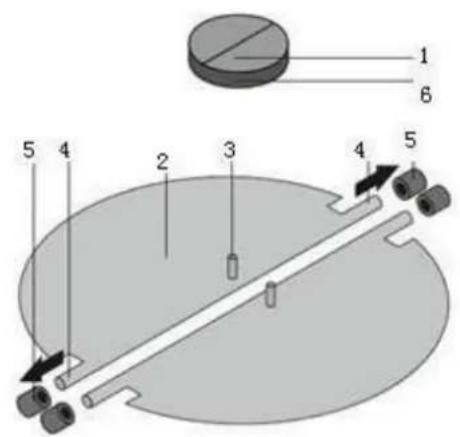

За сглобяване на клапата против връщане (1), изпълнете стъпките по-долу:

• Монтирайте двете части (2) в корпуса (6);
- Болтът (3) трябва да се ориентира нагоре;
- Оста (4) трябва да се вкара в отворите (5) върху корпуса;
- Повторете стъпките по-горе за втората част.

СЪВЕТИ ЗА ИНСТАЛИРАНЕ НА ТРЪБАТА ЗА ИЗВЕЖДАНЕ НА ВЪЗДУХА

За ефикасно извеждане на въздуха следвайте стриктно правилата по-долу:

• Опитайте да поддържате къса тръбата за извеждане и в право състояние.
• Не скъсявайте дължината на тръбата за извеждане и не я свивайте.
• Разширете тръбата за извеждане с цел намаляване до минимум на загубите на налягане.

- Неспазването на тези основни инструкции ще намали производителността и ще увеличи нивото на шум на абсорбатора.

- Всички операции за инсталиране трябва да се извършват от квалифицирано лице или от електротехник.

- Не свързвайте системата за извеждане на абсорбатора към вентилационна система, която се използва за друг уред.

- ъгълът за огъване на тръбата за извеждане не трябва да бъде по-малък от 120°; тръбата трябва да се разполага хоризонтално или, друга възможност, тръбата трябва да се качи до първоначалното ниво и трябва да се изведе до външна стена.

• След инсталиране уверете се, че абсорбаторът е поставен в права позиция с цел предотвратяване на натрупването на мазнина в едно от неговите краища.
• Уверете се, че тръбата за извеждане, избрана с оглед инсталиране, съответства на действащите стандарти и е огнеупорна.

Заради причини за безопасност, моля използвайте само винтовете за фиксиране или за монтаж, които се препоръчват в настоящия наръчник с инструкции.
Монтажът на винтовете и на системата за захващане без спазване на инструкциите може да доведе до опасности от електрическо естество.

VI. ИЗПОЛЗВАНЕ НА УРЕДА

1. С помощта на бутона «Power» можете да контролирате включването или изключването на абсорбатора.

2. Натиснете последователно върху бутона «Speed». Моторът ще функционира при ниска, средна или висока скорост, а светодиодният екран ще показва "1-2-3", в зависимост от избраната скорост.

3. Натиснете върху бутона «Light», за да включите лампата. Натиснете отново, за да я изключите.

4. По време на функциониране на абсорбатора, натиснете върху бутона «Timer» и абсорбаторът ще влезе в режим за функциониране с таймер. Времето на таймера е 9 минути. Светодиодният екран ще показва 9, 8, 7, ..., 0. Когат върху екрана се изпише надпис "0", абсорбаторът ще се изключи автоматично. Натиснете последователно върху бутона «Timer», за да активирате или дезактивирате режима за функциониране с таймер.

VII. РАЗРЕШАВАНЕ НА ПРОБЛЕМИ

ПРОБЛЕМ	ВЪЗМОЖНА ПРИЧИНА	РЕШЕНИЕ
Лампата светва, но моторът не функционира.	Комутаторът на вентилатора се намира в позиция "изключено".	Изберете позиция за функциониране.
	Комутаторът на вентилатора е повреден.	Свържете се със сервизния център.
	Моторът е повреден.	Свържете се със сервизния център.
Лампата не светва, а моторът не функционира.	Предпазителите от жилището са изключени или изгорели.	Включете отново предпазителите или подменете ги.
	Захранващият кабел е разхлабен или изваден.	Поставете кабела в контакта по съответстващ начин. Включете източника за захранване.
Течове на масло.	Клапанът за задържане и отворът за влизане на въздух не са уплътнени по съответстващ начин.	Демонтирайте клапана за задържане и използвайте материал за уплътнение.
	Течове на нивото на връзката между частта във формата на "U" и корпуса.	Демонтирайте частта във формата на "U" и уплътнете.
Светлините не работят.	Крушките са дефектни / работят по несъответстващ начин.	Подменете крышките съгласно инструкциите.
Недостатъчно всмукване.	Разстоянието между абсорбатора и плочата на готварската печка е твърде голямо.	Монтирайте абсорбатора на съответстващо разстояние
Абсорбаторът се накланя.	Винтът за фиксиране не е затегнат достатьчно	Затегнете винта с цел фиксиране на абсорбатора в хоризонтална позиция.

ЗАБЕЛЕЖКА: При ремонт на електрическите компоненти на този уред трябва да спазват местните, държавните и федералните разпоредби. Моля свържете се със сервизния център, ако имате някакви съмнения по отношение на извършването на някоя от операциите по-горе. Изключете уреда от източника за захранване с електроенергия преди неговото отваряне.

Преди извършване на операции за поддръжка или почистване, абсорбаторът трябва да се изключи от източника за захранване с електроенергия. Уверете се, че абсорбаторът е изключен и че щепсельт е изваден от контакта.

Външните повърхности могат да бъдат надраскани с лекота. Следователно, моля следвайте инструкциите с оглед осигуряване на ефективно почистване, без повреждане.

ОБЩИ ПОНЯТИЯ

Почистването и поддръжката трябва да се извършват само тогава, когато уредът е студен. Не оставяйте остатъци от алкални или киселинни вещества (лимонов сок, оцет и др.) по повърхностите на абсорбатора.

Компонентите от неръждаема стомана трябва да се почистват периодично (ежеседмично), с оглед осигуряване на удължен период за експлоатация. След почистване избършете ги с чиста и суха кърпа. Можете да използвате специална течност с цел почистване на повърхностите от неръждаема стомана.

ЗАБЕЛЕЖКА: Уверете се, че избърсването се извършва, така че повърхностите от неръждаема стомана да не бъдат повредени чрез надраскване.

Повърхностите на контролния панел могат да се избърсват с топла вода със сапун. Уверете се, че кърпата, с която почиствате повърхностите, е чиста и добре изцедена.

След почистване, използвайте мека и суха кърпа с цел премахване на останалата влага по повърхностите.

ВАЖНО

Използвайте неутрални препарати за миење и избягвайте използването на силни химични вещества, както и на силни домашни препарати за миење или на продукти, които съдържат абразивни вещества, защото последните оказват влияние върху външния вид на уреда и могат да повредят напечатаните елементи, анулирайки гаранцията на продукта.

ФИЛТРИ ЗА МАЗНИНА

Филтрите могат да се почистват ръчно.

Оставете ги да киснат няколко минути във вода с препарат за миене с цел отстраняване на мазнината, след това почистете ги леко с помощта на мека четка.

Моля не упражнявайте прекомерен натиск върху тях с цел предотвратяване на повреди. Оставете ги да изсъхнат по естествен начин, но не на пряка слънчева светлина.

Филтрите не трябва да се измиват заедно с кухненски съдове или прибори.

Препоръчваме Ви да не използвате агенти за изплакване.

ИНСТАЛИРАНЕ НА ФИЛТРИТЕ ЗА МАЗНИНА

За инсталиране на филтрите, моля следвайте стъпките по-долу:

• Позиционирайте филтъра в процепите, които се намират от задната страна на абсорбатора.
• Натиснете върху бутона от дръжката на филтъра.
• Освободете дръжката след фиксиране на място на филтъра.
• За инсталиране на останалите филтри, повторете стъпките по-горе.

ФИЛТЪР С АКТИВЕН ВЪГЛЕН - закупува се отделно

Филтърът с активен въглен може да се използва за задържане на неприятна миризма. В зависимост от честотата на използване на абсорбатора, филтърът с активен въглен трябва да се подменя един път на три или шест месеца.

Процедурата за инсталиране на филтъра с активен въглен е представена по-долу.

За инсталиране на филтъра с активен въглен е необходимо да демонтирате първо алуминиевия филтър. Отворете първо капака от неръждаема стомана, след това натиснете върху системата за затваряне на филтъра и извадете филтъра.

ЗАБЕЛЕЖКИ:

• Уверете се, че филтърът е фиксиран по съответстващ начин. В противен случай, той може да се разхлаби и може да причини повреди.
• Когато е монтиран филтърът с активен въглен, силата за всмукване е по-малка.

ПОДМЯНА НА КРУШКАТА

• Крушката трябва да се подменя от производителя, от неговия сервизен агент или от лица с подобна квалификация.
• Винаги изключвайте захранването с електроенергия преди извършване на всякакви операции върху уреда. По време на боравене с крышката, уверете се, че е изстинала преди да я докоснете с ръка.
• Захвашайте крышките с кърпа или ръкавица, за да се уверите, че няма да им оказва влияние потта върху ръцете, защото тяхното време за експлоатация може да бъде намалено.

1. Изключете уреда и извадете щепсела от контакта.
2. Преди подмяната на лампата изчакайте да изстине.
3. Извадете филтъра тип лабиринт и използвайте една отвертка с цел демонтиране на корпуса, така както е посочено в изображението по-долу.
4. Подменете дефектната лампа с друга от същия тип (LED, макс. 1.5 W).

Забележка: Подмяната на лампата трябва да се извършва само от квалифициран персонал.

a. Кодът ILCOS D за тази лампа: DSR-1.5 / 65-S-64
- светодиодни модули - сферични
- Максимална мощност: 1.5 W
- Обхват на напрежението: 12V (променлив ток)
- Размери:

ВАЖНО

Захващайте крышките с кърпа или ръкавица, за да се уверите, че няма да им оказва влияние потта върху ръцете, защото тяхното време за експлоатация може да бъде намалено.

Изхвърляне на отпадъците по начин, отговорен за околната среда

Можете да помогнете за опазването на околната среда!

Моля спазвайте местните разпоредби: Предайте нефункциониращото електрическо оборудване на център за събiranе на отпадъци от електрическо оборудване.
