Тип на продукта	Вграден аспиратор
Марка	Bosch
Модел	KIS87ADD0
Монтаж	Островен аспиратор
Ширина	90 см
Дълбочина	60 см
Размери (В x Ш x Д)	Прибл. 100 см x 90 см x 60 см (регулируема височина)
Тегло	Прибл. 18 кг (нето)
Макс. дебит на извличане	720 m³/h (свободен въздушен поток)
Ниво на шум	Макс. 69 dB(A) (нормална скорост)
Брой скорости	3 скорости на вентилатора + интензивен режим
Осветление	2 x 3 W LED (топло бяло, димиране)
Управление	Сензорен панел с дисплей
Тип на филтъра	Мазнинен филтър от неръждаема стомана (подходящ за миене в съдомиялна)
Въгленов филтър	По избор (за режим на рециркулация)
Рециркулация на въздуха	Възможно с допълнителен комплект въгленов филтър
Енергиен клас	A+ (съгласно регламент на ЕС)
Годишна консумация на енергия	38 kWh/година
Клас на ефективност на извличане	A
Клас на ефективност на мазнинен филтър	C
Клас на ефективност на осветление	A
Ниво на шум (нормална скорост)	56 dB(A)
Предпазни функции	Термична защита на мотора, автоматично изключване при откриване на топлина
Почистване и поддръжка	Мазнинните филтри се почистват в съдомиялна; въгленовият филтър е сменяем
Наличност на резервни части	Филтри, LED лампи, контролна платка, мотор – налични чрез сервиз на Bosch
Ремонтопригодност	Модулен дизайн; предоставени са указания за ремонт на общи части

Често задавани въпроси - KIS87ADD0 BOSCH

Как да инсталирам аспиратора Bosch KIS87ADD0?

Инсталацията трябва да се извърши от квалифициран техник. Аспираторът е проектиран за островен монтаж. Осигурете правилно отвеждане или настройка за рециркулация. Вижте ръководството за монтаж за окачване на тавана и електрическа връзка.

Какъв е типът на филтъра и колко често трябва да се почиства?

Използва мазнинни филтри от неръждаема стомана, които могат да се почистват в съдомиялна на всеки 2 месеца. Опционалният въгленов филтър (за рециркулация) трябва да се сменя на всеки 6 месеца.

Може ли аспираторът да се използва в режим на рециркулация?

Да, но трябва да закупите комплект въгленов филтър (не е включен). Комплектът се монтира вътре в аспиратора за абсорбиране на миризми.

Как да сменя LED светлините?

LED светлините са вградени и трябва да се сменят само от квалифициран техник. Свържете се с клиентската служба на Bosch или оторизиран сервиз.

Какво е максималното ниво на шум?

При максимална скорост (включително интензивен режим) нивото на шум може да достигне до 69 dB(A). Нормалната работа е по-тиха.

Изисква ли този аспиратор канализация?

Може да се използва или с отвеждане (изпускане навън), или в режим на рециркулация с въгленов филтър. За най-добра производителност се препоръчва отвеждане.

Как да нулирам индикатора за насищане на филтъра?

След почистване или смяна на филтрите натиснете и задръжте бутона за светлина за 3 секунди, докато индикаторът изгасне. Вижте ръководството за точната процедура.

Какъв е размерът на аспиратора?

KIS87ADD0 е 90 см широк, с дълбочина 60 см и регулируема височина от около 100 см до 130 см в зависимост от тавана.

Мога ли да управлявам аспиратора дистанционно?

Не е включено специално дистанционно управление, но аспираторът може да се управлява чрез сензорния панел. Някои модели на Bosch може да са съвместими със системи за интелигентен дом; проверете вашия модел.

Къде мога да намеря резервни части или сервиз?

Посетете уебсайта на Bosch за домакински уреди или се свържете с местното обслужване на клиенти. Оторизирани дилъри доставят оригинални резервни части като филтри, лампи и мотори.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KIS87ADD0 BOSCH

Съвети за ремонт - Fridge-freezer

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност......5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на плоска панта 10

4.2.1 Сваляне на плоската панта 10

4.2.2 Монтиране на плоска панта.... 12

4.3 Смяна на плъзгращата се панта.... 13

4.3.1 Сваляне на плъзгащата се панта 13

4.3.2 Монтиране на плъзгащата се панта 14

4.4 Смяна на стелажа на вратата.... 15

4.4.1 Изваждане на стелажа на вратата 15

4.4.2 Монтиране на стелажа на вратата 15

4.5 Смяна на рафта.... 16

4.5.1 Изваждане на рафта 16

4.5.2 Монтиране на рафта 16

4.6 Смяна на разтегателния рафт 17

4.6.1 Изваждане на разтегателния рафт 17

4.6.2 Монтиране на разтегателния рафт.... 17

4.7 Смяна на рафта на фризерното отделение.... 18

4.7.1 Изваждане на рафта на фризерното отделение 18

4.7.2 Монтиране на рафта на фризерното отделение ..... 18

4.8 Смяна на контейнера за замразени хранителни продукти 19

4.8.1 Изваждане на контейнера за замразени хранителни продукти..... 19

4.8.2 Монтиране на контейнера за замразени хранителни продукти..... 19

4.9 Смяна на контейнера за плодове и зеленчуци.... 20

4.9.1 Изваждане на контейнера за плодове и зеленчуци 20

4.9.2 Монтиране на контейнера за плодове и зеленчуци 20

4.10 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци 21

4.10.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци 21

4.10.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци 21

4.11 Смяна на контейнера за прясно охладени продукти 22

4.11.1 Изваждане на контейнера за прясно охладени продукти.... 22

4.11.2 Монтиране на контейнера за прясно охладени продукти.... 22

4.12 Смяна на разтегателния контейнер.... 23

4.12.1 Изваждане на разтегателния контейнер 23

4.12.2 Монтиране на разтегателния контейнер 23

4.13 Смяна на LED спот лампата.... 24

4.13.1 Сваляне на LED спот лампата.... 24

4.13.2 Монтиране на LED спот лампата 25

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
[ТВХС]		Идентифициране на специален съвет (текст и/или графика)
[смазл]		Идентифициране на прост съвет (само текст)
[смазл]		Идентифициране на връзка към видео урок
[смазл]		Идентифициране на необходимите ин-струменти
[смазл]		Идентифициране на необходимите предварителни условия
[смазл]		Идентифициране на условие (ако ..., тогава ...)
[смазл]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Накрайник ТогхTX20[00340865]	6,3 мм (1/4")
Специален инст-румент[00342180]

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

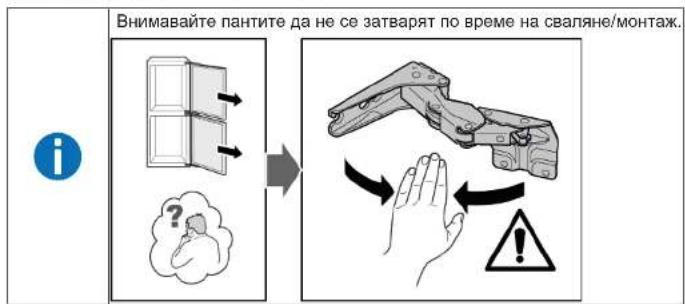

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

4.2.1 Сваляне на плоската панта

1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете горната врата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

Пантите на горната врата са свалени.

1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете долната врата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

Пантите на долната врата са свалени.

Ремонт

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на плъзгащата се панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата и вратата на уреда са разделени. Викте "Инструкция за монтаж".

4.3.1 Сваляне на плъзгащата се панта

1. 1. Развийте двата винта (1).

2. Свалете горната панта на горната врата (2).

3. Свалете горната врата (3).
   4.Развийте двата винта (4)
4. Свалете горната панта на долната врата (5).
5. Свалете долната врата (6).

4.3.2 Монтиране на плъзгащата се панта

4.4 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.4.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.4.2 Монтиране на стелажа на вратата

4.5.2 Монтиране на рафта

4.6 Смяна на разтегателния рафт

Изискване:

Вратата е отворена.

4.6.1 Изваждане на разтегателния рафт

1. Издърпайте разтегателния рафт до освобождаване на фиксатора.

1. Спуснете разтегателния рафт и го завъртете настрани.

2. → Разтегателният рафт е изваден.

4.6.2 Монтиране на разтегателния рафт

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на рафта на фризерното отделение

Изискване:

Вратата е отворена.

4.7.1 Изваждане на рафта на фризерното отделение

- Издърпайте рафта на фризерното отделение.

Рафтът на фризерното отделение е изваден.

4.7.2 Монтиране на рафта на фризерното отделение

4.8 Смяна на контейнера за замразени хранителни продукти

Изискване:

Вратата е отворена.

4.8.1 Изваждане на контейнера за замразени хранителни продукти

1. Издърпайте докрай контейнера за замразени хранителни продукти (1).
2. Извадете контейнера за замразени хранителни продукти (2).

Контейнерът за замразени хранителни продукти е изваден.

4.8.2 Монтиране на контейнера за замразени хранителни продукти

4.9 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.9.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте напълно контейнера (1).

2. Извадете контейнера (2).

Контейнерът е изваден.

4.9.2 Монтиране на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.10 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.10.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци

1. Свалете стъклената плоча от преградната плоча.

1. Извадете контейнера за плодове и зеленчуци.→20

2. 1. Натиснете лоста отдолу върху двете страни на преградната плоча (1).
3. Издърпайте преградната плоча напред (2).

1. Вдигнете преградната плоча и я завъртете настрани.

1. 1. Повдигнете капака на контейнера за плодове и зеленчуци.

2. Издърпайте капака на контейнера за плодове и зеленчуци напред и го за- въртете настрани.

Капакът на контейнера за плодове и зеленчуци е свален.

4.10.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.11 Смяна на контейнера за прясно охладени продукти

Изискване:

Вратата е отворена.

4.11.1 Изваждане на контейнера за прясно охладени продукти

1. Наклонете контейнера за прясно охладени продукти напред (1).
2. Извадете контейнера за прясно охладени продукти (2).

Контейнерът за прясно охладени продукти е изваден.

4.11.2 Монтиране на контейнера за прясно охладени продукти

4.12 Смяна на разтегателния контейнер

Изискване:

Вратата е отворена.

4.12.1 Изваждане на разтегателния контейнер

1. Наклонете разтегателния контейнер напред (1).
   2.Извадете разтегателния контейнер (2).

Разтегателният контейнер е изваден.

4.12.2 Монтиране на разтегателния контейнер

4.13 Смяна на LED спот лампата

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.13.1 Сваляне на LED спот лампата

1. Освободете кальфа на LED спот лампата.

1. Издърпайте кальфа на LED спот лампата навътре и едновременно с натиснете напред.

1. Отделете модула на LED спот лампата.

1. Изключете електрическата връзка на LED спот лампата.

LED спот лампата е свалена.

4.13.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.
