Tip produs	Hotă încorporată
Marcă	Bosch
Model	KIS87ADD0
Instalare	Hotă de insulă
Lățime	90 cm
Adâncime	60 cm
Dimensiuni (Î x L x A)	Aprox. 100 cm x 90 cm x 60 cm (înălțime reglabilă)
Greutate	Aprox. 18 kg (net)
Debit maxim de extracție	720 m³/h (debit liber)
Nivel de zgomot	Max. 69 dB(A) (viteză normală)
Număr de viteze	3 viteze + mod intensiv
Iluminare	2 x 3 W LED (alb cald, reglabil)
Comenzi	Panou de control tactil cu afișaj
Tip filtru	Filtru de grăsime din oțel inoxidabil (lavabil în mașina de spălat vase)
Filtru de carbon	Opțional (pentru modul de recirculare)
Recirculare aer	Posibilă cu kitul opțional de filtru de carbon
Clasă de eficiență energetică	A+ (conform reglementărilor UE)
Consum anual de energie	38 kWh/an
Clasă de eficiență la extracție	A
Clasă de eficiență a filtrului de grăsime	C
Clasă de eficiență a iluminării	A
Nivel de zgomot (viteză normală)	56 dB(A)
Caracteristici de siguranță	Protecție termică motor, oprire automată la detectarea căldurii
Curățare și întreținere	Filtre de grăsime lavabile în mașina de spălat vase; filtru de carbon înlocuibil
Disponibilitate piese de schimb	Filtre, lămpi LED, placă de control, motor disponibile prin service-ul Bosch
Reparabilitate	Design modular; instrucțiuni de reparație pentru părți comune

Întrebări frecvente - KIS87ADD0 BOSCH

Cum instalez hota Bosch KIS87ADD0?

Instalarea trebuie efectuată de un tehnician calificat. Hota este proiectată pentru instalarea pe insulă. Asigurați-vă că există o configurație corectă de duct sau recirculare. Consultați manualul de instalare pentru montajul pe tavan și conexiunea electrică.

Ce tip de filtru are și cât de des trebuie curățat?

Folosește filtre de grăsime din oțel inoxidabil care pot fi curățate în mașina de spălat vase la fiecare 2 luni. Filtrul de carbon opțional (pentru recirculare) trebuie înlocuit la fiecare 6 luni.

Poate fi folosită hota în modul de recirculare?

Da, dar trebuie să achiziționați un kit de filtru de carbon (nu este inclus). Kitul se instalează în interiorul hotei pentru absorbția mirosurilor.

Cum înlocuiesc luminile LED?

Luminile LED sunt încorporate și trebuie înlocuite doar de un tehnician calificat. Contactați serviciul clienți Bosch sau un reparator autorizat.

Care este nivelul maxim de zgomot?

La viteza maximă (inclusiv modul intensiv), nivelul de zgomot poate ajunge până la 69 dB(A). Funcționarea normală este mai silențioasă.

Această hotă necesită conducte de aer?

Poate fi folosită fie cu conducte (evacuare externă), fie în modul de recirculare cu un filtru de carbon. Conductele sunt recomandate pentru cea mai bună performanță.

Cum resetez indicatorul de saturare a filtrului?

După curățarea sau înlocuirea filtrelor, apăsați și mențineți apăsat butonul luminii timp de 3 secunde până când indicatorul se stinge. Consultați manualul pentru procedura exactă.

Care este dimensiunea hotei?

KIS87ADD0 are lățimea de 90 cm, adâncimea de 60 cm și înălțimea reglabilă de la aproximativ 100 cm la 130 cm, în funcție de tavan.

Pot controla hota de la distanță?

Nu este inclusă o telecomandă dedicată, dar hota poate fi controlată prin panoul tactil. Unele modele Bosch pot fi compatibile cu sistemele smart home; verificați modelul dumneavoastră.

Unde pot găsi piese de schimb sau service?

Vizitați site-ul Bosch pentru electrocasnice sau contactați serviciul clienți local. Dealerii autorizați furnizează piese de schimb originale, cum ar fi filtre, lămpi și motoare.

MANUAL DE UTILIZARE KIS87ADD0 BOSCH

Indicii pentru reparații - Combinăție aparat de răcire/congelare

i Referitor la acest document.... 435

1.1 Informatii importante 435
1.1.1 Aplicabilitatea 435

1.2 Explicatia simbolurilor 435

1.2.1 Nivelurile de pericol....435

1.2.2 Simbolurile de pericol 435

1.2.3 Structura avertismentelor 436

2.1 Instructiuni generale de sigurantă....437

2.1.1 Toate aparatele electrocasnice 437

Instrumente și materiale utile.... 438

Repararea....439

4.1 Înlocuirea garniturii uşii 439

4.1.1 Demontarea garniturii uşli.... 439

4.1.2 Montarea garniturii uşii 439

4.2 Înlocuirea balamalei plate.... 442

4.2.1 Demontarea balamalei plate 442

4.2.2 Montarea balamalei plate 444

4.3 Înlocuirea balamalei glisante 445

4.3.1 Demontarea balamalei glisante 445

4.3.2 Montarea balamalei glisante 446

4.4 Repozitionarea raftului pentru usă 447

4.4.1 Demontarea raftului pentru usă 447

4.4.2 Montarea raftului pentru uşă 447

4.5 Repoziționarea raftului 448

4.5.1 Demontarea raftului.... 448

4.5.2 Montarea raftului 448

4.6 Repozitionarea raftului extensibil 449

4.6.1 Demontarea raftului extensibil.... 449

4.6.2 Montarea raftului extensibil 449

4.7 Repozitionarea raftului din compartimentul congelatorului.... 450

4.7.1 Demontarea raftului din compartimentul congelatorului.... 450

4.7.2 Montarea raftului din compartimentul congelatorului.... 450

4.8 Repozitionarea containerului pentru alimente înghețate.... 451

4.8.1 Demontarea containerului pentru alimente înghețate 451

4.8.2 Montarea containerului pentru alimente inghețate 451

4.9 Repozitionarea containerului pentru fructe și legume.... 452

4.9.1 Demontarea containerului pentru fructe și legume 452

4.9.2 Montarea containerului pentru fructe și legume 452

4.10 Repoziționarea separatorului și a capacului containerului pentru fructe și le-

gume 453

4.10.1 Demontarea separatorului și a capacului containerului pentru fructe și legume 453

4.10.2 Montarea separatorului și a capacului containerului pentru fructe și legume.... 453

4.11 Repozitionarea containerului pentru alimente proaspete.... 454

4.11.1 Demontarea containerului pentru alimente proaspete 454

4.11.2 Montarea containerului pentru alimente proaspete.... 454

4.12 Repozitionarea containerului extensibil.... 455

4.12.1 Demontarea containerului extensibil 455

4.12.2 Montarea containerului extensibil 455

4.13 Înlocuirea spotului luminos LED 456

4.13.1 Demontarea spotului luminos LED 456

4.13.2 Montarea spotului luminos LED 457

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale(text și/sau grafică)
	Identificarea unei recomandări simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție[00342013]	60 cm x 50 cm
Cap torx TX20[00340865]	6,3 mm (1/4")
Instrument special[00342180]

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.
Uşa este deschisă.

4.2.1 Demontarea balamalei plate

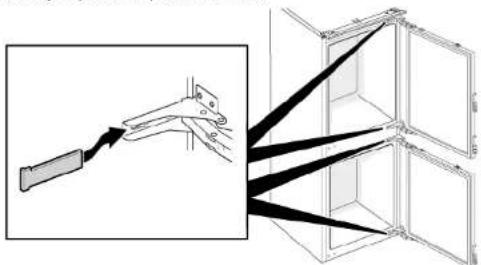

1. Demontați capacele a patru balamale.


1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa de sus în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

1. 1. Slăbiti patru şuruburi (1).

2. Glisati uşa de jos în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei glisante

Scule speciale:

Fixați componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa piesei de mobilier și ușa aparatului sunt separate. Consultați Instrucțiunile de montare.

4.3.1 Demontarea balamalei glisante

1. 1. Deşurubați două şuruburi (1).

2. Demontați balamaua de sus a ușii de sus (2).

3. Demontați ușa de sus (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de sus a ușii de jos (5).
6. Demontați ușa de jos (6).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele de jos (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.4.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repozitionarea raftului

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.5.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repozitionarea raftului extensibil

Cerință:

Uşa este deschisă.

4.6.1 Demontarea raftului extensibil

1. Trageți afară raftul extensibil până când blocatorul se decuplează.

1. Coborâți raftul extensibil și scoateți-l afară inclinându-l pe o parte.

2. Raftul extensibil este demontat.

4.6.2 Montarea raftului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului din compartimentul congelatorului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului din compartimentul congelatorului

- Trageți afară raftul din compartimentul congelatorului.

Raftul din compartimentul congelatorului este demontat.

4.7.2 Montarea raftului din compartimentul congelatorului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.8.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1).
2. Scoateți containerul pentru alimente înghețate (2).

Containerul pentru alimente înghețate este demontat.

4.8.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.9.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

Containerul este demontat.

4.9.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Repoziționarea separatorului și a capacului containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.10.1 Demontarea separatorului și a capacului containerului pentru fructe și legume

1. Îndepărtați placa de sticlă de pe separator.

1. Scoateți containerul pentru fructe și legume.→452

2. 1. Apăsați maneta prezentă pe ambele părți laterale de pe fața inferioară a separatorului (1).

3. Tragetii separatorul în sus (2).

1. Ridicati separatorul și scoateți-l răsucindu-l pe o parte.

→ Separatorul este demontat.

1. 1. Ridicati capacul containerului pentru fructe și legume.

2. Trageți capacul containerului pentru fructe și legume în față și scoateți-I răsucindu-I pe o parte.

Capacul containerului pentru fructe și legume este demontat.

4.10.2 Montarea separatorului și a capacului containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.11 Repoziționarea containerului pentru alimente proaspete

Cerință:

Uşa este deschisă.

4.11.1 Demontarea containerului pentru alimente proaspete

1. Înclinați containerul pentru alimente proaspete în față (1).
2. Scoateți containerul pentru alimente proaspete (2).

Compartimentul pentru alimente proaspete este demontat.

4.11.2 Montarea containerului pentru alimente proaspete

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.12 Repoziționarea containerului extensibil

Cerință:

Uşa este deschisă.

4.12.1 Demontarea containerului extensibil

1. Înclinati containerul extensibil în față (1).
2. Demontați containerul extensibil (2).

Containerul extensibil este demontat.

4.12.2 Montarea containerului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.13 Înlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.
Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rânire prin tâiere

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.13.1 Demontarea spotului luminos LED

1. Eliberati capacul spotului luminos LED.

1. Trageți capacul spotului luminos LED în interior și simultan împingeți-l în față.

1. Detaşati modulul spotului luminos LED.

1. Deconectați conexiunea electrică a spotului luminos LED.

Sportul luminos LED este demontat.

4.13.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.
