| Тип продукт | Високоналягащ почистващ препарат |
| Марка | STIHL |
| Модел | RE 90 |
| Максимално налягане | 110 bar |
| Дебит | 400 l/h |
| Мощност на двигателя | 1,4 kW |
| Тегло | 6 kg |
| Размери (Д x Ш x В) | 380 x 280 x 280 mm |
| Електрозахранване | 230 V / 50 Hz |
| Дължина на маркуча за високо налягане | 8 m |
| Допустима температура на водата | до 40 °C |
| Клас на защита | IPX5 |
| Ниво на звуково налягане (LpA) | 78 dB(A) |
| Гаранция | 2 години |
| Приложение | Почистване на превозни средства, тераси, градински инструменти |
| Основни функции | Регулиране на налягане, съвместим с почистващ препарат за площи |
| Поддръжка | Редовно почистване на филтъра, отстраняване на котлен камък |
| Указания за безопасност | Носете защитни очила, не насочвайте към хора или животни |
| Резервни части | Дюзи, маркуч, филтър са налични |
Често задавани въпроси - RE 90 STIHL
Въпроси на потребители за RE 90 STIHL
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия високонапорен почистващ уред в PDF формат безплатно! Намерете ръководството си RE 90 - STIHL и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. RE 90 на марката STIHL.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RE 90 STIHL
239 - 263 Ръководство за употреба
263 - 286 Instructiuni de utilizare
Inhaltsverzeichnis
1 Предговор.... 239
2 Информация относно настоящото
Ръководството за употреба.....240
3 Преглед на съдържанието....240
4 Указания за безопасност...... 242
5 Подготовка на апарата за почистване
под високо налягане за работа.....249
6 Сглобяване на апарата за почистване
под високо налягане.... 250
7 Свързване с източника на вода..... 252
8 Свързване на апарата за почистване под високо налягане към електрическата мрежа.... 253
9 Включване и изключване на апарата за почистване под високо налягане..... 254
10 Работа с апарата за почистване под
високо налягане.... 254
11 След работа.....256
12 Транспортиране.... 257
13 Съхранение.... 257
14 Почистване.... 258
15 Поддръжка /обслужване.... 258
16 Ремонт.....258
17 Отстраняване на неизправности..... 259
18 Технически данни.....260
19 Резервни части и принадлежности.....262
20 Отстраняване /изхвърляне.....262
21 Декларация на EC (EU) за съответствие
262
22 Декларация за съответствие UKCA.....263
1 Предговор
Уважаеми клиенти,
Радваме се, че сте избрали изделие на фирма STIHL. Ние разработваме и произвеждаме продукти с най-високо качество в съответствие с изискванията на нашите клиенти. Така се създават продукти, които се отличават с висока надеждност дори при изключително високо натоварване.
STIHL също така държи на най-високото ниво в обслужването. Сътрудниците в специализи-
раните ни търговски обекти са готови да ви дадат компетентна консултация и съвети, както и да поемат комплексно техническо обслужване на закупените от Вас апарати.
STIHL е категоричен привърженик на устойчивото и отговорно отношение към природата. Настоящото ръководство за употреба следва да Ви подпомогне в продължителното, сигурно и екологично използване на Вашия продукт на STIHL.
Благодарим Ви за доверието и Ви пожелаваме удоволствие от употребата на изделието от фирма STIHL.
N.a. Still
Dr. Nikolas Stihl
ВАЖНО! ПРОЧЕТЕТЕ ПРЕДИ УПОТРЕБА – И СЪХРАНЯВАЙТЕ.
2 Информация относно настоящото Ръковод- ството за употреба
2.1 Действащи документи
Валидни са местните предписания за безопасност.
▶ Допълнително към настоящото ръководство за употреба да се прочетат, разберат и съхраняват следните документи:
– Ръководство за употреба и опаковка на използваните принадлежности
– Ръководство за употреба и опаковка на използвания почистващ препарат
2.2 Обозначение на предупреди- телни указания, които се сре- щат в текста
! ОПАСНОСТ
■ Това указание предупреждава за опасностите, които могат да доведат до тежки наранявания или до смърт.
▶ Посочените мерки ще помогнат за предотвратяването на тежки наранявания или смърт.
ПРЕДУПРЕЖДЕНИЕ
■ Това указание предупреждава за опасностите, които могат да доведат до тежки наранявания или до смърт.
▶ Посочените мерки ще помогнат за предотвратяването на тежки наранявания или смърт.
УКАЗАНИЕ
■ Това указание предупреждава за опасности, които могат да доведат до материални щети.
▶ Посочените мерки ще помогнат за предотвратяването на материални щети.
Този символ насочва към глава от настоящото ръководството за употреба.
3 Преглед на съдържа- нието

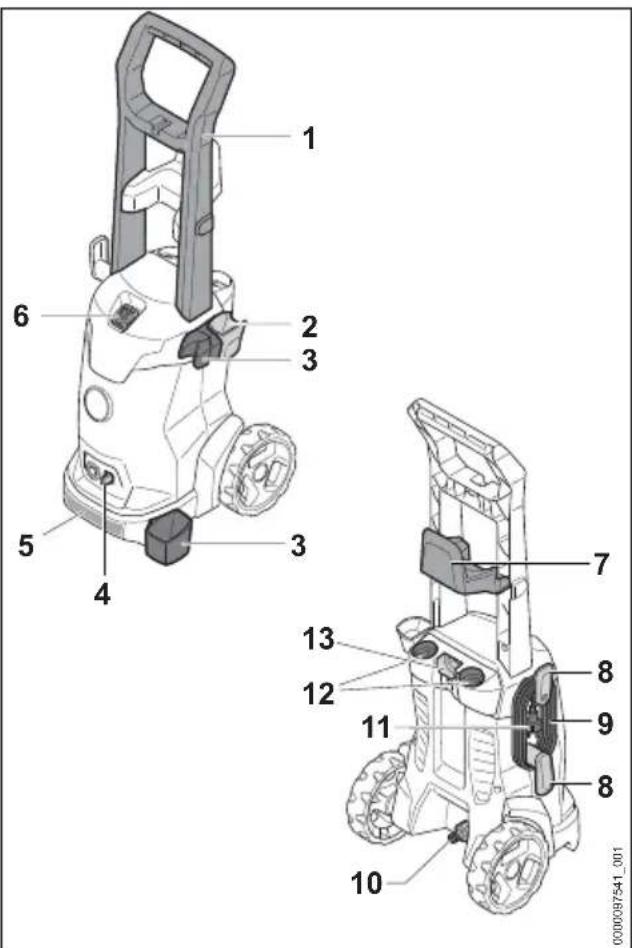

3.1 Водоструйка
3 Преглед на съдържанието български
1 Ръкохватка
Ръкохватката служи за носене на водо- струйката.
2 Държател
Държателят служи за съхранение на пистолета за разпръскване.
3 Държател
Държателят служи за съхранение на пръскащото устройство.
4 Блокиращ лост
Блокиращият лост държи накрайника във водоструйката.

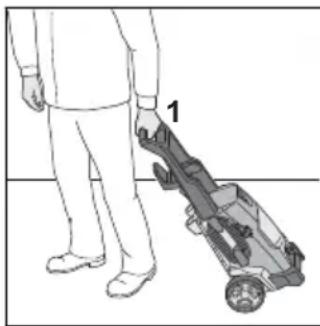

5 Транспортна дръжка
Транспортната дръжка служи за носене на водоструйката.

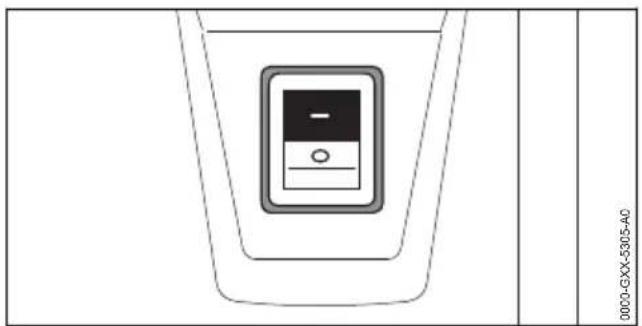

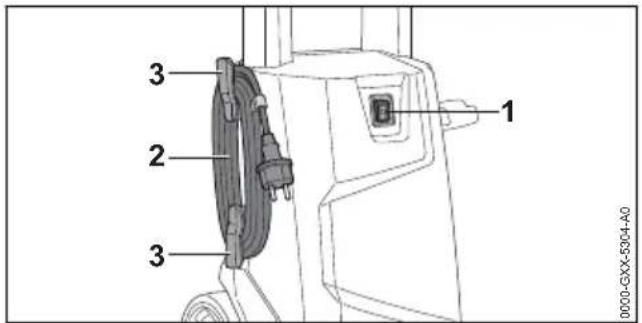

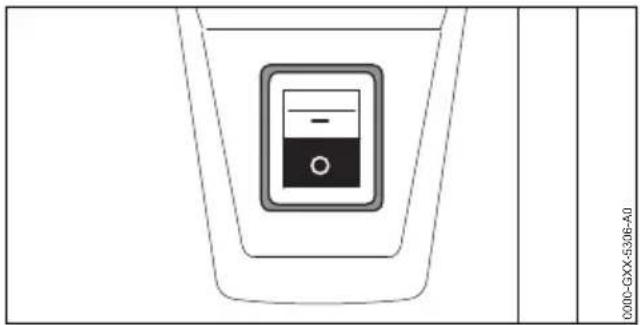

6 Двупозиционен прекъсвач
Двупозиционният прекъсвач служи за включване и изключване на водоструйката.
7 Държател
Държателят служи за съхранение на висо- конапорния маркуч.
8 Държател
Държателят служи за съхранение на захранващия кабел.
9 Захранващ съединителен проводник
Захранващият кабел свързва водоструйката с щепсела.
10 Накрайник
Накрайникът служи за свързване на маркуча за вода.
11 Щепсел
Щепсельт свързва захранващия кабел с контакта.

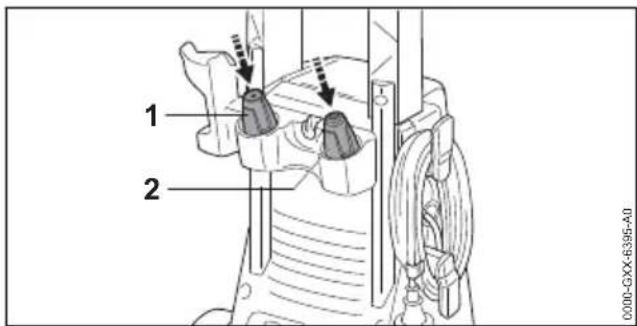

12 Отделения
Отделенията служат за съхранение на доставените дюзи.
13 Държател
Държателят служи за съхранение на комплекта за разпръскване.
# Табелка с техническите данни с машинния номер

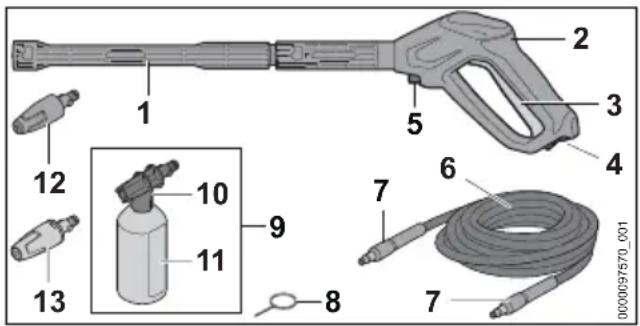

3.2 Пръскащо устройство
Струйната тръба свързва пистолета за разпръскване с дюзата.
2 Пистолет за разпръскване

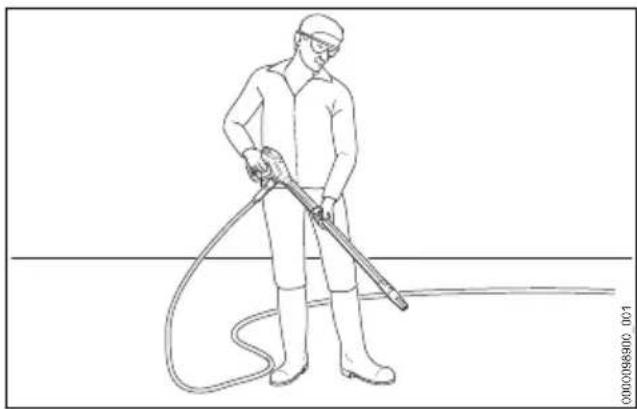

Пистолетът за разпръскване служи за задържане и водене на пръскащото устройство.

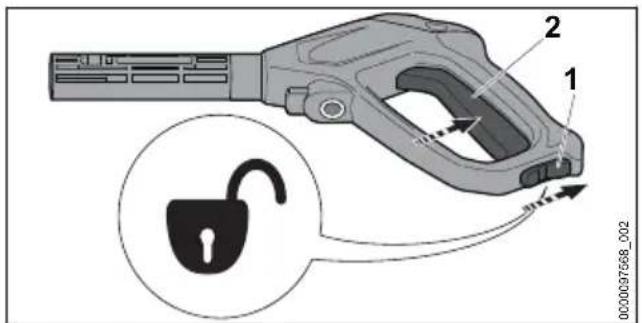

3 Лост
Лостът отваря и затваря вентила в пистолета за разпръскване. Лостът пуска и спира водната струя.
4 Фиксиращ лост
Фиксиращият лост деблокира лоста.

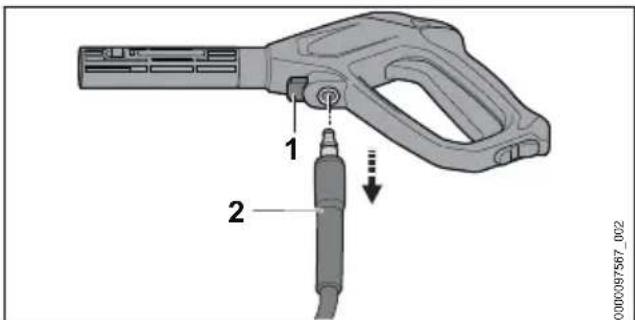

5 Блокиращ лост
Блокиращият лост държи накрайника в пистолета за разпръскване.
Високонапорният маркуч отвежда водата от високонапорната помпа към пистолета за разпръскване.
7 Накрайник
Накрайникът свързва високонапорния маркуч с високонапорната помпа и пистолета за разпръскване.

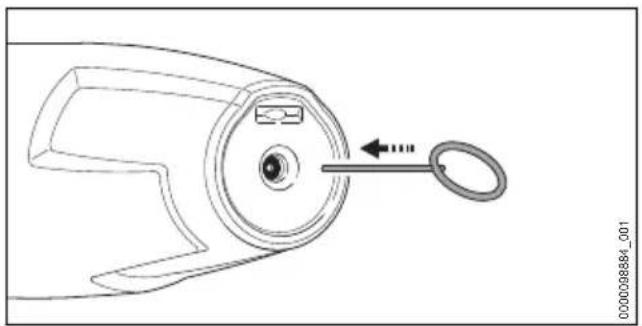

8 Почистваща игла
Почистващата игла служи за почистване на дюзите.

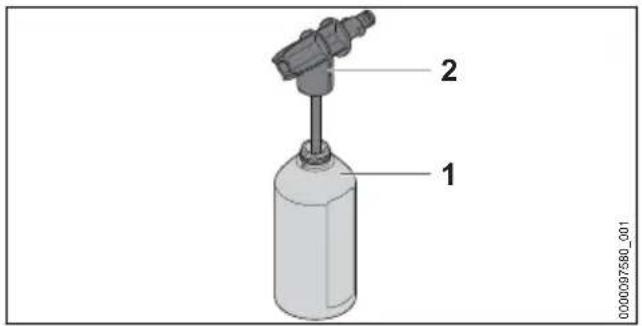

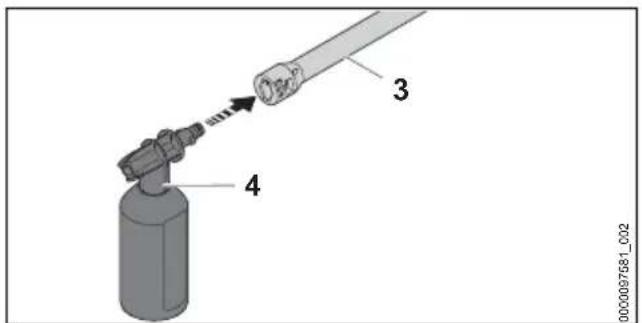

9 Комплект за разпръскване ^12
Комплектът за разпръскване служи за почистване с почистващ препарат.
10 Разпръсквателна дюза
Разпръсквателната дюза смесва водата с почистващия препарат.

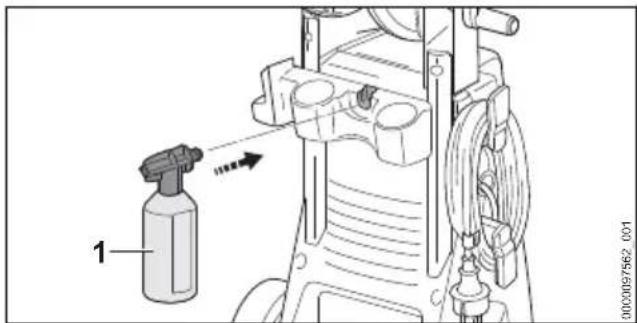

11 Бутилка
Бутилката съдържа почистващ препарат.

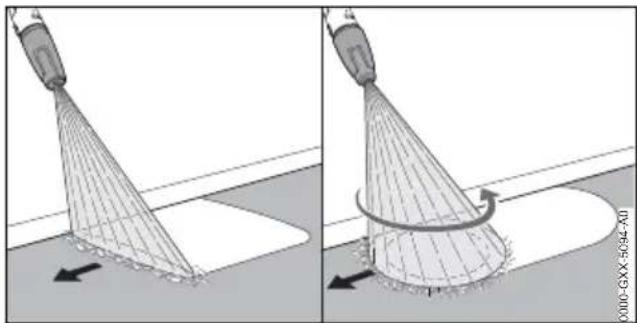

12 Ротационна дюза
Ротационната дюза произвежда устойчива, въртяща се водна струя.
български 4 Указания за безопасност
Дюзата с плоска струя произвежда плоска водна струя.
3.3 Символи
Върху апарата за почистване под високо налягане, пръскащото устройство и комплекта за разпръскване на почистващи препарати могат да се намират символи, които имат следното значение:
Фиксаторният лост отключва лоста в тази позиция.

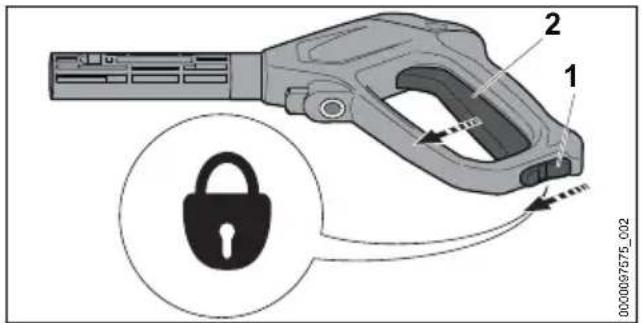

Фиксаторният лост заключва лоста в тази позиция.
Изпразнете комплекта за разпръск- ване на почистващи препарати преди транспортирането или го обе- зопасете така, че да не може да се преобърне или да се измести.
Изделието да не се отстранява / изхвърля заедно с битовите отпадъци.
LWA
Гарантирано максимально ниво на акустичното налягане (ниво на звуковата мощност) в съответствие с директивата 2000/14/EG в децибели /dB(A), за да се направят сравними звуковите емисии на изделията.
STIHL® G
С тези символи се обозначават оригинални резервни части на STIHL и оригинални принадлежности на STIHL.
4 Указания за безопасност
4.1 Предупредителни символи
Предупредителните символи върху водо- струйката означават следното:
Да се спазват указанията за безопасност и мерките, свързани с тях.
Да се прочете, разбере и съхранява настоящото Ръководство за употреба.
Да се носят предпазни очила.
– Водната струя да не се насочва към хора и животни.
– Водната струя да не се насочва към електрически инсталации, електрически
връзки, контакти и токопро- водящи проводници.
– Водната струя да не се насочва към електрически уреди и водоструйката.
В случай, че захранващият или удължителният кабел е повреден: извадете щепсела от контакта.
Водоструйката да не се свързва директно към водопроводната мрежа за питейна вода.
Водоструйката да се изключва при спиране на работа, транспортиране, съхранение, извършване на поддръжка или ремонт.
Водоструйката да не се използва, транспортира или съхранява при температури под 0 °C.
4.2 Употреба по предназначение
Водоструйката STIHL RE 90.0 служи за почи- стване например на превозни средства, ремаркета, тераси, пътища и фасади.
Водоструйката не е подходяща за промишлена употреба.
Водоструйката не трябва да се използва когато вали дъжд.
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Ако водоструйката не се използва по предназначение, може да се стигне до тежки наранявания или смърт на хора, както и до материални щети.
- Използвайте водоструйката така, както е описано в това ръководство за употреба.
Водоструйката STIHL RE 90.0 не е предназначена за следните приложения:
– почистване на азбестов цимент и подобни повърхности
– почистване на повърхности, които са боядисани или лакирани с боя, съдържаща олово
— почистване на повърхности, които влизат в контакт с хранителни продукти
– почистване на самата водоструйка
4.3 Изисквания към ползвателя
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Ползвателите, които не са инструктирани предварително, не са в състояние да разпознаят или преценят опасностите, свързани с водоструйката. Ползвателят или
други хора могат да получат тежки или смъртоносни наранявания.
▶ Прочетете, разберете и съхранявайте настоящото ръководство за употреба.
▶ Когато водоструйката се дава на друг ползвател: да му се предаде също и ръководството за употреба.
▶ Уверете се, че ползвателят удовлетворява следните изисквания:
– Ползвателят е отпочинал.
–Тази машина не трябва да с използва от хора (включително деца) с намалени физически, сетивни или умствени способности или липса на опит и знания.
– Ползвателят е в състояние да раз-
познае и прецени опасностите от
водоструйката.
–Ползвателят е пълно-
летно лице или се обу-
чава професионално в
съответствие с нацио-
налните разпоредби под
надзора на друго лице.
–Ползвателят трябва да е получил инструкции от сътрудник в специализиран търговски обект на фирма STIHL или от друго компетентно лице, преди да пристъпи към работа с водоструйката за първи път.
– Ползвателят не бива да работи с водоструйката когато се намира под въздействие на алкохол, медика-
менти или наркотици.
▶ При съмнения се обърнете към специализиран търговски обект на STIHL.
4.4 Облекло и екипировка
⚠ ПРЕДУПРЕЖДЕНИЕ
■ По време на работа могат да се изхвърчават нагоре предмети с висока скорост. Ползвателят може да получи нараняване.
▶ Носете плътно прилягащи защитни очила. Подходящи защитни очила са тези, които са минали проверка по стандарт EN 166 или по националните нормативи и със съответна маркировка се предлагат в търговската мрежа.
- Трябва да се носи плътно прилягаща риза с дълги ръкави и дълъг панталон.
■ По време на работа могат да се образуват аерозоли. Вдишаните аерозоли могат да увредят здравето и да предизвикат алергични реакции.
- Необходимо да се извърши оценка на риска в зависимост от почистваната повърхност и обкръжението й.
- Ако оценката на риска покаже, че се образуват аерозоли: носете респираторна маска с клас на защита FFP2 или сравним клас.
■ Ако ползвателят носи неподходящи обувки, той може да се подхлъзне. Ползвателят може да получи нараняване.
- Да се носят здрави затворени обувки с предпазващи от хлъзгане подметки с грайфери.
4.5 Работен участък и неговата околност
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Външни хора, деца и животни не могат да разпознават и оценяват опасности, свързани с работа на апарата за почистване с високо налягане и опасностите от евентуално изхвърчащи предмети. Външни хора, деца и животни могат да получат тежки наранявания и да бъдат причинени материални щети.
▶Външни лица, деца и животни да не се допускат в работната зона.
▶Не оставяйте апарата за почистване с високо налягане без наблюдение.
▶Уверете се, че деца не могат да играят с апарата за почистване с високо налягане.
■ Ако се работи по време на дъжд или във влажна среда, може да се получи електрически удар. Той може да причини тежко нараняване на ползвателя или дори смъртен изход, както и повреждане на апарата за почистване с високо налягане.
▶ Не работаете в дъждовно време.
- Монтирайте апарата за почистване с високо налягане така, че да не се мокри от капещата вода.
- Монтирайте апарата за почистване с високо налягане ивън мокър работен участьк.
- Електрическите компоненти на апарата за почистване с високо налягане могат да произвеждат искри. В лесно възпламенима или експлозивна среда искрите могат да предизвикат пожар или експлозия. Може да се стигне до тежки наранявания и смърт на хора и до материални щети.
▶ Да не се работи в лесно възпламенима или експлозивна среда.
4.6 Състояние, съответстващо на изискванията за безопасност
Водоструйката се намира в състояние, съответстващо на изискванията за безопасност, ако са изпълнени следните условия:
– Водоструйката не е повредена.
– Високонапорният маркуч, ръкохватката, муфите и пръскащото устройство не са повредени.
– Високонапроният маркуч, ръкохватката и пръскащото устройство са монтирани правилно.
– Захранващият кабел, удължителният кабел и щепселите им не са повредени.
– Водоструйката е чиста и суха.
– Пръскащото устройство е чисто.
– Елементите на управлението функционират нормално и не са променени.
– Монтирани са оригинални аксесоари на STIHL за тази водоструйка.
– Аксесоарите са монтирани правилно.
⚠ ПРЕДУПРЕЖДЕНИЕ
■ При състояние, неотговарящо на изискванията за техническа безопасност, е въз-
можно конструктивни части вече да не функционират правилно, а предпазните устройства - да не действат. Може да се стигне до сериозни наранявания на хора или смърт.
▶ Работете с изправна водоструйка.
▶ Работете с изправлен високонапорен маркуч, изправна ръкохватка, изправни муфи и изправно пръскащо устройство.
- Монтирайте високонапорния маркуч, ръкохватката и пръскащото устройство така, както е описано в това ръководство за употреба.
▶ Работете с изправлен захранващ кабел, изправлен удължителен кабел и изправлен щепсел.
▶ Ако водоструйката е замърсена или мокра: почистете водоструйката и я оставете да изсъхне.
- Ако пръскащото устройство е замърсено: почистете го.
▶ Не модифицирайте водоструйката.
▶ Ако елементите за управление не функционират: не работете с водоструйката.
- Монтирайте оригинални аксесоари на STIHL за тази водоструйка.
- Монтирайте принадлежностите така, както е описано в това ръководство за употреба или както е описано в ръководството за употреба на принадлежностите.
▶ Не пъхайте предмети в отворите на водоструйката.
▶ Сменете износените или повредени указателни табелки.
▶ При съмнения се обърнете към специализиран търговски обект на STIHL.
4.7 Работа
⚠ ПРЕДУПРЕЖДЕНИЕ
■ В някои ситуации ползвателят не може да работи концентрирано. Тогава ползвателят може да се спъне, да падне и тежко да се нарани.
▶ Работете спокойно и съсредоточено.
▶ Ако условията на видимост или осветление са лоши: не работете с водоструйката.
▶ Работете сами с водоструйката.
▶ Внимавайте за препятствия.
▶ Докато работите, стойте на земята и пазете равновесие. Ако се налага да се работи на високо: използвайте повдигателна работна платформа или устойчиви скелета.
4 Указания за безопасност български
▶ Ако се появят признаци на умора: направете почивка по време на работата.
■ Ако по време на работа забележите про- мени или нещо необичайно в поведението на водоструйката, това означава, че състоянието ј може да не съответства на изискванията за техническа безопасност. В резултат от това може да се стигне до тежки наранявания на хора и възникване на материални щети.
▶ Прекъснете работа, извадете щепсела от контакта и се обърнете към специализиран търговски обект на STIHL.
- Работете с водоструйката в изправено положение.
▶ Не покривайте водоструйката, за да се осигури достатъчен обмен на охлаждащия въздух.
Когато лостът на пистолета за разпръскване се пусне, водоструйката се изключва автоматично и водата вече престава да излиза от дюзата. Водоструйката е в режим на готовност и остава включена. Ако лостът на пистолета за разпръскване се натисне, водоструйката се включва автоматично и от дщзата излиза вода. В резултат от това може да се стигне до тежки наранявания на хора и възникване на материални щети.
▶ Когато не се работи: блокирайте лоста на пистолета за разпръскване.
▶ Изключете водоструйката.
- Извадете щепсела на водоструйката от контакта.
■ При температури под 0 °C върху повърхността, която трябва да бъде почистена, и в частите на водоструйката може да замръзне вода. Тогава ползвателят може да се подхлъзне, да падне и да се нарани тежко. Могат да възникнат материални щети.
- Не използвайте водоструйката при температури под 0 °C.
■ Ако се тегли за високонапорния маркуч, маркуча за вода или захранващия кабел, водоструйката може да се измести или да се преобърне. Могат да възникнат материални щети.
▶ Не теглете за високонапорния маркуч, маркуча за вода или захранващия кабел.
■ Ако водоструйката е поставена върху наклонена, неравна или повърхност без настилка, тя може да се измести и да се преобърне. Могат да възникнат материални щети.
- Поставете водоструйката върху хоризонтална, равна и твърда повърхност.
■ Ако се работи на височина, водоструйката или пръскащото устройство може да падне надолу. В резултат от това може да се стигне до тежки наранявания на хора и възникване на материални щети.
- Използвайте подемна работна платформа или скеле.
▶ Не поставяйте водоструйката върху подемна работна платформа или скеле.
▶ Ако обсегът на високонапорния маркуч не е достатъчен: удължете високонапорния маркуч с удължител.
▶ Обезопасете пръскащото устройство срещу падане.
■ Водната струя може да отдели азбестови влака от третираната повърхност. След изсъхване азбестовите влакна могат да се разпръснат във въ воздуха и да се вдишат. Вдишаните азбестови влакна могат да нанесат вреди на здравето.
▶ Не почиствайте повърхности, съдържащи азбест.
■ Водната струя може да отдели масло от автомобили или машини. Водата, съдържаща масло, може да попадне в почвата, във водоемите или в канализацията. Това представлява опасност за околната среда.
- Почиствайте превозните средства или машините само на места, снабдени с маслен сепаратор в отвеждането на отпадъчните води.
■ Водната струя заедно с боята, съдържаща олово, може да образува аерозоли и вода, които съдържат олово. Аерозолите и водата, съдържащи олово, могат да попаднат в почвата, във водоемите или в канализацията. Вдишаните аерозоли могат да нанесат вреди на здравето и да предизвикат алергични реакции. Това представлява опасност за околната среда.
▶ Не почиствайте повърхности, които са боядисани или лакирани с боя, съдържаща олово.
■ Водната струя може да повреди чувствителните повърхности. Могат да възникнат материални щети.
▶ Не почиствайте чувствителните повърхности с ротационната дюза.
▶ Почиствайте чувствителните повърхности от гума, плат, дърво или други подобни материали с намалено работно налягане и от по-голямо разстояние.
■ Роторната дюза може да се повреди, ако по време на работа се потопи и експлоатира в замърсена вода.
▶ Не използвайте роторната дюза в замърсена вода.
▶ Ако се почиства резервоар: изпразнете резервоара и по време на почистването оставете водата да изтече.
■ Всмуканите лесно запалими и експлозивни течности могат да предизвикат пожари и експлозии. Може да се стигне до тежки наранявания и смърт на хора и до материални щети.
▶ Не всмуквайте или разпръсквайте лесно запалими и експлозивни течности.
■ Всмуканите дразнещи, разяждащи и отровни течности могат да представляват опасност за здравето и да повредят частите на водоструйката. Може да се стигне до тежки наранявания и смърт на хора и до материални щети.
▶ Не всмуквайте или разпръсквайте дразнещи, разяждащи или отровни течности.
■ Мощната водна струя може тежко да нарани хората и животните и да причини материални щети
▶ Водната струя да не се насочва към хора и животни.
- не насочвайте водната струя към трудновидими места.
▶ Не почиствайте дрехите, докато се носят.
▶ Не почиствайте обувките, докато се носят.
- Ако електрическите инсталации, електрическите връзки, контактите и токопроводящите проводници влязат в контакт с водата, може да се стигне до токов удар. Може да се стигне до тежки наранявания и смърт на хора и до материални щети.
▶ Водната струя да не се насочва към електрически инсталации, електрически връзки, контакти и токопроводящи проводници.
▶ Не насочвайте водната струя към захранващия или удължителния кабел.
■ Ако електрическите уреди или водоструй-ката влязат в контакт с водата, може да се стигне до токов удар. Може да се стигне до тежки наранявания и смърт на ползвателя и до материални щети.
▶ Водната струя да не се насочва към електрически уреди и водоструйката.
▶ Дръжте електрическите уреди и водо- струйката далеч от повърхността, която трябва да бъде почистена.
■ Неправилно прокаран високонапорен маркуч може да бъде повреден. В случай на повреждането му водата може неконтролирано да излезе навън под високо налягане. В резултат от това може да се стигне до тежки наранявания на хора и възникване на материални щети.
▶ Не насочвайте водната струя към висо- конапорния маркуч.
▶ Прокарайте висконапорния маркуч така, че да не е опънат или усукан.
▶ Прокарайте високонапорния маркуч така, че да не се повреди, прегъне, смачка или протрие.
■ Неправилно прокаран маркуч за вода може да се повреди, а хората ще се спъват в него. Хората могат да се наранят, а марку- чът за вода да се повреди.
▶ Не насочвайте водната струя към маркуча за вода.
▶ Прокарайте и обозначете маркуча за вода така, че хората да не се спъват в него.
▶ Прокарайте маркуча за вода така, че да не е опънат или усукан.
▶ Прокарайте маркуча за вода така, че да не се повреди, прегъне, смачка или про- трие.
▶ Пазете маркуча за вода от горещина, масло и химикали.
■ Мощната водна струя предизвика противодействащи сили. В резултат от възникналите реактивни сили ползвателят може да изгуби контрол върху пръскащото устройство. Може да се стигне до тежки наранявания на ползвателя и до материални щети.
- Дръжте пистолет за разпръскване здраво с две ръце.
▶ Работете така, както е описано в това ръководство за употреба.
4.8 Почистващ препарат
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Ако почистващият препарат влезе в контакт с кожата или очите, той може да предиз-вика дразнене на кожата или очите.
▶ Съблюдавайте ръководството за употреба на почистващия препарат.
- Избягвайте контакт с почистващи препарати.
▶ При контакт с кожата: засегнатите уча-
тъци на кожата да се измият обилно с
вода и сапун.
▶ При контакт с очите: очите да се изплакват обилно с вода в продължение на най-малко 15 минути и да се потърси лекар.
■ Неправилните или неподходящите почи- стващи препарати могат да повредят водо- струйката или повърхността на обекта, който трябва да бъде почистен, както и да замърсят околната среда.
▶ STIHL препоръчва използването на оригинални почистващи препарати на STIHL.
- Съблюдавайте ръководството за употреба на почистващия препарат.
▶ При съмнения се обърнете към специализиран търговски обект на STIHL.
4.9 Присъединяване към водопроводната мрежа
⚠ ПРЕДУПРЕЖДЕНИЕ
■ При пускане на лоста на пистолета за разпръскване в маркуча за вода възниква обратен удар. При обратния удар замърсената вода може да бъде изтласкана обратно във водопроводната мрежа за питейна вода. Питейната вода може да се замърси.
▶ Водоструйката да не се свързва директно към водопроводната мрежа за питейна вода.
Спазвайте разпоредбите на водоснабдителната компания. Ако е необходимо, при свързване към водопроводната мрежа за питейна вода използвайте разделяне на системата, отговарящо на изискванията (напр. устройство, предотвратяващо обратното оттичане).
■ Замърсената вода или водата, съдържаща пясък, може да повреди частите на водо-струйката.
▶ Използвайте чиста вода.

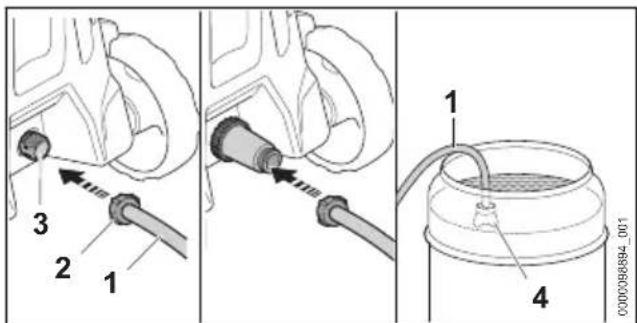

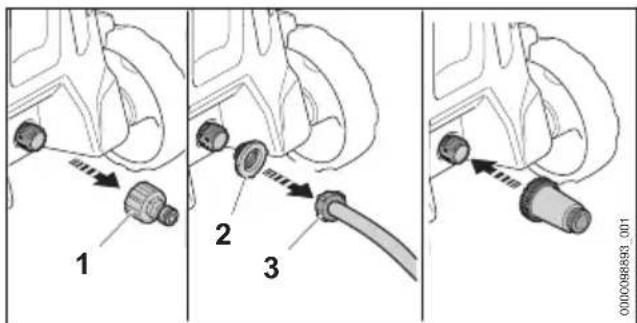

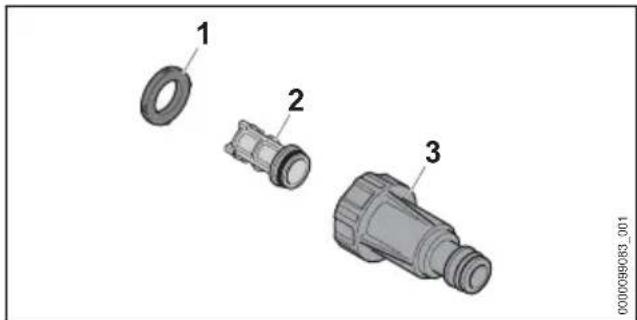

▶ При използване на замърсена или съдържаща пясък вода: използвайте водоструйката заедно с филтър за вода.
■ Ако към водоструйката се подава твърде малко количество вода, частите на водоструйката могат да се повредят.
▶ Отворете крана за вода докрай
▶ Уверете се, че към водоструйката се подава достатьчно количество вода, 18.1.
4.10 Електрическо свързване
Докосване до токопроводящите части може да настъпи по следните причини:
– Захранващият кабел или удължителният проводник е повреден.
– Щепсельт на захранващия кабел или удължителния проводник е повреден.
– Контактът не е монтиран правилно.
⚠️ ОПАСНОСТ
■ Докосването на токопроводящите части може да доведе до електрически удар. Ползвателят може да получи тежки, дори смъртоносни наранявания.
▶ Уверете се, че захранващият кабел, удължителният кабел и щепсельт не са повредени.
Ако захранващият кабел или удължителният проводник е повреден:
▶ Не докосвайте повреденото място.
▶ Извадете щепсела от контакта.
- Хвашайте захранващия кабел, удължителния проводник и техните щепсели само със сухи ръце.
▶ Включвайте щепсела на захранващия или на удължителния кабел в правилно монтиран контакт с предпазител със защитна контактна система.
▶ Присъединяването към мрежата трябва да се извършва от квалифициран електротехник и да отговаря на изискванията на IEC 60364-1. Препоръчително е източникът на електрозахранване към тази машина да бъде свързан или чрез защи-тен прекъсвач срещу утечен ток, който прекъсва електрозахранването веднага щом утечният ток към земята надвиши 30 mA за 30 ms, или да има тестер за заземяване.
■ Повреден или неподходящ удължителен кабел може да предизвика електрически удар. Може да се стигне до сериозни нара- нявания на хора или смърт.
- Използвайте удължителен проводник с правилно подбрано сечение, 18.2.
▶ Използвайте удължителен кабел, подходящ за работа на открито и със защита от водни пръски. - Използвайте удължителен кабел, който притежава същите характеристики, като захранващия кабел на водоструйката, 18.2.
▶ Препоръчително е използването на кабелен барабан, който държи контакта наймалко на 60 mm над земята.
⚠ ПРЕДУПРЕЖДЕНИЕ
■ По време на работа неправилното напрежение на мрежата и неправилната честота на мрежата могат да доведат до свръхна-прежние във водоструйката. Водоструйката може да се повреди.
▶ Уверете с, че напрежението и честотата на мрежата съвпадат с данните, посочени на табелката с техническите данни на водоструйката.
■ Ако няколко електрически уреда са свързани към контакт с няколко гнезда, електрическите компоненти могат да се претоварят по време на работа. Електрическите компоненти могат да се загреят и да предизвикат пожар. Може да се стигне до тежки наранявания и смърт на хора и до материални щети.
Свързвайте водоструйката само към един контакт.
▶ Не свързвайте водоструйката към контакт с няколко гнезда.
■ Неправилно прокарани захранващ и удължителен кабел могат лесно да се повредят, а и хората ще се спъват в тях. Това може да стане причина за травми на хората и за повреждане на захранващия или на удължителния кабел.
- Прокарайте захранващия и удължителния кабел така, че водната струя да не ги докосва.
▶ Прокарайте и обозначете захранващия и удължителния кабел така, че хората да не се спъват в тях. - Прокарайте захранващия кабел и удължителния проводник така, че да не са обтегнати или преплетени.
▶ Прокарайте захранващия кабел и удължителния проводник така, че да не се повредят, прегънат или сплескат, или трият.
▶ Пазете захранващия кабел и удължителния проводник от топлина, масло и химикали.
- Захранващият кабел и удължителният проводник се прокарват по суха основа.
■ По време на работа удължителният проводник се нагрява. Ако образуваната топлина не се отвежда, тя може да предизвика пожар.
▶ В случай, че се използва кабелен барабан: кабелът трябва изцяло да се отвие от барабана.
4.11 Транспортиране
⚠ ПРЕДУПРЕЖДЕНИЕ
■ При транспортирането апаратът апаратът за почистване под високо налягане може да се преобърне или да се измести. Това може да причини тежки наранявания на хора и материални щети.
▶ Блокирайте лоста на пистолета за разпръскване.
- Изключете апарата за почистване под високо налягане.
- Изкарайте щепсела на апарата за почи- стване под високо налягане от електри- чески контакт.
▶ Изпразнете разпръскващия комплект или го обезопасете така, че да не може да се преобърне или да се измести.
- Закрепете апарата за почистване под високо налягане с обтегателни колани, ремъци или с мрежа така, че да не може да се преобърне или да се измести.
■ При температури под 0°C може да замръзне вода в частите на апарата за почистване под високо налягане. Апаратът за почистване под високо налягане може да се повреди.
- Изпразнете високонапорния маркуч и пръскащото устройство.
▶ Ако при транспортиране апара- тът за почистване под високо налягане не може да бъде защи- тен от въздействието на студ: защитете апарата с антифризни средства на гликолна основа.
4.12 Съхранение
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Децата не могат да разпознават и оценяват опасности, свързани с апарата за почи-
стване с високо налягане. Децата могат да бъдат сериозно наранени.
▶ Блокирайте лоста на пистолета за разпръскване.
- Изключете апарата за почистване с високо налягане.
▶ Извадете щепсела за свързване с електрическата мрежа на апарата за почи- стване с високо налягане от контакта.
- Апаратът за почистване с високо налягане да се съхранява извън обсега на деца.
■ Електрическите контакти на апарата за почистване с високо налягане и металните му конструктивни части могат да кородират от влагата. Апаратът за почистване с високо налягане може да се повреди.
- Апаратът за почистване с високо налягане да се съхранява в чисто и сухо състояние.
■ При температури под 0 °C водата в конструктивните детайли на апарата за почистване с високо налягане може да замръзне. Апаратът за почистване с високо налягане може да се повреди.
- Изпразнете високонапорния маркуч и приспособлението за пръскане.
▶ Ако апаратът за почистване с високо налягане не може да бъде съхраняван защитен от замръзване: защитете апарата за почистване с високо налягане с антифриз на основата на гликол.
4.13 Почистване, поддръжка и ремонт
⚠ ПРЕДУПРЕЖДЕНИЕ
■ Ако по време на почистването, поддръжката и ремонта щепсельт е свързан в контакт, водоструйката може да с включи по невнимание. В резултат от това може да се стигне до тежки наранявания на хора и възникване на материални щети.
▶ Блокирайте лоста на пистолета за разпръскване.
▶ Изключете водоструйката.
- Извадете щепсела на водоструйката от контакта.
■ Агресивните почистващи препарати, почистването с водна струя или острите предмети могат да повредят водоструйката. Ако
водоструйката не се почиства правилно, частите ї вече няма да функционират правилно, а предпазните ї устройства ще престанат да действат. Може да се стигне до сериозни наранявания на хората.
▶ Почиствайте водоструйката така, както е описано в това ръководство за употреба.
■ Ако водоструйката не се поддържа или почиства правилно, частите ѹ вече няма да функционират правилно, а предпазните ѹ устройства ще престанат да действат. Може да се стигне до сериозни наранявания на хора или смърт.
- Не поддържайте или почиствайте сами водоструйката.
▶ Ако захранващият кабел е дефектен или повреден: сменете го в специализиран търговски обект на STIHL.
- Ако водоструйката трябва да бъде обслужена или ремонтирана: обърнете се към специализиран търговски обект на STIHL.
5 Подготовка на апарата за почистване под високо налягане за работа
5.1 Подготовка на водоструйката за работа
Преди започване на работа е необходимо да се извършат следните стъпки:
▶ Уверете се, че водоструйката, високонапорният маркучи, съединителният маркуч и захранващият кабел са в безопасно състояние, 4.6.
▶ Почистете водоструйката, 14.
▶ Поставете водоструйката върху стабилна и равна основа, като го обезопасите срещу плъзгане и преобръщане.

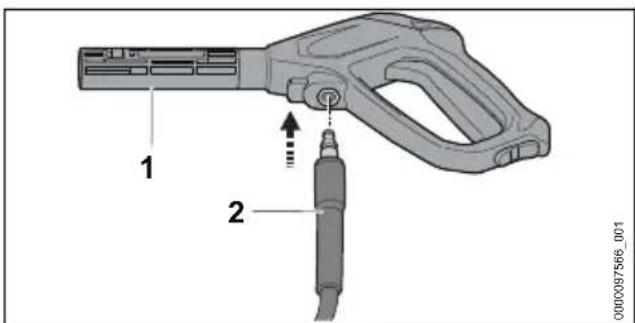

▶ Монтирайте пистолета за разпръскване, 6.3.1.

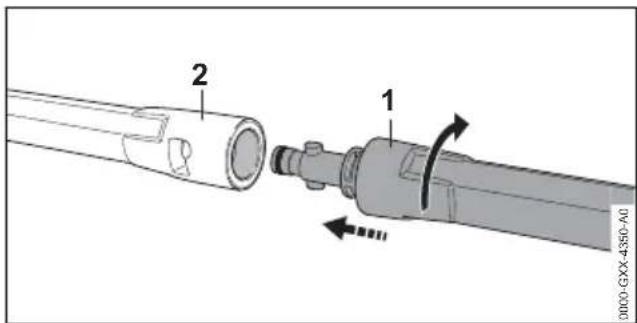

▶ Монтирайте струйната тръба, 6.4.1.
▶ Монтирайте дюзата, 6.5.1.
▶ Ако ще се използва средство за почи- стване: работете със средството за почи- стване, 10.4.

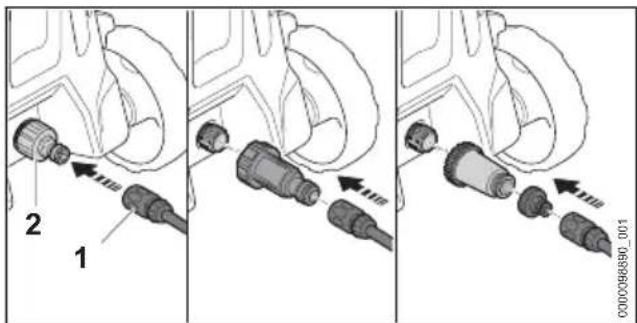

▶ Свържете водоструйката към източник на вода, 7.
▶ Свържете водоструйката към електрическата мрежа, 8.1.
български 6 Сглобяване на апарата за почистване под високо налягане
▶ Ако тези стъпки не могат да се извършат: не използвайте повече водоструйката и се обърнете към специализиран търговски обект на STIHL.
6 Сглобяване на апарата за почистване под високо налягане
6.1 Сглобяване на водоструйката

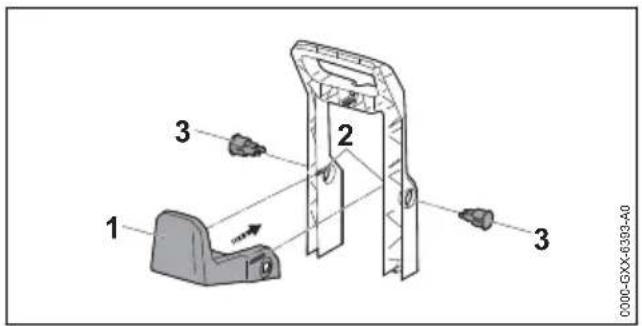

Монтаж на държателя
▶ Поставете държателя (1) във водачите (2).
Държателят (1) се фиксира с шракване.
▶ Поставете пробките (3) в държачите.
Пробките (3) се фиксират с щракване.

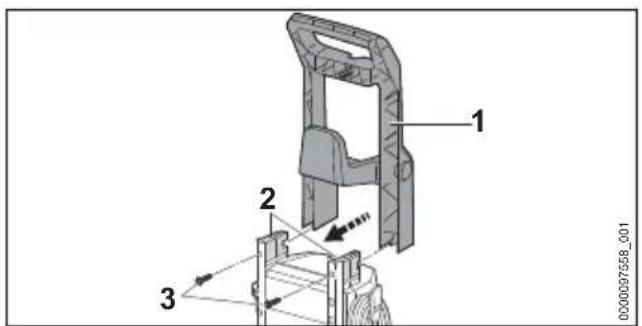

Монтаж на ръкохватката
- Поставете ръкохватката (1) върху държа-
теля (2).
▶ Завийте и затегнете винтовете (3).

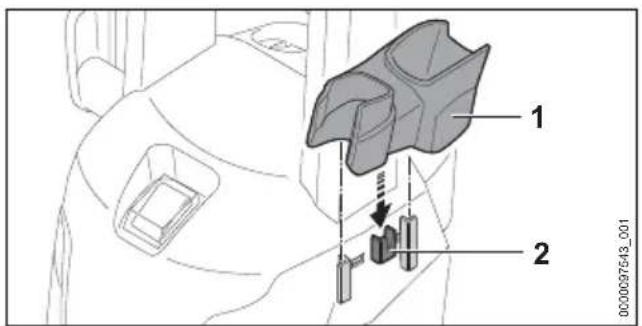

Монтаж на държателя
▶ Окачете държателя (1) във водачите (2). Държателят (1) се фиксира с щракване.

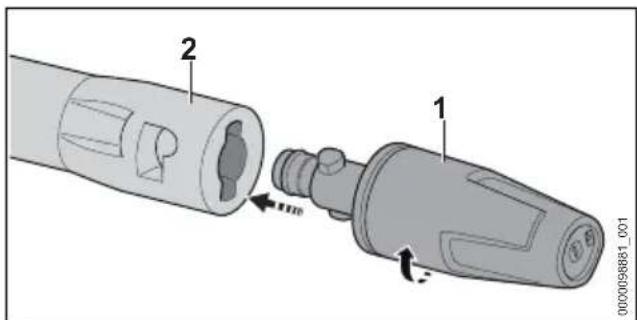

Поставяне на дюзите
- Поставете дюзата с плоска струя (1) ротационната дюза (2).
Демонтаж на комплекта за разпръскване
▶ Поставете комплекта за разпръскване (1).
6.2 Монтиране и демонтиране на високонапорния маркуч
- Поставете накрайника (1) във водоструйката (2).
Накрайникът (1) се фиксира с щракване.

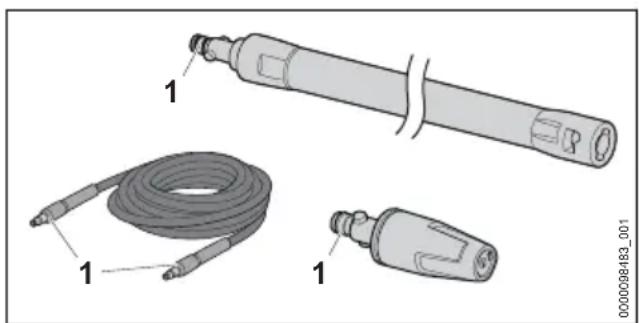

▶ Ако накрайникът (1) се поставя трудно във водоструйката: смажете накрайника (1) с арматурна грес.
6 Сглобяване на апарата за почистване под високо налягане български
▶ Натиснете блокиращия лост (2) и го задръжте натиснат.
▶ Издърпайте накрайника (2).
6.3 Монтиране и демонтиране на пистолета за разпръскване
6.3.1 Монтаж на пистолета за разпръск- ване
▶ Поставете накрайника (2) в пистолета за разпръскване (1).
Накрайникът (2) се фиксира с щракване.
▶ Ако накрайникът (2) се поставя трудно в пистолета за разпръскване (1): смажете уплътнението на накрайника (2) с арматурна грес.
6.3.2 Демонтаж на пистолета за раз- пръскване
▶ Натиснете блокиращия лост (1) и го задръжте натиснат.
▶ Издърпайте накрайника (2).
6.4 Монтиране и демонтиране на струйната тръба
6.4.1 Монтаж на струйната тръба
▶ Вкарайте струйната тръба (1) в пистолета за разпръскване (2).
- Завъртайте струйната тръба (1), докато се фиксира.
▶ Ако струйната тръба (1) трудно влиза в пистолета за разпръскване (2): смажете уплътнението на струйната тръба (1) с арматурна смазка.
6.4.2 Демонтаж на струйната тръба
▶ Стиснете заедно струйната тръба (1) и пистолета за разпръскване (2) и завъртете до упор.
▶ Отделете струйната тръба (1) от пистолета за разпръскване (2).
6.5 Монтиране и демонтиране на дюзата
6.5.1 Монтаж на дюзата
▶ Поставете дюзата (1) в струйната тръба (2).
▶ Въртете дюзата (1), докато се фиксира.
български 7 Свързване с източника на вода
▶ Ако дюзата (1) се поставя трудно в струйната тръба (2): смажете уплътнението на дюзата (1) с арматурна грес.

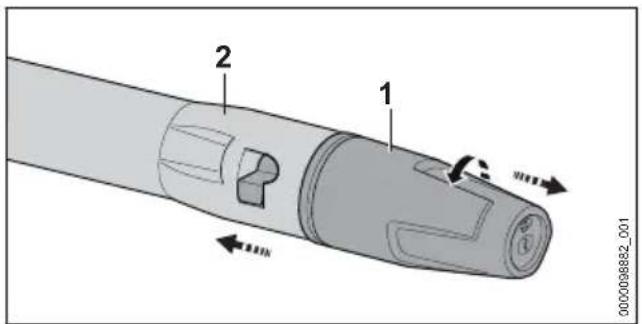

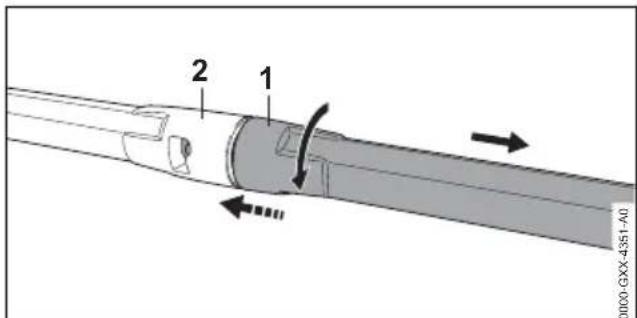

6.5.2 Демонтаж на дюзата
▶ Стиснете заедно дюзата (1) и струйната тръба (2) и ги завъртете до упор.
▶ Отделете дюзата (1) от струйната тръба (2).
7 Свързване с източника на вода
7.1 Свързване на водоструйката към водопроводната мрежа

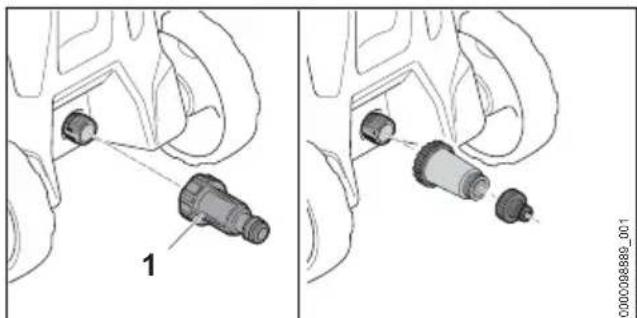

Свързване на филтъра за вода
Ако водоструйката работи със съдържаща пясък вода или с вода от цистерни, към водоструйката трябва да се свърже филтър за вода Филтърът за вода филтрира пясъка и мръсотията от водата и така предпазва частите на водоструйката от повреди.
В зависимост от пазара във водоструйката може да е включен и филтър за вода.
▶ Отвийте накрайника.
Завъртете филтъра за вода (1) върху връзката за вода и го затегнете здраво с ръка.
Присъединяване на маркуча за вода Маркучът за вода трябва да отговаря на следните изисквания:
– Диаметърът на маркуча за вода е 1/2".
- Маркучът за вода е дълъг между 10 m и 25 m.
- Свържете маркуча за вода към кран за вода.
- Отворете крана за вода докрай и изплакнете маркуча за вода с вода.
Пясъкът и мръсотията се измиват от мар- куча за вода. Маркучът за вода се обезвъ- здушава.
▶ Затворете крана за вода.
▶ Поставете муфата (1) върху накрайника (2). Муфата (1) се фиксира с щракване.
▶ Отворете крана за вода докрай.
▶ Ако струйната тръба е монтирана на пистолета за разпръскване: демонтирайте струйната тръба.
▶ Натискайте лоста на пистолета за разпръскване, докато от пистолета за разпръскване започне да излиза равномерна водна струя.
▶ Пуснете лоста на пистолет за разпръскване.
- Блокирайте лоста на пистолета за разпръскване.
▶ Монтирайте струйната тръба.
▶ Монтирайте дюзата.
Изваждане на маркуча за вода
▶ Затворете крана за вода.
▶ За деблокиране на муфата: извадете или завъртете и задръжте пръстена (1).
▶ Извадете муфата от накрайника (2).

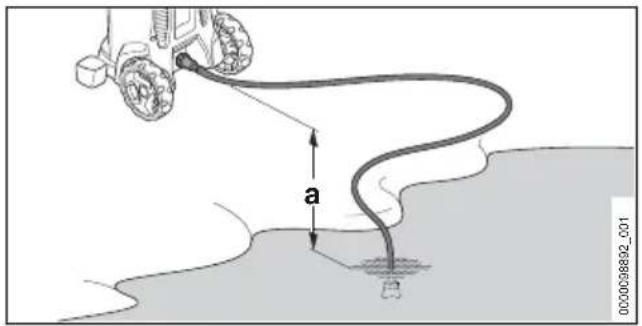

7.2 Свържете водоструйката към друг водоизточник.
Водоструйката всмуква вода от резервоари за събiranе на дъждовна вода, цистерни и от течащи или неподвижни водоеми.
За да може водата да бъде засмукана, разликата във височината между водоструйката и източника на вода не трябва да надвишава максимальната височина на изсмукване (а), 18.1.
Трябва да се използва подходящ комплект за всмукване на STIHL. Комплектът за всмукване включва маркуч за вода със специална муфа.
В зависимост от пазара във водоструйката може да е включен подходящ комплект за всмукване на STIHL.
Свързване на филтъра за вода
Ако водоструйката работи със съдържаща пясък вода от резервоари за събiranе на дъждовна вода, цистерни или от течащи или неподвижни водоеми, към водоструйката трябва да се свърже филтър за вода.
В зависимост от пазара във водоструйката може да е включен и филтър за вода.
▶ Отвийте накрайника (1).
▶ Поставете цедката във входния отвор за водата (2) в муфата на маркуча за водата (3).
Присъединяване на маркуча за вода
▶ Напълнете маркуча за вода (1) с вода така, че в него повече да няма въздух.
Завъртете муфата (2) върху присъединителния щущер на водоструйката (3) и я затегнете здраво с ръка.
▶ Окачете смукателната камбана (4) във водоизточника така, че смукателната (4) да не докосва земята.
▶ Ако пистолетът за разпръскване е монтиран на високонапорния маркуч: демонтирайте пистолета за разпръскване.
- Дръжте високонапорния маркуч надолу.
▶ Включвайте водоструйката, докато от водо- напорния маркуч започне за излиза равно- мерна струя вода.
УКАЗАНИЕ
■ Ако водоструйкта не засмуква вода, помпата може да работи на сух ход, а водоструйката да се повреди.
▶ Ако след две минути от високонапорния маркуч не започне да излиза вода: изключете водоструйката и проверете подаването на вода.
▶ Изключете водоструйката.
- Монтирайте пистолета за разпръскване на високонапорния маркуч.
▶ Натиснете лоста на пистолета за разпръскване и го задръжте натиснат.
▶ Включете водоструйката.
8 Свързване на апарата за почистване под високо
български 9 Включване и изключване на апарата за почистване под високо наляга...
налягане към електриче- ската мрежа
8.1 Свързване на апарата за почистване под високо наля- гане към електрическата мрежа
- Поставете двупозиционния превключвател (1) в положение 0.
▶ Свалете присъединителния захранващ проводник (2) от държачите му (3).
▶ Вкарайте щепсела на присъединителния захранващ проводник в правилно монтиран контакт.
9 Включване и изключване на апарата за почистване под високо налягане
9.1 Включване на водоструйката
Когато водоструйката се включва, могат да се появят колебания на напрежението при неблагоприятни условия на мрежата. Колебанията на напрежението могат да повлияят неблагоприятно върху други присъединени консуматори
- Поставете двупозиционния превключвател в положение I.
9.2 Изключете апарата за почи- стване под високо налягане
- Поставете двупозиционния превключвател в положение 0.
10 Работа с апарата за почистване под високо налягане
10.1 Държане и водене на пистолета за разпръскване
- Дръжте пистолет за разпръскване е една ръка за ръкохватката така, че палецът Ви да обхваща ръкохватката.
▶ С другата си ръка дръжте струйната тръба така, че палецът Ви да обхваща струйната тръба.
▶ Насочете дюзата към земята.
10 Работа с апарата за почистване под високо налягане български
10.2 Натискане и блокиране на лоста на пистолета за раз-пръскване
Натискане на лоста на пистолета за разпръск- ване
▶ Поставете фиксиращия лост (1) в положение ☑
▶ натиснете лоста (2) и го задръжте натиснат. Високонапорната помпа се включва автоматично и водата излиза от дюзата.
Блокирайте лоста на пистолета за разпръск- ване
▶ Пуснете лоста (2).
Високонапорната помпа се изключва автоматично и водата престава да излиза от дюзата. Водоструйката остава включена.
▶ Поставете фиксиращия лост (1) в положение ⏻.
10.3 Почистване
В зависимост от приложението може да се работи със следните дюзи:
– Плоскоструйна дюза: плоскоструйната дюза е подходяща за почистване на големи повърхности.
– Роторна дюза: роторната дюза е подходяща за отстраняване на упорити замърсявания.
От по-малко разстояние може да се работи, когато се налага да се отстрани упорити замърсявания.
От по-голямо разстояние може да се работи, ако е необходимо да се почистят големи повърхности:
– лакирани повърхности
— повърхности от дърво
– повърхности от гума

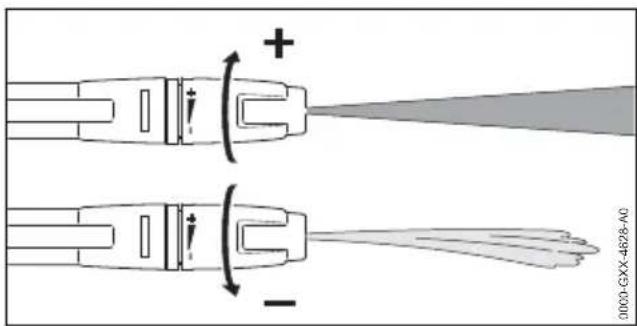

Плоскоструйната дюза може да се настройва.
Ако плоскоструйната дюза се завърти в посока "+" , работното налягане се покачва.
Ако плоскоструйната дюза се завърти в посока "-", работното налягане спада.
▶ Преди почистването насочете водната струя към някое незабележимо място, за да се провери дали не се е повредила повърхността.
▶ Разстоянието между дюзата и почистваната повърхност се избира така, че да не се повреди почистваната повърхност.
▶ Нагласете плоскоструйната дюза така, че да не се повреди почистваната повърхност.
▶ Придвижвайте пръскащото устройство равномерно покрай почистваната повърхност.
- Бавно и премерено се придвижвайте напред.
10.4 Работа с почистващия препарат
Почистващите препарати могат да усилият почистващото въздействие на водата. За работите с почистващите средства трябва да се използва комплектът за разпръскване на STIHL. Комплектът за разпръскване на STIHL се съдържа в обхвата на доставката в зависимост от изпълнението и пазара.
▶ Дозирайте и използвайте почистващия препарат така, както е описано в ръководството му за употреба.
▶ Напълнете бутилката (1) с максимум 500 ml почистващ препарат.
Завъртете разпръсквателната дюза (2) върху бутилката (1) и я затегнете здраво с ръка.
▶ Ако на струйната тръба (3) е монтирана дюза: демонтирайте дюзата.
▶ Монтирайте комплекта за разпръскване (4) на струйната тръба (3).
▶ Преди почистване накиснете силно замърсените повърхности във вода.
▶ Натиснете лоста на пистолета за разпръскване и разпръскайте средство за почи-стване върху повърхността, която трябва да се почисти
▶ Нанесете почистващия препарат от долу нагоре и не го оставяйте да изсъхне.
▶ Демонтирайте комплекта за разпръскване.
▶ Монтирайте дюзата.
▶ Почистете повърхността.
11 След работа
11.1 След работа
- Изключете водоструйката и издърпайте щепсела от контакта.
▶ Ако водоструйката е свързана към водопроводната мрежа: затворете крана за вода.
▶ Натиснете лоста на пистолета за разпръск- ване. Налягането на водата се понижава. -
Блокирайте лоста на пистолета за разпръскване.
-
Разединете водоструйката от водоизточника.
▶ Извадете маркуча за вода.
▶ Демонтирайте високонапорния маркуч и оставете останалата вода да изтече от него.
▶ Демонтирайте и почистете дюзата и струйната тръба.
▶ Демонтирайте пистолета за разпръскване и оставете останала вода да изтече от пистолета за разпръскване.
▶ Почистете водоструйката.

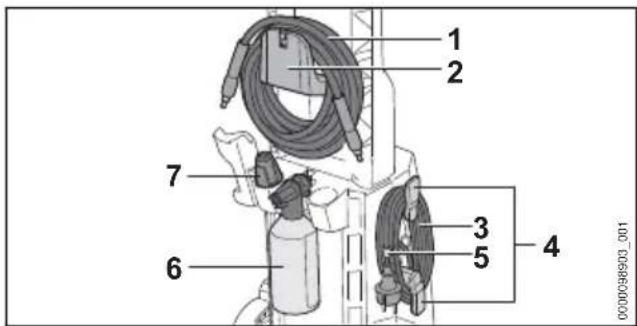

▶ Навийте високонапорния маркуч (1) и го окачете на държателя (2).
▶ Навийте захранващия кабел (3) около държателя (4).
- Закрепете захранващия кабел (3) със скобата (5).
▶ Поставете комплекта за разпръскване (6).
▶ Поставете дюзата (7).

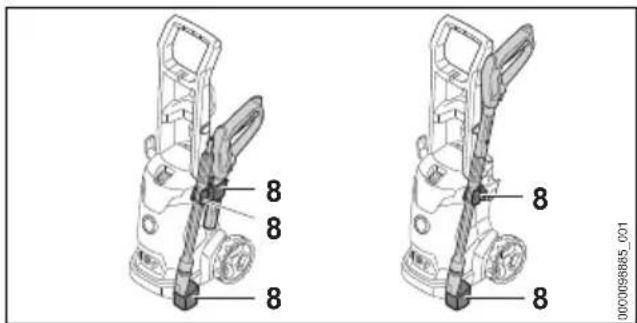

▶ Съхранявайте пръскащото устройство в държателите (8) на водоструйката.
11.2 Защита на апарата за почи- стване под високо налягане с антифриз
Ако при транспортиране или съхраняване апаратът за почистване под високо налягане не може да бъде защитен от въздействието на студ: защитете апарата с антифризни средства на гликолна основа. Антифризът препятства замръзването на вода в апарата за почистване под високо налягане и по този начин предпазва апарата от повреждането. ▶ Демонтирайте струйната тръба.
12 Транспортиране български
▶ Свържете към апарата за почистване под високо налягане колкото се може по-къс маркуч за вода.
Колкото по-къс е маркучът за вода, толкова по-малко количество антифриз ще потребва.
▶ Смесвайте антифриза така, както е описано в Ръководството за употреба на съответния антифриз.
▶ Сипете антифриза в чист съд.
▶ Потопете маркуча за вода в съда с анти-фриза.
▶ Натиснете лоста на пистолета за разпръскване и го дръжте натиснат.
▶ Включете апарата за почистване под високо налягане.
- Дръжте лоста на пистолета за разпръскване натиснат, докато равномерната струя с антифриза започне да излиза от пистолета за разпръскване и насочете пистолета в съда.
▶ Натиснете лоста на пистолета за разпръскване няколко пъти и след това го отпуснете.
▶ Изключете апарата за почистване под високо налягане и издърпайте мрежовия щепсел от контакта.
▶ Демонтирайте пистолета за разпръскване, високонапорния маркуч и маркуча за вода и оставате антифриза да стича в съда.
- Съхранявайте или унищожавайте анти-
фриза в съответствие със съществуващите
изисквания и по начин, незамърсяващ окол-
ната среда.
12 Транспортиране
12.1 Транспортиране на водо- струйката
- Изключете водоструйката и издърпайте щепсела от контакта.
- Изпразнете резервоара на средството за почистване или го обезопасете така, че да не може да се преобърне, падне или изме- сти.
Дърпане или носене на водоструйката
▶ Дърпайте водоструйката за ръкохватката (1).
▶ Дърпайте водоструйката за ръкохватката (1) и я носете за транспортната дръжка (2).
Транспортиране на водоструйката в превозно средство
▶ Обезопасете водоструйката така, че да не може да се преобърне или измести.
▶ Ако водоструйката не може да бъде транспортирана, защитена от замръзване: защитете водоструйката с антифриз.
13 Съхранение
13.1 Съхраняване на апарата за почистване под високо наля- гане
▶ Изключете апарата за почистване под високо налягане и издърпайте мрежовия щепсел от контакта.
▶ Апаратът за почистване под високо налягане трябва да се съхранява така, че да бъдат изпълнени следните условия:
– Апаратът за почистване под високо налягане да се намира извън обсега на деца.
– Апаратът за почистване под високо налягане е чист и сух.
– Апаратът за почистване под високо налягане да се намира в затворено помещение.
– Апаратът за почистване под високо налягане се съхранява в температурен диапазон над 0°C.
- Ако апаратът за почистване под високо налягане не може да се съхранява в място, защитено от въздействието на студ: защитете апарата за почистване под високо налягане с антифризни средства.
14 Почистване
14.1 Почистване на водоструйката и на аксесоарите
- Изключете водоструйката и извадете щеп-
села от контакта.
▶ Почистете водоструйката, високонапорния маркуч, пистолета за разпръскване и аксесоарите.
▶ Почистете накрайника и муфите на водо- струйката, високонапорния маркуч и на пистолета за разпръскване с влажна кърпа.
▶ Почистете вентилационните отвори с четка.

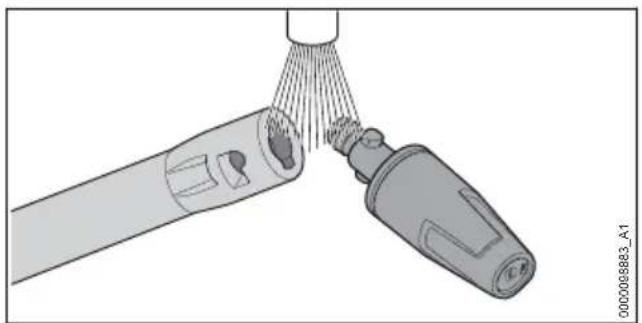

14.2 Почистване на дюзата и на струйната тръба
▶ Подсушете дюзата и струйната тръба под течаща вода и ги подсушете с кърпа.
▶ Ако дюзата е запушена: почистете я с почи- стващата игла.

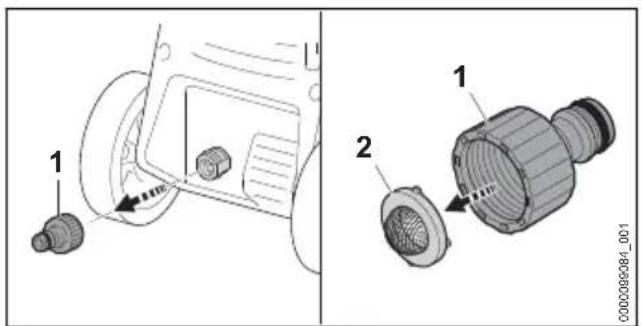

14.3 Почистване на цедката на входния отвор за водата
- Отвинтете накрайника (1) на връзката за вода.
▶ Снемете цедката във входния отвор за водата (2) от накрайника.
▶ Изплакнете цедката във входния отвор за водата (2) под течаща вода.
▶ Поставете цедката във входния отвор за водата (2) в накрайника.
▶ Навийте накрайника (1) и го затегнете на ръка.
14.4 Почистване на филтъра за вода
Филтърът за вода трябва да се разглоби, за да се почисти.
- Извадете уплътнението (1) от корпуса на филтъра (3).
▶ Извадете филтъра (2) от корпуса на филтъра (3).
▶ Изплакнете уплътнението (1) и филтъра (2) под течаща вода.
▶ Смажете уплътнението (1) с арматурна грес.
▶ Сглобете отново филтъра за вода.
15 Поддръжка /обслужване
15.1 Интервали за техническо обслужване и поддръжка
Интервалите за провеждане на техническо обслужване и поддръжка зависят от условията на околната среда и работните условия. Фирмата STIHL препоръчва да се спазват следните интервали за техническо обслужване и поддръжка:
Месечно
▶ Почистване на цедката във входния отвор за водата
16 Ремонт
16.1 Ремонт на апарата за почи- стване под високо налягане
Ползвателят не бива самостоятельно да извършва ремонт на апарата за почистване под високо налягане и принадлежностите.
▶ Ако апаратът за почистване под високо налягане или принадлежностите са повредени: не ги използвайте и се обърнете към
специализиран търговец на STIHL за помощ.
17 Отстраняване на неизправности
17.1 Отстраняване на неизправностите на водоструйката
| Неизправност Причи на Отстраняване | ||
| Водоструйката не тръгва, въпреки че лостът на пистолета за разпръскване е натиснат. | Щепсельт на захранващия или на удължителния кабел не е включен. | ► Включете щепсела на захранващия или на удължителния кабел. |
| Защитният прекъсвач за електрически мрежи (предпазител) или защитният прекъсвач срещу утечен ток се е задействал.Електрическата верига е електрически претоварена или дефектна. | ► Потърсете и отстранете причината за задействането.Поставете защитния прекъсвач за електрически мрежи (предпазител) или защитния прекъсвач срещу утечен ток.► Изключете останалите, включени в същата електрическа верига консуматори на електроенергия. | |
| Контактът е защитен твърде малко. | ► Вкарайте щепсела на захранващия кабел в правилно защитен контакт, 18.1. | |
| Удължителният проводник е с грешно сечение. | ► Използвайте удължителен проводник с правилно сечение, 18.2 | |
| Удължителният проводник е твърде дълъг. | ► Използвайте удължителен кабел с правилна дължина, 18.2 | |
| Електродвигателят е твърде топъл. | ► Оставете водоструйката да се охлади за 5 минути.► Почистете дюзата. | |
| При включване водоструйката не се задейства.Електродвигателят ръмжи. | Напрежението на мрежата е твърде ниско. | ► Натиснете лоста на пистолета за разпръскване или го задръжте натиснат и включете водоструйката.► Изключете останалите, включени в същата електрическа верига консуматори на електроенергия. |
| Удължителният кабел е с грешно сечение. | ► Използвайте удължителен проводник с правилно сечение, 18.2 | |
| Удължителният проводник е твърде дълъг. | ► Използвайте удължителен кабел с правилна дължина, 18.2 | |
| По време на работа водоструйката се изключва. | Щепсельт на захранващия или на удължителния кабел е изваден от контакта. | ► Включете щепсела на захранващия или на удължителния кабел. |
| Защитният прекъсвач за електрически мрежи (предпазител) или защитният прекъсвач срещу утечен ток се е задействал.Електрическата верига е електриечески претоварена или дефектна. | ► Потърсете и отстранете причината за задействането.Поставете защитния прекъсвач за електрически мрежи (предпазител) или защитния прекъсвач срещу утечен ток.► Изключете останалите, включени в същата електriческа верига консуматори на електроенергия. | |
| Неизправност Причи | на Отстраняване | |
| Контактът е защите | твърде малко. ► Включете щепсела | на захранващия кабел в правилния защитен контакт, 18.1. |
| Електродвигателят е твърде топъл. | Оставете водоструйката да се охлади за 5 минути.► Почистете дюзата. | |
| Високонапорната помпа се включва и изключва постоянно без лостът на пистолета за разпръскване да е бил натиснат. | Високонапорната помпа,високонапорният маркуч или пръскащото устройство не са уплътнени. | ► Водоструйката да се провери от специализиран търговски обект на STIHL. |
| Работното налягане се колебае или се понижава. | Има недостиг на вода. ► Отворете кра | на за вода докрай.► Уверете се, че количеството вода е достатъчно. |
| Дюзата е запушена. ► Почистете дюзата. | ||
| Цедката във входния отвор за водата или филтърът за вода са запушени. | ► Почистете цедката във входния отвор за водата или филтъра за вода. | |
| Високонапорната помпа,високонапорният маркуч или пръскащото устройство не са уплътнени или са дефектни. | ► Водоструйката да се провери от специализиран търговски обект на STIHL. | |
| Водната струя е с променена форма. | Дюзата е запушена. ► Почистете дюзата. | |
| Дюзата е износена. ► Сменете дюзата. | ||
| Не се всмуква допълнително количество почистващ препарат. | Бутилката е празна. ► Напълнете бутилката с почистващ препарат. | |
| Дюзата на комплекта за разпръскване е запушена. | ► Почистете дюзата на комплекта за разпръскване. | |
| Връзките на водоструйката,високонапорният маркуч, пистолетът за разпръскване или струйната тръба се свързват трудно. | Уплътненията на връзките не са смазани. | ► Смажете уплътненията. 17.2 |
17.2 Смазване на уплътненията
- Смажете уплътненията (1) с арматурна грес.
18 Технически данни
18.1 Водоструйка STIHL RE 90.0
Изпълнение 100 V / 50 - 60 Hz
– защитно устройство (характеристика „С“ или „К“): 15 А
– консумация на мощност: 1,4 kW
– електрически клас на защита: II
– електрическа степен на защита: IPX5
– работно налягане (p): 6,7 MPa (67 bar)
– максимально допустимо налягане (p max.): 10 MPa (100 bar)
– максимально налягане на входящата вода (p in max.): 1 MPa (10 bar)
18 Технически данни български
– максимальен дебит на водата (Q max.): 7,5 l/min (450 l/h)
– минимален дебит на водата (Q min.): 5,4 l/min (320 l/h)
– максимальна смукателна височина: 0,5 m
- максимальна температура на водата в режим на работа под налягане (t in max): 40 °C
– максимальна температура на водата в режим на всмукване: 20 °C
- Размери
- Дължина: 340 mm
- Ширина: 320 mm
- височина: 880 mm
– дължина на високонапорния маркуч: 6 m
– тегло (m) с монтирани аксесоари: 8 kg
Изпълнение 127 V / 60 Hz
– защитно устройство (характеристика „С“ или „К“): 15 А
– консумация на мощност: 1,5 kW
– електрически клас на защита: II
– електрическа степен на защита: IPX5
– работно налягане (p): 7,2MPa (72 bar)
– максимально допустимо налягане (p max.): 10 MPa (100 bar)
– максимально налягане на входящата вода (p in max.): 1 MPa (10 bar)
– максимальен дебит на водата (Q max.): 7,5 l/min (450 l/h)
– минимален дебит на водата (Q min.): 5,5 l/min (330 l/h)
– максимальна смукателна височина: 0,5 m
– максимальна температура на водата в режим на работа под налягане (t in max): 40 °C
– максимальна температура на водата в режим на всмукване: 20 °C
- Размери
- Дължина: 340 mm
- Ширина: 320 mm
- височина: 880 mm
– дължина на високонапорния маркуч: 6 m
– тегло (m) с монтирани аксесоари: 8 kg
Изпълнение 120 V - 127 V / 60 Hz
– защитно устройство (характеристика „С“ или „К“): 15 А
– консумация на мощност: 1,5 kW
– електрически клас на защита: II
– електрическа степен на защита: IPX5
– работно налягане (p): 7,2MPa (72 bar)
– максимально допустимо налягане (p max.): 10 MPa (100 bar)
– максимально налягане на входящата вода (p in max.): 1 MPa (10 bar)
– максимальен дебит на водата (Q max.): 7,2 l/min (430 l/h)
– минимален дебит на водата (Q min.): 5,5 l/min (330 l/h)
– максимальна смукателна височина: 0,5 m
– максимальна температура на водата в режим на работа под налягане (t in max): 40 °C
– максимальна температура на водата в режим на всмукване: 20 °C
– Размери
– Дължина: 340 mm
– Ширина: 320 mm
– височина: 880 mm
– дължина на високонапорния маркуч: 6 m
– тегло (m) с монтирани аксесоари: 8 kg
Изпълнения от 220 V до 240 V / от 50 до 60 Hz
– защитно устройство (характеристика „С“ или „К“): 10 А
– консумация на мощност: 2,1 kW
– максимально допустим мрежов импеданс: 0,21 Ohm
– електрически клас на защита: II
– електрическа степен на защита: IPX5
– работно налягане (p): 10 MPa (100 bar)
– максимально допустимо налягане (p max.): 13 MPa (130 bar)
– максимально налягане на входящата вода (p in max.): 1 MPa (10 bar)
– максимальен дебит на водата (Q max.): 7,4 l/min (440 l/h)
– минимален дебит на водата (Q min.): 5,8 l/min (350 l/h)
— максимальна смукателна височина: 0,5 m
– максимальна температура на водата в режим на работа под налягане (t in max): 40 °C
– максимальна температура на водата в режим на всмукване: 20 °C
– Размери
– Дължина: 340 mm
– Ширина: 320 mm
– височина: 880 mm
– дължина на високонапорния маркуч: 6 m
– тегло (m) с монтирани аксесоари: 8 kg
Данните, зависещи от налягането, се измерват при входно налягане от 0,3 MPa (3 bar).
18.2 Удължителни проводници
Когато се използва удължителен проводник, той трябва да има защитна линия, а жиците му трябва да са поне със следните сечения според напрежението и дължината на удължителния проводник:
Ако номиналното напрежение върху табелката с данни е 220 V до 240 V:
– дължина на проводника до 20 m: AWG 15 / 1,5 mm²
– дължина на проводника от 20 m до 50 m: AWG 13 / 2,5 mm²
Ако номиналното напрежение върху табелката с данни е 100 V до 127 V:
– дължина на проводника до 10 m: AWG 14 / 2,0 mm²
– дължина на проводника от 10 m до 30 m: AWG 12 / 3,5 mm²
18.3 Акустични и вибрационни стойности
Коефициентът К за нивото на звуковото налягане възлиза на 2 dB(A). Коефициентът К за нивото на звукова мощност възлиза на 2 dB(A). Коефициентът К за вибрационните стойности е равен на 2 m/s².
– Ниво на звуково налягане L_pA , измерено съгласно EN 60335-2-79: 80 dB(A)
– Максимално ниво на звукова мощност L_WA , измерено съгласно EN 60335-2-79: 89 dB(A)
- Вибрационна стойност a_h , измерена съгласно EN 60335-2-79, дюза с плоска струя: ≤ 2,5 m/s ^2 .
Информация относно изпълнението на директивата за работодатели относно вибрациите 2002/44/EO можете да намерите на www.stihl.com/vib.
18.4 REACH
Съкращението "REACH" обозначава регламента на EG (Европ. общност) за регистриране, анализ и допустимост на химическите препарати.
Информацията за изпълнение на регламента REACH е посочена по-долу www.stihl.com/reach.
Фирма STIHL препоръчва да се използват оригинални резервни части и оригинални принадлежности на STIHL.
Резервните части и принадлежностите на други производители не могат да бъдат оценени от STIHL по отношение на надеждността, безопасността и пригодността им, въпреки продължаващото наблюдение на пазара и STIHL не може да гарантира използването им.
Оригинални резервни части и оригинални принадлежности на STIHL се предлагат от специализиран търговски обект на STIHL.
20 Отстраняване /изхвър- ляне
20.1 Изхвърляне на водоструй- ката
Информацията относно изхвърлянето можете да получите от местната администрация или от специализиран търговски обект на STIHL.
Неправилното изхвърляне може да увреди здравето и да замърси околната среда.
- Занесете продуктите на STIHL, включително опаковките, до подходящ събирателен пункт за рециклиране в съответствие с местните разпоредби.
▶ Не ги изхвърляйте заедно с битовите отпадъци.
21 Декларация на EC (EU) за съответствие
21.1 Водоструйка STIHL RE 90.0
отговаря на приложимите разпоредби на директивите 2011/65/EC, 2006/42/EO, 2014/30/EC, и е разработена и произведена съгласно валидните към датата на производство версии на следните стандарти: EN 55014-1, EN 55014-2, EN 60335-1,
EN 60335-2-79, EN 61000-3-2, EN 61000-3-3, EN 62233.
За проверка на измереното и на гарантираното максимально ниво на акустичното налягане (ниво на звуковата мощност) се процедира съгласно директивата 2000/14/EC, приложение V, с прилагане на стандарта ISO 3744.
– измерено ниво на звукова мощност: 89 dB(A)
– гарантирано ниво на звукова мощност: 91 dB(A)
Техническата документация се съхранява в отдел Одобрение на продукти на ANDREAS STIHL AG & Co. KG.
Годината на производство, държавата-производител и машинният номер са посочени върху водоструйката.
в качеството на заместник
Dr. Jürgen Hoffmann, Началник на отдел "Одобрение/разрешение на продукти"
22 Декларация за съответствие UKCA
22.1 Водоструйка STIHL RE 90.0
UK CA
декларира на своя собствена отговорност, че
отговаря не приложимите разпоредби на нормативните актове на Обединеното кралство The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of
Machinery (Safety) Regulations 2008 и Electromagnetic Compatibility Regulations 2016 и е разработена и произведена съгласно валидните към датата на производство версии на следните стандарти: EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-3, EN 62233.
За определяне на на измереното и на гаран- тираното максимально ниво на акустично налягане се процедира съгласно норматив- ния акт на Обединеното кралство Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8, при използване на стандарт ISO 3744.
– измерено ниво на звукова мощност: 89 dB(A)
– гарантирано ниво на звукова мощност: 91 dB(A)
Техническата документация се съхранява от ANDREAS STIHL AG & Co. KG .
Годината на производство, държавата-производител и машинният номер са посочени върху водоструйката.
в качеството на заместник
Dr. Jürgen Hoffmann, Началник на отдел "Одобрение/разрешение на продукти"
Cuprins
- Inhaltsverzeichnis
- Предговор
- Информация относно настоящото Ръковод- ството за употреба
- Действащи документи
- Обозначение на предупреди- телни указания, които се сре- щат в текста
- ! ОПАСНОСТ
- ПРЕДУПРЕЖДЕНИЕ
- УКАЗАНИЕ
- Преглед на съдържа- нието
- Водоструйка
- Пръскащо устройство
- Символи
- Указания за безопасност
- Предупредителни символи
- Употреба по предназначение
- ⚠ ПРЕДУПРЕЖДЕНИЕ
- Изисквания към ползвателя
- Облекло и екипировка
- Работен участък и неговата околност
- Състояние, съответстващо на изискванията за безопасност
- Работа
- Указания за безопасност български
- Почистващ препарат
- Присъединяване към водопроводната мрежа
- Електрическо свързване
- ⚠️ ОПАСНОСТ
- Транспортиране
- Съхранение
- Почистване, поддръжка и ремонт
- Подготовка на апарата за почистване под високо налягане за работа
- Подготовка на водоструйката за работа
- Сглобяване на апарата за почистване под високо налягане
- Сглобяване на водоструйката
- Монтиране и демонтиране на високонапорния маркуч
- Монтиране и демонтиране на пистолета за разпръскване
- Монтиране и демонтиране на струйната тръба
- Монтиране и демонтиране на дюзата
- Демонтаж на дюзата
- Свързване с източника на вода
- Свързване на водоструйката към водопроводната мрежа
- Изваждане на маркуча за вода
- Свържете водоструйката към друг водоизточник.
- Свързване на филтъра за вода
- Свързване на апарата за почистване под високо
- налягане към електриче- ската мрежа
- Свързване на апарата за почистване под високо наля- гане към електрическата мрежа
- Включване и изключване на апарата за почистване под високо налягане
- Включване на водоструйката
- Изключете апарата за почи- стване под високо налягане
- Работа с апарата за почистване под високо налягане
- Държане и водене на пистолета за разпръскване
- Натискане и блокиране на лоста на пистолета за раз-пръскване
- Почистване
- Работа с почистващия препарат
- След работа
- След работа
- Защита на апарата за почи- стване под високо налягане с антифриз
- Транспортиране български
- Транспортиране
- Транспортиране на водо- струйката
- Дърпане или носене на водоструйката
- Транспортиране на водоструйката в превозно средство
- Съхранение
- Съхраняване на апарата за почистване под високо наля- гане
- Почистване
- Почистване на водоструйката и на аксесоарите
- Почистване на дюзата и на струйната тръба
- Почистване на цедката на входния отвор за водата
- Почистване на филтъра за вода
- Поддръжка /обслужване
- Интервали за техническо обслужване и поддръжка
- Месечно
- Ремонт
- Ремонт на апарата за почи- стване под високо налягане
- Отстраняване на неизправности
- Отстраняване на неизправностите на водоструйката
- Смазване на уплътненията
- Технически данни
- Водоструйка STIHL RE 90.0
- Технически данни български
- Изпълнение 127 V / 60 Hz
- Изпълнение 120 V - 127 V / 60 Hz
- Изпълнения от 220 V до 240 V / от 50 до 60 Hz
- Удължителни проводници
- Акустични и вибрационни стойности
- REACH
- Отстраняване /изхвър- ляне
- Изхвърляне на водоструй- ката
- Декларация на EC (EU) за съответствие
- Водоструйка STIHL RE 90.0
- Декларация за съответствие UKCA
- UK CA
- Cuprins
Марка : STIHL
Модел : RE 90
Категория : високонапорен почистващ уред
